工装夹具设计图解及实例精品文档
工装夹具设计图解及实例ppt课件

完整最新版课件
16
2)专用夹具
专用夹具是指专为某一工件的某道工序而专门设计 的夹具。
其特点是结构紧凑,操作迅速、方便、省力,可以 保证较高的加工精度和生产效率,但设计制造周期 较长、制造费用也较高。
当产品变更时,夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
完整最新版课件
完整最新版课件
50
完整最新版课件
51
图2-34a所示为铣削长方体工件上平面工序, 要求保证Z方向上的高度尺寸及上平面与底面 的平行度,只需限制 、、3个自由度即可。
而图2-34b所示为铣削一个通槽,需限制除了 外的其他5个自由度。
图中c所示在同样的长方体工件上铣削一个键 槽,在三个坐标轴的移动和转动方向上均有 尺寸及相互位置的要求,因此,这种情况必 须限制全部的6个自由度,即完全定位。
这项工作便是对工件的装夹(安装)。 在成批加工工件时一般都通过夹具来进行。 机床夹具是机械加工工艺系统的一个重要 组成部分。
完整最新版课件
2
这里涉及了三层关系:
工件相对夹具, 夹具相对于机床, 工件相对于机床。
完整最新版课件
3
工件的最终精度是由工件件相对于机床 获得的。所以“定位”也涉及到三层关系: 工件在夹具上的定位; 夹具相对于机床的定位; 工件相对于机床的定位; 而工件相对于机床的定位是通过夹具来间接 保证的。
完整最新版课件
24
钻床夹具
钻床夹具简称钻模,主要用于加工孔及螺纹。 它主要由钻套、钻模板、定位及夹紧装置夹 具体组成。
完整最新版课件
25
镗床夹具
镗床夹具又称为镗模,主要用于加工箱体或 支座类零件上的精密孔和孔系。主要由镗模 底座、支架、镗套、镗杆及必要的定位和夹 紧装置组成。
工装夹具设计实例100

工装夹具设计实例100一、背景工装夹具在工业生产中起到了至关重要的作用。
它们用于对零件、产品等进行定位、夹持、支撑等操作,以保证生产过程的精确性和效率。
本文介绍了一个工装夹具设计的实例,旨在展示设计过程和相关考虑因素。
二、需求分析根据客户需求,本次设计的夹具主要用于夹持电子产品的外殼。
夹具需要具备以下特点:1.稳定可靠:夹具需要能够牢固地夹持外壳,以防止其在加工过程中发生移动或变形。
2.精确度高:由于电子产品对尺寸和形状的要求较高,夹具需要保证制造出的外壳符合设计要求。
3.维护方便:夹具需要方便拆卸和更换零部件,以便在需要时进行维护和修理。
三、设计过程1. 认识产品在设计夹具之前,我们首先需要详细了解即将加工的电子产品外壳。
通过与客户沟通和参观样品,我们可以获得外壳的尺寸、形状、材料等信息,以便为夹具设计制定准确的要求。
2. 确定夹持方式根据产品外壳的形状和特点,我们需要确定最适合的夹持方式。
常见的夹持方式包括机械夹紧、真空吸附等。
在本例中,由于外壳的形状较规则,我们选择使用机械夹紧方式进行夹持。
3. 制定夹具结构根据选定的夹持方式,我们制定了夹具的结构框架,并选择了适当的材料。
结构框架需要具备足够的刚性和稳定性,以保证外壳加工过程中的精确度。
4. 设计夹具零部件在夹具结构框架的基础上,我们设计了各个零部件,并考虑了其功能和使用方式。
夹具零部件包括定位块、夹紧臂、调节螺母等。
这些零部件需要精确地配合,以确保夹具在使用过程中的可靠性和稳定性。
5. 制造与调试完成夹具的设计后,我们进行了制造和调试工作。
制造过程中,需要注意保证夹具各个零部件的精度和质量,以确保夹具能够正常工作。
调试过程中,我们对夹具进行了多次测试和优化,以保证其满足客户需求。
四、总结本文介绍了一个工装夹具设计的实例,重点阐述了设计过程和相关考虑因素。
通过对产品的认识、夹持方式的确定、夹具结构的制定、零部件的设计以及制造与调试的过程,我们成功地开发了一套满足客户需求的工装夹具。
夹具设计实例-模板

实验三:机床夹具设计姓名:谢银飞班级:机制152班学号:1420152372(22)姓名:朱嘉俊班级:机制152班学号:1420152373(23)一.明确设计任务1.设计任务加工拨叉上8.4mm孔(工件材料45钢)。
工件以15.81F8孔、叉口及槽在定位轴2、削边销1、偏心轮3上定位,由偏心轮夹紧工件,并利用偏心轮楔面的作用限制工件一个自由度。
本夹具采用铰链式钻模板,放松锁锁紧螺钉6,即可回转钻模板,以便于装卸工件。
图1所示为拨叉钻孔工序图。
设计在Z525立式钻床上钻拨叉零件上8.4mm的钻床夹具。
图 1 零件图图 2 三维实体图2.杠杆臂加工工艺分析(1)加工要求加工φ10 和φ13 两孔;孔距为78±0.5;U型槽对称轴线与8.4轴线的水平尺寸为3.1±0.1mm,垂直尺寸为12.5 两孔垂直;8.4对15.81F8轴线平行度公差为0.2;φ13对φ22 轴线垂直度公差为0.1。
Φ10 孔Ra 值为3.2,Φ13 孔Ra 值为12.5。
(2)加工工艺由于该工序中两个孔的位置关系为相互垂直,且不在同一个平面里,要钻完一个孔后翻转90°再钻削另一个孔,因此要设计成翻转式钻夹具。
分析零件图可知,该拔叉的叉角两端面厚度薄于连接的表面,但减少了加工面,使用淬火处理提供局部的接触硬度。
叉角两端面面积相对较大,可防止加工过程中钻头钻偏,保证孔的加工精度,及孔与叉角两端面的垂直度。
其它表面加工精度较低,通过铣削、钻床的粗加工就可达到加工要求;而主要工作表面虽然加工精度相对较高,但也可以在正常的生产条件下,采用较经济的方法保质保量地加工出来,可见该零件工艺性好。
二.定位方案与定位元件1.夹具设计要求已知工件材料为45钢,毛坯为模锻件,所用机床为Z525型立式钻床,大批生产规模。
试为该工序设计一钻床夹具。
2、夹具的设计方案分析:①孔8.4mm为自由尺寸,可一次钻削保证。
该孔在轴线方向的设计基准距离槽mm的对称中心线为 3.1mm±0.1mm;在径向方向的设计基准是孔15.81F8的中心线,其对称度要求为0.2mm,该尺寸精度可以通过钻模保证。
机械工装夹具设计资料全

图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体 6 挡销 7 菱形销图 3.6 固定支承钉-图3.8 可调支承图 3.9 可调支承的应用(a)(b) (c)图 3.10 自位支承图3.16 小锥度心轴图3.19 圆锥销组合定位(a ) (b) (c)图 3.20 定位套图 3.21半园定位(a) (b) (c) (d)图3.22 固定V形块结构形式图3.26 基准位移误差10图 3.31 v形块上定位铣斜面图 3.32 夹紧机构的组成1-压板;2-连杆;3-活塞推杆;4-气缸;5-活塞;6-配气阀图 3.35 夹紧力作用点靠近加工表面图 3.40 斜楔夹紧机构1-夹具体 ; 2-斜楔 ; 3-工件图 3.37 快速螺旋夹紧机构(d )1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图Array图3.48 单件联动夹紧机构1-工件;2-浮动压板;3-活塞杆;5-摇臂;4、6-摆动压块;7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘图3.46机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1-夹具体; 2-弹簧筒夹;3-锥套;4-螺母; 5-心轴图 3.54 膜片卡盘定心夹紧机构1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图3.56液性塑料定心夹紧机构图 3.49波纹套心轴图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销5 快速夹紧螺母6 特殊快换钻套图 3.59 回转式钻模1 钻模板 2夹具体 3手柄 4、8 螺母 5 把手 6 对定销7 圆柱销 9开口垫圈 10衬套 11 钻套 12 螺钉(a) (b)图3.60 翻转式钻模1 夹具体2 定位件3削扁开口垫圈 4 螺杆5 手轮6对定销7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手图 3.62滑柱式钻模1-导向滑柱;2-齿条滑柱3夹具体4钻模板;5齿轮轴;6手柄;7套环(a)(b) (c)图 3.63 标准钻套1-钻套; 2-衬套 3 钻模板; 4-螺钉图 3.64.特殊钻套 (e)(a) (b) (c) 图 3.65 三种钻模板图3.66 悬挂式钻模板1-多轴传动头;2-弹簧;3-导柱;4-钻模板;5 -螺钉;6-导套1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具1-锯齿支钉;2,3,4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座1-支架;2 -镗套; 3、4-定位板;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆;11 浮动接头1、3 -V形块; 2-浮动压块; 4-弹簧;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板(a)(b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图3.82 回转镗套的引刀槽及尖头键(a)(b) (c)图3.83 单支承导向镗孔示意图(a)(b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引部分结构 (e )图 3.87 浮动接头1-镗杆;2-接头体;3-外套;4-拨动销图 3.88 飞球保持架工序图及心轴夹具1-拉杆;2-弹簧;3-套筒;4-斜块;5-压板;6-支承板;7-圆柱销;8-菱形销图 3.90阀体四孔偏心回转分度车床夹具1、11-螺栓; 2-压板; 3-摆动V形块; 4-过渡盘; 5-夹具体; 6-平衡块; 7-盖板; 8、10-固定、活动支承板; 9-活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图3.93 花盘式车床夹具1、3、4-定位套;2-定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具1-组合气缸;2-双向压板;3-基体;4-快卸垫板;5-可换V形块;6-传动杆;7-压板;8-螺钉图 3.100 自动线上的机床固定夹具及随行夹具1-活动定位销;2-钩形压板;3-随行夹具;4-输送支承;5-定位支承板;6-润滑液压泵;7-杠杆;8-液压缸3.5.2 专用夹具的设计示例拨杆零件如图3.102,其加工过程为:同时铣一面及另一面大小端面,钻铰φ12H9、φ8H9孔并倒角,钻φ7孔和螺纹底孔φ5,铣2mm槽,攻螺纹M6。
夹具设计PPT课件精选全文

Z Y
X
Z Y
X
Z Y
X
Z
Z
Z
XY
XY
图2-21 工件以圆孔定位
Y X
31
第31页/共74页
2.2.3 定位方法与定位元件
定位销
图2-22 常用的定位销
32
第32页/共74页
2.2.3 定位方法与定位元件
刚性心轴
图2-23 刚性新轴
33
第33页/共74页
2.2.3 定位方法与定位元件
工件以外圆定位
2.1.1 夹具的基本概念
夹具的含义
夹具是指在机床上用以装夹工件的一种装置。
夹具的功用
(1) 保证加工质量,使工件相对于机床或刀具保持正确位置。 (2) 提高生产率,降低成本。 (3) 扩大了机床的工艺范围。 (4) 减轻了工人劳动强度,保证生产安全。
第1页/共74页
2.1.1 夹具的基本概念
夹具的组成
气动虎钳
图2-4 夹具
液压夹具
6
第6页/共74页
2.1.2 工件装夹
装夹的含义
装夹又称安装,包括定位和夹紧两项内容。 ➢ 定位 — 使工件在机床或夹具上占有正确位置。 ➢ 夹紧 — 对工件施加一定的外力,使其已确定的位置在加工过程中保持
不变。
工件装夹方法
➢直接找正装夹
7
第7页/共74页
2.1.2 工件装夹
的自由度不需限制。例如球体绕过球心轴线的转动,圆柱体绕自身轴线 的转动等。
②工件加工要求不需要限制某一个或某几个自由度。如加工平板上表 面,要求保证平板厚度及与下平面的平行度,则只需限制 3 个自由度就 够了。
12
第12页/共74页

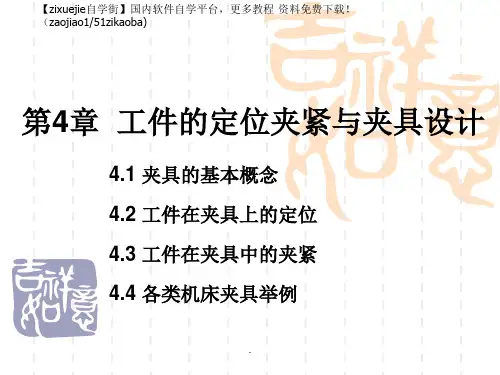

工装的定位夹紧与夹具设计ppt课件

在多个表面同时参与定位的情况下、 各表面在定位中所起的作用有主次之分。一 般称定位点数最多的定位表面为第一定位基 准面或主要定位面或支承面,定位点数次多 的定位表面称为第二定位基准面或导向面, 定位点数为1的定位表面称为第三定位基准
4〕设计参数:V形块在夹具中的安装尺寸T是V形块 的主要设计参数,该尺寸常用作V形块检验和 调整的依据。由图4-23可以求出:
.
移动方向上对工件不起定位作用。 V 形块在夹具中的安装尺寸 T 是 V 形块的主要设计
参数,该尺寸常用作 V 形块检验和调整的依据。由图 4-23 可以求出:
T
H
1 2
D
AO2 '2 AC2 AO22 AB2
即
D2 2
2
b 2
1 2
(Tkl
Tlx
)
2
D2
2min 2
2
b 2
2
.
展开并整理后有:
1 2 b(Tlk
Tlx )
1 4 (Tkl
Tlx )2
D22min 2
2min 2
2
误差及间隙量与基本尺寸相比可视为无穷小量, 去掉上式中的高阶无穷小量可得到
电动夹具、电磁夹具、真空夹具、自紧夹具(靠切削力 本身夹紧)等。
.
4.1.4 工件在夹具中加工时加工误差的组成 1.工件在夹具中加工时的加工误差
.
工件在夹具中加工时的加工误差,由三部分组成。
(1)安装误差 工件在夹具中的定位和夹紧误差。 (2)对定误差 ①刀具导向或对刀误差,即夹具与刀具的相对位 置误差。 ②夹具在机床上定位和夹紧误差即夹具与机床 的相对位置误差。 (3)加工过程误差 如加工方法的原理误差,工艺系统的受力变形、 工艺系统的受热变形、工艺系统各组成部分(如机床、 刀具、量具等)的静精度和磨损等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2019-2
52
若将图2-34中的e与b相比较,图e为圆柱体的工件, 而图b为长方体工件。虽然,它们均是铣一个通槽, 加工内容、要求相同。但是,加工定位时,图b的 定位基面是一个底面与一个侧面,而图e只能采用 外圆柱面作为定位基面。因此,图e对于 的限制就 无必要,则限制4个自由度就可以了。
再如图2-34d所示过球体中心打一通孔,定位基面 为球面,则对三个坐标轴的转动自由度均无必要限 制,所以,限制 、2个移动就够了。
要深刻理解和牢固掌握定位原理,熟知常用的
定位方法。
深刻理解欠定位与过定位的概念,能正确分析
和处理有关欠定位与过定位的问题。
深刻理解定位误差的概念,能正确计算定位误
差。
2019-2
44
(一) 六点定位原理
任何未定位的工件在空间直角坐标系中都具有六个 自由度。
工件定位的任务就是根据加工要求限制工件的全部 或部分自由度。
3) 夹 具 装 夹
2019-2
效率低,找正精度 较高;适用单件小 批量中形状简单的 工件。
通用性好,但效率 低,精度不高;适 用于单件小批量中 形状复杂的铸件。
操作简单,效率高, 容易保证加工精度, 适用于各种生产类型 。
9
1)直接找正装夹
将工件装在机床上,然后按工件的某个(或 某些)表面,用划针或用百分表等量具进行 找正,以获得工件在机床上的正确位置。
4)组合夹具
组合夹具是指按零件的加工要求,由一套事先制造 好的标准元件和部件组装而成的夹具。
由专业厂家制造, 其特点是灵活多变,万能性强,制造周期短、元件
能反复使用,特别适用于新产品的试制和单件小批 生产。
2019-2
21
2019-2
22
5)随行夹具
随行夹具是一种在自动线上使用的夹具。 该夹具既要起到装夹工件的作用,又要与工件成为
效率低,精度也不高,通常划线找正精度只能达到
0.1~0.5mm。
此方法多用于单件小批生产中铸件的粗加工工序。
2019-2
12
2019-2
13
3)使用夹具装夹
使用夹具装夹,工件在夹具中可迅速而正 确的定位和夹紧。
还可以减轻工人的劳动强度和降低对工人技 术水平的要求,因而广泛应用于各种生产类 型。
在工序图上使用的基准。
件或部件在产品中相 对位置所采用的基准
图2 钻套的设计基准
图3 齿轮的装配基准
图4 工件钻孔工序简图
三、工件在夹具中的定位
定位的任务
•设计合理的定位方法与 定位装置;
•有足够的定位精度。
定位的原理
六点定位原理
定位原理
学习要点:
定位是机械加工中一个极为重要的问题。
5
一、机床夹具概述
1、机床夹具的概念
机床夹具是机床上用以装夹工件(和引导刀具)的 一种装置。
其作用是将工件定位,以使工件获得相对于机床和 刀具的正确位置,并把工件可靠地夹紧。
2019-2
6
装夹 = 定位 + 夹紧
定位:使工件在机床或夹具中占有正确位置
的过程。
夹紧:工件定位后对工件施加一定的外力,
小批量的生产中。
2019-2
16
2)专用夹具
专用夹具是指专为某一工件的某道工序而专门设计 的夹具。
其特点是结构紧凑,操作迅速、方便、省力,可以 保证较高的加工精度和生产效率,但设计制造周期 较长、制造费用也较高。
当产品变更时,夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
2019-2
14
-2
15
2、机床夹具的分类
(1)按专门化程度分类
1)通用夹具
通用夹具是指已经标准化的,在一定范围内可用于 加工不同工件的夹具。
例如,车床上三爪卡盘和四爪单动卡盘,铣床上的 平口钳、分度头和回转工作台等。这类夹具一般由 专业工厂生产,常作为机床附件提供给用户。
其特点是适应性广,生产效率低,主要适用于单件、
2019-2
34
(6) 其它元件及装置
有些夹具根据工件的加工要求,要有分度机构,铣 床夹具还要有定位键等。
以上这些组成部分,并不是对每种机床夹具都是缺 一不可的,但是任何夹具都必须有定位元件和夹紧 装置,它们是保证工件加工精度的关键,目的是使 工件定准、夹牢。
2019-2
35
2019-2
2019-2
4
工件定位以后必须通过一定的装置产生夹紧 力把工件固定,使工件在加工中保持在准确 定位的位置上,
否则,在加工过程中因受切削力,惯性力等 力的作用而发生位置变化或引起振动,破坏 了原来的准确定位,无法保证加工要求。
这个过程称为夹紧。 这种产生夹紧力的装置便是夹紧装置。
2019-2
直接找正装夹效率较低,但找正精度可以很 高,适用于单件小批生产或定位精度要求特 别高的场合 。
2019-2
10
2019-2
11
2)划线找正装夹
这种装夹方法是按图纸要求在工件表面上事先划 出位置线、加工线和找正线,装夹工件时,先按找 正线找正工件的位置,然后夹紧工件。
划线找正装夹不需要专用设备,通用性好,但
使工件在加工过程中保持定位后的正确位置 不变动。
2019-2
7
装夹方式
工件在机床上的装夹方式,取决于生产批量、
工件大小及复杂程度、加工精度要求及定位的特点
等。
主要装夹形式有三种: 直接找正装夹、 划线找正装夹和
夹具装夹。
2019-2
8
装夹的方式
1)直接找正装夹 2)划线找正装夹
2019-2
53
若将图2-34的f与e对照:均是在圆柱体工件 上铣通槽,但图f的加工要求增加了一条,被 铣通槽与下端槽需对中。虽然,它们的定位 基面仍是外圆面,但图f需增加对 自由度的限 制,共需限制5个自由度才正确。
构,进一步提高劳动生产率。
2019-2
37
3)能扩大机床的使用范围,实现一机多能
根据加工机床的成形运动,附以不同类型的夹具, 即可扩大机床原有的工艺范围。
例如在车床的溜板上或摇臂钻床工作台上装上镗模, 就可以进行箱体零件的镗孔加工。
2019-2
38
二、基准及其分类
基准
用于确定零件上 其它点、线、面 位置所依据的那 些点、线、面。
一体沿着自动线从一个工位移到下一个工位,进行 不同工序的加工。
2019-2
23
(2)按使用的机床分类
由于各类机床自身工作特点和结构形式各不相同, 对所用夹具的结构也相应地提出了不同的要求。
按所使用的机床不同,夹具又可分为:车床夹具、 铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮 机床夹具和其他机床夹具等。
置的不确定性。 这里特别要注意将定位与夹紧的概念区分开来。
工件一经夹紧,其空间位置就不能再改变,但这并 不意味着其空间位置是确定的。
2019-2
47
定位是工件在夹具中获得正确的位置; 夹紧是保证定好的位置不因外力的作用而发生改变。 例如,板状工件安放在平面磨床的磁性工作台上,
扳动磁性开关后,工件即被夹紧,其位置就被固定。 但工件放在工作台什么位置上并不确定,既可以放 在1的位置上,也可以放在2的位置上。
当用夹具装夹工件来对进行加工 时,必须满足三个条件:
1、这批工件在夹具中占有正确的加工 位置;
2、夹具安装在机床上应具有准确的位 置;
3、刀具相对夹具应具有准确的位置。
2019-2
1
第二章
工件装夹与夹具设计原理
为保证工件某工序的加工要求,必须在加 工前,使工件在机床上相对刀具的切削或 成形运动处于准确的相对位置。
这项工作便是对工件的装夹(安装)。
在成批加工工件时一般都通过夹具来进行。
机床夹具是机械加工工艺系统的一个重要 组成部分。
2019-2
2
这里涉及了三层关系:
工件相对夹具, 夹具相对于机床, 工件相对于机床。
2019-2
3
工件的最终精度是由工件件相对于机床 获得的。所以“定位”也涉及到三层关系: 工件在夹具上的定位; 夹具相对于机床的定位; 工件相对于机床的定位; 而工件相对于机床的定位是通过夹具来间接 保证的。
2019-2
48
2)六点定位原则中“点”的含义是限制自由度,不 要机械地理解成接触点。
例如,下图所示板状工件安放工作台上限制了3个自 由度,是三点定位。
实际上,工件与工作台面接触点可能有多个。
2019-2
49
3)限制自由度与加工技术要求的关系
工件需限制几个自由度? 需限制哪几个自由度?
36
4、机床夹具的功用
1)能稳定地保证工件的加工精度
用夹具装夹工件时,工件相对于刀具及机床的位置精度由夹 具保证,不受工人技术水平的影响,使一批工件的加工精度 趋于一致。
2 )能减少辅助工时,提高劳动生产率
使用夹具装夹工件方便、快速,工件不需要划线找正,可显 著地减少辅助工时;
工件在夹具中装夹后提高了工件的刚性,可加大切削用量; 可使用多件、多工位装夹工件的夹具,并可采用高效夹紧机
2019-2
24
钻床夹具
钻床夹具简称钻模,主要用于加工孔及螺纹。 它主要由钻套、钻模板、定位及夹紧装置夹 具体组成。
2019-2
25
镗床夹具
镗床夹具又称为镗模,主要用于加工箱体或 支座类零件上的精密孔和孔系。主要由镗模 底座、支架、镗套、镗杆及必要的定位和夹 紧装置组成。
2019-2
