【干货】盾构管片知识全面总结
【干货】盾构管片知识全面总结一、什么是盾构管片盾构机刀盘、盾壳的尺寸就是根据管片环的这几个参数来设计的。
整体的混凝土圆环是无法在隧道内运输、安装的。
解决方法就是将混凝土圆环分解成多块。
分解运输，洞内拼装。
这些块就是管片(segment)。
二、盾构管片分块1.管片是构成管片环的所有分块的统称，包括标准块(B)，邻接块(L)和封顶块(F)三类。
管片的分块数量因隧道直径（对应管片环的周长）的不同而不同。
原则就是不宜做得太大，以便于运输和安装。
其中，封顶块只有一块；邻接块分布在封顶块的两侧，有两块。
因此，分块数量的不同，实际是指标准块的数量不同。
2.为什么如此分块呢？想象一个竖放的圆筒，从上而下通过圆心像切蛋糕一样，简单地切割成几个等份的圆弧块不是更简单吗？也许最初大家确实是这么想的。
按这个思路我们继续想象下去，看看会发生什么呢：现在，将这个等份切割的圆筒扳倒平放（圆心的法线想象成隧道轴线）。
拿掉其中任意一块。
怎么拿？当然，是沿直径方向往外移动。
反之，向内是拿不掉的。
这是因为圆环的外周长比内周长大，每一份分得的外弧长也比内弧长要大。
同理，将这拿掉的一块再装回去的话，也只能是从外向内地“凑”上去。
拿掉一块的过程相当于隧道内的管片拼装过程的逆过程。
隧道施工时，人员的操作都是在隧道内部进行的。
你怎么将这最后的一块管片送到管片环外侧再由外向内地将这块管片凑到正确的安装位置呢？这显然是不行的。
为解决这个问题，技术人员采取了两种办法：（1）将认定为最后安装的一块管片的环向结合面（就是上面说的切割面）设计成内弧长，外弧短。
从而可以从内向外地安装管片。
相应的，与这块管片连接的左右两切割面设计成与之对应的坡面。
就是更大的内外弧差。
总之，严密贴合就行。
盾构发展的历史上，确曾有过这样的解决方法。
由于有更好的方案，这种设计国内基本上没人采用。
（2）细心的话，你可能会想到，将最后那一片从端头平滑地插进去不就解决了吗？完全正确，从端头可以插进去。
盾构管片排版计算公式
盾构管片排版计算公式
盾构管片排版计算公式F e=安全储备系数AX盾构推进总阻力F d 安全储备系数A---一般取1.5---2.0。
盾构推进总阻力F d=盾壳与周边地层间阻力F1+刀盘面板推进阻力F2+管片与盾尾间摩擦力F3+
切口环贯入地层阻力F4+转向阻力F5+牵引后配套拖车阻力F6
1、依据盾构隧道平竖曲线要素、横纵断面及螺栓等设计信息，自动对通用管片进行通缝或错缝拟合排版；
2、管片和螺栓布局用户可指定；
3、通用管片环形式有：等腰梯形和直角梯形；
4、是否错缝拼接可控制，封顶块位置亦可控制；
5、由交点信息确定平曲线和竖曲线；
6、自动进行管片拟合排版，可生成三维管片排版图和二维展开图；
7、可生成拟合排版偏差图；
8、排版结果可以导入到CAD中；
9、计算结果图可自动输出到文件中，里程间隔用户可以指定。
盾构隧道转弯环管片在缓和曲线上的排版
盾构隧道转弯环管片在缓和曲线上的排版盾构隧道是一种“越挖越精”的人工隧道，现在已经成为了城市地下工程建设的重要技术手段之一。
然而，由于地铁线路的复杂性和多样性，在隧道转弯时，传统的盾构隧道技术面临很大的挑战。
因此，研究盾构隧道转弯环管片在缓和曲线上的排版是当前一个非常热门的话题。
盾构隧道中的环管片是沿着纵向方向连接的一系列“环”，这些环当中有的是直管片，有的是转弯环。
转弯环的主要作用是将车辆或列车引入或退出隧道的转弯路段。
相比其它管片，转弯环的设计更加复杂，因为它不仅要考虑车辆通行、安全性和稳定性的问题，还需要考虑弯道的起始点和终点、曲率半径的大小、线路方向的变化等。
在缓和曲线的排版中，应该注意以下几个要点：一、弯道半径的选择：弯道半径的选择是非常重要的，过大或者过小的弯道半径都会对开挖施工和车辆通行产生影响。
一般来讲，弯道的曲率半径应该根据盾构机的直径、环片的长度、土层的性质、地下管线、地质构造等因素加以考虑。
二、环片旋转角度的确定：环片的旋转角度是指与前一环片的夹角，它的取值应该根据盾构机的转向精度、导向方向、刀盘位置和转弯路段长度来综合确定。
一般情况下，转弯路段长度越短，环片旋转角度应越小；转弯路段长度越长，环片旋转角度应越大。
三、环片宽度的设计：环片的宽度不仅取决于行车通行的道路宽度，还要考虑隧道的纵向坡度、横向坡度和侧向承受力等因素。
在实际施工中，应该根据具体情况进行量测和精确定位，确保环片宽度的设计符合车辆通行的要求。
四、环片高度的确定：环片的高度取决于施工时的土压力、地下水情况等因素。
同时，环片的高度也应该考虑到车辆通行和隧道空间利用率等因素。
在设计环片高度时，应该综合考虑这些因素，保证隧道的稳定性和通过性，同时最大限度地利用地下空间。
总之，盾构隧道转弯环管片在缓和曲线上的排版是一个非常复杂的问题，需要在众多因素的综合考虑中进行设计和实施。
因此，为了保证盾构隧道的安全性、稳定性和通行性，应该从多个角度来考虑，实现最优方案。

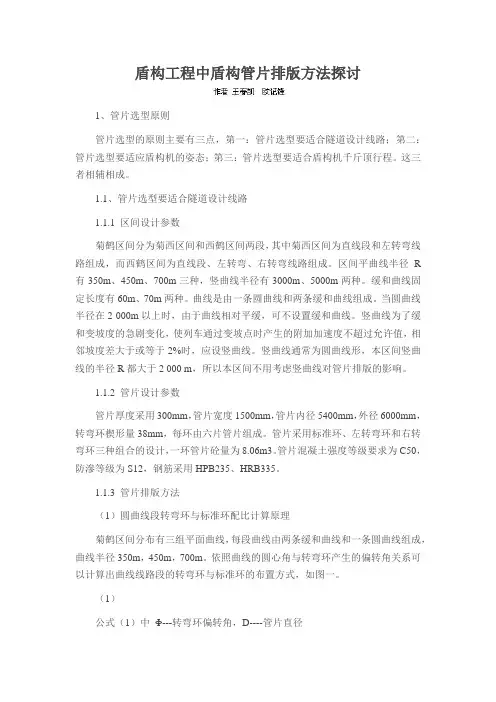

盾构工程中盾构管片排版方法探讨
盾构工程中盾构管片排版方法探讨1、管片选型原则管片选型的原则主要有三点，第一：管片选型要适合隧道设计线路；第二：管片选型要适应盾构机的姿态；第三：管片选型要适合盾构机千斤顶行程。
这三者相辅相成。
1.1、管片选型要适合隧道设计线路1.1.1 区间设计参数菊鹤区间分为菊西区间和西鹤区间两段，其中菊西区间为直线段和左转弯线路组成，而西鹤区间为直线段、左转弯、右转弯线路组成。
区间平曲线半径R 有350m、450m、700m三种，竖曲线半径有3000m、5000m两种。
缓和曲线固定长度有60m、70m两种。
曲线是由一条圆曲线和两条缓和曲线组成。
当圆曲线半径在2 000m以上时，由于曲线相对平缓，可不设置缓和曲线。
竖曲线为了缓和变坡度的急剧变化，使列车通过变坡点时产生的附加加速度不超过允许值，相邻坡度差大于或等于2%时，应设竖曲线。
竖曲线通常为圆曲线形，本区间竖曲线的半径R都大于2 000 m，所以本区间不用考虑竖曲线对管片排版的影响。
1.1.2 管片设计参数管片厚度采用300mm，管片宽度1500mm，管片内径5400mm，外径6000mm，转弯环楔形量38mm，每环由六片管片组成。
管片采用标准环、左转弯环和右转弯环三种组合的设计，一环管片砼量为8.06m3。
管片混凝土强度等级要求为C50，防滲等级为S12，钢筋采用HPB235、HRB335。
1.1.3 管片排版方法（1）圆曲线段转弯环与标准环配比计算原理菊鹤区间分布有三组平面曲线，每段曲线由两条缓和曲线和一条圆曲线组成，曲线半径350m，450m，700m。
依照曲线的圆心角与转弯环产生的偏转角关系可以计算出曲线线路段的转弯环与标准环的布置方式，如图一。
（1）公式（1）中Φ---转弯环偏转角，D----管片直径根据圆心角的计算公式：（2）公式（2）中：L----一段曲线路中心线的长度，R-----曲线半径则转弯环数量（3）标准环数量N=L/1.5-n图一：转弯环与标准环的关系图（2）圆曲线段配比：当R=350时，L=120.25m 由公式（3）得转弯环n=55环，其余标准环N=25环；当R=450时，L=132.41m 由公式（3）得转弯环n=47环，其余标准环N=41环；当R=700时，L=315.38m 由公式（3）得转弯环n=70环，其余标准环N=140环；（3）缓和曲线段管片配比计算原理缓和曲线是在直线与圆曲线之间加设的一段特殊的曲线，其曲率半径由无穷大逐渐变化为圆曲线半径或由圆曲线半径逐渐变化为无穷大。
