直流接触器常用灭弧装置.
复习题(电气控制)
1电器按动作原理分为手控和电器。
2接触器的结构主要由，，等组成。
3电流继电器的励磁线圈应接于被测量电路。
4中间继电器具有触点，容量的特点。
5常见的灭弧装置有，，等装置。
6.时间继电器通电延时线圈的符号是________________，断电延时线圈的符号是________________。
7.刀开关主要用在低压成套配电装置中，作为________________地手动接通和分断交直流电路或作________________用。
8.电磁机构中的________________是静止不动的，只有________________是可动的。
9.________________电动机或________________电动机广泛使用过电流保护。
10.继电器的________________和________________之比称为继电器的返回系数。
11．刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
12．按钮用来短时间接通或断开小电流，常用于电路，色表示起动，色表示停止。
13．熔断器用于保护，热继电器用于保护，它们都是利用来工作的。
14．自动空气开关又称开关或开关，它是既能通断电路，又能进行、、、保护。
15．交流接触器主要由、、组成。
16．电流继电器的线圈应联在电路中，绕组较，电压继电器的线圈应在电路中，绕组较。
1.什么是通断能力？2.电磁机构由哪几部分组成？3.电流继电器的线圈在电路中怎样连接？有何特点？电流继电器一般分哪几种？4.在电动机的主电路中，既然装有热继电器，为什么还要装有熔断器？它们各起什么作用？5.什么是低压电器？6.什么是电压继电器？这种继电器线圈有何特点？在电路中怎样连接？分哪几种？7.电动机可逆运转电路中,已采用了按钮的机械互锁,为什么还要采用电气互锁？当出现接触器互锁触点接错,电路将发生什么现象？8.如图一所示为两个相同的接触器线圈串联,请问在交流控制电路中允不允许这样两个线圈串联？为什么？如果不允许,应如何改正？9．何为热继电器的整定电流，如何调节？热继电器的热元件和触头在电路中如何连接？热继电器会不会因电动机的起动电流过大而动作？为什么在电动机过载时会动作？10．电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？11．交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？线圈电压为220V的交流接触器，误接入380V交流电源，会发生什么问题？为什么？1.直流接触器磁路形状为（）.A.U 形B.E 形C.空心螺管式D.装甲螺管式2.对于接触器触点过热原因不正确的说法是（）.A.触点压力不足B.触点表面氧化C.触点容量不够D.电源电压低3.低压断路器（）.A.有短路保护,有过载保护B.有短路保护,无过载保护C.无短路保护,有过载保护D.无短路保护,无过载保护4.电压继电器的返回系数是指（）.A.吸合电流与释放电流之比值B.吸合电压与释放电压的比值C.释放电流与吸合电流的比值D.释放电压与吸合电压的比值5.桥式起重机提升机构第一档的作用是为了（）.A.加大起重力矩B.快速起动C.平稳起动D.消除传动间隙,将钢丝绳张紧6.三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后,（）.A.在定子绕组中串入电阻B.在定子绕组中通入直流电流C.重新接入反相序电源D.以上说法都不正确7.采用星－三角降压起动的电动机,正常工作时定子绕组接成（）.A.角形B.星形C.星形或角形D.定子绕组中间带抽头8.空气阻尼式时间继电器断电延时型与通电延时型的原理相同,只是将（）翻转180°安装,通电延时型即变为断电延时型.A.触头B.线圈C.电磁机构D.衔铁9.在直流电动机拖动的辊道电气控制线路中,电动机的励磁回路中接入的电流继电器应是（）A.欠电流继电器,应将其动合触点接入控制电路B.欠电流继电器,应将其动断触点接入控制电路C.过电流继电器,应将其动合触点接入控制电路D.过电流继电器,应将其动断触点接入控制电路10.频敏变阻器起动控制的优点是（）.A.起动转矩平稳,电流冲击大B.起动转矩大,电流冲击大C.起动转矩平稳,电流冲击小D.起动转矩小,电流冲击大11.用来表明电机、电器实际位置的图是（）.A.电气原理图B.电器布置图C.功能图D.电气系统图12.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（）A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈工作时无电流13.熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分断的（）A.额定电流B.最大过载电流C.最大起动电流D.最大短路电流14.电磁机构的吸力特性与反力特性的配合关系是（）A.反力特性曲线应在吸力特性曲线的下方且彼此靠近B.反力特性曲线应在吸力特性曲线的上方且彼此靠近C.反力特性曲线应在远离吸力特性曲线的下方D.反力特性曲线应在远离吸力特性曲线的上方15.三相异步电动机既不增加起动设备，又能适当增加起动转矩的一种降压起动方法是（）A.定子串电阻降压起动B.定子串自耦变压器降压起动C.星——三角降压起动D.延边三角形降压起动16.三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用（）A.能耗制动B.反接制动C.机械抱闸制动D.再生发电制动17.交流接触器在不同的额定电压下，额定电流（）A.相同B.不同C.与电压无关D.与电压成正比18.对于接触器线圈过热或烧毁原因不正确的说法是（）A.线圈匝间短路B.电源电压低C.短路环断裂D.操作频繁19.关于接触电阻，下列说法中不正确的是（）A.由于接触电阻的存在，会导致电压损失B.由于接触电阻的存在，触点的温度降低C.由于接触电阻的存在，触点容易产生熔焊现象D.由于接触电阻的存在，触点工作不可靠20.下列电器中不能实现短路保护的是（）A.熔断器B.过电流继电器C.热继电器D.低压断路器21.在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（）A.欠电流继电器，应将其动断触点接入控制电路B.欠电流继电器，应将其动合触点接入控制电路C.过电流继电器，应将其动断触点接入控制电路D.过电流继电器，应将其动合触点接入控制电路22.在控制线路中，如果两个动合触点并联，则它们是（）A.与逻辑关系B.或逻辑关系C.非逻辑关系D.与非逻辑关系23甲乙两个接触器欲实现互锁控制则应（）。

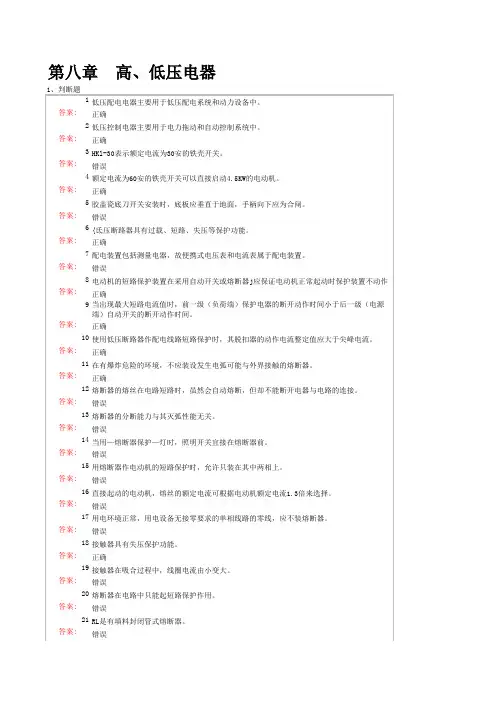

电工基础 第8章 课后习题
24 对点动、重载起动、连续正反转的电动机，一般不宜用热继电器作过载保护。 答案: 正确
25 Y一△降压启动适用于Y联接的三相异步电动机。 答案: 错误
26 自耦降压启动器既适用于Y联接的、又适用于△联接的三相鼠笼电动机的降压起动。 答案: 正确
答案: 错误 58 按钮直接用可控制电动机主回路的通断。
答案: 错误 59 高压负荷开关的断流能力比高压断路器强
答案: 错误 60 高压隔离开关可用来切断负荷电流。
答案: 错误 61 高压电器指工作电压在380V以上的电气设备。
答案: 错误 62 瓦斯继电器检测的对象是电流。
答案: 错误 63 瓦斯继电器有轻瓦斯和重瓦斯两种触点。
答案: 正确 10 使用低压断路器作配电线路短路保护时，其脱扣器的动作电流整定值应大于尖峰电流。
答案: 正确 11 在有爆炸危险的环境，不应装设发生电弧可能与外界接触的熔断器。
答案: 正确 12 熔断器的熔丝在电路短路时，虽然会自动熔断，但却不能断开电器与电路的连接。
答案: 错误 13 熔断器的分断能力与其灭弧性能无关。
A: HH4-15／3 B: ’HH4_30／3 C: HH4-60／3 D: HH4-100／3
答案: B 20 直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。 A、3倍 B、5倍 C、10 倍 D、1.3
A: 3倍 B: 5倍 C: 10倍 D: 1.3倍
答案: A 21 作隔离用的闸刀开关的额定容量，不小于电动机额定电流的_____。 A、3倍 B、1.3倍 C、 5倍 D、2.5
A: 200 B: 250 C: 400 D: 600
接触器介绍
接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器，用来频繁地接通和断开交直流主回路和大容量控制电路。
主要控制对象是电动机，也可以控制其他负载，如电焊机、电照明、电容器、电阻炉等。
交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点，能实现远距离控制，同时还具有欠电压释放保护和零电压保护功能。
按控制电流性质的不同，接触器分交流接触器和直流接触器两大类。
一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成，其结构如图所示。
当接触器线圈通电后，在铁心中产生磁通。
由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。
同时，衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。
当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在缓冲弹簧作用下，主、辅触头又恢复到原来状态。
这就是接触器的工作原理。
接触器的图形、文字符号如图所示。
二、交流接触器交流接触器线圈通以交流电，主触头接通，断开交流主电路。
当交流磁通穿过铁心时，将产生涡流和磁滞损耗，使铁心发热。
为减少铁损，铁心用硅钢片冲压而成。
为便于散热，线圈做成短而粗的圆筒状绕在骨架上，CJ20 系列交流接触器实物如图所示，交流接触器工作原理如图所示。
常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。
三、直流接触器直流接触器线圈通以直流电流，主触头接通，断开直流主电路，CZ0系列直流接触器外形如图所示。
因为线圈通入的是直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。
直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置。
对于 250A 以上的直流接触器，往往采用串联双绕组线圈，直流接触器双绕组线圈接线如图所示。
线圈1为启动线圈，线圈2为保持线圈，接触器的一个常闭辅助触头与保持线圈并联连接。
直流接触器构造
直流接触器构造
直流接触器主要由电磁系统、触头系统和灭弧装置三大部分组成。
电磁系统：电磁系统包括线圈、铁芯和衔铁三部分。
铁芯由整块铸钢或铸铁制成，不存在涡流和磁滞损耗而发热的问题。
衔铁则通过触点的接触和分离来实现开闭电路。
触头系统：触头系统包括主触头和辅助触头。
主触头多采用滚动的指形触头，以延长触头的使用寿命。
辅助触头用于电流较小的电路，多采用双断点桥式触头。
灭弧装置：直流接触器的灭弧装置用于消除触点在闭合和断开过程中产生的电弧，以保护触点和电路。
此外，直流接触器的控制电路也是其核心部分，用于控制触点的开闭。
控制电路一般包括电源、触点控制单元、反馈单元等，其主要作用是将输入信号转换成符合规定的电信号，通过输出电路控制触点的开合。
总的来说，直流接触器的构造复杂而精密，各部分协同工作以实现电路的通断控制。
栅片灭弧方式及相关低压电器介绍要点
栅片灭弧方式中，电弧为什么会在电动力的作用下朝灭弧栅运动呢？灭弧栅是用钢片作的，它放置在触头的上方。
当触头间产生电弧的时候，由于电弧下方是空气，上方是灭弧栅，由于钢的导磁率比空气大，这样在同样的磁场强度H下，电弧上方的磁通密度B应该比下方的大阿，因此电弧所受电磁力（F=BIL）的合力方向应该向下，这样电弧因该背离灭弧栅运动才对啊。
那位前辈高人能指点一下不？答1：钢片在这里的作用是分割电弧，不是利用其磁导的。
电弧向内运动是利用磁吹原理，仔细观察一下接触器的通流部分，结合左右手定则，相信你一定能分析出来答2：可以把灭弧栅想像成一整块软铁，电弧是流过恒稳电流的导线，这样不影响分析。
应用右手螺旋定则，导线产生同心圆磁场，磁力线穿过软铁块，软铁块被磁化，磁化软铁块的NS极记住，由于铁被磁化，其产生磁场有独立性，即使导线移出也不变，在此磁场作用下，导线的受力方向，应用左手定则，有难度的只是想像软铁NS极之间的磁力线，受力方向指向软铁。
实际的灭弧栅，时变的电弧不影响分析结果。
答3：交流接触器的栅片灭弧原理是由于触点上方的钢片栅片磁阻很小，电弧上部磁通大都进入栅片，使电弧周围空气中的磁场分布形式上疏下密，将电弧拉入灭弧栅。
电弧被栅片分割多若干短弧。
常用自动控制电器图5.6 接触器控制电路的工作原理当按钮揿下时，线圈通电，静铁心被磁化，并把动铁心（衔铁）吸上，带动转轴使触头闭合，从而接通电路。
当放开按钮时，过程与上述相反，使电路断开。
根据主触头所接回路的电流种类，接触器分为交流和直流两种。
（1）．交流接触器①.触头触头是接触器的执行部分。
主要任务：完成接触器接通或断开电路的任务。
对触头的要求：接通时导电性能良好、接触电阻小；闭合时不跳动（不振动）；闭合时噪音小；闭合时不过热；断开时能可靠地消除规定容量下的电弧。
实现方法：触头接触时导电性能好、接触电阻小——①触头常用铜、银及其合金制成；②工作于大电流回路的接触器，其触头常采用滚动接触的形式，如图5.7 所示。
交流接触器和直流接触器有什么区别
交流接触器和直流接触器有什么区别
为什么不能不能互换
区别：
1、铁心不一样：交流接触器的铁心有彼此绝缘的硅钢片叠压而成,并做成双E形；直流接触器的铁芯多由整块软铁制成,多为U形；
2、灭弧系统不一样：交流接触器采用删片灭弧,而直流接触器采用磁吹灭弧装置.
3、线圈匝数不一样：交流接触器线圈匝数少通入的是交流电,而直流接触器的线圈匝数多通入的是直流电,交流接触器分断的是交流电路,直流接触器分断的是直流电路.交流接触器操作频率最高为600次/小时,使用成本低.而直流接触器操作频率可高达2000次/小时,使用成本高.
为何不能互换：
1、交流接触器在应急时可以代用直流接触器,吸合时间不能超过2小时因为交流线圈散热比直流差,这是由它们的结构不同决定的,真的要长时间使用最好在交流线圈中串一电阻,反过来直流却不能代用交流接触器
2、交流接触器的线圈匝数少,直流接触器的线圈匝数多,从线圈的体积可以区分了对于主电路电流过大的情况Ie>250A的情况下,接触器采用串联双绕组线圈直流继电器的线圈的电抗大,电流小.如果说接上交流电是不会损坏的,时合时放.可是交流继电器的线圈的电抗小,电流就大了,如果说接上直流电就会损坏线圈.
4、交流接触器的线圈匝数少,电阻较小,当线圈通入交流电时,将产生一个较大的感抗,此感抗远远大于线圈的电阻,线圈的励磁电流主要取决于感抗的大小.如果将直流电通入,则线圈就成为纯电阻负载,此时流过线圈的电流会很大,使线圈发热,甚至烧坏.所以,不能将交流接触器作为直流接触器使用.。
接触器的灭弧装置有哪几种
接触器的灭弧装置有哪几种
【学员问题】接触器的灭弧装置有哪几种？
【解答】接触器的灭弧装置有下列几种：
①利用触头回路产生的电动力拉长电弧，使之与陶土灭弧罩接触，为其冷却而熄灭。
这种灭弧罩是最简单的灭弧装置，它适用于小容量的交流接触器。
②栅片灭弧室它主要用于交流接触器，利用电流自然过零时的近阴极效应和栅片的冷却作用熄弧。
栅片一般由钢板冲制，它对电弧有吸引作用，故喷弧距离小，过电压低。
但栅片会吸收电弧能量，所以其温度较高，对提高操作频率不利。
③串联磁吹灭弧它主要用于直流接触器和重任务交流接触器。
电弧在磁吹线圈产生的电动力作用下迅速进入灭弧室，为其室壁冷却而熄灭。
灭弧室多由陶土制成，并有宽缝、窄缝、横隔板及迷宫式多种形式。
由于电弧的热电离气体易于逸出灭弧室，故热量易扩散，可用于操作频率较高处。
但这种灭弧方式喷弧距离大、声光效应大、过电压也较高。
熄灭交流电弧时，由于灭弧罩两侧的钢质夹板和吹弧线圈中的铁心内存在铁损，会使磁吹磁通与电流不同相，以致断开时可能发生电弧反吹现象。
为了防止电弧或电离气体自灭弧室喷出后，通过其他带电元件造成放电或短路，灭弧室外应有一定的对地距离，而且与相邻电器间也有一定的间隔。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
电力拖动与控制机考题
中煤集团题库中心信息化试题批量录入模板
R产生的热量对其他电器无任何影响
只要电动机过载
由于热继电器的热惯性大
熔体的额定电流是指在规定工作条件下过熔体不熔断的最大电流按下复合按扭时
接触器的电磁线圈通电时
对同一接触器而言
接触器除用通断大电流电路外
空气阻尼式时间继电器的延时精度高
交流电磁铁在线圈工作电压一定的情况下
直流电磁铁在衔铁吸合的过程中
画出电路图、接线图、布置图时
接线图主要用于接线安装、线路检查和维修
按元件明细表选配的电器元件可直接安装
由于热继电器在电动机控制线路中兼有短路和过载保护
交流接触器和直流接触器的铁心端面均嵌装短路环
继电器是一种根据输入信号的变化
过载保护是指当电动机出现短路时
星三角降压启动只适用于轻载或空载下启动
电动机的额定电压要与现场供电电网电压等级相符。
直流电动机的调速可以通过电枢回路串电阻、改变主磁通和改变电枢电压三种方法来实现。
开启式负荷开关用作电动机的控制开关时
HK系列刀开关可以垂直安装
在潮湿、尘土多、有腐蚀性气体、易引起火灾和易受风雨侵蚀的环境电磁抱闸制动器制动和电磁离合器制动属于（）
( )来控制电动机的工作
( )等电器来控制电动机的工作状态称
( )来控制电动机的工作状态称HH
HZ系列组合开关的触头合闸速度与手柄操作速度（）
）
热继电器主要用于电动机的（）
如果热继电器出线端的连接导线过细会导致热继电器（）
（）
）
（）
当线圈通过的电流为额定值时（）
（）辅助电路按等电位原则从上至下、从左至右的顺序使用（）标注。
交流接触器常用灭弧装置.
常用灭弧装置
5.零点熄弧
原理：当真空接触器开断电流时, 由于电弧的高温
使触头材料蒸发, 在触头间形成许多金属蒸气, 真 空电弧就在金属蒸气中“燃烧”。因为真空电弧 的电压降很低( 约在20V 左右) , 因而不宜靠增加电 弧压降来熄弧。只有当交流电弧自然过零时, 由于 周围介质是真空, 使得触头间的金属蒸气以极快的 速度扩散到周围空间中去, 这样, 在电弧过零后的 极短的时间内( 约几个微秒) , 触头间就立即恢复到 原来的“真空”状态, 这就是利用的真空的第二个 特点: 介质强度恢复速度快, 可高达25kV/ μs。因此, 电弧过零后几乎立即熄灭, 一般不重燃, 燃弧时间 小于半个周波。
常用灭弧装置
6.气吹灭弧装置 ➢原理：利用压缩空气来熄灭电弧的。压缩
空气作用于电弧，可以很好地冷却电弧、 提高电弧区的压力、很快带走残余的游离 气体，所以有较高的灭弧性能。 ➢种类 （1）横吹 （2）纵吹
1－动触头；2－灭弧室瓷罩；3－静 触头；4－压缩空气；5－电弧。
常用灭弧装置
7.油吹灭弧装置 ➢原理：将电弧置于液体介质（一般为变压
城市轨道交通车辆技术专业教学资源库
交流接触颗器粒常知用识灭点弧装置
XX陈X 首原
常用灭弧装置
1.机械力拉长电弧 （1）纵向拉长 （2）横向拉长 2.多断点灭弧 ❖在电路中常采用桥式触头 3.零点熄弧原理
双断点和电动力灭弧
常用灭弧装置
4.灭弧罩 ➢原理：让电弧与固体介质相接触，降低电
弧温度，从而加速电弧熄灭，同时也避免 电弧飞溅。 ➢种类 （1）纵向窄缝灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （2）纵向宽缝灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （3）迷宫式灭孤罩
交直流接触器的区别
交流接触器和直流接触器的不同主要有以下几点：1、灭弧装置交流接触器触头间产生的电弧在电流过零时能自然熄灭，而直流电弧不存在这个自然过零点，只能靠拉长电弧和冷却电弧来灭弧。
因此在同样的电气参数下，熄灭直流电弧比熄灭交流电弧要困难得多，所以直流接触器的灭弧装置一般比交流接触器的灭弧装置复杂。
直流接触器一般采用磁吹式灭弧装置结合其他灭弧方法灭弧。
2、触头系统交流接触器多为双断点桥式触头，而电流较大的直流接触器多采用滚动接触的指形触头。
动、静触头在闭合的过程中有一滑动过程，以延长使用寿命。
3、接触器磁系统的线圈所使用的电源类型不同。
交流接触器吸引线圈电源多为交流，而直流接触器吸引线圈多使用直流线圈。
但这一点并非绝对，现在也有许多交流接触器电磁线圈是直流线圈，通过整流的方式把交流电源转换成直流；而直流接触器使用交流线圈的情况虽不多见，但也有这样的产品。
知道了交流接触器和直流接触器的差别，在直流电路中就应该选用直流接触器。
当然在直流负载容量较小时，也可以用交流接触器控制直流负载，但交流接触器的额定电流应适当选大一些。
直流断路器和交流断路器的主要差别在于去灭弧能力上。
因为交流每个周期都有过零点，在过零点容易熄弧，而直流开关没有过零点，熄弧能力很差，所以要添加额外的灭弧装置。
总的来说就是直流难灭弧，而交流有过零，灭弧容易。
可以用大的交流断路器代替小的直流断路器。
直流继电器和交流继电器为什么不能互相代换铁芯不一样-补充为了防止铁芯在交流磁场中产生涡流，交流继电器（也包括交流接触器）的铁芯是用矽钢片叠成，和变压器铁芯差不多。
直流继电器不存在涡流问题，铁芯可以用整块的电工纯铁等软磁性材料制成。
如果直流继电器铁芯会因涡流而发热，不能正常工作，并有可能烧毁线圈。
交流继电器的交流阻抗很大而直流电组很小。
如果交流继电器接上直流电，交流阻抗对直流电不起作用，而很小的直流电组会引起很大的电流，烧毁线圈。
为了防止铁芯在交流磁场中产生涡流，交流继电器（也包括交流接触器）的铁芯是用矽钢片叠成，和变压器铁芯差不多。
电机与电气控制技术电机与电气控制技术试卷(练习题库)(2023版)
电机与电气控制技术电机与电气控制技术试卷（练习题库）1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。
32、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。
33、行程开关也称O开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路，O色表示起动，（）色表示停止。
35、熔断器是由（）两部分组成的。
36、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）37、交流接触器是一种用来O接通或分断O电路的自动控制电器。
38、交流接触器共有O个触头，其中主触头为O个，辅助触头为O个。
39、时间继电器是一种触头（）的控制电器。
40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按（）原则和O原则来控制。
42、反接制动时，当电机接近于O时，应及时（）。
43、双速电动机的定子绕组在低速时是（）联结，高速时是O联结。
44、通常电压继电器O联在电路中，电流继电器O联在电路中。
45、自锁电路是利用（）来保持输出动作，又称“自保持环节”。
46、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。
47、电气原理图一般分为（）和（）两部分画出。
48、电气原理图一般由（）和（）组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中，体积大的放在（）方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和（）统称电气的联琐控制91、低压电器按操作方式分为（）和（）92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为（）和（）两种94、电磁线圈按与电路连接方式分（）和（）连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头（）的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。
电工(五级初级)试题+答案
电工（五级/初级）试题+答案1、热继电器在使用时,其热元件应与电动机的定子绕组( )A、串联B、并联C、既可并联也可串联答案：A2、电流的方向就是( )。
A、负电荷定向移动的方向B、电子定向移动的方向C、正电荷定向移动的方向D、正电荷定向移动的相反方向答案：C3、二极管两端加上正向电压时( )。
A、一定导通B、超过死区电压导通C、超过 0.7V 时导通D、超过 0.3V 时导通答案：B4、某电容器两端电压为 40V,它所带电量为 0.2C,若它两端电压降低到20V 时,则( )A、电容器的电容量降低一半B、电容量保持不变C、电容器所带电荷量增加 1 倍D、电荷量不变答案：B5、为避免正、反转接触器同时的电动作,线路采取( )A、位置控制B、顺序控制C、自锁控制D、联锁控制答案：D6、大小和方向随时间( )的电流称正弦交流电。
A、变化B、不变化C、周期性变化D、按正弦规律变化答案：D7、( )反映了在不含电源的一段电路中,电流与这段电路两端的电压及电阻的关系。
A、欧姆定律B、楞次定律C、部分电路欧姆定律D、全欧姆定律答案：C8、提高供电线路的功率因数,下列说法正确的是( )。
A、可以节省电能B、可提高电源设备的利用率并减少输电线路中的功率损耗C、减少了用电设备中无用的无功功率D、减少了用电设备的有功功率,提高了电源设备的容量答案：B9、电力拖动电气原理图的识读步骤的第一步是( )zA、看用电器B、看电源C、看电气控制元件D、看辅助电器答案：A10、三相动力供电线路的电压是 380V,则任意两根相线之间的电压称为( )A、相电压,有效值是 380VB、相电压,有效值是 220VC、线电压,有效值是 380VD、线电压,有效值是 220V答案：C11、影响模拟放大静态工作点稳定的主要因素是 ( )。
A、三极管的放大倍数B、三极管的穿透电流C、放大信号的频率D、工作环境的温度答案：D12、三极管的 f 大于等于( )为高频管。
电气控制与PLC应用技术课后习题答案(第一章)
习题与思考题1.电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式电器主要电磁机构和触点系统组成，其次还有灭弧系统和其他缓冲机构。
电磁机构由电磁线圈、铁心和衔铁三部分组成。
电磁线圈的作用是将电能转换为磁能，即产生磁通，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。
触点是一切有触点电器的执行部件，它在衔铁的带动下起接通和分断电路的作用。
2.何谓电磁式电器的吸力特性和反力特性?吸力特性与反力特性应如何配合?答：吸力特性是指电磁吸力F at随衔铁与铁心间气隙δ变化的关系曲线，不同的电磁机构,有不同的吸力特性。
反力特性是指反作用力Fr与气隙δ的关系曲线。
为了使电磁机构正常工作,保证衔铁能牢牢吸合,其吸力特性与反力特性必须配合得当。
在衔铁整个吸合过程中,其吸力都必须大于反力,即吸力特性必须始终位于反力特性上方,但不能过大或过小。
吸力过大时,动、静触点接触及衔铁与铁心接触时的冲击力很大,会使触点和衔铁发生弹跳,从而导致触点熔焊或烧毁,影响电磁机构的机械寿命；吸力过小时,又不能保证可靠吸合,难以满足高频率操作的要求。
在衔铁释放时,反力必须大于吸力(此时的吸力是由剩磁产生的),即吸力特性必须位于反力特性下方。
3.如何区分直流电磁机构和交流电磁机构?如何区分电压线圈和电流线圈?答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。
电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。
4.单相交流电磁机构中的短路环的作用是什么?三相交流电磁机构是否也要装短路环?为什么?答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。
5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果?答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。
电工试题2
1：对称三相绕组在空间位置上应彼此相差120°电角度。
2：三相异步电动机的转速取决于极对数p，转差率S和电源频率H。
3：交流异步电动机的启动分直接启动和降压启动两大类。
4：交流异步电动机的调速方法有变极，变频和变转差率。
5：异步电动机的电气制动方法有反接制动，回馈制动和能耗制动。
6：交流异步电动机Y/△启动是减压启动的一种方式。
7：电气安装图是表示电气设备零件的安装位置。
（错）8：电器位置图是表示电气控制系统中各元器件的实际位置和接线情况。
（错）9：电气图中符号尺寸的大小，线条粗细以国际规定可放大或缩小。
（对）10：国家标准未规定的图形符号，可采用其他来源的符号替代，但必须在图解和文件上说明含义。
（对）11：电气图的图形符号，其中一般符号是用来表示一类产品特征的一种简单的符号。
（对）12：在电气原理图中，文字符号KM通常表示继电器。
（错）13：生产机械的接线图是表示接线关系的。
（对）14：接线理图通常有项目的相对位置，项目的代号，端子号和导线号。
（对）15：电气原理图上电器图形符号均指未通电的状态。
（对）16：电气图包括：电路原理图，元件图，装配图，部件图等。
（错）17：电器图上各交流电源应标出：频率，电压值，相数。
（对）18：各类电气图中的电气元件，其图形符号，文字符号以及回路标记均以电气原理图为准，并保持一致。
（对）19：生产机械的接线图有：单元接线图，互联接线图和端子接线图。
20：电气图上各交流电源应标出电压值，相数，频率。
21：基本文字符号单字母符号，也有双字母符号，共有3种。
22：电器位置图应详细表示电气设备，零件的安装位置。
23：电气安装接线图主要是用来表明各种电器设备在在机械设备和电器控制柜中的实际安装位置。
24：在电气图上，一般电路或元件是按功能不知，并按从左到右，从上到下。
电气互连图是实际安装接线的依据，在具体施工和维修中起到电气原理图起不到的作用。
25：三相笼式异步电动机的启动方式只有全压启动一种。
开关电器典型灭弧装置讲解
4.1 灭弧装置
三. 磁吹灭弧装置 图2－20 电流：6——>8——>1； 铁心和夹板：减小磁路增大磁通； 考虑结构、磁通与灭弧等的优化
F I2
磁吹线圈：
可用于低压直流和交流接 触器中。对后者，为减少涡流 损耗和避免由于钢夹板中磁通 与电弧电流相位不同而产生反 向电动力，铁心2上可开一槽 或者用硅钢片叠成。
44
原理 混合式开关
优点：具有较高 的电寿命；
缺点：结构较复 杂，价格较昂贵. 示例：混合式交流接 触器，请参看教材 P54和图2-24.
Skip
45
§4-2 开关电器典型灭弧装置的工作原理
一、拉长电弧
在大气中利用机械方式拉长 电弧进行灭弧的原理与图例。
（1）原理：电弧放长后，电 弧电压就增大，其静态伏-安特性 向上移动。
通过本章的学习，掌握当今开关电器中所使用的灭弧装置的灭 弧原理，熟悉提高灭弧装置开断能力的辅助方法，便于在以后的工 程实践中灵活运用。
3
基本内容
概述 §4-1 灭弧装置 §4-2 开关电器典型灭弧装置的工作原理 §4-3 提高灭弧装置开断能力的辅助方法 小结
4
概述
当电源电压超过数十伏、开断电流在数十安以上时，为
26
4.1 灭弧装置
八. 油吹灭弧装置
变压器油分解、气化
• 气泡的气体中
– 油蒸汽40％，其他气体60％
– 其他气体：氢气(70%以上)、乙、乙烯。
• 气泡体积关系：
易于灭弧：
V kWh
• 气体中：氢导热系数最大，粘度最小，加强弧柱冷却
• 气泡压力大——油限制其体积，且油在电弧作用下分解和 气化
B
的电动力都使电弧压向绝缘栅片
中级电工判断题分类
正确判断1、全电路是指包括内电路、外电路两部分组成的闭合电路的整体。
2、电压的方向是由高电位指向低电位。
3、在分析电路时可先任意设定电压的参考方向，再根据计算所得值的正、负来确定电压的实际方向。
4、在用基尔霍夫第一定律列节点电流方程式时，若解出的电流为负，则表示实际电流方向与假定的电流正方向相反。
5、全电路欧姆定律是指：在全电路中电流与电源的电动势成正比，与整个电路的内、外电阻之和成反比。
6、基尔霍夫电流定律的数字表达式为∑I入－∑I出＝0。
7、如下图所示的直流电路中，已知E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω, R4=2.5Ω, R5=15Ω,则支路电流I5为2A。
8、戴维南定理最适用于求复杂电路中某一条支路的电流。
10、与一电流源并联内阻为2Ω，当把它等效变换成10V的电压源时，电流源的电流是5A。
11、图示，如果R1=0.2Ω，R2=0.2Ω，E1=7V，E2=6.2V，R3=3.2Ω，则流过R3的电流是2A。
12、如下图所示，已知E=30V, R1=1Ω, R2=9Ω,R3=5Ω，则开路电压U0为10V。
13、如下图所示的电路中，设E1=5V，R1=10Ω，E2=1V，R2=20Ω，R3=30Ω，用支路电流法求各支路电流为I1=O.2A，I2=-0.1A，I3=0.1A。
14、正弦交流电压u=100Sin（628 t+60°）V，它的频率为100Hz。
15、关于正弦交流电相量的叙述中“幅角表示正弦量的相位”的说法不正确。
16、如下图所示的正弦交流电角频率为3.14rad/s。
17、串联电路或并联电路的等效复阻抗的计算在形式上与电阻串联或电阻并联的等效电阻计算是一样的。
18、串联谐振时电路中阻抗最小，电流最大。
19、R—L串联电路的电路总阻抗为R+jωL。
20、某元件两端的交流电压相位超前于流过它的电流90°则该元件为电感元件。
直流接触器灭弧结构设计
直流接触器灭弧结构设计直流接触器是一种用于控制直流电路的电器元件，其主要功能是在开关电路时实现电弧的灭除。
为了保证直流接触器的可靠性和安全性，其灭弧结构设计非常重要。
本文将从灭弧原理、灭弧材料、灭弧室结构以及灭弧装置设计等方面，系统介绍直流接触器灭弧结构的设计要点。
一、灭弧原理直流接触器的灭弧原理与交流接触器有所不同，主要包括物理灭弧和电磁灭弧两种方式。
物理灭弧是利用快速移动的机构将电弧引导到灭弧室中，通过将电弧与灭弧材料的相互作用，使电弧能量得到吸收和散热，从而实现电弧的灭除。
电磁灭弧是通过引入辅助电路，利用电磁力将电弧挤压和拉长，使电弧电流得到有效限制，并最终将电弧灭除。
二、灭弧材料灭弧材料是直流接触器灭弧结构设计中的关键因素之一。
常用的灭弧材料包括耐火陶瓷、石墨材料和金属材料等。
耐火陶瓷是一种具有良好隔热和耐高温性能的材料，广泛应用于直流接触器的灭弧室结构中。
其主要作用是吸收和散热电弧能量，同时具有较好的绝缘性能。
石墨材料由于其良好的导电性和耐高温性能，常用于直流接触器的电极和灭弧室结构中。
其具有较低的电弧电压降和较高的灭弧效果。
金属材料如铜、铝等也常用于直流接触器的灭弧结构中。
其主要作用是通过导热将电弧能量迅速散热，从而实现电弧的灭除。
三、灭弧室结构灭弧室是直流接触器灭弧结构的重要组成部分，其设计合理与否直接影响到灭弧效果和接触器的可靠性。
常见的灭弧室结构包括盖式结构和侧喷式结构。
盖式结构是指灭弧室位于接触器的顶部，通过上盖和灭弧材料构成一个密闭空间。
在开关过程中，电弧被引导到灭弧室中，与灭弧材料相互作用，实现电弧的灭除。
侧喷式结构是指灭弧室位于接触器的侧面，通过喷嘴向电弧发射灭弧材料。
在开关过程中，电弧被引导到喷嘴位置，通过喷嘴喷射的灭弧材料来灭弧。
四、灭弧装置设计灭弧装置是直流接触器灭弧结构设计中的关键部分，其设计合理与否直接影响到灭弧效果和接触器的可靠性。
常见的灭弧装置包括机械式灭弧装置和电磁式灭弧装置。
电气控制与PLC试题
电气控制与PLC试题三、使用MC、MCR指令有哪些注意事项？根据下图1写出指令表语言。
图1 梯形图四、根据给出的指令表语言画出梯形图。
二、填空题。
(每空1分，共25分)1、常用的低压电器是指工作电压在交流 V以下、直流V以下的电器，试举出二种不频繁地手动接通和分断电路的开关电器：，。
2、接触器CJ 10-20表示的意义分别为、、。
选择接触器时应从其工作条件出发，控制交流负载应选用__________；控制直流负载则选用__________。
在交流接触器的铁心上一定要安装，目的是3、时间继电器种类很多，按其动作原理分为电磁式，空气阻尼式，电动式，电子式，按延时方式分为和。
4、画出指定低压电器图形符号，并标注文字符号或写出图形名称5两种，是用电气的办法使电动机产生一个与转子转向相反的制动转矩。
电磁机械制动是用电磁铁操纵机械产生制动力矩，如、等。
三、简答题（30分）1、什么叫自锁、连锁、互锁? 试举例说明.（5分）2、指出下图示电路中的错误，加以改正（10分）3、按照下图电路，回答下列问题：（15分）1）在图中标注电动机绕组接线端代号？2）KM3线圈断线后，按下SB2电动机工作状态如何？3)分析按下SB2电动机作丫接法起动，到KT触点动作后电动机停转的原因？四、设计绘图（15分）为两台异步电动机设计一个控制线路，其要求如下：1）两台电动机互不影响地独立操作；2）能同时控制两台电动机的起动与停止；3）当一台电动机发生过载时，两台电动机均停止；画出主电路和控制电路。
一、填空题。
(每空1分，共20分)1、可编程序控制器的硬件包括＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿等几个部分。
2、PLC中的存储器包括EPROM和RAM，其中EPROM存放＿＿＿＿＿程序，RAM存放＿＿＿＿＿程序。
3、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括＿＿＿＿、＿＿＿＿、＿＿＿＿三个阶段。
接触器交流和直流区别
接触器交流和直流区别
接触器交流和直流区别
1、交流接触器的铁芯会产生涡流和磁滞损耗，而直流接触器没有铁芯损耗。
因而交流接触器的铁芯是由相互绝缘的硅钢片叠装而成，且常做成E形；直流接触器的铁芯则是由整块软钢制成的，且大多做成U形。
2、交流接触器由于通过的是单相交流电，为消除电磁铁产生振动和噪声，在静铁芯的端面上嵌有短路环，而直流接触器则不需要。
3、交流接触器采用栅片灭弧装置，而直流接触器则采用磁吹灭弧装置。
4、交流接触器的启动电流大，其操作频率最高约600次/小时，直流接触器的操作频率最多能达到1200次/小时。
5、交流接触器应用于分断交流电路，而直流接触器应用于分段直流电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颗粒常知用识灭点弧装置
XX陈X 首原
常用灭弧装置
1.机械力拉长电弧 （1）纵向拉长 （2）横向拉长 2.多断点灭弧 ❖在电路中常采用桥式触头 3.电动力灭弧
双断点和电动力灭弧
常用灭弧装置
4.灭弧罩 ➢原理：让电弧与固体介质相接触，降低电
弧温度，从而加速电弧熄灭，同时也避免 电弧飞溅。 ➢种类 （1）纵向窄缝灭孤罩
空气作用于电弧，可以很好地冷却电弧、 提高电弧区的压力、很快带走残余的游离பைடு நூலகம்气体，所以有较高的灭弧性能。 ➢种类 （1）横吹 （2）纵吹
1－动触头；2－灭弧室瓷罩；3－静 触头；4－压缩空气；5－电弧。
常用灭弧装置
7.油吹灭弧装置 ➢原理：将电弧置于液体介质（一般为变压
器油）中，电弧将油汽化、分解而形成油 气。油气中主要成分是氢，在油中以气泡 的形式包围电弧。氢气具有很高的导热系 数，这就使电弧的热量容易散发。
常用灭弧装置
4.灭弧罩 ➢种类 （2）纵向宽缝灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （3）迷宫式灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （4）横向绝缘栅片式灭孤罩
常用灭弧装置 4.灭弧罩 ➢种类 （5）横向金属栅片式灭孤罩（去离子栅片
式灭弧罩）
（a）横向金属栅对电弧的作用； (b) 横向金属栅灭弧原理。 1—入栅片前的电弧；2—金属栅；3—入栅片后的电弧。
常用灭弧装置
5.磁吹灭弧装置 ➢原理：利用外加磁场产生电磁拉长，使电
弧拉长从而熄灭。 ➢种类 （1）串激法磁吹灭弧 （2）它激法磁吹灭弧 （3）并激法磁吹灭弧
串激法磁吹灭弧装置示意图 1－磁吹线圈；2－铁心；3－引弧角；4－电弧； 5－磁性夹板；6－动触头；7－ 静触头。
常用灭弧装置
6.气吹灭弧装置 ➢原理：利用压缩空气来熄灭电弧的。压缩
