火电厂烟气湿法脱硫装置吸收塔的设计总结1外形尺寸的决定1.1直径由工艺处理烟气量及其流速而定。
(一般配30万kW机组直径为Φ13m～Φ14m,5万kW机组直径约为Φ6m～Φ7m)。
1.2几个必要高度1.2.1浆液高(a)。
由工艺专业根据液气比需要的浆液循环量及吸收SO2后的浆液在池内逐步氧化反应成石膏浆液所需停留时间而定。
1.2.2烟气进口底部至浆液面距离(c)。
考虑浆液鼓入氧化空气和搅拌时液位有所波动;入口烟气温度较高、浆液温度较低可对进口管底部有些降温影响;加之该区间需接进料接管,一般定为800mm～1200mm 范围为宜。
1.2.3烟气进出口高度。
根据工艺要求的进出口流速(一般为12m/s～18m/s)而定进出口面积,一般希望进气在塔内能分布均匀些,且烟道均呈方形,故宽/高取得较大些,即高度尺寸取得较小。
但宽度亦不宜过大,否则将会使壳体径向开口太大而影响壳体的稳定性。
1.2.4烟气进口中心至第二层喷浆管距离(b)。
根据烟气通过雾化区上升流速,反应时间算到第二层。
层间高差(e)根据国外用离心式喷雾喷头经验,按1.7m计。
喷浆管一般设3～4层,个别厂有设2层的(用实心锥状雾化喷头),这主要根据液/气比所需浆液循环量和喷头设置数量而定,而液/气比又与要求脱硫率有关。
1.2.5最上层喷浆管至第一段除雾器高差(d)。
根据喷浆后雾滴大小及烟气上升流速考虑,一般在3m～3.5m左右。
1.2.6除雾器冲洗水喷头距除雾器间距(f)。
按0.5m～0.6m计,两层除雾器之间还设有上下冲水的两层水管,其间隔(A)应考虑到便于安装维修。
加上两层波形除雾器高度,最底部上冲水管至最上部下冲水管总高差(g)约3.4m～3.5m。
以上尺寸适于平铺波纹板式除雾器。
如用菱形除雾器,其空间高度(g)将可降1m左右。
1.2.7搅拌器设置高度(h),离塔底部1.5m～1.8m处均布。
综上所述:只要定出烟气进出口高度,则塔的有效高H和总高即可得到。
脱硫吸收塔的直径和喷淋塔高度设计
吸收塔的直径和喷淋塔高度设计脱硫工艺选用的吸收塔为喷淋塔，喷淋塔的尺寸设计包括喷淋塔的高度设计、喷淋塔的直径设计1.1 喷淋塔的高度设计 喷淋塔的高度由三大部分组成，即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。
但是吸收区高度是最主要的，计算过程也最复杂，次部分高度设计需将许多的影响因素考虑在内。
而计算喷淋塔吸收区高度主要有两种方法：（1） 喷淋塔吸收区高度设计（一）达到一定的吸收目标需要一定的塔高。
通常烟气中的二氧化硫浓度比较低。
吸收区高度的理论计算式为h=H0×NTU (1)其中：H0为传质单元高度：H 0=G m /(k y a)（k a 为污染物气相摩尔差推动力的总传质系数，a 为塔内单位体积中有效的传质面积。
）NTU 为传质单元数，近似数值为NTU=(y 1-y 2)/ △y m ，即气相总的浓度变化除于平均推动力△y m =（△y 1-△y 2）/ln(△y 1/△y 2)(NTU 是表征吸收困难程度的量，NTU 越大，则达到吸收目标所需要的塔高随之增大。
根据（1）可知：h=H0×NTU=)ln()()(***22*11*22*112121y y y y y y y y y y a k G y y y a k G y m m y m ------=∆- a k y =a k Y =9.81×1025.07.04W G -]4[82.0W a k L ∂=]4[ (2)其中：y 1,y 2为脱硫塔内烟气进塔出塔气体中SO 2组分的摩尔比，kmol(A)/kmol(B)*1y ,*2y 为与喷淋塔进塔和出塔液体平衡的气相浓度，kmol(A)/kmol(B)k y a 为气相总体积吸收系数，kmol/(m 3.h ﹒kp a )x 2，x 1为喷淋塔石灰石浆液进出塔时的SO 2组分摩尔比，kmol(A)/kmol(B)G 气相空塔质量流速，kg/(m 2﹒h)W 液相空塔质量流速，kg/(m 2﹒h)y 1×=mx 1, y 2×=mx 2 (m 为相平衡常数，或称分配系数，无量纲)k Y a 为气体膜体积吸收系数，kg/(m 2﹒h ﹒kPa)k L a 为液体膜体积吸收系数，kg/(m 2﹒h ﹒kmol/m 3)式（2）中∂为常数，其数值根据表2[4]表3 温度与∂值的关系采用吸收有关知识来进行吸收区高度计算是比较传统的高度计算方法，虽然计算步骤简单明了，但是由于石灰石浆液在有喷淋塔自上而下的流动过程中由于石灰石浓度的减少和亚硫酸钙浓度的不断增加，石灰石浆液的吸收传质系数也在不断变化，如果要算出具体的瞬间数值是不可能的，因此采用这种方法计算难以得到比较精确的数值。
脱硫吸收塔的直径和喷淋塔高度设计复习进程
脱硫吸收塔的直径和喷淋塔高度设计吸收塔的直径和喷淋塔高度设计脱硫工艺选用的吸收塔为喷淋塔，喷淋塔的尺寸设计包括喷淋塔的高度设计、喷淋塔的直径设计1.1 喷淋塔的高度设计 喷淋塔的高度由三大部分组成，即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。
但是吸收区高度是最主要的，计算过程也最复杂，次部分高度设计需将许多的影响因素考虑在内。
而计算喷淋塔吸收区高度主要有两种方法：（1） 喷淋塔吸收区高度设计（一）达到一定的吸收目标需要一定的塔高。
通常烟气中的二氧化硫浓度比较低。
吸收区高度的理论计算式为h=H0×NTU (1)其中：H0为传质单元高度：H 0=G m /(k y a)（k a 为污染物气相摩尔差推动力的总传质系数，a 为塔内单位体积中有效的传质面积。
）NTU 为传质单元数，近似数值为NTU=(y 1-y 2)/ △y m ，即气相总的浓度变化除于平均推动力△y m =（△y 1-△y 2）/ln(△y 1/△y 2)(NTU 是表征吸收困难程度的量，NTU 越大，则达到吸收目标所需要的塔高随之增大。
根据（1）可知：h=H0×NTU=)ln()()(***22*11*22*112121y y y y y y y y y y a k G y y y a k G y m m y m ------=∆- a k y =a k Y =9.81×1025.07.04W G -]4[82.0W a k L ∂=]4[ (2)其中：y 1,y 2为脱硫塔内烟气进塔出塔气体中SO 2组分的摩尔比，kmol(A)/kmol(B)*1y ,*2y 为与喷淋塔进塔和出塔液体平衡的气相浓度，kmol(A)/kmol(B)k y a 为气相总体积吸收系数，kmol/(m 3.h ﹒kp a )x 2，x 1为喷淋塔石灰石浆液进出塔时的SO 2组分摩尔比，kmol(A)/kmol(B)G 气相空塔质量流速，kg/(m 2﹒h)W 液相空塔质量流速，kg/(m 2﹒h)y 1×=mx 1, y 2×=mx 2 (m 为相平衡常数，或称分配系数，无量纲)k Y a 为气体膜体积吸收系数，kg/(m 2﹒h ﹒kPa)k L a 为液体膜体积吸收系数，kg/(m 2﹒h ﹒kmol/m 3)式（2）中∂为常数，其数值根据表2[4]表3 温度与∂值的关系采用吸收有关知识来进行吸收区高度计算是比较传统的高度计算方法，虽然计算步骤简单明了，但是由于石灰石浆液在有 喷淋塔自上而下的流动过程中由于石灰石浓度的减少和亚硫酸钙浓度的不断增加，石灰石浆液的吸收传质系数也在不断变化，如果要算出具体的瞬间数值是不可能的，因此采用这种方法计算难以得到比较精确的数值。

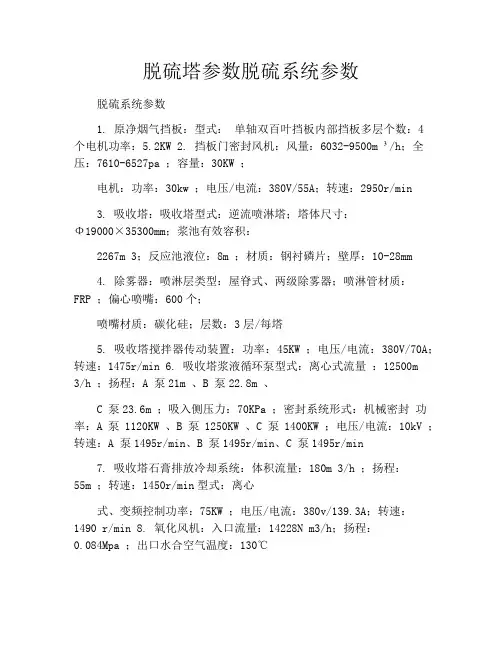

吸收塔的相关设计计算

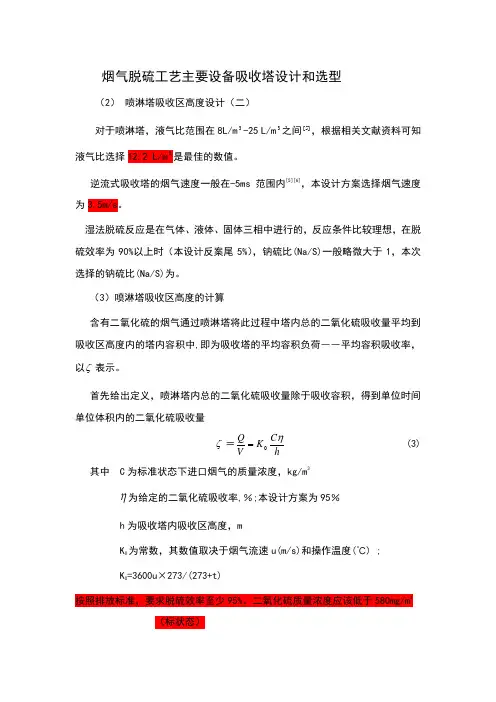

烟气脱硫工艺主要设备吸收塔设计和选型（2） 喷淋塔吸收区高度设计（二）对于喷淋塔，液气比范围在8L/m 3-25 L/m 3之间[5]，根据相关文献资料可知液气比选择12.2 L/m 3是最佳的数值。
