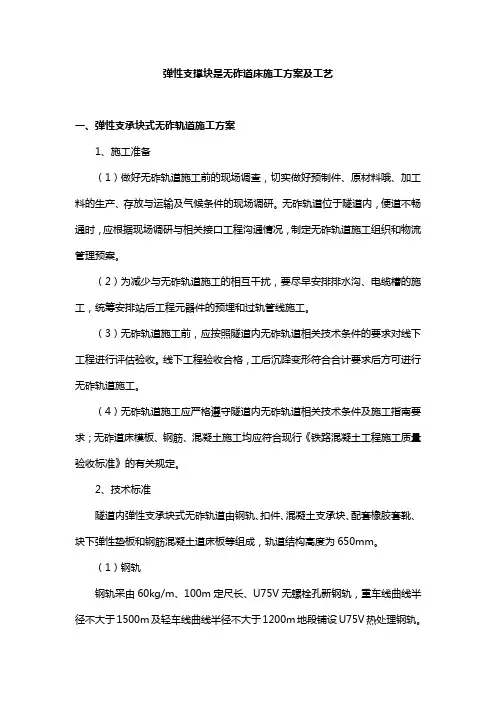

中国水电四局弹性支撑块式无砟轨道施工工艺
弹性支撑块是无砟道床施工方案及工艺一、弹性支承块式无砟轨道施工方案1、施工准备（1）做好无砟轨道施工前的现场调查，切实做好预制件、原材料哦、加工料的生产、存放与运输及气候条件的现场调研。
无砟轨道位于隧道内，便道不畅通时，应根据现场调研与相关接口工程沟通情况，制定无砟轨道施工组织和物流管理预案。
（2）为减少与无砟轨道施工的相互干扰，要尽早安排排水沟、电缆槽的施工，统筹安排站后工程元器件的预埋和过轨管线施工。
（3）无砟轨道施工前，应按照隧道内无砟轨道相关技术条件的要求对线下工程进行评估验收。
线下工程验收合格，工后沉降变形符合合计要求后方可进行无砟轨道施工。
（4）无砟轨道施工应严格遵守隧道内无砟轨道相关技术条件及施工指南要求；无砟道床模板、钢筋、混凝土施工均应符合现行《铁路混凝土工程施工质量验收标准》的有关规定。
2、技术标准隧道内弹性支承块式无砟轨道由钢轨、扣件、混凝土支承块、配套橡胶套靴、块下弹性垫板和钢筋混凝土道床板等组成，轨道结构高度为650mm。
（1）钢轨钢轨采由60kg/m、100m定尺长、U75V无螺栓孔新钢轨，重车线曲线半径不大于1500m及轻车线曲线半径不大于1200m地段铺设U75V热处理钢轨。
（2）扣件扣件采用弹条VII型扣件，扣件支点间距600mm，施工时可根据现场情况在个别地段合理调整，但不应大于625mm。
（3）支承块、橡胶套靴和块下橡胶垫板支承块、橡胶套靴和块下橡胶垫板的技术要求、试验方法、检验规则、标识及储运等应符合相应技术条件的要求。
（4）道床板道床板宽2.8m，直线地段道床板（内轨轨下）设计加厚0.393m，顶面设1%的人字形排水坡，曲线地段根据实设超高具体确定，顶面排水不小于1%。
道床板分块浇筑，并在隧道沉降缝处断开，一般地段道床板标准长度6580mm，两道床板间设宽20mm的伸缩缝，缝内采用聚乙烯泡沫塑料板填缝，并在表层30～40mm范围内采用聚氨酯密封。
道床板采用双层配筋，道床混凝土设计强度等级为C40，混凝土结构所处环境类别为碳化环境，作用等级为T2。
无砟轨道的施工工艺流程介绍(二)
无砟轨道的施工工艺流程介绍（二）《建筑机械》在第6期工程现场栏目中以兰新二线为例，重点介绍了无砟轨道支撑层和底座板的施工工艺流程，本期文章将重点介绍道床板的施工工艺流程。
铁道部工程管理中心印发的《兰新铁路第二双线无砟轨道施工作业指南》中，道床板的施工分为工具轨法和轨排框架法，本文主要针对工具轨法进行具体介绍。
1 施工工艺流程工具轨法全称是双块式无砟轨道混凝土轨枕铺设工具轨法，是利用工具轨预先代替长钢轨，将轨枕组装成轨排浇筑道床板混凝土，完成双块式轨枕铺设的施工工法。
主要施工顺序为：1.1对路基、桥梁、隧道工后沉降和桥梁收缩徐变情况进行评估，评估结果满足无砟轨道铺设条件，进行施工。
1.2 复测CPⅠ、CPⅡ控制点并布设测量加密桩控制点，完成CP Ⅲ控制网布设、测量和评估。
1.3 运卸工具轨、螺杆调节器、双块式轨枕、钢筋等施工机具及材料；布设纵向钢筋；散布双块式轨枕；现场组装轨排；粗调轨排；绑扎纵、横向钢筋；立纵、横向及伸缩缝、假缝模板；精调轨排；绝缘测试；浇筑混凝土。
1.4 拆除模板和工具轨，清理并倒运模板、施工机具、工具轨、螺杆调节器等，养护混凝土，轨道数据采集，嵌缝施工。
1.5 道床板成品验收2 施工方法及过程控制2.1 施工文件准备和内业审核（略）2.2外业技术准备（略）2.3 施工设备准备2.3.1按照无砟轨道机械化、精细化、标准化、程序化施工要求，组织无砟轨道施工设备进场，加工制作各种小型工器具，提高施工效率及控制标准。
2.3.2 对进场施工设备进行检查调试，对关键设备进行操作和精度确认。
2.4 测量准备（略）2.5测量放样（略）2.6桥梁段隔离层、弹性垫层施工（略）2.7底层钢筋绑扎2.7.1路基段底层钢筋绑扎在支承层上弹墨线标识出钢筋绑扎边线，用钢筋样杆控制纵横向钢筋间距。
除纵横向接地钢筋交叉点按照规定进行焊接外，其余纵向钢筋与横向钢筋（含轨枕桁架筋横向钢筋）交叉点处均设置绝缘卡，并用绝缘扎丝满扎；相邻纵向钢筋搭接长度不小于0.55m，钢筋搭接或焊接接头位置相错不小于1m，且同一断面钢筋搭接率不大于50%。
无砟轨道-组合式轨排法(第二部分)
6.4.2 工艺步骤（1）施工准备利用普通物流平车一次运送15×3组轨枕从现场存储点运送到施工点，通过调车平转桥调头，倒退到移动式分枕平台前。
检查合格的轨道排架及扣件螺栓准备就位。
（2）卸枕1＃铺装机组利用专用吊具从物流平车上，一次卸枕15根，放置到移动式分枕平台上。
轨枕吊装自行式铺装机组把轨枕卸至分枕组装平台上。
铺装机组吊轨枕到分枕车上组合式轨道排架布设（3）分枕移动式机械分枕平台将15根轨枕一次性拉开到设计宽度。
分枕作业在分枕组装平台上把轨枕等距分开。
分枕车分枕（4）上排架1＃铺装机组将空轨道排架吊放至移动式机械分枕平台上，轨道排架上各挂篮位置对应分枕完成得轨枕，安装扣件螺栓，将轨道排架和轨枕组装成轨排。
用轨道尺进行检查。
上轨排安装扣件6.4.3 设备配置1＃铺装机组、移动式机械分枕平台、物流平台、调车平转桥、轨道排架、轨道尺。
6.4.4 人员配备4名设备操作人员、1名质检人员、8名工人。
6.4.5 工序质量标准及验收检验方法完成的轨枕间距误差为≤5mm，使用直尺检查。
6.5.1 工作内容本工序作业主要内容包括：（1）布设轨排；（2）安装横向调节器。
轨排布设6.56.4.2 工艺步骤（1）布设轨排2＃铺装机组从移动式机械分枕平台上吊起轨排运至铺设地点，按中线和高程定位。
相邻轨排间使用夹板联结，每接头安装4套螺栓，初步拧紧，轨缝留6-8mm。
每组轨排按准确里程调整轨排端头位置。
组合式轨道排架组装完毕，准备布设轨排就位（2）安装横向调节器在隧道中线每隔一定间距打孔插钢筋棍，靠隧道中线侧的横向调节器的一端支撑至轨排的竖向螺杆上，另一端支顶到钢筋棍上。
靠边沟侧横向调节器安装支撑到边沟墙上。
横向调节器横向调节器6.4.3 设备配置2＃铺装机组、轨道排架、横向调节器。
6.4.4 人员配备1名设备操作人员、8名工人。
6.4.5 工序质量标准及验收检验方法检查轨枕位置和里程点是否对应，保证轨排的具体位置。
轨排拼装作业指导书QG-JS-02
轨排拼装作业指导书QG-JS-02黔桂线扩能改造铺架工程局界~龙里（不含）段轨排拼装及存放作业指导书编制单位：编制人：审核人：编制日期：一、编制说明黔桂铁路铺架工程指挥部承担从局界至龙里段（不含）的正、站线铺架施工及车站站改工程。
黔桂正线采用重型轨道标准，按140km/h速度目标值设计，株六线还建地段按120km/h速度目标值设计，甲猫车站（DK403+205.666-DK403+668.61）、下寨车站（DK429+777.056-DK430+014.928）及都匀站交叉渡线前后（DK458+389.142-DK458+898.592）和株六线还建地段均铺设有缝线路，除银洞坡、定水坝隧道采用弹性支承块式无碴轨道外，其余地段采用有碴轨道。
由于本施工段工程量较大，站线、便线过渡段较多，根据时速140km/h的设计标准对轨排拼装有较高的要求，为提高轨排拼装质量，特编制本指导书。
二、编制依据1、《铁路轨道工程质量检验评定标准》2、《铁路轨道施工及验收规范》3、设计院及工务处提供相关技术文件、技术标准三、拼装范围黔桂线正、站、便线有碴桥面、路基及隧道内所有线路以及还建株六线地段。
四、铺设标准根据设计要求，正线路基地段采用2.6mIIIa型预应力砼有挡肩普枕，桥上及高挡墙路基地段采用2.6mⅢ型预应力砼有挡肩桥枕；站线各股道采用II型砼普枕，桥上采用Ⅱ型砼桥枕；运营便线直线地段铺设Ⅱ型混凝土枕，曲线地段全部铺设Ⅲ型混凝土枕（其中：R<300m 曲线铺设Ⅲb-C型混凝土枕、R≥300m曲线铺设X-Ⅲa型混凝土枕）；工程便线则采用Ⅱ型砼枕。
（一）正线1、钢轨及配件正线无缝线路地段采用P60旧或P50旧钢轨进行拼装，有缝线路地段采用P60-25m新钢轨直接拼装成正式线路，曲线地段应考虑轨排缩短量。
采用与之配套的接头螺栓、接头夹板及单层弹簧垫圈。
2、轨枕及扣件正线除道岔和护轮轨铺设地段采用2.6m长有挡肩混凝土轨枕；铺设有护轮轨的有碴桥和路基高挡墙地段，采用Ⅲ型混凝土桥枕，扣件均采用弹条Ⅱ型扣件。
重载铁路弹性支承块式无砟轨道轨排框架法施工技术
重载铁路弹性支承块式无砟轨道轨排框架法施工技术董小梅（中铁十七局集团第二工程有限公司，陕西西安710000）中图分类号：TU75 文献标识码：A 文章编号1007-6344（2020）04-0231-02摘要：通过浩吉铁路武家坡隧道弹性支承块式无砟轨道施工，分析重载铁路与普通铁路无砟轨道结构的主要区别，介绍了重载铁路弹性支承块式轨排框架法施工工艺及质量控制方法，总结了轨排框架法施工的关键技术及控制要点，为类似工程施工提供参考和借鉴。
关键词：重载铁路；弹性支承块；无砟轨道；轨排框架法0 引言无砟轨道以其免维修或少维修、运行平稳、安全、使用寿命长等特点，越来越受到重视，是目前铁路建设常用的轨道结构形式，在客运专线、高铁、城际铁路中广泛使用。
近年来在货运铁路、重载铁路建设中也逐步开始大量使用，如中南铁路建设中，所有500m以上隧道均采用无砟轨道。
浩吉铁路建设中，所有1000m 以上隧道及隧道群（含路基、桥梁）均采用无砟轨道。
无砟轨道结构形式众多，在重载铁路中主要使用弹性支承块式和长枕埋入式两种。
随着大量无砟轨道在重载铁路的使用，如何快速、安全、高质量完成施工便成为摆在建设者面前的一个难题，轨排框架法是一种非常有效的施工方法，本文通过武家坡隧道弹性支承块式无砟轨道施工，详细介绍轨排框架法施工工艺及要点，总结其施工关键技术。
1 工程概况1.1工程概况浩吉铁路是国家北煤南运战略通道，全长1814km，为25t轴重重载铁路，全线1000m以上隧道和隧道群采用无砟轨道结构，其中隧道内采用弹性支承块式结构，路基、桥梁采用长枕埋入式结构。
武家坡隧道位于陕西省靖边县，全隧采用弹性支承块式无砟轨道，共用弹性支承块17812块。
1.2设计概况弹性支承块式无砟轨道主要由钢轨、扣件，混凝土支承块及配套橡胶套靴、支承块下弹性垫板和钢筋混凝土道床板组成，轨道结构高度为650mm。
钢轨，采用60kg/m、100m定尺长、U75V无螺栓孔新钢轨。
弹性支撑块是无砟道床施工规划方案及工艺
弹性支撑块是无砟道床施工规划方案及工艺无砟道床是一种新型的铁路道床结构，相对于传统的石子道床，无砟道床具有更好的弹性和承载能力，能够提高铁路线路的稳定性和安全性。
在无砟道床的施工中，弹性支撑块是一个重要的组成部分，它能够提供支撑和缓冲作用，使得铁路线路能够承受更大的荷载和变形。
弹性支撑块的材料一般采用聚氨酯或橡胶等弹性材料，具有较好的弹性和耐久性。
在施工中，弹性支撑块通常被安装在轨枕和道床之间，起到支撑轨道和缓冲车轮荷载的作用。
通过合理的设计和布置，弹性支撑块能够减小铁路线路的振动和噪音，提高列车的运行平稳性和乘坐舒适度。
在无砟道床的施工规划中，弹性支撑块的选择和布置是非常重要的。
首先，需要根据铁路线路的设计荷载和速度要求确定弹性支撑块的材料和规格。
一般来说，高速铁路和重载铁路需要采用更高强度和耐久性的弹性支撑块。
其次，根据铁路线路的地质条件和环境要求，合理确定弹性支撑块的布置密度和间距。
在地质条件复杂和环境敏感的地区，可以适当增加弹性支撑块的数量，以提高铁路线路的稳定性和安全性。
在弹性支撑块的施工工艺中，首先需要对道床进行清理和整平，确保道床的平整度和平整度。
然后，根据设计要求和施工方案，将弹性支撑块按照一定的间距和布置方式安装在道床上。
在安装过程中，需要注意弹性支撑块的固定和连接，以确保其稳定性和耐久性。
最后，进行弹性支撑块的检验和调整，确保其符合设计要求和施工标准。
弹性支撑块作为无砟道床的重要组成部分，对于铁路线路的稳定性和安全性具有重要的影响。
通过合理的施工规划和工艺，可以提高弹性支撑块的性能和使用寿命，保证铁路线路的正常运行和安全运营。
同时，弹性支撑块的使用还能够减小铁路线路的振动和噪音，改善列车的运行平稳性和乘坐舒适度。
因此，在无砟道床的施工中，应重视弹性支撑块的选择和施工工艺，确保其质量和效果。
重载铁路弹性支承块式无砟轨道施工工法(2)
重载铁路弹性支承块式无砟轨道施工工法一、前言重载铁路弹性支承块式无砟轨道施工工法是一种用于铁路建设的先进工法，通过将铁轨与地面之间设置弹性支承块来减小震动和噪音，提高运行效率和乘坐舒适度。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点1. 减小震动与噪音：弹性支承块能够吸收铁轨振动与冲击产生的能量，从而减小了列车行驶时的震动和噪音，提高了乘坐舒适度。
2. 延长轨道使用寿命：通过有效减小振动，该工法能够显著降低轨道的磨损程度，延长轨道的使用寿命，降低维护成本。
3. 提高运行效率：弹性支承块能够在轨道上提供更好的支撑性能，降低了列车在行驶过程中的能耗，提高了运行效率。
4. 适应性强：不论新建铁路还是老旧轨道改造，块式无砟轨道都能够适用，具有较高的通用性。
三、适应范围该工法适用于中、重载铁路以及地铁的建设和改造，可以应用于各种地质条件和气候环境下，具有广泛的适应范围。
四、工艺原理该工法的工艺原理是通过将铁轨与地面之间设置弹性支承块，使用合适的材料和结构设计来减小振动与噪音，提高轨道的支撑性能。
工法采取的技术措施包括：块式无砟轨道的铺设与固定、弹性支承块的选择与安装等。
这些技术措施的实际应用可以保证工法的理论依据，从而实现施工过程的稳定和成功。
五、施工工艺该工法的施工工艺主要包括以下阶段：勘察设计、场地准备、基础处理、铺设轨道、设置弹性支承块、固定轨道、安装附属设施等。
具体流程中，需要按照统一的施工标准和程序进行作业，保证施工过程的顺利进行。
六、劳动组织在施工过程中，需要进行科学的劳动组织，合理分配人员和任务。
根据工程进度和施工工艺的要求，制定详细的施工计划，并组织人员按照计划有序进行施工作业，确保施工进程的高效和质量。
七、机具设备施工过程中需要使用一系列机具设备，包括挖掘机、铺轨机、固轨机、供料车等。
这些机具设备在施工中起到关键的作用，能够提高施工效率和质量。
《轨道施工技术》课程标准
《轨道施工技术》课程标准1.课程性质与设计思路 1.1课程的性质《轨道施工技术》课程是城市轨道交通工程技术专业的核心职业能力课程。
该课程根据轨道施工岗位的典型工作任务和铁路线路工职业资格标准，以有砟轨道和无砟轨道两种轨道类型为主线，按照轨道施工工序选取和组织课程内容，实现能力培养与行业技术水平，岗位要求相适应的课程教学目标。
该课程的前导课程为《高等数学》、《工程测量技术》和《轨道交通概论》等，后续课程为《地下与隧道施工技术》和《轨道施工图强化训练》等课程。
通过学习与实践，掌握有砟轨道与无砟轨道两类轨道结构的典型组成；会进行轨枕、轨道板预制生产；会进行道床的施工，轨枕的施工，钢轨的焊接与铺设，扣件的选用与安装，道岔的选用与安装；能够根据城市轨道交通建设的要求，合理选用弹性支撑块、长枕埋入式、浮置板式等三类轨道结构类型，并完成相应轨道结构的施工；能够根据高速铁路建设的要求，合理选用单元板、纵连板、双块式等三类轨道结构类型，完成单元板、纵连板、双块式轨枕或轨道板的预制生产；会识别轨道结构的病害并进行处置；会进行曲线缩短轨的计算与布置，以及无缝线路的计算与铺设。
通过学习与实践，培养学生的工程质量意识和规范意识，培养学生的沟通协调、团队合作能力。
学完本课程，学生可以达到线路工（中级）水平，通过技能鉴定可以获得铁路线路工（中级）的职业资格证书。
1.2课程的设计思路课程设计在满足课程基本功能的前提下，重点实现了课程内容职业化，教学内容渐进前导课程《高等数学》 《工程测量技术》 《轨道交通概论》核心职业能力课程《轨道施工技术》《地下与隧道施工技术》 《轨道施工图强化训练》后续课程化，教学手段信息化，教学场所生产化，课程考核多元化。
（1）课程内容职业化根据轨道施工岗位的典型工作任务和铁路线路工职业资格标准，选择课程教学内容。
学完本课程，学生可以达到线路工（中级）水平，通过技能鉴定可以获得铁路线路工（中级）的职业资格证书。
弹性支撑块是无砟道床施工方案及工艺范文
弹性支撑块是无砟道床施工方案及工艺弹性支撑块介绍弹性支撑块，又称为橡胶支座，是一种安装在铁路轨道与轨道基座之间的垫片和支撑块。
该装置主要用于调节轨道在列车通过、自然荷载作用下的变形，保证铁路线路的安全与平稳。
弹性支撑块有多种材质、规格和型号，但其基本结构与工作原理都很相似。
在列车开行时，铁轨和碎石层在载荷下会发生微小的移动和变形，而弹性支撑块能够减缓碎石层对轨道的剪切力和垂向振动，从而降低了列车在行驶过程中所受的动荷载并提高了列车的行驶舒适度。
弹性支撑块的施工方案弹性支撑块在无砟道床中的施工方案主要有以下几个步骤：1. 基础处理首先，在道床基础岩土层面的基础处理中，要保证道床的水平度和水平面的标高，避免出现基础不牢固导致轨道变形导致列车跳跃、损伤或噪声等问题。
2. 间接式铺轨其次是间接式铺轨。
在铺筛石后，再利用机械设备压实和对筛石进行充填加强道基层的稳定性。
一般情况下，筛石施工层厚度应为30-40厘米（根据实际情况灵活控制），保证道床的基础坚实。
3. 直接式铺轨接下来，需要按照设计要求确定铺设的弹性支撑块型号，按照一定间隔并严格对齐铺装弹性支撑块，再直接将钢轨铺设在弹性支撑块上，同时对钢轨进行加筋，保证列车高速通过时的稳定性。
4. 铺装轨枕最后是轨枕的铺装。
根据设计方案在适当位置铺设轨枕，并固定轨枕。
在铺装过程中，需安装适当数量的抗震橡胶垫垫片以降低轨枕振动所产生的影响。
弹性支撑块的施工工艺弹性支撑块在无砟道床中的施工工艺主要有以下几个步骤：1. 弹性支撑块的降温在弹性支撑块的加工过程中，弹性支撑块需要降温以保证其材料的弹性和抗震性能。
一般情况下，弹性支撑块的降温温度不得高于-5℃。
2. 先验性能检测在弹性支撑块安装前，需要对其进行先验性能检测。
首先需要检查弹性支撑块的尺寸、硬度、密度等物理性能是否符合技术规范标准。
同时还需要进行自然频率、垂直刚度、水平刚度、阻尼比等性能测试。
3. 弹性支撑块的固定在完成先验性能检测后，可以开始弹性支撑块的安装。
弹性支撑块是无砟道床施工方案及工艺
弹性支撑块是无砟道床施工方案及工艺2.3.3.4弹性支承块式无砟轨道施工方案2.3.3.4.1施工准备（1）做好无砟轨道施工前的现场调查，切实做好预制件、原材料哦、加工料的生产、存放与运输及气候条件的现场调研。
无砟轨道位于隧道内，便道不畅通时，应根据现场调研与相关接口工程沟通情况，制定无砟轨道施工组织和物流管理预案。
（2）为减少与无砟轨道施工的相互干扰，要尽早安排排水沟、电缆槽的施工，统筹安排站后工程元器件的预埋和过轨管线施工。
（3）无砟轨道施工前，应按照隧道内无砟轨道相关技术条件的要求对线下工程进行评估验收。
线下工程验收合格，工后沉降变形符合合计要求后方可进行无砟轨道施工。
（4）无砟轨道施工应严格遵守隧道内无砟轨道相关技术条件及施工指南要求；无砟道床模板、钢筋、混凝土施工均应符合现行《铁路混凝土工程施工质量验收标准》的有关规定。
2.3.3.4.2技术标准隧道内弹性支承块式无砟轨道由钢轨、扣件、混凝土支承块、配套橡胶套靴、块下弹性垫板和钢筋混凝土道床板等组成，轨道结构高度为650mm。
（1）钢轨钢轨采由60kg/m、100m定尺长、U75V无螺栓孔新钢轨，重车线曲线半径不大于1500m及轻车线曲线半径不大于1200m地段铺设U75V热处理钢轨。
（2）扣件扣件采用弹条VII型扣件，扣件支点间距600mm，施工时可根据现场情况在个别地段合理调整，但不应大于625mm。
（3）支承块、橡胶套靴和块下橡胶垫板支承块、橡胶套靴和块下橡胶垫板的技术要求、试验方法、检验规则、标识及储运等应符合相应技术条件的要求。
（4）道床板道床板宽 2.8m，直线地段道床板（内轨轨下）设计加厚0.393m，顶面设1%的人字形排水坡，曲线地段根据实设超高具体确定，顶面排水不小于1%。
道床板分块浇筑，并在隧道沉降缝处断开，一般地段道床板标准长度6580mm，两道床板间设宽20mm的伸缩缝，缝内采用聚乙烯泡沫塑料板填缝，并在表层30～40mm范围内采用聚氨酯密封。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、轨排组装
1 支承块进场验收
支承块验收标准 (1)
验收实施 (2)
2 轨排组装
轨排架 (2)
组装平台小车 (2)
轨排组装 (2)
注意事项 (2)
3 弹条Ⅶ型扣件安装
部件组成及说明 (2)
铺设顺序及要求 (3)
养护维修要求 (3)
1 支承块进场验收
支承块验收标准
弹性支承块是无砟轨道道床施工的关键性构件，由中铁十一局莱芜制枕厂统一制作，进场时必须携带合格证和出厂检验报告。
进场后按技术条件要求对支承块的表面质量及预埋件尺寸、装配质量等项目进行检查，做好质量状态标识，不合格产品严禁投入使用。
混凝土支承块外形尺寸偏差和外观质量要求详见《重载铁路无砟轨道工程质量验收实施细则（暂行）》表。
表支承块外形尺寸偏差和外观质量要求
根据业主会议决定，我部只需进行上表所示的第11～15项验收，以及橡胶套靴密贴程度（底面和套靴帽檐下4cm 范围内）的验收。
东安出口前期施工时，因为验收项目不确定、标准不统一等原因，耽误了一定的时间。
验收实施
弹性支承块式进场后，配备一台8t吊车，专用吊具一套，工人4个，开始进行吊装卸车。
支承块堆码不允许超过三层，每层之间垫两排间距60cm的方木条。
卸车时统一指挥，工人配备安全防护用具，吊车作业半径内不允许无关人员进入。
卸车时防止碰坏支承块，逐块检查验收。
不合格品堆码在旁边，统一回厂处理。
东安出口前期施工时，因为工人及吊车不熟练，卸车速度缓慢，并且出现了许多不必要的磕碰。
由于施工便道太陡，重车行走困难，好几次停在半坡上不来。
2 轨排组装
轨排架
轨排组装用工具轨应采用与正线轨型相同的钢轨，工具轨应无磨损、变形、损伤、毛刺等。
轨排支撑架应具有足够的强度、刚度和稳定性，其材料质量及结构应符合施工工艺设计要求。
支撑架应架设牢固，并与钢轨垂直，间距及安置应便于调整、拆卸和混凝土浇筑。
东安出口轨排架采用宝鸡世航的产品。
进场后有测量班统一进行进场验收。
轨排架上根据夹具的尺寸用喷漆作标记，以受力对称，保证吊装安全。
组装平台小车
组装平台小车按照一榀排架的尺寸数据加工制作，按照支承块的位置尺寸，使用角钢焊加横向和竖向的限位卡，并为了轨排架一次吊装到位，用大号角钢焊。
底部安装小轮子，便于人工进行移动。
轨排组装
（1）用龙门吊或吊车吊起吊具，缓慢放置到支承块上，将角钢对称放入预埋铁座中间，缓慢起吊，吊至组装平台上，放入限位卡之间。
（2）扣件的安装：安装T型螺栓，放入两侧的轨距挡板，放入轨下垫板。
（3）用龙门吊或吊车吊起夹具，夹紧轨排架，吊运至组装平台正上方，将轨排架和支承块中心对齐后缓慢下落，将支承块卡入轨排架的钢轨位置。
（4）用标准扣件将轨排架与支承块连接成轨排：安放绝缘轨距块，安装弹条和螺母平垫圈，之后人工安放螺母，然后采用扳手上紧，最后采用扭力扳手拧紧，以弹条中部下颚刚接触绝缘块为准。
（5）轨排组装完成后，用拖车运至作业面。
注意事项
支承块上编号一侧朝向线路两侧。
支承块表面外高内低，外侧有“ZT11LW XXX”字样（XXX代表三位阿拉伯数字），内侧有“ZNTZ 2013”字样。
支承块表面及套靴无破损，包装袋及透明胶带牢固无断裂，如出现断裂现象及时用打包机补设。
支承块应方正，间距允许偏差不应大于5mm。
3 弹条Ⅶ型扣件安装
本节内容参考《弹条Ⅶ型扣件安装说明书》，并结合本工程实际情况进行简述。
部件组成及说明
弹条Ⅶ型扣件（以下简称扣件）由T型螺栓、平垫圈、螺母、弹条、轨距挡板、绝缘轨距块、轨下垫板和预埋铁座组成，此外为了钢轨高低位置调整需要，还包括轨下调高垫板和轨距挡板下调高垫板。
东安隧道施工未使用到调高垫板。
（1）T型螺栓：分为Ⅰ型和Ⅱ型两种，正常组装或调高量不大于10mm时采用Ⅰ型，调高量大于10mm时采用Ⅱ型；螺栓长度对应不同的螺栓型号。
东安出口施工采用Ⅰ型，型号为T2-1。
（2）轨距挡板：分两种型号，即7号和11号，标准轨距时外侧采用7号，内侧采用11号。
正常组装或调高量不大
于10mm时采用Ⅰ型，调高量大于10mm时采用Ⅱ型。
东安出口为采用标准轨距。
（3）绝缘轨距块：分为为Ⅰ型和Ⅱ型两种，分别配用60kg/m和7560kg/m钢轨，Ⅰ型分8号、10号、12号、14号和16号五种，标准轨距时外侧采用14号，内侧采用10号。
Ⅱ型分9号、11号、13号和15号四种，标准轨距时外侧采用13号，内侧采用11号。
东安出口配用60kg/m钢轨，采用Ⅰ型绝缘轨距块。
铺设顺序及要求
不得利用预埋铁座进行支承块位置调整或轨道调整作业，以免造成预埋铁座顺坏。
在支承块铺设过程中，对所有外露的扣件部分采用适当的防护措施进行包装，以保持清洁并防止锈蚀。
每次安装前涂油，在混凝土施工过程中加盖防尘罩和彩条布保护支承块及扣件和工具轨。
（1）清除两预埋铁座间支承块承轨面的泥污和预埋铁座内的砂浆。
（2）将T型螺栓安装在预埋铁座上。
（3）将轨距挡板安装在预埋铁座上，并固定T型螺栓。
（4）将轨下垫板安放在轨距挡板之间。
轨下垫板的两个边耳应卡住轨距挡板。
（5）清除轨底污泥，铺设钢轨。
在施工工程中，轨排架难免沾上混凝土，每次铺设钢轨前务必清除干净，并涂油，以便下次清理。
（6）安放绝缘轨距块。
安放安放绝缘轨距块时，不得猛烈敲击绝缘轨距块使其入位，绝缘轨距块不得压住轨下垫板。
（7）将T型螺栓螺纹部分涂油，安装弹条、平垫圈和螺母，拧紧螺母以紧固弹条。
弹条的紧固以弹条中部前端下颚与绝缘轨距块接触为准，此时紧固扭矩约为150N·m。
在现场大规模安装前，先取10根支承块进行试安装，以测出使弹条能安装到位的实际安装扭矩，然后以实际安装扭矩的平均值进行大规模安装；应采用可控制扭矩的扳手或机具。
（8）现场施工时，为便于快速组装，外侧扣件（7号轨距挡板和14号绝缘轨距块）统一采用红漆喷涂。
在轨排拆除后，安排专人对扣件上的泥污进行清理。
养护维修要求
（1）如遇有少量高低和水平不平顺时，可垫入轨下调高垫板和轨距挡板下调高垫板。
轨下调高垫板的总厚度不宜大于5mm，数量不宜超过2块；轨距挡板下调高垫板由两片组成，分别从支撑块两侧插入，安装时应齿牙啮合，总厚度不宜超过15mm，数量不宜超过2副。
当调高量大于10mm时采用Ⅱ型T型螺栓。
（2）使用中弹条条中部前端下颚与绝缘轨距块离缝不宜大于2mm，以塞入一张普通纸张为准，扣件松弛应及时复拧。
（3）使用中如发现扣件部件损坏应及时更换。
（4）螺母和T型螺栓应定期涂油作业，并采取相应措施延缓锈蚀。
（5）接触为准，此时紧固扭矩约为150N·m。
