8第八章标准件和常用件

d1
d2
对于标准齿轮，节圆和分度圆 是一致的。
(2)分度圆齿距P和分度圆齿厚S 分度圆上相邻两齿廓上对应点之间的弧长称为齿距p。 每个齿廓在分度圆上的弧长称为齿厚S。 每个齿槽在分度圆上的弧长称为槽宽e。 齿顶圆da 分度圆d hf s 标准齿轮： S=e，P=S+e
h ha h 齿高
齿根圆df
ha 齿顶高
⒊ 标注方法
M20×2
M20-7H
外螺纹
G1
内螺纹
尺寸界线 应从 记住： 哪个直径引出?
管螺纹
注： G右面的数 字不是管螺 纹的大径， 而是它的尺 寸代号。
尺寸界线应 从大径引出！
二 螺纹紧固件的标记和画法
第二节 螺纹紧固件的规定画法和标注
螺纹紧固件就是运用一对内、外螺纹的连接作用来连接和紧固一些 零部件。如螺钉、螺栓、螺柱、螺母和垫圈等。
一. 键
1. 键的型式和规定标记
类型 平键 GB/T 1096 键 b×L 半圆键 GB/T 1099.1 键 b×h×D 钩头楔键 GB/T 1565 键 b×L 图例 规定标记
8.4 键
一、键 联 接
键
与
销
轮
轴
第四节
键和销
10
5
5
附件15
第三节
二、销联接
键、销和滚动轴承
销：也是标准件，通常用于零件间的连接或定位。
（三）管螺纹 螺纹代号：牙型代号 尺寸代号 旋向 非螺纹密封的内、外管螺纹，G
用螺纹密封的圆柱内管螺纹， 用螺纹密封的圆锥内管螺纹，RC 用螺纹密封的圆锥外管螺纹，R2
例如：G 1 1 2 LH （四）锯齿形螺纹
RP
R1
R1 1 2
螺纹代号：牙型代号 公称直径X导程（螺距）—精度等级 旋向 例如：B70 × 10（P5）LH—8c
• 仅牙型符合标准，直径或螺距不符合标准的，称特殊螺纹。
• 对于牙型不符合标准的，称非标准螺纹，如方牙螺纹。
3 螺纹的结构 螺纹的末端：为便于装配，防止螺纹起始圈损坏，常在螺纹 的起始处加工出倒角、倒圆等结构。
螺尾和退刀槽：车削螺纹时，刀具接近螺纹末尾处要逐渐离 开工件，因此，螺纹收尾部分的牙型是不完整的，这部分螺 纹称为螺尾。为避免产生螺尾，可预先在螺纹末尾处加工出 退刀槽，然后再车削螺纹。
3 螺栓连接件的连接画法 螺栓长度
l 1 2 h mmax a
h = 0.15d m = 0.8d 基本规定：
•两零件的接触表面画一条线，不接触表面画两条线；
•两零件邻接时，不同零件的剖面线方向应相反，或方向一致、 间隔不同；
•对于紧固件和实心件，若剖切平面通过它们的基本轴线时，则 这些零件按不剖绘制，仍画外形，需要时可采用局部剖视。
圆柱齿轮——用于两平行轴之间的传动； 圆锥齿轮——用于两相交轴之间的传动； 蜗杆蜗轮——用于两交叉轴之间的传动。
一、圆柱齿轮
圆柱齿轮常用在两平行轴 间的传动，根据齿形的不同， 可分为直齿圆柱齿轮、斜齿圆 柱齿轮及人字齿圆柱齿轮等。
（一）直齿圆柱齿轮的基本知识
1.齿轮各几何要素的名称和代号 （1)节圆直径d'和分度圆直径d 齿轮的传动可以假想为两个圆 作无滑动的纯滚动，这两个圆称为 齿轮的节圆，用d‘表示。 节圆与连心线的交点称为节点。 就单个齿轮而言，分度圆是设计、 制造齿轮时进行计算和齿轮分度的 基准圆，用d表示。
旋转方向
旋 进 方 向
旋转方向
右旋
左旋
牙型、公称直径、线数、螺距和导程、旋向 当一对内、外螺纹连接时，上述五项要素必须完全一致。
改变上述五项要素中的任何一项，就会得到不同规格和不 同尺寸的螺纹，为便于设计与生产，国标对有些螺纹的牙型、 直径和螺距，都作了规定：
• 三个要素都符合标准的，称标准螺纹。
第二系列
1.75 2.25 2.75 (3.25) 3.5 (3.75) 4.5 5.5 (6.5) 7 9 (11) 14 18 22 28 36 45
注：1.选用模数时，应优先选用第一系列；其次选用第二系列；括号 内的模数尽可能不用。 2.本表未摘录小于1的模数。
（4）传动比 i
主动齿轮转速n1与从动 齿轮转速n2之比。
螺钉 M d × l GB/T 70.1—2000
常见的几种错误画法：
允许将螺纹画到底
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
画在何处？
应为?度
剖面线画到 ?位置
倾斜?度
2 紧定螺钉用于固定两个零件的相对位置，使之不产生相对运动。
附表9：GB/T 73(71 75)-1985
三、螺柱连接(附表11：GB/ T 897(-900)--1998
外 圈 滚 珠 内 圈 保持架
●
按其承受的载荷方向分为： ☆向心轴承—主要承受径向力 ☆推力轴承—主要承受轴向力 ☆组合轴承
代号和标记 滚动轴承代号是由基本代号、前置代号和后置代号组成。 前置代号和后置代号是轴承在结构形状、尺寸、公差和技术要 求等方面有改变时，在基本代号前后添加的补充代号，具体规
螺柱长度l=&+h+m+a
旋入长度bm： 钢和青铜 bm=d， 铝 bm=2d
铸铁bm=1.25d~1 .5d
例：找出下图的错误。
第三节 齿轮的几何要素和规定画法
齿轮是传动零件，其作用是用来传递动力、改变转速和运 动方向。齿轮的参数中只有模数和压力角已标准化，因此它属 于常用件。 常见的齿轮有：圆柱齿轮、圆锥齿轮、蜗轮蜗杆。
i=n1/n2=z2/z1
（5)中心距a a
两圆柱齿轮轴线之间 的最短距离，称为中心距。
d1 d 2 m z1 z 2 a 2 2
2. 直齿圆柱齿轮各几何要素的尺寸计算
基本几何要素：模数m、齿数z
名称 齿顶高 齿根高 齿 高 分度圆直径 齿顶圆直径 齿根圆直径
代号 计算公式 ha ha=m hf hf =1.25m h h=2.25m d d=mz da da=m(z +2) df df =m(z- 2.5)
一、螺栓连接 附表10
螺栓用来连接不太厚的、并能钻成通孔的零件。 1 单个螺栓连接件的规定画法
例： 螺母 GB6172 M12
国标号
螺纹规格
2d
3.垫圈
规定标记： 例：垫圈GB95 12
规格 指用于M12的 螺栓或螺钉
简化画法： 0.15d
1.1d 2.2d
0.8d
2.六角螺母 规定标记：
简化画法：
第八章 标准件和常用件
标准件：在结构、尺寸等各方面都标准化的机件。如螺栓、螺母
常用件：仅部分重要参数已标准化、系列化的机件。如齿轮等
标准化、系列化、通用化，统称为“三化”。 实现三化的意义： 1 可减少设计工作量，缩短设计周期，降低设计成本。 2 可使用专业化机床和专用刀具加工机件，可实现大批
量生产，降低生产与加工成本。
画图步骤：
先画俯视图较方便
δ2 L
0.3d
﹠ 被连接件的孔径=1.1d ﹠ 两块板的剖面线方向相反 ﹠ 螺栓、垫圈、螺母按不剖画 ﹠ 螺栓的有效长度按下式计算 L计=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d 计算后查表取标准值
δ1
二、螺钉连接 螺钉分为连接螺钉和紧定螺钉 1 连接螺钉用于连接不经常拆卸、并受力不大的零件。附表5-8
S
P
螺距P和导程S：螺纹相邻两牙在中径线上对应两点间的轴向距离
在同一条螺旋线上的相邻两牙在中径线上对应两 点间的轴向距离，称为导程。
单线螺纹：螺距等于导程，即P=S 多线螺纹：导程等于螺距乘线数，即 S = nP
旋向：顺时针旋转时旋入的螺纹，称为右旋螺纹。
逆时针旋转时旋入的螺纹，称为左旋螺纹。
旋 进 方 向
右旋 左旋
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长：L 短：S 中等：N
☆粗牙螺纹允许不标注螺距； ☆单线螺纹允许不标注导程与线数； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。
螺纹中径:牙型上沟槽和凸起宽度相等的地方的假想圆柱的直径。 螺纹中径的尺寸公差代用来确定螺纹配合的性质，即确定是间隙配 合、过渡配合、过盈配合其中一种。 没有中径尺寸就不能确定螺纹的配合性质 做螺纹时,可以选用和中径一样的圆钢辊丝
（二）圆柱齿轮的规定画法
1. 单个圆柱齿轮 齿顶圆的画法 分度圆的画法 齿根圆的画法


（全剖视图） （按螺旋ຫໍສະໝຸດ Baidu的大小画）
直 齿
斜齿
人字齿
2. 圆柱齿轮的啮合画法
全剖视图的画法： 1）.画小齿轮 2）.画大齿轮
画大齿轮的齿根线 画大齿轮的齿顶线 画大齿轮的左视图
视图的画法：
注意：
（1）.相互啮合的齿轮两分度圆（分度线） 相切（重合）； （2）.一个齿轮的齿顶线和另一个齿轮的 齿根线间应有0.25m的间隙。
19
小径d1 大径d
2 螺纹的要素 螺纹牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状。 常见的有三角形、梯形、锯齿形和方形等。
公称直径：指代表螺纹尺寸的直径，即螺纹大径的基本尺寸。
外螺纹用d表示，内螺纹用D表示。
外螺纹小径用d1表示，内螺纹小径用D1表示。
小径D1 大径D
线数n：沿一条螺旋线形成的螺纹，称为单线螺纹； 沿轴向等距分布的两条或两条以上的螺旋线形成的螺 纹，称为多线螺纹。
hf 齿根高
h=ha+hf
(3)齿轮模数m 设：齿数为 z，则有：分度圆周长=d=zp，即 d=(p/ ) z。 令m =(P/ ) ，则 d=mz 。 渐开线圆柱齿轮模数的标准系列(GB1357-87)
第一系列 1 8 1.25 10 1.5 12 2 16 2.5 20 3 4 5 6
25 32 40 50
第八章 标准件和常用件
第1节 螺纹和螺纹紧固件 第2节 齿轮以及圆柱齿轮的规定
第3节 键、销和滚动轴承
第4节 弹簧
基本要求： （1）了解螺纹的基本要素，并掌握螺纹的画法、标注及查表方法。 （2）熟练掌握螺纹连接件的画法、规定标记及查表方法。 （3）掌握齿轮的基本知识及直齿圆柱齿轮的规定画法。 （4）掌握键、销的连接画法、规定标记及查表方法。 （5）了解弹簧、轴承的简化画法和规定标记
种类：圆柱销（A、B、C、D型）、圆锥销、开口销。
标记：名称 国标号 公称直径╳长度 销 GB117-1986 A12 ╳60
画法：
二、销 联 接
圆柱销 零件1 圆锥销
轴
轴套
零件2
圆柱销联接
圆锥销联接
三、滚 动 轴 承
一、滚动轴承的结构、分类及代号
●
结构
分类
由内圈、外圈、滚动 体和保持架组成。
3 可提高加工精度，保证产品质量。 4 便于装配和维修，提高工效。

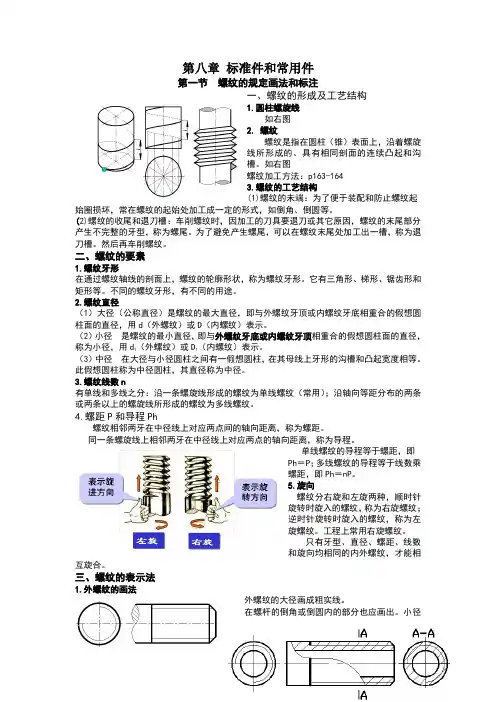

第一节 螺纹和螺纹紧固件
一、螺纹的形成、要素和结构 1、螺纹的形成 螺纹是在圆柱或圆锥表面上沿着螺旋线所形成的、具有相同 轴向剖面的连续凸起和沟槽。
螺纹分为：内螺纹和外螺纹 在圆柱（或圆锥）内表面上形成的螺纹，称为内螺纹。 在圆柱（或圆锥）外表面上形成的螺纹，称为外螺纹。
螺纹顶径：外螺纹的大径d、内螺纹的小径D1
⒉ 标注示例
例1： M 20 ×2 LH -5g6g - s
短旋合长度 顶径公差带代号 中径公差带代号 左旋
普通螺纹 大径d＝20 螺距P2 (细牙)
例2：
Tr40× 14 (P7)－7H－L
长旋合长度
中径、顶径 公差带代号 右旋
梯形螺纹 大径D＝40 螺距P7导程14线数2
定请查阅相关手册。
基本代号由轴承类型代号、尺寸系列代号和内径代号构成。 滚动轴承的标记包括名称、基本代号和国标代号三个部分， 例如： 滚动轴承 51410 GB301—1995
★右边的两位数字是内径代号。
当内径尺寸在20~480 mm范围内时， 内径尺寸=内径代号×5
如：轴承代号 6204 6——类型代号（深沟球轴承）。 2——尺寸系列（02）代号。 04——内径代号（内径尺寸=04×5=20mm）。
间隙(0.25m)
m
(三)内啮合齿轮
（四）齿轮齿条啮合
第三节
一、键联接
键、销和滚动轴承
键：是标准件，主要用来联结轴和轮子，传递扭矩。 种类：普通平键（A、B、C型）、半圆键、钩头契键。
标记：名称
宽╳长度
国标号
键 20 ╳100 GB1096-1979:宽20长100的圆头普通平键 键 B18 ╳100 GB1096-1979：宽18长100的圆头普通平键 附表16
二、螺纹的规定画法 1 单个螺纹的规定画法
2 螺纹的连接画法
本章重点
三、螺纹的种类和标注 普通螺纹 连接螺纹 螺纹 管螺纹 梯形螺纹 锯齿形螺纹 粗牙普通螺纹 细牙普通螺纹 M
非螺纹密封的管螺纹
用螺纹密封的锥管螺纹
G
RC R2 Rp R1
传动螺纹
Tr B
⒈ 标注的基本模式
螺纹代号 公称直径 × 螺距(导程/线数) 旋向
