探地雷达的工程应用及原理简介
探地雷达在隧道工程检测中的应用分析
探地雷达在隧道工程检测中的应用分析随着交通事业的不断发展，隧道数量逐年增加，运营中出现的病害也屡见不鲜，但隧道建成以后用常规方法很难对衬砌质量作出系统评价。
地质雷达利用高频电磁脉冲波探测目标介质的介电常数，能够快速准确地掌握衬砌结构的厚度、衬砌裂隙及背后空洞等情况。
本文就探地雷达在隧道工程检测中的应用进行简要的分析。
标签：探地雷达隧道工程检测隧道是修建在山岭、河道、海峡及城市地面以下，供车辆、行人、流水、管线通过，或用作采掘矿藏、军事设施、人防设施等的地下通道和构筑物。
它能穿越地表的障碍，并有缩短线路、防空袭、容易调温和不占地面空间等优点。
隧道工程的检测是一项技术要求高，而且相对危险的工作内容，探地雷达作为一种新型的检测仪器，现已被广泛应用于隧道工程检测中，其具有操作安全、获取数据准确、真实、便于携带等特点。
1探地雷达在隧道工程检测中的工作原理与作用探地雷达又称地质雷达，是一种新兴的高分辨率物探设备，在国内隧道工程中，探地雷达现已被广泛应用于地质检测等施工环节。
在隧道工程检测中，探地雷达有效应用了现代非侵入性探测技术，即不必将传感器放入隧道检测介质内，就可以安全的在地面与地下进行各种现场数据检测操作。
在隧道工程检测中，探地雷达的工作原理主要是借助探地雷达所产生的高频电磁波，以宽频带短脉冲形式通过天线向地下发射，并在岩层中透射，遇反射目标后返回地面，由接收天线接收。
探地雷达具有安全、高效、便于携带等优点，但是它探测的目标距离普遍较短，难以进行较深隧道的检测工作。
探地雷达在隧道工程检测中的应用，其所具有的作用是十分重大的。
探地雷达不但可以提高隧道工程检测的安全系数，而且有效保证了隧道工程检测数据的科学性和可靠性，这对于隧道工程的开展和进行都是极其重要的。
探地雷达是现代隧道工程检测中所应用的主要科学仪器之一，探地雷达的应用对于推动隧道工程建设和工程建设行业的发展也具有深远意义。
隧道工程多是在较深的地下进行施工和操作的，其危险系数自然相对较大，传统的隧道工程检测多是由技术人员深入到隧道深处，这样必然会引起安全隐患和工程事故的发生。
探地雷达在工程地质勘察中的应用

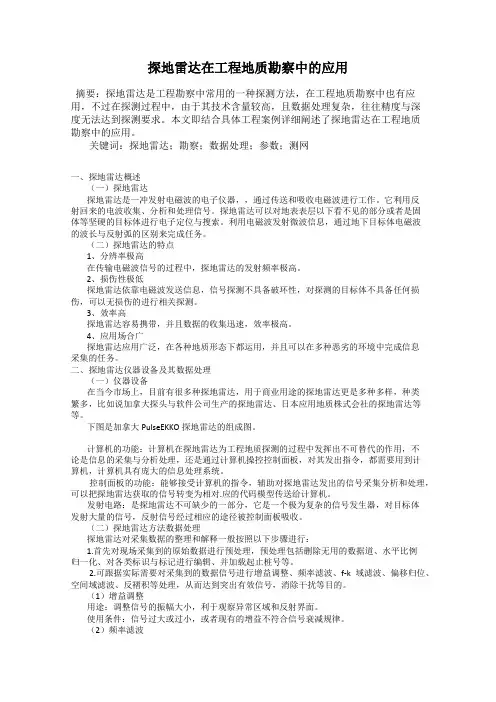

探地雷达在工程地质勘察中的应用摘要：探地雷达是工程勘察中常用的一种探测方法，在工程地质勘察中也有应用，不过在探测过程中，由于其技术含量较高，且数据处理复杂，往往精度与深度无法达到探测要求。
本文即结合具体工程案例详细阐述了探地雷达在工程地质勘察中的应用。
关键词：探地雷达；勘察；数据处理；参数；测网一、探地雷达概述（一）探地雷达探地雷达是一冲发射电磁波的电子仪器，，通过传送和吸收电磁波进行工作。
它利用反射回来的电波收集、分析和处理信号。
探地雷达可以对地表表层以下看不见的部分或者是固体等坚硬的目标体进行电子定位与搜索。
利用电磁波发射微波信息，通过地下目标体电磁波的波长与反射弧的区别来完成任务。
（二）探地雷达的特点1、分辨率极高在传输电磁波信号的过程中，探地雷达的发射频率极高。
2、损伤性极低探地雷达依靠电磁波发送信息，信号探测不具备破环性，对探测的目标体不具备任何损伤，可以无损伤的进行相关探测。
3、效率高探地雷达容易携带，并且数据的收集迅速，效率极高。
4、应用场合广探地雷达应用广泛，在各种地质形态下都运用，并且可以在多种恶劣的环境中完成信息采集的任务。
二、探地雷达仪器设备及其数据处理（一）仪器设备在当今市场上，目前有很多种探地雷达，用于商业用途的探地雷达更是多种多样，种类繁多，比如说加拿大探头与软件公司生产的探地雷达、日本应用地质株式会社的探地雷达等等。
下图是加拿大PulseEKKO探地雷达的组成图。
计算机的功能：计算机在探地雷达为工程地质探测的过程中发挥出不可替代的作用，不论是信息的采集与分析处理，还是通过计算机操控控制面板，对其发出指令，都需要用到计算机，计算机具有庞大的信息处理系统。
控制面板的功能：能够接受计算机的指令，辅助对探地雷达发出的信号采集分析和处理，可以把探地雷达获取的信号转变为相对.应的代码模型传送给计算机。
发射电路：是探地雷达不可缺少的一部分，它是一个极为复杂的信号发生器，对目标体发射大量的信号，反射信号经过相应的途径被控制面板吸收。
地质雷达原理及应用
振幅
时间窗 Δt
[t]
[t]
原始信号 采集后复制的信号
时间窗 = 样点数 * Δt
1
Δt
采样周期
采样频率 =
Δt
为什么雷达不是实时采样?
周期
1
重复采样原理（取样示波） 2
3
发射机发射的信号 4
5
6
脉冲重复频率！
7
8
1
2
3
接收机接收的信号 4
5
6
每一个采样周期，发射机都发射一个完整的
7
脉冲信号，接收机记录其中一个点的信号
1、垂直分辨率 我们将探地雷达剖面中能够区分一个以上反射界面的能力称为垂直
分辨率。
水平分辨率随深度的增加而降低
例: 800MHz 天线,介质速度 100m/us -> λc = 12.5cm δr = 3cm 在深度 10cm时 δl = 8cm 在深度 50cm 时δl = 18cm 在深度 100cm时 δl = 25cm
电磁波的传播路径
发射机
土壤 (εr,σ)
X 空气波
接收机
地下直达波 D
反射波
目标物
实际雷达图像的直达波
直达波 反射目标体 杂波
单道波形
叠加次数：叠加是通过平均来提高信噪比，噪声水平是叠加次数 平方根的倒数。 两种叠加方式：样点叠加（在点测时使用），优点是采集 时天线不动，效果好；道叠加（时间和距离采集时使用） 优点是方便。
t2
4H 2 v2
x2 v2
图1 地质雷达探测原理示意图
t
4z2 x2 v
图中T为发射天线, R为接收天线, 两者间距为X, H 为反射点的埋深。波从T出发, 按几何光学原理经。
探地雷达原理及应用
探地雷达原理及应用探地雷达是一种利用电磁波进行地下探测的装置，其原理基于电磁波在地下传播时的特性和地下物质对电磁波的反射、散射、透射等现象。
探地雷达可以用于勘探、地质调查、资源勘测、环境监测、灾害预警等领域。
探地雷达的原理主要有三个方面：脉冲发射、多通道接收和时间域分析。
首先，在探地雷达中，发射器会发出一个脉冲电磁波信号，这种信号一般具有宽带、高功率、短脉冲的特点。
这个脉冲信号会通过天线发射到地下，经过传播后一部分被地下物体反射、散射或透射回来。
其次，多通道接收是探地雷达的另一个重要原理。
雷达接收系统会利用多个接收天线来接收地下反射回来的信号，通过采集这些信号的幅值、相位、时间差等信息，可以得到地下物体的位置、形状、材质等特征。
最后，探地雷达还会利用时间域分析的原理来处理接收到的信号。
时间域分析是指通过观察信号在时间上的变化来分析地下物体的特性。
例如，如果地下存在一个金属物质，那么它会对电磁波产生反射，因此在接收到的信号中可以观察到一个明显的回波。
通过分析这个回波的幅值、相位、时间，就可以获取地下物体的一些信息。
探地雷达的应用十分广泛。
在勘探领域，探地雷达可以用于寻找地下矿藏、石油、地下水等资源，通过分析地下物体的特性来判断其类型、储量等。
在地质调查上，探地雷达可以用于检测地下的地层结构、地下洞穴、断层等地质特征。
在环境监测方面，探地雷达可以用于检测地下污染物、地下管线等，以保护环境和预防灾害。
此外，探地雷达还可以用于考古学研究、土壤研究、地震预警等领域。
总之，探地雷达是一种基于电磁波传播的原理，通过发射脉冲信号、多通道接收和时间域分析等方法来探测地下物体。
其在勘探、地质调查、环境监测等领域具有重要的应用价值，为科学研究和社会发展提供了关键的技术手段。
探地雷达在水泥混凝土路面改造中的应用
探地雷达在水泥混凝土路面改造中的应用1. 引言1.1 探地雷达技术概述探地雷达技术是一种利用电磁波穿透地质介质探查地下结构和地质特征的技术。
它通过发射电磁波并接收反射回来的信号来获取地下物体的位置、形态和性质信息。
探地雷达技术具有高分辨率、非破坏性和实时性等优点，被广泛应用于土壤勘探、地下管线检测、建筑结构监测等领域。
探地雷达技术的原理是利用电磁波在不同介质中传播时会产生不同的反射或折射现象来探测地下结构。
当电磁波遇到介质边界或地下物体时会发生反射和透射，通过接收这些反射信号可以得到地下结构的信息。
根据反射信号的强度和时间延迟可以判断地下物体的深度、形状和性质，实现对地下结构的非破坏性探测。
探地雷达技术在水泥混凝土路面改造中具有重要的应用价值，可以帮助工程师快速准确地获得路面下的结构信息，指导施工过程，提高工程质量和效率。
通过探地雷达技术，可以实现对水泥混凝土路面下隐患和瑕疵的检测和分析，为改造工作提供科学依据和技术支持。
探地雷达技术的应用将为水泥混凝土路面改造工程带来新的突破和创新，推动行业的发展和进步。
1.2 水泥混凝土路面改造的背景水泥混凝土路面作为城市道路的主要材料之一，具有承载能力强、耐久性高的特点，广泛应用于城市道路建设和维护中。
随着城市交通的快速发展和车辆通行量的不断增加，现有水泥混凝土路面出现了裂缝、变形等问题，需要进行及时的改造和维护。
水泥混凝土路面改造是指对现有路面进行修复、翻新或加固，以提高其承载能力和耐久性，延长路面使用寿命。
传统的水泥混凝土路面改造工艺复杂，需要停车限行，施工周期长，影响交通通行。
寻求一种快速、准确、非破坏性的改造方法变得尤为重要。
2. 正文2.1 探地雷达在水泥混凝土路面改造中的原理探地雷达是一种通过电磁波来探测地下物体的无损检测技术。
在水泥混凝土路面改造中，探地雷达可以通过发送高频电磁波并接收反射信号来获取地下物体的位置、形状和尺寸等信息。
其原理主要包括电磁波的发射、地下物体的反射和信号的接收处理。
探地雷达在道路工程检测的应用
探地雷达在道路工程检测的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好性能和可靠性，需要采用有效的检测技术对其进行评估和监测。
探地雷达作为一种先进的无损检测技术，在道路工程检测中发挥着越来越重要的作用。
一、探地雷达的工作原理探地雷达是一种利用高频电磁波来探测地下介质分布的设备。
它通过向地下发射高频电磁波脉冲，这些电磁波在地下传播过程中遇到不同电性介质的界面时会发生反射和折射。
探地雷达接收并记录这些反射波的时间、振幅和相位等信息，通过对这些数据的处理和分析，可以推断地下介质的结构、性质和分布情况。
在道路工程检测中，探地雷达通常使用的电磁波频率在几百兆赫兹到数吉赫兹之间。
电磁波在道路结构层中的传播速度取决于介质的电性参数，如介电常数等。
通过测量电磁波在不同层位的传播时间，可以计算出各层的厚度；而反射波的振幅和相位变化则可以反映介质的电性差异，从而判断道路结构层中是否存在缺陷、空洞、含水区域等异常情况。
二、探地雷达在道路工程检测中的应用领域1、道路结构层厚度检测准确测量道路结构层的厚度对于评估道路的承载能力和使用寿命至关重要。
探地雷达可以快速、无损地检测出沥青面层、水泥稳定基层、底基层等各层的厚度，与传统的钻孔取芯检测方法相比，具有效率高、代表性强、不破坏路面等优点。
2、道路病害检测道路在使用过程中可能会出现各种病害，如裂缝、松散、脱空、沉陷等。
探地雷达能够探测到这些病害的位置、形态和大小，为道路的养护和维修提供准确的依据。
例如，对于裂缝病害，探地雷达可以检测出裂缝的深度和走向；对于脱空病害，能够确定脱空区域的范围和程度。
3、道路基层和路基含水量检测含水量是影响道路基层和路基稳定性的重要因素。
探地雷达可以通过测量电磁波在介质中的传播特性来间接推算出含水量的分布情况，帮助工程人员及时发现潜在的水损害问题，并采取相应的措施进行处理。
4、地下管线探测在道路改扩建或维护工程中，需要了解地下管线的分布情况，以避免施工对管线造成破坏。
探地雷达的原理与应用
探地雷达的原理与应用1. 简介探地雷达是一种利用电磁波探测地下物体的仪器设备。
它通过发送电磁波并接收它们的反射波来获取地下物体的位置和性质信息。
探地雷达广泛应用于地质勘探、地下管线检测、考古学研究等领域。
本文将介绍探地雷达的工作原理和应用。
2. 工作原理探地雷达的工作原理基于电磁波在介质中的传播特性。
当电磁波传播到介质边界时，会发生折射、反射和透射现象。
探地雷达利用这些现象，通过测量反射波的时间、强度和频率等参数来获取地下物体的信息。
2.1 发射与接收探地雷达通过天线向地下发送电磁波，然后接收反射波。
发射天线通常是一个高频振荡器，它产生一系列特定频率的电磁波。
接收天线将接收到的反射波转化为电信号，并送入信号处理模块进行处理。
2.2 反射波信号处理探地雷达接收到的反射波信号包含了地下物体的信息。
信号处理模块通过分析接收到的信号的强度、时间延迟和频率等特征，将其转化为地下物体的位置、形状和性质等信息。
2.3 电磁波与地下物体的相互作用电磁波与地下物体的相互作用是探地雷达的核心。
当电磁波遇到地下物体时，会发生三种主要的相互作用：散射、吸收和传导。
•散射：地下物体会使入射的电磁波发生散射，即波的传播方向改变。
散射波将被接收天线接收到，并用于测量地下物体的位置和形状。
•吸收：地下物体会吸收一部分电磁波的能量，导致反射波的强度减弱。
通过测量反射波的强度，可以推测地下物体的性质，如材料类型和含水量等。
•传导：地下物体也可以通过传导方式传播电磁波。
通过测量传导波的时间延迟，可以推测地下物体的深度。
3. 应用领域探地雷达在多个领域具有重要的应用价值。
3.1 地质勘探在地质勘探中，探地雷达被用于探测地下矿藏、岩层结构、地下水位和地下水质等信息。
通过分析反射波的特征，地质学家可以推测地下的地质构造，为资源勘探提供指导。
3.2 地下管线检测在城市建设和基础设施维护中，探地雷达被广泛应用于地下管线的检测。
通过探测地下管线的位置和深度，可以避免在施工或维护过程中损坏地下管线，提高工作的安全性和效率。
探地雷达技术在道路检测中的应用
探地雷达技术在道路检测中的应用摘要：在道路工程建设中与施工完成后都必须通过严格的检测来确定分部分项工程或整个工程的质量状况，在此基础上进行施工方案优化或针对具体问题和缺陷进行整改，从而从根本上保证道路工程的质量。
探地雷达作为一项先进的无损检测技术，目前正广泛应用于道路检测领域。
为了使探地雷达技术在道路检测领域发挥更好的作用和效果，本文对探地雷达技术在道路检测中的应用进行了分析与探讨，旨在为相关检测提供参考。
关键词：探地雷达技术；道路检测；应用一、探地雷达技术的组成经过多年的发展，探地雷达技术在探测地下结构等领域已较为成熟，虽然在功能上可能存在某些区别，但大多数探地雷达系统的组成是类似的。
三维探地雷达系统主要由雷达主机、外接天线、发射机和接收机等组成。
二、探地雷达技术的工作原理探地雷达技术，也被称为地质雷达技术，主要由发射部分和接收部分组成，发射部分通常由发射机和向外辐射电磁波的天线组成，在使用探地雷达技术时，技术人员可以通过操作设备经发射天线发射电磁波，向地面发射高频电磁波，然后由高频电磁波反馈相关信息，如果在发射过程中遇到了其他物体，就会在传播过程中产生一定的反射现象，反射回来的电磁波就会被探地雷达技术中的接收天线接收，那么工作人员就可以根据天线的接收信号，对信息进行收集和分析，能够根据反射回来的信号，分析地下的实际情况，也能够分析地表质量。
与此同时，在发射过程中，探地雷达技术也可以通过接收天线，接收到地面表层的电磁信号，也可以通过反射波、直达波的反射信号，显示出相关信息。
此外，探地雷达技术，也会具有一定的雷达波工作原理。
雷达图形通常以脉冲反射波的形式，记录相关信息，波形分别是黑色和白色，或者会用彩色和灰色来表示不同的反射信号。
因此，不同的颜色也会成为专业技术人员，分析探地雷达图像的依据，能够根据反射的颜色进行地质解释。
此外，探地雷达技术，能够有效应用于路基路面的检测工作中，技术人员可以利用探地雷达技术发射天线，向目标物体发射高频的脉冲电磁波，然后利用先进的专业设备接收天线，接收反射回来的电磁波，根据反射回来电磁波的信息探测目标体的空间位置以及空间分布情况。
2024版探地雷达应用ppt课件
图像增强和特征提取方法研究
图像增强
通过直方图均衡化、对比度拉伸等方法提高图像 质量
特征提取
利用边缘检测、纹理分析等手段提取图像中的关 键信息
多尺度分析
采用小波变换、多分辨率分析等方法，实现多尺 度特征提取
目标识别和分类算法应用
目标识别
基于模板匹配、深度学 习等方法实现目标识别
分类算法
应用支持向量机、随机 森林等分类器对目标进
测精度和效率；
应用拓展
探地雷达将在更多领域得到应用， 如环境监测、资源勘探等，和队 伍建设，提高从业人员素质和能 力水平；
政策支持
加大对探地雷达领域的政策扶持 力度，推动相关产业发展和技术
创新。
感谢您的观看
THANKS
探地雷达应用ppt课件
目 录
• 探地雷达基本原理与技术 • 探地雷达系统组成及性能指标 • 典型应用场景分析 • 数据处理与解释方法探讨 • 现场操作规范与安全防护措施 • 总结回顾与展望未来发展趋势
01
探地雷达基本原理与技术
探地雷达工作原理
01
02
03
发射高频电磁波
通过发射天线向地下发射 高频电磁波，电磁波在地 下介质中传播时会遇到不 同电性的分界面。
学习收获
01
掌握探地雷达基本原理和应用技能，了解其在各领域的应用价
值；
实践经验
02
分享在实际操作中遇到的问题及解决方法，交流学习心得和体
会；
互动交流
03
针对课程内容和实践经验，展开深入讨论和交流，互相学习借
鉴。
未来发展趋势预测及建议
技术创新
随着科技的不断进步，探地雷达 技术将不断创新和完善，提高探
探地雷达在路面沉降检测中的应用
探地雷达在路面沉降检测中的应用在现代交通体系中，路面的安全性和稳定性至关重要。
路面沉降作为一种常见的道路病害，不仅影响行车的舒适性，还可能威胁到交通安全。
因此，及时、准确地检测路面沉降情况对于道路的维护和管理具有重要意义。
探地雷达作为一种高效、无损的检测技术，在路面沉降检测中发挥着越来越重要的作用。
一、探地雷达的工作原理探地雷达是一种利用高频电磁波来探测地下介质分布的地球物理方法。
它通过发射天线向地下发射高频电磁波，当电磁波遇到不同介质的分界面时，会发生反射和折射。
接收天线接收反射回来的电磁波，并将其转换成电信号进行处理和分析。
通过对反射波的传播时间、振幅、频率等特征的分析，可以推断地下介质的结构和性质。
在路面沉降检测中，探地雷达发射的电磁波能够穿透路面结构，遇到沉降区域时，电磁波的传播路径和反射特征会发生变化。
通过分析这些变化，可以确定沉降的位置、深度和范围。
二、探地雷达在路面沉降检测中的优势1、无损检测探地雷达检测不会对路面造成任何破坏，能够在不影响交通正常运行的情况下进行检测，这对于繁忙的道路来说具有极大的优势。
2、高分辨率它可以提供高精度的检测结果，能够清晰地分辨出路面结构中的细微变化和缺陷，准确地确定沉降区域的边界和深度。
3、快速高效相比传统的检测方法，探地雷达能够快速地完成大面积的检测工作，大大提高了检测效率，节省了时间和人力成本。
4、适应性强无论是沥青路面还是水泥路面，无论是干燥还是潮湿的环境，探地雷达都能够有效地进行检测，具有很强的环境适应性。
三、探地雷达检测路面沉降的流程1、检测前准备在进行探地雷达检测之前，需要对检测路段进行现场勘察，了解路面的类型、结构、交通状况等基本信息，并确定检测的路线和测点布置方案。
同时，还需要对探地雷达设备进行校准和调试，确保设备处于正常工作状态。
2、数据采集按照预定的检测路线和测点布置方案，使用探地雷达设备进行数据采集。
在采集过程中，要保持设备的匀速移动，确保数据的准确性和完整性。
探地雷达技术在道路检测中的应用
探地雷达技术在道路检测中的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好状况，及时发现潜在的问题和缺陷，各种检测技术应运而生。
其中，探地雷达技术以其高效、准确、无损等优点，在道路检测领域发挥着越来越重要的作用。
一、探地雷达技术的基本原理探地雷达技术是一种利用高频电磁波来探测地下介质分布的无损检测方法。
它通过向地下发射高频电磁波脉冲，当这些电磁波遇到不同介质的分界面时，会产生反射和散射。
接收天线接收反射回来的电磁波，并将其转换成电信号进行处理和分析，从而获取地下介质的结构、厚度、含水量等信息。
在道路检测中，探地雷达的电磁波能够穿透道路表面的沥青或混凝土层，探测到基层、底基层甚至路基的状况。
例如，可以检测出基层的裂缝、松散、空洞等缺陷，以及路基的不均匀沉降等问题。
二、探地雷达技术在道路检测中的优势1、高效性探地雷达技术能够快速地对道路进行大面积检测，大大提高了检测效率。
相比传统的检测方法，如钻孔取样，它不需要破坏道路结构，节省了时间和人力成本。
2、准确性通过对反射电磁波的精确分析，可以准确地确定道路内部缺陷的位置、大小和形状，为后续的修复和维护提供可靠的依据。
3、无损性探地雷达检测不会对道路造成任何损伤，不影响道路的正常使用，这对于交通繁忙的道路来说尤为重要。
4、多参数检测除了检测道路结构的缺陷，探地雷达还可以同时获取道路材料的含水量、介电常数等参数，为全面评估道路状况提供更多信息。
三、探地雷达技术在道路检测中的应用场景1、道路结构层厚度检测准确测量道路各结构层的厚度是评估道路质量的重要指标之一。
探地雷达可以清晰地分辨出不同结构层之间的界面，从而精确测量各层的厚度，判断其是否符合设计要求。
2、道路病害检测（1）裂缝检测能够发现道路表面和内部的裂缝，包括横向裂缝、纵向裂缝和网状裂缝。
对于细小的裂缝，也能有较好的检测效果。
（2）空洞和脱空检测道路基层或路基中的空洞和脱空会严重影响道路的稳定性和承载能力。
探地雷达的基本原理与典型工程应用
探地雷达的基本原理与典型工程应用
探地雷达是一种使用电磁波进行地下探测的设备，其基本原理是利用波与地下介质的相互作用，通过测量反射信号来获取地下目标的信息。
探地雷达的工作原理可以简单理解为发射器发送一束电磁波到地下，波经过地下介质时会与介质中的目标物相互作用，一部分能量将被散射、反射或吸收。
接收器接收到反射信号后，通过分析信号的波形、幅度、相位等特征来确定目标物的存在、位置、形状等信息。
典型的探地雷达工程应用包括：
1. 地质勘探：探地雷达可用于勘探矿产资源、地下水资源、岩土工程等。
通过测量地下介质中的反射信号，可以确定地下的岩层、矿石、地下水位等。
2. 道路和桥梁检测：探地雷达可用于检测道路和桥梁的下沉、裂缝、空洞等问题，帮助及早发现并修复地下结构的损坏。
3. 建筑物勘测：探地雷达可用于勘测建筑物的地基情况，检测地下隧道、管线的位置和状况，以确保工程施工过程的安全和可靠性。
4. 考古发掘：探地雷达可用于考古学中定位古墓葬、遗址的位置和形状，帮助考古学家了解古代文明和历史。
除了以上的应用，探地雷达还被广泛用于军事领域、环境监测、地质灾害预警等领域。
随着技术的发展，探地雷达在地下勘测领域的应用不断扩大，为人们提供更可靠、高效的地下信息获取手段。
探地雷达原理及应用
探地雷达原理及应用探地雷达是一种利用电磁波侦测地下物体的设备。
它的工作原理类似于选择性地阻抗匹配，或是在特定频率上较强的反射信号，从而使接收器可以收到地下物体发出的信号。
下面将围绕探地雷达的原理及应用展开讲解。
一、工作原理探地雷达利用的是电磁波反射的原理。
工作时，雷达通过导线杆发射一定频率的电磁波，电磁波经过地面时会在地下遇到物体而反射。
这些反射的信号会被探测器接收到，并通过处理将它们转换成数据。
为了更好的收到反射的信号，雷达应该具备尽量长的探测深度，这可能被实现通过合适的雷达频率、器件以及气候条件等。
雷达的探测效果也受到不少影响，例如，不同土壤的电导率、含水量、形态以及其他地形特征都会影响雷达的性能。
二、应用领域探地雷达是一种非常有用的工具，并能够用于许多不同领域。
以下是探地雷达应用的一些示例：1.建筑勘探：利用探地雷达可以评估地面下的土壤、岩石和岩层等物质。
这些信息可用于设计建筑和地基，同时还能够避免由于地下障碍未知带来的施工风险。
2.矿产勘探：探地雷达经常用于寻找地下的矿藏。
矿物通过其电磁性质反射出不同的信号，这些信号可以用来确定下一步的勘探方向。
3.考古研究：探地雷达可以用于考古地区的勘探，以便了解这些遗址下有什么文化遗物或其他物品。
经过研究，我们能够更好的了解历史，加深对文物价值的认识。
三、总结探地雷达是一项非常高效的科技设备，能够用于许多不同的领域。
这些应用包括建筑勘探、矿产勘探和考古研究等。
只要我们将雷达的工作原理和应用难点充分了解，就能够更好地掌握其中的使用技巧。
未来，探地雷达将在更多领域中发挥其巨大的作用。
2024年探地雷达培训课件-(带目录)
探地雷达培训课件-(带目录)探地雷达培训课件一、引言探地雷达（GroundPenetratingRadar，简称GPR）是一种非破坏性探测技术，利用高频电磁波在地下的传播特性，对地下介质进行探测和成像。
它广泛应用于工程地质、考古、环境监测、资源勘探等领域。
本课件旨在介绍探地雷达的基本原理、系统组成、数据采集与处理方法，以及其在实际应用中的案例分析。
二、探地雷达的基本原理探地雷达利用电磁波在不同介质中传播速度的差异，以及地下目标体与周围介质电性参数的差异，实现对地下结构的探测。
电磁波在传播过程中，遇到不同电性参数的界面时，会发生反射和折射，通过接收这些反射波和折射波，可以获取地下目标体的信息。
三、探地雷达系统组成探地雷达系统主要由天线、发射接收单元、数据采集与处理单元等组成。
天线是探地雷达的关键部件，用于发射和接收电磁波。
发射接收单元负责产生高频电磁波，并将接收到的信号转换为数字信号。
数据采集与处理单元负责对采集到的数据进行实时处理，提取地下目标体的信息。
四、探地雷达数据采集与处理方法1.数据采集：在进行探地雷达数据采集时，需选择合适的探测参数，如天线频率、步长、扫描速度等。
同时，为提高探测效果，还需进行天线校准、背景噪声测试等操作。
2.数据处理：探地雷达数据处理主要包括预处理、滤波、反演等步骤。
预处理包括去除背景噪声、校正天线增益等；滤波用于压制干扰波，提高信号的信噪比；反演则是将雷达数据转换为地下目标体的图像。
五、探地雷达在实际应用中的案例分析1.工程地质领域：探地雷达可用于探测地下管线、空洞、岩溶等地质目标，为工程建设提供依据。
2.考古领域：探地雷达可用于探测地下遗址、墓葬、建筑遗迹等，为考古发掘提供线索。
3.环境监测领域：探地雷达可用于监测地下水位、污染范围等，为环境保护提供数据支持。
4.资源勘探领域：探地雷达可用于探测矿产资源、地下水等，为资源开发提供依据。
六、总结探地雷达作为一种高效、无损的地下探测技术，具有广泛的应用前景。
探地雷达在隧道衬砌无损检测中的原理及应用
探地雷达在隧道衬砌无损检测中的原理及应用摘要：探地雷达是利用电磁波探测地下介质分布的一种物探方法，一般脉冲频率为105—101z。
通常地下10-'m尺度的介质分布可以被探地雷达探测到,因此探地雷达方法在地质调查（浅层与超浅层）中有着极其重要的作用。
随着工程技术的不断进步，无损化检测在隧道衬砌质量检测中应用得很广泛。
探地雷达检测方法以其高效、迅速、无损化的特点，成为隧道衬砌质量检测最常用的检测方法。
其主要适用于隧道工程衬砌质量检测中钢筋使用状况、钢筋的排布情况、厚度以及密实度等方面。
本文主要就探地雷达的基本原理和在检测中的应用两个方面具体分析。
关键词: 探地雷达原理; 隧道衬砌; 无损检测; 应用第 1 章探底雷达检测隧道的原理不同介质的电性不同会使电磁波在传播的过程中受到影响，通常有导电电导率和介电常数这两个因素影响介质电性。
其中电导率决定电磁波的探测深度，如果电导率确定的情况下，介电常数则影响电磁波的传播速度。
探测目标存在不同介质，而各介质电性不同，这就导致在探测目标中不同物体的分界面上，电磁波在传播过程中会发生回波现象。
当衬砌中产生空洞、脱空厚度不足、含水等情况时，电磁波发射与接收收会产生差异，反之若是衬砌质量良好，则不会产生差异。
如图1所示。
图1 不同物体电磁波回波现象在实际工程检测中，主频频率较高的探地雷达天线往往使用得更多。
而我们检测的对象通常为无磁性、以位移电流为主。
因此基本只需要考虑影响传播速度的介电常数，而可以忽略电导率对传播速度的影响。
其中介电常数可以计算出电磁波的传播速度。
另外雷达波的频率和地下介质电性主要决定探地雷达的穿透深度和分辨率。
一般来说随着导电率和频率的增加，探地雷达天线分辨率就越好，穿透深度就越浅。
时至今日，随着技术发展，探地雷达检测技术得到更好的进步，如今探地雷达拥有极高的分辨率，甚至可以达到厘米级。
第 2 章探地雷达在隧道衬砌中的检测流程2.1 探地雷达仪器要求满足检测衬砌厚度、衬砌内部钢架和衬砌背后的回填密实度、钢筋分布等功能是隧道工程探地雷达仪的基本要求，其中，探地雷达主机技术指标应符合下列要求：（1）不低于150dB系统增益；（2）不低于60dB信噪比；（3）不低于16位模/数转换；（4）可选择信号的迭加次数；（5)拥有一般不大于0.5ns采样闻隔；(6)可选择滤波功能；(7)具有点测、连续测量及测距轮测量功能；(8)标记位置功能有手动或自动。
浅议探地雷达的原理与应用
浅议探地雷达的原理与应用摘要：随着科技的发展各种技术仪器功能日趋完善，就探地雷达便是一个很好的例子。
探地雷达可达到无损检测，具有快速和连续检测及无破坏性等多种优点。
关键词:原理适用范围实际应用1 探地雷达工作的基本原理与天线类型及其适用范围1.1探地雷达工作的基本原理探地雷达主要由控制器、发射和接收天线组成。
控制器是雷达的核心部分，它在计算机的基础上配合信号发生触发器、模数转换器共同组成。
模数转换是决定地质雷达技术指标的核心部件，因为采样频率非常高，导致模数转换的分辨率与采样率存在矛盾，解决的办法是采用多次发射、移位采样的方式达到提高采样率的目的。
探地雷达工作时通过发射天线向地下发射高频脉冲电磁波，通过接收天线接收反射回地面的电磁波，电磁波在不同介质中传播时遇到存在电性差异的界面时发生反射，不同介质介电常数差异越大，电磁波反射效果越明显，位于地面上的接收天线在接收到反射波后，直接传输到接收机，信号在接收机经过整形和放大等处理后，经电缆传输到雷达主机，经处理后，传输到微机。
在微机中对信号依照幅度大小进行编码，并以伪彩色电平图/ 灰色电平图或波形堆积图的方式显示出来，经事后处理，可用来判断地下目标的深度、大小和方位等特性参数。
图1 为电磁波反射路径示意图，图2 为信号经过处理后的探地雷达探测剖面示意图。
图1 电磁波反射路径示意图图 2 探地雷达探测剖面示意图1.2 探地雷达天线类型及其适用范围天线是探地雷达的主要工作器件，天线的频率与结构形式决定雷达的适用范围。
天线类型以发射频率划分为低频、中频、高频。
一般100 MHz以下的天线为低频天线，频率在100~1 000 MHz范围内的天线称为中频天线，频率大于 1 000 MHz的天线称为高频天线。
天线按照结构特点可划分为非屏蔽天线、屏蔽天线；按照电性参数可划分为偶极子天线、反射器偶极子天线、喇叭状天线。
采用不同天线结构是为了获得较高的发射效率。
低频天线通常采用非屏蔽式半波偶极子杆状天线，因发射频率低，雷达波在介质中衰减小，可用于较深目标的探测，在地质勘察中经常采用低频天线。
探地雷达技术介绍
D，带通滤波 带通滤波 是去除所有道中不想要的频率。低于最低 截止频率或高于最高截止频率将被消弱或去除。cies E，背景噪声滤波 这个滤波是去除数据中的水平或近于水平特征，通过运 用一个水平空间高通滤波器。它的效果类似于抽取平均 道滤波，目的是去除随机和干扰的频率。
6，波速估计与标定
电磁波速度的估计很重要，它是进行准确时深转换的基础， 有下面几种方法估算电磁波速： a,根据地层类型和含水情况使用参考速度值；
探地雷达技术介绍
北京雷迪公司
电话 010-67621208
目
探地雷达原理
录
探地雷达的主要组成部件 探地雷达的工作方法 探地雷达的技术参数 测量参数的选择 雷达管线探测识图
与RD4000管线仪结合做管线探测
市场上几种商用雷达的主要技术特色 探地雷达在其他方面的应用
一，探地雷达原理：
探地雷达由地面上的发射天线将高频短脉冲(106---109Hz) 的电磁波定向送入地下，这种高频电磁波遇到存在电性差异 的地下地层或目标体反射后返回地面，由接收天线接收。
高频电磁波在传播时，其路径、电磁场强度与波形将随 所通过介质的电性及几何形态而变化，故通过对时域波形的 采集、处理与分析，可确定地下界面或地质体的空间位置及 结构 其最大的特点是高分辩率和高工作效率，它已成为地球 物理勘探中一种有力武器，在国民经济的诸多领域发挥着作 用!
3，控制单元的采集和显示器
雷达的数据采集主要是在控制单元中完成的， 它可在监视器进行实时显示，也可不用各厂家生产 的监视器，控制单元直接接笔记本电脑进行采集和 显示的控制。目前多数据厂家生产的雷达都有这两 种功能，如果现场不要进行数据处理工作，也可回 到室内通过高速USB口下载数据到电脑中，用专用 的数据处理软件进行处理，解释。
探地雷达原理与应用
探地雷达原理与应用
探地雷达是一种利用电磁波进行探测的地质勘探仪器，它被广泛应用于地质勘探、建筑工程、考古学等领域。
它能够非破坏性地探测地下结构和物质，为工程建设和科学研究提供了重要的信息。
本文将介绍探地雷达的原理和应用。
探地雷达的原理是基于电磁波在地下介质中的传播特性。
当探地雷达发射电磁波时，这些波会在地下介质中发生反射、折射和透射，不同介质对电磁波的反应不同，从而形成地下结构的影像。
探地雷达通过接收这些反射波来重建地下结构的图像，从而实现地下勘探。
探地雷达的应用非常广泛。
在地质勘探中，它可以用于寻找地下水、矿藏、地下管线等；在建筑工程中，可以用于检测地下隧道、桥梁、地基等；在考古学中，可以用于发现古代遗迹、古墓葬等。
此外，探地雷达还可以用于环境监测、农业生产等领域。
探地雷达的应用过程中需要注意一些问题。
首先，地下介质的特性对探地雷达的探测效果有很大影响，因此需要对地质条件进行充分了解；其次，探地雷达的探测深度和分辨率是一个矛盾体，需要根据具体情况进行选择；最后，数据处理和解释也是探地雷达应用中的关键环节，需要借助专业软件和地质知识来进行分析。
总的来说，探地雷达作为一种先进的地质勘探技术，具有很高的应用价值。
它在地质勘探、建筑工程、考古学等领域都有着重要的作用，为人们的生产生活提供了重要的支持。
随着科技的不断发展，相信探地雷达的应用领域会更加广泛，探测技术也会更加精密，为人类的发展进步做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探地雷达的工程应用
及原理简介
一、探地雷达的检测原理
探地雷达检测的基本原理是通过发射天线发射高频电磁波，当高频电磁波遇到介电常数不同的界面时，产生反射回波；根据接收天线接收到反射回波的时间和形式，确定反射界面距顶面的距离及判定反射体的可能性质。
如图1示：
实际检测时，雷达天线沿
测线从左向右移动，如图2a；
发射天线不断发射雷达电磁
波，接收天线接收到一条条雷
达回波。
将雷达回波按顺序排
列展开，便可准确、形象地反
映出地下探测目的体及反射
界面的位置（见图2b示）。
a b
图2、探测目的体、界面的雷达波反射示图
二、探地雷达的工程应用
根据前述工作原理，探地雷达被广泛应用于：
1、混凝土、沥青板厚检测，包括公路、机场、隧道衬砌等板
厚的快速、无损检测。
2、板后有无脱空的质量检测，检测成果可预测砼板是否可能
破裂，对脱空处及时采用注浆处理，可避免面板裂损后的
大面积翻修，节省大量维修资金
3、地下管线、空洞、埋设物探测，包括市政管线位置、埋深
探测；堤坝、建筑场地空洞探测；地下埋设物探测。
4、抛填体厚度、边坡滑动面检测，检测堤坝的落底界面深度；
吹填区吹填沙厚度；路基抛填厚度等。
三、试验、应用实例
我站于05年上半年购置了目前世界最先进的美国SIR3000型探地雷达，配置了多种发射频率的探测天线。
应用该设备已对市政地下管线、公路混凝土板厚、软土路基填筑界面等项目进行了十分成功的试验、应用检测。
例1、柠溪路市政地下管线探测试验。
管线埋设时，我们曾目击其开挖、埋设过程。
雷达探测试验时，地面新浇灌混凝土带表明了地下管线位置，见图3照片。
雷达探测云图如图4所示，随意探测天线跨越管线位置，仪器接收到来自管线的强烈反射波（云图中箭头所指）；设定雷达波速后
可以判断，管线顶面距地面约1.6m。
图3、柠溪路地下管线探测地面照片
图4、柠溪路地下管线雷达探测云图
例2、珠海平沙某道路工程，路基场地为深达20多米的软基。
路基施工采用抛填、铺反滤砂层、打塑料排水板、分层填压施工。
我们在填筑好的路基顶面用80MHz天线作雷达测试，见图5；得到雷达测试云图如图6a及典型雷达波形如图6b；在图6中明显可见各层面的反射信号（见图中标注）。
图5、平沙某道路顶面的
雷达检测
图6、平沙某道路雷达测试云图及典型雷达波形通过在雷达测试位置钻探证实，雷达测试判断的各层面位置均十
分准确，雷达测试结果与钻探分析结果列于表1。
例3、平沙某道路混凝土面板厚度检测。
检测场地参见图5（一），道路混凝土面板取芯检验厚度为24~26cm ；我们在路面用1500MHz 雷达天线测试，得到测试云图及典型雷达波形如图8a 、b 所示；雷达云图反映的混凝土面板厚度即为24~26cm 。
图8、平沙某路面混
凝土面板厚度检测
表1、 雷达测试、钻探检验结果表 序号
层面名称 雷达测试深度(m) 钻孔检验深度(m) 相对误差 1
反滤砂层顶面 2 2 0 2
反滤砂层底面 2.7 2.75 1.80% 3
抛填土底面 5.2 5.2 0 4 淤泥软土夹砂层 7.5 7.55 0.70%。
