低压无功补偿在工程中应用及节能

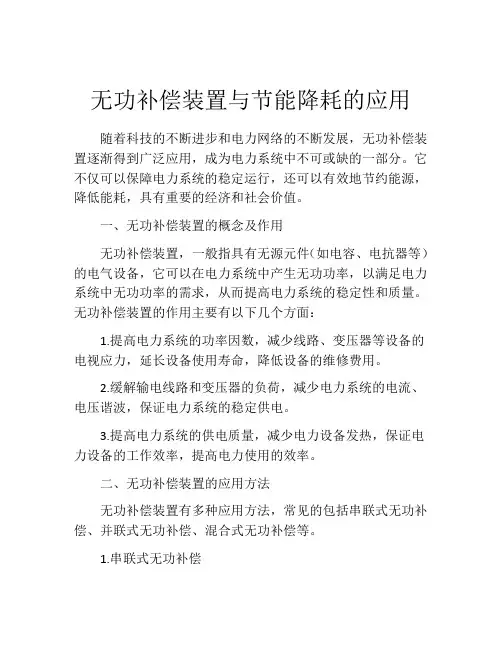

无功补偿装置与节能降耗的应用
无功补偿装置与节能降耗的应用随着科技的不断进步和电力网络的不断发展，无功补偿装置逐渐得到广泛应用，成为电力系统中不可或缺的一部分。
它不仅可以保障电力系统的稳定运行，还可以有效地节约能源，降低能耗，具有重要的经济和社会价值。
一、无功补偿装置的概念及作用无功补偿装置，一般指具有无源元件（如电容、电抗器等）的电气设备，它可以在电力系统中产生无功功率，以满足电力系统中无功功率的需求，从而提高电力系统的稳定性和质量。
无功补偿装置的作用主要有以下几个方面：1.提高电力系统的功率因数，减少线路、变压器等设备的电视应力，延长设备使用寿命，降低设备的维修费用。
2.缓解输电线路和变压器的负荷，减少电力系统的电流、电压谐波，保证电力系统的稳定供电。
3.提高电力系统的供电质量，减少电力设备发热，保证电力设备的工作效率，提高电力使用的效率。
二、无功补偿装置的应用方法无功补偿装置有多种应用方法，常见的包括串联式无功补偿、并联式无功补偿、混合式无功补偿等。
1.串联式无功补偿串联式无功补偿是将无功补偿元件接在直流侧的电容器串联在一起，并通过自己所带的感性电抗器保护直流侧的电容器，加大了无功补偿的功率。
2.并联式无功补偿并联式无功补偿是将无功补偿电容器或电感在直流侧并联在电路中，达到消峰、节电、提高功率因数的目的。
3.混合式无功补偿混合式无功补偿是在工厂、发电厂等如电力系统负荷较大的区域，采用串并联相结合的方法，将直接串联电容器和并联电容器一起使用。
三、无功补偿装置的节能降耗应用无功补偿装置的应用可以使电力系统的功率因数改善，从而达到节约能源，降低能耗的目的。
应用无功补偿装置可以达到以下几个方面的节能降耗效果：1.降低电力损耗在传统的电力系统中，电流是越高，损耗也就越大。
应用无功补偿装置可以矫正电流相位，减小系统的漏电，从而减少电力损耗，降低了电力成本。
2.降低电力费用在传统电力系统中，由于工业设备需要消耗大量的无功功率，因此电网运营商需要维护大量的设备以产生相应的无功电力。
矿热炉节能技术之一：低压动态无功补偿技术
矿热炉节能技术之一：低压动态无功补偿技术一、所属行业：有色金属行业二、技术名称：矿热炉低压动态无功补偿技术三、适用范围：铁合金、电石等高耗能行业四、主要技术内容：该技术根据电炉冶炼系统无功功率和谐波电流的实际问题和特点，提出科学、先进的技术解决方案，使得电炉冶炼系统在冶炼过程中交流母排、电炉装置等部分需要的无功功率，不需要经过低压交流侧通过交流母排、变压器、供电网络流转后和一次侧电网或高压侧的无功补偿装置交换；通过动态实时综合控制，使无功功率大部分的交换发生在电炉低压交流侧无功功率补偿装置中，达到动态实时补偿无功功率的目的，减小无功电流和总电流，能有效动态地控制电炉冶炼系统的无功功率，减小无功消耗。
同时，电炉冶炼装置等产生的5次、7次、11次、13次、17次等谐波电流，通过静止无功功率发生器（SVG），利用可控的大功率半导体器件向交流母排注入与谐波电流幅值相等、相位相反的电流，使交流母排上的总谐波电流为零并使无功功率趋于无限小。
电炉变压器产生的谐波电流不经过交流母排和电炉变压器流转，大幅度缩短了流转路径、减小了谐波电流幅值和总电流，能有效动态地控制冶炼系统的谐波电流，使得谐波产生的消耗大幅度减小。
总之，通过连接在低压交流侧无功补偿和静止无功功率发生器（SVG）的作用，有效降低了无功功率和谐波电流的流转路径和交换幅值，并通过减小三相功率不平衡，解决企业电耗高、效率低的问题。
五、主要技术指标：1. 补偿系统进入自动投切模式后，功率因数最高可达到0.98；2．补偿系统投入前后三相有功率的偏差小于单项平均功率的5%，即系统三相功率不平衡≤5%；3．超标谐波电压与谐波电流均不超过国家标准；4．补偿系统进入自动投切模式后功率有功功率增加16%以上；5．补偿系统进入自动投切模式后无功功率减小40%以上。
六、技术应用情况：目前已经推广应用的矿热电炉130台以上，占总数的10％左右。
七、典型项目投资额及效益：25000kVA矿热电炉投资额350万元，12500kVA矿热电炉投资额150万元。

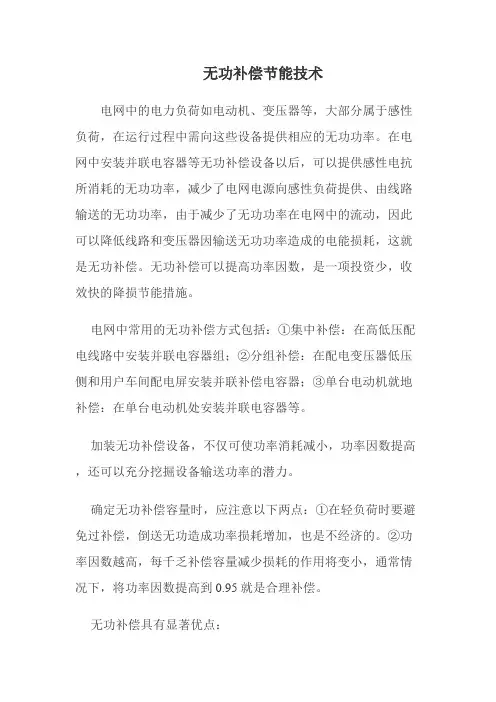

无功补偿节能技术
无功补偿节能技术电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
在电网中安装并联电容器等无功补偿设备以后，可以提供感性电抗所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。
无功补偿可以提高功率因数，是一项投资少，收效快的降损节能措施。
电网中常用的无功补偿方式包括：①集中补偿：在高低压配电线路中安装并联电容器组；②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；③单台电动机就地补偿：在单台电动机处安装并联电容器等。
加装无功补偿设备，不仅可使功率消耗减小，功率因数提高，还可以充分挖掘设备输送功率的潜力。
确定无功补偿容量时，应注意以下两点：①在轻负荷时要避免过补偿，倒送无功造成功率损耗增加，也是不经济的。
②功率因数越高，每千乏补偿容量减少损耗的作用将变小，通常情况下，将功率因数提高到0.95就是合理补偿。
无功补偿具有显著优点：◎改善电能质量电网中无功补偿设备的合理配置，与电网的供电电压质量关系十分密切。
合理安装补偿设备可以改善电压质量。
负荷(P+JQ)电压损失ΔU简化计算如下：ΔU=(PR+QX)/U(1)式中 U-线路额定电压，kV P-输送的有功功率，kW Q-输送的无功功率，kvar R-线路电阻，Ω X-线路电抗，Ω安装补偿设备容量Qc后，线路电压降为ΔU1，计算如下：ΔU1=[PR＋(Q－Qc)X]/U(2)很明显，ΔU1＜ΔU，即安装补偿电容后电压损失减小了。
由式(1)、(2)可得出接入无功补偿容量Qc后电压升高计算如下：ΔU-ΔU1=QcX/U(3)由于越靠近线路末端，线路的电抗X越大，因此从(3)式可以看出，越靠近线路末端装设无功补偿装置效果越好。
◎降低电能损耗安装无功补偿主要是为了降损节能，如输送的有功P为定值，加装无功补偿设备后功率因数由cosφ提高到cosφ1，因为P＝UIcosφ，负荷电流I与cosφ成反比，又由于P＝I2R，线路的有功损失与电流I的平方成正比。

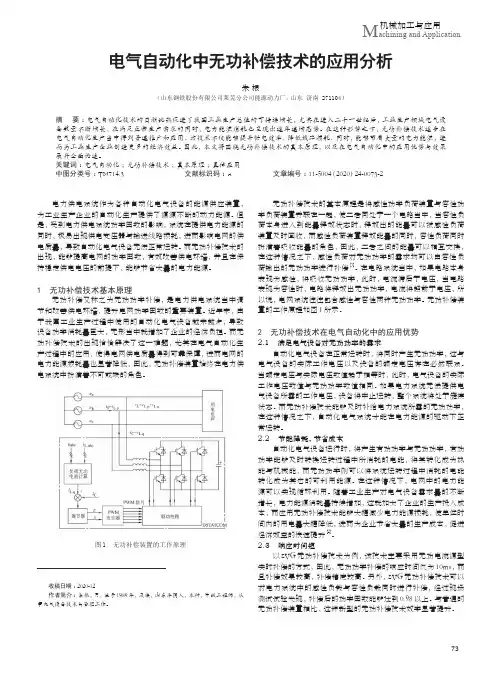

电气自动化中无功补偿技术的应用分析
73M achining and Application机械加工与应用电气自动化中无功补偿技术的应用分析朱 根（山东钢铁股份有限公司莱芜分公司能源动力厂，山东 济南 271104）摘 要：电气自动化技术的日渐纯熟促进了我国工业生产总值的可持续增长，尤其在进入二十一世纪后，工业生产领域电气设备数量不断增长，在满足正常生产需求的同时，电力能源消耗也呈现出逐年递增态势。
在这种形势之下，无功补偿技术逐步在电气自动化生产当中得到普遍推广和应用，该技术不仅能够提升供电效率，降低线路损耗，同时，能够节省大量的电力能源，进而为工业生产企业创造更多的经济效益。
因此，本文将围绕无功补偿技术的基本原理，以及在电气自动化中的应用优势与效果展开全面论述。
关键词：电气自动化；无功补偿技术；基本原理；具体应用中图分类号：TM714.3 文献标识码：A 文章编号：11-5004（2020）24-0073-2 收稿日期：2020-12作者简介：朱根，男，生于1989年，汉族，山东平阴人，本科，中级工程师，从事电气设备技术与管理工作。
电力供电系统作为各种自动化电气设备的能源供应装置，为工业生产企业的自动化生产提供了源源不断的动力能源。
但是，受到电力供电系统功率因数的影响，系统在提供电力能源的同时，极易出现供电变压器与输送线路损耗，进而影响电网的供电质量，导致自动化电气设备无法正常运转。
而无功补偿技术的出现，能够提高电网的功率因数，有效改善供电环境，并且在保持稳定供电电压的前提下，能够节省大量的电力能源。
1 无功补偿技术基本原理无功补偿又称之为无功功率补偿，是电力供电系统当中调节和改善供电环境，提升电网功率因数的重要装置。
近年来，由于我国工业生产过程中使用的自动化电气设备越来越多，导致设备功率消耗量巨大，无形当中就增加了企业的经济负担。
而无功补偿技术的出现恰恰解决了这一难题，尤其在电气自动化生产过程中的应用，使得电网供电质量得到可靠保障，进而电网的电力能源损耗量也显著降低，因此，无功补偿装置始终在电力供电系统中扮演着不可或缺的角色。

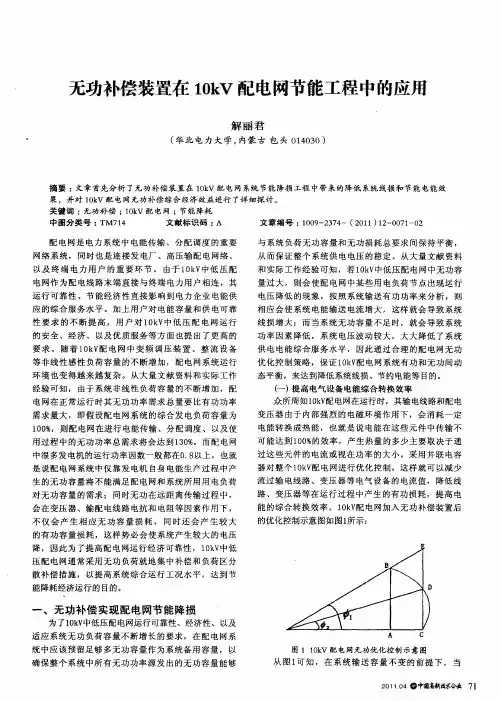

无功补偿装置在10kV配电网节能工程中的应用
Ａ Ｃ
适应系统无功负荷容量不 断增长 的要求 ，在 配 电网系 统 中应该预 留足够 多无功容量作 为系统备用 容量， 以 确保整个系统 中所有无功功率源发 出的无功 容量 能够
图 １ ０Ｖ 配 电 网无 功 优 化 控 制 示 意 图 １ｋ
Ｐ Ｒ＋Ｑ Ｘ
Ｉ ｉ
—
Ｕ
、ｌ （ １ ）
当配 电 网系统 并 联无 功 补偿 电容器 后 ，这 整个 配 电 网系 统 的 电压波 动 又可 以近 似 表示 为：
△Ｕ — （ Ｑ－Ｑ ） ｘ
ｃ
—
不相 同，从大量实际工作经验可知 ，不同无功补偿模式
ｆ ９、
下其单位容量的综合投资经济效益情况大致如表２ 所示：
网络系统 ，同时也是连接发 电厂 、高压输配 电网络 、 以及 终端 电力用 户 的重要环 节 。 由于 １ ｋ 中低 压 配 ｖ Ｏ 电网作为配 电线路末端直接与终端 电力用户相连 ，其
运 行 可 靠 性 、节 能 经 济 性 直 接 影 响到 电力 企 业 电 能供
应 的综合服务水平 。加上用户对 电能容量和供 电可靠 性 要求 的不 断提 高 ，用 户对 １ ｋ 中低压 配 电网运行 ０Ｖ 的安全、经济、 以及优质服务等方面也提 出了更 高的
等进行 完善统计分析，并结合配 电网实际结构特性 ，
以 电动 机 随 机 补 偿 和 低 压 变 压 器 随 器 补 偿 为主 要 无 功 补 偿 模 式 ，辅 助 变 电站 高 压 集 中补 偿 和 线 路 集 中补 偿 等 多 种 模 式 ， 从 而 构 筑 完 善 的 １ ｋ 配 电网无 功 补偿 优 ０Ｖ 化策 略 ，从 而达 Ｎ ｌｋ 配 电网系 统节 能 降耗 的 目的 。 ｏｖ
无功补偿与节能降耗的分析
无功补偿与节能降耗的分析为了提高供电系统的安全性、可靠性和经济效益，因此在配网运行时，必须最大限度的进行节能降耗。
为了实现上述目标，本文主要从以下几个方面进行研究，首先对无功补偿技术的相关内容进行介绍。
其次还对实现无功补偿的措施进行探讨，分别从补偿点、补偿容量的确定与无功补偿设备、投切开关的选择这四个方面来进行探讨。
标签：10kV；配网；无功补偿；节能损耗在配网中，为了减少无功功率的损耗，可以安装无功补偿设备，比如：并联电容器，这样在电路运行时，无功补偿设备就会对电抗进行自动感应。
引起无功功率损耗的主要方式为：在电网运行时，线路中会存在无功功率，电网电源就将此无功功率提供给感性负荷，从这里可以看出，变压器和线路在输送电的工程中会产生无功功率，进而发生电能损耗，通过安装相关设备将此损耗降到最低的方式为无功补偿技术。
在电网中，无功补偿设备具有降损节能的作用，其优点为投资成本低、效益高，还可以不断提升功率因数，因此无功补偿技术值得在配网中推广与应用。
1 无功补偿的相关介绍在配网运行时，为电感负载提供无功补偿是一项极其重要的工作，其实现方式主要有两种：（1）直接通过输电系统来进行补偿，如果是应用此方法来实现的话，就要综合两个方面来考虑，一方面是无功功率，另一个方面是有功功率。
因此此方式就存在缺点了，增加电能损耗，这主要是对无功功率进行输送造成的，从而增加电力运输的成本，违背了经济性原则；（2）通过电容器来实现补偿，此方式可以有效避免上述存在的问题，也可以有效的对无功损耗进行降低，使功率因数倍增，提升电力系统的经济性。
功率因数在电力系统运行时，也发挥着重要的作用，它是电源输出是否有效的反映，这样就可以通过功率因数对有效利用率进行计算，真实的了解电力的运行情况。
在配网运行时，如果存在大量的无功损耗，将会给配网的安全、经济运行造成很大的影响，主要有两个方面：一是使线路损坏的发生率不断提高；二是造成供电系统不稳定，使得用户的用电质量不断下降。
低压电网的无功补偿
低压电网的无功补偿摘要：近年来，电力负荷增长迅速，造成电力供应紧张的现象，部分省市甚至出现拉闸限电，这对供电公司来讲，尽可能提高输配电设备的能力显得尤为重要；电力用户对电能的质量要求不断提高；减少电费开支、降低生产成本始终是电力用户一个目标。
这些都对提高功率因数提出了迫切的要求。
功率因素是反映电源输出的视在功率有效利用程度的一个基本概念，是用电设备的一个重要指标。
提高用户的功率因数，对于提高电力运行的经济效益和节约电能都具有重要意义。
由于目前我国在配网中普遍采用的变电所低压母线集中补偿和配电变压器低压侧集中补偿等方式，不能补偿低压电网中大量的无功损耗。
本文针对低压网的特点，从工程实际出发，提出了低压线路无功补偿方式及灵敏度分析法与无功分量直接分析法两种计算方法，以确定补偿电容的最佳安装位置和容量，并讨论了实际应用中电容器的在线动态控制。
计算表明，在低压线上投入无功补偿后，大大降低了线损，经济效益显著，可以推广采用。
电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率，导致电网中出现大量的无功电流。
无功电流产生无功功率，给电网带来额外负担且影响供电质量。
因此采用无功补偿，提高功率因数、节约电能、减少运行费用、提高电能质量是很有效的措施。
本文对无功补偿的种类、特点、作用以及实际应用中所产生的经济效益等进行了论述。
关键词: 低电压；无功补偿；节电技术；功率因数；经济效益论文类型：调研报告1 绪论1.1 电力客户功率因数的现状在数值上，功率因数就是有功功率和视在功率的比值，既cosΦ=P/S。
要提高功率因数，就必须尽可能地减少无功功率在使用过程中的消耗。
功率因素提高后，可以减少输送电流，减少设备的成本，提高设备资源的利用率，减少资源的浪费。
而功率因数降低，会使线路的电压损失增加，结果负载端的电压下降，严重影响电动机、空调及其它用电设备的正常运行。
特别是在用电高峰季节，功率因数太低，会出现大面积的电压偏低，对工业生产带来很大损失，并严重影响居民的正常生活。
特高压变电站低压侧无功补偿装置
特高压变电站低压侧无功补偿装置特高压变电站低压侧无功补偿装置是指在特高压变电站的低压侧安装无功补偿设备，以提高系统的功率因数和电能利用率，保证电网稳定运行和提高电能质量。
特高压变电站是电网的重要组成部分，其稳定运行对整个电网的运行稳定性具有重要影响。
而特高压变电站低压侧无功补偿装置的作用就是优化系统功率因数，减小电网损耗，提高电能利用率。
本文将从特高压变电站低压侧无功补偿装置的原理、功能、作用和发展趋势等方面展开阐述。
一、原理二、功能1. 调节功率因数特高压变电站低压侧无功补偿装置主要功能之一是调节系统的功率因数。
在电网运行过程中，由于负载变化和电力设备的非线性特性等原因，系统的功率因数会发生波动，如果功率因数偏低将导致电网的传输损耗增加，影响电能质量。
通过无功补偿装置对系统进行精确的无功功率补偿，可以使系统的功率因数得到有效调节，减小电网损耗，提高供电质量。
2. 抑制谐波特高压变电站低压侧无功补偿装置还具有抑制谐波的功能。
在电力系统中，由于非线性负载的存在，会引起电网谐波问题，严重影响电能质量和设备的稳定运行。
通过无功补偿装置对谐波进行过滤和补偿，可以有效降低谐波水平，提高电能质量，保证设备的正常运行。
3. 提高电网稳定性三、作用1. 优化电网结构特高压变电站低压侧无功补偿装置可以通过对系统功率因数的调节和谐波的抑制，优化电网结构，减小电网损耗，提高电网稳定性，保证电能质量，从而达到优化电网结构的目的。
2. 提高电能利用率特高压变电站低压侧无功补偿装置的应用可以降低电网传输损耗，提高电网的稳定性，从而提高电能利用率，减少能源浪费，降低供电成本。
3. 保证电网安全运行四、发展趋势随着电力系统的不断发展和技术的不断进步，特高压变电站低压侧无功补偿装置也在不断地发展。
未来，特高压变电站低压侧无功补偿装置的发展趋势主要体现在以下几个方面：1. 技术创新未来特高压变电站低压侧无功补偿装置将更加注重技术创新，包括无功补偿设备的智能化、自适应控制技术的应用、新型无功补偿设备的研发等，从而提高设备的性能和稳定性。
节能设计理念在电气自动化工程中的应用
节能设计理念在电气自动化工程中的应用摘要：进入二十一世纪，在我国高速发展下，经济水平不断提升。
近年来，随着社会的不断发展，人们的生活水平也得到了极大的提升，这也带动了电气自动化行业的发展，同时给电气自动化工程中的节能设计工作带来了很大的挑战。
电气自动化工程中节能设计技术对于电力企业来说，是一项非常重要的工作，在节约能源方面有着重要的意义，同时对于提高人们的生活质量也有着很大的帮助。
本文主要从电气自动化工程中节能设计技术的重要性、节能技术应用、节能设计措施三方面进行了详细的分析，旨在为相关工作人员提供参考。
关键词：电气自动化；工程；节能设计；技术引言随着国家电网总规模的不断扩大，能源消耗也在增加。
为了有效提高能源效率，从节能的角度来看，发展电气自动化，确保电气自动化系统在稳定运行过程中节约能源至关重要。
1节能设计理念在电气自动化工程中应用的重要性我国电气自动化水平不断提高，并被广泛应用到多个领域，可有效提升生产质量和效率，保障生产安全性。
此外，它还可以有效降低人力成本和管理成本，实现经济效益。
但在使用电气自动化技术时，也会产生一定的负面影响，例如，电能消耗量增加、电力企业供电负荷加大等。
这是因为，在设计电气自动化系统时缺乏合理性，使电能出现严重浪费，并影响了生态环境。
人们在享受电气自动化带来的便利时，要注重节能环保，使人与自然和谐发展。
将节能应用到电气自动化领域，可以有效提升资源利用率，降低资源消耗量，从而有效解决资源短缺问题，使国民经济高速、平稳的发展得到保证。
不仅如此，环境的污染程度还能得到有效降低，改善城市生态系统，提升人们的生活品质。
2节能设计措施2.1无功补偿技术无功补偿技术在电气自动化工程中的应用，主要是为了解决实际生活中存在的供电问题，在整个电力系统运行的过程中，供电所产生的功率损耗会随着电压水平的降低而逐渐增大，同时，电能传输过程中的电能损耗也会随之增加。
在这一过程中，无功功率会直接影响整个电力系统的运行效率，甚至会引发安全问题。
关于城市轨道交通低压配电中节能方案的探究
关于城市轨道交通低压配电中节能方案的探究摘要：在如今这个积极倡导低碳环保、绿色出行的时期，节能技术在当前各个环节和领域都越来越受到重视。
本文介绍了城市轨道交通工程电气设计中节能应遵循的基本原则及在电气设计工作中具体采用的一些节能方法，从降压变电所设置及电缆选用、照明、变频设备、用电管理等方面详细分析了低压配电系统设计中的节能措施。
事实表明，该节能措施降低了地铁能耗，节约了运营成本。
关键词：城市轨道交通；低压配电；节能；方案一、城市轨道交通节能设计的原则1.1满足城市轨道交通的功能即满足照明的照度、色温、显色指数；满足舒适性空调的温度及新风量，也就是舒适卫生；满足上下、左右的运输通道畅通无阻。
1.2考虑实际经济效益节能应按国情考虑实际经济效益，不能因为节能而过高地消耗投资。
而是应该让增加的部分投资，能在几年或较短的时间内用节能减少下来的运行费用进行回收。
1.3节省无谓消耗的能量节能的着眼点，应是节省无谓消耗的能量。
首先找出哪些地方的能量消耗是与发挥城市轨道交通功能无关的，再考虑采取什么措施节能。
如变压器的功率损耗、传输电能线路上的有功损耗都是无用的能量损耗，又如量大面广的公共区照明容量，宜采用先进技术使能耗降低。
因此，城市轨道交通节能设计应贯彻实用、经济合理、技术先进的原则。
二、城市轨道交通低压配电中的节能方案2.1降压变电所的设置一个车站一般设置一座降压变电所，变压所应设置于车站负荷中心一端，以减少供电距离；对于规模及负荷比较大的车站应在另一端设置一个跟随式降压变电所，以减少干线电缆的供电长度。
2.2变压器容量的合理选择减少变压器的有功功率损耗。
变压器的有功功率损耗如下式表示:△P=P0+Pkβ2其中:△P为变压器有功功率损耗，kW；P0为变压器的空载损耗，kW；Pk为变压器的短路损耗，kW；β为变压器的负载率，%。
P0部分为空载损耗又称铁损，它是由铁芯的涡流损耗及漏磁损耗组成的，大小随矽钢片的性能、铁芯制造工艺及材质而定，是基本不变的部分。
低压非对称无功补偿解决方案
低压非对称无功补偿解决方案随着矿物能源的日益枯竭，不可再生能源已经不能满足人类未来发展的需要。
人们不断的寻求新能源、倡导绿色消费。
但据有关统计表明，可再生能源发电占全球总发电量的比例从1993的20.6%下降到2001年的18.4%。
而在此期间，石油、煤炭及天然气等矿物燃料的发电量以年均3.24%的速度增长，核能发电的年均增长率也高达2.43%。
这表明风能、水力、太阳能等可再生能源发电能力的开发速度，难以满足日益增长的电力负荷需求。
在开源节流的同时，节能降耗、提高电能使用效率也是缓解供电压力的有效途径。
礼经电器1无功补偿目前存在的问题由于无功补偿系统设备选型不合理、设备运行参数设置不正确造成的设备非正常工作，不仅没有给企业带来经济效益反而由于无功过补偿或欠补偿造成不必要的罚款，甚至是影响其它设备的正常工作。
无功补偿系统非正常工作主要集中在以下几个方面：1.1容量不匹配一般控制器均配备有12组电力移相电容器，容量不匹配主要集中在电容器单体容量配置过大。
由于每个单体电容器容量是固定的，当系统所需的电容量小于单组电容器最小容量时，电容器组不投入工作时系统存在功率因素过低呈感性(久补)，而当电容器投入工作时又会因为所投的电容器容量过大造成系统过补呈容性(同样导致功率因素过低)。
如果投切控制不当，还会造成电容器不断的投入、断开、投入、断开形成投切振荡。
1.2负荷变动造成不匹配对于建站初期负荷较小，以后负荷逐渐增大的情况。
由于无功补偿系统设计上都有一定的冗余量，故此情况下扩容量不超过冗余量是不会引起无功补偿异常。
反倒是由于企业设备更新、改造后，原有设备功率因素提高后造成系统无功的需求减少，从而引起容量不匹配。
如：某隧道灯具原使用线圈式整流器高压纳灯，后改为电子式整流器高压纳灯。
影响最大的还要数正负无功变化较大的场合。
如企业某设备群无功分量较大，下班后设备群停止工作后系统无功分量就主要来自于变压器等电源设备。
无功补偿技术的发展与应用前景
无功补偿技术的发展与应用前景无功补偿技术是一种针对电力系统无功功率问题的解决方案。
随着电力需求的增加和电力负荷的复杂性，负载的无功功率问题变得越来越严重。
在电力系统中，无功功率会导致电流波动和电压降低，进而影响系统的稳定性和可靠性。
因此，发展和应用无功补偿技术对于实现电力系统的高效稳定运行具有重要意义。
1. 无功补偿技术的发展历程无功补偿技术最早出现于20世纪初，最初的解决方案是通过调节电容器或电感器来实现对无功功率的补偿。
但是这种传统的方法存在一些缺点，比如固定补偿容量、反应速度慢等。
随着科技的进步，新一代的无功补偿技术不断涌现，如静态无功补偿装置（SVC）、静止无功发生器（STATCOM）和动态无功补偿器（DSTATCOM）等，这些技术大大提高了无功补偿的效果和响应速度。
2. 无功补偿技术的应用前景（1）提高电力系统可靠性：无功补偿技术可以通过控制无功功率的流动来提高电力系统的稳定性和可靠性。
它可以减少电力系统中的电压波动，并降低电力设备的损耗，从而提高供电质量和可用性。
（2）降低电力系统运行成本：电力系统中的无功功率会导致输电损耗和电力设备的过载，进而增加电力系统的运行成本。
通过合理应用无功补偿技术，可以降低传输损耗，提高系统效率，并减少电力设备的维护费用，从而降低电力系统的运营成本。
（3）提高电力传输能力：无功补偿技术可以有效地控制电力系统中的电压和电流，提高电力传输能力。
通过调整无功功率的流动，可以避免电力系统中的电压下降或过高，从而提高电力系统的负载能力和稳定性。
（4）促进可再生能源的接入：随着可再生能源的快速发展，大量的风力和太阳能发电装置接入电力系统，会引起电网的电压和频率波动。
无功补偿技术可以通过调整无功功率的流动，稳定电力系统的电压和频率，从而实现可再生能源的安全接入。
3. 无功补偿技术的发展趋势（1）智能化发展：随着信息技术和通信技术的不断进步，智能化无功补偿技术将成为未来的发展趋势。
SVG无功补偿装置在供电系统节能降损中的应用-毕业论文
---文档均为word文档，下载后可直接编辑使用亦可打印--- 摘要：经济日益发展，电能需求量在不断加大，供电系统节能降损越来越重要。
供电系统中SVG无功补偿装置是非常重要的装饰，其有着节能降损的作用，提升供电系统输送效率。
本篇文章就该装置做简要分析，就供电系统节能降损中应用该装置的优势进行了详细阐述，并就具体操作注意事项做简要解析。
关键词：SVG无功补偿装置；供电系统；节能降损我国社会经济不断发展，日常生产生活所需要的电能越来越多，对于电能的质量也有着更高的要求，这就给供电系统提出了新的要求。
为了更好地让供电满足社会需求，需要创新电力装置，促使其显现出节能降损的特征，实现长距离输电功能损耗降低的目的。
像煤矿、地铁等电力用户，需要长距离供电，输电线路不断延长，电能损耗就会存在，为了解决这一问题，将SVG无功补偿装置应用在供电系统中，实现无功补偿，从而节能降损。
1、 SVG无功补偿装置概述电力系统存在电力负荷，常见电力负荷包括了电动机、变压器等，这些属于感性负荷，想要在最大程度上保障该类设备正常运行，必须在运行中输送一些无功功率。
为电力系统安装无功补偿装置非常有必要，从而可以将无功功率输送给感性负荷，就会降低整个电网就感性负荷无功功率输送量，还能降低电力线路中无功功率输送量，最终可以减少电能损耗，整个过程被称之为无功补偿，为在这个过程中需要SVG无功补偿装置发挥作用。
SVG无功补偿装置中动态类型，核心是IGBT，有大功率转流器，核心是电压型逆变器，以直流电容作为储存能量的元件，从而提供出电压支撑。
具体运行过程中，会相当于电压、相位、幅值都能进行调节的三相交流电源。
其能在短时间内连续性地提供容性或者感性的无功功率，可实现对于适当电压以及无功功率的控制，确保供电系统高效、稳定、良好运行。
供电系统中，把中小容量SVG安装到高压室或者负荷的周围，能够对公共电网连接点以及负荷附近电能质量，进行改良，从而有效控制无功功率和适当电压，从而实现供电系统高效运行。
低压svg无功补偿方案
低压SVG无功补偿方案引言随着电力系统发展的需求，无功补偿技术在电力系统中扮演着越来越重要的角色，以提高电力系统的稳定性和电能质量。
低压SVG（静止无功发生器）无功补偿方案是一种在低压电网中用于无功平衡的装置。
本文将介绍低压SVG无功补偿方案的原理、特点以及应用。
1. 低压SVG无功补偿方案的原理低压SVG无功补偿方案的基本原理是通过控制SVG装置的无功输出来补偿电网中的无功功率。
SVG通过静态功率电子装置实现无功补偿的功能。
其基本电路如下图所示：SVG电路图SVG电路图在这个电路中，主要包含一个电流控制器和一个电压控制器，分别用来控制SVG的电流和电压。
电流控制器根据电网的需求，控制SVG的电流输出；而电压控制器则根据电压的变化，控制SVG的电压输出。
通过这两个控制器的协调工作，低压SVG可以实现对电网的无功功率的补偿。
2. 低压SVG无功补偿方案的特点•快速响应：低压SVG无功补偿方案采用静态功率电子装置，无需机械部件，具有响应速度快的特点，能够快速地进行无功补偿，提高电力系统的稳定性。
•精确补偿：低压SVG通过精确的控制电流和电压，可以实现精确的无功补偿，提高电能质量。
•体积小巧：由于无需机械部件，低压SVG体积相对较小，可以灵活安装在电力系统中，减少占地面积。
•高效节能：低压SVG通过对无功功率的补偿，可以减少电网的无功损耗，提高电能的利用效率，实现节能减排的目标。
3. 低压SVG无功补偿方案的应用低压SVG无功补偿方案广泛应用于低压电网中，特别是在需要对电网进行无功补偿的场合。
以下是几个常见的应用场景：3.1 工业电网在工业电网中，由于负载的变化以及设备的特性，往往会产生大量的无功功率。
低压SVG可以根据电网的无功需求进行精确的补偿，提高电压质量、降低电网损耗和电力质量。
3.2 商业建筑商业建筑中的电力负载通常变化较大，低压SVG可以根据负载的变化实时调整无功补偿，维持电力系统的稳定性和电能质量，避免产生电能质量问题对设备的影响。
400V低压配电线路无功功率补偿分析
400V低压配电线路无功功率补偿分析摘要：随着我国改革开放的深入和社会主义市场经济的逐步完善，我国社会进入了一个前所未有的全面发展时期，各类基础设施蓬勃发展，对我国电网的要求逐渐提高，用电负荷也日益增加。
因此，本文结合相关理论，选取电网建设实践中最常见的400V低压配电线路作为研究对象，分析其无功补偿的原理、方式和相关方案，以期找到最理想的解决方案，为相关研究提供相关参考，最终促进我国电网建设的发展，最大限度地利用资源，满足建设节约型社会的要求。
关键词：400V低压配电线；无功率补偿；优化方案前言无功补偿概念源于应用三相交流电路，旨在通过适当的电力设备提高三相交流电路中电力设备的功率因数，从而充分利用电力并满足用户的需要。
无功补偿主要是补偿电力容量和增加电力设备的功率因数。
电力补偿能力是指通过安装各种容量设备稳定电流和正确控制功率因数。
这使得各种电流能够相互转换，感知设备和体积设备能够协同工作，通信线路也能得到不必要的补偿。
本文选择了实践中最常见的400V低压配电线路，分析了相关的无功补偿理论、方法和方案，以减少线损，确保能源资源的有效利用。
1低压配电网无功补偿概述网络中的过大电力负荷可能导致网络功率因数降低，甚至电压不稳定。
此时，为了使电力系统恢复正常运行，将无功补偿装置连接到同一个电路，使电力在两个负荷之间循环，以调节系统的稳定运行。
因此，感应负载所需的无功可由无功装置正确补偿。
适当的无功补偿可以促进低压配电网的经济可靠运行，但也有补偿可能损害电网、增加电网电压、增加电网损坏、降低电压合规率，并可能导致电网运行异常；另一方面，采用大量电子和电气部件可能产生大量谐波，造成谐波污染，并影响系统稳定可靠的运行。
在这种情况下，应添加过滤电路，如无源电力滤波器(PPF)和有源电力滤波器(APF)。
低压配电线路的无功补偿可更有效地将无功转换为有功功率，大大提高有功功率利用率，提高有功功率效率，充分利用电能，使能源资源更好地为公众服务。
低压线损管理在工程中应用分析论文
关于低压线损管理在工程中的应用分析摘要：低压线损管理是供电企业经营管理中的主要环节之一。
搞好线损管理是提高供电企业经营收入、实现多供少损和节能降耗的重要手段。
文章主要通过工程实例，针对低压电网技术线损的降损和管理线损的降损措施进行分析，旨在为类似的工程提供有利的参考价值。
关键词：供电企业低压线损管理降损措施abstract: the low voltage power supply enterprise line loss management is one of the important part in the operation and management. do well is to improve the power supply enterprise line loss management business income, achieve more for less loss and energy saving of the important means. this article mainly through engineering examples, in view of the low voltage power grid technology and management of the line loss, reduce loss of line loss analysis loss reduction measures, for the purpose of the project to provide similar favorable reference value.key words: low voltage power supply enterprise line loss management loss reduction measures中图分类号：te08文献标识码：a 文章编号：1 低压线损管理的重要意义（1）线损是供电企业一项重要的技术经济指标，线损管理工作的效果直接影响着供电企业的经济效益，供电企业应成为建设节约型社会的先行者，大力开展节能降损工作，规范和加强线损管理工作。
低压动态无功补偿装置SVG在工厂低压配电系统的应用
智能制造与设计今 日 自 动 化Intelligent manufacturing and DesignAutomation Today2021.2 今日自动化 ｜ 792021年第2期2021 No.2目前某工厂变电站内部分无功补偿柜使用年限较长，出现电容鼓包，接触器、电抗器烧毁现象，故障率越来越高，损坏后不易恢复。
低压动态无功补偿装置是一种在变电系统和输配电系统中提高电网侧及负载端的功率因数，降低变电站内变压器等负载端及输配电系统输送线路自身的无功电能损耗，也能补偿供配电系统内的电压暂升、暂降，提高系统供电质量，改善供电系统环境的设备。
因此，对生产区某厂房变电站无功补偿柜改造为动态无功补偿装置SVG 柜。
1 系统设计1.1 原有系统数据测试某变电站3#变压器测试数据及分析（表1）。
表1 3#变压器测试数据变压器容量/kV A 1600系统功率因数0.85电压畸变率/%1系统有功/kW 720.7视在功率/kV A 820.5系统无功/kV AR 392.2电流畸变率/%0.9A 相B 相C 相电流/A 126512771273电压/V2142172151.2 系统补偿方案根据测试数据：某厂房变电站3#变压器容量1600 KV ，变压器负荷率：55%；后端负载主要为空调机组及数控设备，该供电系统原来配置无功补偿柜一台，设备容量：400 kVar ；无功补偿设备故障频发，无法正常投入使用，而系统功率因数为：0.85，功率因数无法满足系统要求。
故对无功补偿柜进行改造，根据技术的发展，选用目前市场先进的SVG 动态无功发生器代替现有的无功补偿柜，对该供电系统进行无功补偿。
1.3 某厂房变电站3#变压器安装SVG 无功补偿装置工作原理SVG 动态无功补偿装置就是将自动换相桥式整流电路通过滤波电抗器并联到某厂房3#变电站的变压器输出侧，合理地调节补偿装置的桥式整流电路的交流输出端的电压幅值及其相位，也可以直接控制补偿装置交流输出端的电流大小，使补偿装置的超级电容（阻容吸收电路）吸收或者输出满足使用要求的电流分量，实现3#变电站供配电系统的动态无功补偿目的及解决短时电压暂降问题，补偿原理如图1所示。
电气自动化工程中的节能设计技术浅析
电气自动化工程中的节能设计技术浅析2.身份证号：摘要：在目前的电力系统建设中，运用节能设计技术，能够实现对电力系统的节能，为人类提供一个更好的居住环境。
伴随着国家经济建设的持续发展，电气自动化工程已经渐渐成为了人民的日常生产和生活中不可或缺的一部分。
然而，在具体的运用过程中，因为多种原因，在电气自动化工程中还会出现许多问题，这就要求有关工作人员要及时地采取行之有效的方法来加以解决。
关键词：电气自动化；工程；节能设计技术1节能技术应用分析1.1变压器节能技术在电力自动化系统中，变压器的节能技术，就是在进行变压器的设计时，尽可能地降低其损失，以达到提升其工作效率的目的。
所以，在电力系统的建设过程中，要注意对电力系统中的变压器节能技术进行研究，使之更好地应用到电力系统中去。
当前，用于电网的变压器有干式、油浸式、非晶态等几种。
而干式变压器由于其损耗相对较小，适合在电网中使用；而油浸式变压器由于其自身的损耗相对较高，仅可用作电网中的附属装置；由于非晶态绝缘体的绝缘性能，使得非晶态绝缘体在电网中得到了广泛的应用。
然而，在进行电力控制项目的规划时，应结合具体的条件，科学地选取合适的项目。
例如，在电力系统中，可以使用非晶合金的变压器，也可以使用干式的变压器，或者是在小马达上。
1.2电力线路节能技术在电气自动化工程中，电力线路节能技术是一种十分关键的技术，它是电能的传递与消费的载体，所以，为了达到节约与保护环境的目标，必须要对电力线路进行科学、理性的设计，以减少电能的损耗。
输电线路节能技术就是利用现代科技手段，对输电线路进行改造、更新。
因此，本文提出了一种基于电力电子技术的电力电子技术方案，以提高电力电子技术在电力电子技术中的应用价值。
此外，在变换配电网时，应重视负荷比的控制。
这是由于在载荷速率比较小的情况下，会有无载荷，在载荷速率比较大的情况下，会有过载。
要想有效的防止这一现象的出现，必须对负荷比进行适当的控制。
无功补偿技术在节能降耗中的应用
（ 实际生产 中的应用 二） 我矿 区每 年用 电总负荷约为 ２ ０ ０ ０ ０ 万度 ，如 果功率 因数为 自然功 率因数 ０ ８ 采用补偿后功率因数能达到 ０ ９ 的水平 ， ．， ．４ 则：
ｔ ｇ中 １ ｔΒιβλιοθήκη 一 ｇ中 ２ ｔ Ｄ１× ＰＸ ６ ｇｄ ％
一
５ 一 ８
１全站 停电操 作时， ． 应先断开 电力 电容器 的断路器 ， 后拉开各 出线
断路器 。
二、 举例 （ 补偿容量 一）
２ 正 常情况下 ， ． 全站 恢复送 电时， 应先 合各线 路断路器 ， 合 电容 后
器组 的断路器
对于 电力 用户的无功负荷进行无功补偿 时， 用户变 ， 电所 需要装 配 设 的电力电容器组总容量 Ｑ 可 由用户最 大月的平均有功率 Ｐ ， ， Ｐ 补偿前
３ 事故情况下 ， ． 全站无电时， 必须将 电容器组断开 。
４ 电容器组的断路器跳闸后不能强送 。 ．
的最大负荷月 的平均功率 ＣＳ ， 以及补偿后欲达到 的平均 功率因数 Ｏ 中１ ＣＳ ２ Ｏ 未确定
ＱＰ ｔ ｄ —ｇ ） ＝ Ｐ（ｇ）ｌｔ 中２
５ 电容 器组再次合 闸时 ， 须在断路器 拉开并 通过放 电装 置充分 ． 必 放 电后进行 。 四、 意义 采用 电容器 无功补偿技术可 以降低 电能损耗 ， 约电费 ， 以提 高 节 可 功率 因数 ， 改善电压 质量， 以便更经济更优质 地向用 户提供最完美 的质
抗也是消耗无功 的主要方面 。故可 以按变压器容量 的 １％ ０ 进行补 ０ ￣２％
偿。
一
、
接线原理
１对于 无功分散 自动补偿控制 的取样 电流 ， ． 不借 取 自各配 电节点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析低压无功补偿在工程中的应用及节能摘要: 无功补偿可降低电能损耗, 论述了异步电动机无功就地补偿、低压无功集中补偿技术及其应用。
提倡大力推广低压无功补偿, 以达到节能降耗的目的。
关键词: 低压无功补偿；节能
1. 前言
众所周知，由于我国人均能源资源短缺（尤其是油、气、水），环境容量（亦是资源）有限，西部生态脆弱，这个问题尤为严重，它将极大的制约我国的可持续发展以及为中华民族子孙万代生生息息留有生存空间。
近年来，我国gdp每年以10％的速度发展，能源消耗急骤增加，环境、生态日益恶化。
这种对自然无序的、掠夺性索取的发展模式已难以为继，实际上已造成当前十分严重的、不可逆转的后果，大自然的惩罚已经不断地凸现出来，并还要继续加重。
在这样的严峻形势下，中央高度重视节能减排工作，出台了一系列重大政策措施，2007年5月23日，国务院又印发《节能减排综合性工作方案》，对节能减排工作进行了全面部署，提出了新的要求。
为此我们针对在工程应用中的无功补偿进行浅析，优化设计，达到节能减排的目的。
2．理论分析
交流异步电动机应用广泛, 所需无功功率最大, 未经补偿的综合负荷的自然功率因数为0.6~0.9,异步电动机比例较高的负荷的功率因数为0.6。
低压用户点多量广、比较分散,很多异步电动机都
未装设无功补偿装置, 低压电网功率因数较低, 线路损耗及变压
器损耗比较大。
针对目前对低压电网的无功补偿不重视的现状, 本文大力提倡推广异步电动机无功就地补偿及低压电网无功集中补偿, 以达到较明显的节能降耗效果。
低压补偿无功功率, 可采用并联电容器的方法, 可分散装设或集中使用, 能做到就地补偿无功
功率以降低电网的电能损耗。
电容本身并不节电, 但电容电流可抵消电感电流, 从而减少输配电线路中流动的电流, 从而减少电流
引起的损耗及电压降。
总之, 功率因数提高, 可减少输电线路和变压器电能损耗。
采用并联电容器作无功补偿,为了尽量减少线损和电压损失,
宜就地平衡, 尽量减少无功功率的长距离、跨电压级的传送。
即低压部分的无功宜由低压电容器补偿, 高压部分的无功宜由高压电
容器补偿。
对容量较大、负荷平稳经常使用的用电设备的无功功率, 宜就地补偿。
补偿基本无功的电容器组宜在配变电所内集中补偿, 居民的无功负荷宜在小区变电所低压侧集中补偿。
下面先重点谈异步电动机的无功补偿。
gb12497- 90《三相异步电动机经济运行》第7.6 条规定: 50kw 以上的电动机应进行功率因数就地补偿。
本人认为50kw 以下电动机如有条件也可进行功率因数就地补偿。
电动机容量虽小, 但数量多, 电容器补偿无功率及节能降耗也是可观的。
采用电容器就地补偿电动机无功功率, 电容器直接并联在电动机上, 切断电源后, 电动机在惯性作用下继续
运行, 此时电容器的放电电流成为励磁电流,如果电容过补偿,就
可使电动机的磁场得到自励而产生电压,因此电容的补偿容量一般不应大于电机的空载无功容量。
下面讲一下异步电动机并联电容就地补偿应用中应注意的一些问题:
1. 接到电动机的电容器容量, 不应超过为提高电动机空载功率因数到0.9 所需的数值。
2 .当电容器补偿容量过大,会引起电网电压升高,并会导致电容器损坏,工频长期过电压不应超过电容器额定电压的1.1 倍。
3.对电动机进行就地补偿时, 首先应选用长期连续运行且容量较大的电动机配用电容器, 对于可能产生过电压和超转矩的情况下, 可采用电动机视在功率50%的电容器。
4.三相低压异步电动机就地无功补偿电容器, 可选用常用的低压自愈式金属化膜电容器, 该电容器以金属化聚丙烯薄膜作介质, 有自愈性, 价格低, 考虑到乡镇电网电压波动较大, 后半夜电压稍高, 加上无功补偿后, 电压要相应提高一点, 电容器的额定电压选用常规的400v 产品。
5.电动机仍在继续运转并产生相当大的反电动势时, 不应再起动。
6.不应采用星一三角形起动器。
7.对吊车、电梯等机械负载可能驱动电动机的用电设备,在重物下降时,为避免过电压, 不采用电容器单独就地补偿。
对于补偿基本无功及常年稳定无功和投切次数少的高压电容器
组, 宜采用手动投切; 为避免过补偿或轻载时电压过高, 易造成
设备损坏的, 宜采用自动投切.高、低压补偿效果相同时, 宜采用
低压自动补偿装置.无功自动补偿的以节能为主调节时, 采用无功
功率参数来调节。
集中补偿的电容容量计计算为:qc = p( tgφ1 - tgφ2) , 其中,p 为有功功率, tgφ1 、tgφ2 是补偿前后功率因数角的正切值。
低压母线上装设自动投切的并联电容器主要用来补偿变压器本
身及以上输电线路的功率损耗, 而在配线路上产生的损耗并没有
减少, 此补偿不宜过大, 否则变压器轻载或空载运行时, 将造成
过补偿, 补偿容量应为变压器额定容量的30%～40%。
下面看某厂加装无功补偿后的节能实例。
某厂加装300kvar 低压自动补偿柜, 补偿前功率因数小于0.75, 线路电流1253a, 自动补偿到功率因数为0.93 后的电流为1014a, 直观减少线路电流25%左右.理论和实践都证明无功补偿可减少电
能损耗、节省电费。
为了在运行中调节无功补偿的大小, 可将电容器连接成若干组, 根据负荷的变化分组投入式切除. 可用专门投切电容器组的接触
器频繁操作来投入或切除.可控硅投切电容器型补偿装置, 可以实
现无功补偿功率的连续调节.
自动投切装置能根据无功负荷的变化自动投切电容器组, 使功
率因数保持在0.92 以上且不过补偿.
3.小结
在配电网中, 若各用户低压侧配置了足够的无功补偿装置, 则可使配电线路中的无功电流最小, 也使配电线路的有功功率损耗最小, 这是最理想的效果.配电网中的用户端实现无功就地补偿是合理的无功补偿方式, 大力推广应用自动控制装置提高线路功率因数, 达到动态的管理, 这是理想的节能降耗方法.
我国现行《功率因数调整电费办法》只对100kva 及以上的用户的功率因数标准作了规定,并执行功率因数调整电费,而对100kva 以下用户的功率因数没有规定,这些用户大多没有安装无功补偿设备,在设计中亦不考虑无功补偿.因此为节能降耗,可大力推广低压无功集中补偿,特别是重点推广异步电动机就地无功补偿,可以取得较显著经济效益。
注：文章内所有公式及图表请以pdf形式查看。
