框架结构梁柱截面尺寸确定
框架梁柱截面尺寸的确定方法
框架梁柱截面尺寸的确定方法确定框架梁柱截面尺寸的方法主要包括以下几个方面：一、节点位置的确定：在确定梁柱截面尺寸之前，首先需要确定节点的位置。
节点是指各梁柱的交汇点，也是结构的连接部分。
确定节点位置的依据主要有以下几点：1.结构功能和使用要求：根据建筑结构的功能和使用要求，确定各节点的位置。
比如建筑物的整体布局、空间结构以及功能需求等等。
2.结构安全性要求：根据结构的设计要求，确定节点位置。
包括荷载要求、抗震要求等。
根据荷载情况和主力方向，确定主剪力墙或框架的位置。
3.邻近构件的约束：节点的位置还受到邻近构件的限制和约束，如邻近的梁、柱、墙等。
二、截面尺寸的初步确定：在确定节点位置后，需要初步确定梁柱的截面尺寸。
截面尺寸的初步确定主要包括以下几个方面：1.梁柱受力情况：考虑梁柱所受的荷载情况，包括重力荷载、风荷载、地震荷载等。
根据结构设计规范计算得到受力状态，进而确定初步的截面尺寸。
2.材料强度和刚度要求：根据结构设计规范中材料的强度和刚度要求，计算得到梁柱的初步截面尺寸。
对于钢结构来说，尺寸的确定还需考虑焊接接头的强度、塑性铰的位置等。
3.受力性能要求：根据结构设计规范的受力性能要求，如挠度、位移等，确定梁柱的截面尺寸。
4.施工要求：根据实际施工方法和工艺要求，确定梁柱截面尺寸。
对于混凝土结构来说，还需要考虑浇筑顺序、模板支撑等施工因素。
三、截面尺寸的详细确定：在初步确定梁柱截面尺寸之后，需要进行详细的计算和分析，得到最终确定的截面尺寸。
确定截面尺寸的详细方法主要包括以下几个方面：1.构件强度校核：根据结构设计规范，计算梁柱的等效荷载和构件的强度需求，进行构件强度校核，得到截面尺寸。
2.构件稳定性校核：根据结构设计规范，计算梁柱的稳定性要求，包括局部稳定性和整体稳定性，进行构件稳定性校核，得到截面尺寸。
3.构件刚度校核：根据结构设计规范，计算梁柱的刚度要求，包括刚度比、挠度等，并进行构件刚度校核，得到截面尺寸。
梁柱截面确定)
板厚一般取板跨的40分之一，或者30分之一，不全面，具体可参见《砼规》GB50010-2010第9.1.2条，想必你应该很容易弄到规范吧。
板的经济跨度一般为2-3米，次梁的经济跨度一般为4-7米，主梁的经济跨度一般为5-8米。
梁的截面确定：先根据梁的跨度来确定梁截面的高度。
次梁的截面高度一般取跨度的十五分之一，主梁一般取十二分之一。
然后根据高度不超过宽度的四分之一来确定宽度，主梁宽不要小于250，次梁宽度不要小于200为宜。
切记，结构设计的每一个步骤几乎都可以在规范上找到相关规定。
你所做的每一个步骤中的数据、计算公式都要到规范中去找。
荷载其实相对于来说是比较简单的了，主要是其中的几个组合值系数、频遇值系数神马的，其它的到没什么。
说一下荷载的布置，荷载分为恒载和活载，恒载好办，主要是板，梁，柱以及其它建筑层的重量，比如填充墙、门窗、抹灰等。
这个荷载是除了钢筋混凝土的梁板柱以外都是要自己手算然后用到建模里面的。
活载主要分成楼面均布活载、集中荷载。
具体工程的活载是不一样的，主要参见《荷载规范》GB50009-2001，现在要出新的荷载规范了。
1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。
2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。
梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。
与跨度有关,主梁 H= 1/12～1/16跨度，B=1/2～1/3H;次梁 H= 1/12跨度，B=1/2～1/3H;柱B=1/15跨度，H= 1～1.5B;1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。
其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。
4.3混凝土框架结构——框架结构的计算简图
Bz脉动风荷载的背景分量因子 z B kH 1
Z
1
x
z
Z
φ 1(z)—结构第1阶振型系数，可由结构动力计算确定，混凝土框架结构 可近似的取φ 1(z)=(z/H)[2-(z/H)]，z为计算点到室外地坪距离； H—结构总高度； ρx—脉动风荷载水平方向相关系数；
x
10 B 50e B / 50 50
第四章 混凝土框架结构
现浇框架结构
刚接节点
装配式框架结构
装配整体式框架 柱与基础的连接
铰接节点或半铰接节点
刚接节点 固定支座 铰支座
4.3框架结构的计算简图
4.3.2结构的计算简图
3.跨度与层高的确定 （1）梁的跨度 取顶层柱轴线之间的距离，当柱截面尺寸有变化时 以最小截面的形心线来确定。 （2）层高 取本层楼面至上层楼面的高度，底层层高取基础顶 面到二层楼板顶面之间距离。
荷载形式。
15.80kN
16.45kN
框架结构风荷载简图
风荷起算位置
ic Ec I Hi
装配整体式楼盖
Ec—— 混凝土弹性模量； I —— 框架柱截面惯性矩。
装配式楼盖
按实际截面计算I。
1 3 I bchc 12
4.3框架结构的计算简图
4.3.2结构的计算简图
6.荷载的计算 作用于框架结构上的荷载有两种：竖向荷载和水平荷载。 分布荷载居多 竖向荷载 楼面活荷载 建筑结构自重
第四章 混凝土框架结构
4.3框架结构的计算简图
4.3框架结构的计算简图
4.3.1截面尺寸的估计
1.梁截面尺寸 框架梁柱截面尺寸可近似预估：
第四章 混凝土框架结构
1 1 梁高 h ~ l ， l 为梁的计算跨度 8 12
结构梁板柱截面选取
粱、柱、板截面取值原则：一、柱按照《混凝土结构设计规范》GB50010-2002。
柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。
二、粱 1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。
常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。
现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。
经济跨度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。
粱截面尺寸取值原则：序号构件种类简支多跨连续悬臂说明1. 次梁现浇整体肋形梁2. 主梁现浇整体肋形梁3. 独立梁4. 框架梁现浇整体式框架梁5. 框架梁装配整体式或装配式框架梁6. 框架扁梁现浇整体式钢筋混凝土框架扁梁7. 框架扁梁预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。
板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注：板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266]现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中： A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。

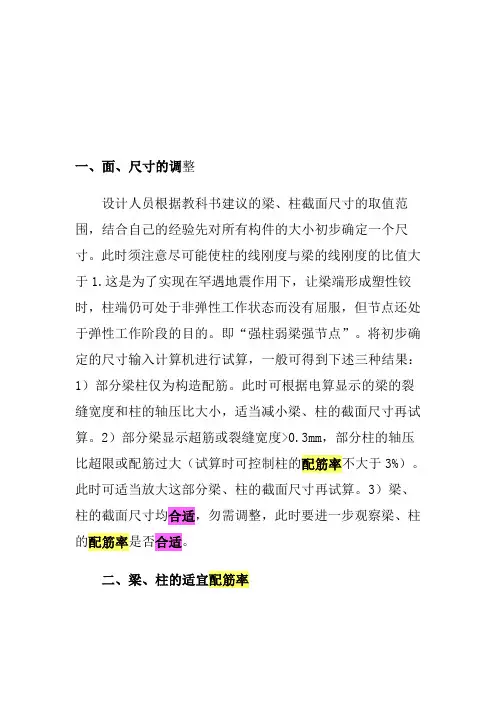

梁、柱截面尺寸的取值范围
一、面、尺寸的调整设计人员根据教科书建议的梁、柱截面尺寸的取值范围，结合自己的经验先对所有构件的大小初步确定一个尺寸。
此时须注意尽可能使柱的线刚度与梁的线刚度的比值大于1.这是为了实现在罕遇地震作用下，让梁端形成塑性铰时，柱端仍可处于非弹性工作状态而没有屈服，但节点还处于弹性工作阶段的目的。
即“强柱弱梁强节点”。
将初步确定的尺寸输入计算机进行试算，一般可得到下述三种结果：1）部分梁柱仅为构造配筋。
此时可根据电算显示的梁的裂缝宽度和柱的轴压比大小，适当减小梁、柱的截面尺寸再试算。
2）部分梁显示超筋或裂缝宽度>0.3mm，部分柱的轴压比超限或配筋过大（试算时可控制柱的配筋率不大于3%）。
此时可适当放大这部分梁、柱的截面尺寸再试算。
3）梁、柱的截面尺寸均合适，勿需调整，此时要进一步观察梁、柱的配筋率是否合适。
二、梁、柱的适宜配筋率原则：掌握配筋率“适中”为宜。
这个“适中”指在规范规定的区域内取中间段，其值约相当于定额含钢量。
规范规定框架梁的纵向受拉钢筋最小配筋率为0.2%，最大配筋率为2.5%；框架柱的纵向钢筋配筋率区间为0.6%~5%。
建议：对于框架梁，其纵向受拉钢筋的配筋率取0.4%-1.5%较适宜。
对于框架柱，其全部纵向受力钢筋的配筋率取1%~3%较适宜。
梁、柱配筋率的上限在试算在试算阶段宜留有一定余地，因为下一部梁、柱配筋的调整还需要一定空间。
三、框架梁配筋的调整框架梁显示的配筋是梁按强度计算的配筋量，调整的目的是解决梁的裂缝宽度超限和“强剪弱弯”的问题。
（一）缝宽度超限问题在配筋率一定时，选用小直径的钢筋可以增加混凝土的握裹面积、减少梁的裂缝宽度。
增大配筋率是减小梁裂缝宽度的直接方法。
提高混凝土的强度等级，亦可减小梁的裂缝宽度，但影响较小。
设计人如不注意框架梁的裂缝宽度是否超限即出施工图，这样的图纸存在有不符合规范的缺陷。
仔细检查梁的裂缝宽度，如果改用小直径的钢筋后梁的裂缝宽度仍然超限，就要增加梁的配筋或加大梁的截面尺寸，调整至满足规范要求。
钢结构梁的截面选择
1、钢结构分门式刚架、多层框架等结构，材料有H型钢、方管、园管等按具体情况选材，就门式刚架来说没有吊车梁小跨度一般说采用H型钢梁柱断面取1/30-1/60。
大跨度的多采用变截面H型钢梁柱节点和屋脊节点处断面取跨的1/30-1/40；跨中H型钢断面取其跨度的1/50-1/60。
钢框架梁断面一般取跨度的1/15-1/25。
2、对于如何设置加劲肋的问题，请看《钢结构设计手册》节点计算章节有详细的解说。
钢结构设计简单步骤和设计思路(一) 判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、雕塑、仓棚、工厂、住宅、山地建筑和临时建筑等。
这是和钢结构自身的特点相一致的。
(二) 结构选型与结构布置结构选型及布置是对结构的定性，由于其涉及广泛,应该在经验丰富的工程师指导下进行。
此处仅简单介绍. 详请参考相关专业书籍.在钢结构设计的整个过程中都应该被强调的是"概念设计",它在结构选型与布置阶段尤其重要. 对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部构造措施。
在早期迅速、有效地进行构思、比较与选择，所得结构方案往往易于手算、力学行为清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑不同结构形式的特点。
梁柱截面估算
第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。
（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。
A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。
2、 剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3。
二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。
4.3 混凝土框架结构的抗震设计
横向框架承重
纵向框架承重
杆件——用轴线表示
4、框架结构受力特点
计算简图 框架结构（空间体系）
纵向平面框架 横向平面框架
节点——刚接节点
层高 底层柱：基础顶面到一层梁顶
其它层柱：各层梁顶之间距离
跨度——柱轴线间距
横向平面框架
纵向平面框架
4、框架结构受力特点
框架在荷载作用下的内力
内力近似计算方法
分层法
2. 框架基础梁
框架单独柱基有下列情况之一时，宜沿两个
主轴方向设置基础系梁： 1 一级框架和IV类场地的二级框架； 2 各柱基承受的重力荷载代表值差别较大； 3 基础埋置较深，或各基础埋置深度差别较 大； 4 地基主要受力层范围内存在软弱粘性土层、 液化土层和严重不均匀土层； 5 桩基承台之间。
4.3.4
框架结构的内力计算
横向框架承重：横向刚度大、有利于抵抗横向水平 荷载，纵向连系梁较小，利于房屋 采光、通风。
承 重 框 架 布 置
纵向框架承重：横向连系梁较小，利于设备管线 穿行，开间布置灵活，但横向刚 度差。 纵横向混合承重：纵横向梁截面均较大(刚度大)， 纵横向混合承重（预制板、现浇板） 纵横向混合承重（井式楼盖） 整体性能好，采用较多。
竖向荷载作用下分层计算示意图
分层法计算要点
（1）将多层框架沿高度分成若干单层无侧移的敞口框架，每个敞口
框架包括本层梁和与之相连的上、下层柱。梁上作用的荷载、各层柱高及
梁跨度均与原结构相同。
（2）除底层柱的下端外，其他各柱的柱端应为弹性约束。为便于计算，
均将其处理为固定端。这样将使柱的弯曲变形有所减小，为消除这种影响，
2.框架柱
框架柱的截面尺寸宜符合下列要求： 1、柱的截面宽度和高度均不宜小于300mm；圆柱的截面直径 不宜小于350mm； 2、柱的剪跨比宜大于2； 3、柱截面高度与宽度的比值不宜大于3。
(完整版)梁柱截面估算
第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。
（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。
A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。
2、 剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3。
二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。
框架柱构造要求
框架柱构造要求框架柱构造要求6.4.1 柱截⾯尺⼨宜符合下列规定，1 矩形截⾯柱的边长，⾮抗震设计时不宜⼩于250mm，抗震设计时，四级不宜⼩于300mm，⼀、⼆、三级时不宜⼩于400mm；圆柱直径，⾮抗震和四级抗震设计时不宜⼩于350mm，⼀、⼆、三级时不宜⼩于450mm。
2 柱剪跨⽐宜⼤于2。
3 柱截⾯⾼宽⽐不宜⼤于3。
6.4.2 抗震设计时，钢筋混凝⼟柱轴压⽐不宜超过表6.4.2的规定；对于Ⅳ类场地上较⾼的⾼层建筑，其轴压⽐限值应适当减⼩。
注：1 轴压⽐指柱考虑地震作⽤组合的轴压⼒设计值与柱全截⾯⾯积和混凝⼟轴⼼抗压强度设计值乘积的⽐值；2 表内数值适⽤于混凝⼟强度等级不⾼于C60的柱。
当混凝⼟强度等级为C65～C70时，轴压⽐限值应⽐表中数值降低0.05；当混凝⼟强度等级为C75～C80时，轴压⽐限值应⽐表中数值降低0.10；3 表内数值适⽤于剪跨⽐⼤于2的柱；剪跨⽐不⼤于2但不⼩于1.5的柱，其轴压⽐限值应⽐表中数值减⼩0.05；剪跨⽐⼩于1.5的柱，其轴压⽐限值应专门研究并采取特殊构造措施；4 当沿柱全⾼采⽤并字复合箍，箍筋间距不⼤于100mm、肢距不⼤于200mm、直径不⼩于12mm，或当沿柱全⾼采⽤复合螺旋箍，箍筋螺距不⼤于100mm、肢距不⼤于200mm、直径不⼩于12mm，或当沿柱全⾼采⽤连续复合螺旋箍，且螺距不⼤于80mm，肢距不⼤于200mm、直径不⼩于10mm时，轴压⽐限值可增加0.10；5 当柱截⾯中部设置由附加纵向钢筋形成的芯柱，且附加纵向钢筋的截⾯⾯积不⼩于柱截⾯⾯积的0.8％时，柱轴压⽐限值可增加0.050当本项措施与注4的措施共同采⽤时，柱轴压⽐限值可⽐表中数值增加0.15，但箍筋的配箍特征值仍可按轴压⽐增加0.10的要求确定；6 调整后的柱轴压⽐限值不应⼤于1.05。
6.4.3 柱纵向钢筋和箍筋配置应符合下列要求：1 柱全部纵向钢筋的配筋率，不应⼩于表6.4.311的规定值，且柱截⾯每⼀侧纵向钢筋配筋率不应⼩于0.2％；抗震设计时，对Ⅳ类场地上较⾼的⾼层建筑，表中数值应增加0.1。
框架梁,柱的配筋要求
框架柱的配筋和尺寸要求：【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4(1):柱纵向受力钢筋的最小总配筋率应按表637-1采用，同时每一侧配筋率不应小于0.2%;对于建造在"类场地且较高的高层建筑，最小总配筋率应增加0.1%。
(2):表6.3.7-1柱截面纵向钢筋的最小总配筋率(百分率)注：①表中括号内数值用于框架结构的柱②钢筋强度标准值为400MPa时，表中数值应增加0.05 ; 钢筋强度标准值小于400MPa寸，表中数值应增加0.1。
③混凝土强度等级高于C60时，上述数值应相应增加0.1。
(3):柱总配筋率不应大于5%(4):矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm 一、二、三级且超过2层时不宜小于400mm圆柱的直径四级或不超过2层时不宜小于350mm 一、二、三级且超过2层时不宜小于450mm(5):剪跨比宜大于2 (不形成短柱)；三级轴压比限值为0.85 ,二级为0.75 ;长短边之比不宜大于3; 一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%’（6）纵筋配置原则：满足最小（大）配筋率要求柱纵筋间距不大于200，净间距不小于50。
一般取150-200。
（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm中改看配筋是否满足，再在施工图中进行手改。
）上下层纵筋的钢筋直径等级差不超过2级。
（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm钢筋焊接及验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm二、三级不宜大于250mm四级不宜大于300mm柱箍筋加密范围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mml的最大值。
2）底层柱的下端不小于柱净高的1/3。
3）刚性地面上下各500mm 4）剪跨比不大于2的柱（短柱）以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。
柱子尺寸确定
柱子尺寸确定角柱的受力特征：按照高规JGJ3-2002第6。
2。
4条解释，角柱承受双向地震作用，属双向偏心受力构件；扭转效应对内力影响较大，且受力复杂，在设计中宜增大其弯矩，剪力设计值。
对角柱设计的几点要求：1、高规第6。
2。
4条规定，抗震设计时，框架角柱应按双向偏心受力构件进行正截面承载力设计，对抗震级别为一、二、三级的框架角柱，经按高规第6。
2.。
1－6。
2。
3条调整后的弯矩、剪力设计值还应乘以不少于1。
1的增大系数。
其目的在于体现强柱弱梁的概念基础上进一步加大其安全储备。
2、高规第6。
4。
4条规定：柱的纵向钢筋配置，对角柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总面积应比计算值增加25%。
3、高规第6。
4。
3条（均为强条）规定：角柱纵向钢筋最小配筋百分率要比一般中柱边柱增大，如对三级抗震等级的框架，中柱边柱为0.7，而角柱为0.9。
同时每一侧配筋率不应小于0.2%。
4、抗震设计时，抗规第6。
3。
10条要求：箍筋加密范围，对一级及二级框架角柱，取全高。
5、PKPM的TAT软件说明将角柱列为特殊柱，指明角柱与普遍柱相比其内力调整系数和构造要求有较大差别，因此需用户专门指定设置。
一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。
框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β式中:γG -----竖向荷载分项系数q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比µN的限值宜满足下列规定:抗震等级为一级时,轴压比限值0.7抗震等级为二级时,轴压比限值0.8抗震等级为三级时,轴压比限值0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
第四章 框架结构
横向布置
特点
房屋横向刚度
大，侧移小；
横梁高度大，
室内有效净空 小。
框架结构的受力特点
在竖向荷载和水平荷载共同作用下，框架结构各构件 都将产生内力和变形。 框架结构的侧移一般由两部分组成：由水平力引起 的楼层剪力使梁、柱构件产生弯曲变形，形成框架结构的 整体剪切变形 us （ shear deformation ） ；由水平力引起的 倾覆力矩，使框架柱产生轴向变形（一侧柱拉伸，另一侧 柱 压 缩 ） ， 形 成 框架 结 构 的整 体 弯 曲变 形 ub （ bending deformation）。
非抗震时使用
横向承重
纵向布置
特点：
连系梁截面较小，
框架梁截面尺寸 大，室内有效净 空小；
对纵向地基不均
匀沉降较有利；
房屋横向刚度小，
侧移大。 纵向承重
双向布置
特点：
整体性好，受
力好；
适用于整体性
要求较高和楼 面荷载较大的 情况；
抗震效果好，
双向承重 能有效抵抗双 向地震
对于梁、柱、板均为现浇的情况，梁截面的形心线
可近似取至板底。
计算简图l0ຫໍສະໝຸດ 1l02实际结构
计算简图
变截面柱或者具有悬挑部分时 框架结构的计算简图
4、 框架结构上的荷载
恒载
框架自重；粉灰重； 板、次梁、墙体重。
垂直荷载
框 架 荷 载 水平荷载 地震作用 活载 风载
框架结构的梁柱截面尺寸如何确定
框架结构的梁柱截面尺寸如何确定
框架结构的梁柱截面尺寸的确定是设计一个可靠、安全、经济的结构的重要环节，其过程需要考虑力学基本原理、材料力学性能、结构荷载及其影响因素等多个因素。
本文将就这些因素进行讨论，以探究框架结构梁柱截面尺寸的确定方法。
一、力学基本原理
力学基本原理是确定框架结构梁柱截面尺寸的基础。
梁柱的截面尺寸需要满足一定的条件，包括抗弯、抗剪、抗压和抗拉等方面的要求，对于梁柱的截面这些条件还涉及到平行轴定理和垂直轴定理的应用。
这些基本原理是力学学科中的基本内容，设计者需要对其进行深刻的理解才能确定合理的截面尺寸。
二、材料力学性能
所选用的材料对梁柱的截面尺寸也有着决定性的影响。
钢结构采用的是钢材，在考虑截面尺寸时需要考虑钢材的强度、抗拉性能、抗压性能等；混凝土结构采用的是混凝土，需要考虑其强度、抗压性能、变形能力等性质。
这些材料的力学性能属性最好通过实际测试和实验得到，然后再根据所获得的数据进行计算。
三、结构荷载及其影响因素
框架结构的荷载是梁柱截面尺寸的另一个重要影响因素。
荷载可以分为静载荷和动载荷，包括垂直荷载、水平荷载、温度荷载、膨胀荷载等。
荷载的类型、大小、方向、施加位置等都会影响梁柱的截面尺寸的选择。
由于荷载是结构设计的重要组成部分，所以在项目设计的过程中必须充分考虑荷载的特点和影响因素，以制定出可靠的结构方案。
框架梁柱的尺寸的尺寸范围
框架梁柱的尺寸的尺寸范围一、引言在建筑工程中，框架梁柱是承载建筑物重量的重要结构部件。
其尺寸的大小和范围直接关系到建筑物的稳定性和安全性。
因此，在设计和施工过程中，需要对框架梁柱的尺寸进行合理规划和控制。
二、框架梁柱的定义框架梁柱是指建筑物中用于支撑楼板和屋面荷载的结构元件。
通常由钢材或混凝土等材料制成，形状为长方形或正方形。
其主要作用是承受水平荷载和垂直荷载，并将其传递到地基上。
三、框架梁柱尺寸范围1. 框架梁尺寸范围框架梁的尺寸一般由跨度和荷载决定。
在设计过程中，需要考虑跨度大小、楼层高度、使用功能等因素。
通常情况下，框架梁的截面尺寸为200mm×300mm至400mm×600mm之间。
2. 框架柱尺寸范围框架柱的尺寸也由跨度和荷载决定。
在设计过程中，需要考虑楼层高度、使用功能、地震等因素。
通常情况下，框架柱的截面尺寸为300mm×300mm至600mm×600mm之间。
3. 框架梁柱连接节点尺寸范围框架梁柱连接节点是框架结构中重要的组成部分，其尺寸大小直接关系到节点的强度和稳定性。
在设计过程中，需要考虑节点受力情况、材料特性等因素。
通常情况下，框架梁柱连接节点的尺寸为100mm×100mm至200mm×200mm之间。
四、框架梁柱尺寸的控制1. 跨度大小的控制跨度是决定框架梁柱尺寸大小的重要因素之一。
在设计过程中，应根据建筑物使用功能和荷载情况合理控制跨度大小，并选择适当的截面形状和材料。
2. 荷载大小的控制荷载是影响框架梁柱尺寸大小的另一个重要因素。
在设计过程中，应根据建筑物使用功能和荷载情况合理控制荷载大小，并选择适当的截面形状和材料。
3. 材料特性的控制框架梁柱的材料特性也是影响尺寸大小的重要因素之一。
在设计过程中，应根据建筑物使用功能和受力情况选择适当的材料，并进行合理规划和控制。
五、结论框架梁柱是建筑物中重要的结构部件，其尺寸大小直接关系到建筑物的稳定性和安全性。
框架结构的梁柱截面尺寸如何确定
框架结构的梁柱截面尺寸如何确定柱截面一般是根据经验先定个截面，然后在试算，也可先根据柱顶力估算截面。
梁的截面主梁一般按1/10左右取，次梁可取到1/15。
这些都是前期估算，也可依经验定。
最终要根据位移、挠度、裂缝等综合调整。
主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。
在相交处，小心计算主梁，这是个主要受力构件，马虎不得。
计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。
为简化计算，主梁自重可折算成集中荷载计算。
2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。
3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。
4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。
为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。
附加横向钢筋应布置在长度为S=2h1＋3b的范围内。
板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置"而已。
三者除都是钢筋外,没有其它关系。
我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。
参考03101的框架梁的纵向钢筋构造，应该可以理解。
框架结构的构造要求
框架结构抗震构造措施1.梁的截面尺寸，宜符合下列各项要求：（1）截面宽度不宜小于200mm；（2）截面高宽比不宜大于4（3）净跨与截面高度之比不宵小于4.2.采用梁宽大于柱宽的扁梁时，楼板应现浇，梁小线宜与柱中线重合，扁梁应双向布置，且不宜用于一级框架结构。
扁梁的截面尺寸应符合下列要求，并应满足现行有关规范对挠度和裂缝宽度的规定：3.梁的钢筋配置，应符合下列各项要求：（1）粱端纵向受拉钢筋的配筋率不应大于2.5％。
且计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25.二、二级不应大于0.35.（2）梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级小应小于0.5，二、三级不应小于O.3.（3）梁端箍筋加密区的长度、箍筋最大间距和最小直径应按表12-29采用，当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm.4.梁的纵向钢筋配置，尚应符合下列各项要求：（1）沿梁全长顶面和底面的配筋，一、二级不应少于2φ4，且分别不应少于梁两端顶面和底面纵向配筋中较大截面面积的1／4，三、四级不应少于2φ12；（2）一、二级框架梁内贯通中柱的每根纵向钢筋直径，对矩形截面柱，不宜大于柱在该方向截面尺寸的1／20；对圆形截面柱，不宜大于纵向钢筋所在位置柱截面弦长的1／20.5.梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm.6.柱的截面尺寸，宜符合下列各项要求：（1）截面的宽度和高度均不宜小于300mm；圆柱直径不宜小于350mm.8.柱的钢筋配置，应符合下列各项要求：（1）柱纵向钢筋的最小总配筋率应按表12-31采用，同时每一侧配筋率不应小于0.2％；对建造于Ⅳ类场地且较高的高层建筑，表中的数值应增加0.1.注：采用HRB400级热轧钢筋时应允许减少0.1，混凝土强度等级高于C60时应增加0.10.2）二级框架柱的箍筋直径不小于10mm且箍筋肢距不大于200mm时，除柱根外最大间距应允许采用150mm；三级框架柱的截面尺寸不大于400mm时，箍筋最小直径应允许采用6mm；四级框架柱剪跨比不大于2时，箍筋直径不应小于8mm.3）框支柱和剪跨比不大于2的柱，箍筋间距不应大于100mm.9.柱的纵向钢筋配置，尚应符合下列各项要求：（1）宜对称配置。
钢框架梁柱尺寸估算
钢框架梁柱尺寸估算在建筑结构中，钢框架梁柱是承担重要荷载的组成部分，其尺寸的估算对于结构的稳定性和安全性至关重要。
本文将介绍钢框架梁柱尺寸的估算方法，以及影响尺寸选择的因素。
1. 钢框架梁柱尺寸的估算方法在进行钢框架梁柱尺寸估算时，需要考虑以下几个因素：1.1 荷载：首先需要确定建筑物的设计荷载，包括自重、活荷载、风荷载等。
根据设计荷载的大小，可以确定钢框架梁柱的截面尺寸。
1.2 材料强度：钢材的强度是影响梁柱尺寸的重要因素之一。
根据设计要求和使用的钢材强度等级，可以计算出适当的截面尺寸。
1.3 梁柱长度：梁柱的长度也是影响尺寸的因素之一。
较长的梁柱需要更大的截面尺寸以承受更大的弯曲力和压力。
1.4 抗弯刚度和稳定性：钢框架梁柱的抗弯刚度和稳定性也会影响尺寸的选择。
较大的截面尺寸可以提高梁柱的抗弯刚度和稳定性。
通过以上因素的综合考虑，可以采用一定的计算方法来估算钢框架梁柱的尺寸。
常用的方法包括弹性理论计算、弯矩曲率法、截面抗力法等。
根据具体的工程要求和设计规范，选择合适的计算方法进行尺寸估算。
2. 影响尺寸选择的因素除了上述提到的荷载、材料强度、梁柱长度、抗弯刚度和稳定性外，还有一些其他因素也会影响钢框架梁柱尺寸的选择。
2.1 结构形式：不同的结构形式对梁柱尺寸的要求有所不同。
例如，框架结构和空间网架结构的梁柱尺寸选择会有所差异。
2.2 节点配置：钢框架梁柱的节点配置也会对尺寸选择产生影响。
节点处的连接方式和刚度要求会决定梁柱的尺寸。
2.3 美观要求：在一些特殊的建筑设计中，梁柱的尺寸选择还会受到美观要求的限制。
需要在满足结构要求的前提下，尽量减小梁柱的尺寸，以达到更好的视觉效果。
钢框架梁柱尺寸的估算是一个复杂的过程，需要综合考虑多个因素。
准确的尺寸选择可以确保结构的稳定性和安全性，同时还要满足美观和经济性的要求。
在实际工程中，需要根据具体的设计要求和使用条件，结合相关的设计规范和计算方法，进行合理的尺寸估算。
高校教学楼设计(3 框架结构布置及计算简图)
三 框架结构布置及计算简图（一）梁柱尺寸 1．梁高 h b =(1/12~1/8)lb 横向 h b =600~900mm ，取800mm 纵向 h b =650~900mm ，取800mm过道 h b =250~375mm ，考虑到次梁高度为600mm ，也取为600mm 2．柱截面尺寸本工程为现浇钢筋混凝土结构，7度设防，高度<30m ，抗震等级为三级，取底层C6柱估算柱尺寸，根据经验荷载为15kN/m2： N=15×7.8×(3.6+1.5)=2983.5kN由轴压比限值得A c ≥c f N 8.0=3.148.0105.29833⨯⨯=260795mm 2为安全起见，取底层柱截面尺寸为650mm×650mm ，其他层为600mm×600mm （二）计算简图(取轴线⑥处)初步设计基础顶面离室外地面500mm ，则底层层高为4.2+0.6+0.5=5.3m框架结构计算简图3.003.003.003.003.003.003.003.003.003.003.003.003.003.003.003.603.603.603.603.563.563.563.563.563.563.563.563.562.812.81 2.812.813.003.603.56（三）梁柱线刚度(其中E=3.0×104N/mm2)AC、BC跨梁1×0.3×0.83/7.2=3.56×10-3E i=2E×12BC跨梁1×0.3×0.63/3.0=3.60×10-3E i=2E×12上部各层柱1×0.64/3.6=3.00×10-3 E i= E×12底层柱1×0.654/5.3=2.81×10-3 E i= E×12将梁柱线刚度标于计算简图中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框架结构梁柱截面尺寸确定
柱截面一般是根据经验先定个截面，然后在试算，也可先根据柱顶力估算截面。
梁的截面主梁一般按1/10左右取，次梁可取到1/15。
这些都是前期估算，也可依经验定。
最终要根据位移、挠度、裂缝等综合调整。
主梁和次梁关系
在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。
在相交处，小心计算主梁，这是个主要受力构件，马虎不得。
计算要点和构造特点：
1.主梁除承受自重外，主要承受由次梁传来的集中荷载。
为简化计算，主梁自重可折算成集中荷载计算。
2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。
3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。
4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。
为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。
附加横向钢筋应布置在长度为S=2h1＋3b的范围内。
板支座上部非贯通纵筋的长度怎么确定
支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置"而已。
三者除都是钢筋外,没有其它关系。
我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。
参考03101的框架梁的纵向钢筋构造，应该可以理解。
什么是通长筋、底板筋、上部筋、下部筋
通长筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋。
底板筋通常就是独立基础的板底或基础梁，基础承台等处的钢筋。
上部钢筋下部钢筋就是建筑构件上部或下部配置的钢筋。
架立筋主要是固定间距和受力筋位置所配置的构造钢筋。
分布筋用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形.元宝筋就是当梁承受集中力，抗剪不够，为了防止梁开裂，在集中力处设置附加吊筋，样子就象个元宝，所以就叫元宝筋。
梁板式筏型基础的下下层筏板筋和基础梁下部纵筋同向且位于基础梁正下方时
梁板式筏型基础在柱底下往往是双向等高粱，特别是高层，当两个方向的间距差不多的时候，很难区分主次；其二，地基梁的受力方向很难分清，那么向哪个方向吊呢？加上这里钢筋较多，再设吊筋的话（又是双向），节点内全是钢筋，施工时很难保证砼的密实度。
所以，这个地方建议放置加密箍筋（双梁都放哦），而且基础梁的箍筋一般不小，8~12个加密箍应该够了，加密箍间距@50，大了不起作用，小了砼难以施工。
架立筋一般的说，架立筋是梁中用来架立箍筋的，差不多出现在三肢箍以上的梁，就是两边的筋是通过了，中部筋只有附加筋（也就是我们说的挑筋），如果没有架立筋的话，中部的那肢箍筋没法绑了，所以出现了架立筋呀.
贯通筋
1、梁往往并非一跨,而是多跨.贯通筋就是通长筋,一直穿过多跨.中间接头需要绑扎或机械连接,质量确有保证时也可用焊接.
2、梁的集中标注中必注贯通筋.贯通筋是纵筋,是梁最重要的受力筋.
3、梁的的支座需要附加筋和负筋,此类钢筋往往伸入相邻跨三分之一处截断,不是贯通筋.
4、非贯通筋应原位标注.多数时候也是受力筋.
5、梁的箍筋为多肢,上下筋不能满足肢数要求时,需要增加架立筋.架立筋计算时不考虑受力,仅为满足箍筋肢数要求,保证梁的整体性,图纸上不需要标注.
6、梁的侧面有时需要增加构造筋,抗扭钢筋等等,集中标注必注.
独立柱基础底标高-6.00米，地梁顶标高-1.00米.地面在+-0.00处，上部为框架结构，只有一层，层高7.5米，什么时候回填？什么时候砌砖（包括地下部分和地上部分）？
一般情况下，基础完成且柱已浇到地面左右72小时后就应回填了到基梁或接近室外地面的位置，然后浇注基梁及上部结构，砌砖般在你框架部分完成后，
钢筋锚固
1、梁受拉钢筋在端支座的弯锚，其弯锚直段≥0.4laE，弯钩段为15d并应进入边柱的“竖向锚固带”，且应使钢筋弯钩不与柱纵筋平行接触的原则（边柱的“竖向锚固带”的宽度为：柱中线过5d至柱纵筋内侧之间）；
2、受力纵筋在端支座的锚固不应全走保护层的原则，当水平段走混凝土保护层时，弯钩段应在尽端角筋内侧“扎入”钢筋混凝土内；
3、当抗震框架梁往中柱支座直通锚固时，纵筋应过中线+5d且≥Lae的原则；
4、梁受拉纵筋受力弯钩为15d、柱偏拉纵筋弯钩、钢筋构造弯钩为12d的原则；
5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距1/2的原则；
6、当两构件配筋“重叠”时不重复设置且取大者的原则；
7、节点内钢筋锚固不应平行接触的原则。
8、变截面柱墙插筋锚固为1.5Lae
9、墙上柱纵筋锚固为1.6Lae
10、上柱比下柱多出的钢筋锚固为1.2Lae
11、下柱比上柱多出的钢筋锚固为1.2Lae
12、上柱直径大于下柱时应将下层柱的连接位置移到柱的上端，上柱连接位置下移。
13、顶层边角柱外侧钢筋全部伸入梁板内，长度为梁底以上1.5Lae。
也可采用12D(此时屋面梁上部弯折长度须为1.7Lae，避免节点顶部钢筋拥挤)和1.5Lae+20D（当柱外侧配筋率>1.2%)
14、顶层中柱12D，当直锚长度大于锚固长度时可采取直锚。
15、暗柱和墙顶层锚固为Lae (自板底)。
16、框支柱部分纵筋延伸到上层剪力墙楼板顶，能通则通，弯锚部分伸入梁或板内Lae
17、墙水平筋伸入端柱的长度取定:当满足直锚时为LAE，当不能满足直锚时为伸至端柱对边加弯折15D，平直段长度须>=0.4LAE
18、剪力墙水平筋应伸至墙端，并向内水平面弯折。
19、转角剪力墙外侧水平筋应连续通过。
20、楼层框架梁钢筋端支座采用直锚时为>=Lae且>=0.5支座宽+5D。
21、楼层框架梁钢筋端支座采用弯锚时为伸至柱纵筋内侧+15D弯折。
平直段长度必须>=0.4Lae，这是对设计的要求，如果不能满足此条件，须用较小规格钢筋代替。
22、框架梁中间支座伸入支座内>= Lae且>=0.5支座宽+5D。
23、楼层高低跨梁低跨梁钢筋伸入高跨梁内为Lae，屋面高低跨梁低跨梁钢筋伸入高跨梁内为1.6Lae。
24、屋面框架梁上部钢筋在端支座的弯折长度为:1)伸到梁底;2)1.7 Lae;3) 1.7Lae+20D(梁上部纵筋配筋>1.2%)。
25、井字梁、次梁和纯悬挑梁下部钢筋伸入支座12D，当为光面钢筋时，直锚长度为15D.弧形次梁下部钢筋伸入支座为Lae。
26、纯悬挑梁、井字梁和次梁上部钢筋以及连梁端部为小墙肢时的上下钢筋取值同楼层框架梁。
27、连梁满足直锚时伸入墙内的长度为Lae且>=600.斜向交叉暗撑及斜向交叉构造钢筋锚入墙内为LAE。
28、侧面构造筋的锚固长度和搭接长度均为15D，当梁侧面为抗扭腰筋时其锚固长度与方式同框架梁下部钢筋。
29、梁架立钢筋的搭接长度为150。
30、基础梁外伸时钢筋弯折长度为12D，无外伸时为梁高1/2，多出部分钢筋弯折长度为15D。
31、高低基础梁低跨钢筋伸入高跨内Lae。
32、基础梁底部负弯矩钢筋自柱中心线向跨内延伸的长度为跨度/3且>=1.2LA+梁高+0.5柱宽。
33、基础次梁无外伸时上部钢筋伸入支座(基础主梁)内为>=12D且>=支座宽1/2。
基础次梁下部钢筋>=LA，外伸时上下部钢筋弯折12D。
34、板上部钢筋伸入支座内为LA，底筋伸入支座内>=5D且到支座中心线。
35、梁板式筏形基础底板上部钢筋和中部钢筋>=12D且到梁中心线，下部钢筋伸到梁箍筋内侧+弯折15D。
36、筏板外伸时上下钢筋弯折12D，U型封边筋长度:筏板厚-2*保护层+2*12D。
交错封边纵筋弯折长度:板厚1/2-保护层+75。
37、梁腋下部斜纵筋为伸入支座梁下部纵筋根数-1且不少于2根。
锚入梁内为LAE。
箍筋加密区
箍筋加密区是对于抗震结构来说的。
根据抗震等级的不同，箍筋加密区设置的规定也不同。
一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。
梁端的加密区长度一般取1.5倍的梁高。
柱子加密区长度一般取1/6每层柱子的高度。
但最底层（一层）柱子的根部应取1/3的高度。
