第七章 多工序开榫机
木工铣床和开榫机ppt实用资料
手工进给立式双轴木工铣床外形图
手工进给立式双轴木 工铣床外形图
1．床身 2．工作台 3、 9．手轮 4．左旋刀轴 5．导尺
6．开关 7．右旋刀轴 8．挡环
1、5机械进给木工铣床
• 机械进给木工铣床的用途手工进给铣床不
仅生产率低、工人的劳动强度大，而且也 注意强调:选择何种形式，主要是依据工件的外形和加工尺寸。
• ③主轴的升降与倾斜 • ④主轴的传动 • ⑤活动工作台
1、4双轴木工铣床
• 双轴木工铣床结构特点机床具有两个中心距不可调的刀轴。 其中一个刀轴为左旋刀轴，另一个刀轴则为右旋刀轴。加 工时，手持装夹有工件的样板，紧靠挡环，首先通过右旋 刀轴双轴木工铣床的工作过程。
• 注意强调：木工铣床除立式单轴铣床外，还有立式双轴铣 床，其中以固定的双轴铣床应用较多加工时，手持装夹有 工件的样板，紧靠挡环，首先通过右旋刀轴铣削工件的前 端，此时为逆向铣削；当加工工件接近尾端时，可迅速转 移至左旋刀轴继续进行铣削加工，此时为顺向铣削。有效 地防止了工件两端在铣削加工中出现的崩裂现象， 保证 了较高的加工质量。
注意强调:选择何种形式，主要是依据工件的外形和加工尺寸。
不安全，仅适用于单件或生产批量较小时 当加工工件接近尾端时，可迅速转移至左旋刀轴继续进行铣削加工，此时为顺向铣削。
单轴立式木工铣床的外形图 当加工工件接近尾端时，可迅速转移至左旋刀轴继续进行铣削加工，此时为顺向铣削。
采用。 了解木工铣床、开榫机的种类、特点，了解木工铣床、开榫机的基本构成和工作原理，掌握数控木工铣床的工作原理；
这类木工铣床单轴式使用普遍。立式 单轴木工铣床以其加工范围广、性 能优良被广泛应用于各木材加工企 业。
单轴立式木工铣床的外形图
手工进给立式单轴木工铣床的结构
精密度高的开榫机的制作技术

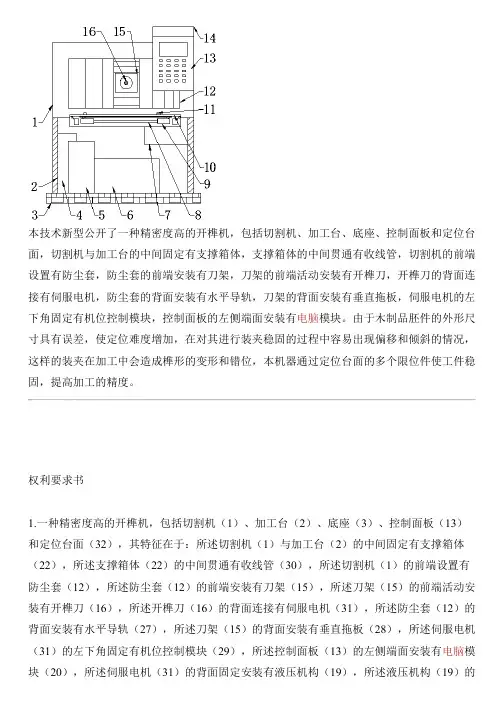

本技术新型公开了一种精密度高的开榫机，包括切割机、加工台、底座、控制面板和定位台面，切割机与加工台的中间固定有支撑箱体，支撑箱体的中间贯通有收线管，切割机的前端设置有防尘套，防尘套的前端安装有刀架，刀架的前端活动安装有开榫刀，开榫刀的背面连接有伺服电机，防尘套的背面安装有水平导轨，刀架的背面安装有垂直拖板，伺服电机的左下角固定有机位控制模块，控制面板的左侧端面安装有电脑模块。
由于木制品胚件的外形尺寸具有误差，使定位难度增加，在对其进行装夹稳固的过程中容易出现偏移和倾斜的情况，这样的装夹在加工中会造成榫形的变形和错位，本机器通过定位台面的多个限位件使工件稳固，提高加工的精度。
权利要求书1.一种精密度高的开榫机，包括切割机（1）、加工台（2）、底座（3）、控制面板（13）和定位台面（32），其特征在于：所述切割机（1）与加工台（2）的中间固定有支撑箱体（22），所述支撑箱体（22）的中间贯通有收线管（30），所述切割机（1）的前端设置有防尘套（12），所述防尘套（12）的前端安装有刀架（15），所述刀架（15）的前端活动安装有开榫刀（16），所述开榫刀（16）的背面连接有伺服电机（31），所述防尘套（12）的背面安装有水平导轨（27），所述刀架（15）的背面安装有垂直拖板（28），所述伺服电机（31）的左下角固定有机位控制模块（29），所述控制面板（13）的左侧端面安装有电脑模块（20），所述伺服电机（31）的背面固定安装有液压机构（19），所述液压机构（19）的背面嵌套有散热板（18），所述散热板（18）的外侧连接有金属后盖（17），所述控制面板（13）的顶部固定有操作台（14），所述操作台（14）的顶部设置有金属盖板（21），所述加工台（2）内部左侧安装有配电箱（4），所述配电箱（4）的右端连接有电路箱（5），所述电路箱（5）的右侧安装有电机（6），所述加工台（2）的内部右上角安装有电控模块（7），所述定位台面（32）的顶部横向安装有限位条（10），所述限位条（10）的前方对称设置有限位块（11），所述限位条（10）和限位块（11）的下方固定有导向槽（24），所述限位条（10）的顶部中间内嵌有压板（25），所述压板（25）的左侧活动安装有定位尺（26），所述定位台面（32）的顶部表面雕刻有刻度尺（23），所述导向槽（24）的下方平行安装有导向丝杆（8），所述导向丝杆（8）的两端安装有步进电机（9）。
开榫机安全操作规程
开榫机安全操作规程1. 引言开榫机是一种常用的木工机械设备，用于制作和加工各种木制家具和构件。
然而，由于其高速旋转的切削工具和复杂的操作过程，使用开榫机也存在一定的安全风险。
为了确保工作场所的安全，并保护操作人员的健康，本文将介绍开榫机的安全操作规程。
2. 操作前准备在使用开榫机之前，操作人员需要进行一系列的准备工作，以确保操作的安全性。
2.1 工作环境准备•确保工作场所宽敞明亮，通风良好，并远离易燃、易爆物品。
•清理工作区域，排除杂物和障碍物，确保操作时不会有任何干扰。
•在工作台上垫上平整稳固的软垫，以减少振动和材料滑移的风险。
2.2 个人防护装备•操作人员必须佩戴符合标准的安全眼镜、耳塞和防护手套，以保护眼睛、耳朵和手部免受切削工具和噪音的伤害。
•需要穿戴紧身的工作服，并注意裤腿要收入袜子中，以避免裤腿被切削工具卷入。
2.3 设备检查和维护•操作人员需要检查开榫机的电源线和插头是否完好，不得使用破损的电源线或插座。
•确保开榫机的切削工具和夹具是完好无损的，不得使用损坏或磨损严重的刀具。
•在操作前，检查机器的各个零部件是否正常运转，并确保所有安全保护装置完好并可靠。
3. 操作步骤和注意事项3.1 开榫机的正确操作姿势•使用开榫机时，操作人员应站立在稳固的平台上，保持平衡姿势，双脚分开，确保足够的稳定性。
•操作人员应采用双手操作的方式，一手用于固定工件，另一手用于控制开榫机的开关和操纵杆。
3.2 工件的安全操作•在操作前，确保工件表面的杂质、灰尘和残余物已完全清除，以免影响切削效果和操作安全。
•在操作过程中，要始终将工件的边缘与开榫机的导向装置保持相对平行的位置，以确保工件的稳定性和切削的准确性。
•在工件过长时，应使用辅助设备（如支架或工作台延长装置）以提供额外的支撑和稳定性。
3.3 安全开关的使用•操作人员应牢记开榫机上的安全开关位置，及时断开电源，以避免意外启动或误操作。
•在调整切削工具、更换夹具或清理切削区域时，必须关闭电源并等待切削工具完全停止旋转后，方可进行操作。
第七章 多工序开榫机分析
3. 锯切刀架工作原理 4. 铣削刀架工作原理
丝杠
标尺
丝杠
丝杠
附加铣刀 控制气缸 附加铣刀
前立柱
垂直溜板 水 标平尺溜板
导轨
支架
组合刀架
转盘 截头粉碎锯
划线锯
前刀架转盘 丝杠
后立柱
垂直溜板 水平后溜刀板架
5. 传动系统 进给 压紧 移动立柱移动
电机 调速钮
§2 框榫开榫机
一、单面框榫开榫机
1. 主要用途 加工框榫为主，可进行板件尺寸校准、截头等加工。
2. 工作原理
六刀头/斜肩
水平刀头（2） D
圆锯片
垂直刀头（2） D
D 槽铣刀
齐头
加工榫头/簧
加工榫肩
加工榫槽
第七章 木工多工序机床 框榫开榫机工作原理
四刀头/直角榫
D
圆锯片
垂直刀头（2） D
槽铣刀 D
进给机构及工作原理
往复进给
第七章 木工多工序机床
进给机构及工作原理
刀架垂直进给
刀架垂直往复进给
第七章 木工多工序机床 单面枢榫开榫机传动系统
传动系统
机械进料单面开榫机传动系统图
第七章 木工多工序机床
二、双面框榫开榫机
1. 工艺特点 工件两端同时开榫
2. 工作原理
决定榫长
切断齿轮啮合
传动系统 手齿轮轮
适应不同尺寸的工件
丝杠螺母
第七章 木工多工序机床
工作台的调整 加工斜榫时工作台的调整 加工直榫斜肩时靠板的调整
工作台调整
丝杠 螺母
转动手轮
锁紧
第七章 木工多工序机床

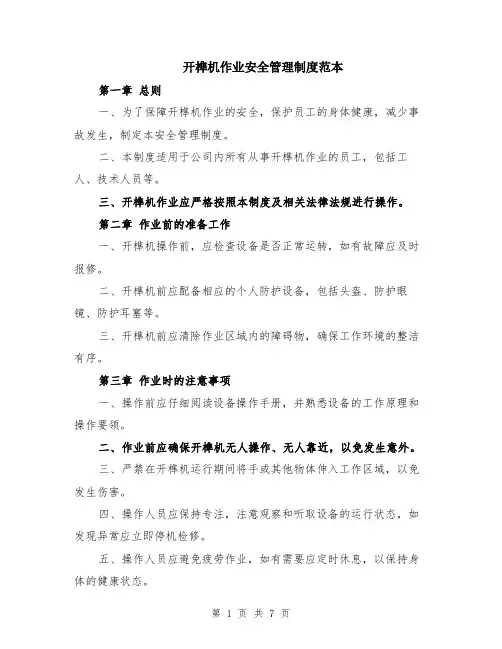

开榫机作业安全管理制度范本（2篇）
