机械制图第二章ppt课件
优点 缺点
图纸上的箭头、线型、标题栏、 尺寸数字等的大小均符合该号图纸要 相关要求，这与尺规绘图相一致。
需要按实际尺寸和 绘图比例计算要画图线 的尺寸。
解决缺点的 方法
先按1:1绘图， 然后将图形按绘 图比例（标题栏 中标注的比例） 缩小，最后标注 尺寸。
编辑版pppt
12
2 绘图设置
绘图设置命令的位置：【工具】→【绘图设置】
10
5. 选择对象
编辑图形时，一般都需要选择要进行操作的对象。当命令行提示“选择对象”时，光标将变 成方形拾取框，此时就可以在绘图区选择要编辑的图形对象了。选择对象有3种方法，即单个拾取、 窗口选择和窗交选择。
单个拾取
直接用鼠标在要选择的对象上单击，则该对象被选中。 被选中的对象变虚，并显示出夹点。要选择多个图形对象， 可依次连续单击要选择的其他对象。
规格、边框和标题栏，并且图形单位被设置为公制（acad.dwt与acadiso.dwt的区别是前者的图
形单位为英寸）。
编辑版pppt
8
3. 命令的终止、重复、取消和撤销操作
在AutoCAD中执行某命令后，或在执行某个命令的过程中，可随时按“Esc” 键终止该命令。一个命令执行结束后，紧接着要重复执行该命令，可直接按回车键 或空格键。
默认情况下，光标沿X轴和Y轴方向上的捕捉间距均为10，每相邻栅格间的间
距为10。若修改“捕捉间距”和“栅格间距”设置区中的参数，可重新设置捕捉间
距和栅格间距。
编辑版pppt
14
极轴追踪
右击状态栏中的 “极轴”按钮，在弹出的 快捷菜单中选择“设 置…”，或单击 “极轴 追踪”选项卡，可打开右 图所示对话框。
一个命令执行后，单击快速访问工具栏中的“放弃” 按钮 ，或按“Ctrl＋Z” 快捷键，可撤销最近执行的一步操作，连续执行此命令可撤销最近执行的多步操作， 直至回到文件的最后一次保存状态。
电子课件-《机械制图(第七版)》-A02-3582 机械制图-第二章
的尺寸标注
一、棱柱
棱柱的棱线互相平行。常见的棱柱有三棱柱、 四棱柱、五棱柱和六棱柱等。
正五棱柱三视图作图步骤
六 棱 柱 三 视 图 的 作 图 步 骤
二、棱锥
棱锥的棱线交于一点。常见的棱锥有三棱锥、 四棱锥和五棱锥等。
四棱锥三视图作图步骤
§2－2 三视图的形成及其投影规律
一、三投影面体系的建立 二、三视图的投影对应关系 三、三视图与物体的方位对应关系
一、三投影面体系的建立
主视图 俯视图 左视图
三视图的形成
图2－6 三视图的展开
二、三视图的投影对应关系
长对正、高平齐、宽相等
三、三视图与物体的方位对应关系
【例2－1】根据长方体（缺角）的立体图和主、 俯视图，补画左视图，并分析长方体表面间的相对 位置。
解题步骤
3．重影点与可见性
重影点的投影 标注重影点时，将坐标小的点加括号。
二、直线的投影分析 1．一般位置直线
一般位置直线——既不平行也不垂直于任何一个投 影面，即与三个投影面都处于倾斜位置的直线。
三个投影均不反映实长；与投影轴的夹角不反映空间直 线对投影面的倾角。
2．投影面平行线
投影面平行线——只平行于一个投影面，与另外两个 投影面倾斜的直线。
解题过程
立体表面相对位置分析
§2－3 立体上点、直线、平面的投影
一、点的投影分析 二、直线的投影分析 三、平面的投影分析
一、点的投影分析
1．点的投影规律
（1）s's⊥OX。 （2）s's''⊥OZ。 （3）ssX=s''sZ。
2．点的坐标与投影关系
【例2－3】已知点A的V面投影a'和W面投影a''， 求作H面投影a。
一、棱柱
棱柱的棱线互相平行。常见的棱柱有三棱柱、 四棱柱、五棱柱和六棱柱等。
正五棱柱三视图作图步骤
六 棱 柱 三 视 图 的 作 图 步 骤
二、棱锥
棱锥的棱线交于一点。常见的棱锥有三棱锥、 四棱锥和五棱锥等。
四棱锥三视图作图步骤
§2－2 三视图的形成及其投影规律
一、三投影面体系的建立 二、三视图的投影对应关系 三、三视图与物体的方位对应关系
一、三投影面体系的建立
主视图 俯视图 左视图
三视图的形成
图2－6 三视图的展开
二、三视图的投影对应关系
长对正、高平齐、宽相等
三、三视图与物体的方位对应关系
【例2－1】根据长方体（缺角）的立体图和主、 俯视图，补画左视图，并分析长方体表面间的相对 位置。
解题步骤
3．重影点与可见性
重影点的投影 标注重影点时，将坐标小的点加括号。
二、直线的投影分析 1．一般位置直线
一般位置直线——既不平行也不垂直于任何一个投 影面，即与三个投影面都处于倾斜位置的直线。
三个投影均不反映实长；与投影轴的夹角不反映空间直 线对投影面的倾角。
2．投影面平行线
投影面平行线——只平行于一个投影面，与另外两个 投影面倾斜的直线。
解题过程
立体表面相对位置分析
§2－3 立体上点、直线、平面的投影
一、点的投影分析 二、直线的投影分析 三、平面的投影分析
一、点的投影分析
1．点的投影规律
（1）s's⊥OX。 （2）s's''⊥OZ。 （3）ssX=s''sZ。
2．点的坐标与投影关系
【例2－3】已知点A的V面投影a'和W面投影a''， 求作H面投影a。
机械制图教学(全套)PPT课件
机 械 工 程
图1-3 比例尺
返
8
高 职 高 专 机 电 类 专 业
1.1.3 圆规和分规 圆规主要是用来画圆及圆弧的。一般较完整的圆规应附 有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如图1-4 a)所示。在画图时，应使用钢针具有台阶的一端，并将其固 定在圆心上，这样可不使圆心扩大，还应使铅芯尖与针尖 大致等长。在一般情况下画圆或圆弧时，应使圆规按顺时 针转动，并稍向前方倾斜。在画较大圆或圆弧时，应使圆 规的两条腿都垂直于纸面, 如图1-4 b)所示。在画大圆时，还 应接上延伸杆,如图1-4 c)所示。
机 械 工 程
图1-13 留装订边的图框格式
图1-14不留装订边的图框格式
21
高 职 高 专 机 电 类 专 业
3．标题栏
（材料标记） 标记处数 分区
更改文件号
（单位名称）
签名
年、月、日
（年月日） 设计 （签名）（年月日）标准化（签名） 阶段标记 重量 比例
（图样名称）
机 械 工 程
审核 工艺
（图样代号） 批准 共 张 第 张
机 械 工 程 图1-6 直线笔的使用
11
高 职 高 专 机 电 类 专 业
绘图笔如图1-7所示，头部装有带通针的针管，类似自来水笔，能吸存炭素墨水 ，使用较方便。针管笔分不同粗细型号，可画出不同粗细的图线，通常用的笔 尖有粗（0.9㎜）、中（0.6㎜）、细（0.3㎜）三种规格，用来画粗、中、细三 种线型。
表1-1 图板尺寸规格
（单位：mm）
图板尺寸规格代号 A0 A3 图板尺寸（宽×长） 920×1220 305×460
A1
610×920Biblioteka A2460×6105
机械制图PPT课件
R
R2
O2
R1
O1
R-R1
R-R2
T2
T1
R
O
R
绘制过程演示
圆角连接
R
R
R
R
R
方法一
方法二
R
R
R2
R1
O1
O2
圆弧连接
RE
RE
R2
R1
O2
O1
RE+R1
RE
O
RE+R2
RE
O2
O1
R2
R1
RE-R2
RE-R1
O
椭圆的画法
分别以椭圆的长短轴为半径画同心圆 将圆进行若干等分,并作连接圆心与圆的连线 分别作连线与圆周交点的垂直线(大圆)和水平线(小圆) 光滑连接垂直线与水平线交点
尺寸标注
圆的尺寸尽量标注在非圆的图形上 图形中有相同的圆只边注一个,并注写上“nד字样表示同圆的数量 对于相同的圆弧只需在一个注写
大圆弧可以不考虑圆心位置
小结构的尺寸可按图示方法标注
球面标注要使用“S”符号 球缺标注要使用“SR”符号
尺寸标注
尺寸标注
尺寸标注时应注意的问题 尺寸在图样的排布要“正确、清晰、完整、合理 在同一张图样上基本尺寸的字高要一致,一般采用3.5号字,不能根据数值的大小而改变字符的大小。字符格式应严格按国标的规定书写。 同一张图样上尺寸线箭头的大小应一致。机械图样中尺寸箭头应是闭合的实心箭头。 相互平行的尺寸线间距应相等。尽量避免尺寸线相交。
本章目录
总目录
*
为什么要学习工程制图?
需求
构思
设计
加工 制造
概述
图样是生产过程中的重要技术资料和主要依据。 要完整、清晰、准确地绘制出机械图样,除要有耐心细致和认真负责的工作态度外,还要求掌握正确的作图方法、熟练地使用绘图工具。 还必须遵守国家标准《机械制图》与《技术制图》中的各项规定。
机械制图ppt课件(完整版)精选全文
注：在最新的国家标准中新增 了一个投影符号，分第一视角 和第三视角投影识别符号，如 图所示。
第一视角投影符号 第一视角投影符号•9
二、比例（GB/T 14690-93）
图中图形与其实物相应要素的线性尺寸之比称为比例。
•10
三、字体（GB/T 14691-93）
在图样中书写汉字、字母、数字时必须做到：
4～ 6
1
15 ～ 30 3
1 5 ～ 3 0
3
～ 2 0 5
•13
机械图样中常用图线的形式及应用
•14
五、尺寸注法（GB4458.4-2003）
1、基本规则 1）机件的真实大小应以图样上所注的尺寸数值为依据，
与图形的大小及绘图的准确度无关。 2）图样中的尺寸凡以毫米为单位时，不需要标注其计
量单位的代号或名称；如采用其他单位，则必须注明相应的 计量单位的代号或名称。
49
例1：已知点的两个投影，求第三投影。
解法一:
a●
az ●a
通过作45°线 使aaz=aax
ax
a●
解法二:
用分规直接量 取aaz=aax
a● ax
a●
az
a
●
50
例2：已知特殊位置点的两面投影，求其第三投影
z
d’
f’ d’’f’’
x
a’e’ da
a’0 ’
f
e
YW
’’
e
YH
51
二、两点的相对位置
（1）斜度 斜度是指一直线（或平面）对另一直线（或平面）的倾
斜程度。 其大小以它们夹角的正切来表示，并将此值化为1:n的形
式。
•31
（2）锥度
锥度是指正圆锥体的底圆直径与正圆锥体的高度之比， 并把此值化为1:n的形式。
机械制图教材2

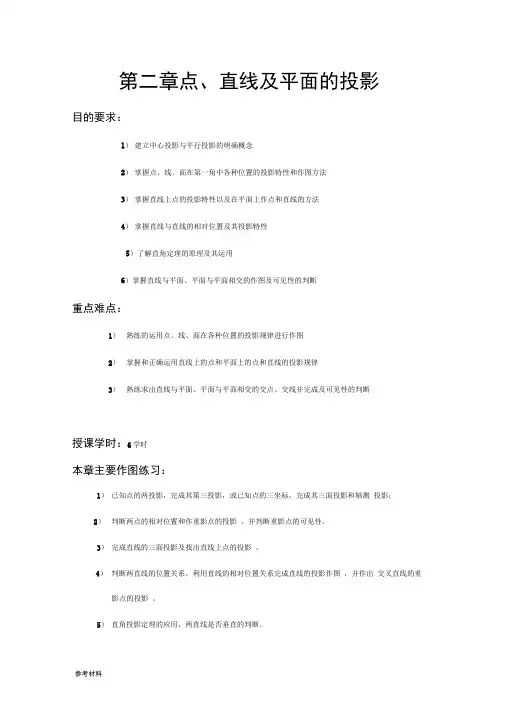

第二章点、直线及平面的投影目的要求：1）建立中心投影与平行投影的明确概念2）掌握点、线、面在第一角中各种位置的投影特性和作图方法3）掌握直线上点的投影特性以及在平面上作点和直线的方法4）掌握直线与直线的相对位置及其投影特性5）了解直角定理的原理及其运用6）掌握直线与平面、平面与平面相交的作图及可见性的判断重点难点：1）熟练的运用点、线、面在各种位置的投影规律进行作图2）掌握和正确运用直线上的点和平面上的点和直线的投影规律3）熟练求出直线与平面、平面与平面相交的交点、交线并完成及可见性的判断授课学时：6学时本章主要作图练习：1）已知点的两投影，完成其第三投影，或已知点的三坐标，完成其三面投影和轴测投影；2）判断两点的相对位置和作重影点的投影，并判断重影点的可见性。
3）完成直线的三面投影及找出直线上点的投影。
4）判断两直线的位置关系，利用直线的相对位置关系完成直线的投影作图，并作出交叉直线的重影点的投影。
5）直角投影定理的应用，两直线是否垂直的判断。
6）完成平面的三投影并判断平面相对投影面的位置关系7）已知点或直线在平面上，而且已知其一个投影，完成其另外两投影及判断点或直线是否在平面上（尤其是特殊位置平面）。
8）求直线与平面、平面与平面的交点和交线并判断可见性。
授课内容：§-1 投影法基本知识一、投影法及其分类1、投影法的建立在一定投影条件下，求得空间形体在投影面上的投影的方法，称为投影法。
投影中心、投影面、投射线、投影2、投影法的分类中心投影法（投射线相交于一点，投影随物体与投影中心和投影面的距离变化而改变大小，故不反映空间形体表面的真实大小和形状，但富有真实感）平行投影法（投射线相互平行，当物体平行移动时，投影的形状和大小不改变）斜投影和正投影。
投影面投影面本课程研究平行投影且主要是正投影，以后投影”指正投影。
图2-1 中心投影法及平行投影法二、正投影的基本性质1、实形性当线段或平面图形平行于投影面时，其投影反映实长或实形。
最全机械制图基础知识 ppt课件
细实线（尺寸线）
细实线（尺寸界线）
双点画线 （相邻辅助零件的轮廓线）
波浪线 （断裂处的边界线）
各种图线应用示例
PPT课件
17
2 图线宽度
所有线型的图线宽度（d）应按图样的类型
和尺寸大小在下列数系中选择。该数系的公比 为1：2（≈1：1.4）：
0.13 ， 0.18 ， 0.25 ，0.35 ， 0.5 ，
每张图纸上都必须画出标题栏。标题栏格式
和尺寸按GB10609.1－1989的规定。标题栏的位
置应位于图纸的右下角，看图方向与看标题栏
的方向一致。
在制图作业中可以简化，建议采用简化标题
栏。
（图 名）
比例 数量
（图 号）
制图
（日 期） 重量
材料
8
描图
（日 期）
（设备名称）
审核
（日 期）
12
40
65
12
30
方法，绘图时必须遵守。
PPT课件
23
一、基本规则
（1）机样的真实大小应以图样上所住的尺 寸数值为依据，与图形的大小及绘图的准确
度无关。 （2）图样中（包括技术要求和其他说明） 的尺寸，以毫米为单位时，不需标注计量单
位的代号或名称，如采用其它单位，则必须
注明相应的计量单位的代号或名称。 （3） 图样中所标注的尺寸，为该图样所 示机件的最后完工的尺寸，否则应另加说明。
L/mm m/kg 460r/min
220v 5MΩ 380KPa
PPT课件
14
1.1.4 图线(GB/T17450--1998)
1 线型 规定有15种基本线型 2 图线宽度 1：2（细线、粗线的比例）
机械制图第2章课件
第五节 切割体的画法与识读
4.圆球切割体
截平面切割球体时，截交线总是圆，根据截平面对投影面的 位置不同，截交线圆的投影可能是反映其实形的圆、也可能是 椭圆或直线，见表2-7。
表2-7 球的截交线
第五节 切割体的画法与识读
例 求作半球切凹槽的水平投影和侧面投影 半球凹槽是由两个侧平面和一个水平面切割而成，两个侧平面各截
图2-24 圆球的三视图
第四节 基本体的视图及尺寸பைடு நூலகம்注
三、基本体的尺寸标注
物体的三视图只能表达其结构形状，物体的大小需要用尺寸来 表示。基本体只有定形尺寸，其大小通常是由长、宽、高三个方向 的尺寸来表达的。
四、立体表面上点的投影
1.平面立体表面上点的投影
平面立体表面上点的投影作图 方法，一般采用积聚性和辅助线法。
第五节 切割体的画法与识读
3.锥切割体
根据截平面与圆锥体轴线的相对位置不同，截交线有五种情况 例 求作圆锥被正平面切割后的主视图
截平面P是与圆锥轴线 平行的正平面，截交线 是双曲线。其俯视图和 左视图均积聚为直线； 主视图需要利用双曲线 上三个特殊点、两个一 般点求得，连接而成。
图2-37 正平面切割圆锥体
图2-31 球面上取点
第五节 切割体的画法与识读
切割立体的平面称为截平面，截平面与立体表面的交线称为截交 线。画图时，为了清楚地表达这些由切割而成的机件形状，必须正
一、平面切割体
截平面与平面体相交所得的截交线是由直线组成的平面图形—— 封闭多边形。多边形的边数决定于平面体上棱面与截平面相交的交
截交线是棱面与截平面的公有线，因此求截交线的问题，实质是 求截平面与平面体上棱面的公有线问题；而直线段是由两端点决定 的，所以也是求公有点的问题。
机械制图全部ppt课件精选全文
2.3 尺规基本几何作图
2.3.1 过点作直线的平行线
边与线重合
A
两边对齐
A
沿边移动
A
过点C作直线
A
C
C
C
C
B
B
B
B
步骤1
《机械制图》
步骤2
步骤3
第1章 绪论
步骤4
33
2.3.2 过点作直线的垂直线
边与线重合
C A
B
两边对齐
过点C作直线
C
C A
A
B
B
步骤1
步骤2
步骤3
《机械制图》
第1章 绪论
34
每张图纸上必须画出标题栏。标题栏的格式和尺 寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图 框线重合。
《机械制图》
第1章 绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
平行、垂直、45度角……
6.绘图用具：
• 绘图铅笔（H、HB），削笔刀，砂纸 • 橡皮，毛刷、抹布 • 一副三角尺（200-250 mm） • 圆规
《机械制图》
第1章 绪论
7
要点小结
• 本课程的任务和主要内容
《机械制图》
第1章 绪论
8
1.2 投影的基本概念
1.2.1 基本概念
空间几何元素
投射中心 S
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。
电子课件-《机械制图(第七版)》-A02-3582 机械制图-第七章
普通螺纹的主要参数
3．螺纹分类 紧固螺纹 传动螺纹 管螺纹 专用螺纹
二、螺纹的画法规定
底
螺纹的规定画法
三、螺纹的图样标注
1．螺纹的标记规定
螺纹类别 特征代号
标记示例
普通螺纹 小螺纹
梯形螺纹 锯齿形螺纹
M8×1-LH
M8
M
M16×Ph6P2-5g6g-L
S0.8-4H5
S
S1.2LH-5h3
Tr40×7-7H
Tr
Tr40×14(P7)LH-7e
B40×7-7a
B
B40×14(P7)LH-8c-L
55°非密封管 螺纹
G
G11/2A G1/2-LH
螺纹副标记示例 M20-6H/5g6g S0.9-4H5/5h3 Tr36×6-7H/7c B40×7-7A/7c G11/2A
螺纹类别
特征代号
中心孔的符号
三、中心孔的标记
1．R型、A型、B型
标准编号、形式、导向孔直径（d）和锥形孔直径 （D、D2或D3）
示例：B型中心孔，导向孔直径d＝2.5 mm，锥形 孔端面直径D2＝8 mm，则标记为
GB/T 4459.5—B2.5/8
2．C型
标准编号、形式、螺纹代号（用普通螺纹特征代号 M和公称直径表示）、螺纹长度（L）和锥形孔端面直 径（D3）
3．螺钉连接
连接螺钉
紧定螺钉
§7－2 齿轮
一、直齿圆柱齿轮的几何要素及尺寸关系 二、直齿圆柱齿轮几何要素的尺寸计算 三、圆柱齿轮的画法规定 *四、锥齿轮、蜗杆与蜗轮的画法
齿轮
一、直齿圆柱齿轮的几何要素及尺寸关系
直齿圆柱齿轮的几何要素
二、直齿圆柱齿轮几何要素的尺寸计算
机械制图 第二章 电子课件
二、三视图的投影规律
2．三视图的形成及展开
物体在正平面上的投影，也就是由前向 后投影所得到的视图，称为主视图；
物体在水平面上的投影，也就是由上 向下投影所得到的视图，称为俯视图；
物体在侧平面上的投影，也就是由左向 右投影所得到的视图，称为左视图。
二、三视图的投影规律
2．三视图的形成及展开
为了画图方便，需要将三个投影图画在同一张图纸上，并保持它们 之间的对应投影关系。展开三视图时，规定V面不动，H面绕OX轴向 下旋转90°，W面绕OZ轴向右旋转90°。展开后的Y轴分为两部分， 随H面旋转的用YH表示，随W面旋转的用YW表示，如图（a）所示。这 样便在同一平面上得到了三面投影图，如图（b）所示。
二、三视图的投影规律
1．三面投影体系的建立
因此，为了准确且全面地表示物体的形状和大小，就 必须从几个方向进行投影，也就是要用几个正投影图相 互补充才能完整表达物体的形状和大小。在实际绘图中， 常用三个正投影图来表达。
二、三视图的投影规律
1．三面投影体系的建立
（1）三投影面体系的形成 要唯一确定物体的形状和大小，通常将物体放在由三 个相互垂直的投影面组成的三投影面体系中，然后向这 三个投影面分别进行投影。这三个互相垂直的投影面称 为三投影面体系。
二、三视图的投影规律
2．三视图的形成及展开
物体的三视图按规定展开后，具有明确的位置关系：主视图在上 方，俯视图在主视图的正下方，左视图在主视图的正右方，如图（c） 所示。
二、三视图的投影规律
3．三视图的投影对应关系
如图所示，三视图不仅反映了物体的长、宽、高，同时也反映了 物体的上、下、左、右、前、后六个方向的位置关系。由三视图的 形成及展开过程可知：
二、三视图的投影规律
电子课件-《机械制图(第七版)》-A02-3582-机械制图-绪论
电子课件-《机械制图(第七版)》-A02-3582-机械制图-绪论一、引言机械制图是机械工程专业中重要的基础课程之一，是学习机械工程的基础要求。
本课程是《机械制图(第七版)》的电子课件，旨在通过详细的讲解和示范，帮助学生全面掌握机械制图的基本知识和技能。
机械制图是机械工程师进行设计、制造和组装机械零部件和装配件的必备技能。
通过机械制图，我们可以准确地表示机械结构和构造，使得各个零部件之间的关系清晰可见，有利于设计、制造和维修过程中的沟通和理解。
二、课程概述本课程的主要内容包括机械制图的基本概念、常用图形符号、常用投影方法以及标注和尺寸等。
通过学习本课程，学生将能够掌握机械制图的基本技能，包括绘制零件图、装配图和工程图等。
本课程共分为多个单元，每个单元包括讲解和实例演示两部分。
讲解部分通过文字+图片的形式，详细介绍机械制图的基本概念和技巧；实例演示部分通过动画和实例图纸，帮助学生理解并掌握实际应用中的技巧和方法。
三、课程目标本课程的主要目标如下：1.理解机械制图的基本原理和概念；2.掌握常用的绘图工具和技巧；3.能够根据零部件的实际尺寸绘制零件图；4.能够绘制装配图，表示各个零部件之间的安装位置和关系；5.能够绘制工程图，包括机械设备的布局和结构等；6.了解机械制图的应用领域和发展趋势。
通过学习本课程，学生将能够在日后的学习和实践中，灵活运用机械制图技术，解决实际工程问题，提高机械设计和制造的能力。
四、教学流程本课程的教学流程如下：1.第一周：机械制图的基本概念和符号–介绍机械制图的基本概念和作用；–介绍常用的图形符号和标准；–练习绘制基本图形和符号。
2.第二周：投影方法和视图的绘制–介绍平行投影和中心投影的原理和方法；–绘制正交投影图和主视图；–练习绘制视图。
3.第三周：标注和尺寸–介绍标注和尺寸的原则和方法；–绘制标注和尺寸线；–练习标注和尺寸。
4.第四周：零件图的绘制–介绍零件图的基本要求和规范；–绘制标准零件图和非标准零件图；–练习绘制零件图。
电子课件-《机械制图(第七版)》-A02-3582 机械制图-绪论
理解并掌握视图、剖视图、断面图等的画法和注法规定， 以及螺纹紧固件连接、齿轮啮合、键和销连接等画法规 定。
了解各种技术要求的符号、代号和标记的含义，具备识 读和绘制中等复杂程度的零件图和装配图的基本能力。
掌握零部件测绘的基本方法和步骤。
四、学习方法提示
自始至终把物体的投影与物体的形状紧密联系， 不断地“由物画图”和“由图想物”，既要想 象物体的形状，又要思考作图的投影规律，逐 步提高空间想象和思维能力。
学与练相结合，做中学、学中做。 规律性的投影作图；规范性的制图标准。
五、工程图学的历史与发展
工程图学的发展 中国人民在图学发展历史中的贡献 计算机绘图
绪论
一、图样的内容和作用 二、学习机械制图课程的目的 三、本课程的主要内容和基本要求 四、学习方法 五、工程图学的历史与发展
一、图样的内容和作用
图样——根据投影原理、标准或有关规定表示的工 程对象，并有必要的技术说明的图。
装配图——表示组成机器或部件中各零件间的连接 方式和装配关系的图样。
零件图——表达零件结构形状、大小以及有关技术 要求的图样。
1．主要内容
制图基本知识与技能 正投影作图基础 机械图样的表示法 零件图和装配图的识读与绘制 零部件测绘
2．基本要求
熟悉国家标准《机械制图》的基本规定，学会正确使用 绘图工具和仪器的方法，初步掌握徒手绘制草图的技能。
掌握运用正投影法表达空间形体的图示方法，并具备一 定的空间想象和思维能力。
图 0-2 千斤顶装配图源自图 0-3 顶盖零件图二、学习机械制图课程的目的
图样是交流和传递设计思想、技术信息的媒介和工 具，是工程界通用的技术语言。
本课程主要研究机械图样的识读和绘制原理与方法。 通过本课程学习，可为学习后续的机械基础和专业 课程以及发展自身的职业能力打下必要的基础。
了解各种技术要求的符号、代号和标记的含义，具备识 读和绘制中等复杂程度的零件图和装配图的基本能力。
掌握零部件测绘的基本方法和步骤。
四、学习方法提示
自始至终把物体的投影与物体的形状紧密联系， 不断地“由物画图”和“由图想物”，既要想 象物体的形状，又要思考作图的投影规律，逐 步提高空间想象和思维能力。
学与练相结合，做中学、学中做。 规律性的投影作图；规范性的制图标准。
五、工程图学的历史与发展
工程图学的发展 中国人民在图学发展历史中的贡献 计算机绘图
绪论
一、图样的内容和作用 二、学习机械制图课程的目的 三、本课程的主要内容和基本要求 四、学习方法 五、工程图学的历史与发展
一、图样的内容和作用
图样——根据投影原理、标准或有关规定表示的工 程对象，并有必要的技术说明的图。
装配图——表示组成机器或部件中各零件间的连接 方式和装配关系的图样。
零件图——表达零件结构形状、大小以及有关技术 要求的图样。
1．主要内容
制图基本知识与技能 正投影作图基础 机械图样的表示法 零件图和装配图的识读与绘制 零部件测绘
2．基本要求
熟悉国家标准《机械制图》的基本规定，学会正确使用 绘图工具和仪器的方法，初步掌握徒手绘制草图的技能。
掌握运用正投影法表达空间形体的图示方法，并具备一 定的空间想象和思维能力。
图 0-2 千斤顶装配图源自图 0-3 顶盖零件图二、学习机械制图课程的目的
图样是交流和传递设计思想、技术信息的媒介和工 具，是工程界通用的技术语言。
本课程主要研究机械图样的识读和绘制原理与方法。 通过本课程学习，可为学习后续的机械基础和专业 课程以及发展自身的职业能力打下必要的基础。
机械制图教学课件ppt
四、两直线的相对位置
⒈ 平行 同名投影互相平行。
⒉ 相交 同名投影相交，交点是两直线的共有点，
且符合空间一个点的投影规律。
⒊ 交叉（异面）
同名投影可能相交，但“交点”不符合空
间一个点的投影规律。“交点”是两直线上一
对重影点的投影。
上页 下页 返回
五、相互垂直的两直线的投影特性 ⒈ 两直线同时平行于某一投影面时，在该
k●
b
另一判断法? 应用定比定理
上页 下页 返回
三、两直线的相对位置
空间两直线的相对位置分为：
平行、相交、交叉。
⒈ 两直线平行
投影特性：
b a
A
V d
B c
C
D
空间两直线平
行，则其各同名投 影必相互平行，反 之亦然。
a c
b
dH
上页 下页 返回
例1：判断图中两条直线是否平行。
① b
a c
a
c
d
对于一般位置直
a
c
直线在H面上的 投影互相垂直
上页 下页 返回
例：过C点作直线与AB垂直相交。
a . d
c●
AB为正平线, 正 面投影反映直角。
b
c●
a
d
b
上页 下页 返回
小结
重点掌握：
★点与直线的投影特性，尤其是特殊位置 直线的投影特性。
★点与直线及两直线的相对位置的判断方 法及投影特性。
★定比定理。 ★直角定理，即两直线垂直时的投影特性。
⒋ 两直线垂直相交（或垂直交叉）
直角的投影特性：
若直角有一边平行于投影面，则它在该投影面
上的投影仍为直角。
证明：
B
⒈ 平行 同名投影互相平行。
⒉ 相交 同名投影相交，交点是两直线的共有点，
且符合空间一个点的投影规律。
⒊ 交叉（异面）
同名投影可能相交，但“交点”不符合空
间一个点的投影规律。“交点”是两直线上一
对重影点的投影。
上页 下页 返回
五、相互垂直的两直线的投影特性 ⒈ 两直线同时平行于某一投影面时，在该
k●
b
另一判断法? 应用定比定理
上页 下页 返回
三、两直线的相对位置
空间两直线的相对位置分为：
平行、相交、交叉。
⒈ 两直线平行
投影特性：
b a
A
V d
B c
C
D
空间两直线平
行，则其各同名投 影必相互平行，反 之亦然。
a c
b
dH
上页 下页 返回
例1：判断图中两条直线是否平行。
① b
a c
a
c
d
对于一般位置直
a
c
直线在H面上的 投影互相垂直
上页 下页 返回
例：过C点作直线与AB垂直相交。
a . d
c●
AB为正平线, 正 面投影反映直角。
b
c●
a
d
b
上页 下页 返回
小结
重点掌握：
★点与直线的投影特性，尤其是特殊位置 直线的投影特性。
★点与直线及两直线的相对位置的判断方 法及投影特性。
★定比定理。 ★直角定理，即两直线垂直时的投影特性。
⒋ 两直线垂直相交（或垂直交叉）
直角的投影特性：
若直角有一边平行于投影面，则它在该投影面
上的投影仍为直角。
证明：
B
机械制图第一章、第二章教学课件
3、相交
虚线以及各种点画线相交时应恰当地相较于画，
而不应相较于点或间隔。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
4、图线接头处的画法 点画线与点画线或点画线与其它图线相交时，应 是画相交，而不应是点相交。绘制圆的对称中心线时 ，圆心应为画的交点。单点画线和双点画线的首末两 端应是画而不是点。在较小的图形上绘制点画线或双 点画线有困难时，可用细实线代替。
第五节
尺寸标注
3、尺寸界线
(1)尺寸界线用细实线绘制，并应由图形的轮廓线、 轴线或对称中心线处引出，也可利用轮廓线轴线或对 称中心线作尺寸界线。如图a所示。
第五节
尺寸标注
尺寸界线的画法
特殊情况下尺寸界线的画法
第五节
尺寸标注
(2)尺寸界线一般应与尺寸线垂直并略超出尺寸线 （3—4mm为宜）；特殊情况下也可以不垂直，但两尺 寸线必须互相垂直。如图b所示。
明细栏
第一节 图纸幅面和格式(GB/T14689—1993)
四、看图方向
对中符号 为了缩微摄影和复制图样时定位方便，对表1-1中 所示例的基本幅面及图1-12中细实线所示的加长幅面 的各号图纸，均应在图纸各边长的中点处分别画出对 中符，如图1-17所示。对中符号用粗实线绘制，线的 宽度不小于0.5mm，长度从纸的边界开始到伸入图框内 约5mm。当对中符号处在标题栏范围内时，伸入标题栏 部分则省略不画。
图线宽度：0.13mm；0.18mm；0.25mm；0.35mm ；0.5mm0.7mm；1.0mm；1.4mm；2.0mm 图线分粗、细两种。粗线的宽度d在0.5～2mm之 间选择(练习时用0.7mm)，细线的宽度为d/2。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、棱柱 二、棱锥 三、圆柱 四、圆锥 五、圆球 六、基本体的尺寸标注
一、棱柱
棱柱的棱线互相平行。常见的棱柱有三棱柱、 四棱柱、五棱柱和六棱柱等。
正五棱柱三视图作图步骤
六 棱 柱 三 视 图 的 作 图 步 骤
二、棱锥
棱锥的棱线交于一点。常见的棱锥有三棱锥、 四棱锥和五棱锥等。
四棱锥三视图作图步骤
正平面 水平面 侧平面
2．投影面垂直面
投影面垂直面——垂直于一个投影面而倾斜于另外 两个投影面的平面。
铅垂面置平面——与三个投影面都倾斜的平面。
【例2－6】分析正三棱锥各棱面和底面与投影面 的相对位置。
图2－22 平面与投影面的相对位置
§2－4 基本体的投影作图
水平线 正平线 侧平线
3．投影面垂直线
投影面垂直线——垂直于一个投影面，与另外两个 投影面平行的直线。
铅垂线
正垂线
侧垂线
【例2－5】分析正三棱锥各棱线和底边与投影面 的相对位置。
图2－17 判断直线与投影面的相对位置
三、平面的投影分析
1．投影面平行面
投影面平行面——平行于一个投影面，垂直于另外两个 投影面的平面。
第二章 正投影作图基础
§2－1 §2－2 §2－3 §2－4
投影法概述 三视图的形成及其投影规律 立体上点、直线、平面的投影 基本体的投影作图
§2－1 投影法概述
一、投影法分类 二、正投影法基本性质
一、投影法分类
1．中心投影法
中心投影法——投射线汇交一点的投影法。
2．平行投影法
平行投影法——投射线互相平行的投影法。
解题步骤
3．重影点与可见性
重影点的投影 标注重影点时，将坐标小的点加括号。
二、直线的投影分析 1．一般位置直线
一般位置直线——既不平行也不垂直于任何一个投 影面，即与三个投影面都处于倾斜位置的直线。
三个投影均不反映实长；与投影轴的夹角不反映空间直 线对投影面的倾角。
2．投影面平行线
投影面平行线——只平行于一个投影面，与另外两个 投影面倾斜的直线。
五、圆球
圆球的表面可看做是由一条圆母线绕其直径回转而成。
图2－25 球的三视图
六、基本体的尺寸标注
视图用来表达物体的形状，物体的大小则要由视图上 标注的尺寸数字来确定。
§2－2 三视图的形成及其投影规律
一、三投影面体系的建立 二、三视图的投影对应关系 三、三视图与物体的方位对应关系
一、三投影面体系的建立
主视图 俯视图 左视图
三视图的形成
图2－6 三视图的展开
二、三视图的投影对应关系
长对正、高平齐、宽相等
三、三视图与物体的方位对应关系
【例2－1】根据长方体（缺角）的立体图和主、 俯视图，补画左视图，并分析长方体表面间的相对 位置。
解题过程
立体表面相对位置分析
§2－3 立体上点、直线、平面的投影
一、点的投影分析 二、直线的投影分析 三、平面的投影分析
一、点的投影分析
1．点的投影规律
（1）s's⊥OX。 （2）s's''⊥OZ。 （3）ssX=s''sZ。
2．点的坐标与投影关系
【例2－3】已知点A的V面投影a'和W面投影a''， 求作H面投影a。
【例2－7】已知物体的主、俯视图，补画左视图。
解题步骤
三、圆柱
圆柱面可看做是由一条直母线绕与其平行的轴线回转而 成。圆柱面上任意一条平行于轴线的直线，称为圆柱面的素 线。
图2－23 圆柱的三视图
四、圆锥
圆锥是由圆锥面和底面围成。圆锥面可看做是由一条直 母线绕与其相交的轴线回转而成。
图2－24 圆锥的三视图
斜投影法
正投影法
二、正投影法基本性质
1．实形性
物体上平行于投 影面的平面P，其投 影反映实形；平行于 投影面的直线AB的 投影ab反映实长。
2．积聚性
物体上垂直于投 影面的平面Q，其投 影q积聚成一条直线； 垂直于投影面的直线 CD的投影积聚成一点。
3．类似性
物体上倾斜于投 影面的平面R，其投 影r是原图形的类似形； 倾斜于投影面的直线 EF的投影比实长短。
一、棱柱
棱柱的棱线互相平行。常见的棱柱有三棱柱、 四棱柱、五棱柱和六棱柱等。
正五棱柱三视图作图步骤
六 棱 柱 三 视 图 的 作 图 步 骤
二、棱锥
棱锥的棱线交于一点。常见的棱锥有三棱锥、 四棱锥和五棱锥等。
四棱锥三视图作图步骤
正平面 水平面 侧平面
2．投影面垂直面
投影面垂直面——垂直于一个投影面而倾斜于另外 两个投影面的平面。
铅垂面置平面——与三个投影面都倾斜的平面。
【例2－6】分析正三棱锥各棱面和底面与投影面 的相对位置。
图2－22 平面与投影面的相对位置
§2－4 基本体的投影作图
水平线 正平线 侧平线
3．投影面垂直线
投影面垂直线——垂直于一个投影面，与另外两个 投影面平行的直线。
铅垂线
正垂线
侧垂线
【例2－5】分析正三棱锥各棱线和底边与投影面 的相对位置。
图2－17 判断直线与投影面的相对位置
三、平面的投影分析
1．投影面平行面
投影面平行面——平行于一个投影面，垂直于另外两个 投影面的平面。
第二章 正投影作图基础
§2－1 §2－2 §2－3 §2－4
投影法概述 三视图的形成及其投影规律 立体上点、直线、平面的投影 基本体的投影作图
§2－1 投影法概述
一、投影法分类 二、正投影法基本性质
一、投影法分类
1．中心投影法
中心投影法——投射线汇交一点的投影法。
2．平行投影法
平行投影法——投射线互相平行的投影法。
解题步骤
3．重影点与可见性
重影点的投影 标注重影点时，将坐标小的点加括号。
二、直线的投影分析 1．一般位置直线
一般位置直线——既不平行也不垂直于任何一个投 影面，即与三个投影面都处于倾斜位置的直线。
三个投影均不反映实长；与投影轴的夹角不反映空间直 线对投影面的倾角。
2．投影面平行线
投影面平行线——只平行于一个投影面，与另外两个 投影面倾斜的直线。
五、圆球
圆球的表面可看做是由一条圆母线绕其直径回转而成。
图2－25 球的三视图
六、基本体的尺寸标注
视图用来表达物体的形状，物体的大小则要由视图上 标注的尺寸数字来确定。
§2－2 三视图的形成及其投影规律
一、三投影面体系的建立 二、三视图的投影对应关系 三、三视图与物体的方位对应关系
一、三投影面体系的建立
主视图 俯视图 左视图
三视图的形成
图2－6 三视图的展开
二、三视图的投影对应关系
长对正、高平齐、宽相等
三、三视图与物体的方位对应关系
【例2－1】根据长方体（缺角）的立体图和主、 俯视图，补画左视图，并分析长方体表面间的相对 位置。
解题过程
立体表面相对位置分析
§2－3 立体上点、直线、平面的投影
一、点的投影分析 二、直线的投影分析 三、平面的投影分析
一、点的投影分析
1．点的投影规律
（1）s's⊥OX。 （2）s's''⊥OZ。 （3）ssX=s''sZ。
2．点的坐标与投影关系
【例2－3】已知点A的V面投影a'和W面投影a''， 求作H面投影a。
【例2－7】已知物体的主、俯视图，补画左视图。
解题步骤
三、圆柱
圆柱面可看做是由一条直母线绕与其平行的轴线回转而 成。圆柱面上任意一条平行于轴线的直线，称为圆柱面的素 线。
图2－23 圆柱的三视图
四、圆锥
圆锥是由圆锥面和底面围成。圆锥面可看做是由一条直 母线绕与其相交的轴线回转而成。
图2－24 圆锥的三视图
斜投影法
正投影法
二、正投影法基本性质
1．实形性
物体上平行于投 影面的平面P，其投 影反映实形；平行于 投影面的直线AB的 投影ab反映实长。
2．积聚性
物体上垂直于投 影面的平面Q，其投 影q积聚成一条直线； 垂直于投影面的直线 CD的投影积聚成一点。
3．类似性
物体上倾斜于投 影面的平面R，其投 影r是原图形的类似形； 倾斜于投影面的直线 EF的投影比实长短。
