matlab中plot绘制函数Matlab中的plot函数是一种强大的绘图工具，可以用于绘制各种类型的图形，如折线图、散点图、柱状图等。
它不仅可以用于数据可视化，还可以用于函数的可视化展示。
在Matlab中，使用plot函数绘制函数图形非常简单。
首先，我们需要定义一个自变量的范围，然后计算出对应的因变量的值，最后使用plot函数将这些点连接起来。
例如，我们想要绘制一个简单的函数y = x^2，其中x的范围是-10到10。
我们可以按照以下步骤进行绘制：1. 定义自变量x的范围：x = -10:0.1:10;这里的-10表示起始值，0.1表示步长，10表示结束值。
这样定义的x将包含从-10到10的所有数，步长为0.1。
2. 计算因变量y的值：y = x.^2;这里的.^表示对x中的每个元素进行平方运算。
3. 使用plot函数绘制函数图形：plot(x, y);这里的x是自变量的值，y是因变量的值。
plot函数会将这些点连接起来，形成一条折线。
运行以上代码，我们就可以得到一个y = x^2的函数图形。
如果我们想要添加标题、坐标轴标签等，可以使用Matlab提供的其他函数来实现。
除了绘制简单的函数图形，plot函数还可以用于绘制多个函数图形、添加图例、设置线条样式等。
例如，我们可以同时绘制y = x和y = x^2两个函数的图形，并添加图例：1. 定义自变量x的范围：x = -10:0.1:10;2. 计算因变量y1和y2的值：y1 = x;y2 = x.^2;3. 使用plot函数绘制函数图形：plot(x, y1, 'r-', x, y2, 'b--');这里的'r-'表示红色实线，'b--'表示蓝色虚线。
plot函数会将这些点连接起来，形成两条折线。
4. 添加图例：legend('y = x', 'y = x^2');这里的'y = x'和'y = x^2'分别对应两条折线的标签。
qwtplot 曲线
在 QwtPlot 中绘制曲线涉及到几个步骤。
首先，你需要包含必要的头文件，然后创建一个 QwtPlot 对象，之后设置坐标轴范围，添加曲线数据，并显示图表。

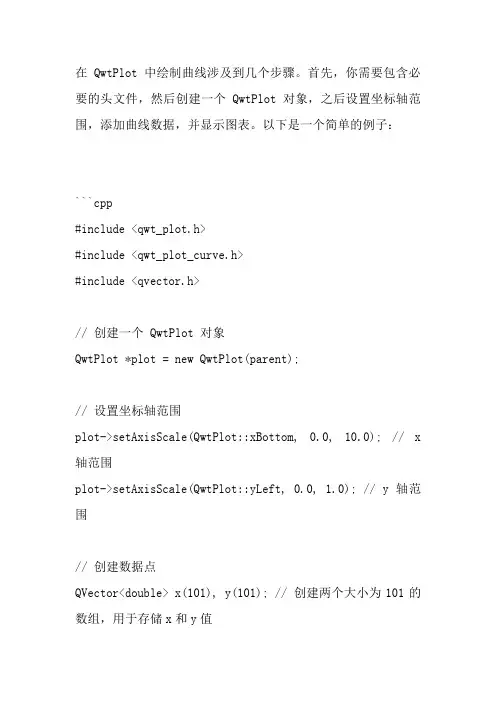

以下是一个简单的例子：```cpp#include <qwt_plot.h>#include <qwt_plot_curve.h>#include <qvector.h>// 创建一个 QwtPlot 对象QwtPlot *plot = new QwtPlot(parent);// 设置坐标轴范围plot->setAxisScale(QwtPlot::xBottom, 0.0, 10.0); // x 轴范围plot->setAxisScale(QwtPlot::yLeft, 0.0, 1.0); // y轴范围// 创建数据点QVector<double> x(101), y(101); // 创建两个大小为101的数组，用于存储x和y值for (int i = 0; i < 101; i++){x[i] = i / 50.0 - 1.0; // x值y[i] = qSin(x[i]); // y值，这里我们使用正弦函数作为示例}// 创建曲线对象，并添加到图表中QwtPlotCurve *curve = new QwtPlotCurve();curve->setSamples(x, y, 101); // 设置曲线数据点curve->attach(plot); // 将曲线添加到图表中// 显示图表plot->replot(); // 重新绘制图表，使曲线显示出来```这个例子中，我们使用了一个简单的正弦波作为曲线数据。
