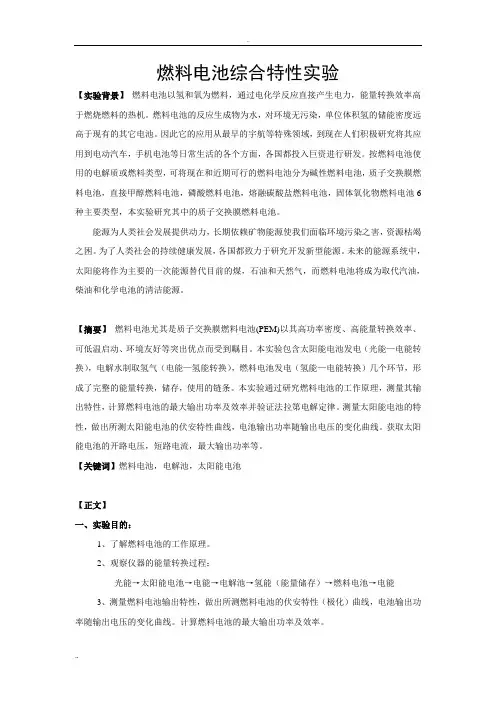

竭诚为您提供优质文档/双击可除燃料电池实验报告篇一：燃料电池综合特性实验报告燃料电池综合特性实验【实验背景】燃料电池以氢和氧为燃料，通过电化学反应直接产生电力，能量转换效率高于燃烧燃料的热机。
燃料电池的反应生成物为水，对环境无污染，单位体积氢的储能密度远高于现有的其它电池。
因此它的应用从最早的宇航等特殊领域，到现在人们积极研究将其应用到电动汽车，手机电池等日常生活的各个方面，各国都投入巨资进行研发。
按燃料电池使用的电解质或燃料类型，可将现在和近期可行的燃料电池分为碱性燃料电池，质子交换膜燃料电池，直接甲醇燃料电池，磷酸燃料电池，熔融碳酸盐燃料电池，固体氧化物燃料电池6种主要类型，本实验研究其中的质子交换膜燃料电池。
能源为人类社会发展提供动力，长期依赖矿物能源使我们面临环境污染之害，资源枯竭之困。
为了人类社会的持续健康发展，各国都致力于研究开发新型能源。
未来的能源系统中，太阳能将作为主要的一次能源替代目前的煤，石油和天然气，而燃料电池将成为取代汽油，柴油和化学电池的清洁能源。
【摘要】燃料电池尤其是质子交换膜燃料电池(pem)以其高功率密度、高能量转换效率、可低温启动、环境友好等突出优点而受到瞩目。
本实验包含太阳能电池发电（光能—电能转换），电解水制取氢气（电能—氢能转换），燃料电池发电（氢能—电能转换）几个环节，形成了完整的能量转换，储存，使用的链条。
本实验通过研究燃料电池的工作原理，测量其输出特性，计算燃料电池的最大输出功率及效率并验证法拉第电解定律。
测量太阳能电池的特性，做出所测太阳能电池的伏安特性曲线，电池输出功率随输出电压的变化曲线。
获取太阳能电池的开路电压，短路电流，最大输出功率等。
【关键词】燃料电池，电解池，太阳能电池【正文】一、实验目的：1、了解燃料电池的工作原理。
2、观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能（能量储存）→燃料电池→电能3、测量燃料电池输出特性，做出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。
燃料电池综合特性实验
燃料电池综合特性实验一、概述 1.新能源的定义新能源又称非常规能源。
是指传统能源之外的各种能源形式。
指刚开始开发利用或正在积极研究、有待推广的能源，如太阳能、地热能、风能、海洋能、氢能、生物质能和核聚变能等。
2.太阳能太阳能一般指太阳光的辐射能量。
太阳能的主要利用形式有太阳能的光热转换、光电转换以及光化学转换三种主要方式。
广义上的太阳能是地球上许多能量的来源，如风能，化学能，水的势能等由太阳能导致或转化成的能量形式。
利用太阳能的方法主要有：太阳电能池，通过光电转换把太阳光中包含的能量转化为电能；太阳能热水器，利用太阳光的热量加热水，并利用热水发电等。
本实验将测量太阳能电池下述特性：（1）测量太阳能电池在光照时的输出特性并求得它的短路电流(I SC )、开路电压(U OC )、最大输出功率及填充因子FF[(m P )(oc sc mU I P )]。
填充因子是代表太阳能电池性能优劣的一个重要参数。
（2）光照效应：a）测量短路电流I SC 和输出功率P 之间关系，画出I SC 与P 之间的关系图。
b）测量开路电压U OC 和输出功率P 之间的关系，画出U OC 与输出功率P 之间的关系图。
3.燃料电池燃料电池(Fuel Cell)是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。
燃料和空气分别送进燃料电池，电就被奇妙地生产出来。
它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。
燃料电池十分复杂，涉及化学热力学、电化学、电催化、材料科学、电力系统及自动控制等学科的有关理论，具有发电效率高、环境污染少等优点。
总的来说，燃料电池具有以下特点：（1）能量转化效率高：它直接将燃料的化学能转化为电能，中间不经过燃烧过程，因而不受卡诺循环的限制。
目前燃料电池系统的燃料—电能转换效率在45%～60%，而火力发电和核电的效率大约在30%～40%。
（2）有害气体SOx、NOx及噪音排放都很低，CO2排放因能量转换效率高而大幅度降低，无机械振动。
燃料电池综合特性实验实验报告
燃料电池综合特性实验实验报告燃料电池综合特性实验实验报告燃料电池是一种利用化学能转化为电能的设备，其具有高效、清洁、可持续等特点，在能源领域具有广阔的应用前景。
为了深入了解燃料电池的综合特性，我们进行了一系列实验，并通过实验报告的形式进行总结和分析。
实验一：燃料电池的基本原理在这个实验中，我们首先了解了燃料电池的基本原理。
燃料电池通过氧化还原反应将燃料和氧气转化为电能和热能。
我们选择了常见的质子交换膜燃料电池（PEMFC）进行实验。
实验中，我们使用了氢气和氧气作为燃料和氧化剂，并通过电解质膜进行质子传导。
通过测量电流和电压的变化，我们得到了燃料电池的电流-电压曲线，从而了解了燃料电池的基本特性。
实验二：燃料电池的输出特性在这个实验中，我们研究了燃料电池的输出特性。
我们改变了燃料电池的负载电阻，测量了电流和电压的变化，并计算了燃料电池的输出功率。
通过绘制功率-电流曲线和功率-电压曲线，我们可以确定燃料电池的最大功率点。
实验结果表明，燃料电池的输出功率随着负载电阻的变化而变化，最大功率点的位置可以通过调整负载电阻来实现。
实验三：燃料电池的效率在这个实验中，我们研究了燃料电池的效率。
燃料电池的效率是指电能输出与燃料输入之间的比值。
我们通过测量燃料电池的输入功率和输出功率，计算了燃料电池的效率。
实验结果表明，燃料电池的效率受到多种因素的影响，包括燃料电池的工作温度、燃料的纯度等。
通过优化这些因素，可以提高燃料电池的效率。
实验四：燃料电池的稳定性在这个实验中，我们研究了燃料电池的稳定性。
燃料电池的稳定性是指燃料电池在长时间运行中的性能变化情况。
我们通过连续运行燃料电池，并测量电流和电压的变化，评估了燃料电池的稳定性。
实验结果表明，燃料电池的稳定性受到多种因素的影响，包括燃料电池的材料、温度和湿度等。
通过优化这些因素，可以提高燃料电池的稳定性。
实验五：燃料电池的寿命在这个实验中，我们研究了燃料电池的寿命。
燃料电池的寿命是指燃料电池在长时间运行中的使用寿命。
燃料电池综合特性实验..
燃料电池综合特性实验一、实验目的：1、了解燃料电池的工作原理。
2、观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能（能量储存）→燃料电池→电能3、测量燃料电池输出特性，做出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。
计算燃料电池的最大输出功率及效率。
4、测量质子交换膜电解池的特性，验证法拉第电解定律。
5、测量太阳能电池的特性，做出所测太阳能电池的伏安特性曲线，电池输出功率随输出电压的变化曲线。
获取太阳能电池的开路电压，短路电流，最大输出功率，填充因子等特性参数。
二、实验原理：1、燃料电池质子交换膜(PEM，Proton Exchange Membrane)燃料电池在常温下工作，具有启动快速，结构紧凑的优点，最适宜作汽车或其它可移动设备的电源，近年来发展很快，其基本结构如图l所示。
目前广泛采用的全氟璜酸质子交换膜为固体聚合物薄腆，厚度0.05~0.lmm，它提供氢离子（质子）从阳极到达阴极的通道，而电子或气体不能通过。
催化层是将纳米量级的铂粒子用化学或物理的方法附着在质子交换膜表面，厚度约0.03mm，对阳极氢的氧化和阴极氧的还原起催化作用。
膜两边的阳极和阴极由石墨化的碳纸或碳布做成，厚度0.2～0.5mm，导电性能良好，其上的微孔提供气体进入催化层的通道，又称为扩散层。
教学用燃料电池采用有机玻璃做流场板。
进入阳极的氢气通过电极上的扩散层到达质子交换膜。
氢分子在阳极催化剂的作用下解离为2个氢离子，即质子，并释放出2个电子，阳极反应为：H2=2H+2e (l)氢离子以水合质子H+(nH2O)的形式，在质子交换膜中从一个璜酸基转移到另一个璜酸基，最后到达阴极，实现质子导电，质子的这种转移导致阳极带负电。
在电池的另一端，氧气或空气通过阴极扩散层到达阴极催化层，在阴极催化层的作用下，氧与氢离子和电子反应生成水，阴极反应为：O2+4H+4e=2H2O (2)阴极反应使阴极缺少电子而带正电，结果在阴阳极间产生电压，在阴阳极间接通外电路，就可以向负载输出电能。
