12-132电路原理一期末复习大纲

12-132电路原理一期末复习大纲

第一部分 直流电阻电路一、参考方向、功率U图1 关联参考方向图2 非关联参考方向在电压、电流采用关联参考方向下,二端元件或二端网络吸收的功率为P=UI ; 在电流、电压采用非关联参考方向时,二端元件或二端网络吸收的功率为P=-UI 。

例1、 计算图3中各元件的功率,并指出该元件是提供能量还是消耗能量。

u u = -u =10(a)图3解:(a)图中,电压、电流为关联参考方向,故元件A 吸收的功率为p=ui =10×(-1)= -10W<0 A 发出功率10W ,提供能量 (b)图中,电压、电流为关联参考方向,故元件B 吸收的功率为p=ui =(-10)×(-1)=10W >0 B 吸收功率10W ,消耗能量 (c)图中,电压、电流为非关联参考方向,故元件C 吸收的功率为p=-ui = -10×2= -20W <0 C 发出功率20W ,提供能量二、KCL 、KVLKCL :对电路中任一节点,在任一瞬时,流入或者流出该节点的所有支路电流的代数和恒为零,即Σi =0;KVL :对电路中的任一回路,在任一瞬时,沿着任一方向(顺时针或逆时针)绕行一周,该回路中所有支路电压的代数和恒为零。

即Σu =0。

例2、 如图4中,已知U 1=3V ,U 2=4V ,U 3=5V ,试求U 4及U 5。

解:对网孔1,设回路绕行方向为顺时针,有 -U 1+U 2-U 5=0 得 U 5=U 2-U 1=4-3=1V 对网孔2,设回路绕行方向为顺时针,有 U 5+U 3-U 4=0得 U 4=U 5+U 3=1+5=6V三、电路元件理想电压源,理想电流源,电阻元件,电容元件,电感元件,受控源电容:q=Cu ,tu C i d d =,ξξ+=ξξ=⎰⎰∞-d )(1d )(1)(00i Cu i Ct u tt,2c )(21)(t Cu t W =电感:ΨL =Li ,t i L t Ψu d d d d L ==,ξξ+=ξξ=⎰⎰∞-d )(1d )(1)(00u Li u L t i tt ,2)(21)(t Li t W L =例3、 电路如图4所示,试写出各图中U 与I之间的关系式。

《电路原理》复习要点教学提纲

《电路原理》复习要点教学提纲

《电路原理》复习要点知识点复习:第一章电路模型和电路定理1、电流、电压的参考方向与其真实方向的关系;2、直流功率的计算;3、理想电路元件;无源元件:电阻元件R:消耗电能电感元件L:存储磁场能量电容元件C:存储电场能量有源元件:独立电源:电压源、电流源受控电源:四种线性受控源(V C V S;V C C S;C C V S;C C C S)4、基尔霍夫定律。

(1)、支路、回路、结点的概念(2)、基尔霍夫定律的内容:集总电路中基尔霍夫定律包括基尔霍夫电流定律( KCL )和基尔霍夫电压定律( KVL )。

基尔霍夫电流定律(KCL):任意时刻,流入电路中任一节点的电流代数和恒为零。

约定:流入取负,流出取正;物理实质:电荷的连续性原理;推广:节点→封闭面(广义节点);基尔霍夫电压定律(KVL):任意时刻,沿任一闭合回路电压降代数和恒为零。

约定:与回路绕行方向一致取正,与回路绕行方向不一致取负;物理实质:电位单值性原理;推广:闭合路径→假想回路;(3)、基尔霍夫定律表示形式:m基尔霍夫电流定律(KCL)基尔霍夫电压定律(KVL)熟练掌握:基尔霍夫电流定律( KCL ):在集总参数电路中,任意时刻,对任意结点,流出或流入该结点电流的代数和等于零。

KCL 是电荷守恒和电流连续性原理在电路中任意结点处的反映;KCL 是对结点电流的约束,与支路上接的是什么元件无关,与电路是线性还是非线性无关;KCL 方程是按电流参考方向列写,流出结点的电流取“+”,流入结点的电流取“—”,与电流实际方向无关。

基尔霍夫电压定律 (KVL):在集总参数电路中,任意时刻,沿任一闭合路径(回路)绕行,各支路电压的代数和等于零。

KVL 是能量守恒的具体体现(电压与路径无关);KVL 是对回路电压加的约束,与回路各支路上接的是什么元件无关,与电路是线性还是非线性无关;KVL 方程是按电压参考方向列写,任意选定回路绕行方向(顺时针或逆时针),支路电压的参考方向与回路绕行方向一致,该电压取“+”,反之“—”,与电压实际方向无关。

(NEW)重庆大学840电路原理一(上册)历年考研真题汇编(含部分答案)

(NEW)重庆大学840电路原理一(上册)历年考研真题汇编(含部分答案)

目 录
2016年重庆大学840电路原理一(上册)考研真题
2015年重庆大学840电路原理一(上册)考研真题
2014年重庆大学840电路原理一(上册)考研真题
2013年重庆大学840电路原理一(上册)考研真题
2012年重庆大学840电路原理一(上册)考研真题
2011年重庆大学840电路原理一(上册)考研真题
2010年重庆大学840电路原理一(上册)考研真题
2009年重庆大学840电路原理(上册)考研真题
2008年重庆大学840电路原理(上册)考研真题
2007年重庆大学470电路原理考研真题(含答案)
2006年重庆大学470电路原理考研真题(含答案)
2005年重庆大学470电路原理(含积分变换)考研真题(含答案)2004年重庆大学470电路原理(含积分变换)考研真题(含答案)2003年重庆大学470电路原理(含积分变换)考研真题(含答案)2002年重庆大学130电路原理(含积分变换)考研真题
2001年重庆大学436电路原理考研真题2000年重庆大学电路原理考研真题1999年重庆大学电路原理考研真题1998年重庆大学电路原理考研真题
2016年重庆大学840电路原理一(上册)考研真题
2015年重庆大学840电路原理一(上册)考研真题
2014年重庆大学840电路原理一(上册)考研真题
2013年重庆大学840电路原理一(上册)考研真题
2012年重庆大学840电路原理一(上册)考研真题
2011年重庆大学840电路原理一(上册)考研真题。

《电路原理》考试大纲与教学大纲

《电路原理》考试大纲与教学大纲

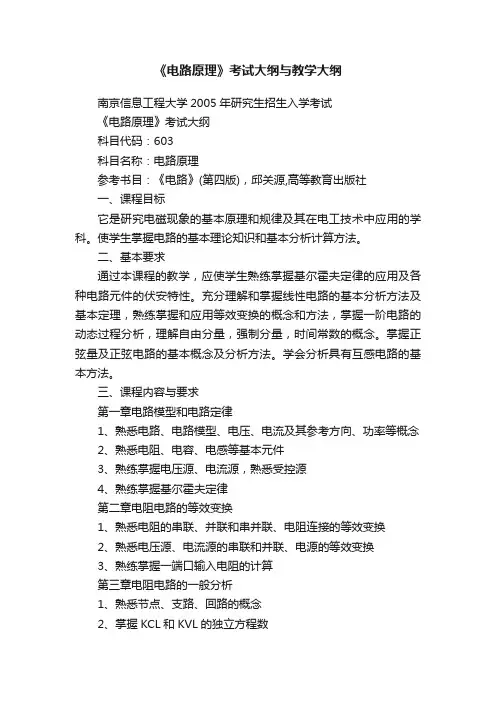

《电路原理》考试大纲与教学大纲南京信息工程大学2005年研究生招生入学考试《电路原理》考试大纲科目代码:603科目名称:电路原理参考书目:《电路》(第四版),邱关源,高等教育出版社一、课程目标它是研究电磁现象的基本原理和规律及其在电工技术中应用的学科。

使学生掌握电路的基本理论知识和基本分析计算方法。

二、基本要求通过本课程的教学,应使学生熟练掌握基尔霍夫定律的应用及各种电路元件的伏安特性。

充分理解和掌握线性电路的基本分析方法及基本定理,熟练掌握和应用等效变换的概念和方法,掌握一阶电路的动态过程分析,理解自由分量,强制分量,时间常数的概念。

掌握正弦量及正弦电路的基本概念及分析方法。

学会分析具有互感电路的基本方法。

三、课程内容与要求第一章电路模型和电路定律1、熟悉电路、电路模型、电压、电流及其参考方向、功率等概念2、熟悉电阻、电容、电感等基本元件3、熟练掌握电压源、电流源,熟悉受控源4、熟练掌握基尔霍夫定律第二章电阻电路的等效变换1、熟悉电阻的串联、并联和串并联、电阻连接的等效变换2、熟悉电压源、电流源的串联和并联、电源的等效变换3、熟练掌握一端口输入电阻的计算第三章电阻电路的一般分析1、熟悉节点、支路、回路的概念2、掌握KCL和KVL的独立方程数3、熟练掌握支路电流法、结点电位法、网孔法和回路法第四章电路定理1、熟练掌握替代定理、叠加原理2、熟练掌握戴维南定理和诺顿定理3、熟悉特勒根定律、互易定律及对偶原则第五章含有运算放大器的电阻电路1、熟悉运算放大器的电路模型2、掌握比例电路的分析3、熟悉含有理想运放的的电路分析第六章一阶电路1、掌握动态电路及其方程2、掌握一阶电路的零输入响应、一阶电路的零状态响应、一阶电路的全响应、一阶电路的阶跃响应、一阶电路的冲击响应第七章二阶电路1、了解二阶电路的零输入响应2、掌握二阶电路的零状态响应和零阶跃响应3、了解二阶电路的冲击响应第八章相量法1、掌握正弦量函数、相位、超前、滞后的概念2、掌握向量法的基本概念、表示方法、向量的运算3、掌握电路定律的向量形式第九章正弦稳态电路的分析1、阻抗、导纳及等效变换阻抗、导纳、阻抗(导纳)的串联和并联,2、掌握电路的相量图及求解方法3、掌握正弦稳态电路的分析及功率计算4、了解电路的谐振、最大功率传输、串联电路的谐振、并联电路的谐振第十章含有耦合电感的电路1、掌握具有耦合互感电路的计算方法2、掌握空芯变压器的分析方法,了解理想变压器第十一章三相电路1、了解三相电路、线电压、电流与相电压、电流的关系2、了解对称三相电路的计算、不对称三相电路的概念、三相电路的功率第十二章非正弦周期电流电路和信号的频谱1、了解非正弦周期信号2、掌握周期函数分解为傅立叶级数3、掌握有效值、平均值和平均功率等概念4、了解非正弦周期电流电路的计算第十三章拉普拉斯变换1、了解拉普拉斯变换变换的定义及其基本性质2、了解拉普拉斯变换反变换的部分分式展开及运算电路3、了解应用拉普拉斯变换分析线性电路第十四章网络函数1、了解网络函数的定义2、了解网络函数的极点、零点与冲击响应与频率响应第十五章电路方程的矩阵形式1、了解割集、关联矩阵、回路矩阵、割集矩阵、矩阵A、Bf、Qf 之间的关系2、了解回路电流方程、节电电压方程、割集电压方程的矩阵形式、状态方程第十六章二端口网络1、掌握二端口网络的基本概念,二端口的方程和Y、Z、A、H参数2、掌握二端口的等效与转移函数3、掌握二端口的并接、串接方法4、了解回路器和负阻抗变换器第十七章非线性电路简介1、了解非线性电阻、电容、电感的基本概念2、了解非线性电路的的方程及分析方法第十八章均匀传输线1、了解分布参数电路2、掌握均匀传输线及其方程与求解四、参考书目:《电路》(第四版)(邱关源,高等教育出版社)电路原理教学大纲第一章电路模型和电路定律要求深刻理解与熟练掌握的重点内容:1、理想元件与电路模型概念,线性与非线性的概念;2、电压、电流及其参考方向的概念;3、电阻元件、电感元件、电容元件,电压源、电流源和受控源的伏安特性及功率的计算;4、基尔霍夫电流定律和基尔霍夫电压定律。

电路原理复习提纲

电路原理复习提纲

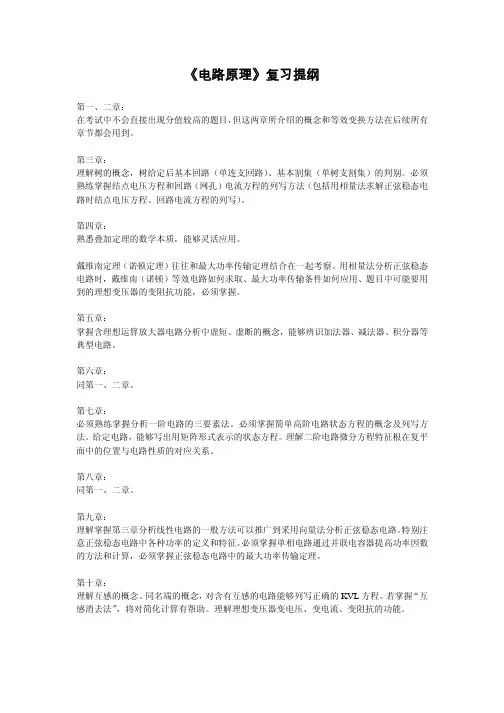

《电路原理》复习提纲第一、二章:在考试中不会直接出现分值较高的题目,但这两章所介绍的概念和等效变换方法在后续所有章节都会用到。

第三章:理解树的概念,树给定后基本回路(单连支回路)、基本割集(单树支割集)的判别。

必须熟练掌握结点电压方程和回路(网孔)电流方程的列写方法(包括用相量法求解正弦稳态电路时结点电压方程、回路电流方程的列写)。

第四章:熟悉叠加定理的数学本质,能够灵活应用。

戴维南定理(诺顿定理)往往和最大功率传输定理结合在一起考察。

用相量法分析正弦稳态电路时,戴维南(诺顿)等效电路如何求取、最大功率传输条件如何应用、题目中可能要用到的理想变压器的变阻抗功能,必须掌握。

第五章:掌握含理想运算放大器电路分析中虚短、虚断的概念,能够辨识加法器、减法器、积分器等典型电路。

第六章:同第一、二章。

第七章:必须熟练掌握分析一阶电路的三要素法。

必须掌握简单高阶电路状态方程的概念及列写方法。

给定电路,能够写出用矩阵形式表示的状态方程。

理解二阶电路微分方程特征根在复平面中的位置与电路性质的对应关系。

第八章:同第一、二章。

第九章:理解掌握第三章分析线性电路的一般方法可以推广到采用向量法分析正弦稳态电路。

特别注意正弦稳态电路中各种功率的定义和特征。

必须掌握单相电路通过并联电容器提高功率因数的方法和计算,必须掌握正弦稳态电路中的最大功率传输定理。

第十章:理解互感的概念、同名端的概念,对含有互感的电路能够列写正确的KVL方程。

若掌握“互感消去法”,将对简化计算有帮助。

理解理想变压器变电压、变电流、变阻抗的功能。

第十一章:理解串联谐振、并联谐振的概念。

第十二章:必须掌握对称三相电路中的电流电压关系、功率关系,能够熟练计算三相电路,包括计算瓦特表的读数。

对简单的不对称电路,能够借助相量图判断电压大小。

第十三章:给定用有限项傅里叶级数表达的非正弦周期信号,会求取信号的有效值。

给定支路两端的电压和电流,会求取支路吸收的功率。

理解非正弦周期信号作用下线性电路的计算方法。

重庆大学通信工程学院电子技术研究生入学考试大纲

重庆大学通信工程学院电子技术研究生入学考试大纲

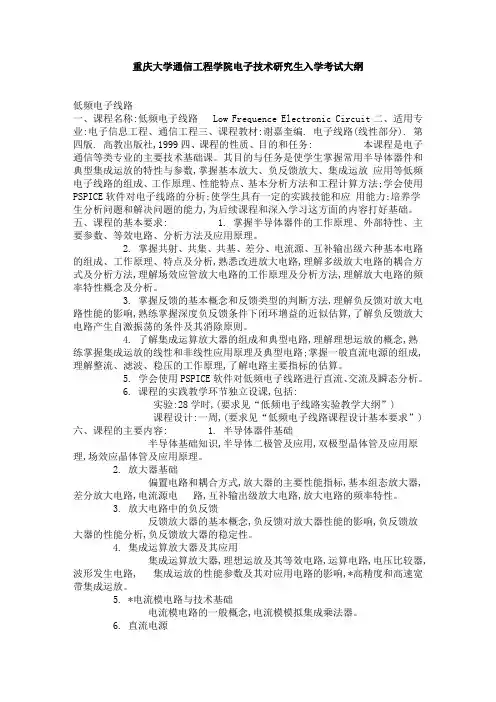

重庆大学通信工程学院电子技术研究生入学考试大纲低频电子线路一、课程名称:低频电子线路 Low Frequence Electronic Circuit二、适用专业:电子信息工程、通信工程三、课程教材:谢嘉奎编. 电子线路(线性部分). 第四版. 高教出版社,1999四、课程的性质、目的和任务: 本课程是电子通信等类专业的主要技术基础课。

其目的与任务是使学生掌握常用半导体器件和典型集成运放的特性与参数,掌握基本放大、负反馈放大、集成运放应用等低频电子线路的组成、工作原理、性能特点、基本分析方法和工程计算方法;学会使用PSPICE软件对电子线路的分析;使学生具有一定的实践技能和应用能力;培养学生分析问题和解决问题的能力,为后续课程和深入学习这方面的内容打好基础。

五、课程的基本要求: 1. 掌握半导体器件的工作原理、外部特性、主要参数、等效电路、分析方法及应用原理。

2. 掌握共射、共集、共基、差分、电流源、互补输出级六种基本电路的组成、工作原理、特点及分析,熟悉改进放大电路,理解多级放大电路的耦合方式及分析方法,理解场效应管放大电路的工作原理及分析方法,理解放大电路的频率特性概念及分析。

3. 掌握反馈的基本概念和反馈类型的判断方法,理解负反馈对放大电路性能的影响,熟练掌握深度负反馈条件下闭环增益的近似估算,了解负反馈放大电路产生自激振荡的条件及其消除原则。

4. 了解集成运算放大器的组成和典型电路,理解理想运放的概念,熟练掌握集成运放的线性和非线性应用原理及典型电路;掌握一般直流电源的组成,理解整流、滤波、稳压的工作原理,了解电路主要指标的估算。

5. 学会使用PSPICE软件对低频电子线路进行直流、交流及瞬态分析。

6. 课程的实践教学环节独立设课,包括:实验:28学时,(要求见“低频电子线路实验教学大纲”)课程设计:一周,(要求见“低频电子线路课程设计基本要求”)六、课程的主要内容: 1. 半导体器件基础半导体基础知识,半导体二极管及应用,双极型晶体管及应用原理,场效应晶体管及应用原理。

重庆大学电路原理历年考研真题

重庆大学电路原理历年考研真题
70电路原理(含积分变
换)考研真题(含答案)
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,助力考研成功!
研真题
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,助力考研成功!
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,40电路原理一(上册)考
研真题
分享考研资料,助力考研成功!认证店铺:考研资料真题分40电路原理(上册)考研
真题
分享考研资料,助力考研成功!认证店铺:考研资料研真题40电路原理一(上册)考
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,40电路原理一(上册)考
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,70电路原理考研真题(含
答案)
分享考研资料,助力考研成功!认证店铺:考研资料认证店铺:考研资料
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,30电路原理(含积分变
换)考研真题
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,70电路原理(含积分变
换)考研真题(含答案)
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,70电路原理(含积分变
换)考研真题(含答案)
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,40电路原理一(上册)考
研真题
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,40电路原理一(上册)考
分享考研资料,助力考研成功!认证店铺:考研资料分享考研资料,70电路原理考研真题(含
答案)
分享考研资料,助力考研成功!认证店铺:考研资料研真题40电路原理一(上册)考
研真题
分享考研资料,助力考研成功!认证店铺:考研资料研真题40电路原理一(上册)考

电路原理考试大纲

电路原理考试大纲

电路原理考试大纲一、概述电路原理是电子类专业的核心课程之一,它是学习电子电路的基础。

电路原理考试旨在测试学生对于电路原理的理解、掌握和应用能力。

本大纲将为你介绍电路原理考试的内容和要求,帮助你准备考试。

二、考试内容电路原理考试涵盖以下主要内容:1. 电路基本概念- 电路的定义和分类- 电路元件的分类和特性- 电路符号、术语和单位2. 电路分析方法- 基尔霍夫定律分析电路- 罗尔定律和辛普森法则分析电路- 电荷守恒定律和磁路分析- 交流电路和直流电路的分析方法比较3. 电路定理- 超级定理、块状定理和奈奎斯特定理- 理想电源电压分割和电流分割定理- 电压源和电流源的转换- 马尔可夫定理4. 电路参数与特性- 电压、电流和功率的测量方法- 电阻、电导、电容、电感和互感的特性- 阻抗、导纳和阻抗匹配的分析5. 二端口网络和三端口网络- 二端口网络的参数和性质- 传输矩阵和传输特性的分析- 二端口网络的等效电路和互感耦合- 三端口网络的参数和特性分析三、考试要求电路原理考试的目标是评估学生对于电路原理的深入理解和运用能力。

以下是考试要求:1. 理解概念:学生需要掌握电路的基本概念、符号和术语,能够准确描述电路中各种元件和连接方式的特性和功能。

2. 掌握分析方法:学生应该熟悉多种电路分析方法,能够根据电路图和题目要求,运用基尔霍夫定律、罗尔定律、辛普森法则等方法求解电路问题。

3. 理解和应用定理:学生需要了解和掌握各种电路定理的原理和应用场景,能够运用这些定理分析电路,并能解释分析结果。

4. 理解和应用电路参数与特性:学生应该了解电阻、电容、电感等元件的特性和计算方法,能够计算电路中的电压、电流、功率等参数,分析电路的特性和性能。

5. 分析复杂电路和网络:学生需要具备分析二端口网络和三端口网络的能力,能够计算传输矩阵和传输特性,理解互感耦合和等效电路的概念。

四、学习建议为了准备电路原理考试,建议你采取以下学习方法:1. 理论学习:认真阅读教材,理解电路原理的基本概念、定理和分析方法。

电路原理考试大纲

电路原理考试大纲

电路原理考试大纲ﻭﻭ一、适用报考的专业:自动化及相关专业、及相关专业ﻭﻭ二、考试题型:简答题、计算题、论述题ﻭ三、主要内容2电路和电路模型ﻭ基尔霍夫定律和电阻元件ﻭﻭﻭﻭﻭ2电流和电压的参考方向2基尔霍夫定律ﻭ2 电阻元件,源,受控源,运算放大器ﻭﻭ2支路分析法ﻭ电阻电路的分析ﻭﻭ2线性电路的性质,叠加定理ﻭﻭ2 替代定理,戴维宁定理,诺顿定理ﻭﻭ2 有伴电源的等效变换ﻭ2 星形电阻网络与形电阻网络的等效变换ﻭ2 特勒根定理,互易定理ﻭﻭ2节点分析法,回路分析法ﻭﻭ2电源的转移ﻭﻭﻭ动态元件和动态电路导论ﻭﻭ2 电容元件,电感元件,耦合电感元件ﻭﻭ2单位阶跃函数和单位冲激函数ﻭ2动态电路的输入—输出方程ﻭﻭ2 初始状态与初始条件ﻭ2零输入响应,零状态响应,全响应ﻭ一阶电路与二阶电路ﻭﻭ2 一阶电路的零输入响应2 一阶电路的阶跃响应ﻭ2 一阶电路的冲激响应ﻭﻭ2一阶电路对阶跃激励的全响应ﻭ2二阶电路的冲激响应ﻭﻭ2 卷积积分及零状态响应的卷积计算法ﻭﻭ正弦电流电路导论2 正弦电压和电流的基本概念ﻭ2正弦2 线性电路对正弦激励的响应,正弦稳态响应ﻭﻭﻭ量的相量表示法ﻭ2 基尔霍夫定律的相量形式ﻭ2 电路元件方程的相量形式ﻭ2 阻抗和导纳,阻抗的串联与并联ﻭﻭ正弦电流电路的分析ﻭﻭ2正弦电流电路的相量分析ﻭ2正弦电流电路中的功率ﻭﻭ2 谐振电路ﻭﻭﻭ2含有耦合电感元件的正弦电流电路ﻭ2理想变压器ﻭﻭﻭ2三相电路ﻭﻭﻭ非正弦周期电流电路的分析ﻭ2 周期函数的傅里叶级数展开式ﻭﻭ2线性电路对激励的稳态响应ﻭﻭ2 非正弦周期电流和电压的有效值,平均功率拉普拉斯变换ﻭ2 拉普拉斯变换2 拉普拉斯变换的基本性质ﻭ2进行拉普拉斯反变换的部分分式展开法ﻭﻭ2线性动态电路方程的拉普拉斯变换解法ﻭ电路的复频域分析ﻭﻭ2 基尔霍夫定律的复频域形式2电路元件的复频域模型,复频域阻抗和复频域导纳ﻭ2用复频域模型分析线路动态电路ﻭ2 网络函数ﻭ四、考试要求ﻭﻭ基尔霍夫定律和电阻元件ﻭﻭ2 理解电路和电路模型2 理解电流和电压的参考方向ﻭ2熟练掌握基尔霍夫定律ﻭ2熟练掌握电阻元件,源,受控源,运算放大器ﻭ2熟练掌握支路分析法2熟练掌握线性电路的性质,叠加定理电阻电路的分析ﻭﻭﻭﻭﻭ2 熟练掌握替代定理,戴维宁定理,诺顿定理ﻭ2掌握有伴电源的等效变换2掌握特2 掌握星形电阻网络与形电阻网络的等效变换ﻭﻭﻭ勒根定理,互易定理2掌握电源的转移2熟练掌握节点分析法,回路分析法ﻭﻭﻭﻭ动态元件和动态电路导论ﻭ2 熟练掌握电容元件,电感元件,耦合电感元件ﻭ2掌握单位阶跃函数和单位冲激函数ﻭ2 掌握动态电路的输入- 输出方程ﻭﻭ2理解初始状态与初始条件2 理解零输入响应,零状态响应,全响应ﻭﻭﻭ一阶电路与二阶电路ﻭﻭ2熟练掌握一阶电路的零输入响应ﻭ2熟练掌握一阶电路的阶跃响应ﻭ2熟练掌握一阶电路的冲激响应2 熟练掌握一阶电路对阶跃激励的全响应ﻭﻭ2 掌握二阶电路的冲激响应ﻭﻭ2 理解卷积积分及零状态响应的卷积计算法ﻭﻭ弦电流电路导论ﻭ2 理解正弦电压和电流的基本概念ﻭ2掌握线性电路对正弦激励的响应,正弦稳态响应ﻭﻭ2 掌握正弦量的相量表示法ﻭﻭ2 掌握基尔霍夫定律的相量形式ﻭ2掌握电路元件方程的相量形式ﻭ2 熟练掌握阻抗和导纳,阻抗的串联与并联ﻭ2掌握正弦电流电路的相量分析ﻭﻭ正弦电流电路的分析ﻭﻭﻭﻭ2掌握正弦电流电路中的功率ﻭ2掌握谐振电路ﻭﻭﻭ2掌握含有耦合电感元件的正弦电流电路ﻭﻭ2 理解理想变压器ﻭ2掌握三相电路ﻭ非正弦周期电流电路的分析ﻭ2 掌握周期函数的傅里叶级数展开式ﻭﻭ2 掌握线性电路对激励的稳态响应ﻭ2掌握非正弦周期电流和电压的有效值,平均功率ﻭﻭ拉普拉斯变换ﻭﻭﻭ2掌握拉普拉斯变换2掌握拉普拉斯变换的基本性质ﻭ2掌握进行拉普拉斯反变换的部分分式展开法ﻭﻭ2 掌握线性动态电路方程的拉普拉斯变换解法ﻭﻭ电路的复频域分析ﻭ2理解基尔霍夫定律的复频域形式ﻭﻭ2 理解电路元件的复频域模型,复频域阻抗和复频域导纳ﻭﻭﻭ2理解用复频域模型分析线路动态电路ﻭ2 理解网络函数ﻭﻭ五、主要参考书目ﻭ。

电路原理教学大纲

电路原理教学大纲

教学基本要求一、性质、地位和任务电路原理是电类专业的重要基础课程,其内容包括:电路的基本概念和定律,电阻电路的等效变换法,电路的网络方程分析法,电路基本定理,正弦交流电路,串、并联谐振电路,具有互感的电路,三相交流电路,非正弦周期电流电路,动态电路,二端口网络,磁路等内容。

本课程的主要任务是:使学生掌握电路的基本理论知识、电路基本分析方法,为学习后续课程准备必要的电路理论知识。

二、教学基本要求第一章电路的基本概念和定律1.了解电路和电路模型。

2.熟悉电流、电压、电功率、电能的概念;理解电流、电压的参考方向,及关联参考方向。

3.熟悉电阻元件、电感元件、电容元件及其伏安特性,掌握电阻元件、电感元件、电容元件的功率和能量的计算。

4.熟悉电压源、电流源及其模型。

5.了解电路中的受控源及其四种基本形式。

6.熟练掌握基尔霍夫定律的应用。

第二章电阻电路的等效变换法1.掌握电阻的串并联等效变换。

2.掌握电阻的星形连接与三角形连接的等效变换。

3.掌握电源、受控源的等效变换。

第三章电路的网络方程分析法1.理解电路网络方程分析法的概念。

2.熟练掌握支路电流分析法、网孔电流分析法、节点电位分析法的步骤和规律,并会加以应用。

第四章电路基本定理1.理解叠加定理、替代定理、戴维南定理和诺顿定理。

2.熟练掌握各定理在电路分析中的应用。

第五章正弦交流电路1.了解正弦交流电的基本概念,熟悉正弦交流电的相关参量。

2.掌握正弦量的各种表示方法和它们之间的相互转换。

3.掌握电阻元件、电感元件、电容元件的正弦交流电路的伏安关系,功率消耗及能量转换。

4.理解相量形式的基尔霍夫定律。

5.掌握电阻、电感、电容串联电路和并联电路的电压与电流的关系,及其相量图。

6.掌握正弦交流电路功率的计算方法。

7.了解提高功率因数的原因,理解提高功率因数的方法。

8.熟练掌握相量法在一般正弦交流电路计算中的应用。

第六章串、并联谐振电路1.理解串联谐振的条件及其特点2.理解串联谐振的频率特性及其通用谐振曲线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电路原理(I)课程教学大纲
一、课程名称:电路原理(I)
Circuit Principles (I)
二、学时与学分:100学时,5.5学分
三、适用专业:电气工程与自动化
四、课程教材:周守昌主编,《电路原理》(上册),高等教育出版社,1999
五、参考教材:江泽佳主编,周守昌、吴宁、彭扬烈修订,《电路原理》(第三版)(上、下册),高
等教育出版社,1992
江辑光主编,《电路原理》(第一版)(上、下册),清华大学出版社,1996
James W. Nilsson, Susan A. Riedel, 《Electric Circuits》,McGraw-Hill Companies, Inc.,
2001.
Charles K. Alexander and Matthew M. O.Sadiku.《Fundamentals of Electric Circuit》,
清华大学出版社,2000
六、开课单位:电气工程学院电工理论与新技术系
七、课程的目的、性质和任务
本课程是电气工程与自动化专业的一门专业基础必修课程。

该课程理论严密、逻辑性强,有广阔的工程背景。

学习电路原理课程对培养学生的科学思维能力,树立理论联系实际的工程观点,提高学生分析问题和解决问题的能力都有重要的作用。

通过本课程的学习,使学生掌握电路理论的基础知识与分析计算的基本方法,具备基本的实验技能,并为后续课程的学习奠定必要的理论基础。

八、课程的主要内容
1.基本概念
实际电路与电路模型。

电路的基本变量,电压、电流的参考方向。

电阻元件及其伏安关系,电压源、电流源、受控源,运算放大器。

电功率与电磁能量。

基尔霍夫定律。

线性元件与非线性元件的概念。

端口的概念。

2.电阻电路的分析
等效的概念,简单电阻电路的计算,星形联接与三角形联接的等效变换。

支路分析法、回路分析法、节点分析法。

叠加定理,替代定理,戴维宁定理与诺顿定理,特勒根定理,互易定理。

最大功率的传输。

3.线性动态电路的时域分析
动态元件(电容、电感、耦合电感)及其伏安关系(特性方程),阶跃函数和冲激函数,输入-输出方程,初始状态与初始条件。

零输入响应、零状态响应、全响应。

自然频率的概念。

一阶电路的零输入响应,时间常数。

一阶电路的阶跃响应,稳态分量与暂态分量,强制分量与自由分量。

一阶电路的冲激响应。

一阶电路的全响应,三要素法。

卷积的概念。

二阶电路的冲激响应,振荡与非振荡的概念。

4.正弦稳态分析
正弦时间函数的相量表示。

电路元件方程的相量形式,阻抗、导纳。

基尔霍夫定律的相量形式,相量法。

正弦电流电路的分析与计算,相量图。

正弦电流电路的功率,有功功率和
无功功率,视在功率和复功率,功率因数。

含有耦合电感元件电路的计算。

串联谐振和并联谐振。

三相电路的联接方式,对称三相电路中的电压、电流和功率的计算,不对称三相电路的概念。

5.非正弦周期电流电路的分析
非正弦周期信号的傅立叶级数展开式。

非正弦周期电压、电流的有效值。

非正弦周期电流电路的计算,非正弦电流电路的功率,频谱的概念。

6.线性电路的复频域分析
线性电路微分方程的拉普拉斯变换。

基尔霍夫定律的复频域形式,电路元件的复频域模型。

复频域阻抗与复频域导纳。

电路的复频域模型,较简单的动态电路的复频域分析和计算。

网络函数,极点与零点的概念。

九、课程的教学基本要求
(按学生应理解、掌握程度的不同,分为甲、乙、丙三类。

甲类要求为深刻理解、牢固掌握的内容;乙类要求为理解、掌握的内容,丙类要求为除甲、乙两类内容之外的一般了解内容。

下面仅列出甲、乙两类内容。


1.基本概念
甲类:电压、电流及其参考方向;电阻、电容、电感、电压源、电流源和受控源等元件的特性及其电压电流关系,线性和非线性的概念;电功率和电磁能量;电路模型;基尔霍夫定律。

乙类:耦合电感元件与理想变量器的特性及其电压、电流关系;时变和非时变的概念。

2.线性电阻电路的分析
甲类:简单电阻电路的计算,等效电阻的概念和计算,实际电源的两类(电路)模型及其等效互换,节点分析法,回路分析法,叠加定理,戴维宁定理和诺顿定理。

乙类:支路分析法,Y—△互换,匹配的概念,含理想运算放大器电路的初步分析。

3.线性动态电路的分析
甲类:简单一、二阶动态电路微分方程的建立;初始状态的概念,初始条件的确定;一阶电路的时域分析,时间常数,零状态响应、零输入响应和全响应,自由分量和强制分量,稳态和暂态等概念;阶跃函数,阶跃响应。

乙类:冲激函数和一阶电路的冲激响应,卷积,二阶电路的冲激响应(零输入响应),自然频率的概念,振荡和非振荡的概念。

4.正弦电流电路的稳态分析
甲类:正弦量的振幅(最大值)、角频率、相位角和初相角,正弦量的瞬时值和有效值,同频率正弦量间的相位差,正弦量的波形,正弦量的相量与相量图;电路元件电压电流关系的相量形式,阻抗和导纳;基尔霍夫定律的相量形式;正弦电流电路的平均功率(有功功率)、无功功率和视在功率,功率因数,复功率;简单正弦电流电路的分析计算;三相电路的联接方式和对称三相电路的电压、电流和功率的计算。

乙类:含耦合电感元件电路的分析计算;串联谐振和并联谐振;不对称三相电路的分析计算。

5.非正弦周期电流电路的分析
甲类:非正弦周期电流电路的分析计算、有效值与平均功率。

乙类:频谱的概念。

6.复频域分析
甲类:拉普拉斯变换;电路元件电压电流关系的复频域形式,复频域阻抗和复频域导纳;基尔霍夫定律的复频域形式;用复频域分析法分析计算较简单的动态电路。

乙类:网络函数及其极点、零点。

7.非线性电路
乙类:分析简单非线性电阻电路的图解法与小信号分析法。

十、说明
1.本课程总学时为100,讲课约占80%,习题课约占20%。

2.采用多媒体教学,并予以不断改进、完善。

在教学过程中,重视培养学生的自学能力。

3.为保证教学质量,应要求学生做好一定数量的习题,以培养学生的计算能力及分析、解决实际问题的能力。

4.本课程应处理好与相关课程如数学、物理、电子技术、电磁场、自动控制原理、电机学等的关系。

十一、考核方式
考试,闭卷笔试,120分钟。

统考,流水作业评分。

十二、学时分配(含讲课和习题课)
第一章基尔霍夫定律和电阻元件8学时
第二章电阻电路的分析14学时
第三章动态元件和动态电路导论10学时
第四章一阶电路和二阶电路16学时
第五章正弦电流电路导论10学时
第六章正弦电流电路的分析10学时
第七章三相电路8学时
第八章非正弦周期电流电路的分析6学时
第九章拉普拉斯变换6学时
第十章电路的复频域分析8学时
附录非线性电路4学时
大纲修订日:2005.05。
