电磁阀工作原理图解

电磁阀工作原理图解

电磁阀⼯作原理图解
电磁阀是由电磁线圈通电产⽣电磁⼒来吸合电磁铁的移动活塞控制的开、关流体控制元件,是⾃动化设备管路的执⾏器,下⾯展⽰介绍直动活塞式电磁阀⼯作原理图解、先导活塞式电磁阀⼯作原理图解,带⼿动复位电磁阀⼯作原理图解和⾃保持式电磁阀及燃⽓紧急切断电磁阀⼯作原理介绍。

直动式电磁阀⼯作原理图解:
直动活塞式电磁阀原理:通电时,电磁线圈产⽣电磁⼒,直接吸合阀芯,阀芯提起。

断电时,电磁⼒消失,阀芯靠弹簧复位。

先导式电磁阀⼯作原理图解:
先导活塞式电磁阀⼯作原理:
常开:当电磁阀线圈通电时,电磁铁芯吸合,卸压孔关闭,电磁阀主活塞由介质压⼒推动,关闭主阀⼝,介质截⽌。

当电磁阀线圈断电时,电磁阀主阀⼝打开,介质流通。

常闭:当电磁阀线圈通电时,电磁铁芯吸合,卸压孔打开,电磁阀主活塞由介质压⼒推动,打开主阀⼝,介质流通。

当电磁阀线圈断电时,电磁阀主阀⼝关闭,介质截⽌。

双线圈⾃保持式电磁阀⼯作原理:
当⾃保持式电磁阀1号线圈不通电,2号线圈通电后3秒内断电,⾃保持式电磁阀关闭;
当⾃保持式电磁阀2号线圈不通电,1号线圈通电后3秒内断电,⾃保持式电磁阀打开;
带⼿动复位电磁阀⼯作原理图解:
⼯作原理:
A:电磁阀需要打开时,旋下防护罩(防护罩中间有螺纹孔型,将他旋在联动杆上当⼿柄使⽤),⽤⼒拉⼿柄,阀打开。

B:电磁阀需要关闭时,线圈通电不超过1秒钟,阀在65毫秒内迅速关闭。

备注:紧急切断阀线圈瞬间通电,触发紧急切断阀快速关闭,并进⼊⾃锁状态,此时即使撤去电源,阀门仍处于⾃锁关闭状态,不会重新⾃动打开、须⼈⼯现场⼿动复位。

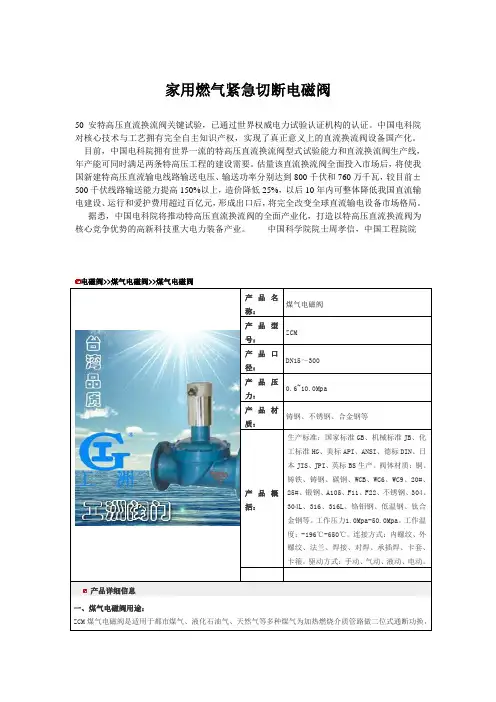

家用燃气紧急切断电磁阀

家用燃气紧急切断电磁阀

家用燃气紧急切断电磁阀50安特高压直流换流阀关键试验,已通过世界权威电力试验认证机构的认证。

中国电科院对核心技术与工艺拥有完全自主知识产权,实现了真正意义上的直流换流阀设备国产化。

目前,中国电科院拥有世界一流的特高压直流换流阀型式试验能力和直流换流阀生产线,年产能可同时满足两条特高压工程的建设需要。

估量该直流换流阀全面投入市场后,将使我国新建特高压直流输电线路输送电压、输送功率分别达到800千伏和760万千瓦,较目前±500千伏线路输送能力提高150%以上,造价降低25%,以后10年内可整体降低我国直流输电建设、运行和爱护费用超过百亿元,形成出口后,将完全改变全球直流输电设备市场格局。

据悉,中国电科院将推动特高压直流换流阀的全面产业化,打造以特高压直流换流阀为核心竞争优势的高新科技重大电力装备产业。

中国科学院院士周孝信,中国工程院院电磁阀>>煤气电磁阀>>煤气电磁阀产品名称:煤气电磁阀产品型号:ZCM产品口径:DN15~300产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度:-196℃-650℃。

连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式:手动、气动、液动、电动。

产品详细信息一、煤气电磁阀用途:ZCM煤气电磁阀是适用于都市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断功换,进行温度自动操纵的执行机构。

它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

电磁式燃气紧急切断阀说明书

电磁式燃气紧急切断阀说明书

电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种重要的安全设备,其功能是在燃气泄漏或火灾等紧急情况下迅速切断燃气供应,以保障人员生命财产安全。

本说明书将详细介绍电磁式燃气紧急切断阀的性能、结构、安装、使用及维护等方面,以便用户正确选择、安装、使用和维护该设备。

一、性能介绍电磁式燃气紧急切断阀采用电磁阀控制阀门开闭,具有响应快、可靠性高、安装简便、维护方便等优点。

该阀门广泛应用于燃气管道系统中,能够切断燃气供应管道的气流,并能在管路内部使燃气隔离,有效地预防燃气泄漏和火灾等事故的发生。

二、结构介绍电磁式燃气紧急切断阀主要由电磁铁、气阀、弹簧等部件组成。

阀门采用铝合金、不锈钢等高强度材料制造,结构合理,密封性能良好。

阀门外表面通常采用喷塑或电泳处理,能够有效地防腐蚀。

三、安装注意事项1、安装前应严格检查阀门的外观和内部状况,确保阀门和管道连接的密封性。

2、阀门在安装前应进行防腐和防腐处理,以保证其使用寿命和安全性。

3、安装时阀门应根据其标志箭头的方向安装,以确保其正常工作。

4、阀门应安装在易于观察、操作和维护的地方。

5、阀门安装后应进行密封性测试。

测试时应关闭手动切断阀和其他管道,打开燃气阀门,检查阀门开启和关闭状态等。

四、使用及维护1、阀门在正常使用中应定期进行检查和维护,以确保其安全可靠。

2、在每年的开机前,应进行系统检查和维护,以确保其正常开机。

3、在安装和使用过程中,如发生故障或损坏,应及时维修或更换,以确保安全。

4、不得随意对电磁式燃气紧急切断阀进行拆卸和改动,以免影响其安全性。

总之,电磁式燃气紧急切断阀是一种重要的安全设备,在使用过程中要注意其安装、维护和管理,以消除安全隐患,确保人员的生命财产安全。

如果您对电磁式燃气紧急切断阀有任何疑问或需要帮助,请及时咨询相关专业人员。

燃气紧急切断电磁阀说明书

燃气紧急切断电磁阀说明书

燃气紧急切断电磁阀说明书 型号: EMV01A● 概 述:本公司燃气紧急切断电磁阀,是燃气管道的安全紧急切断装置。

它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接,实现现场或远程自动/手动紧急切断气源,确保用气安全。

当发生有害的强烈震动时,阀门会自动关闭。

开阀须经人工干预,手动开启,满足安全管理规范,符合事故处理特点。

● 外型尺寸:● 主要技术参数◆适用气体:天然气;石油液化气;人工煤气等◆ 关阀方式: 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压: DC9V ~DC12V.(脉冲)◆ 阀体材质:黄铜合金 (HPb59-1) ◆ 驱动电流: <2A (脉冲)◆ 密封材质:NBR 橡胶 ◆ 关阀时间: 小于1秒◆ 工作环境温度:-10℃~+50℃ ◆ 防爆类型: 浇封型◆ 最大工作压力:5kPa ◆ 防爆标志: Exm ⅡT6◆ 连接方式:G1/2”(DN15A)/G3/4”(DN20A) ◆ 出线长度: 0.4米◆ 开阀方式:手动复位◆ 执行标准:● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用,实现脉冲驱动自保持关阀及手动开阀自保持功能。

关阀驱动原理:瞬时直流脉冲驱动关阀(DC 9V ~12V/1s )例:电容放电方式驱动电路原理图:DC9V ~12V GND470uf~1000uf /35V10K 白 DC 黑防护盖红色拉柄执行机构 控制电缆 阀体燃气紧急切断电磁阀说明书型号: EMV01A●操作说明1. 阀门在开启状态有两种关阀方式:①给电磁线圈提供一个(约1秒)瞬时直流脉冲(DC 9~12V)电能,阀门则快速关闭;②打开防护盖,手动压下红色手柄也可关阀。

关阀后状态自保持。

注意:通常情况不宜打开防护盖,以免误操作关阀。

2. 阀门在关闭状态只有一种开阀方式:手动用力向上拉起红色手柄,即可开阀。

开阀状态可自保持。

注意:开阀时,如手柄向上提拉困难,则应采取措施使阀门两端进、出口压力平衡,平衡后再开阀。

防爆燃气紧急切断电磁阀

防爆燃气紧急切断电磁阀

防爆燃气紧急切断电磁阀1. 引言防爆燃气紧急切断电磁阀是一种用于燃气系统的安全装置。

它能够在紧急情况下迅速切断燃气供应,以防止事故的发生。

本文将介绍防爆燃气紧急切断电磁阀的工作原理、适用范围、安装方法以及注意事项。

2. 工作原理防爆燃气紧急切断电磁阀采用电磁阀的工作原理。

当燃气系统出现安全隐患或紧急情况时,通过控制电源使电磁阀关闭,切断燃气供应。

当紧急情况解除后,再次打开电源,电磁阀恢复工作状态,恢复燃气供应。

3. 适用范围防爆燃气紧急切断电磁阀适用于各种燃气系统,如家庭燃气系统、工业燃气系统等。

它可以应对各种燃气泄漏、火灾等紧急情况,确保人员和财产的安全。

4. 安装方法安装防爆燃气紧急切断电磁阀需要遵循以下步骤:1.准备工作:购买符合需求的防爆燃气紧急切断电磁阀和所需的工具。

2.关闭燃气总阀门:在安装之前,确保先关闭燃气总阀门,以防止燃气泄漏。

3.安装电磁阀:按照产品说明书的要求,将电磁阀连接到燃气管道上。

4.连接电源:将电磁阀与电源连接,确保正负极正确对接。

5.调试测试:安装完成后,打开燃气总阀门,观察电磁阀的工作状态,确认其能够正常切断和恢复燃气供应。

6.确保安全:在使用防爆燃气紧急切断电磁阀期间,定期检查其工作状态,确保安全可靠。

5. 注意事项在安装和使用防爆燃气紧急切断电磁阀时,需要注意以下事项:•使用合格的产品:选择符合相关标准的防爆燃气紧急切断电磁阀,并确保其具有有效的认证。

•正确安装:按照产品说明书提供的指导进行安装,确保连接牢固,防止泄漏。

•定期检查:定期检查电磁阀的工作状态,如果有异常,及时处理或更换。

•灵活应对紧急情况:在紧急情况发生时,要能够迅速切断燃气供应,并及时报警。

•常识和安全意识:了解燃气系统的基本知识,掌握正确的应对方式,保持安全意识。

6. 结论防爆燃气紧急切断电磁阀是燃气系统中重要的安全装置,它能够在紧急情况下迅速切断燃气供应,保护人员和财产的安全。

在安装和使用时,需要严格按照相关标准和产品说明书的要求操作,定期检查电磁阀的工作状态,提高安全意识。

燃气紧急切断阀标准

燃气紧急切断阀标准
