汽车发动机上各传感器.
简述汽车上的温度传感器及应用
一、概述随着汽车行业的不断发展和技术的不断进步，汽车上的各种传感器在车辆运行中扮演着越来越重要的角色。
其中，温度传感器作为汽车电子控制系统中的重要组成部分，对于汽车的安全性能和能效性能有着重要的影响。
本文将对汽车上的温度传感器进行简述并介绍其应用。
二、温度传感器的类型1. 热电阻温度传感器热电阻温度传感器是一种使用热电阻作为敏感元件的温度传感器，它的原理是通过测量金属电阻率随温度的变化来间接测量温度。
常见的热电阻材料有铂铑合金、镍铬合金等。
热电阻温度传感器具有精度高、线性好等优点，在汽车发动机的冷却系统、空调系统以及变速器油温监测等方面广泛应用。
2. 热敏电阻温度传感器热敏电阻温度传感器是一种利用热敏电阻的温度特性来测量温度的传感器。
常见的热敏电阻材料有氧化锌、氧化铜等。
热敏电阻温度传感器具有结构简单、成本低等优点，在汽车内部空调系统、发动机温度监测等方面应用较为广泛。
3. 热电偶温度传感器热电偶温度传感器是利用两种不同金属导体与温度有关的热电势来测量温度的传感器。
热电偶温度传感器具有响应速度快、测量范围广等优点，在汽车排气系统、发动机排气温度监测等方面得到广泛应用。
三、温度传感器的应用1. 发动机温度监测温度传感器在发动机温度监测中起到了至关重要的作用。
通过监测发动机的温度，可以及时发现发动机过热或者过冷的情况，从而采取相应的措施，保证发动机的正常运行。
温度传感器还可以为发动机的燃油喷射和点火等系统提供温度数据，从而保证发动机在不同工况下的工作状态。
2. 空调系统温度控制在汽车的空调系统中，温度传感器可以实时监测车内外部的温度情况，并根据设定的温度值来控制空调系统的工作状态，包括制冷量、风速等参数。
通过温度传感器的监测和反馈，可以使车内空调系统始终维持在用户设定的舒适温度范围内。
3. 变速器油温监测变速器油温的过高或者过低都会影响到变速器的正常工作，甚至造成损坏。
而温度传感器可以实时监测变速器油的温度，一旦发现异常情况可以及时警告驾驶员或者通过车辆电控系统自动调整工作状态，以保证变速器的正常工作和延长使用寿命。
汽车有多少个传感器？
汽车有多少个传感器？现在的汽车越来越智能化，汽车上的很多功能都由电脑来控制完成，⽐如说发动机系统、变速箱系统、悬架系统、制动系统、空调系统、车⾝控制系统等等。
电脑要控制这些系统，必须要得到正确的信息来确认系统的状态，然后发出正确的指令来控制系统动作，从⽽执⾏驾驶员的意图，正确的控制汽车。
这些反应系统状态的信息是由⼀种叫做传感器的元件来完成的，它可以把汽车运⾏中的光、电、温度、压⼒、时间、速度等信息转化成电信号，然后输⼊车载电脑系统，然后由电脑中内部预先存储的程序进⾏计算分析，从⽽判断汽车的运⾏状态。
现在汽车上的传感器是⾮常多的，即使是⼀辆很普通的汽车，上⾯的传感器也多达⼏⼗个，⾼级⼀点的车更是⾼达上百个。
它就像我们的眼睛、⽿朵、⿐⼦、⽪肤，把看到的、听到的、闻到的、感觉到的信息，统统转化成电信号，传递给汽车的计算机系统，让汽车做出正确的判断，辅助驾驶员更好的控制车辆。
随着技术的进步与发展，汽车智能化程度越来越⾼，汽车上的传感器必将越来越多。
下⾯我们分别说说汽车各系统中的主要传感器名称及作⽤。
1、空⽓流量传感器（MAF）空⽓流量传感器（MAF）的作⽤是将单位时间内吸⼊发动机⽓缸的空⽓量转换成电信号送⾄发动机控制模块（ECU），是决定喷油量和点⽕正时的基本信号之⼀。
按其结构型式和进⽓量的检测原理可以分为翼板式空⽓流量传感器（MAF）、卡门旋涡式空⽓流量传感器（MAF）、热线式空⽓流量传感器（MAF）、热膜式空⽓流量传感器（MAF）四种类型，现在使⽤最多的是热线式和热膜式。
如果空⽓流量传感器发⽣故障，会出现发动机启动困难，性能失常，怠速不稳，加速时回⽕、放炮，油耗⼤，爆燃等现象。
2、进⽓歧管压⼒传感器（MAP）进⽓歧管压⼒传感器（MAP）的作⽤是检测进⽓歧管的真空度，并将压⼒信号转变成电⼦信号输送给发动机控制电脑，是控制喷油脉冲宽度和点⽕正时的主要参考信号分为半导体压敏电阻式和电容式进⽓歧管压⼒传感器两种。
汽车各类传感器的结构介绍与工作原理解析
汽车各类传感器的结构介绍与工作原理解析在现代社会，传感器的应用已经渗透到人类的生活中。
传感器是一种常见的装置，主要起到转换信息形式的作用，大多把其他形式的信号转换为更好检测和监控的电信号。
汽车传感器作为汽车电子控制系统的信息源，把汽车运行中各种工况信息转化成电讯号输送给中央控制单元，才能使发动机处于最佳工作状态。
发动机、底盘、车身的控制系统，另外还有导航系统都是汽车传感器可以发挥作用的位置；汽车传感器还可检测汽车运行的状态，提高驾驶的安全性、舒适性。
汽车中的传感器按测量对象可分为温度、压力、流量、气体浓度、速度、光亮度、距离等。
以应用区域来分，又可分为作用于发动机、底盘、车身、导航系统等。
按输出信号，有模拟式的也有数字式的。
按功能分，有控制汽车运行状态的，也有检测汽车性能及工作状态的。
下面我们就按功能分别具体介绍汽车控制用传感器以及汽车性能检测传感器。
一、汽车控制用传感器1、发动机控制系统用传感器流量传感器汽车中的流量传感器大多测发动机空气流量和燃料流量，它能将流量转换成电信号。
其中空气流量传感器应用更多，主要用于监测发动机的燃烧条件、起动、点火等，并为计算供油量提供依据。
按原理分为体积型、质量型流量计，按结构分为热膜式、热线式、翼片式、卡门旋涡式流量计。
翼片式流量计测量精度低且要温度补偿；热线式和热膜式测量精度高，无需温度补偿。
总的来说，热膜式流量计因为较小的体积，更受工业化生产的青睐。
2、压力传感器压力传感器主要以力学信号为媒介，把流量等参数与电信号联系起来，可测量发动机的进气压力、气缸压力、大气压、油压等，常用压力传感器可分为电容式、半导体压阻式、差动变压器式和表面弹性波式。
电容式多检测负压、液压、气压，可测 20～100kPa 的压力，动态响应快速敏捷，能抵御恶劣工作条件；压阻式需要另设温度补偿电路，它常用于工业生产；相对于差动变压器式不稳定的数字输出，表面弹性波式表现最优异，它小巧节能、灵敏可靠，受温度影响小。
汽车常用传感器的识别与检测
02
温度传感器
热敏电阻式温度传感器
总结词
热敏电阻式温度传感器是一种常见的温度传感器，其工作原理基于热敏电阻的 阻值变化。
详细描述
热敏电阻式温度传感器由热敏电阻和金属导线组成，其阻值随温度变化而变化。 这种传感器通常用于检测发动机冷却液温度、进气温度和排气管温度等。
热电偶式温度传感器
总结词
热电偶式温度传感器是一种基于热电效应的温度传感器，其工作原理是利用两种 不同材料的导体组成的热电偶来测量温度。
汽车常用传感器的识别与检 测
• 汽车传感器概述 • 温度传感器 • 压力传感器 • 流量传感器 • 位置与角度传感器 • 气体浓度传感器 • 安全传感器
01
汽车传感器概述
汽车传感器的定义与作用
定义
汽车传感器是一种将汽车运行状态和 环境信息转换为电信号的装置，用于 监测、控制和调节汽车运行状态。
氧传感器通过检测尾气中的氧含量，将信号传递给发动机管理系统，进而调整空燃比，优化燃烧效率，降低排放。 氧传感器通常安装在排气管中，工作环境温度较高，且易受到尾气中硫化物、铅化物等物质的腐蚀。
NOX传感器
总结词
NOX传感器用于检测汽车尾气中的氮氧化物（NOX）含量，是评估发动机燃烧效率和排放的重要传感器。
节气门位置传感器
节气门位置传感器是用来检测节气门 开度的传感器，它通常安装在节气门 体上。
节气门位置传感器的常见类型有线性 输出式和开关式等。
节气门位置传感器的作用是向发动机 控制单元提供节气门开度信号，以便 控制单元能够精确控制进气量和喷油 量。
车轮角度传感器
车轮角度传感器是用来检测车轮转角和 车轮转速的传感器，它通常安装在车轮
详细描述
温度传感器在汽车上的运用

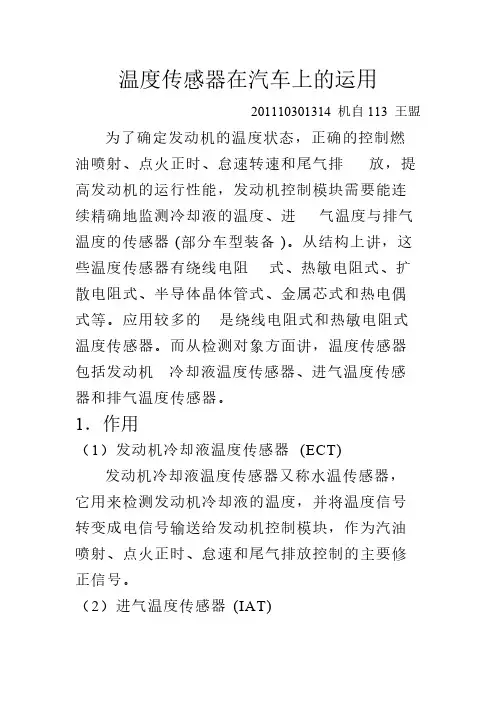

温度传感器在汽车上的运用201110301314 机自113 王盟为了确定发动机的温度状态，正确的控制燃油喷射、点火正时、怠速转速和尾气排放，提高发动机的运行性能，发动机控制模块需要能连续精确地监测冷却液的温度、进气温度与排气温度的传感器(部分车型装备)。
从结构上讲，这些温度传感器有绕线电阻式、热敏电阻式、扩散电阻式、半导体晶体管式、金属芯式和热电偶式等。
应用较多的是绕线电阻式和热敏电阻式温度传感器。
而从检测对象方面讲，温度传感器包括发动机冷却液温度传感器、进气温度传感器和排气温度传感器。
1．作用（1）发动机冷却液温度传感器(ECT)发动机冷却液温度传感器又称水温传感器，它用来检测发动机冷却液的温度，并将温度信号转变成电信号输送给发动机控制模块，作为汽油喷射、点火正时、怠速和尾气排放控制的主要修正信号。
（2）进气温度传感器(IAT)进气温度传感器(IAT)用来检测进气温度，并将进气温度信号转变成电信号输送给发动机控制模块，作为汽油喷射、点火正时的修正信号。
（3）排气温度传感器排气温度传感器用来检测再循环废气的温度，用以判断废气再循环系统工作是否正常。
2. 分类温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器(RTD)和IC温度传感器。
IC温度传感器又包括模拟输出和数字输出两种类型。
热电偶应用很广泛，因为它们非常坚固而且不太贵。
热电偶有多种类型，它们覆盖非常宽的温度范围，从200℃到2000℃。
它们的特点是：低灵敏度、低稳定性、中等精度、响应速度慢、高温下容易老化和有漂移，以及非线性。
另外，热电偶需要外部参考端。
RTD精度极高且具有中等线性度。
它们特别稳定，并有许多种配置。
但它们的最高工作温度只能达到400℃左右。
它们也有很大的TC，且价格昂贵(是热电偶的4～10倍)，并且需要一个外部参考源。
拟输出IC温度传感器具有很高的线性度 (如果配合一个模数转换器或ADC可产生数字输出)、低成本、高精度(大约1%)、小尺寸和高分辨率。
发动机各传感器的作用与工作原理
发动机是汽车的心脏，发动机的运行状态直接关系到车辆的性能和安全。
而发动机各传感器的作用与工作原理则是发动机运行过程中不可或缺的重要组成部分。
本文将深入探讨发动机各传感器的作用与工作原理，以便对整个发动机系统有一个更深入的理解。
1. 发动机位置传感器发动机位置传感器，又称曲轴位置传感器，是发动机控制系统中的关键部件之一。
其作用是监测曲轴的转速和位置，以便为点火和喷油系统提供准确的工作时机。
曲轴位置传感器的工作原理是基于霍尔效应或者光电效应，通过检测曲轴上的特定标记或者齿轮来确定曲轴的位置和转速，从而保证点火和喷油系统的正常工作。
2. 氧气传感器氧气传感器，也称为氧感应器或者氧化钢传感器，是用于监测发动机尾气中氧气含量的一种传感器。
其作用是通过监测排气中氧气的含量来调节点火和喷油系统，从而保证发动机工作在最佳燃烧状态下。
氧气传感器的工作原理是基于化学反应原理，通过测量排气中氧气的含量来确定燃料混合气的富燃和贫燃状态，并向发动机控制系统反馈信息。
3. 风压传感器风压传感器，也称为进气压力传感器，是用于监测发动机进气道中风压的一种传感器。
其作用是通过监测进气道中的风压来调节进气量和点火时机，从而保证发动机的正常运行。
风压传感器的工作原理是基于压电效应或者半导体敏感元件，通过测量进气道中的压力变化来确定发动机的运行状态，以便进行相应的调节。
4. 冷却液温度传感器冷却液温度传感器是用于监测发动机冷却系统中冷却液温度的一种传感器。
其作用是通过监测冷却液的温度来调节发动机的工作温度和冷却系统的工作状态，以防止发动机过热或者过冷。
冷却液温度传感器的工作原理是基于热敏电阻或者热电偶的原理，通过测量冷却液的温度变化来确定发动机的工作状态，从而保证发动机的正常运行。
5. 总结与回顾通过对发动机各传感器的作用与工作原理的深入探讨，我们更深入地了解了发动机控制系统中各个重要部件的功能和原理。
发动机各传感器的作用是为了保证发动机能够在最佳的工作状态下运行，其工作原理是基于不同的原理和技术，通过监测不同的参数来保证发动机的正常工作。
汽车发动机爆震传感器（KS）检测
汽车发动机爆震传感器（KS）检测爆震传感器爆震传感器（KS）安装在发动机缸体上的敏感部位（一般在2、3缸之间），用于感应发动机产生的爆震。
爆震传感器（KS）利用的是压电晶体的特性，当发动机存在明显的震动时，压电元件受压并在两个极面上产生微弱的交流电压。
ECM 根据此交流电压信号的频率和振幅，判断发动机的爆震程度，并调整点火正时。
当爆震出现时，ECM将点火提前角延迟；当爆震消失后，ECM将点火提前角提前。
由于发动机爆震引起的振动信号的频率比发动机正常的振动信号频率高得多，所以ECM对爆震传感器的信号进行处理后可以区分出爆震和非爆震信号。
下图为发动机出现爆震时的爆震传感器信号波形，其中右侧区域的信号对应的爆震最为严重。
爆震信号由于爆震传感器信号相对较弱，因而引线应采用屏蔽线。
如果屏蔽线接地不良，则爆震传感器信号会失灵，ECM无法进行点火提前角修正。
注意：爆震传感器的安装标准扭矩是22N.m，安装时需按标准拧紧。
如果拧紧扭矩过小，发动机出现爆震则无法检测到；如果拧紧力矩过大，则检测太灵敏，发动机推迟点火提前角，使发动机动力不足，严重时还可能点亮故障灯，设置故障码。
爆震传感器故障现象及诊断：当爆震传感器信号出现异常时，可能会出现爆震、加速不良等故障。
例如，某台车辆的爆震传感器因为内部故障导致检测不到爆震信号，ECM认为发动机不存在爆震而提高点火提前角，最终引起爆震故障。
另外，当ECM检测到爆震传感器信号存在异常，在调整无果后，会启动失效保护模式而推迟点火提前角，这样则会导致发动机动力不足，加速不良。
同时，ECM设置爆震系统故障码爆震传感器的主要故障原因包括：1．各种油液长时间接触到传感器，对传感器造成腐蚀。
2．传感器内部损坏。
3．传感器屏蔽线接地不良。
4．连接器或线路断路/短路。
为了判断爆震传感器的性能好坏，一般包括电阻测量和电压测量的方法。
性能检查：1．电阻测量：断开传感器插头，使用万用表测量传感器信号端子与接地端子之间的电阻，应大于1MΩ。
汽车常见传感器
流量。
谢谢
THANKS
正温度系数传感器
总结词
正温度系数传感器也是一种热敏电阻，其阻值随温度升高而 增大。
详细描述
这种传感器通常用于检测汽车内部和外部温度，如车外温度 传感器和空调蒸发器温度传感器。由于其阻值随温度升高而 增大，因此可以通过测量电阻值的变化来计算温度。
模拟温度传感器
总结词
模拟温度传感器能够输出连续的模拟信号，以反映所检测的温度变化。
凸轮轴位置传感器用于检测凸轮 轴的位置，从而控制点火和喷油
等操作。
它通常由一个磁感应线圈和一个 转子组成，当凸轮轴转动时，转 子的凸齿与感应线圈相互作用，
产生相应的电压信号。
凸轮轴位置传感器对于控制发动 机的点火和喷油时间也非常重要， 能够提高发动机的启动性能和加
速性能。
04 速度传感器
CHAPTER
曲轴位置传感器
曲轴位置传感器用于检测曲轴的 转速和位置，从而控制点火和喷
油等操作。
它通常由一个磁感应线圈和一个 转子组成，当曲轴转动时，转子 的凸齿与感应线圈相互作用，产
生相应的电压信号。
曲轴位置传感器对于控制发动机 的点火和喷油时间非常关键，直 接影响发动机的性能和燃油经济
性。
凸轮轴位置传感器
热式空气流量传感器
ቤተ መጻሕፍቲ ባይዱ总结词
热式空气流量传感器是一种利用热传导原理测量气体流量的传感器。
详细描述
该传感器内部有一个发热元件，当空气流过时，发热元件会受到冷却作用，其温度变化与空气的流速成正比，通 过测量温度变化即可得到空气的流量。
发动机各传感器
曲轴位置传感器
作用： 曲轴位置传感器是发动机电子控制系统中最主 要的传感器之一，它提供点火时刻（点火提前 角）、确认曲轴位置的信号，用于检测活塞上 止点、曲轴转角及发动机转速。曲轴位置传感 器所采用的结构随车型不同而不同，可分为磁 脉冲式、光电式和霍尔式三大类。 安装位置： 它通常安装在曲轴前端、凸轮轴前端、飞轮上 或分电器内。
空气流量计
• 作用： 检测进气量，并转换成电 信号送给ECU，作为ECU 计算喷油量的基本信号之 一。 安装位置：空气滤清器与 节气门之间
凸轮轴位置传感器
• 作用：采集配气凸轮轴的位置信号， 并输入ECU，以便ECU识别汽缸1压缩 上止点，从而进行顺序喷油控制、点 火时刻控制和爆燃控制。此外。凸轮 轴位置信号还用于发动机起动时识别 出第一次点火时刻。因为凸轮轴位置 传感器能够识别哪一个汽缸活塞即将 到达上止点，所以称为汽缸识别传感 器。 安装位置：一般安装在凸轮轴罩盖前 端对着进排气凸轮轴前端的位置
进气温度传感器
作用：检测发动机的进气温度，将进气温度转变为电压信号输入给ECU做为 喷油修正的信号。
安装位置： 进气温度传感器也是双线的传感器，安装在进气管上或空气流量计 内。 结构： 进气温度传感器是一个负温度系数热敏电阻，根据电阻变化而产生 不同的信号电压。在冷车时，进气温度传感器的信号与发动机水温传 感器信号基本相同，在热车时，其信号电压大约是水温传感器的2~3 倍。 进气温度传感器一根是由发动机ECU供应的5V电压THA，另一根为 E2 与发动机内部搭铁。
喷油嘴
• 作用：就是汽油直接从喷油嘴喷入 汽缸，能够在缸体内产生雾汽，得 电点火引爆。
节气门位置传感器
作用：检测节气门的开度及开度变化， 此信号输入ECU,控制燃油喷射及其 他辅助控制。 节气门开度大小，判定发动机怠速、 部分负荷、全负荷工况，实现不同 的控制模式； 节气门变化快慢（加速、减速）， 实现加速加浓和减速减油或断油控 制。 安装位置：安装在节气门体上。 种类（信号类型：电压型）
汽车各种传感器
可变电感式
振荡器输出的交变电压通过线圈W1; 由互感作用而使线圈W2产生电压，电 压的大小由两线圈耦合情况而定; 耦 和越紧，输出电压越大，所以在铁心 向两线中间运动时，输出电压信号会 得到增强。
1膜盒;2-接进气管；3-线圈W1；4-铁心；5-线圈W2
空气流量传感器
翼片式叶片式 卡门涡旋式(光电式, 超声波式) 热线式 热膜式
压力传感器
1进气管压力传感器 2）大气压力传感器 3）空气滤清器真空开关 4）机油压力开关 5）空调高压 低压开关 6）油压助力制动系统中的油压传感器 7）主动悬架系统中的控制阀压力传感器 8）制动主缸油压传感器 9）蓄压器压力传感器 10）增压传感器
安装位置
7X曲轴位置传感器安装在发动机机体中部，与曲轴机对应，其 信号轮铸在曲轴上。
7X曲轴位置传感器的间断环铸在曲轴上的一个特殊的轮上;有7个加 工的切槽，其中6个槽以60°间均布，第7个槽距离前一个槽为10°，当 间断环与曲轴一起旋转时，切槽改变磁场，由点火控制模块提供3X信号 电压; 3X参考信号电压是在发动机运转且曲轴位置传感器的同步脉冲被 接收到时，点火控制模块将7X曲轴位置传感器脉冲除以2得到3X参考信 号。
触点开关式节气门位置传感器
怠速状态
全开状态
线性可变电阻式节气门位置传感器
构造
广州本田轿车线性可变电阻式节气门位置传感器
富康轿车线性可变电阻式节气 门位置传感器
1节气门轴；2-滑动触点；3-电位器电阻轨道
综合式节气门位置传感器
丰田皇冠3 0轿车综合式节气门位置传感器
奥迪2 6L/V6轿车综合式节气门位置传感器
振动传感器
碰撞传感器 爆震传感器
汽车传感器
汽车传感器填空1、曲轴位置传感器用于检测活塞上止点信号和曲轴转角号。
2、曲轴位置传感器的结构形式有磁脉冲式光电式和霍尔式。
3、凸轮轴位置传感器安装在凸轮轴前端，用于产生判缸信号。
4、信号盘的齿切割磁场的磁力线，使感应线圈产生感应电动势，形成脉冲信号。
5、Ne信号用来检测曲轴转角和发动机转速。
6、G信号用于辨别判缸及检测活塞上止点位置。
7、G信号用于作为Ne信号计算曲轴转角的基准信号。
8、G信号和Ne信号不但用于发动机电子点火提前控制，也用于喷油时刻控制和喷油顺序控制。
9、脉冲式传感器由永磁铁、线圈和连接器插头组成。
10、检查线路时，若电阻无穷大，则说明信号线圈可能存在开路。
11、霍尔式曲轴位置传感器是利用霍尔效应原理。
12、霍尔式曲轴位置传感器的检测主要是电源电压、信号输出电压和连接导线的阻值。
13、三端口式传感器中E指搭铁；Vc指电源电压。
14、开关触点式节气门位置传感器，IDL触点（用以检测怠速状态）；PSW触点（用于检测高负荷状态）。
15、电控汽油喷射系统中的节气门位置传感器安装在节气门轴上。
16、节气门位置传感器将节气门开度的变化转换成电信号输入ECU。
17、节气门位置传感器有线性输出型和开关型两种18、节气门位置传感器可分为线性可变电阻式、触电式和综合式三种。
19、节气门位置传感器有线性输出和开关量输出两种形式。
20、多数车型使用线性输出的节气门位置传感器。
21、节气门位置传感器信号输出端子VTA与E2端子之间的电阻值应随节气门开度的增大而增大22、节气门位置传感器是用来检测节气门的开度23、开关量输出型节气门位置传感器被称为触点开关式。
它有两副触点，分别为怠速触点和全负荷触点。
24、氧化钛型氧传感器：当浓混合气燃烧时的废气可使其电阻低，而稀混合气燃烧的废气又可使其中呈现的高电阻值。
25、汽车中应用的氧气传感器类型有：氧化锆型(ZrO2)和氧化钛型(TiO2)两种26、汽车中应用的压电爆震传感器按检测方式不同可分为：共振型压电式和非共振型压电式。
汽车八大传感器以及安装位置和作用
汽车八大传感器以及安装位置和作用1. 发动机冷却液液位传感器此传感器在冷却液膨胀箱盖上。
当发动机冷却液位下降后，启亮报警指示灯。
此开关为常闭开关。
2. 发动机冷却液温度传感器此传感器在冷却液膨胀箱盖上。
温度传感器的电阻与冷却液温度成正比变化，该传感器向仪表盘发送调解信号电压操纵仪表。
发动机冷地液温度在仪表盘上以显示条形式显示，显示条最多为12格，每格表示5～6摄氏度。
发动机冷机（温度低于56摄氏度）时，显示条只显示1格；当发动机处于正常工作温度时，显示条将最多显示10格；发动机温度过高、显示格数从11增到12时，启亮仪表盘上的报警指标灯报警。
此报警为关键性报警。
3. 发动机机油压力传感器此传感器在机体石侧，为常闭开关。
传感器的电阻与发动机机油压力成正比变化，向仪表组发现调解信号电压操纵仪表。
报警压力取决于发动机转速。
在发动机转速低于500r/min时，开关关闭。
在以下几种情况时，开关打开，启亮报警无线电示灯报警同时机油压力显示条降低至最少格：1）发动机转速为500～1500r/min，机油压力低于60kPa时；2）发动机转速为1500～2000r/min，机油压力低于110kPa时；3）发动机转速为2 除此之外，根据车型的不同还有其它传感器4. 碰撞传感器雨水感应传感器（下雨时雨刷可以自动工作）灯光传感器环境温度传感器5. 空气流量传感器空气流量传感器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一。
根据测量原理不同，可以分为旋转翼片式空气流量传感器（丰田PREVIA旅行车）、卡门涡游式空气流量传感器（丰田凌志LS400轿车）、热线式空气流量传感器（日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃尔沃B230F发动机）和热膜式空气流量传感器四种型式。
前两者为体积流量型，后两者为质量流量型。
目前主要采用热线式空气流量传感器和热膜式空气流量传感器两种。
汽车常用传感器的介绍
汽车常用传感器的介绍一、曲轴位置传感器(crankshaft position sensor 简写CPS）1、作用:检测发动机转速,因此又称为转速传感器；检测活塞上止点位置,故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号。
曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面，有的安装于凸轮轴前端。
现在常用的曲轴位置传感器重要分为三类，磁电式的、霍尔式的、光电式的。
2、检测方法：(1）磁电式的和霍尔式的都要先检查传感器到靶轮之间的间隙。
（2)磁电式的可以用电阻表检测它的电阻，阻值一般在几百到一千多欧之间，视车型而定。
也可以起动发动机测量它的电压，电压应该随着发动机转速的升高而升高。
（3）霍尔式的可以先测其是否有供电电压(注意：测量时要打开电门）,然后测量传感器的接地。
霍尔式曲轴位置传感器有三根线，一根是供电线（提供参考电压）,一根是接地线，还有一根就是信号线；传感器工作时,信号线会输出方波信号，方波的幅值接近参考电压,方波的底部接近0V，发动机的转速越高方波的频率就会越大。
二、节气门位置传感器(Throttle Position Sensor,简写TPS)1、作用：节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。
不同的节气门开度标志着发动机的不同运转工况。
为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。
它可以将节气门的开度转换成电信号输送给ECU,作为ECU判定发动机运转工况的依据。
节气门位置传感器有开关量输出型和线性可变电阻输出型两种.2、检测方法:（1）开关量输出型节气门位置传感器的检测开关量输出型节气门位置传感器又称为节气门开关。
它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。
，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。
当节气门处于全关闭的位置时,怠速触点IDL闭合,ECU根据怠速开关的闭合信号判定发动机处于怠速工况,从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开,ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态,当节气门打开至一定角度（丰田1G-EU车为55°）的位置时,全负荷触点开始闭合,向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制.①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器,在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。
简述汽车使用的各类传感器及其作用。
简述汽车使用的各类传感器及其作用。
汽车传感器是汽车上最重要的部件之一，它们让汽车可以安全有效的运行。
传感器的功能可以分为检测引擎系统及周围环境的参数、调整汽车特性、以及控制引擎系统及周围环境等。
本文将介绍汽车使用的各类传感器及其作用。
首先，汽车上使用的传感器包括：氧传感器、催化剂传感器、转速传感器、增压传感器、温度传感器、湿度传感器、接近传感器等。
氧传感器是一种用于检测排气管道中氧浓度的传感器，它通过测量排气中的氧浓度来检测引擎的燃烧情况，其讯号可用于调整引擎的燃烧气体浓度。
催化剂传感器是一种用于检测引擎排气管道中催化剂状态的传感器。
它通过测量催化剂温度和氧浓度来检测排气中的污染物及排放浓度，以保护环境。
转速传感器是一种用于检测引擎转速的传感器，它主要通过检测活塞的行程来检测引擎的转速。
该传感器可用于调节发动机的转速，以确保发动机的可靠运行。
增压传感器是一种用于检测引擎进气的增压的传感器。
它可以检测引擎进气的压力，从而调节发动机运行效率。
温度传感器是一种用于检测引擎及其他汽车部件的温度的传感器，它可以检测引擎及其他部件的温度，从而确保汽车及其他部件的正常运行。
湿度传感器是一种用于检测空气湿度的传感器。
它可以检测车内空气的湿度，从而确保车内空气的舒适性和安全性。
接近传感器是一种用于检测物体接近距离的传感器。
它可以检测物体接近距离，从而确保汽车的安全行驶。
以上就是汽车使用的各类传感器及其作用。
传感器是汽车安全行驶的重要部件，因此能及时对其进行检测和维护就显得尤为重要。
另外，每种传感器在使用过程中应该注意其正确安装，以确保汽车正确的运行。
汽车常见传感器的作用及安装位置
• 七、曲轴位置传感器和发动机转速传感器
• 作用: 曲轴位置传感器和发动机转速传感器 制成一体，既用于发动机曲轴位置、上止点 位置的测定，又用于发动机转速的测定。
• 发动机转速传感器的转速信号输入ECU，以 便使发动机控制系统、起动系统、ABS、制 动防滑控制系统、悬架系统、导航系统等各 种装置能正常工作。
丰田轿车曲轴位置传感器
• 八、爆震传感器
• 作用: 将发动机爆震信号转化为电信号传递给 ECU，ECU根据爆震信号对点火提前角进行 修正，使点火提前角保持最佳值.
安装位置
安装在发动机缸体上
安装在火花塞上
ቤተ መጻሕፍቲ ባይዱ
桑塔纳2000GSi轿车压电式爆震传感器
• 一、水温传感器 • 作用：检测发动机冷却水温度，向ECU输入
温度信号，作为燃油喷射和点火正时的修正信 号和其它控制系统的控制信号 。
• 安装位置 • 发动机缸体的水套
• 缸盖的水套 • 水管接头上
构造
二、进气温度传感器
作用: 检测进气温度，向ECU输入进气温度信号， 作为燃油喷射和点火正时的修正信号。
• 五、空气流量传感器
• 作用: 检测发动机进气量大小，将进气量信 息转换成电信号输入ECU，以供ECU计算确定 喷油时间（即喷油量）和点火时间。
• 安装位置
• 热膜式空气流量计
• 六、节气门位置传感器
• 作用: 是将节气门开度（即发动机负荷）大小 转变为电信号输入ECU。ECU根据节气门位 置信号判别发动机的工况，如怠速工况，部分 负荷工况，大负荷工况等等，并根据发动机不 同工况对混合气浓度的需求来控制喷油时间。
2. 安装位置
• 三、排气温度传感器
• 注: 排气温度传感器又称催化剂温度传感器
汽车常用传感器的介绍
汽车常用传感器的介绍
1、氧气传感器（Oxygen Sensor）
氧气传感器是汽车排放控制系统中重要的传感器，它可以测量汽车排放的氧气含量，主要用于控制汽车燃油的燃烧程度，改善发动机的排放性能，保持发动机的最佳性能，节省燃油，防止汽车制动后火花塞的损坏。
氧气传感器主要为双芯控制型传感器，在冷却剂以及排气管两端各设置一个传感器，当发动机启动时，热空气从排气管中流过传感器，传感器将热空气中含有的氧气的含量发送到ECU，ECU接收到氧传感器信号后，根据发动机负荷，控制一次喷射量，调整空气燃油比例，达到最佳燃烧状态。
2、温度传感器（Coolant Temperature Sensor）
温度传感器是负责检测发动机冷却液温度的一种电子设备，它通过测量冷却液在冷却系统内的温度，以实时反馈系统温度变化的信号，从而控制发动机温度，使发动机处于最佳的工作状态，避免发动机过热或过冷的问题。
温度传感器一般安装在发动机水箱出口处，它会将发动机冷却液的温度变化信息发送到ECU，ECU根据获取到的信息调整发动机的转速，保持发动机的最佳温度状态，有效地控制汽车油耗。
3、压力传感器（Pressure Sensor）
压力传感器是汽车发动机中常用的传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车发动机上各传感器
进气压力和进气温度传感器整个系统有 6个传感器随时感知发动机的工作状况。
其中进气压力、进气温度是两个重要的参数。
在早期的电喷发动机上,这两个参数的传感器制成一体;在 AJR 发动机上是独立的。
一为硅电容绝对压力传感器,探测进气压力,它被安装在进气管上,也可安装在进气管附近。
进气温度传感器也安装在进气管上。
大气环境,如季节变化、地理位置高低,都会影响进气温度与进气的绝对压力,根据工况随时测得上述两参数,传输到 ECU 中。
当传感器出现故障时,发动机控制单元能够检测到,并能使发动机进入挂帐应急状态下运行,通过 V.A.G.1552或 V.A.G.1551故障阅读仪,可以知道故障信息。
进气温度传感器是一个 ,代号 G72。
(3冷却液温度传感器(也叫水温传感器装在发动机冷却液出水管上, 由此测出发动机温度,转变为电信号传给 ECU ,用来修正喷油定时,从而获得浓度更合适的混合气。
它也是一个负热敏电阻, 当该传感器发生故障时, 上述故障阅读仪可读取此有关信息。
而且, ECU 能检测到这种故障,并使发动机转入故障应急状态运行
(4节气门位置传感器安装在节气门下方,节气门轴带动节气门位置传感器内的可变电阻转动, 用来改变阻值大小。
它将节气门开度大小转变为电信号传给发动机控制单元 ECU , ECU 根据节气门开度大小获得发动机的工况,如怠速工况、部分负荷工况、满负荷工况、调节、修正喷油定时。
该传感器发生故障时, ECU 能检测到,并能使发动机进入故障应急状态
下运行,通过 V.A.G.1522或 V.A.G.1521故障阅读仪可以知道故障信息。
(5氧传感器是完成混合气闭环控制的重要组件,它又称λ传感器,其外侧电极面暴露在废气流中, 而其内侧电极面与外界空气相接触。
该传感器由一个特殊陶瓷体(ZiO2或 TiO2构成,在它的表面涂有透气性好的铂电极。
其工作原理为:材料表面多
孔, 能够允许空气的氧分子在其中扩散。
着种陶瓷在温度较高时成为导电体。
如果电极两面上的氧含量不一样的话, 电极两侧就会有一个电压形成。
当λ=1时,混合气完全燃烧,外侧电极面无氧分子存在,这时输出电压就会产生一个突变。
氧传感器通过探测废气中含氧量的多少,能获得上次喷油时间过长或过短的信号,并将该信号 ?? 修正。
混合气通过氧传感器闭环调节后,能将空燃比控制在λ=0.98—1.02之间范围内, 从而得到一个最佳的混合气浓度, 同时也使废气中的有害物排放量大大减少。
氧传感器在满足下述条件后才能进行正常调节:
发动机温度 >60℃;
氧传感器温度 >300℃;
发动机在怠速或部分负荷下工作。
为了使氧传感器迅速加热, 尽早正常工作, 在氧传感器中装有加热装置。
桑塔纳 2000型轿车发动机氧传感器出现故障时, ECU 不能检测,但发动机仍能运转,此时发动机工作状况不是最好。
通过 V.A.G.1552或 V.A.G.1551故障阅读仪, 读取氧传感器的数据, 获得其发生故障的信息
(6爆震传感器。
将一只爆震传感器设于二缸与三缸之间缸体侧面, 爆震传感器能把发动机爆震产生的震动变为电信号, 传递给发动机控制单元 ECU 。
ECU 根据爆震传感器传递来的信号,对点火提前角进行修正,从而使点火提前角的值始终处于最佳状态。
当爆震传感器发生故障, 发动机控制单元在一定条件下能够检测到 , 并能使发动机转入故障应急状态下 , 通过 V.A.G.1551或 V.A.G.1522故障阅读仪,可以了解故障信息。
