石墨烯基本特性
石墨烯ppt课件
04
缺点
设备成本高，制备过 程复杂。
液相剥离法制备过程及优化策略
过程
将石墨或膨胀石墨分散在溶剂中，通 过超声波、热应力等作用剥离出单层 或少层石墨烯。
优化策略
选择适当的溶剂和剥离条件，如超声 功率、时间、温度等，以提高剥离效 率和石墨烯质量。
优点
制备过程简单，成本低。
缺点
难以制备大面积、单层的石墨烯。
未来挑战和机遇并存局面思考
技术挑战
石墨烯制备技术仍存在一些难题 ，如大规模制备、成本控制、质 量稳定性等，需要加强技术研发
和创新。
市场机遇
随着石墨烯技术的不断突破和市场 需求的持续增长，石墨烯产业将迎 来更广阔的发展空间，企业需要抓 住机遇，积极拓展市场。
跨界融合
石墨烯产业需要与其他产业进行跨 界融合，共同推动产业升级和创新 发展，如与互联网、人工智能等产 业的深度融合。
THANKS
感谢观看
消费电子市场需求
随着消费电子产品的不断更新换代， 石墨烯在智能手机、平板电脑、可穿 戴设备等领域的应用需求将持续增长 。
新能源市场需求
石墨烯在新能源领域具有广阔的应用 前景，如太阳能电池、锂离子电池、 燃料电池等，未来市场需求将不断扩 大。
医疗健康市场需求
石墨烯在生物医疗领域的应用也逐渐 受到关注，如生物传感器、药物载体 、医疗器械等，未来市场需求有望持 续增长。
三维多孔支架、细胞培养基质、神经修复导管
石墨烯组织工程支架材料的研究进展及前景
骨组织工程、皮肤组织工程、心肌组织工程
安全性评价和毒理学问题关注
石墨烯的生物安全性问题
01 细胞毒性、免疫原性、遗传毒性
石墨烯的体内代谢和毒性机制
石墨烯的性质及其应用
石墨烯的性质及其应用上课班级:年级:专业:学号:姓名:电话:1、石墨烯的特性:导电性:石墨烯结构非常稳定,迄今为止,研究者仍未发现石墨烯中有碳原子缺失的情况。
石墨烯中各碳原子之间的连接非常柔韧,当施加外部机械力时,碳原子面就弯曲变形,从而使碳原子不必重新排列来适应外力,也就保持了结构稳定。
这种稳定的晶格结构使碳原子具有优秀的导电性。
石墨烯中的电子在轨道中移动时,不会因晶格缺陷或引入外来原子而发生散射。
由于原子间作用力十分强,在常温下,即使周围碳原子发生挤撞,石墨烯中电子受到的干扰也非常小。
石墨烯最大的特性是其中电子的运动速度达到了光速的1/300,远远超过了电子在一般导体中的运动速度。
石墨烯有相当的不透明度:可以吸收大约 2.3%的可见光。
而这也是石墨烯中载荷子相对论性的体现机械特性:石墨烯是人类已知强度最高的物质,比钻石还坚硬,强度比世界上最好的钢铁还要高上100倍。
电子的相互作用:利用世界上最强大的人造辐射源,美国加州大学、哥伦比亚大学和劳伦斯?伯克利国家实验室的物理学家发现了石墨烯特性新秘密:石墨烯中电子间以及电子与蜂窝状栅格间均存在着强烈的相互作用。
科学家借助了美国劳伦斯伯克利国家实验室的“先进光源(ALS)”电子同步加速器。
这个加速器产生的光辐射亮度相当于医学上X射线强度的1亿倍。
科学家利用这一强光源观测发现,石墨烯中的电子不仅与蜂巢晶格之间相互作用强烈,而且电子和电子之间也有很强的相互作用。
化学性质:我们至今关于石墨烯化学知道的是:类似石墨表面,石墨烯可以吸附和脱附各种原子和分子。
从表面化学的角度来看,石墨烯的性质类似于石墨,可利用石墨来推测石墨烯的性质。
石墨烯化学可能有许多潜在的应用,然而要石墨烯的化学性质得到广泛关注有一个不得不克服的障碍:缺乏适用于传统化学方法的样品。
这一点未得到解决,研究石墨烯化学将面临重重困难。
电子运输在发现石墨烯以前,大多数(如果不是所有的话)物理学家认为,热力学涨落不允许任何二维晶体在有限温度下存在。
石墨烯的物理特性和应用前景
石墨烯的物理特性和应用前景石墨烯是晶体材料中最具有前途的一种，它具有一系列独特的物理和化学性质，被誉为“材料学领域的瑰宝”，是继发现全球第一种新物质锂离子电池之后的又一次突破。
本文将从物理特性和应用前景两个方面对其进行探讨。
一、石墨烯的物理特性1. 热稳定性石墨烯是由一个石墨层剥离而来，具有非常高的热稳定性，可以在高温下保持稳定的结构和性质。
这使其成为一种理想的热电材料，可应用于电子设备、能源存储、传感器等领域。
2. 机械强度高石墨烯的强度非常高，比钢铁还要强，而且柔韧性也非常好，具有超强的抗拉强度和弹性模量。
这使其成为一种非常有用的材料，可以制作高性能的机器人和其他基于机械的设备。
3. 光电性能优异由于石墨烯具有独特的晶体结构和电子性质，可以吸收和产生光辐射，同时还具有优异的导电性和透明性，因此可以应用于太阳能电池、光伏发电和其他光电器件。
4. 超导性能在低温下，石墨烯可以表现出超导性，因此可以应用于超导器件等领域。
其具有更高的超导临界温度和临界电场，这使其与其他超导材料相比具有更大的优势。
二、石墨烯的应用前景1. 电子学石墨烯具有非常优异的电子输运性能，可以应用于高性能场效应晶体管和其他微电子器件。
此外，还可制备电子学设备中的电极和传感器。
2. 能源存储石墨烯具有非常高的比表面积和极高的电容值，可以应用于制备超级电容器和电池，成为一种具有巨大潜力的能源存储材料。
3. 生物医学石墨烯是一种非常生物相容性、生物耐受性的新型材料，因此可以应用于生物医学领域，如生物传感器、图像诊断和癌症治疗等。
4. 光电子学石墨烯的导电率非常高，同时具有很好的光学性能，因此可以应用于制备光学器件，如太阳能电池、光伏发电等。
总之，石墨烯具有非常广泛的应用前景和潜力，被广泛认为是开启新时代的材料之一，我们有信心相信石墨烯在未来必将离我们越来越近。
石墨烯导电原理
石墨烯导电原理
石墨烯是由碳原子构成的二维晶格结构，具有很特殊的导电性质。
其导电原理可以归结为以下几个方面：
1. π电子结构：石墨烯中的碳原子通过sp²杂化形成了连续的π键网络结构。
这种结构使得石墨烯中的电荷载流子可以沿着二维平面自由移动，形成高度导电的π电子带。
2. 微观特性：石墨烯的二维结构使得其具有了较长的电子平均自由时间和较高的载流子迁移率。
这意味着在石墨烯中，电荷载流子可以以很高的速度自由移动，从而实现高度导电。
3. 零带隙特性：与许多其他材料不同，石墨烯的能带结构呈现出零带隙（或极小的带隙）的特点。
这意味着在零温度下，电荷载流子可以在石墨烯中的任意点上具有连续的能量分布，从而形成了高度导电的能带。
4. Klein隧穿效应：由于石墨烯的零带隙特性，当电荷载流子
遇到能级势垒时，会发生Klein隧穿效应。
在这种效应下，电
子可以以近乎光速的速度穿过势垒，从而实现无阻碍的导电。
综上所述，石墨烯的导电原理可以归结为其特殊的π电子结构、微观特性、零带隙特性和Klein隧穿效应等因素的综合作用。
这些特点使得石墨烯成为一种非常优异的导电材料，在电子学和纳米科技领域具有广泛的应用前景。
石墨烯的特性、制备及应用
4、应用前景
4.2 触摸面板
2012年，常州二维碳素科技有限公司成功研制全球首款手机用石墨烯电 容触摸屏。2013年，该公司年产3万平方米的石墨烯透明导电薄膜生产线正 式投产，这是目前公开报道的全球最大规模的生产线。
4、应用前景
4.2 触摸面板
2013年1月24日，中科院重庆研究院正式公开宣布，该院已经在铜箔衬底上生长 出15英寸的均匀单层石墨烯,并成功将其完整地转移到柔性PET衬底上和其他基底表面, 并且通过进一步应用,还制备出了7英寸的石墨烯触摸屏。
石墨烯的导热率是石墨的3倍，所以石墨烯制成的散热膜散热性能会大大优于石墨 片。
4、应用前景
4.3 散热薄膜
2013年4月2日，贵州新碳高科有限责任公司宣布研制成功出中国首个纯石墨烯粉末 产品——柔性石墨烯散热薄膜。
石墨烯散热薄膜外观与锡箔纸相似，柔韧能任意折叠，可用剪刀剪成任意形状。 “薄膜厚度控制在25微米左右，相当于普通A4纸的三分之一厚”，用约360℃高的热源 去靠近它时，石墨烯散热膜的表面温度可均匀保持在127℃左右。
3、制备方法
工艺课题
高品质
如何在所要求的基板或位置 制作出不含缺陷及杂质的
高品质的任意层数的石墨烯
进一步改进CVD法或开
大面积 发新的制备工艺制备所
要求基板的大面积石墨烯
石墨烯产品最终能否抢占硅
量产化 材料产品地位，取决于其
能否实现工业化标准化生产
4、应用前景
许多研究机构及厂商已开始以具备多项穿透特性的单层石墨烯为研究 对象，研发新一代器件的实用化，其应用领域从原子尺寸扩大到宇宙。
4.5 光电探测器
石墨烯在光电子学和光电探测应用领域极有潜力。
优点：
➢光谱带宽广 ➢响应迅速
石墨烯负载单原子 wgs反应

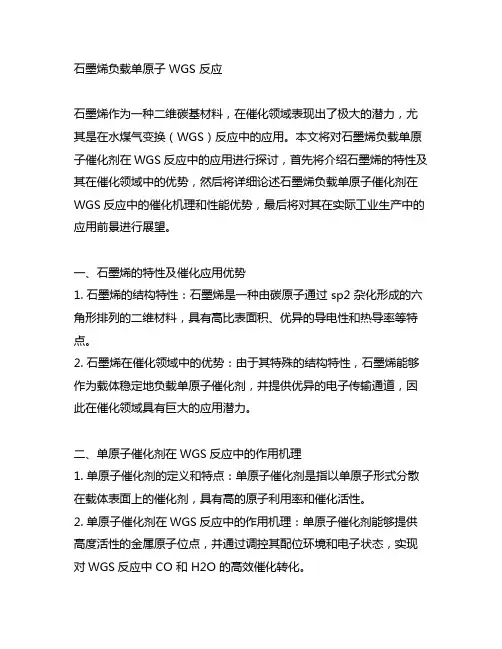

石墨烯负载单原子 WGS 反应石墨烯作为一种二维碳基材料，在催化领域表现出了极大的潜力，尤其是在水煤气变换（WGS）反应中的应用。
本文将对石墨烯负载单原子催化剂在WGS反应中的应用进行探讨，首先将介绍石墨烯的特性及其在催化领域中的优势，然后将详细论述石墨烯负载单原子催化剂在WGS反应中的催化机理和性能优势，最后将对其在实际工业生产中的应用前景进行展望。
一、石墨烯的特性及催化应用优势1. 石墨烯的结构特性：石墨烯是一种由碳原子通过 sp2 杂化形成的六角形排列的二维材料，具有高比表面积、优异的导电性和热导率等特点。
2. 石墨烯在催化领域中的优势：由于其特殊的结构特性，石墨烯能够作为载体稳定地负载单原子催化剂，并提供优异的电子传输通道，因此在催化领域具有巨大的应用潜力。
二、单原子催化剂在WGS反应中的作用机理1. 单原子催化剂的定义和特点：单原子催化剂是指以单原子形式分散在载体表面上的催化剂，具有高的原子利用率和催化活性。
2. 单原子催化剂在WGS反应中的作用机理：单原子催化剂能够提供高度活性的金属原子位点，并通过调控其配位环境和电子状态，实现对WGS反应中 CO 和 H2O 的高效催化转化。
三、石墨烯负载单原子催化剂在WGS反应中的性能优势1. 石墨烯对单原子催化剂的载体作用：石墨烯具有高比表面积和优异的载体稳定性，能够有效地固定和分散单原子催化剂，并提供良好的协同效应。
2. 石墨烯负载单原子催化剂在WGS反应中的性能表现：研究表明，石墨烯负载的单原子催化剂能够实现高效的 CO 和 H2O 的催化转化，具有良好的催化活性和稳定性，同时还能抑制一氧化碳的中毒效应。
四、石墨烯负载单原子催化剂在工业生产中的应用前景1. 工业化生产的可行性分析：石墨烯作为一种常见的碳基材料，其制备成本较低，而且具有良好的化学稳定性和热稳定性，因此能够满足工业生产的需求。
2. 应用前景展望：石墨烯负载单原子催化剂在WGS反应中表现出了良好的性能优势，有望在石油化工等领域取得广泛的应用，推动相关工业技术的进步与发展。
石墨烯能态密度
石墨烯能态密度
引言概述：
石墨烯作为一种新型的二维材料，具有出色的导电性、热传导性和机械性能，引起了广泛的研究兴趣。
石墨烯的能态密度是描述其电子能级分布的重要物理量，对于理解和设计石墨烯的电子性质具有重要意义。
本文将从五个大点出发，详细阐述石墨烯的能态密度。
正文内容：
1. 石墨烯的基本特性
1.1 石墨烯的结构特点
1.2 石墨烯的电子能级分布
1.3 石墨烯的导电性和热传导性
2. 石墨烯的能带结构
2.1 石墨烯的能带图像
2.2 石墨烯的费米能级
2.3 石墨烯的能带间隙
3. 石墨烯的能态密度计算方法
3.1 第一性原理计算方法
3.2 紧束缚模型计算方法
3.3 有效质量模型计算方法
4. 石墨烯的能态密度的影响因素
4.1 温度的影响
4.2 外加电场的影响
4.3 缺陷和杂质的影响
5. 石墨烯的能态密度的应用
5.1 石墨烯的能带调控
5.2 石墨烯的电子输运性质
5.3 石墨烯的光电性能
总结：
综上所述，石墨烯的能态密度是描述其电子能级分布的重要物理量。
石墨烯的能带结构、能态密度计算方法以及影响因素的研究为我们深入理解石墨烯的电子性质提供了重要的理论基础。
石墨烯的能态密度的应用涉及到能带调控、电子输运性质和光电性能等领域，对于石墨烯在电子器件、光电器件等领域的应用具有重要意义。
随着对石墨烯的研究不断深入，相信石墨烯的能态密度将在更多领域展现出其独特的应用价值。
2024年石墨烯报告研究
2024年石墨烯报告研究•石墨烯概述与基本特性•2024年石墨烯市场现状及趋势分析•石墨烯在能源领域应用研究进展•石墨烯在生物医学中应用前景探讨目•石墨烯在复合材料中增强作用研究•挑战、机遇与政策建议录石墨烯概述与基本特01性石墨烯定义及结构石墨烯定义石墨烯是一种由单层碳原子以sp2杂化方式形成的二维材料，具有蜂窝状晶格结构。
结构特点石墨烯的每个碳原子通过σ键与相邻的三个碳原子连接，形成稳定的六边形结构；剩余的π电子形成离域大π键，赋予石墨烯优异的电学和热学性能。
电学性能石墨烯具有零带隙半导体特性，载流子迁移率高，电导率高。
热学性能石墨烯具有极高的热导率，优于大多数已知材料。
力学性能石墨烯的强度极高，是已知材料中强度最高的之一。
化学稳定性石墨烯具有较高的化学稳定性，但在特定条件下可发生化学反应。
基本物理和化学特性利用胶带反复剥离石墨片层，得到单层或多层石墨烯。
机械剥离法在高温下，利用含碳气体在金属基底上分解生成石墨烯。
化学气相沉积法（CVD ）通过化学方法将石墨氧化成氧化石墨，再还原成石墨烯。
氧化还原法利用溶剂与石墨之间的相互作用力，将石墨剥离成单层或多层石墨烯。
液相剥离法制备方法简介石墨烯可用于制造高速、高灵敏度的电子器件，如晶体管、传感器等。
电子器件能源存储与转换复合材料生物医学石墨烯可用于制造高性能的电池、超级电容器等能源存储器件，以及燃料电池等能源转换器件。
石墨烯可与其他材料复合，提高复合材料的力学、电学、热学等性能。
石墨烯可用于生物医学领域，如生物成像、药物输送、组织工程等。
应用领域概览2024年石墨烯市场02现状及趋势分析全球市场规模与增长趋势市场规模根据研究数据，2024年全球石墨烯市场规模已达到数十亿美元，并且呈现出快速增长的态势。
增长趋势随着石墨烯制备技术的不断成熟和应用的不断拓展，预计未来几年全球石墨烯市场将继续保持高速增长，年复合增长率有望达到20%以上。
中国作为全球最大的石墨烯生产国，中国在石墨烯领域的研究、开发和产业化方面取得了显著进展，已形成了完整的产业链和庞大的市场规模。
在lammps中,石墨烯,集中应力,变形
在LAMMPS (Large-scale Atomic/Molecular Massively Parallel Simulator) 中，石墨烯受到集中应力的作用会发生变形。
本文将对这一现象进行详细讨论，旨在探究石墨烯在外力作用下的变形机理和特性，为相关研究提供理论参考和实验指导。
1. 石墨烯的特性石墨烯是由碳原子组成的二维晶格结构，具有许多特殊的物理和化学性质，如高导电性、高热导率、超薄透明等。
由于其独特的结构和性质，石墨烯被广泛应用于材料科学、纳米技术和微电子学领域。
2. 集中应力对石墨烯的作用当外力作用于石墨烯表面时，会产生集中应力，即在作用点周围形成较大的应力场。
石墨烯具有很高的机械强度，但在集中应力的作用下仍会发生变形。
这种变形可能表现为拉伸、弯曲、扭转等形式，取决于外力的方向和大小。
3. 石墨烯变形的模拟方法为了研究石墨烯在集中应力作用下的变形行为，可以借助分子动力学模拟软件LAMMPS进行模拟。
通过构建石墨烯晶格模型、设定外力作用条件和运行模拟程序，可以获得石墨烯的变形过程和力学性能参数。
4. 结果与分析通过LAMMPS模拟可以得到石墨烯在不同集中应力作用下的变形情况。
当外力沿石墨烯平面方向作用时，石墨烯呈现出拉伸和压缩的变形形式；当外力垂直于石墨烯平面作用时，石墨烯呈现出扭转和弯曲的变形形式。
通过分析模拟结果，可以得到石墨烯材料的弹性模量、屈服强度、断裂应变等重要力学性能参数。
5. 应用与展望石墨烯在微纳米器件、柔性电子、传感器等领域具有广阔的应用前景，但在实际应用中需要考虑其在集中应力下的变形特性。
通过对石墨烯变形行为的深入研究，可以为相关领域的材料设计和性能优化提供科学依据，推动石墨烯在新能源、新材料等领域的实际应用。
总结：通过LAMMPS模拟，可以深入研究石墨烯在集中应力作用下的变形机理和特性，为相关领域的科学研究和工程应用提供重要的理论参考和实验指导。
石墨烯的变形行为研究不仅对材料科学和纳米技术具有重要意义，也有助于推动石墨烯在未来的应用和发展。
(完整word)石墨烯的物理化学特性
石墨烯的物理化学特性物理特性内部结构：石墨烯内部碳原子的排列方式与石墨单原子层一样以sp2杂化轨道成键，并有如下特点：碳原子有4个价电子，其中3个电子生成sp2键，即每个碳原子都贡献一个位于pz轨道上的未成键电子，近邻原子的pz轨道与平面成垂直方向方可形成π键，新形成的π键呈半填满状态。
石墨烯中碳原子的配位数为3。
每两个相邻碳原子间的键长为1。
42X10-10米，键与键之间的夹角为120°。
除了δ键与其他碳原子链接成六角环的蜂窝式层状结构外，每个碳原子的垂直层平面的pz轨道可以形成贯穿全层的多原子的大π键（与苯环类似），因而具有优良的导电和光学性能。
力学特性石墨烯是已知强度最高的材料之一，同时还具有很好的韧性，且可以弯曲，石墨烯的理论杨氏模量达1.0TPa，固有的拉伸强度为130GPa。
由石墨烯薄片组成的石墨纸拥有很多的孔,因而石墨纸显得很脆，然而，经氧化得到的功能化石墨烯,再有功能化石墨烯做成石墨纸则会异常坚固强韧。
电子效应石墨烯在室温下的载流子迁移率约为15000cm2/(V。
s)，这一数值超过了硅材料的10倍，是目前已知载流子迁移率最高的物质锑化铟(InSb)的两倍以上.在某些特定条件下如低温下,石墨烯的载流子迁移率甚至可高达250000cm2/（V.s)。
与很多材料不一样,石墨烯的电子迁移率受温度变化的影响较小，50—500K之间的任何温度下，单层石墨烯的电子迁移率都在15000cm2/（V.s）左右。
热学性能石墨烯具有非常好的热传导性能。
纯的无缺陷的单层石墨烯的导热系数高达5300W/mK，是目前为止导热系数最高的碳材料，高于单壁碳纳米管（3500W/mK）和多壁碳纳米管（3000W/mK）。
当它作为载体时，导热系数也可达600W/mK.光学特性石墨烯具有非常好的光学特性，在较宽的波长范围内吸收率约为2。
3%，看上去几乎是透明的。
在几层石墨烯厚度范围内，厚度每增加一层，吸收率增加2.3%。
石墨烯介绍
由于石墨烯产业的快速发展和广泛应用，相关法规和标准体系尚不完善，可能存在一定 的法规风险和不确定性。
未来发展趋势预测及建议
发展趋势
随着技术的不断进步和应用领域的拓展， 石墨烯产业将继续保持快速增长态势，未 来可能形成更加完善的产业链和生态系统。
VS
建议措施
加强国际合作与交流，共同推动石墨烯产 业的健康发展；加大科研投入力度，提升 核心技术的创新能力；完善相关法规和标 准体系，为产业发展提供有力保障。
核心技术创新突破及成果转化情况
技术创新
石墨烯制备技术不断取得突破，如化学气相沉积、液相剥离等方法的应用提高了石墨烯的生产效率和质量。
成果转化
石墨烯在能源、电子、生物医学等领域的应用研究不断深入，部分成果已成功转化为实际产品，如石墨烯 电池、石墨烯晶体管等。
政策法规环境对行业影响解读
政策扶持
各国政府纷纷出台政策扶持石墨烯产业发展，如提供资金支持、建设创新平台、推动产 学研合作等。
和质量相对较低。
电化学法
利用电化学原理在电解液中合成石 墨烯。该方法具有环保、低成本等 优点，但制备过程较为复杂。
热解法
通过高温热解有机前驱体合成石墨 烯。该方法可制备高质量的石墨烯， 但成本较高且产量有限。
03
石墨烯应用领域及前景展望
电子器件与集成电路
高速电子器件
石墨烯具有极高的载流子 迁移率，可用于制造高速 场效应晶体管、射频器件 等。
柔性电子器件
石墨烯的可弯曲性使其适 用于柔性电子器件，如可 穿戴设备、电子皮肤等。
透明导电薄膜
石墨烯的高透明度和导电 性使其在透明导电薄膜领 域具有广泛应用，如触摸 屏、有机发光二极管等。
传感器件和生物医学应用
石墨烯
石墨烯石墨烯声明：百科词条人人可编辑，词条创建和修改均免费，绝不存在官方及代理商付费代编，请勿上当受骗。
详情>> 石墨烯（二维碳材料）编辑本词条由“科普中国”百科科学词条编写与应用工作项目审核。
石墨烯（Graphene）是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料，所以又叫做单原子层石墨。
英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。
石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法（CVD）。
[1] 由于其十分良好的强度、柔韧、导电、导热、光学特性，在物理学、材料学、电子信息、计算机、航空航天等领域都得到了长足的发展。
作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
极有可能掀起一场席卷全球的颠覆性新技术新产业革命。
中文名石墨烯外文名Graphene 发现时间2004年主要制备方法机械剥离法、气相沉积法、氧化还原法、SiC外延法主要分类单层、双层、少层、多层（厚层）基本特性强度柔韧性、导热导电、光学性质应用领域物理、材料、电子信息、计算机等目录1 研究历史2 理化性质? 物理性质? 化学性质3 制备方法? 粉体生产方法? 薄膜生产方法4 主要分类? 单层石墨烯? 双层石墨烯? 少层石墨烯? 多层石墨烯5 主要应用? 基础研究? 晶体管? 柔性显示屏? 新能源电池? 航空航天? 感光元件? 复合材料6 发展前景? 中国? 美国? 欧洲? 韩国? 西班牙? 日本研究历史编辑实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。
石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。
氮化硼和石墨烯异质结
氮化硼和石墨烯异质结引言：氮化硼（BN）和石墨烯（Graphene）是两种具有独特性质的二维材料。
氮化硼是一种绝缘体，具有优异的热稳定性和高温特性，而石墨烯则是一种具有高导电性和高机械强度的材料。
将这两种材料组合在一起形成异质结，可以进一步发展出各种新型器件和应用。
本文将对氮化硼和石墨烯异质结的研究进展进行探讨。
一、氮化硼和石墨烯的特性1. 氮化硼的特性氮化硼具有类似石墨烯的二维结构，由氮原子和硼原子交替排列而成。
它的晶格结构稳定，硬度高，熔点较高，具有良好的热稳定性。
氮化硼是一种绝缘体，具有优异的电绝缘性能和较高的绝缘强度。
此外，氮化硼还具有优异的光学性能，具有宽带隙和高透明性，在紫外和紫外可见光区域有较高的透过率。
2. 石墨烯的特性石墨烯是一种由碳原子组成的二维蜂窝状晶体结构，具有独特的电子结构。
它是一种具有极高导电性和高机械强度的材料，具有优异的载流子迁移率和热导率。
石墨烯还具有优异的光学特性，具有宽带隙、高透明度和良好的光吸收能力。
此外，石墨烯还具有较高的化学稳定性和可调控性，可以通过掺杂和功能化改善其性能。
二、氮化硼和石墨烯异质结的制备方法1. 机械剥离法机械剥离法是最早用于制备石墨烯的方法之一，通过用胶带或剥离剂在石墨表面剥离得到单层石墨烯。
而氮化硼可以通过化学气相沉积（CVD）或溅射等方法制备得到。
2. 化学气相沉积法化学气相沉积法是制备石墨烯的主要方法之一，通过在金属衬底上加热分解碳源气体，使其在表面沉积形成石墨烯。
而氮化硼可以通过化学气相沉积或热蒸发等方法制备得到。
三、氮化硼和石墨烯异质结的性质与应用1. 电子传输性质氮化硼和石墨烯异质结的组合可以调控电子传输性质，提高载流子迁移率和电导率。
研究表明，氮化硼和石墨烯异质结的电导率比纯石墨烯高几个数量级，具有更好的导电性能和更低的电阻。
2. 光学性质氮化硼和石墨烯异质结的组合可以调控光学性质，提高光吸收和光电转换效率。
研究表明，氮化硼和石墨烯异质结对可见光和紫外光的吸收率较高，具有较高的光电转换效率和光催化性能。
石墨烯的功能化概述
图3 在 APRT 引发下苯乙烯对氧化石墨烯改性反应
（2）收敛法
用 4-二甲基氨基吡啶和 N-N-二环己 基碳二亚胺作为催化体系，通过酯化反应 将 PVA共价接枝到氧化石墨烯表面。得到 的功能化氧化石墨烯水溶性有很大的提高
利用含有芳香氨基的聚合物三苯胺聚甲酰 胺( TPAPAM) 中的氨基与氧化石墨烯的羧基进行 共价连接,得到了三本胺聚甲酰胺功能化石墨烯， 可用于记忆器件的制备,得到的记忆器件表现出 典型的双稳态开关特性，以及非失忆性FLASH 记 忆效应。这是基于共轭聚合物修饰石墨烯器件的 首次报道
（1）分散法
BMPB
分氯 该 散仿 方 性和二法 二甲得 氯基到 甲甲的 烷酰氧 中胺化 有、石 稳甲墨 定苯烯 的、在 N-NPS-PAM功能化 合可墨性进 物以烯，一 中作。得步 均为且到改 匀添此了善 分加功具了 散剂能有石 ，化两墨 在的亲烯 多石性的 种墨的溶 聚烯石解 植物衍生物 续高导不 利。电仅 用同性能 时和够 使导在 得热 植性中 物都均 资有匀 源显分 可著散 持提， DMF 氨基功能化 了在使 。 其 中热 的稳 稳定 定性 分明 散显 性提 变高 差， 但 DMF
石墨烯的功能化
主要内容
1 石墨烯化
3
石墨烯的非共价键功能化
4
石墨烯功能化的应用
一、石墨烯的特性
以sp2杂化轨道组成六角形呈蜂巢晶格的二维材料
是世界上最坚硬的纳米材料
是构成其他碳族材料的基本单元
能够在常温下观察到量子霍尔效应 拥有超大的比表面积和超强的传热导电性能
石墨烯研究难题
1、小分子共价键功能化
异氰酸酯
双亲氧化石 墨烯 分和得剂以 散氯到，六 仿的然甲 及双后基 己亲与二 烷氧乳异 等化化氰 溶石剂酸 剂墨 酯 中烯 为 稳在反偶 定水应联 T-80 磺酸基功能化 性高功 和，能 表而化 面且的 活水石 性溶墨 都性烯 大、不 大分仅 提散导 高稳电 定性
石墨烯及其应用前景
石墨烯及其应用前景石墨烯——一种具有广泛前景的材料石墨烯是一种具有很大潜力的新型材料，其各种优异性能引起了人们的极大兴趣。
石墨烯是由碳原子按照六边形排列方式组成的单层二维晶体结构，具有出色的力学、热学、电学性质。
它为未来的纳米科技、新能源技术等领域提供了更多可能性，加速了这些领域的发展。
本文将从石墨烯的特性、制备方法和应用前景三个方面对其进行介绍。
一、石墨烯的特性1.力学性能石墨烯是最轻、最耐用、最坚硬的材料之一，可承受很高的张力，理论上可以持续弯曲至尺寸微小的情况下。
这种石墨烯的高强度和柔性使其在纳米器件中具有广泛的应用前景。
2.热学性能石墨烯具有非常好的热传导性能，远远超过铜和铝，而且在高温下也不会熔化。
除此之外，石墨烯还可以抵御电雷击和腐蚀。
3.电学性能石墨烯是一种物理上难以想象的导体，其电阻率非常低，并且可以跟各种材料相容性极佳，可以应用在各种电子器件中，例如新型超级电池、高性能太阳能电池等。
4.光学性能石墨烯吸收近乎100%的光线，对于制造高效光电子器件、透明电子产品等具有潜在的应用价值，令人兴奋的是，石墨烯单层的透明度约为97.7%。
二、石墨烯的制备方法这里讨论两种较为成熟的制备方法：1.机械剥离法机械剥离法是石墨烯制备的一种基本方法。
该方法是通过机械剥离来获得单层的石墨烯。
机械剥离使用普通的石墨产生石墨片，在表面涂上粘性剂后，用胶带轻轻粘取，重复以上步骤数次，即可获得纯净的石墨片。
2.化学气相沉积法化学气相沉积法是石墨烯制备的另一种方法，其成本相对较低。
该方法是在铂或镍热解烷烃时，产生碳原子，随后加热，碳原子就可以沉积到基底上形成石墨烯单层。
然而，该方法还存在着重复性差、可控性差、杂质高等问题。
三、石墨烯的应用前景由于其特殊的化学、机械和电学性质，石墨烯在各种领域的应用都具有广泛的前景，这里列举一些可能的应用。
1.电子石墨烯在半导体和电子设备中是一种非常有前途的材料，其可以成为制造更快、更紧凑电子设备的材料。
石墨烯简介
石墨烯石墨烯石墨烯是一种从石墨材料中剥离出的单层碳原子面材料，是碳的二维结构，是一种“超级材料”，硬度超过钻石，同时又像橡胶一样可以伸展。
它的导电和导热性能超过任何铜线，重量几乎为零。
这种石墨晶体薄膜的厚度只有0.335纳米，把20万片薄膜叠加到一起，也只有一根头发丝那么厚。
1 简介2 发现历史3 结构4 特性5 制备方法石墨烯石墨烯（Graphene）是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料。
石墨烯一直被认为是假设性的结构，无法单独稳定存在。
2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖。
石墨烯是世上最薄也是最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光；导热系数高达5300 W/（m·K），高于碳纳米管和金刚石，常温下其电子迁移率超过15 000 cm2/（V·s），又比纳米碳管或硅晶体高，而电阻率只约10-6Ω·cm，比铜或银更低，为世上电阻率最小的材料。
因为它的电阻率极低，电子跑的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。
由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板，甚至是太阳能电池。
石墨烯立基于石墨，厚度极小，300万片石墨烯堆叠在一起的厚度也不过1毫米20世纪初，X射线晶体学创立以来，科学家就已经开始接触石墨烯了。
1918年，V. Kohlschütter和P. Haenni详细地描述了石墨氧化物纸的性质（graphite oxide paper）。
1948年，G. Ruess和F. Vogt发表了最早用穿透式电子显微镜拍摄的少层石墨烯图像。
最初，科学家试着使用化学剥离法（chemical exfoliation method）来制造石墨烯。
纳米材料论文—石墨烯
纳米科技前沿Page1of 18题目：纳米材料——石墨烯摘要随着纳米材料的快速发展，纳米材料有着众多优秀的理化性质，同时，还包括在应用领域优秀的应用性能，本文从纳米材料的基本性质出发，叙述纳米材料的特有性质，继而本文叙述了对于标志这纳米材料发展的有着重要意义的三种材料——富勒烯，碳纳米管，石墨烯。
而本文的核心是关于目前最具前景的纳米材料——石墨烯。
石墨烯是一种碳纳米二维材料，原子以sp2杂化轨道方式构成，平面像六角的蜂巢结构，质料非常牢固坚硬，在室温状况，传递电子的速度比已知导体都快，而全材料仅一个碳原子厚度，是全世界已知材料最薄的材料。
本文从石墨烯的发展历史出发，叙述石墨烯的优异理化性质，最后叙述石墨烯的不同制备方法以及该方法的优劣之处。
关键词：石墨烯理化性质制备方法AbstractWith the rapid development of nanomaterials, nanomaterials have many excellent physical and chemical properties, as well as excellent application properties in the field of application. Starting from the basic properties of nanomaterials, this paper describes the unique properties of nanomaterials, and then describes three kinds of materials which are of great significance to mark the development of nanomaterials: fullerenes, carbon nanotubes, carbon nanotubes, Graphene. The core of this paper is about the most promising nano material graphene.Graphene is a kind of carbon nano two-dimensional material. The atoms are composed of SP2 hybrid orbitals. The plane is like a hexagonal honeycomb structure. The material is very firm and hard. At room temperature, the speed of electron transfer is faster than that of known conductors. The whole material is only one carbon atom thick, which is the thinnest known material in the world. Starting from the development history of graphene, this paper describes the excellent physical and chemical properties of graphene, and finally describes the different preparation methods of graphene and the advantages and disadvantages of this method.Key words: physical and chemical properties of graphene, preparation methods.目录1纳米材料概述 (4)1.1纳米材料 (4)1.2纳米材料的基本特性 (4)1.2.1 表面效应 (4)1.2.2 小尺寸效应 (4)1.2.3 磁学性质 (6)1.2.4 量子尺寸效应 (6)1.2.5 宏观量子隧道效应 (6)1.2.6 纳米材料奇特的物理性能 (7)1.3纳米材料的发展 (7)1.3.1 富勒烯 (7)1.3.2 碳纳米管 (9)1.3.3 石墨烯 (10)2石墨烯 (13)2.1石墨烯概述 (13)2.2石墨烯的性质 (13)2.2.1 结构性质 (13)2.2.2 电子性质 (14)2.2.3 其他性值 (16)2.3石墨烯的制备 (16)2.3.1 机械剥离法 (17)2.3.2 碳化硅表面外延生长法 (17)2.3.3 化学气相沉积法 (18)2.3.4 氧化石墨还原法 (18)3参考论文............................................................................................ 错误!未定义书签。
石墨烯的物理和化学特性研究
石墨烯的物理和化学特性研究石墨烯是一种由碳原子组成的二维晶体材料，具有许多独特的物理和化学性质。
它是一种非常薄的、透明的材料，但却非常坚硬和强度高。
该材料还具有良好的导电和导热性能，使其应用于多个领域，包括电子学、光电子学、化学、生物医学、能源等。
在本文中，我们将探索石墨烯的物理和化学特性以及这些特性的具体应用。
物理特性石墨烯具有强度高、较大的比表面积、透明度高等单独的性质，这些性质在纳米科技和无机材料中具有重要的作用。
石墨烯的物理特性主要包括以下内容：1、强度高：石墨烯单层的强度可以比铜的强度高200倍，是其他材料的强度的100倍左右。
2、透明度高：石墨烯单层的透光度达到97.7%。
3、导热性能好：石墨烯单层比铜导热系数高1300倍，比二氧化硅高1400倍，是导热系数最高的材料之一。
4、导电性能好：石墨烯单层具有非常优异的导电性，甚至可以媲美银和铜，而其电流密度可以达到200万安/平米。
这些特性使石墨烯成为一类非常特殊的材料，具有重要的潜在应用价值。
化学特性石墨烯的化学性质与普通的石墨材料相似。
然而，由于石墨烯是一个二维材料，在化学处理时，需要格外注意。
1、易氧化：石墨烯的表面易受到吸附氧气的影响，这可能导致它氧化，并失去一些原有的性能。
2、易受到污染物质的影响：石墨烯表面会受到污染物质的影响，容易生成新的杂质，从而影响其性能。
3、可以通过化学方法进行改变：石墨烯可以通过化学方法进行改变，例如可以改变其电性质、机械性质等。
这些特性表明石墨烯的化学性质既可以扩展其应用范围，也可以造成石墨烯的破坏。
石墨烯的应用近年来，石墨烯的应用领域已经开始进行广泛的研究。
石墨烯具有很多特性和应用前景，下面我们将介绍一些石墨烯的具体应用。
1、电子器件：石墨烯可以用于电子器件的制造，例如可以制造更快的电子元器件、更高效的太阳能电池、更先进的LED灯等。
2、催化剂：石墨烯具有卓越的催化性能，可以用于催化剂的制造。
例如，可以将其用于制造制氢催化剂、CO2捕捉催化剂等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2004年，英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用高度定向的热解石墨首次获得了独立存在的高质量石墨烯，打破了传统的物理学观点:二维晶体在常温下不能稳定存在。
两人也因此共同获得2010年诺贝尔物理学奖。
石墨烯是一种碳原子分布在二维蜂巢晶体点阵上的单原子层晶体。
被认为是构建所有其他维数石墨材料的基本单元，它可以包裹成零维的富勒烯，卷曲成一维的碳纳米管或者堆垛成三维的石墨，如图所示。
石墨烯晶体C-C键长为0.142nm，每个碳原子4 个价电子中的3 个通过σ键与临近的3个碳原子相连，S、Px 和Py3个杂化轨道形成强的共价键合，组成sp2杂化结构。
这些σ键赋予了石墨烯极其优异的力学性质和结构刚性。
拉伸强度高达130Gpa，破坏强度为42N/m，杨氏模量为1.0TPa,断裂强度为125Gpa 与碳纳米管相当。
石墨烯的厚度仅为0.35nm左右，是世界上最薄的二维材料。
石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。
铅笔在纸上轻轻划过，留下的痕迹就可能是几层甚至仅仅一层石墨烯。
（百度百科）石墨烯的硬度比最好的钢铁强100倍，甚至还要超过钻石，是已知的世上最薄、最坚硬的纳米材料。
石墨烯结构示意图（10）石墨烯目前最有潜力的应用是成为硅的替代品，制造超微型晶体管，用来生产未来的超级计算机。
传统的半导体和导体，例如硅和铜，由于电子和原子的碰撞，传统的半导体和导体用热的形式释放了一些能量，2013年一般的电脑芯片以这种方式浪费了72%-81%的电能。
而在石墨烯中，每个碳原子都有一个垂直于碳原子平面的σz轨道的未成键的p电子，在晶格平面两侧如苯环一样形成高度巡游的大π键，可以在晶体中自由高效的迁移，且运动速度高达光速的1/300，电子能量不会被损耗，赋予了石墨烯良好的导电性。
晶格平面两侧高度巡游的大π键电子又使其具有零带隙半导体和狄拉克载流子特性宽频的光吸收和非线性光学性质, 以及室温下的量子霍尔效应等。
常温下石墨烯电子迁移率超过15000cm2/V·s，比纳米碳管或硅晶体高，而电阻率只约为10-6Ω·cm，比铜或银更低，是世上电阻率最小的材料。
用石墨烯取代硅，计算机处理器的运行速度将会快数百倍。
这些优异的性能使石墨烯在太阳能电池、触摸屏、场效应晶体管、高频器件、自旋器件、场发射材料、灵敏传感器、高性能电池和超级电容、微纳机电器件及复合材料诸多领域都有潜在应用。
石墨烯是新一代的透明导电材料，在可见光区，四层石墨烯的透过率与传统的ITO 薄膜相当，在其它波段，四层石墨烯的透过率远远高于ITO薄膜。
石墨烯几乎是完全透明的，透光率高达97.4%。
另一方面，它非常致密，即使是最小的气体原子（氢原子）也无法穿透。
并且石墨烯导热系数高达5300W/m·K，高于碳纳米管和金刚石。
这些特征使得它非常适合作为透明电子产品的原料，如透明的触摸显示屏、发光板和太阳能电池板。
[5] 此外，石墨烯具有超大的比表面积，理论值为263012gm；热导率达500011W Km，是金刚石的3 倍; 还具有零半导体特性、亚格子对称性、室温量子霍尔效应及室温铁磁性等特殊性质。
同时，石墨烯还具有高平整性、热稳定性、相对轻的质量和相对稳定的化学性质等特性，使得石墨烯成为理想的新型材料.作为碳纳米材料家族的新成员，石墨烯相对稳定的特性和其具有的二维层状纳米结构使得石墨烯在催化、电子元件、气敏元件领域具有光明的应用前景。
而且研究发现, 石墨烯在燃料电池领域中具有比其他碳纳米材料更优异的潜能, 是当前电极材料的极佳选择.研究发现石墨烯存在双极性电场效应，具有极大的载流子浓度，超高的载流子迁移率和亚微米尺度的弹性输运等特性，这些优异的性能引起了物理学、材料学、化学等科研领域的广泛关注。
掀起了继富勒烯和碳纳米管后的又一次碳材料研究热潮。
石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
极有可能掀起一场席卷全球的颠覆性新技术新产业革命。
[1]（9）（2）石墨烯独特的性能与其电子能带结构紧密相关。
石墨烯的每个晶胞由两个原子组成，产生两个锥顶点，使得每个布里渊区里相对应的能带均能发生交叉，且交叉点附近的电子能E取决于波矢量。
石墨烯电子能带结构以独立碳原子为基，将周围碳原子产生的势作为微扰，可以用矩阵的方法计算出石墨烯的能级分布。
在狄拉克点（Dirac Point）附近展开，可得能量与波矢呈线性关系（类似于光子的色散关系），且在狄拉克点出现奇点（singularity）。
这意味着在费米面附近，石墨烯中电子的有效质量为零，这也解释了该材料独特的电学等性质。
石墨烯电子能带结构然而，由于石墨烯没有能带隙，使得其电导性不能像传统的半导体一样完全被控制，而且石墨烯表面光滑且呈惰性，不利于与其他材料的复合，从而阻碍了石墨烯的应用。
近年来，研究者努力探索改善石墨烯性质的方法，其中，石墨烯掺氮在拓展石
墨烯的应用领域方面起着关键作用。
石墨烯掺氮，可以打开能带隙并调整导电类型，改变石墨烯的电子结构，提高石墨烯的自由载流子密度，从而提高石墨烯的导电性能和稳定性。
此外，在石墨烯的碳网格中引入含氮原子结构，可以增加石墨烯表面吸附金属粒子的活性位，从而增强金属粒子与石墨烯的相互作用。
（6）石墨烯晶格常数n的实验值为0.246nm ，为了得到更准确的值，对其附近不同晶格常数的石墨烯进行了优化，结果如图1所示。
从图1可以看出，随着晶格常数a的增加，总能量Eg先减小后增大，最小值点对应的横坐标就是石墨烯的最佳晶格常数，其值为0.2462nm，以下计算均采用此值。
在石墨烯蜂窝状平面上，共有3个高对称吸附位，分别为顶位(T ) 、桥位(B ) 、间隙位(H ) ，它们分别位于石墨烯碳原子的正上方、碳碳键正上方、六边形碳环正上方，如图
但是, 本征石墨烯零带隙的特点也给其在电子器件领域的应用带来了困难, 如漏电流大、开关比低等; 同时获得p 型和n 型石墨烯也是其应用于电子信息器件的必要条件. 因此对石墨烯可控的进行掺杂和能带调控具有极大挑战, 成为国际上研究的热点. 本征石墨烯的价带和导带在布里渊区中心呈锥形接触, 因此是零带隙的半导体或半金属; 又由于其能量色散关系为线性, 载流子有效质量为零, 载流子运动方程要用含相对论效应的狄拉克方程描述, 因此载流子称为狄拉克载流子, 图 1 为石墨烯的能带结构图. 这种零带隙的能带结构容易受到各种因素,如外电场、表面吸附、晶格变形、晶格替换掺杂等的影响而发
生改变, 与半导体类似的形成掺杂效应, 使石墨烯的费米面从狄拉克锥点进行上移或下移(图1), 从而使主要载流子变成电子型或空穴型, 进而可以有效的打开石墨烯的带隙。
