第1 章任务分析1.1技术要求设计制造一台立式板料折弯机,该机压头的上下运动用液压传动,其工作循环为:快速下降、慢速加压(折弯)、快速退回。

给定条件为:折弯力1000000N滑块重量15000N快速下降速度23mm/s慢速加压(折弯)速度12mm/s快速上升速度53mm/s快速下降行程180mm慢速加压(折弯)行程20mm快速上升行程200mm1.2任务分析根据滑块重量为15000N,为了防止滑块受重力下滑,可用液压方式平衡滑块重量,滑块导轨的摩擦力可以忽略不计。

设计液压缸的启动、制动时间为△t=0.2s。

折弯机滑块上下为直线往复运动,且行程较小(200mm),故可选单杆液压缸作执行器,且液压缸的机械效率ηcm=0.91。

因为板料折弯机的工作循环为快速下降、慢速加压(折弯)、快速回程三个阶段。

各个阶段的转换由一个三位四通的电液换向阀控制。

当电液换向阀工作在左位时实现快速回程。

中位时实现液压泵的卸荷,工作在右位时实现液压泵的快速和工进。

其工进速度由一个调速阀来控制。

快进和工进之间的转换由行程开关控制。

折弯机快速下降时,要求其速度较快,减少空行程时间,液压泵采用全压式供油。

其活塞运动行程由一个行程阀来控制。

当活塞以恒定的速度移动到一定位置时,行程阀接受到信号,并产生动作,实现由快进到工进的转换。

当活塞移动到终止阶段时,压力继电器接受到信号,使电液换向阀换向。

由于折弯机压力比较大,所以此时进油腔的压力比较大,所以在由工进到快速回程阶段须要一个预先卸压回路,以防在高压冲击液压元件,并可使油路卸荷平稳。

所以在快速回程的油路上可设计一个预先卸压回路,回路的卸荷快慢用一个节流阀来调节,此时换向阀处于中位。

当卸压到一定压力大小时,换向阀再换到左位,实现平稳卸荷。

为了对油路压力进行监控,在液压泵出口安装一个压力表和溢流阀,同时也对系统起过载保护作用。

因为滑块受自身重力作用,滑快要产生下滑运动。

所以油路要设计一个液控单向阀,以构成一个平衡回路,产生一定大小的背压力,同时也使工进过程平稳。

液压课程设计—立式板料折弯机设计

液压课程设计—立式板料折弯机设计

二、设计性能要求欲设计制造一台立式板料折弯机,其滑块(压头)的上下运动拟采用液压传动,要求通过电液控制实现的工作循环为:1.自动实现空载下降--慢速下压折弯--快速退回的工作过程。

2.压头下降时速度均匀。

已知:折弯力1000F KN =;滑块重力G=15KN,快速空载下降的速度123/v mm s =,慢速下压折弯的速度212/v mm s =,快速退回的速度353/v mm s =;快速空载下降行程1180L mm =,慢速下压折弯的行程220L mm =,快速退回的行程3200L mm =;启动、制动时间均为0.2t s ∆=。

要求用液压方式平衡滑块重量,以防自重下滑;压头导轨上的摩擦力可以忽略不计。

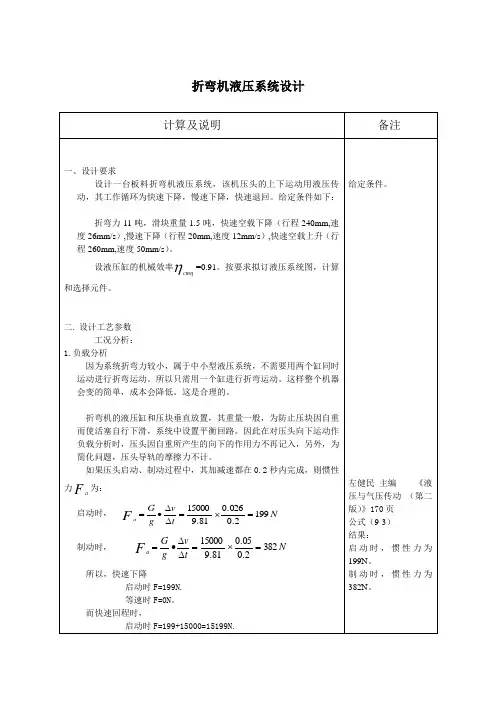

三.设计内容1.工况分析:(1)负载分析折弯机滑块做上下直线往复运动,且行程较小(只有200mm ),故可选单杆活塞液压缸作为执行元件(可以选择液压缸的机械效率0.96m η=)。

根据技术要求和已知参数对液压缸各工况外负载进行计算,其计算结果列于下表1利用表1的计算数据,并在负载过渡段做粗略的线性处理后便得到如图1所示的折弯机液压缸负载循环图。

图1折弯机液压缸负载循环图(2)运动分析:根据已知参数,各个工况持续时间近似计算结果见表2表2折弯机各工况情况利用表2中的计算数据,并在速度过渡段做粗略的线性处理后便得到如图2所示的折弯机液压缸速度循环图。

图2 折弯机液压缸速度循环图2.确定液压缸参数根据文献1表8—7表8-6,预选液压缸的设计压力1P =24Mpa 。

将液压缸的无杆腔作为主工作腔,考虑到液压缸下行时,滑块自重采用液压式平衡,则可计算出液压缸无杆腔的有效面积。

21611000KN 0.0430.962410mF A m P η===⨯⨯⨯外 液压缸内径0.234234D m mm ====按GB/T2348—1993,取标准值D=250mm=25cm 。

根据快速下行和快速上升的速度比确定活塞杆直径d2322153 2.323V D V D d ===- 0.7520.752250187.95d D mm ==⨯=,取标准值d=180mm 。

折弯机液压系统设计

折弯机液压系统设计
(2)液压泵的最高流量
当快速运动的时候,两个泵同时供油时,如回路的泄漏按10%计算,系统中液压油的流量为:
而滑块慢下时,仅由一个泵提供液压油,其流量为:
(3)所以选用双联叶片泵的型号规格为PV2R12型双联叶片泵。当使用普通液压油时,其最高使用压力为前泵14MPa,后泵16MPa,公称排量为——前泵选用26mL/r,后泵选用23ml/r。其允许转速为750r/min——1800r/min。
折弯机快速上升时
3).当折弯机向上运动时,行程开关发出信号,电磁阀5的电磁铁2YA得电。电磁阀2的电磁铁仍没有得电。两个泵同时供油,折弯机又快速运动。其运动情况为:
进油路:两个泵——阀5——电磁阀4——阀2——液压缸下腔。
回油路:液压缸上腔——阀3——电磁阀4——油箱。
4).当滑块停止的时候,挡块压下行程开关,电磁铁失电,电磁阀5处于中位。活塞停止运动。液压泵卸荷,阀3起支撑作用。滑块悬空停止。
2.整个系统有以下回路组成:
1).调速回路由上面的分析可知,该系统在慢速时速度要调节。因为滑台运动速度较低,工作负载变化较大,采用进口节流调速回路。因为该回路将1个调速阀和一个二位电磁阀并联配置,以实现液压缸向下运动时的两种速度的换接。而如果采用别的节流调速方式,要实现活塞向下运动时两种速度的变换是困难而复杂的,所以采用此种调速回路是较好的。
从初压开始到终压结束,受到的力可视为6100000Pa。而最后快上的整个过程受力都可视为1600000Pa。
最后简化得:
工况
压力
流量
功率
快下
11000Pa
31.4L/min
6W
慢下
6100000Pa
14.5L/min
200W
快上

板料折弯机液压系统设计

板料折弯机液压系统设计

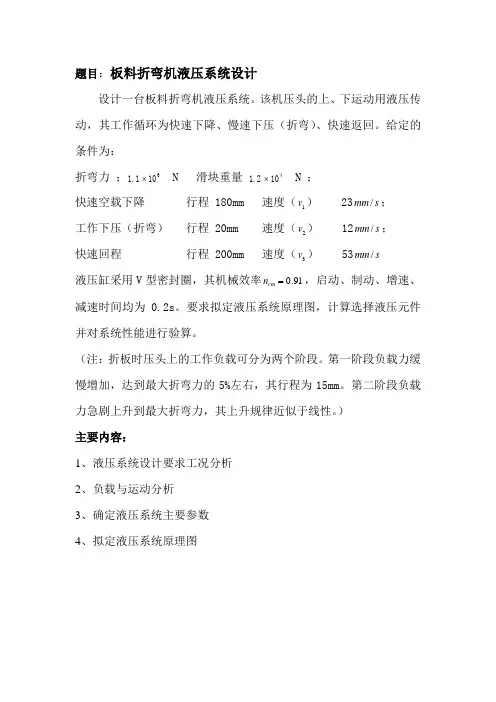

题目:板料折弯机液压系统设计设计一台板料折弯机液压系统。
