第三章 光纤传感系统
光纤传感系统
应用
光纤传感技术在结构 工程检测中的应用
光纤传感技术在桥梁 检测中的应用
光纤传感技术在岩土 力学与工程中的应用
光纤传感技术在军事 上的应用
光纤传感技术在结构工程检测中的应用
钢筋混凝土是非常广泛应用的材料,将光纤材料直接埋入混凝土结构内或粘贴在表面,是光纤的主要应用形 式,可以检测热应力和固化、挠度、弯曲以及应力和应变等。混凝土在凝固时由于水化作用会在内部产生一个温 度梯度,如果其冷却过程不均匀。热应力会使结构产生裂缝,采用光纤传感器埋入混凝土可以监测其内部温度变 化,从而控制冷却速度。
光纤传感技术
光纤传感技术
光纤工作频带宽,动态范围大,适合于遥测遥控,是一种优良的低损耗传输线;在一定条件下,光纤特别容 易接受被测量或场的加载,是一种优良的敏感元件;光纤本身不带电,体积小,质量轻,易弯曲,抗电磁干扰, 抗辐射性能好,特别适合于易燃、易爆、空间受严格限制及强电磁干扰等恶劣环境下使用。因此,光纤传感技术 一问世就受到极大重视,几乎在各个领域得到研究与应用,成为传感技术的先导,推动着传感技术蓬勃发展。
传感型光纤传感器的光纤不仅起传递光作用,同时又是光电敏感元件。由于外界环境对光纤自身的影响,待 测量的物理量通过光纤作用于传感器上,使光波导的属性(光强、相位、偏振态、波长等)被调制。传感器型光纤 传感器又分为光强调制型、相位调制型、振态调制型和波长调制型等。
光纤传感原理及应用技术课件
8 A 0c
1
2
光纤耦合器
光纤陀螺是近20年来发展起来的一门新技术,除了在航空航天技术中用于导 航、制导、定位外,也可用于石油钻井中跟踪钻头位置、机器人控制、汽车 以及在其他测量角度的系统中应用。与传统的机电陀螺相比,光纤陀螺具有 启动快、体积小、成本低等优光纤点传,感原因理此及应它用更技具术课有件竞争力。
B-两束光波在相遇点的光程差不能太大。
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
2.2 四种常见的光纤干涉仪 (1)迈克尔逊(Michelson)光纤干涉仪
LD 分光镜
固定反射镜
可移动 反射镜
光探测器
LD 光探测器
固定反射镜 3dB
可动端S(t)
2k0L
光纤干涉仪与普通的光学干涉仪相比,优点在于: (1)容易准直; (2)可以通过增加光纤长度来增加光程,以提高干涉仪的灵敏度; (3)封闭式的光路,不受外界干扰; (4)测量的动态范围大。
Fiber
Fiber
图3 光纤传感器传感探头具体的结构形式 Fig.3 Diagram of the fiber-optic temperature sensor probe
图416 光吸收系数强度调制辐射量传感器
射线辐射会使光纤材料的吸收损耗 增加,使光纤的输出功率降低,从 而构成强度调制辐射量传感器光。纤传感原理及应用技术课件
光纤传感原理 与应用技术
2.2 四种常见的光纤干涉仪 (4)法布里珀罗(FabryPerot)光纤干涉仪
(c)
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
3、偏振调制型光纤传感器技术
光纤传感器原理及应用课件
光的干涉与衍射
光纤中光的干涉与衍射现 象可用于传感和调制。
光纤传感器的原理
光纤传感器通过检测光纤中光信号的 变化来感知外界物理量的变化。
外界物理量如温度、压力、磁场等作 用于光纤,导致光纤中光信号的相位 、频率、强度等发生变化,从而感知 外界物理量的变化。
水质监测
光纤传感器可用于监测水体中的化学 物质、温度、浊度和流速等参数,确 保水质安全和生态平衡。
医疗领域
生物医学
光纤传感器可以用于监测生物体内的生理参数,如血压、血氧饱和度和体温等 ,为医疗诊断和治疗提供重要信息。
光学成像
光纤传感器结合光学成像技术,可用于内窥镜、显微镜等领域,提高医疗诊断 的准确性和效率。
光纤传感器原理及应用课件
目 录
• 光纤传感器原理 • 光纤传感器的应用领域 • 光纤传感器的优势与挑战 • 光纤传感器的发展趋势与前景 • 实际应用案例分析
01
光纤传感器原理
光纤的结构与特性
01
02
03
光纤的结构
光纤由中心纤芯、包层和 涂覆层组成,具有低损耗 、高透明度、高带宽等特 性。
光的全反射
成本较高
光纤传感器制造工艺复杂,导致其成 本相对较高。
小型化与集成化难度大
实现小型化与集成化的光纤传感器制 造技术有待突破。
交叉敏感问题
部分光纤传感器可能对不同参数敏感 ,导致测量结果不准确。
04
光纤传感器的发展趋势与 前景
技术创新
光纤传感器的技术不断创新,以 提高其灵敏度、精度和稳定性。
新型光纤材料和制造工艺的应用 ,将进一步优化光纤传感器的性
光纤压力传感器在石油工业中主要用于监测井下压力,具有高精度和高可靠性的特点。它们能够实时传输数据, 帮助工程师及时了解井下情况,优化开采过程,提高石油产量。
光纤传感系统课件
模场直径:
指描述单模光纤中光能集中程度的参量。
※模场直径越小,通过光纤横截面的能量密度 就越大。当通过光纤的能量密度过大时,会引起光 纤的非线性效应,造成光纤系统的光信噪比降低, 影响系统性能。

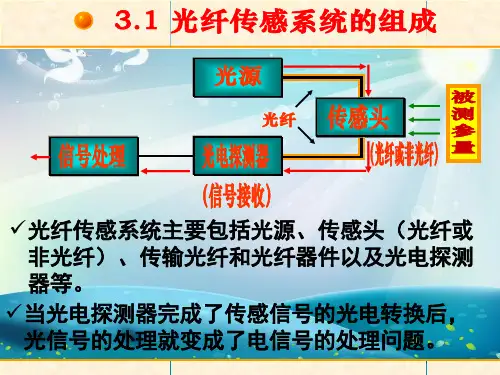

光纤传感系统主要包括光源、传感头(光纤或 非光纤)、传输光纤和光纤器件以及光电探测 器等。
当光电探测器完成了传感信号的光电转换后, 光信号的处理就变成了电信号的处理问题。
光纤是光导纤维的简写,是一种利用光 在玻璃或塑料等制成的纤维中的全反射原理 而实现光传导的工具。 材料:
通常以高纯度的石英玻璃为主,掺少量杂质锗、硼、磷等。
仅发生于多模光纤
圆孔爱里
材料色散是由于光纤的 折射率随波长而改变,以及 模式内部不同波长成分的光 (实际光源不是纯单色光),其 时间延迟不同而产生的。
这种色散取决于光纤材 料折射率的波长特性和光源 的谱线宽度。
圆孔爱里
波导色散是由于波导结构参数 与波长有关而产生的, 它取决于波 导尺寸和纤芯与包层的相对折射率 差。
D 适用范围 单模:不存在模间色散,具有比多模光纤大得 多的带宽 ,适于长距离传输,用于相位 调制型或偏振态调制型光纤传感器; 多模:存在模间色散,只能用于短距离传输, 常用于强度调制型或传光型光纤传感器
在光纤中允许存在的模式数目
M
g
2
g
2
V
2
其中,g为光纤断面折射率分布指数,决定光纤
因此,对于传输光纤而言,模场直径越大越好.
2.根据传输的偏振态分布,单模光纤可分为 非保偏光纤和保偏光纤。差别是前者不能 传输偏振光,后者能。
光纤传感技术(全)
设备故障诊断
通过光纤传感器对设备运行过程中 的振动、温度、压力等参数进行实 时监测,实现故障预警和远程诊断 。
环境监测
在工业生产环境中,光纤传感器可 用于监测气体、液体、固体等环境 参数的变化,确保生产安全。
能源环保领域应用
油气管道监测
光纤传感器可用于油气管道的泄漏监测和定位,提高管道运输的安 全性和环保性。
02
光纤传感器类型及性能参数
点式光纤传感器
工作原理
利用光纤传输光信号,通过测量光信号在光纤中 传输时的变化来感知和测量被测物理量。
主要类型
包括反射式、透射式和干涉式等。
应用领域
广泛应用于温度、压力、位移、振动等物理量的 测量。
分布式光纤传感器
工作原理
利用光纤中传输的光信号 受到被测物理量的调制, 通过检测光信号的变化实 现分布式测量。
电力系统监测
在电力系统中,光纤传感器可用于监测电缆、变压器等设备的温度 、应变和振动等参数,确保电力系统的稳定运行。
新能源应用
光纤传感器可用于风能、太阳能等新能源设备的监测和控制,提高能 源利用效率和环保性。
生物医学领域应用
1 2 3
医疗诊断
光纤传感器可用于医疗诊断和治疗过程中,如内 窥镜、激光手术等,实现对人体内部生理参数的 实时监测。
发展历程
自20世纪70年代光纤传感技术诞生以来,经历了从实验室研究到商业化应用的逐步成熟过程。随着光 纤制造、光电子器件和信号处理技术的不断进步,光纤传感技术的性能不断提高,应用领域也不断扩 展。
光纤传感技术原理及特点
01 原理
02 高灵敏度
03 抗电磁干扰
04
05
耐腐蚀、耐高温 分布式测量
《光纤传感技术》课件第3章
目前, 改进方案有: 强度调制型光纤传感器在稳定性补 偿多采用光纤耦合器作为分光与合光元件, 由于这种耦合器 件很难实现稳定分光, 传感器系统的测量精度和稳定性均较 差, 因此, 对高精度光纤传感器, 采用对光模式不敏感, 分 光比较稳定的立方棱镜分光结构不失为一种很好的解决方法。 1983年, Spillman在他改进的光纤压力传感器中使用了棱镜偏 振分光的方法, 将通过传感头的入射光分成两束差动光, 实 现了对光源光功率和入射光纤损耗的补偿。 但由于两根接收 光纤和探测器的影响尚未消除, 致使系统仍不能长期稳定地 工作。
研究结果表明, 测量精度较低的根本原因在于传输光纤 中的各种扰动, 包括光源与光源耦合的变化, 光纤传输中 的弯曲、 挤压等引起的损耗, 以及光纤的连接损耗的变化, 光电器件的特性漂移等因素带来的影响不能被消除, 从而限 制了自身的发展。 因此, 研究强度调制型光纤传感器的信 号补偿技术, 消除扰动对传感器的影响, 是一个极其迫切 的问题。 这对于强度调制型光纤传感器的应用和发展有着十 分重要的意义。
3.2.2
双光路法是传统的强度调制型光学测量技术中行之有效的 抗扰动方法。 初期, 人们简单地将双光路法直接引入强度调 制型光纤传感器中。 双光路法补偿技术原理图如图3-7所示。 这种方法有一定补偿效果, 简单可行, 但由于它没有解决传 输光纤中扰动这一关键问题, 因此, 对传输光纤的环境要求 很严, 实际应用存在一定的局限性。 而且, 由于两个光电接 收器件的漂移影响不能克服, 因此精度较低。 目前, 该方法 在国内部分强度调制型光纤传感器中仍被采用, 例如用于微 位移测量的光纤传感器。
3. 为了进一步提高系统的稳定性, 简化系统的结构, 减小 传感头的体积, 降低造价, 使系统更趋于实用化, 人们又设 计出了一种反射式光桥补偿结构, 该结构如图3-4所示。
《光纤传感器》课件
频率调制型
通过外界物理量的变化引起光 纤中光的频率变化,从而实现 对外部参数的测量。
相位调制型
通过外界物理量的变化引起光 纤中光的相位变化,从而实现
对外部参数的测量。
光纤传感器的应用领域
工业自动化
用于监测温度、压力、流量、液位等参数, 实现工业过程的自动化控制。
环境监测
用于监测环境中的温度、湿度、压力、气体 浓度等参数,实现环境监测和治理。
光纤传感器在高温、低温或温度变化环境下保持性能的能力。高温度适应性传感器能够在更宽的温度范围内正常 工作,适用于各种恶劣环境。
湿度适应性
光纤传感器在潮湿、干燥或湿度变化环境下保持性能的能力。高湿度适应性传感器能够在更宽的湿度范围内正常 工作,适用于各种环境湿度条件。
05
光纤传感器的发展趋势与挑战
新材料与新技术的应用
光纤传感器
目录
• 光纤传感器概述 • 光纤传感器的技术原理 • 光纤传感器的设计与制造 • 光纤传感器的性能指标 • 光纤传感器的发展趋势与挑战 • 光纤传感器案例分析
01
光纤传感器概述
定义与工作原理
定义
光纤传感器是一种利用光纤作为敏感元件的传感器,能够检测和测量物理量、 化学量和生物量等参数。
新材料
新型光纤材料如掺铒光纤、光子晶体光纤等,具有更高的非线性效应和增益特性,提高了光纤传感器 的性能。
新技术
量子点、纳米线等新型纳米材料的应用,提高了光纤传感器的灵敏度和分辨率。
集成化与小型化的发展趋势
集成化
将多个光纤传感器集成在同一根光纤上,实现多参数、多维度的测量,提高了测量效率 和精度。
小型化
光纤压力传感器的应用案例
总结词
光纤压力传感器在石油、化工、航空航天等 领域有重要应用。
光纤传感的原理
光纤传感的原理光纤传感作为一种高精度、高灵敏度的传感技术,在现代科技发展中扮演着重要的角色。
光纤传感的原理主要基于光纤的特殊性质以及光的传播规律。
光纤传感的基本原理是利用光信号在光纤中的传播特性,通过测量光信号的变化来检测和测量被测量对象的参数。
光纤传感系统主要由光源、光纤和光接收器三部分组成。
光源发出一束光信号,这个光信号会经过光纤的全反射作用,沿着光纤的轴向传播。
光纤是一种具有高折射率的细长玻璃管,其内部是由一个个非常薄的核心和一个比核心直径大的外包层组成。
这种结构使得光线在光纤中传播时会一直发生全反射,从而避免光信号的损失。
当被测量对象与光纤产生接触或影响时,光信号会发生改变。
这种改变可以是光强度、相位或频率上的变化。
例如,当光纤传感系统应用于温度测量时,光纤的折射率会随温度的变化而发生变化,从而导致光信号的频率或相位发生变化。
光接收器接收到经过光纤传输的光信号,并将其转化为电信号。
通过对电信号的测量和分析,就可以得到被测量对象的参数信息。
这些参数信息可以是温度、压力、形变、湿度等物理量的变化。
光纤传感的原理有以下几个特点:1. 高灵敏度:由于光纤传感系统可以实时、非接触地对被测量对象进行监测,因此具有很高的灵敏度。
即使是微小的变化也能被精确地检测到。
2. 抗干扰性强:光纤传感系统在传输过程中不受电磁干扰的影响,可以在复杂的环境下工作。
3. 长距离传输:光纤传感系统可以实现长距离的信号传输,光信号的损耗非常小。
4. 多参数测量:光纤传感系统可以通过改变光源的波长、频率或相位等参数,实现对多个参数的测量。
光纤传感技术在许多领域中得到了广泛的应用。
例如,在工业生产中,光纤传感系统可以用于监测机械设备的运行状态、温度、振动等参数,从而实现设备的远程监控和故障诊断。
在医疗领域,光纤传感系统可以用于检测人体的生理参数,如血压、血氧饱和度等,实现对患者的实时监测。
此外,光纤传感技术还可以应用于环境监测、交通管理、安全防护等领域。
光纤传感技术课件:光纤传感系统
光纤传感系统
我国光纤传感的进一步发展需要从光纤基础产业、 光电 基础产业和光纤传感技术全方位综合发展, 才有可能真正创 造我国的尖端传感技术。 目前, 国内至少有二十几家公司转 向研究光纤传感器的开发和生产, 其研究的种类繁多, 达到 了历史上的最好时期。 相信在未来的几年内, 光纤传感技术 的发展有望带动并形成一个与光纤和光电产品相关的产业群, 它必将带动我国在光纤制造、 光纤器件和光电器件的生产以 及相关仪器设备的制造等众多领域的技术进步, 为促进我国 的工业和军事领域的尖端技术革新和国民经济的发展贡献力量。
18
光纤传感系统
双异质结, 主要是因为在有源区的两边有两个不同材料 的合金层。 这种结构是从半导体激光器的研究中发展起来的。 通过将各种不同材料的合金层夹在一起, 所有的载流子和辐 射光都将局限在中心有源层。 相邻层间的带隙差限制了载流 子, 而相邻层间的折射率差使辐射光约束在中心有源层。 这 就使得它具有高效率和高辐射强度, 如图2-2所示。 这样会使 阈值电流降低, 发热现象减轻, 可在室温状态下连续工作。 为了进一步降低阈值电流, 提高发光效率, 以及提高与光纤 的耦合效率, 常常使有源区尺寸尽量减小,通常ω=10 μm, d=0.2 μm,L=100 μm~400 μm。
16
光纤传感系统
图2-1 两种基本LED结构
17
光纤传感系统
在面发光二极管中, 有源发光面与光纤轴垂直, 如图21(b)所示。 这种结构中, 在器件的衬底腐蚀了一个小孔, 然 后使用环氧树脂材料固定插入小孔的光纤, 这样能以尽可能 高的效率接收发射出来的光。
边发光二极管的辐射光要比面发光二极管的具有更好的方 向性。 同质结LED, 即只有一个简单PN结, 且P区和N区都 是同一物质。 LED阈值电流密度太大, 工作时发热非常严重, 只能在低温环境、 脉冲状态下工作。 为了提高激光器的功率 和效率, 降低同质结LED的阈值电流, 人们研究出了双异质 结的LED, 如图2-2所示。
《光纤传感器》课件
光纤传感器的应 用:广泛应用于 航空航天、医疗、 工业等领域,如 光纤陀螺仪、光 纤温度传感器等
光的调制技术:通过改变光的强度、相位、频率等参数,实现对信息的编码和传 输
光纤传感器的工作原理:利用光的调制技术,将待测物理量转换为光信号,通过 光纤传输到接收端,进行检测和处理
光的调制技术在光纤传感器中的应用:通过光的调制技术,可以实现对温度、压 力、流量等物理量的高精度测量
工作原理:利用光纤对温度敏 感的特性进行测量
特点:精度高、响应速度快、 抗干扰能力强
应用实例:温度监测、温度控 制、温度补偿等
应用领域:广泛应用于工业、医疗、航空航天等领域 工作原理:通过光纤的折射率变化来测量压力 特点:高精度、高灵敏度、抗干扰能力强 应用实例:在飞机发动机、汽车发动机、液压系统中的应用
应用领域:广泛应 用于工业自动化、 机器人、航空航天 等领域
工作原理:利用光 纤的弹性和光学特 性,测量物体的位 移变化
特点:精度高、 响应速度快、抗 干扰能力强
实例:在汽车制造、 机械加工、电子设 备等领域的应用
应用领域:广泛应 用于石油、化工、 食品、医药等行业
工作原理:利用光 纤的折射率变化来 测量液位
提高灵敏度:通过优化光纤结构和材料,提高传感器的灵敏度 降低成本:通过优化生产工艺和材料选择,降低传感器的生产成本 提高稳定性:通过优化传感器设计和材料选择,提高传感器的稳定性和可靠性 提高兼容性:通过优化传感器设计和材料选择,提高传感器与其他设备的兼容性和互操作性
应用领域:工业、医疗、科研 等领域
量测量
应用领域:化 工、环保、食 品、医药等行
业
工作原理:利 用光纤对光的 敏感性,检测 液体或气体的
浓度
分布式光纤传感系统的设计与实现
分布式光纤传感系统的设计与实现随着科技的不断发展,传感技术也得到了很大的提升。
传感技术已经广泛应用于各个领域,并且有着非常广泛的应用前景。
其中,分布式光纤传感系统是目前应用非常广泛的一种传感技术。
本文将介绍分布式光纤传感系统的设计与实现过程。
一、分布式光纤传感系统的基本原理分布式光纤传感系统是通过将光纤作为传感器,利用光纤本身的特性来进行物理量的测量。
基本原理是利用光纤的反射特性,将光纤作为一种传感器,通过测量反射光的强度、时间等参数,来实现对物理量的测量。
通过对光纤中的光信号进行加工处理,可以得到被测量物理量的信息。
二、分布式光纤传感系统的设计分布式光纤传感系统的设计主要包括了以下几个方面:(1)光纤的选用光纤是分布式光纤传感系统的核心组件。
因此,在设计分布式光纤传感系统时,必须选择性能优良的光纤。
在选择光纤时需要关注的因素包括:光纤的反射特性、光的损耗、光纤的传输距离等。
(2)光源的选用在分布式光纤传感系统中,光源用来将光信号传输到光纤的一端。
因此,在设计分布式光纤传感系统时,需要选择适合的光源。
可以选择激光光源或者LED光源。
(3)光纤探头的设计光纤探头是指将光纤的一端放置在被测量物体表面上的一种装置。
光纤探头的设计直接影响分布式光纤传感系统的测量效果。
(4)光信号采集系统的设计光信号采集系统主要负责对反射光信号进行采集和处理。
通过光信号采集系统,可以得到被测量物理量的信息。
三、分布式光纤传感系统的实现分布式光纤传感系统的实现需要进行以下几个方面的工作:(1)光纤的焊接在实现分布式光纤传感系统时,需要对光纤进行连接和焊接。
因此,在实现分布式光纤传感系统时,需要进行光纤的焊接操作。
(2)光信号采集系统的实现为了使分布式光纤传感系统能够正常工作,需要实现光信号采集系统。
该系统主要包括了光信号采集器和信号处理器两部分。
通过这一部分的工作可以实现对光信号的采集和处理。
(3)光纤探头的设计和制造光纤探头是分布式光纤传感系统的关键部件之一。
光纤传感系统课程设计
光纤传感系统课程设计一、课程目标知识目标:1. 学生能理解光纤传感系统的基本原理,掌握光纤传感器的工作机制。
2. 学生能描述光纤传感器的种类、特点及应用场景。
3. 学生能掌握光纤传感系统在现实生活中的应用案例,了解其在我国科技发展中的地位和作用。
技能目标:1. 学生能够运用所学知识,分析光纤传感系统的优缺点,并进行简单的系统设计。
2. 学生能够通过小组合作,完成光纤传感系统的模拟实验,提高实践操作能力。
3. 学生能够运用科学方法,对光纤传感系统的性能进行评估和分析。
情感态度价值观目标:1. 学生对光纤传感技术产生兴趣,培养科技创新意识,树立正确的科技观。
2. 学生在学习过程中,增强团队合作意识,培养沟通、协作能力。
3. 学生能够认识到光纤传感技术在国家和民生领域的应用价值,增强社会责任感和使命感。
课程性质:本课程为高中物理选修课程,以光纤传感技术为主题,结合理论与实践,培养学生的科学素养和创新能力。
学生特点:高中学生具有一定的物理基础和科学探究能力,对新技术感兴趣,善于合作和探究。
教学要求:结合学生特点和课程性质,注重理论与实践相结合,提高学生的实践操作能力和科学思维,培养学生对光纤传感技术的兴趣和认识。
在教学过程中,关注学生的个体差异,激发学生的学习积极性,确保课程目标的实现。
通过课程学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 光纤传感技术基本原理:介绍光纤传感器的构成、工作原理及传感器种类,重点讲解光纤布拉格光栅传感器、光纤干涉传感器等典型传感器的工作机制。
教材章节:第二章 光纤传感器原理2. 光纤传感器的种类、特点及应用:分析各类光纤传感器的特点、性能及在实际应用中的优势,举例说明光纤传感器在军事、医疗、环保等领域的应用。
教材章节:第三章 光纤传感器种类与应用3. 光纤传感系统设计:讲解光纤传感系统的设计方法和步骤,分析影响系统性能的因素,引导学生学会进行简单的系统设计。
光纤式传感器工作原理
光纤式传感器工作原理
光纤式传感器是通过传感光纤将被测物理量(如温度、压力、湿度、光强等)转换为光信号,再经光学系统进行处理后输出的一种传感器。
这种传感器具有体积小、重量轻、不受电磁干扰、抗电磁干扰能力强等优点,可以对被测物理量进行远距离测量。
(1)干涉型光纤传感器。
当光纤中的光被反射或透射时,
会在光纤中产生干涉或衍射现象。
根据干涉原理,可将这种光信号转换为与之相对应的电信号,从而实现对被测物理量的测量。
(2)分布式光纤传感系统。
该系统由多个独立的光传感器
组成,各传感器都能独立地检测出被测物理量,并把它们送到一个计算机网络上进行信息交换。
当一个传感器受到破坏或故障时,其他传感器可以自动地检测出其故障并将其隔离开来,使整个系统仍然能够正常工作。
光纤式传感器具有以下特点:
(1)测量范围宽:可达10^8m/s~10^9m/s。
(2)可实现高精度测量:在-40~+80℃的温度范围内测量精度达到0.1℃。
—— 1 —1 —。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
D 红外光纤
可透过近红外(1~5um)和中红外(~10um)的光波, 在红外探测与传输方面具有石英光纤无法替代的作用; 极低的理论损耗极限(10-3dB/km),因此在长距离光纤通 信,尤其是跨洋通信中具有极其诱人的前景。
E 液芯光纤
采用液体材料作为芯料、聚合物材料作为皮层管,具有 大芯径,大数值孔径、光谱传输范围广、传光效率高等特点, 尤其是在紫外光波段比普通的石英传光束具有优越的传光效 率,已广泛应用于传感测量(温度、电压、折射率等)、紫 外固化、荧光检测、刑侦取证、光谱治疗等。
式中:
dB km
为光纤损耗
L 为光纤长度
Pi、Po 分别为光纤输入输出功率
光纤的损耗限制了光信号的传播距离。光
纤的损耗主要取决于吸收损耗、散射损耗、弯
曲损耗三种损耗。
圆孔爱里
吸收损耗是由制造光纤材料 本身以及其中的过渡金属离 子和氢氧根离子等杂质对光 的吸收而产生的损耗。
圆孔爱里
散射损耗主要由材料微观 密度不均匀引起的瑞利散射 和由光纤结构缺陷(如气泡)引 起的散射产生的。 结构缺陷散射产生的损 耗与波长无关。
抗化学腐蚀和表面磨损性能比玻璃差。在丙酮、醋酸乙 腊或苯的作用下,光学性能会受到很大影响,表面易被 划伤,影响光学质量。
C 塑料光纤
塑料光纤主要用作短距离照明或在监控方面作 传光媒质、内窥镜等,在这方面,塑料光纤可以与 玻璃光纤竞争,甚至可以部分地代替玻璃光纤。
塑料光纤与发光二极管和光探测器的耦合简 单而且效率高,虽然它的损耗还大于石英光纤, 但在120 米以内作传输媒质使用,塑料光纤还比 石英光纤优越。
v=c/n
式中: c = 2.997×105km/s ,是光在真空中的传播 速度;n是介质的折射率。 常见物质的折射率: 空气 1.00027;水 1.33;玻璃 (SiO2) 1.47
折射率大的媒介称为光密介质,反之称为光疏介质
光在不同的介质中传输速度不同
当一束光线以一定的入射角θ1从光密介质1射到光 疏介质2的分界面上时,一部分能量反射回原介质;另 一部分能量则透过分界面,在另一介质内继续传播。
A 传输的模式数(定义)
单模:只能传输一种模式的光纤
多模:能同时传输多种模式的光纤
B 纤芯尺寸
单模:纤芯直径小(2~12μm)
多模:纤芯直径大(50~500μm)
C 纤芯-包层折射率差值 单模:折射率差小 n1 n2 n1 0.0005 ~ 0.001 多模:折射率差大 n1 n2 n1 0.01~ 0.02 D 适用范围 单模:不存在模间色散,具有比多模光纤大得 多的带宽 ,适于长距离传输,用于相位 调制型或偏振态调制型光纤传感器; 多模:存在模间色散,只能用于短距离传输, 常用于强度调制型或传光型光纤传感器
C 塑料光纤
优点:
重量轻,为石英光纤的1/3~1/2 。这在导弹、人造卫星、 宇宙航行中有重要的应用。 韧性好。直径为2mm 仍可自由弯曲而不断裂,而玻璃 光纤直径大于500μm 就不能弯曲。 对不可见光透过性能好。光学塑料在可见光和近红外波 段的透过性能接近光学玻璃,在远红外和紫外波段,透 过率可以大于50%,比光学玻璃好。 成本低,工艺简便。塑料的原材料比玻璃便宜,而且操 作温度通常在300℃以下,而玻璃光纤的制作则需要 1000℃以上的高温,工艺比玻璃光纤简单。
F 光子晶体光纤
按导光机理来说,PCF可以分为两类: 折射率导光机理 光子能隙导光机理
折射率导光机理
周期性缺陷的纤芯折射率(石英玻璃)和周期性 包层折射率(空气)之间有一定差别,从而使光 能够在纤芯中传播,这种结构的PCF导光机理依 然是全内反射。但与常规G.652光纤有所不同,由 于包层包含空气,使得空芯PCF中的小孔尺寸比 传导光的波长还小,所以这种机理称为改进的全 内反射(Modified Total Internal Reflection)。
场分布
Cladding
消逝场
Core
< c
R
高阶模比低阶模容易发生宏弯损耗, 可用弯曲的办法滤掉高阶模
圆孔爱里
微弯损耗
微弯的原因
光纤受到侧压力和套塑光纤遇 到温度变化时,光纤的纤芯、包 层和套塑的热膨胀系数不一致
导致的后果
造成能量辐射损耗
圆孔爱里
低阶模功率耦合到高阶模
4.根据制造材料,可分为石英光纤、多组分 玻璃纤维、塑料光纤、红外光纤、液芯光 纤、光子晶体光纤等
A 石英光纤
光传输损耗低。一般低于1dB/km,目前已研制出在 2.25μm 波长处损耗低达0.16dB/km 的单模光纤
B 多组分玻璃纤维
纤芯-包层折射率可在较大范围内变化,有利于大NA光 纤制作,但材料损耗大,在可见光波段一般为1dB/m。
圆孔爱里
光纤的弯曲有两种形式:
曲率半径比光纤 的 直径 大 得多的弯曲,称为弯曲或宏 弯;
光 纤 轴线 产 生微 米 级的 弯 曲,这种高频弯曲习惯称为 微弯。
圆孔爱里
宏弯:在光缆的生产、接续和施工过程中, 不可避免地出现弯曲。光纤有一定曲率半 径的弯曲时就会产生辐射损耗。当曲率半 径减小时,损耗以指数形式增加。
形状:
细长的圆柱形,细如发丝(通常直径为几微米到几百微米)
结构
两个同轴区,折射率较高的内区称为纤芯, 折射率较低的外区称为包层。通常,在包层外 面还有一层起支撑保护作用的套层。
n2 n1
涂覆n1 n2
基本光学定义和定律
光在均匀介质中是沿直线传播的,其传播速度为:
截止波长
理论上的截止波长是单模光纤中光信号能以单模
方式传播的最小波长。
截止波长条件可以保证在最短光缆长度上单模传
输,并且可以抑制高次模的产生或可以将产生的高次
模噪声功率代价减小到完全可以忽略的地步。
模场直径:
指描述单模光纤中光能集中程度的参量。
※模场直径越小,通过光纤横截面的能量密度 就越大。当通过光纤的能量密度过大时,会引起光 纤的非线性效应,造成光纤系统的光信噪比降低, 影响系统性能。 因此,对于传输光纤而言,模场直径越大越好.
第一节
光纤传感系统主要包括光源、传感头(光纤或 非光纤)、传输光纤和光纤器件以及光电探测 器等。 当光电探测器完成了传感信号的光电转换后, 光信号的处理就变成了电信号的处理问题。
光纤是光导纤维的简写,是一种利用光 在玻璃或塑料等制成的纤维中的全反射原理 而实现光传导的工具。 材料:
通常以高纯度的石英玻璃为主,掺少量杂质锗、硼、磷等。
能传输圆偏振光的光纤为圆偏振光纤。
3.根据纤芯折射率分布,可分为阶跃型折射 率光纤和梯度(渐变)折射率光纤。
A 阶跃型 纤芯折射率是均匀的,在纤芯和包层的分界 处,折射率发生突变 B 梯度折射率型 折射率是按一定的函数关系随光纤中心径向距 离变化而变化,至纤芯区的边沿时,降低到与 包层区一样。
F 光子晶体光纤
就结构而言,PCF可分为实心光纤和空心光纤
实心光纤是将石英玻璃毛细管以周期性规律排列 在石英玻璃棒周围的光纤; 空心光纤是将石英玻璃毛细管以周期性规律排列 在石英玻璃管周围的光纤。
光子晶体光纤技术中最具革命性创新,通过在光纤包 层中产生光子带隙将光限制在中央的空心核中传播
• 光纤传光与数值孔径
2max
n0 n2 n1
数值孔径:
NA sin max
2 n12 n2
※NA表示光纤接收和传输光的能力。NA越大,光纤 接收光的能力越强,从光源到光纤的耦合效率越高; 但NA越大经光纤传输后产生的信号畸变越大,因而限 制了信息传输容量。应适当选择NA。 ※光纤的数值孔径取决于光纤的折射率,而与光纤的 几何尺寸无关。
2.根据传输的偏振态分布,单模光纤可分为 非保偏光纤和保偏光纤。差别是前者不能 传输偏振光,后者能。
保偏光纤又可以分为单偏振光纤、高双折射光纤、 低双折射光纤和圆偏光纤。
只能传输一种偏振模式的光纤为单偏光纤; 只能传输两正交偏振模式、且传播速度相差很大的光 纤为高双折射光纤,而传播速度近于相等的光纤为低 双折射光纤;
圆孔爱里
光纤具有不同的类型,各种色散对各种光纤 的影响也不同。
一、单模光纤的色散
由于单模光纤只传输一种模式,因而它不存 在模间色散,只有模内色散,即材料色散和波导 色散。 通常,材料色散比波导色散大两个量级。但 是,在零色散区,材料色散与波导色散值大致相 当,只是两者符号相反。
对于石英光纤,其材料色散在 0 1.3m 近似为零
光子能隙导光机理
传输机理具体解释:
在空心PCF中形成周期性的缺陷是空气, 传输机理是利用包层光子晶体对一定波长的光形 成光子能隙,光波只能在空气芯形成的缺陷中存 在和传播(光子带隙效应(Photonic Bandgap Effect))。
仅发生于多模光纤
圆孔爱里
材料色散是由于光纤的 折射率随波长而改变,以及 模式内部不同波长成分的光 (实际光源不是纯单色光),其 时间延迟不同而产生的。 这种色散取决于光纤材 料折射率的波长特性和光源 的谱线宽度。
圆孔爱里
波导色散是由于波导结构参数 与波长有关而产生的, 它取决于波 导尺寸和纤芯与包层的相对折射率 差。
圆孔爱里
二、多模光纤的色散
对于多模光纤,模间色散通常占主导地 位。如果把模间色散平衡掉,则剩下的是材 料色散和波导色散。此时,情况与单模传输 类似,不同的是这里的波导色散是多模波导 色散。在多模光纤中,波导色散与材料色散 相比,常常可以忽略。
1.根据光纤能传输的模式数目,可将其分为 单模光纤和多模光纤。
在光纤中允许存在的模式数目
2 g M V 2 g 2
其中,g为光纤断面折射率分布指数,决定光纤 折射率沿径向分布的规律;V 称为光纤的归一化频 率,是一个反映光纤结构特征的重要参数,
