桥梁上、下部结构维修加固案例分析 继续教育
检测继续教育桥梁上、下部结构维修加固案例分析
试题第1题下列哪种形式的裂缝是由抗剪能力不足产生的？A.梁端底板水平裂缝B.梁跨中底板水平裂缝C.梁跨中腹板竖向裂缝D.梁端腹板斜向裂缝答案:D您的答案：D题目分数：10此题得分：10.0批注：第2题预应力钢筋混凝土变截面箱梁腹板钢筋的主要作用是什么？A.抗拉B.抗压C.抗弯D.抗剪答案:D您的答案：D题目分数：10此题得分：10.0批注：第3题火灾高温混凝土的表面温度为800摄氏度，混凝土内距表面10cm位置混凝土温度约为多少度？A.100B.200C.300D.400答案:A您的答案：A题目分数：10此题得分：10.0批注：第4题规范建议的裂缝注胶与封闭的界限宽度是？A.0.1mmB.0.15mmC.0.2mmD.0.25mm答案:C您的答案：C题目分数：10此题得分：10.0批注：第5题目前国内变截面连续箱梁板的主要病害特点是什么？A.腹板斜裂缝B.腹板水平裂缝C.跨中下挠D.底板横向裂缝E.顶板横向裂缝答案:A,C您的答案：A,C题目分数：20此题得分：20.0批注：第6题空心板梁结构单板受力的主要判定现象有？A.铰缝局部渗水B.铰缝析白C.铰缝对应桥铺装层有纵向裂缝D.渗水铰缝相邻板梁跨中有横向裂缝E.渗水铰缝相邻板梁端部有横向裂缝答案:C,D您的答案：C,D题目分数：20此题得分：20.0批注：第7题桩柱式桥墩受力裂缝的形状一般是半圆形的而非圆形的答案:正确您的答案：正确题目分数：10此题得分：10.0批注：第8题碳纤维布的抗拉强度远高于钢板，结构加固中如果大幅度提高承载能力，宜选用碳纤维布加固答案:错误您的答案：错误题目分数：10此题得分：10.0批注：试卷总得分：100.0。
工程结构加固案例分析
一、软土地基事故1、事故现象最常见的事故现象：①产生过量沉降(1) 杭州花园新村4号住宅（四层）下沉1.23m，基础为筏板基础，稳定后顶起。
(2) 武进芙蓉西周村三间三层农宅，下沉18cm，地基均为淤质土，稳定后重做地坪。
②产生严重不均匀沉降武进农机公司仓库，二层，底层为框架结构，二楼为砖混住宅，走廊有外立柱。
在原河塘填土上，一年后下沉，致使二楼住宅墙体产生45°大裂缝，宽16mm。
③房屋倾斜，严重者失稳倒塌。
2、事故原因绝大多数为承载力在80KN/m2以下的淤泥质软土引起的。
3、软土的特性①软土的形成：在静水或缓慢流水环境中沉积而成的饱和粘性土，型式有：(1) 滨海沉积——盐城外黄海滨，古时每年有上百平方公里湿地(长江黄河泥砂)沉积。
(2) 湖泊沉积——(3) 河滩沉积——常武地区是长江下游冲积平原，软土多。
(4) 谷地沉积——②软土的外观：灰色或深灰色③软土的特性及变形特点：特性：(1) 含水量大，甚至饱和达流限；(2) 强度低，一般≤120KN/m2；(3) 压缩变形大。
变形特点：(1) 沉降量大；(2) 初始沉降速度快，延续时间性长（10年～数十年）；(3) 沉降量与含水量成正比。
4、事故实例事例１：①常州冶炼厂，三层框架结构，库房柱倾斜。
(1) 一层砼柱浇筑完，拆模后，有6根柱上端偏离80mm多。
(2) 原因：地基下边有多个小块软卧层（地质钻探与设计不协同）。
(3) 处理：a、将砼柱吊移；b、挖去软卧层，浇筑C10砼至基底标高；c、重新把柱吊装就位。
② 翠竹111号房（住宅）房屋纵向出现竖向裂缝，基础圈梁下产生水平裂缝。
a 、 地基：表层有2～3m 的140KN/m 2的土层，3m 以下是20多米厚的淤泥质土；b 、 基础为筏板基础，上部为6层砖混结构的住宅；c 、 居住三年后，在距山墙外10多米处筑路、架桥，路、桥和住宅下边的地质概况是一样的。
在打桥桩及路基填土碾压干扰下，使111号住宅东端产生二次沉降，而中、西部未沉。
桥梁上、下部结构维修加固案例分析继续教育

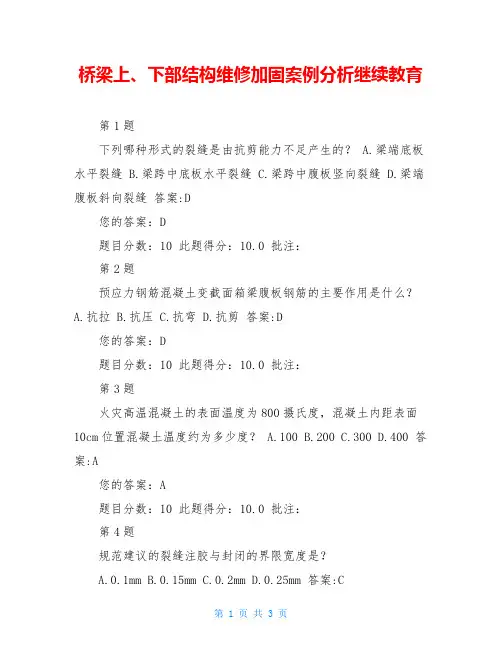

桥梁上、下部结构维修加固案例分析继续教育第1题下列哪种形式的裂缝是由抗剪能力不足产生的？ A.梁端底板水平裂缝 B.梁跨中底板水平裂缝 C.梁跨中腹板竖向裂缝 D.梁端腹板斜向裂缝答案:D您的答案：D题目分数：10 此题得分：10.0 批注：第2题预应力钢筋混凝土变截面箱梁腹板钢筋的主要作用是什么？A.抗拉B.抗压C.抗弯D.抗剪答案:D您的答案：D题目分数：10 此题得分：10.0 批注：第3题火灾高温混凝土的表面温度为800摄氏度，混凝土内距表面10cm位置混凝土温度约为多少度？ A.100 B.200 C.300 D.400 答案:A您的答案：A题目分数：10 此题得分：10.0 批注：第4题规范建议的裂缝注胶与封闭的界限宽度是？A.0.1mmB.0.15mmC.0.2mmD.0.25mm 答案:C您的答案：A题目分数：10 此题得分：0.0 批注：第5题目前国内变截面连续箱梁板的主要病害特点是什么？ A.腹板斜裂缝 B.腹板水平裂缝 C.跨中下挠 D.底板横向裂缝 E.顶板横向裂缝答案:A,C您的答案：A,C题目分数：20 此题得分：20.0 批注：第6题空心板梁结构单板受力的主要判定现象有？ A.铰缝局部渗水B.铰缝析白C.铰缝对应桥铺装层有纵向裂缝D.渗水铰缝相邻板梁跨中有横向裂缝E.渗水铰缝相邻板梁端部有横向裂缝答案:C,D 您的答案：C,D题目分数：20 此题得分：20.0 批注：第7题桩柱式桥墩受力裂缝的形状一般是半圆形的而非圆形的答案:正确您的答案：正确题目分数：10此题得分：10.0 批注：第8题碳纤维布的抗拉强度远高于钢板，结构加固中如果大幅度提高承载能力，宜选用碳纤维布加固答案:错误您的答案：错误题目分数：10 此题得分：10.0 批注：试卷总得分：90.0。
二级建造师 市政桥梁施工新技术继续教育(含答案)
1、对于预制盖梁，下列说法正确的是（）。
A盖梁就位时，应立即固定，并浇筑接头混凝土，然后再检查轴线和各部尺寸B盖梁的安装应在墩柱施工前完成C盖梁与墩柱的接头混凝土达到设计强度的50%后，方可卸除临时固定设施。
D在墩台柱上安装预制盖梁时，应对墩台柱进行固定和支撑，确保稳定2、对于现浇墩台，下列说法正确的A墩台混凝土宜水平分层浇筑，每次浇筑1mB墩台混凝土分块浇筑时，接缝应与墩台一边平行c当分块浇筑时，墩台水平截面积在200m内个待超过之块D墩台混凝土浇筑前应对基础混凝土顶面做抛光处理，保持表面平整光滑3、关于桥梁上部结构的支架现浇法法错误的是（）。
A支架的地基承载力应符合要求B应有简便可行的落架拆模措施C支架现浇法对桥下交通影响最小D安装支架时，应设置合理的预拱度4、对于围堰工程，下列说法不正确的是（）。
A围堰顶宜高出施工期间可能出现的最高水位0.3mB对河流断面被围堰压缩而引起的冲刷，应有防护措施2C围堰材质不得对现况河道水质产生污染D围堰应减少对现状河道通航、导流的影响5、对于顶推法施工，下列说法正确的是（）。
A箱梁滑道部位的底模宜采用整条厚钢板铺设，其焊接接头处应刨光或打磨光滑B多点顶椎限用于直线桥、顶推梁段长度较短、桥墩可承受较大水平荷载、后座能提供足够的水平反力时C当采用单点顶推顶时，推拉杆可设在箱梁两侧，亦可设在梁底拆架轴线上D临时墩墩顶设置的滑座、滑块应按支承梁段顶推过程的横向和纵向荷载设计6、对于桥梁拆除的方式，下列说法错误的是（）。
A预制安装的混凝土空心板梁、混凝土T梁、混凝土小箱梁、钢-混凝土组合梁等，可采用部件移除方式拆除B陆上及不通航河流上的小桥、其它桥梁的桥面系和附属结构的拆除，可采用直接破碎方式拆除C现浇下部结构宜用机械拆除，预制拼装下部结构宜按原构造解体拆除D结构受力体系未受破坏的桥梁，上部结构宜按原构件单体吊装，或按结构单元切割后吊装解体，宜采用爆破拆除7、对于架桥机作业，下列说法错误的是（）。
2024年试验继续教育高速公路桥梁养护技术(每日一练)
高速公路桥梁养护技术（每日一练）考生姓名：伏羲知创考试日期：【2024-11-13 】判断题（共79 题)1、某一空心板梁桥，铰缝遭破坏比较严重，致桥面岀现多条纵向裂缝，该桥在技术状况评定中，直接评定为5类桥。
(B)A、正确B、错误答题结果：正确答案：B2、桥梁经常性检查周期一般要求每月不少于一次。
(A)A、正确B、错误答题结果：正确答案：A3、系杆拱桥的系杆是主要受力构件。
(A)A、正确B、错误答题结果：正确答案：A4、混凝土氯离子含量测定时，取粉孔不可与碳化深度测量孔合并使用。
(B)A、正确B、错误答题结果：正确答案：B5、当桥梁结构或构件的承载能力检算系数评定标度为1或2时，结构或构件的总体状况较好，可不进行正常使用极限状态评定检算。
(A)A、正确B、错误答题结果：正确答案：A6、拟提高荷载等级的桥梁，必须进行荷载试验。
(A)A、正确B、错误答题结果：正确答案：A7、《公路桥梁技术通用规范》JTGD60-2015规定支座设计使用年限为25年。
(B)A、正确B、错误答题结果：正确答案：B8、桥梁检查分经常检查、周期检查和特殊检查。
(B)A、正确B、错误答题结果：正确答案：B9、经常检查的周期根据桥梁技术状况而定，一般每月不得少于一次，汛期应加强不定期检查。
(A)A、正确B、错误答题结果：正确答案：A10、经常检查中发现桥梁重要部件存在明显缺损时，应及时向上级提交专项报告。
(A)A、正确B、错误答题结果：正确答案：A11、桥梁上部结构是桥梁支座以上（无铰拱起拱线或框架线以上）跨越桥孔部分的总称。
(A)A、正确B、错误答题结果：正确答案：A12、桥梁全长一定比桥梁总长（多孔跨径总长）长。
(B)A、正确B、错误答题结果：正确答案：B13、桥梁结构一般分为上部结构、下部结构、桥面系。
(A)A、正确B、错误答题结果：正确答案：A14、梁式桥的上部结构分为主要承重构件，包括主梁、挂梁；一般构件，包括横隔梁、湿接缝和铰缝；支座。
桥梁上部结构施工事故案例分析(悬索桥、斜拉桥)
桥梁上部结构施工事故案例分析交通部公路科学研究院 2012年6月目录一桥梁上部结构施工事故案例分析 悬索桥上部结构施工风险分析二桥梁施工事故案例分析 四川达县洲河大桥坍塌事故 宁波招宝山大桥主梁断裂事故 澳大利亚墨尔本西门桥坍塌事故1、国内外斜拉桥施工事故2、国内外悬索桥施工事故 北京顺义悬索桥坍塌事故 泰州三塔两跨悬索桥猫道拆除事故 大贝尔特海峡跨海工程施工事故 布鲁克林大桥施工事故 麦基诺海峡大桥施工事故 旧金山奥克兰湾大桥猫道坍塌事故 塔科马大桥风毁事故1、国内外斜拉桥施工事故1、四川达县洲河大桥坍塌事故 1986年10月29日主跨合龙 时，主梁混凝土突然破坏 坠落，连同桥上几十吨重 的吊车一起坠落河中，桥 下4艘运载桥梁的驳船被压 沉，造成死亡16人的特大 事故，国家经济损失1200 万元。
原因分析 造成该桥事故发生的主要 原因是设计上存在漏洞， 分包的施工单位没有施工 经验。
桥梁概况 四川达县洲河大桥，为跨度 190m+70m的混凝土箱型梁斜 拉桥，采用独塔构造叶脉式 布索，另一端拉索按空间布 置直接锚固于山体上，利用 了桥头地形特点，省去一个 索塔，结构新颖。
我国尚没 有可借鉴的设计施工经验。
2、宁波招宝山大桥主梁断裂事故 1998年9月24日，即将合龙之际， 16号块突然发生严重的梁体断裂 事故，虽未造成人员伤亡，但这 起事故使整个工程工期延误近两 年，经济损失巨大，并且在社会 上造成了极大的负面影响。
桥梁概况 投资4.23亿元位于甬江入海 口 ， 全 长 2482 米 ， 主 桥 为 单 塔 双索 面不 对 称预 应力 混 凝 土斜 拉桥 ， 通航 孔跨 径 258 米 ， 净 空 高 32 米 ， 5000 吨 级 的 客 、 货 轮 船 可 全天候通过出入甬江于 1995 年 6 月 开 工 ， 总 造 价 4.23亿元。
桥梁加固维修技术总结(培训学习)
学习培训
26
4.2 粘钢加固技术的适用范围
1）钢筋焊接点断裂加固。
2）施工中漏放钢筋加固。
3）混凝土标号达不到，提高结构强度加固。
4）火灾后混凝土烧坏加固。
5）薄腹梁断裂加固。
6）爆炸冲击波破坏梁体加固。
7）断梁加固。
8）减震加固。
9）梁柱受化学腐蚀的粘钢加固。
10）旧桥维修加固。
4.3 施工流程
4.5 施工工艺
4.5.1 钻孔
1）锚栓施工前，必须对预应力、非预应力筋区采用仪器定
位以确定锚栓位置，锚栓尽量远离预应力筋、底板主钢筋及锚
具，钻孔时遇主筋可自行适当调整孔位，切不可将底板主筋碰
断。
2）锚栓布置原则：每块钢板纵向单排布置，间距50cm左右。
当与箱梁内钢筋位置交叉时，可调整位置。
10
2.2 适用范围
灌浆施工是一种使用低压低速连续自动注射进行裂缝修补
的施工方法，在恢复建筑的耐久性同时也提高了施工效率。
桥梁基础的加固，桥墩，桥墩连接处，栏杆，横梁，混凝 土梁板，桥面，涵洞裂缝修补，隧道拱体的裂缝修补。
2.3裂缝封闭施工流程及施工工艺
2.3.1 裂缝封闭施工流程
裂缝表面处理→选择注浆口→裂缝封闭→安置底座→试漏→ 配置胶并注胶→表面清理
学习培训
石拱桥下部结构维修加固一例-精品文档资料
石拱桥下部结构维修加固一例前言：石拱桥具有过载能力强、使用年限长的特点，但由于建造年代久远，多数桥梁基础情况不明。
根据现有调查资料，由于洪水冲刷、河床底部疏浚加深，桥梁墩台基础外露、脱空，产生不均匀沉降情况时有发生，导致墩台、拱圈产生附加应力而开裂。
为提高老桥的承载能力，确保交通营运安全，必须对病害桥梁进行维修加固。
1.工程概况本例维修加固桥梁位于安徽省砀山县境内，横跨古黄河故道，为10X5m全长74m多孔石拱公路桥，下部结构为重力式墩台、片石扩大基础。
由于遭受强冲刷，部分基础淘空、断裂，桥底铺砌大部分受损，个别拱圈开裂。
2.加固方案为恢复该桥的营运能力，通过现场勘察，制定如下紧急加固方案：2.1对损坏严重的孔跨，紧贴上游墩台外缘打木桩后，再用编织带装砂石材料填堵截流，防止冲刷加剧。
2.2对拱圈开裂孔，满填塑钢涵管以防桥梁突然垮塌造成人员伤亡。
2.3采用压浆、扩大基础等方法加固墩台基础。
2.4增设截水墙、消力槛并修复铺砌。
2.5采用压力灌浆维修拱圈裂缝。
3.加固施工及工艺3.1通过与水利部门协调，短暂停止泻洪；对维修孔在上游墩台外缘打木桩，用编织带装砂石材料填堵截流；按围堰施工规范对维修孔形成围堰。
3.2对拱圈开裂孔，用塑钢涵管满填，以防桥梁突然垮塌造成人员伤亡。
施工时注意塑钢涵管不得对拱圈施加作用力，以防引起拱轴线变化，造成新的桥梁病害。
3.3扩大基础施工3.3.1扩大基础施工前先清理冲刷面，并用片石抛填软弱地基，遇到流砂时用干拌M5级砂浆灌缝。
3.3.2将墩台破损面清理干净、修整竖直；在破损面上植筋，植筋应做拉拔试验。
333扩大基础采用M7.5级浆砌片石，襟边宽50cm以增加基础承载力、减少沉降。
扩大基础应与破损面有效结合。
3.3.4扩大基础施工应遵守浆砌片石的施工规范，各砌层的砌块应安放稳固，不得直接贴靠或脱空，砂浆要饱满。
3.4封缝灌浆施工3.4.1采用人工配合空压机清缝。
人工清除较大缝隙中的悬浮颗粒，空压机清除缝隙中的细微颗粒。
桥梁维修方法与加固案例
桥梁维修方法与加固案例华北桥是一座跨越永定新河的特大桥梁，在当时修建时堪称结构合理，跨越力量大，用材指标低且外型美观的先进桥型。
由于近几年来重型运输车辆急速增加，该桥已不堪重负，损坏严峻，非大修不行，此次大修工程中运用的碳纤维结构补强技术还是得到了广泛的认可。
1碳纤维片修复补强技术的进展概况碳纤维是几千度的高温下经特别工艺制造出的一种高科技产品，碳纤维片是将碳纤维浸渍树脂，用特别工艺制成的纤维定向排列的复合片材。
它对混凝土构件进行修复补强以及抗震加固的技术，近些年已经受到更加广泛的重视。
应用目前技术进行加固，只需用环氧树脂将碳纤维片粘贴到混凝土构件的表面即可。
这种方法不仅施工简便，不受酸、碱、盐等的腐蚀，耐久性好，而且基本不增加结构的重量，不影响结构的外观，所以比其他加固技术更具广泛的应用价值。
日本是世界上碳纤维的主要生产国，也是讨论应用碳纤维片修复补强混凝土结构最早的国家，对碳纤维片的应用已很普及。
经过试验工作的深化讨论、工程阅历的积累以及材料生产技术和品质的提高，碳纤维片作为一种新的混凝土结构修复补强技术已日趋成熟，并得到了世界上众多国家的认可和推广应用。
2碳纤维片修复补强技术在我国的进展和工程应用2．1传统的混凝土修复补强方法过去我国常常使用的传统补强方法，主要有加大截面法、体外预应力法和外包钢板法几种。
加大截面法又名外包混凝土法，主要是将截面加宽、加厚、加高，已容纳新增钢筋。
此法很有效，但增加结构体积和自重，造成肥梁胖柱、施工工序繁多、用工多、施工期大，且要用大型机械，还必需有很大施工空间；体外预应力法是在梁下加受拉弦杆，合立柱一起形成反拱架，补强效果好但也有E：述各种缺点，特殊是结构商度增大许多；外包钢板法又称粘钢法，除上述缺陷外，难于紧贴原结构表面，且不耐腐蚀，必需定期防锈。
因此，传统补强方法的应用场合受到种种限制，甚至某些条件下无法采纳。
2．2国内进展概况碳纤维片用于混凝土结构的修理补强加固在我国只有五年的历史，但是进展快速。
二级建造师继续教育 桥梁建造、维修加固技术及工程案例
第6步：将刹车气缸、离合气缸、高度传感器、卡锤传感器等部件与电脑控 制平台配电柜线正确接好。见图8。
图8 接线
3.3控制要点
3.3.1 参数设置
初次调整高度设置为75cm左右（按高+、高-即可）。
余绳参数为30左右（按松紧可以调整参数大小，余绳参数数值越大打锤越 紧，数值越小打锤越松），然后将重锤放于孔底，按动本装置上启动按钮， 观看打锤的松紧度，然后根据松紧再做调整（按紧打的越紧，按松打的越 松）。
当装置工作时，调整松、紧、电流+、电流-时要在重锤向上拉时调整。初 次调整好以后停止，根据不同地质设置合理冲程，然后调整余绳参数，一 般为高度的一半以下。例如冲程高度设置100cm ，余绳参数可以先设置 40cm，然后再慢慢调整松紧为理想的打锤松紧度。
表1 钻机自动控制装置参数设置
表2 人工操作与自动控制器操作冲程设置对比
其工作原理是人工输入各项技术参数后，由空压机供压，带动离合气缸和 刹车气缸控制冲击钻机卷扬机进行钻孔施工。其中：空压机用于动力提供； 卡锤传感器在钻机出现卡锤现象时能第一时间发出信号使钻机自动停机； 刹车气缸、离合气缸和高度传感器共同工作，用于钻进过程中钻机卷扬机 冲程控制；电脑控制平台是本套系统的核心枢纽，将各部件与其连接，输 入各类参数命令后根据指令分配各部件工作。
新建沪昆铁路客运专线贵州段站前土建6标段，东接沙坪隧道出口，向西经 贵定县、龙里县接贵阳东，起讫里程DK636+589~DK693+138，正线全长 56.549双线公里。
其中：隧道23座长34.193km，桥梁32座长16.804km，路基长5.552km，涵 洞17座长42.172横延米，制架梁430孔。正线桥隧长50.997km，占正线长度 的90%。标段内桥梁多处于不良地质区，钻孔揭示溶洞、溶蚀破碎带发育， 且溶洞多呈串珠状，多为充填半充填状态。
桥梁结构养护与维修加固技术培训课件
意外碰撞，地震等
1.背 景
桥梁维修加固的目的要求 • 掌握桥梁结构状况，完善基础资料 • 确保桥梁工程的安全、完整、适用与耐久 • 提高原有桥梁的通过能力与承载能力
桥梁维修加固的基本概念
• 养护维修 ：防止缺陷的产生和扩大 • 加固 ：提高整座桥梁承载能力（永久性、临时性） • 改造：拓宽、顶升、更换、形式改变
主要缺点 （1）灌浆法虽然能处理较宽的裂缝，达到防水
及一定程度上的补强目的，但无法处理微 小裂缝。 （2）灌浆法需要专用施工设备，施工工艺也比 较复杂。 （3）灌浆法一般都使用有机高分子材料对裂缝 进行处理，其耐久性差，且不环保。
裂缝灌浆施工要求
裂 缝 处 理
埋
设封 灌 浆缝
嘴
封配 缝 制 灌 封检 检 浆 浆 口查 查液
1.背 景
桥梁维修养护中常见的问题
• 桥面不平、不洁 • 桥面栏杆破损不完整 • 桥头产生跳车 • 桥梁构件小坏不修 • 桥梁承载能力不足、危桥情况不明 • 路宽桥窄，形成“瓶颈”，影响通过能力 • 桥梁荷载标准不明，以致产生错误和混乱
2 主要工作内容
2.1养护维修
① 保持构造物表面的清洁完整，防止表面的风化和 及时修理风化部分。 ② 保持排水设备的良好状态，除掉排水管中堵塞的 泥土，防止砌缝砂浆漏水和修理其浸蚀部分。 ③ 经常检查各部分有无毛病发生，当发现圬工上有 裂缝、小洞、剥落、缺角、钢筋外露等局部缺陷或表 面损伤时，必须及时修理。 ④ 保证伸缩缝装置能够自由活动，清除影响支座活 动的阻障物。
(6) 加固设计应按下列原则进行承载力验算
① 结构的计算应根据加固后结构的实际应力情况和实际的边界条件 进行。
② 结构的计算截面积，保留的构件采用基于检测结果的计算截面 积，新增构件采用实际有效截面积，并考虑结构在加固后的实际 受力程度及加固部分的应变滞后特点，以及加固部分与原结构协 同工作的程度。
全国公路水运工程试验检测人员继续教育网络平台-桥梁病害成因分析及其处置对策(上、下)
第1题桥梁病害按类型可分为（）A.耐久性B.受力性C.安全性D.A+B答案:D您的答案：D题目分数：8此题得分：8.0批注：第2题裂缝是混凝土结构病害的最终形式，一般可分为（）A.荷载裂缝B.非荷载裂缝C.横向裂缝D.纵向裂缝E.A+B答案:E您的答案：E题目分数：8此题得分：8.0批注：第3题桥梁病害按发生的部位分，主要为（）A.上部结构B.下部结构C.附属结构D.主梁E.桥墩答案:A,B,C您的答案：A,B,C题目分数：8此题得分：8.0批注：第4题混凝土结构非荷载裂缝，主要有（）A.温度裂缝B.收缩裂缝C.钢筋锈胀裂缝D.不均匀沉降造成的裂缝答案:A,B,C,D您的答案：A,B,C,D题目分数：9此题得分：9.0批注：第5题一般条件下，混凝土拱圈横向裂缝（）A.允许最大缝宽0.25mmB.允许最大缝宽0.30mmC.允许最大缝宽0.20mmD.裂缝高度小于截面高度一半答案:B,D您的答案：B,D题目分数：9此题得分：9.0批注：第6题荷载裂缝主要发生的部位有（）A.受拉区B.受剪区C.振动严重的部位D.其他部位答案:A,B,C您的答案：A,B,C题目分数：9此题得分：9.0批注：第7题多片梁结构在主梁之间的桥面出现贯穿纵向裂缝，主要原因有（）A.拼装T梁，横隔板脱焊B.空心安铰缝构造不合理C.组合箱梁湿接缝挠曲变形开裂D.宽幅箱梁受活载轴重影响E.宽幅箱梁支座布置不当答案:A,B,C,D,E您的答案：A,B,C,D,E题目分数：9此题得分：9.0批注：第8题预应力加固梁（板）原理是利用预应力产生的负弯矩抵消一部分荷载弯矩，使弯矩减小，裂缝宽度收缩，甚至完全闭合。
答案:正确您的答案：正确题目分数：8此题得分：8.0批注：第9题桥梁加固改造前应研究分析结构相关设计参数的合理性，复核明确其在构造方面是否存在不足，结合桥梁外观健康检查结果，为桥梁病害产生机理及病害诊治措施的研究提供有利依据答案:正确您的答案：正确题目分数：8此题得分：8.0批注：第10题曲线桥梁施工时橡胶支座底面和顶面若不能保证水平，在上部结构自重和车辆荷载作用下极易发生横向剪切变形。
桥梁加固技术及典型案例(附图丰富)_414页
桥梁加固技术及典型案例第一部分桥梁病害类型与诊断第二部分第三部分第四部分第五部分第六部分桥梁病害类型与诊断病害类型裂缝：底板、腹板裂缝等环境因素引起的损伤或破坏：混凝土和钢筋锈蚀变形：下挠、基础沉降等附属设施病害：伸缩缝破坏、桥面铺装开裂等施工遗留病害：蜂窝、麻面、空洞、施工缝支座病害：混凝土桥常见病害类型裂缝分类及成因一裂缝病害分析盖梁斜向剪切裂缝预应力锚区开裂起壳非结构裂缝病害举例蒸发自身体积缩小吸收水份收缩裂缝产生机理收缩裂缝形成收缩裂缝温度裂缝钢筋锈胀裂缝出现后保护层混凝土剥落钢筋锈胀裂缝桥梁纵向钢筋胀裂裂缝(顺筋裂缝)二环境因素引起的损伤氯离子侵蚀混凝土碳化钢筋腐蚀渗水pH值下降pH 13pH 9(1)混凝土碳化滴1%的酚酞溶液测试混凝土碳化病害混凝土碳化测试开裂处(2)氯离子侵蚀氯离子侵蚀混凝土钢筋混凝土碱-集料反应病害(3)碱集料反应(4)冻融病害(5)渗水作用铰缝渗水梁底和拱底渗水(6)钢筋腐蚀三桥梁非正常变形裂缝后期下挠不均匀沉降基础滑移和倾斜基础冲刷基础冻害裂缝基础变形12刚度时变性预应力不足混凝土收缩徐变梁体开裂施工质量后期下挠基础变形四施工遗留病害混凝土空洞施工缝开裂五支座病害支座橡胶老化、剪切变形、脱空、错位六附属设施病害桥面铺装开裂、破损桥面栏杆破损伸缩缝破损●公路桥梁损伤原因分析一是桥梁设计标准低，桥梁长期处于超载工作状态而产生的力学损伤二是因混凝土桥梁的耐久性损伤降低了材料的物理、力学性能，直接影响到构件或结构的安全性、适用性。
●公路桥梁典型病害与垮塌工程实例公路桥梁典型病害实例照片1-1 桥底钢筋锈蚀、混凝土劣化桥板板底混凝土保护层劣化脱落板底钢筋锈蚀、保护层脱落照片1-2 钢筋混凝土桥梁耐久性损伤氯丁橡胶支座老化失效照片1-3 钢筋混凝土桥梁耐久性损伤墩柱保护层劣化脱落、钢筋锈蚀照片1-4 钢筋混凝土整体现浇板混凝土劣化、钢筋锈蚀混凝土保护层剥落钢筋锈蚀钢筋锈蚀膨胀产生的纵向顺筋裂缝横向裂缝---假逢底摸开裂漏浆照片1-6 桥梁立柱常水位处因冬融、腐蚀导致混凝土劣化-1柱式桥墩常水位混凝土劣化、钢筋锈蚀冻融循环及河水污染是主要原因照片1-6 桥梁立柱常水位处因冬融、腐蚀导致混凝土劣化-2柱式桥墩常水位混凝土劣化冻融循环及河水污染是主要原因照片1-7 因非法挖沙等因素导致灌注桩外露近年来，非法采沙已成为威原河道地面线胁桥梁安全使用的重要因素之一，国内已经发生多起由此引发的公路、铁路桥梁垮塌事故。
桥梁上部结构的维修和加固技术
3.外界因素：外界因素指行驶于桥梁上的 车辆流量的不断增加，车辆载重的加大；突 发事故的发生；自然界的特大灾害；周围恶 劣的环境以及桥梁基础产生破坏，出现不均 匀沉陷等等。
可编辑ppt
12
5.4.2 桥梁维修加固的主要方法
5.4.2.1 桥梁维修加固的一般原则
一 桥梁需要加固的现状
1 .桥梁承载能力不足，按照现行需要通 行的车辆进行验算不能满足强度要求。
评定旧桥承载力可采用理论分析计算或
实际荷载试验的方法。采用理论分析计算法
评定校核旧桥承载力，并确定是否需要加固
时，又可采用以下两种做法：
可编辑ppt
13
（1）采用实际计算应力与容许应力进行大小 比较的方法。即实际荷载作用下构件所产生 的计算应力大于材料实测容许应力则需加固； 反之，采用维修养护即可。
可编辑ppt
10
（4）以下就容易产生缺陷的主要工种作 一概略说明：
①钢筋安装：钢筋网和钢筋骨架在安装中 最容易出现的是安装后钢筋混凝土的保护 层太厚或太薄的问题。
②混凝土的浇注和养生：混凝土浇注不慎 会导致结构出现空洞、蜂窝麻面等缺陷； 养生不足又会使结构出现裂缝。
可编辑ppt
11
③预制构件的安装：预制构件安装不好， 如尺寸出现偏差，断面尺寸有可能不足，从 而使结构强度存在问题。
3 .桥面宽度不足，影响车辆通过能力时， 应进行拓宽加固。
可编辑ppt
15
4 .桥梁局部或整体刚度不足，已影响正常使 用时，为提高其刚度，需进行加固。
5.因战争或遭受特大自然灾害，桥梁受 损需进行抢修工作，以及为保证重车临时通 过桥梁时的安全，需对桥梁进行临时加固。
桥梁上部结构装配式施工技术教案（带案例和例题）
桥梁上部结构装配式施工技术教案（带案例和例题）桥梁上部结构装配式施工技术一、桥梁上部结构装配式施工技术(一)先张法预制梁板1，先张法预制梁板施工工序(1)按预制需要，整平场地，完善排水系统，统筹规划水电管路的布设安装。
(2)根据梁的尺寸、数量、工期确定预制台座的长度、数量、尺寸，台座应坚固、平整、不沉陷，表面压光。
(3)承力台座由混凝土筑成，应有足够的强度、刚度和稳定性，钢横粱受力后，挠度不能大于2mm。
(4)多根钢筋同时张拉时，其初应力要保持一致，活动横梁始终和固定横梁保持平行。
(5)在台座上注明每片梁的具体位置、方向和编号。
(6)将预应力筋(钢绞线)按计算长度切割，在失效段套上塑料管，放在台座上，线两端穿过定位钢板，卡上锚具，用液压千斤顶单束张拉，先张拉中间束，再向两边对称张拉。
(7)按技术规范或设计图纸规定的张拉强度进行张拉，一般为0一初应力一105％σk—持荷2min)—σk (锚固)。
如端横梁刚度大，每根梁可采用同一张拉值。
(8)钢绞线张拉后8h，开始绑扎除面板外的普通钢筋。
(9)使用龙门吊机将涂以脱模剂的钢模板吊装就位，分节拼装紧固，用法兰螺栓支撑，力求接缝紧密，防止漏浆、移位。
(10)用龙门吊机吊运混凝上，先浇底板并振实，振捣时注意不得触及钢绞线，当底板浇至设计标高，将经检查合格的充气胶囊安装就位，用定位箍筋与外模联系，上下左右加以固定，防止上浮，同时绑扎面板钢筋；然后对称、均匀地浇胶囊两侧混凝土，从混凝土开始浇筑到胶囊放气时为止，其充气压力要始终保持稳定；最后浇筑面板混凝土，振平后，表面作拉毛处理。
2．先张法预应力筋张拉操作时的施工要点(1)同时张拉多根预应力筋时，应预先调整其初应力，使相互之间的应力一致。
张拉过程中，应使活动横梁与固定横梁始终保持平行，并应抽查力筋的顶应力值，其偏差的绝对值不得超过按一个构件全部力筋预应力总值的5％，(2)预应力筋张拉完毕后，与设计位置的偏差不得大于5mm，同时不得大于构件最短边长的4％。
道路桥梁常见问题解析及维修加固技术
道路桥梁常见问题解析及维修加固技术摘要：随着我国社会经济快速发展的同时，交通量也持续不断加大，为道路桥梁的工程施工带来了困难和挑战。
道路桥梁在外界环境的不断影响下，其质量及使用功能方面会有一定程度的下降，所以在进行道路桥梁的工程施工时，不仅要关注前期的方案设计，还要重点估测道路桥梁的损伤状况。
本文主要分析了道路桥梁常见的结构病害，并提出了道路桥梁的加固措施，为道路桥梁的结构安全提供了一定的参考。
关键词：桥梁维修；加固技术；结构病害一、道路桥梁常见的结构病害1.桥面铺装层产生裂缝造成桥面铺装层裂缝的原因主要包括：道路桥梁在施工过程中，当温度变化幅度较大的时候会出现裂缝，如今我国的桥面铺装层大部分是半刚性结构，不仅能将铺装层的强度加大，还能提高压实度。
但桥面铺装层会很大程度上受温度波动的影响，尤其是温差较大的北方地区，出现这种裂缝情况的机率较大。
此外还受到车辆行驶的影响，行驶在道路上的车辆经常会出现急刹车以及超载情况，会对桥面造成挤压和磨损，从而导致裂缝的出现。
最后是混凝土的配比出现失误，施工人员对初凝期的锯缝没有掌握准确的时间。
2.路桥地基沉降不均匀当路桥地基沉降不均匀的时候，路桥面就会受力不均匀，造成路桥面出现裂缝。
而出现这种情况的原因，首先是工程前期没有进行合理的设计和勘探，在施工前设计师应该前往施工现场进行勘察，再做出合理的设计图纸；其次是实际施工中操作不规范，可能有偷工减料的情况出现；还会受到环境的作用，如果周围的其他工程打桩深挖不规范，会使工程地基不稳固。
3.梁端头局部破损这种情况的破损是很难修复的，当梁端头塑封出现变形和损坏的情况时，其原因首先为工程前期的设计中存在失误，并没有进行科学的设计，对伸缩量值计算不准确；其次是施工中的操作失误和日后的养护工作不到位，桥梁的结构被破坏，使用年限也会相应减少。
4.混凝土的碳化当空气中的CO2与混凝土中的Ca(OH)2发生化学反应时，会形成新的物质CaCO3，将会造成混凝土炭化，使其PH值不断下降，而混凝土里面的钢筋通常不进行防腐工作，很容易使钢筋被腐蚀，严重可造成安全事故。
桥梁加固的主要方法和实例讲解
病害处置措施
2、更换行车道板和桥面铺装
在行车道板上浇筑均厚10.6cm的桥面铺装， 桥面横坡为1.5%，混凝土强度为C40。为增加其 防水效果，铺装层还需掺入杜拉纤维、减水剂、 微膨胀剂，以防止混凝土微裂纹。杜拉纤维的掺 入量1.5kg/m3；微膨胀剂掺入量30kg/m3；减水剂 掺入量适当即可。
病害处置措施
4、改变纵梁结构形式减少伸缩缝
在维修整治中，为增加桥梁整体性，将桥面 铺装尽可能连续，现有全桥纵梁的变形缝减少4道。 同时将现有伸缩缝也需进行拆除更换。行车道板 和桥面铺装更换后，全桥共设5道伸缩缝，分别设 置于墩、台交界处。伸缩缝规格为SSFB40型伸缩 缝，伸缩缝回填区混凝土强度为C40。
加固措施
2、桥墩盖梁加固
凿除表面混凝土，凿除深度为3cm，误差小于 5mm，对受损截面深度大于3cm处，应增加0.5～ 1cm，保证新鲜混凝土强度达到C30。在侧面和底 面植筋，挂设2525cmφ6钢筋网，喷射C30混凝土， 喷射分两次完成，第一次喷射应保证厚度修复到 原结构尺寸，第二次保证3cm，平均厚度为6cm。
1. T型梁病害
为什么会这样？
怎么办？
2. 支座破损
怎么办？
更换
3. 盖梁、墩柱开裂
3. 盖梁、墩柱开裂
对吗？
A
A 粘贴碳纤维布
粘贴钢板
粘贴钢板（300mmX6mm） A-A
碳纤维布
4. 连续刚构桥箱梁斜裂缝
4. 连续刚构桥箱梁斜裂缝
4. 连续刚构桥箱梁斜裂缝
5. 连续刚构桥箱梁纵向裂缝
局部粘贴钢板 裂缝灌浇、封闭
1
2
1
2
11. 预应力混凝土T梁加固
缺陷
T梁马蹄开裂
