第一章_电力系统基本概念
电力系统分析教案
第一章:电力系统基本概念1.1 电力系统简介电力系统的定义电力系统的基本组成部分电力系统的主要设备及其功能1.2 电力系统的分类交变电力系统与直流电力系统同步电力系统与异步电力系统高压电力系统与低压电力系统1.3 电力系统的运行方式电力系统的正常运行方式电力系统的不正常运行方式电力系统的稳定性和可靠性第二章:电力系统参数与电路模型2.1 电力系统参数电压、电流、功率和能量阻抗、电抗和容抗电力系统的等效电路2.2 电力系统的电路模型单相电路模型三相电路模型2.3 电力系统的相量图相量图的表示方法相量图的应用相量图的绘制与分析第三章:电力系统的稳定性与控制3.1 电力系统的稳定性电力系统稳定性的定义电力系统稳定性的判据电力系统稳定性的分析方法3.2 电力系统的控制电力系统控制的目标电力系统控制的方法电力系统控制的设备及其作用3.3 电力系统的保护与故障处理电力系统保护的作用与分类电力系统保护的方法与设备电力系统故障的类型与处理方法第四章:电力系统的优化与经济运行4.1 电力系统的优化电力系统优化的定义与目标电力系统优化的方法与算法电力系统优化的应用领域4.2 电力系统的经济运行电力系统经济运行的定义与目标电力系统经济运行的优化方法与算法电力系统经济运行的应用领域4.3 电力系统的节能与环保电力系统的节能措施与效果电力系统的环保措施与要求电力系统的可持续发展第五章:电力系统的负荷与短路分析5.1 电力系统的负荷电力系统负荷的分类与特性电力系统负荷的预测与计算电力系统负荷的分配与控制5.2 电力系统的短路分析短路故障的类型与特点短路分析的方法与步骤短路电流的计算与分析5.3 电力系统的保护与故障处理电力系统保护的作用与分类电力系统保护的方法与设备电力系统故障的类型与处理方法第六章:电力系统的传输与分配6.1 电力系统的传输输电线路的类型与特性输电线路的传输能力与损耗输电线路的优化设计与运行6.2 电力系统的分配配电线路的类型与特性配电线路的分配原则与方法配电线路的优化运行与维护6.3 电力系统的电压与无功控制电压控制的重要性与方法无功功率的概念与作用无功补偿设备的类型与配置第七章:电力系统的可靠性评估7.1 电力系统可靠性的指标与计算电力系统可靠性的基本指标电力系统可靠性的统计计算方法电力系统可靠性的评估模型7.2 电力系统的可靠性分析电力系统故障的类型与影响电力系统故障的传播与影响分析电力系统可靠性的优化提高措施7.3 电力系统的可靠性管理电力系统可靠性管理的重要性电力系统可靠性管理的方法与流程电力系统可靠性数据的收集与分析第八章:电力市场的运行与管理8.1 电力市场的概念与结构电力市场的定义与特点电力市场的结构与参与者电力市场的运作机制8.2 电力市场的运行与监管电力市场的运行规则与流程电力市场的监管机构与法规电力市场的竞争与公平性8.3 电力市场的交易与合同电力市场的交易类型与方式电力市场的合同管理与风险控制电力市场的信息技术支持第九章:电力系统的未来发展趋势9.1 电力系统的绿色与可持续发展清洁能源的发展与利用电力系统的绿色转型与减排电力系统的可持续发展战略9.2 电力系统的智能化与自动化智能电网的概念与架构电力系统的自动化控制技术电力系统的信息化与数字化转型9.3 电力系统的新技术与创新新能源技术的发展与应用电力系统的储能技术与需求响应电力系统的微电网与分布式能源第十章:电力系统的案例分析与实践10.1 电力系统的案例分析电力系统故障案例的分析与启示电力系统优化运行案例的分析与借鉴电力市场改革案例的分析与评价10.2 电力系统的实践操作电力系统的模拟与仿真电力系统的实验与测试电力系统的现场实习与操作培训10.3 电力系统的项目管理电力项目的基本流程与管理原则电力项目的风险评估与控制电力项目的质量管理与进度控制重点和难点解析一、电力系统的基本概念和分类:理解电力系统的定义、组成部分以及不同分类方式是理解后续内容的基础。
电力系统分析教案
电力系统分析-教案第一章:电力系统基本概念1.1 电力系统的定义1.2 电力系统的基本组成部分1.3 电力系统的分类1.4 电力系统运行的基本要求第二章:电力系统负荷与电压2.1 电力系统负荷的分类2.2 电力系统负荷的特性2.3 电力系统电压的稳定性2.4 电力系统电压的调整第三章:电力系统网络与短路3.1 电力系统网络的拓扑结构3.2 电力系统网络的基本参数3.3 电力系统短路的类型与特性3.4 电力系统短路的计算与分析第四章:电力系统的稳定性与控制4.1 电力系统稳定性的概念4.2 电力系统稳定的判据与分析方法4.3 电力系统稳定的控制与改进4.4 电力系统稳定的实例分析第五章:电力系统的优化与规划5.1 电力系统优化的目标与方法5.2 电力系统的经济性分析5.3 电力系统的可靠性分析5.4 电力系统规划的实例分析第六章:电力系统中的发电厂6.1 发电厂的分类与基本原理6.2 火力发电厂的结构与工作原理6.3 水力发电厂的结构与工作原理6.4 核能发电厂的结构与工作原理第七章:电力系统的输电网络7.1 输电网络的基本结构与参数7.2 输电线路的电气特性与设计7.3 输电线路的运行与管理7.4 输电网络的优化与控制第八章:电力系统的配电系统8.1 配电系统的基本结构与功能8.2 配电设备的选型与配置8.3 配电系统的运行与管理8.4 配电系统的优化与改进第九章:电力系统的自动化与保护9.1 电力系统自动化的意义与内容9.2 电力系统保护的基本原理与设备9.3 电力系统保护的动作原理与配置9.4 电力系统自动化的实例分析第十章:电力市场的运作与规划10.1 电力市场的概念与结构10.2 电力市场的运行机制与规则10.3 电力市场的规划与建设10.4 电力市场的发展趋势与挑战第十一章:电力系统的环境影响与可持续发展11.1 电力系统对环境的影响11.2 环境影响评估与管理11.3 可持续发展的原则与实践11.4 清洁能源与绿色电力系统第十二章:电力系统的安全与职业健康12.1 电力系统安全的重要性12.2 电力系统安全事故的类型与处理12.3 职业健康与安全管理体系12.4 安全文化与安全事故案例分析第十三章:电力系统的应急与故障处理13.1 电力系统应急响应策略13.2 故障检测与定位技术13.3 故障处理与恢复流程13.4 应急演练与案例分析第十四章:电力系统的改革与创新发展14.1 电力系统改革的动因与目标14.2 市场化改革与电力市场建设14.3 电力系统的创新技术与发展趋势14.4 创新案例分析与启示第十五章:电力系统分析的综合案例研究15.1 电力系统分析案例的选择与分析方法15.2 案例研究的基本步骤与技巧15.3 电力系统分析案例的实施与评估15.4 案例研究的应用与教学意义重点和难点解析第一章:电力系统基本概念重点:电力系统的定义、基本组成部分和分类。
电力系统分析(大学电力专业期末复习资料)
3.为用户提供充足的电能。
1.2 电力系统的电压等级和负荷
一、电力系统的额定电压 电力网的额定电压:我国高压电网的额定电压等级有3kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV等。 1.用电设备的额定电压:与同级电网的额定电压相同。 2.发电机的额定电压:比同级电网的额定电压高出5%, 用于补偿线路上的电压损失。
例1-1 已知下图所示系统中电网的额定电压,试确定发电机和变压 器的额定电压。
G
T1
变压~器T1的二次侧
供电距离较长,其
额定电压应10比kV线路
额定电压高10%
110kV
变T2压器T6k1V的一次绕组与 发电机直接相连,其一 次侧的额定电压应与发 电机的额定电压相同
发电机G的额定电压:UN·G=1.05×10=10.5(kV)
Wa Pmax
pdt
0
Pmax
图 年最大负荷与年最大负荷利用小时数
1.3 电力系统中性点运行方式
我国电力系统中性点有三种运行方式:
中性点不接地 中性点经消弧线圈接地 中性点直接接地
小电流接地系统 大电流接地系统
1、中性点不接地的电力系统
1.正常运行时,系统的三相电压对称,地中无电流流过, 2.当系统发生A相接地故障时 ,A相对地电压降为零,中性
点电压 U 0 U A 0 U 0 U A
UA
U A
U0
IPE
U C
U 0
U B
U C
U B
图1-8 中性点不接地系统发生A相接地故障时的电路图和相量图
第一章 电力系统的基本概念
第一章电力系统的基本概念1-1 电力系统的组成1.1 电力系统的组成电力系统:生产、输送、分配、消费电能的各种电气设备连接而成的整体。
电力网络:电力系统中输送和分配电能的部分。
含变压器和输电线。
电力系统和电力网示意图1-2 电力系统的额定电压和额定频率1.2.1 电力系统的额定电压和额定频率的定义电气设备都是按照指定的电压和频率来进行设计制造的,这个指定的电压和频率,称为电气设备的额定电压和额定频率。
•当电气设备在额定电压和频率下运行时,具有最好的技术性能和经济效果。
1.2.2电力系统的额定电压由上表可以看出:•同一电压等级下,各种设备的额定电压不完全相等;•各电气设备的额定电压之间有一个相互配合的问题。
1.2.2 电力系统的额定电压•电力线路的额定电压:等于系统的额定电压;•发电机的额定电压:比系统的额定电压高5%;•变压器的额定电压:–一次绕组:•直接与发电机相连:等于发电机的额定电压;•不直接与发电机相连:等于系统的额定电压;–二次绕组:比系统的额定电压高10%或5%。
1.2.3 电力系统的额定频率我国规定,电力系统的额定频率:50Hz;简称——工频。
1-3 对电力系统运行的基本要求1.3.1 电力系统运行的特点•不能大量储存;•暂态过程非常短促;•与国计民生密切相关。
1.3.2 电力系统运行的基本要求•供电安全可靠;•优质;•经济;•环保。
1-4 电力系统的接线方式1.4.1 电力系统接线方式的分类•无备用;•有备用。
1.4.2 电力系统主要的无备用接线类型•单回路放射式网络1.4.2 电力系统主要的无备用接线类型•干线式网络1.4.2 电力系统主要的无备用接线类型•树状网络1.4.2 电力系统无备用接线的特点•接线简单;•设备费用少;•运行方便;1.4.2 电力系统无备用接线的缺点•供电可靠性低;•长线路时,线路末端电压偏低。
1.4. 3 电力系统的有备用接线•双回路网络–优点:•简单,运行方便;•供电可靠性高;•电压质量较高。
电力系统分析基础
第一章 电力系统的基本概念一、电力系统简介电力系统的主要元件有发电机、变压器、电力线路和用户的用电设备等。
发电机生产电能,输电线路输送、分配电能,用户使用电能,升压变压器把低电压变为高电压,便于网络传输。
降压变压器将高电压变为低电压,便于用户使用。
这样一个生产电能、输送电能和分配电能、使用电能连接起来的整体称为为电力系统。
二、电力系统运行特点和对电力系统的基本要求1.电力系统的运行特点(1)电能生产、运输、分配及使用的同时性。
(2)电能生产与国民经济和人民生活的密切相关性。
(3)电力系统过渡过程的短暂性。
2.对电力系统的基本要求电力系统根本任务是保证安全、可靠、优质的供电,并最大限度的满足用户电能需求。
因而对电力系统的可靠性有如下要求: (1)尽量满足用户需求。
(2)保证安全可靠的供电。
(3)保证良好的电能质量。
(4)提高系统运行的经济性。
三、电力系统的额定电压1.输电线路的额定电压一般要求线路首端电压比线路额定电压高5%,用电设备的端电压允许偏差为±5%。
线路的平均额定电压等于电力线路首端和末端所连接电气设备额定电压的平均值。
2.发电机的额定电压发电机在线路首端,故其额定电压比线路额定电压高5%。
即:n Gn U U 05.1= 式中: Gn U ——发电机额定电压;n U ——线路额定电压; 3.变压器额定电压变压器一次侧接受电能相当于线路末端,故其额定电压等于线路额定电压;二次侧输出电能相当于线路首端,线路首端电压比线路额定电压高5%,又因变压器带负荷运行时,变压器内部绕组产生电压降,大阻抗变压器这部分电压损耗约为额定电压的5%,因而将大中容量的变压器的二次侧电压再提高5%,即比线路额定电压高10%。
四、电力系统负荷1.负荷按物理性质分为有功负荷和无功负荷。
2.根据对供电可靠性要求分为:一级负荷,二级负荷,三级负荷。
3.负荷曲线是在一段时间内表示负荷随时间变化的规律的曲线。
电力系统分析
九、隐极机和凸极机的电压相量图(出现过,但很少)
十、隐极机的运行极限图(P-Q图)及其限制条件(出现过,但很少)
第三章 电力系统的潮流计算(手算)
一、阻抗支路和导纳支路的功率损耗计算公式 典型题目 • 1)阻抗支路流过各种功率(感性功率、容性功率、纯有功、纯无功
第二章 电力系统元件的数学模型与电力系统的数学模型
• 一、输电线路的参数及其物理意义、单位、耗能参数和蓄能参数;
典型题目:
• 1)电力线路中,电纳参数B主要反映电流流过线路产生的(
)
• A.热效应 B.电场效应
• C.磁场效应 D.电晕损耗
• 2)线路参数中那些参数单位相同;
• 3)线路参数中那些是耗能参数(消耗有功功率)?那些是储能参数
• 1、接线方式 1)无备用接线——用户只能从一个方向获得电能的接线方式,包括单
回路放射式、单回路干线式、单回路链式接线; 2)有备用接线——用户可以从两个或两个以上方向获得电能的接线方
式。包括双回路放射式、干线式、链式极限;环式接线和两端供电方式。 2、特点 1)无备用接线方式: 优点—接线简单、投资少、运行维护方便; 缺点—供电可靠性差 2)有备用接线方式: 双回路放射式: 优点:供电可靠性高、电压质量好; 缺点:投资 大、经济性差 环形接线: 优点;供电可靠性较高、较为经济; 缺点:运行调度 复杂、故障或检修切除一侧线路时,电压质量差,供电可靠性下降。

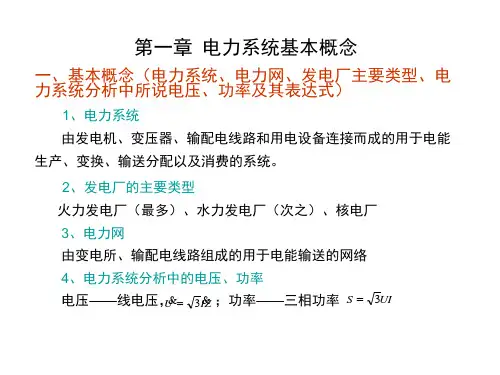

第一章 电力系统基本概念
一、基本概念(电力系统、电力网、发电厂主要类型、电 力系统分析中所说电压、功率及其表达式)
1、电力系统 由发电机、变压器、输配电线路和用电设备连接而成的用于电能 生产、变换、输送分配以及消费的系统。
电力系统的基本概念
对于环式网: 优点:供电可靠且较双回路要经济。 缺点:运行调度复杂,且故障时电压质量差。
两端供电网: 是常见的接线方式,但必须有两个及两个以
上的独立电源。
3、选择接线方式考虑的因素:
供电可靠,有良好的电能质量和经济指标, 经过各种方案的技术、经济比较,而且也要考虑 运行调度灵活和操作安全。
第一章 电力系统的基本概念
第一节 电力系统概述
一、电力系统的形成和发展: 从1831年法拉第发现了电磁感应定律,到1875 年巴黎北火车站发电厂的建立,电真正进入了实 用阶段。
Δ 第一次高压输电技术:
1882年 直流输电(法国)
德普勒(Marcel Depree)用装在米斯巴赫 煤矿的直流发电机功率约为3kw,以 1500~2000VDC沿57km电报线,把电能送至慕 尼黑国际博览会,供给一台电动机,使装饰喷泉 转动。
f=50HZ±0.2 U=UN±5% 波形:正弦波 3、保证系统运行的经济性
三、单一电力系统的联合
优点: 1、提高供电的可靠性; 2、合理地调配用电,降低联合系统的最大负荷,减 小系统发电设备的总装机容量; 3、合理地利用各类发电厂,提高运行的经济性 4、联合系统容量很大,个别负荷的波动对系统电能 质量影响很小
缺点: 需要投资,特别是系统间相距较远时。
第四节 电力系统的接线方式
一、几种典型接线方式的特点: 由地理接线图可见,复杂的接线可以简化分
解为几种典型的接线方式,大致可分成两大类: 无备用和有备用方式。
1、有备用接线方式:
包括单回放射式、干线式和链式网络。即:每 个负荷只能靠一条线路取得电能。见图1-16(a) (b)(c)(P21)
第1章 电力系统的基本概念
发电机的额定电压比电网的额定电压高5%。
1.05UN
UN
1.05UN 1.0UN
0.95UN
变压器的额定电压
1.2.1 电力系统的额定电压
一次绕组:
1.0UN
变压器一次绕组直接与发电机联接时,1.05UN
二次绕组:
1.1UN
内阻抗小于7.5%的小型变压器和供电距离很短的变 1.05UN
压器,
1.2.1 电力系统的额定电压
它包括从发电、变电、输电、配电直到用电这样一个全过程。
动力系统: 电力系统加上发电厂的动力部分,就称为动 力系统。
火电厂的动力部分包括汽轮机、锅炉、供热管道和热用户,水电 厂的动力部分包括水库和水轮机,核电厂的动力部分包括反应堆和 汽轮机。
电力网:电力系统中输送和分配电能的部分称为电力网, 它包括升、降压变压器和各种电压的输电线路。
输电线路: 输送电能
用电设备: 把电能转换成适合用户需要的其他形式 的能量
1.1.1 电力系统的组成
基本概念: 1、电力系统 2、电力网 3、动力系统
发电机
动力部分
电力网
1.1.1 电力系统的组成
负荷
电力系统
动力系统
图1.1动力系统、电力系统和电力网的示意图
1.1.1 电力系统的组成
电力系统:把这些生产、输送、分配和消费电能的各 种电气设备连接在一起而组成的整体称为电力系统,
2)按用途分类 直线杆塔、耐张杆塔、转角杆塔、 终端杆塔、换位杆塔
1.4.1 架空线路的结构
图1.8 架空线路的一个耐张段
4、绝缘子
(1)作用
使导线与杆塔间
保持绝缘
(2)分类 针式绝缘子 悬式绝缘子 瓷横担等
第一章 电力系统的基本概念
二级负荷(尽可能不停电):指电能供应的中断或减少将造成产品产 量和质量的下降,人民生活正常秩序受到影响的用电设备。 三级负荷(允许停电):除一、二级负荷外的用电设备。
1-3电力系统运行应满足的基本要求 1.可靠:保证供电的可靠性
Ø相应措施 电源与电网的建设(西电东送全国联网) 备用调度 设备检修(计划检修→状态检修)
±0.2Hz ±0.5Hz
1-3电力系统运行应满足的基本要求 2.优质:保证良好的电能质量
——电压质量、频率质量、波形质量 (3)波形:以畸变率来衡量
THD =
∑I
n=2
∞
2 n
/ I1
0.38kV: ≤ 5% 10kV: ≤ 4% 35kV: ≤ 3% 110kV: ≤ 2%
U N = ( U a + U b )/2 = (1.05U e + 0.95U e ) /2
等于系统的额定电压(线路平均电压) 2.发电机:规定比系统的额定电压高5%
3.变压器: 一次侧:相当于用电设备,其额定电压与系统相同;与发电 机直接相连时,则与发电机相同。 二次侧:相当于电源,其额定电压应比系统高5%,考虑变压 器内部的电压损耗5%,实际应比线路高10%。
福建电网网架及负荷特点
2009年以后,福建电网500 千伏大环网形成,沿海2-3 回,西部1回。220kV双环网的 结构。
2001年福建与华东实现 联网运行,最大外送电能力 180万千瓦,累计实现外送 电量384.7亿千瓦时。
由于电源主要分布在北 部,负荷中心在沿海南部 地区,主网潮流北电南 送,断面最大输送潮流达 380万千瓦。
电力系统稳态分析
正常稳态分析 计算(U、I、P、Q、f) 电力系统稳态 分析 电 力 系 统 分 析 电力系统暂态分 析 稳定性分析 运行调整和优化
第一章-电力系统基本概念PPT优秀课件
➢1-1 电力系统概述 ➢1-2 电力系统的特点和运行要求 ➢1-3 电力系统的接线方式和电压等级 ➢1-4 三相电力系统的中性点运行方式
第一章 电力系统的基本概念
需
1o 电力系统的组成?
掌
2o 电力系统的特点?
握 的
3o 系统电压等级?
问
4o 各设备额定电压?
题
5o 中性点运行方式?
500kV • 目前国际上实际投运的最高电压等级750kV(加、美、
俄、巴西、南非等国) • 我国晋东南—南阳—荆门特高压交流试验示范工程,
世界上第一条投入商业化运行的1000千伏输电线路
(3)直流输电、紧凑型输电和灵活交流输电
• 直流输电在远距离输电中具有优越性,我国已有 多条±800kV输电线路。
• 电压愈来愈高、容量和规模愈来愈大的区域性、地区性、 全国性甚至跨国性的电力系统
高压?
(2)特高压(1000kV以上)输电的出现与展望
• 习惯上,1~100kV为高压, 100~1000kV为超高压, 1000kV以上为特高压。
• 20世纪60年代国际上开始特高压输电的研究 • 1985年苏联1228km的1150kV,但至今运行于500kV • 20世纪90年代日本300km的1000kV,但至今运行于
对应于一定的输送功率和输送距离应有一最合理的线 路电压。但从设备制造角度和电力工业发展,国家 标准规定标准电压等级
➢ 所谓额定电压,就是发电机、变压器和电气设 备等在正常运行时具有最大经济效益时的电压。
➢ 国家规定了标准电压等级系列,
– 有利于电器制造业的生产标准化和系列化 – 有利于设计的标准化和选型 – 有利于电器的互相连接和更换 – 有利于备件的生产和维修等
第一章 电力系统的基本概念
I CA I CB I CC I C 0 CU
中性点对地电压 U 0 0
30
图2 中性点不接地系统发生A相接地故障时的电路图和相量图
a)电路图 b)相量图
U U A U0 U A U A 0 A U U U U U 在数值上 U U 3U UB B 0 B A BA B C U C U C U 0 U C U A U CA
(2) 230kV,115kV,10.5kV , 3.15kV,37kV,6.3kV
26
电力网的额定电压、传输功率和传输距离之间的关系见表2-2
220 kV及以上:用于大型电力系统的主干线。
110kV:用于中小型电力系统的主干线。
35kV:用于大型工业企业内部电力网。 10kV:常用的高压配电电压,当6kV高压用电设备较多时, 也可考虑用6kV配电。 3kV:仅限于工业企业内部采用 。
22
(3)变压器的额定电压 ★ 一次绕组的额定电压
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时,一次绕组的
额定电压与发电机的额定电压相同。
23
★ 二次绕组的额定电压
变压器二次绕组的额定电压一般比同级电网的额
定电压高10%。
当变压器二次侧输电距离较短,或变压器阻抗较
31
流过故障点的接地电流为: I PE ( I CB I CC )
数值上:
I PE
3I CB
UB 3 XC
3U B 3 3CU 3I C 0 XC
单相接地电流(电容电流)的经验公式: I PE
电力系统的基本概念
非再生能源
随人类的利用而越来越少,总有枯竭之时的能源 例如煤、石油、天然气、核燃料等
-7-
能源及其分类
4. 按能源本身的性质分: 含能体能源
可以直接储存的能源 例如煤、石油、天然气、核燃料、地热、氢能等
过程性能源
800MW及以上。 超超临界压力发电厂,压力26.25MPa,温度600℃ ,PN=1000MW及以
上。目前世界最大机组容量已达1300MW。
(3) 按原动机分
凝汽式汽轮机发电厂 燃气轮机发电厂 内燃机发电厂 蒸汽—燃气轮机发电厂
-16-
一、火力发电厂
(4) 按输出能源分
凝汽式电厂(200MW及以上的机组) 容量大,靠近燃料产区(坑口、矿口),燃烧劣质煤。 电能经高压或超高压线路送往负荷中心,单纯供电。
能源及其分类
2. 按被利用的程度分: 常规能源
在一定的历史时期和科学技术水平下,已经被人们广泛利用的能源 例如煤、石油、天然气、水能等
新能源
古老的能源采用先进的方法加以广泛利用,以及用新发展的技术开发的 能源
例如太阳能、风能、海洋能、地热能、生物质能、氢能、核能等
-6-
能源及其分类
3. 按能否再生分: 可再生能源
我国目前已探明的最大水电站在雅鲁藏布江的墨脱,可装机4380万KW
-36-
二、水力发电厂
优点:发电成本低; 对环境没有污染; 运行灵活方便; 可防洪、灌溉、航运等。
缺点:一次投资大; 建设周期长; 受水文气象影响; 淹没土地、移民搬迁等。
火电和水电的简单比较 火电厂投资相对少,建设工期相对短,但原料储量不如水电丰富,而
电 力 系 统第1章电力系统的基本概念
离列于表1.4中,与220 kV以上电压级相适应的输送功率和输送距离则示于
图1.11。 1.3.3电力系统中性点的运行方式
电力系统的中性点是指系统中星形联结的变压器或发电机的中性点。中性点
的运行方式即指中性点的接地方式,这是与电压等级、绝缘水平、通讯干扰 、接地保护方式、系统结线等多方面相关的复杂问题。
线路、交直流输电系统、交流紧凑型输电线路等输电方式,以及提高输送能
32
力等方面的问题。
5)配电技术主要涉及电能安全技术、电能保质技术、需求预测管理技术等 方面的问题。
6)电力系统运行主要涉及稳态运行分析,暂态过程分析,安全性分析,运
行方式优化等方面的问题。 7)电力系统保护主要涉及故障分析,元件保护、线路保护、系统性故障保
柔性交流输电系统(Flexible AC Transmission System)是在1986年由美 国N.G.Hingorani创建的一种崭新的输电技术
34
图1.14 能量管理系统的功能
35
图1.15 全局能量管理系统示意图
36
FACTS技术是综合电力电子技术、微处理和微电子技术、通信技术和控制技 术而形成的用于控制交流输电的新技术。 FACTS技术包含系统应用技术及其控制器技术。 配电综合自动化(DOA)技术 配电综合自动化(Distribution Overall Automatic)技术是在传统的配电 自动化(DA)的基础上,利用计算机技术、通信技术、数字信号处理技术, 将原来单个自动化装置(量测、监视、保护、控制等)经过设备微机化、性 能软件化、信号数字化、功能集成化、通信局域网化或光缆化(甚至应用通 信卫星)等高新技术改造而成具有综合功能、性能更先进的自动监测控制技 术。
7
第01章-电力系统的基本概念讲解学习
1995年 电力部电力科学院《2020年全国电力发展规划研究报告》 2010年:低方案 — 5.65 亿 kW,高方案 — 6.18 亿 kW 2020年:低方案 — 8.66 亿 kW,高方案 — 10.54 亿 kW
我国电力系统的发展规划: 2020年:13~15 亿 kW 2030年:17~20 亿 kW 2050年:24~26 亿 kW
中国装机容量(亿kW) 0.0185 0.0187 0.0188 0.0196 0.0235 0.0260 0.0300 0.0383 0.0463 0.0629 0.0954 0.1192 0.1286 0.1304 0.1333 0.1406 0.1508 0.1702 0.1799 0.1906 0.2104 0.2377 0.2628 0.2950 0.3392 0.3811 0.4341 0.4715 0.5145 0.5712 0.6302 0.6587
1000 kV 750 kV 500 kV 330 kV
2G 80发0电M机 VA
汽、水轮机>600km380/220V
2=00调0相~2机500 MV双A绕组变压>5器00kmM X X
1M00电0动~1机500 MV自A藕变压1器50~8503k80m/220V 2X00电~8灯00 MVA 三绕组变2压0器0~60M0kmM X
中美1949-2011年发电装机容量发展对比
第一章:电力系统的基本概念
电力系统的基本概念 电力系统的组成 电力系统的额定电压和额定频率 对电力系统运行的要求 电力系统的接线方式
电力系统分析课程的主要内容
电力系统的基本概念—系统组成
输电 发 电
用电
配电
电力系统的基本概念—系统组成
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
需 掌 握 的 问 题
电力系统的组成
火电厂 用 户 风电场
升压变压器 高压输电网 降压变压器
水电厂
1-1 电力系统概述
一、电力系统的组成
(1)电力系统:生产、输送、分配 与消费电能的系统。包括:发电机、 电力网和用电设备组成。 (2)电力网:电力系统中输送与 分配电能的部分。 (3)动力系统:动力部分与电力 系统组成的整体。
第一章 电力系统的基本概念
1-1 电力系统概述
1-2 电力系统的特点和运行要求
1-3 电力系统的接线方式和电压等级
1-4 三相电力系统的中性点运行方式
第一章 电力系统的基本概念
1o 电力系统的组成?
2o 电力系统的特点? 3o 系统电压等级? 4o 各设备额定电压? 5o 中性点运行方式?
运行变量与时间t有关,描述其特性要用微分方程
1-2 电力系统的特点和运行要求
一、电力系统的运行特点
与国民经济各个部门、国防和日常生 活之间的关系都很密切 电能不能大量储存
电能的生产、输送、分配和使用同时进行
电力系统的暂态过程十分迅速
过电压暂态过程只有微秒到毫秒数量级 发生故障到系统失去稳定性 几秒 事故引起系统全面瓦解 以分钟计
对电能质量的要求比较严格
频率、电压偏移、电压波形
二、对电力系统运行的基本要求
保证系统运行的安全可靠性
系统必须有足够的电源容量和合理布局 电网结构合理
必要时采取提高稳定性的措施
第一级负荷、第二级负荷、第三级负荷
保证良好的电能质量 保证系统运行的经济性 环保问题
1-3 电力系统的接线方式和电压等级
二、电力工业发展概况
1.电力系统的发展历程 2.中国电力系统的发展现状
1.电力系统的发展历程 (1)电力系统的出现与发展
直流?交流?
• 1831年法拉第发现了电磁感应定律 低压直流 • 1882年在法国首先实现了电压在1kv以上的直流输电,输 送功率只有1.5kW,但传输距离达到57km,形成了世界上 第一个完整的电力系统,它包含发电、输电和用电。 • 在1891年制成三相变压器和三相异步电动机的基础上, 首次在德国实现了三相交流输电,它由95V、230kVA的水 轮发电机,经变压器升压至15 200V,将功率传送到 178km以外的法兰克福,然后用两台变压器降压至112V, 分别供给照明负荷和一台异步电动机驱动75kW的水泵, 从而形成了现代电力系统的雏形。三相交流制取代了以 前的直流系统 • 电压愈来愈高、容量和规模愈来愈大的区域性、地区性、 全国性甚至跨国性的电力系统
发电集团
华能、国电、大唐、华电、中电投五大国有发电集团
三、电力系统的运行状态
表征运行状态的参数:电压U、电流I、功率P&Q、频率f
1.稳态:正常的、变化相对比较缓慢以至可 以忽略的运行状态
运行变量与时间t无关,描述其特征可用代数方程
2.暂态:非正常的、变化较大以至引起系统 从一个稳定运行状态到向另一个稳定运行 状态过渡的运行状态
2.中国电力工业的发展现状
(1)根据国家电力公司正式公布的数据,解放后50年来全 国总装机容量和年发电量的增长情况分别如图1和图2所示。
图1. 1949–1998年全国 总装机容量变化情况
图2. 1949–1998年全国 年发电量变化情况
(2)中国电力系统格局 电网公司
1)国家电网公司 成立于2002年12月29日. 2006年中国电力生产情 况全国发电量达到28344亿千瓦时。 华北电网(山东,北京,河北,山西,天津) 华东电网(上海,江苏,浙江,安徽,福建) 华中电网(河南、湖北、湖南、江西、四川、重庆) 东北电网(辽宁,吉林,黑龙江,内蒙古的赤峰和通辽) 西北电网(陕西,甘肃,宁夏,新疆,青海) 2)南方电网公司 于2002年12月29日成立。下设两个分公司和五个全 资子公司,分别是超高压输变电公司、电力财务公司,广东、云南、 广西、贵州和海南电网公司。
一.电力系统的电气连接方式
图1 无备用接线方式
(a)放射式 (b)干线式样 (c)ห้องสมุดไป่ตู้链式
图2 有备用接线方式
(a) 放射式样 (b) 干线式 (c) 链式 (d) 环式 (e) 两端供电网络
二、电力系统的额定电压和额定电压等级
1.电力输送中电压与输送容量的关系
S 3UI
S一定时,U越高,I越小,导线等载流部分的截面积
越小 ,投资越小,电能损耗越小;U越高,对绝缘
要求高,杆塔、变压器、断路器等绝缘投资大。 对应于一定的输送功率和输送距离应有一最合理的线 路电压。但从设备制造角度和电力工业发展,国家 标准规定标准电压等级
所谓额定电压,就是发电机、变压器和电气设 备等在正常运行时具有最大经济效益时的电压。
国家规定了标准电压等级系列,
(3)直流输电、紧凑型输电和灵活交流输电
• 直流输电在远距离输电中具有优越性,我国已有 多条±800kV输电线路。 • 高自然功率的紧凑型输电线路(俄罗斯、巴西), 我国500kV紧凑型输电线路北京昌平到房山。 • 灵活输电又称柔性输电可以跟灵活的调节电网功 率,国外已有较广泛应用。 • 其他:超导输电、低温输电、多相输电。
高压?
(2)特高压(1000kV以上)输电的出现与展望
• 习惯上,1~100kV为高压, 100~1000kV为超高压, 1000kV以上为特高压。 • 20世纪60年代国际上开始特高压输电的研究 • 1985年苏联1228km的1150kV,但至今运行于500kV • 20世纪90年代日本300km的1000kV,但至今运行于 500kV • 目前国际上实际投运的最高电压等级750kV(加、美、 俄、巴西、南非等国) • 我国晋东南—南阳—荆门特高压交流试验示范工程, 世界上第一条投入商业化运行的1000千伏输电线路
– 有利于电器制造业的生产标准化和系列化 – 有利于设计的标准化和选型 – 有利于电器的互相连接和更换 – 有利于备件的生产和维修等
应选择最合适的额定电压等级。
2. 额定电压等级:
除西北地区外:500kV,220kV,110kV,35kV,10kV 西北地区:750kV,330kV,220kV,10kV,35kV,10kV. 220kV及以上:大电力系统的主干线;
