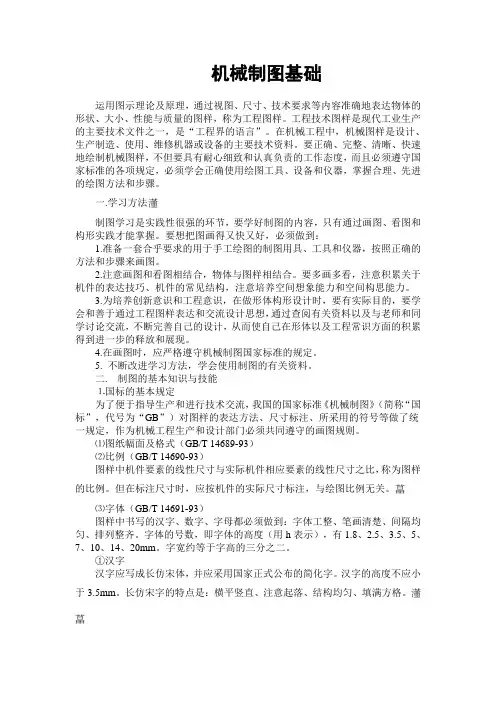

机械制图基础

机械制图基础

先要弄懂画法几何中的点线面体等的通常性质,通用方法.相贯线. 机械制图组合体的视图和尺寸，机件形状的常用表达方法，轴测图，机械图概述，紧固件齿轮弹簧和焊接件等的画法，零件图，装配图，立体表面展开。

另外：

首先，要多注意观察，观察各种模型和机械零件，熟悉它们在不同视角下的样子，然后把它们画成草图。想我当年，不可能为了画个水库就跑到水库上看看，只能先从基本几何形体和模型入手。

第二点，对于制图的一些理论和概念要搞懂，比如三视图是怎么形成的？一旦把这些理解了，就会轻松很多。

第三，注意练习，循序渐进，一般课本上都会讲制图步骤，先按着他的来，比着课本上的图画，先把课本上的图搞懂。随着练习理解制图的理论和概念，总结制图技巧。有的理论实在理解不了，可尝试着用高中的立体几何论证一下。

第四，经常看图纸，你那里没有图书馆吗？没有的话就上外面的公共图书馆去借。没有机械制图就看建筑制图，它们的理论都是相通的。你要尝试让图纸上的东西在你的头脑里形成模型，而且是3D的。

第五，你将来一定会学计算机制图的，也可以结合电脑帮助你理解。

学习制图能够达到别人画的图你能看懂，你画的图别人理解不错就行了。

我看你老强调有答案的习题，其实这方面的材料是很少的。我当年学制图的时候，我把我们学校的图书馆都翻过来了，只一本不伦不类的建筑制图的练习册，水利制图的练习根本就没有，后来我还得找建筑系的借了一些书；虽然练习册很少，但是图纸倒是很多。

你可以看图纸啊。你们那总会有机械的、零件的图纸吧。

你先把图纸看懂了，再比着葫芦画瓢。

一定要遵守制图步骤。：

公式表达

标准偏差(Std Dev,Standard Deviation) -统计学名词。一种量度数据分布的分散程度之标准，用以衡量数据值偏离算术平均值的程度。标准偏差越小，这些值偏离平均值就越少，反之亦然。标准偏差的大小可通过标准偏差与平均值的倍率关系来衡量。标准偏差公式：S = Sqrt[(∑(xi-x拨)^2) /（N-1）]公式中∑代表总和，x拨代表x的均值，^2代表二次方，Sqrt代表平方根。例：有一组数字分别是200、50、100、200，求它们的标准偏差。x拨= (200+50+100+200)/4 = 550/4 = 137.5 S^2 = [(200-137.5)^2+(50-137.5)^2+(100-137.5)^2+(200-137.5)^2]/(4-1) 标准偏差S = Sqrt(S^2) STDEV基于样本估算标准偏差。标准偏差反映数值相对于平均值(mean) 的离散程度。编辑本段语法STDEV(number1,number2,...) Number1,number2,... 是对应于总体中的样本的1 到30 个数字参数。编辑本段说明忽略逻辑值（TRUE 和FALSE）和文本。如果不能忽略逻辑值和文本，请使用STDEVA 函数。STDEV 假设其参数是总体中的样本。如果数据代表整个样本总体，则应使用函数STDEVP 来计算标准偏差。此处标准偏差的计算使用“无偏差”或“n-1”方法。

STDEV 的计算公式如下：编辑本段标准偏差的计算步骤标准偏差的计算步骤是：步骤一、(每个样本数据－样本全部数据之平均值)。步骤二、把步骤一所得的各个数值相加。步骤三、把步骤二的结果除以(n - 1)（“n”指样本数目）。步骤四、从步骤三所得的数值之平方根就是抽样的标准偏差。编辑本段例子假设有

10 件工具在制造过程中是由同一台机器制造出来的，并取样为随机样本进行断裂强度

测量。

St1 St2 St3 St4 St5 St6 St7 St8 St9 St10 公式说明（结果）

1345 1301 1368 1322 1310 1370 1318 1350 1303 1299 =STDEV([St1],

[St2], [St3], [St4],

[St5], [St6], [St7],

[St8], [St9], [St10])

断裂强度的标准偏

差(27.46391572)

编辑本段标准差标准差也被称为标准偏差，或者实验标准差，标准差(Standard Deviation)各数据偏离平均数的距离（离均差）的平均数，它是离差平方和平均后的方根。用σ表示。因此，标准差也是一种平均数。标准差是方差的算术平方根。标准差能反映一个数据集的离散程度。平均数相同的，标准差未必相同。例如，A、B两组各有6位学生参加同一次语文测验，A组的分数为95、85、75、65、55、45，B组的分数为73、72、71、69、68、67。这两组的平均数都是70，但A组的标准差为17.08分，B组的标准差为2.16分，说明A组学生之间的差距要比B组学生之间的差距大得多。编辑本段标准偏差与标准差的区别标准差(Standard Deviation)各数据偏离平均数的距离（离均差）的平均数，它是离差平方和平均后的方根。用σ表示。因此，标准差也是一种平均数。标准差是方差的算

术平方根。标准差能反映一个数据集的离散程度。平均数相同的，标准差未必相同。例如，A、B两组各有6位学生参加同一次语文测验，A组的分数为95、85、75、65、55、45，B组的分数为73、72、71、69、68、67。这两组的平均数都是70，但A组的标准差为17.08分，B组的标准差为2.16分，说明A组学生之间的差距要比B组学生之间的差距大得多。标准偏差(Std Dev,Standard Deviation) - 统计学名词。一种量度数据分布的分散程度之标准，用以衡量数据值偏离算术平均值的程度。标准偏差越小，这些值偏离平均值就越少，反之亦然。标准偏差的大小可通过标准偏差与平均值的倍率关系来衡量。标准偏差(Std Dev,Standard Deviation) - 统计学名词。一种量度数据分布的分散程度之标准，用以衡量数据值偏离算术平均值的程度。标准偏差越小，这些值偏离平均值就越少，反之亦然。标准偏差的大小可通过标准偏差与平均值的倍率关系来衡量。标准偏差公式：S = Sqr(∑(xn-x 拨)^2 /(n-1)) 公式中∑代表总和，x拨代表x的算术平均值，^2代表二次方，Sqr代表平方根。例：有一组数字分别是200、50、100、200，求它们的标准偏差。x拨= (200+50+100+200)/4 = 550/4 = 137.5 S^2 = ((200-137.5)^2+(50-137.5)^2+(100-137.5)^2+(200-137.5)^2)/(4-1) = (62.5^2+(-87.5)^2+(-37.5)^2+62.5^2)/3 = (3906.25+7656.25+1406.25+3906.25)/3 = 16875/3 = 5625 标准偏差S = Sqr(5625) = 75

液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。

液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。

液压传动的基本原理：液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。

在液压传动中，液压油缸就是一个最简单而又比较完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的基本原理。
