热轧带钢板形的研究与控制

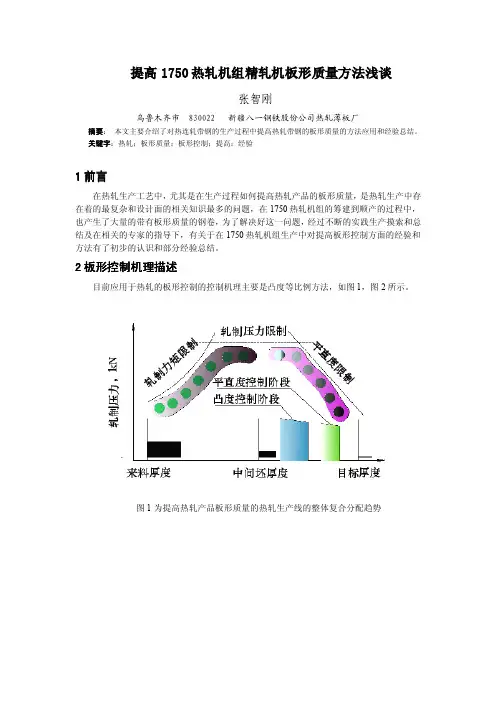

热轧精轧机板形控制操作方法和经验浅谈
OS 机架水平 DS
OS≥DS OS≥DS OS≥DS OS≥DS
水平度最大范围
≤0.15mm/3m ≤0.15mm/3m ≤0.15mm/3m ≤0.15mm/3m
支持辊轧制 吨位
8 万吨 8 万吨 8 万吨 6 万吨
水平度要求
精轧 机的下支 撑辊水平度倾斜方 向必须一致，同时下 支撑辊的水平度应 该≤0.05mm/m
轧机传动侧和操作侧的 HGC 动作不同步、响应不同步、活套在工作时有机械干涉，及 轧机之间的侧导板和过渡板存在着不利于钢带自由通过的因素，这些都是影响板形提高的最 基本的因素。AGC、AFC 自动闭环和开环控制功能的影响因素，由于外方调试的这些自动 控制功能时处于技术保密顾虑不是太充分的给 1750 热轧职工培训，导致有可能在使用的方 法不正确导致增加了堆钢的次数。同时，VAI 制作的自动控制功能是否有自身的缺陷和尚未 调试优化，导致了功能在工作时发生堆钢和轧烂的事故，这些都是影响到堆钢和轧烂的软件 方面的因素。
是否均匀的主要因素。精轧机的入口擦拭器和出口切水板对工作辊轧制时的紧密配合是提高 板形控制的基础工作，轧制薄规格时必须要求切水板精密结合。另外还要扼制精轧区的冷却 水对带钢的不规则冷却和异常冷却对轧制的钢卷的断面的不规则带来的温度不均匀的影响。 3.4.4 操作工调整时的方法对板形控制和提高的影响：
粗轧中间坯操作侧和传动侧的厚度偏差对精轧板形控制有明显的影响因素：粗轧轧出的 中间坯在操作侧和传动侧的厚度偏差值小于±1mm 时，精轧机控制板形比较空难。 粗轧轧 出的中间坯在操作侧和传动侧的厚度偏差值小于±1mm 时，中间坯在不存在明显的镰刀弯 时，精轧的轧制稳定性较好。 3.3 中间坯的横截面温度差对板形控制的影响因素：
通过用这样的操作方法，操作员充分的把握好对轧机在整体单个轧制计划中的稳定状态 的控制的几个重要的阶段。在前一个阶段的快速的调整中要把带尾的形状也要仔细观察，同 时结合对侧导板的夹紧间隙控制，使轧制计划在轧制到薄规格的主题材前进入轧机的稳定状 态，为轧制主题材做好一定的良好基础。对于状态不好的轧机或着对于试验比较高的轧制带 钢就要使轧机的稳定状态要控制的更高和更充分，可以相应的就增加更多的易轧材帮助操作 工充分的调平轧机。
热轧带钢生产中的板形控制
热轧带钢生产中的板形控制是指通过有效的生产工艺和控制措施，使得热轧带钢的板形达到设计要求，保证其质量和使用性能。
板形是指热轧带钢在轧制过程中产生的纵横向偏差，包括厚度不均匀、横向偏斜、波浪形状等。
合理的板形控制不仅能提高产品的表面质量、平坦度和尺寸精度，还能减少废品率和提高生产效率。
本文将从板形控制的重要性、主要影响因素和改善措施等方面进行分析和探讨。
一、板形控制的重要性热轧带钢的板形控制对产品质量和性能至关重要，具有以下重要性：1. 保证产品的平整度和尺寸精度。
合理的板形控制可以减少热轧带钢在轧制过程中产生的纵横向偏差，从而提高产品的平整度和尺寸精度，确保产品符合设计要求。
2. 改善产品的表面质量。
板形不均匀会导致带钢表面产生波浪、皱纹等缺陷，降低产品的表面质量。
通过有效的板形控制，可以减少这些缺陷的发生，提高产品的表面光洁度和平坦度。
3. 减少废品率和提高生产效率。
不合格的板形会导致产品剪切不良、卷取不良等问题，增加废品率。
通过优化板形控制，可以减少废品率，提高产品的一次成型合格率，提高生产效率。
二、主要影响因素热轧带钢的板形受到多个因素的影响，主要包括以下几个方面：1. 轧制工艺参数。
轧制工艺参数对板形的影响是最直接和关键的。
包括轧制温度、轧制速度、带材的展宽比、轧辊的形状等。
合理的调整和控制这些参数，可以有效地改善板形。
2. 带钢的翘曲性能。
带钢的翘曲性能取决于材料的力学性能和内应力状态。
当带钢的翘曲性能较差时，易出现板形不佳的现象。
3. 轧机设备的状态。
轧机设备的磨损程度、轧辊的偏差和挠度等都会对板形产生影响。
定期检查和维护轧机设备，保持其正常状态，对于控制板形至关重要。
4. 轧机辊系布置。
轧机辊系布置的合理性会对板形产生直接影响。
轧机辊系的过柱、过程和反曲等布置方式，可以通过对带材的实际形变过程进行控制，达到改善板形的效果。
三、改善措施为了控制热轧带钢的板形，可以采取以下措施：1. 合理调整和控制轧制工艺参数。
热轧带钢生产中的板形控制
热轧带钢生产中的板形控制是保证产品质量的关键环节之一。
板形控制主要包括轧制工艺参数的调整和辊系结构的优化两方面。
本文将从这两个方面进行详细的介绍。
一、轧制工艺参数的调整1. 温度控制：热轧带钢的温度对板形控制有着重要影响。
过高的温度会导致带钢热膨胀，从而产生较大的板凸度；过低的温度则会导致带钢冷却过快，使得带钢变形不均匀。
因此，必须对热轧带钢的温度进行精确控制，确保其在适宜的温度范围内进行轧制。
在实际生产中，可以通过控制热轧带钢的加热温度、热轧温度和冷却方式等来实现温度控制。
可以采用先控制热轧带钢的加热温度，确保钢坯达到适宜的温度范围，然后通过控制热轧带钢的入口温度和轧制温度来进一步调整温度进行控制。
同时，还可以优化冷却方式，如采用水冷、风冷等方法进行冷却，以达到更好的板形控制效果。
2. 速度控制：热轧带钢的速度对板形控制同样具有重要影响。
速度过快会导致拉伸应力过大，从而使板形产生波状或弓形变形；速度过慢则会导致带钢在轧制过程中受到过多的应力作用，导致板形不稳定。
因此，在热轧带钢的生产过程中，需要对轧制速度进行合理的控制。
可以通过调整轧机的传动装置、辊道的排列方式、模块的配比等来实现速度控制。
同时，还可以通过控制轧机的压下量、变形度等工艺参数来进一步调整速度进行控制。
3. 张力控制：热轧带钢的张力对板形控制同样具有重要影响。
张力过大会导致带钢产生不均匀的塑性变形，从而使板形产生波状或弓形变形；张力过小则会导致带钢发生塑性回弹，导致板形不稳定。
因此，在热轧带钢的生产过程中，需要对张力进行精确的控制。
可以通过调整轧机的辊道间隙、调整轧机的压下量、调整轧机的传动装置等来实现张力控制。
同时，还可以采用张力控制系统进行实时的张力监测和调整，以确保带钢在轧制过程中保持适宜的张力。
二、辊系结构的优化1. 辊系选择：辊系的选择对板形控制具有重要影响。
辊系的结构参数、辊型和辊材质等都会对板形产生影响。
合适的辊系选择可以实现板形的稳定控制，提高产品的表面质量和机械性能。
热轧带钢生产中的板形控制
热轧带钢生产中的板形控制导言热轧带钢是广泛应用于各行各业的一种重要材料，其生产质量直接关系到各领域的使用效果。
在热轧带钢生产过程中，板形控制是保证带钢质量稳定的重要环节。
本文将介绍热轧带钢生产中的板形控制方法及其关键环节。
热轧带钢的板形控制方法热轧带钢的板形控制是通过控制轧制力、温度、轧制参数、板形机构和辊系质量等一系列环节来实现的。
下面将分别介绍各环节的作用和控制方法。
轧制力控制轧制力是热轧带钢生产中的重要参数之一，其大小直接影响着带钢的板形。
一般来说，轧制力越大，带钢的板形越难控制。
因此，正确控制轧制力是实现板形控制的重要手段之一。
控制轧制力的方法包括调整轧辊直径、倾斜角度和绕组角度等。
其中，减小轧辊直径可以减小轧制力；合理地调整倾斜角度和绕组角度可以使轧制力分布更加均匀，从而减少板形变形。
温度控制温度是热轧带钢生产中影响板形的另一个重要因素。
带钢的温度会影响其塑性变形，从而影响轧制力的大小和分布。
因此，正确控制带钢温度也是实现板形控制的重要手段之一。
控制带钢温度的方法包括合理设置加热炉的进出口和布置，对带钢进行预弯曲等。
其中，合理设置加热炉的进出口和布置可以控制带钢的温度分布，从而减少板形变形；预弯曲则可以在热轧压下后通过弹性复原抵消因轧辊形变引起的板形变形。
轧制参数控制轧制参数也是热轧带钢生产中影响板形的重要因素之一。
其中，轧制速度、轧制行程、辊系间距等参数都会影响带钢的板形。
因此，在热轧带钢生产中必须通过控制这些参数来实现板形控制。
正确控制轧制参数可以通过合理设置轧制参数和充分利用各项设备的功能来实现。
例如，通过预弯曲或者预拉伸来调整轧制参数，从而减小带钢的板形变形；通过调整辊系间距等参数，可以减少轧制力分布的不均匀性，进而减少带钢的板形变形。
板形机构控制板形机构是热轧带钢生产中起到非常重要作用的设备，其主要作用是通过改变辊系的几何形状来实现带钢的板形控制。
板形机构在生产中可以通过控制机构的布置、调整机构的形状等来实现板形控制。
热轧板凸度控制的探讨

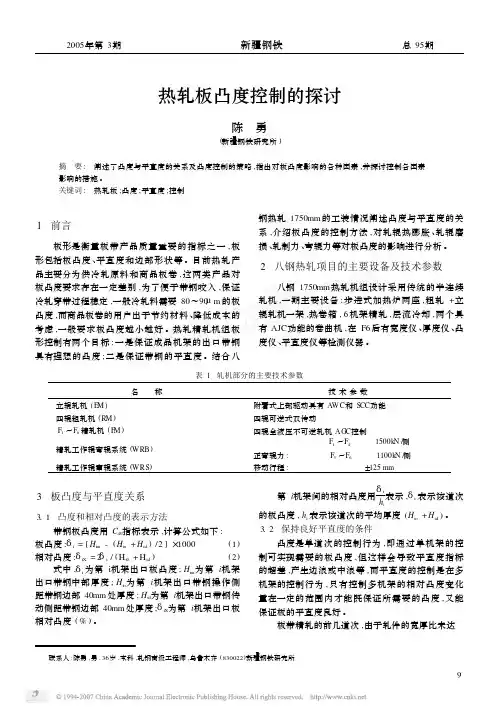

热轧板凸度控制的探讨陈 勇(新疆钢铁研究所)摘 要: 阐述了凸度与平直度的关系及凸度控制的策略,指出对板凸度影响的各种因素,并探讨控制各因素影响的措施。
关键词: 热轧板;凸度;平直度;控制1 前言板形是衡量板带产品质量重要的指标之一,板形包括板凸度、平直度和边部形状等。
目前热轧产品主要分为供冷轧原料和商品板卷,这两类产品对板凸度要求存在一定差别,为了便于带钢咬入,保证冷轧穿带过程稳定,一般冷轧料需要80～90μm的板凸度,而商品板卷的用户出于节约材料、降低成本的考虑,一般要求板凸度越小越好。
热轧精轧机组板形控制有两个目标:一是保证成品机架的出口带钢具有理想的凸度;二是保证带钢的平直度。
结合八钢热轧1750mm的工装情况阐述凸度与平直度的关系,介绍板凸度的控制方法,对轧辊热膨胀、轧辊磨损、轧制力、弯辊力等对板凸度的影响进行分析。
2 八钢热轧项目的主要设备及技术参数八钢1750mm热轧机组设计采用传统的半连续轧机,一期主要设备:步进式加热炉两座,粗轧+立辊轧机一架,热卷箱,6机架精轧,层流冷却,两个具有AJC功能的卷曲机,在F6后有宽度仪、厚度仪、凸度仪、平直度仪等检测仪器。
表1 轧机部分的主要技术参数名 称技术参数立辊轧机(E M)附着式上部驱动具有AWC和S CC功能四辊粗轧机(R M)四辊可逆式双传动F1～F6精轧机(F M)四辊全液压不可逆轧机AGC控制精轧工作辊弯辊系统(WRB) F1～F4 1500k N/侧正弯辊力: F5～F6 1100k N/侧精轧工作辊窜辊系统(WRS)移动行程: ±125mm3 板凸度与平直度关系3.1 凸度和相对凸度的表示方法带钢板凸度用C40指标表示,计算公式如下:板凸度:δi=[H i m-(H io+H id)/2]×1000(1)相对凸度:δi X=2δi/(H i0+H id)(2) 式中,δi 为第i机架出口板凸度;Hi m为第i机架出口带钢中部厚度;Hio为第i机架出口带钢操作侧距带钢边部40mm处厚度;Hid为第i机架出口带钢传动侧距带钢边部40mm处厚度;δiX为第i机架出口板相对凸度(%)。
热轧带钢生产中的板形控制
热轧带钢生产中的板形控制，重要性不可忽视。
板形是指带钢在加热、轧制、冷却等工艺过程中所产生的板材几何形状的特征。
优秀的板形控制可以保证带钢的质量和性能，提高产品的市场竞争力。
板形控制主要涉及到工艺设计、机械设备、工艺参数和辅助控制手段等方面。
下面将详细介绍板形控制的相关内容。
首先，工艺设计是实现优秀板形控制的基础。
工艺设计要充分考虑加热炉、轧机和冷却设备等的配套性能和优化布置。
加热工艺设计要合理控制加热温度和速度，避免板材表面烧伤和内部结构变形。
同时，轧机的选择和布置要符合板材的特性，保证板材的厚度均匀性、宽度偏差和形状控制的稳定性。
冷却设备的设计要满足板材的冷却速度和控制要求，避免板材的变形和缺陷。
其次，机械设备对板形控制起到至关重要的作用。
加热炉要具备恒温、均匀加热的能力，避免板材局部温度差异引起的变形。
轧机要具备高质量的轧辊、轧制力控制等功能，确保板材的均匀变形和良好的表面质量。
冷却设备要有合理的布置和冷却参数，保证板材在冷却过程中的形状稳定。
第三，工艺参数的选择和调整对于板形控制具有重要意义。
加热温度和速度要控制在合理范围内，避免板材表面和内部温度梯度过大引起的变形。
轧制力、轧制速度和轧制间隙要根据板材的性质和要求进行合理的调整，保证板材的均匀变形和形状稳定。
冷却温度和速度等参数要控制在合理的范围内，避免板材在冷却过程中的变形和缺陷。
最后，辅助控制手段的应用可以提高板形控制的精度和稳定性。
例如，引入轧制力控制系统、辊形调整系统和垫板调整系统等，可以实时监测和调整轧机的工作状态，及时纠正板材的偏差和变形。
同时，利用数字化技术和智能控制系统，对板形控制进行实时监测和数据分析，提高板形控制的效果和精度。
总之，热轧带钢生产中的板形控制是一项复杂而关键的工作。
通过合理的工艺设计、优质的机械设备、合理的工艺参数和先进的辅助控制手段的应用，可以实现优秀的板形控制，提高带钢产品的质量和竞争力。
热轧带钢线板形控制
热轧带钢线板形控制研究[摘要]：在热轧带钢的生产中，板形问题是经常出现和必须加以控制的问题。
随着客户对热轧带钢要求的不断提升，以及热轧带钢产品薄规格化。
如何提高板形质量，成为了热轧带钢产品质量提升的重要影响因素。
也是各轧钢厂需长久研究的课题。
[关键词]：热轧带钢板形分类控制研究中图分类号：tg333.7+1 文献标识码：tg 文章编号：1009-914x（2012）20- 0010-01热轧卷板【hot rolled coils 】是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
由于热连轧钢板产品具有强度高，韧性好，易于加工成型及良好的可焊接性等优良性能，因而被广泛应用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。
板形是热轧板带产品的一项重要的质量指标。
板形包括带钢整体形状（横向、纵向）以及局部缺陷。
带钢的截面形状（profile）和平直度（flatness）是描述板形的两个重要方面。
截面形状反映的是带钢沿板带宽方向的几何外形，平直度反映的是带钢沿长度方向的平坦形状。
截面形状和平直度是相互影响，相互转化的，共同决定了带钢的板形质量。
1.热轧带钢的板形分类板形直观来说是指板带材的翘曲度，其实质是板带材内部残余应力的分布。
只要板带材内部存在残余应力，即为板形不良。
如残余应力不足以引起板带翘曲，称为“潜在”的板形不良；如残余应力引起板带失稳，产生翘曲，则称为“表观”的板形不良。
（1）理想板形。
理想板形应该是平坦的，内应力沿带钢宽度方向上均匀分布。
当去除带钢所受外应力和纵切带钢时，热轧带钢板形仍然保持平直。
（2）潜在板形。
潜在板形产生的条件是内部应力沿带钢宽度方向上不均匀分布，但是带钢的内部应力足以抵制带钢平直度的改变。
带钢热轧过程板形控制设定计算数学模型PPT课件
h—带钢厚度； kcr—板材翘曲临界应力系数。
EP、vp—带钢材料的杨氏模量和泊松比。
10
板材翘曲临界应力系数 kcr 的取值
冷轧宽带钢： 产生边波时kcr=12.6，产生中波时则kcr=17.0。 热轧宽带钢：(1700轧机，带宽1000mm) 产生边波时kcr=14，产生中波时kcr=20。
11
外形 g
延伸分布
~200mm
ΔL/L
g—中心波 图1-1 板形缺陷的种类
a—侧弯；b—中波；c—边波；d—侧边波； e—近边波；F—复合波；g—中心波
9
(1) 带钢翘曲的力学条件
根据塑性力学的研究结果钢板发生翘曲的力学条 件可以表示为：
cr
kcr
2Ep 12(1p)
h2 B
(1-1)
式中：cr—带钢发生翘曲的临界应力；B—带钢宽度；
相对长度差，以mon/cm表示：
s
104
L Lb
(1-5)
b 为测量长度差 L 两点间的距离
18
加拿大的板形表示方法
加拿大铝公司取横向上最长和最短纵条之间的相 对长度差作为板形单位，称为I单位；一个I单位相当于 相对长度差为10-5，板形表示(1-6)式。
St
105 L L
(1-6)
式中：∑St—带钢板形, I—10-5； ΔL—带钢纵向延伸差，mm； L—最短纵条的长度，mm。
14
常用的良好板形几何关系
设轧前带钢中心和边部的厚度分别为Hc和He， 轧后相应的厚度为hc和he，由式(1-3) 得：
h c h e h c H c h c h e H c H e h c h e h e
H c H e h e H e h e
太钢热轧板形控制方法研究
ｌ
ｈ２ Ｆ
ｈ ３ ｈｖ ｈＦ 。 Ｆ ４ ５
ｎ
Ｃｍ ；
（ ）Ｆ ３ ６用 于平 直度 反 馈 控 制 ， 以最 终保 证 平 直 ， 度 。如果平 直度反 馈控制 调节量 过大 ，进 而会影 响到
收 稿 日期 ：２ １－４１ ；修 回 日期 ：２ １ －６１ ０００ —３ ０ ００ ８
（ ）通过 Ｆ － Ｆ １ Ｏ ２凸度调 节段 ， Ｆ 使 ２出 口凸度达
到相 对 目标 凸度 ，即满 足 ：
ＣＦ 一 ｒｃ ｈｚ ２
其 中 ：Ｃ 。 Ｆ 为 ２出 口凸度 ；Ｃ Ｆ Ｆ为 ６出 口凸度 ； Ｆ 为
１ １ 轧 辊 配 置 ．
近年来 ，随着 工业用 户 自身 自动化 水平和节 能要 求 的不断提 高 ，板形 精度难 以满 足市场 日趋严苛 的质 量要求 ，板形 质量 的提升 已成 为 热轧带钢 提高 品质的 主攻方 向。 板形 控制 的关键指 标是 凸度和平 直度控 制 ， 为保 证 良好 的 板形 控 制 ，各 生 产线 相 继 采 用 了 Ｃ ＶＣ 辊系 、 Ｃ辊系 、 Ｃ（ Ｐ Ｈ ＵＣ） 系等先进 的板形 控制技 术 ， 辊 但 太 钢 １５ ９ｍｍ热 轧 生产 线 未采 用 以上 先进 辊 系 配 ４
太钢 热轧板 形 控 制方 法研 究
王 晓 蓉
（ 原 钢铁 集 团有 限公 司 ， 山西 太 原 太 ０００） ３ ０ ３
摘 要 ：针 对太 钢 １５ ９ ４ ｍｍ 生产 线 板 形 控 制 方 面 的不 足 ，根 据设 备 情况 及 板 形 控 制 特 点 ，在研 究工 艺原 理 及 现 有控 制 功 能 的 基 础上 ， 针对 性地 从 窜辊 策 略 、 作 功 能及 长 期 自适 应 ３个 方 面 对 原 有模 型进 行 了 改进 ， 现 了 操 实
热轧带钢生产中的板形控制（三篇）
热轧带钢生产中的板形控制热轧带钢是一种由连续轧机通过高温轧制过程中制造的带状钢材，具有广泛的应用领域，如建筑、机械制造、汽车工业等。
然而，在热轧带钢生产过程中，由于各种因素的影响，往往会出现板形问题，即钢带在轧制过程中出现不平整、弯曲或起波等现象。
这不仅影响了带钢的质量和性能，还会给下道工序的加工带来困难和影响。
因此，热轧带钢生产中的板形控制至关重要。
板形问题的产生原因多种多样，下面将分析几个主要的因素，并介绍相应的控制措施。
1. 型辊和辊系的设计和调整：型辊是轧制过程中起着塑性变形和形状控制作用的关键元件。
首先，型辊的选择应根据带钢的要求和钢种的性质进行选择，以确保能够得到所需的板形公差。
其次，型辊和辊系的调整是关键，应确保辊系的轴线垂直于水平线，并且各辊之间的间隙和压力均匀，以避免板形问题的产生和扩大。
2. 加热温度的控制：加热温度是热轧带钢生产中的重要参数之一，直接影响到钢材的塑性变形和板形控制。
在加热过程中，应控制好加热温度的均匀性和稳定性，避免温度过高或不均匀导致的板形问题。
此外，还应注意控制加热速度和冷却速度，以控制好板坯的温度梯度，避免板坯的不均匀热胀冷缩引起的板形问题。
3. 轧制工艺的优化：轧制工艺是实现板形控制的关键。
首先，应合理选择轧制规范，确定合适的轧制温度和轧制比例，以控制好板材的塑性变形和减小残余应力。
其次，应注意轧制过程中的控制，在控制好板材的进给速度和板坯的温度梯度的同时，要控制好辊系的磨损和辊承力等参数，以避免板形问题的产生。
4. 板形测量和反馈控制：板形问题的产生往往是由于辊系和工艺参数的变化引起的，因此要及时发现和识别板形问题的存在和变化，就需要进行板形的测量和反馈控制。
目前，常用的板形测量方法主要有激光束法、光干涉法和摄像机法等，通过对板形的实时测量和分析，可以及时调整辊系和工艺参数，以达到板形控制的目的。
总之，热轧带钢生产中的板形控制是一个复杂的问题，需要从多个方面进行综合分析和控制。
唐钢热轧板带成形技术及控制措施
【 关键词 】 板形控制 ；热轧带钢 ；在线监测
１ 引 言
随着我 国冶金 行业 的进 步与发展 ，对带钢 热连轧机组生产产品 的质量要求 也越来越 高，如何控制 热轧板带钢 板形，现己成为了当 前冶金行业 急需解 决的问题之 一。板 凸度、平直度、局部高点 以及 边 部减 薄组 成了板形，同时它也是有轧辊的弹性变形、原料形状等 决定的。对 冷轧后的凸度 和平 直度有关键影响的是热轧后的带材凸 度 ，由于 目前需求客户对冷轧薄板的平直度 以及凸度都有很高的要 求 ，所 以热轧板 带钢板形控制技术逐步得到重视 。传统的总轧制压 力控 制 阀 、 轧辊 的 局 部 冷 却 法 以及 变 压 下 量 法 等 等 这 些 虽 然 能 对 控 制板形起到一定的作用，但是他的随动性不好，所 以，这就要研究 人员再进 行更深 一步的探 究。 随着近几年冶金行业 国外 因素 的影响 ， 我 国 的 武 钢 和 宝钢 已经 在 板 形 控 制 技 术 上 达 到 了 国 际水 平 。 唐钢 １ ４ ５ ０ ｍ ｍ热带钢半连轧机与 １ ９ ９ ２年年底 己基本建成 ，轧机 的装备水平较低 ， 其 中Ｆ 卜Ｆ ６精轧机组没有增 设任何板形控制系统 。 为使热轧板厂的年产量达到 １ ０ ０万 ｔ的设 计水平 ，产 品的板形达到 标准要求 ，为将来冷轧厂的生产打好基础 ，在唐钢现有 的热轧机条 件下选择合适的板形控制方法十分必要 。本文介绍 了国内外的热轧 板、带钢板形控制技术的状况，并结合唐钢 实际提 出了建 议。 ２ 国外热轧板 带钢板形控制技术现状 由于近来对板带钢 的横 向厚度精度 的要求更严 ，为 此，世 界工 业发达 国家在不 断地研 究开发新设备 、新工 艺，以改善板 带材 的板 形。 特别是 进入 ８ Ｏ年代 以来 ， 开发 了各种新型轧机和 新的控 制技术 ， 几种有效 的方法 正在扩大推广应用 ，在这方 面 日本 和德 国均处在领 先地位 。国外板形控制最有效的方法有以下几种： ２ ． １ 弯 辊 法 在 改善板 形的一切 措施 中，液压弯辊是最基本的方法，而且其 他方法也 离不开液压弯辊的配合 。 液压弯辊大体上可分为三种类型，
鞍钢1780热轧带钢板形综合控制
４ —
二一 ，侧，竺，，牛牛竺，津 兰
Ｂ ＡＣＦＫ Ｆ） － Ｓ （ ， 一一 Ａ ＣＵ Ｂ Ｆ －ＰＳ －
一一 Ｆ－Ｓ一一 ＦＡＣ
Ａ一 平直度仪 Ｏ＋． １ 米左右 － ＮＯ５ 秒，大约距头部 ０ Ｂ一 距带钢头部 １０ － ０ 米左右位置 图 １ 带钢全长板形综合控制区域分工态势
热连轧产品板形取决于 板凸度与平直度综合控制情况。实际中板凸 度与平直度 在控制上又相互矛盾， 如式＜） ＜ 所示。 １ 要获得良 好的平直度， 有时就要降低对板凸度 的要求，反之亦然。 这要求对精轧各机架的出口 度与平直度进行综合控制。 板凸 因为各机架的出口 板厚是不同的， 机从前往后逐级变薄， 这就为进行板凸度与 平直度综合控制提供了有力条件。 分析知： 在厚 度大时金属易于 横向流动， 具有较 人 的板凸 度变化调节 能力。在热带钢轧机上当 厚度＜－ 。 时， ６８ 不可能获得良 好的
在线磨辊 ＯＧ ｒ ） Ｒ （ ２ Ｃ
上述都是单一 板形控制技术。 近年来人们已 经认识到其不足， 板形控制技术正 在向 综合控制方向 发展， 如液压弯辊经常与其它板形控制技术结合在一 起如Ｈ＋Ｒ ＣＷＨ 的Ｕ 技术， ＣＯＧ Ｃ Ｐ＋Ｒ 的自由轧制技术，Ｐ＋Ｒ 的Ｐｓ ＣＷｓ Ｃ 技术等等。
生了许多板形控制技术。 ＜＞ 工艺方面 １ 包括：计划轧制 （ｒ ） Ｃ２ ；张力分布控制 （Ｈ） Ｃ ；轧辊局部加热和冷却 （ｒ ） Ｃ３ ；异步 轧制 （Ａ）等 Ｃ
＜） 设备方面 ２ 包括： 辊形（ｒ）液压弯辊（ｒ）轴向 原始 Ｃｌ ； Ｃ４； 移动轧辊（ｒ， ）轧辊交叉（ｒ ） Ｃ４Ｃ２； ｒ Ｃｌ；
重设备负担甚至超出其能力。
事例： ７０ １８ 第一饮试轧 １２ 规格 Ｑ９，．０９０ 一共 ３ ．０ １５１２＊７ 时， 块穿带稳定性皆很差， 板形非常不好：第二次试轧 １ ０ ． 规格 Ｑ９， ＊００ ２ １５１２ １４ 时，对 ＦＵ ．０ Ｓ 的压 「 配分比进
毕业设计(论文)-热轧板带钢的控制轧制[管理资料]
![毕业设计(论文)-热轧板带钢的控制轧制[管理资料]](https://img.taocdn.com/s3/m/022774c5eefdc8d376ee32f7.png)
河北科技大学毕业论文论文题目：热轧板带钢的控制轧制学院材料学院专业年级2011冶金工程技术学生姓名指导教师职称日期2013年11月20日目录一、前言 (1)二、控制轧制的特点 (2)三、国内典型中厚板轧机控轧控冷工艺 (6)四、热连轧带钢的控制轧制和控制冷却 (8)五、宽带钢轧机板形控制技术 (10)六、结论 (14)参考文献 (14)热轧板带钢的控制轧制摘要：控制轧制和控制冷却技术在轧钢生产中加以应用，明显地改善和提高了钢材的强韧性和使用性能，为节约能耗，简化生产工艺，开发钢材新品种创造了有利条件。
通过对典型的热轧带钢，中厚板及宽带刚钢控制轧制和控制冷却新工艺的开发与基本理论的研究，进一步揭示了热变形过程中变形和冷却工艺参数与钢材的组织变化、相变规律以及钢材性能之间的内在关系，充实和形成了钢材热变形条件下的物理冶金工程理论，为制定合理的热轧生产工艺提供了依据。
关键词：热轧带钢；中厚板；宽带钢；控扎；控冷一、前言（一）控制轧制的概念近年来控制轧制作为热轧新技术越来越被人所重视。
控制轧制技术一般多用在结构钢上：高强度、高韧性和良好的焊接性能。
可称为对结构钢要求的三要素。
为了使结构钢获得这些良好的性能，最好的方法是使钢的晶粒细化。
控制轧制工艺包括把钢坯加热到适宜的温度，在轧制时控制变形量和变形温度以及轧后按工艺要求来冷却钢材。
通常将控制轧制工艺分为奥氏体再结晶控制轧制、奥氏体未再结晶区控制轧制和两相区控制轧制三个阶段：1、变形和奥氏体再结晶同时进行阶段，即钢坯加热后粗大化了的γ晶粒经过在γ再结晶区域内的反复变形和再结晶而逐步的到细化的阶段；2、低温奥氏体变形阶段，当轧制变形进入γ未再结晶区域时，变形后的γ晶粒不再发生再结晶，而呈现加工硬化状态，这种加工硬化了的奥氏体具有促进铁素体相变形核作用使相变后的α晶粒细小；3、（γ+α）两相区变形阶段，当轧制温度继续降低到Ar3温度以下时不但γ晶粒，部分相变后的α晶粒也要被轧制变形从而在α晶粒内形成亚晶，促使α晶粒的进一步细化。
热轧带钢板形控制
热轧带钢板形控制一、 板形基本概念板形是指成品带钢的断面形状和平直度两项指标，二者都是标志带钢质量的重要指标，并且在生产中有着密不可分的联系。
1、断面形状断面形状是带钢厚度沿板宽方向的分布情况，如图1所示。
在实际生产中，以凸度来简单表示，如下式：e c h h -=δ式中：δ——带钢凸度。
h c ——带钢中部厚度。
h e ——带钢两边厚度平均值（由于存在“边部减薄”现象，一般取距带钢边部25~50mm 处的厚度作为边部厚度）。
2、平直度平直度指标表示带钢是否存在翘曲及翘曲的程度，即浪形，见图2。
可用以下几种方法表示：(1) 相对波峰值表示法%1000⨯=L hλ式中：h 、L 0——分别表示浪高和浪距。
(2) 相对长度差表示法相对长度差表示波浪部分的曲线长度对于平直部分标准长度的相对增长量。
可用下式表示：I L L x L x 5010)()(⨯-=ε 式中：L(x)——宽度方向任一点x 上的波浪弧长I ——表示平直度的单位，1I 单位相当于1m 长的带材中有10μm 的相对长度差。
图1 带钢横断面形状图2 带钢浪形示意图另外，还有张力差表示法、向量表示法和带钢断面的多项式表示法等。
二、 板形控制原理 1、凸度控制在带钢轧制过程中，其断面形状最终将取决于两工作辊间的辊缝形状。
因为辊缝形状由工作辊辊型曲线决定，所以，凡是影响工作辊辊型曲线形状的因素都会改变带钢的断面形状。
影响带钢凸度的因素有：(1) 工作辊原始凸度； (2) 工作辊热凸度； (3) 工作辊磨损凸度；(4) 工作辊在轧制力及弯辊力作用下产生的弯曲挠度；(5) 工作辊在不均匀分布的轧制力作用下沿板宽方向产生的弹性压扁。
控制带钢凸度（即控制工作辊辊缝形状）的方法因轧机的技术装备水平不同而不同。
(1) 以原始辊型设计为基础，合理地编制轧制规程。
通过合理分配各架轧机的负荷，来补偿因轧辊热凸度、磨损凸度和弹性变形而带来的辊缝形状的改变。
热轧板形的优化与控制
Ｋｅ ｙ Ｗ ｏ ｒ ｄ ｓ： ｈ ｏ ｔ ｃ ｏ ｎｔ ｉ ｎｕ ｏｕ ｓ ｒ ｏｌ ｌ ｉ ｎ ｇ；ｐｒ ｏ ｉｌ ｆ ｅ ｓ ｈａ ｐｅ；ｏｐ ｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ；ｃ ｏ ｎｔ ｒ ｏｌ
Ａｂｓ ｔ ｒ ａ ｃ ｔ ：Ｉ ｔ ｉ ｓ ａ ｎａ ｌ ｙ ｚ ｅ ｄ ｔ ｈｅ ｐ ｒ ｏ ｉｌ ｆ ｅ ｓ ｈ ａ ｐ ｅ ｐ ｒ ｏｂ ｌ ｅｍ ｉ ｎ ｓ ｔ ｒ ｉ ｐ ｓ ｔ ｅ ｅ ｌ ｐ ｒ ｏ ｄｕ ｃ ｔ ｉ ｏ ｎ ｉ ｎ ２＃ １ ４ ５ ０ ｈｏ ｔ ｃ ｏ ｎ ｔ ｉ ｎｕ ｏ ｕｓ ｒ ｏ ｌ ｌ ｉ ｎ ｇ ｍｉ ｌ ｌ ｓ ｅ ｔ ，ｔ ｈ ｅ ｍａ ｉ ｎ ａ ｆ ｆ ｅ ｃ ｔ ｉ ｎｇ ｆ ａ ｃ ｔ ｏｒ ｓ ｆ ｏ ｕｎ ｄ ｏｕ ｔ ，ｉ ｍｐｒ ｏ ｖｉ ｎ ｇ ｍ ｅａ ｓ ｕ ｒ ｅ ｓ ｐ ｒ ｏｐ ｏｓ ｅ ｄ．Ｗ ｉ ｔ ｈ ｃ ｏ ｎｔ ｉ ｎ ｕ ｏ ｕｓ ｏｐ ｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ，
ｔ ｈ ｅ ａ ｄ ｊ ｕ ｓ ｔ ｉ ｎ ｇ ｐ ｒ ｅ ｃ ｉ ｓ ｉ ｏ ｎ ｏ ｆ ｍｉ ｌ ｌ ｉ ｓ ｇ ｕ ａ ｒ ａ ｎ ｔ ｅ ｅ ｄ ， ｔ ｈ ｅ ｒ ｏ ｌ ｌ ｉ ｎ ｇ ｓ ｔ ａ ｂ ｉ ｌ ｉ ｚ ａ ｔ ｉ ｏ ｎ ｉ ｍｐ ｒ ｏ ｖ ｅ ｄ ， ｗ ａ ｓ ｔ ｅ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｓ ｃ ａ ｕ ｓ ｅ ｄ ｂ ｙ ａ ｂ —
１
引 言
形产 生影 响 。
２ ． １ 生 产 中 出现 板 形 问题 的 主 要 原 因
２ ． １ ． １ 板 形 调 整
热轧带钢的跑偏与控制措施
热轧带钢的跑偏与控制措施1.前言随着用户对热轧带钢产品的质量要求不断提高,对热轧带钢生产工艺和设备提出更高的要求, 为了稳定地确保带钢产品的厚度、宽度、凸度和平直度等断面形状要求,可以采用对断面形状控制功能强的液压弯辊、VC可变凸度轧辊、HC、CVC、UPC、PC和FFC轧机等技术和设备来保证板形要求,而对采用现有的轧机组轧制时, 通过控制跑偏,减少带钢的运行故障,提高带钢轧制过程的稳定性, 也是提高带钢产品质量, 降低生产成本的有效途径。
带钢轧制过程稳定性的高低, 直接影响到带钢产品的质量,在生产过程中热轧带钢端部的月牙弯缺陷,带钢的跑偏,带钢端部与导板装置的碰撞等造成的带钢运行故障, 导致生产过程的中断, 是产生带钢轧制过程稳定性低的重要原因。
通过对防钢1780热轧厂现场测定表明:有严重月牙弯的板坯运行时,与设备部件经常发生撞击,造成设备部件较大磨损, 当轧制速度加快时, 轧件与导板装置碰撞的机会增加,频频产生运行故障。
2．带钢热轧时跑偏原因及控制方法2.1带钢跑偏原因带钢在热轧过程中引起跑偏的原因很多, 例如:板坯对中不好、偏中心线轧制、带钢的厚度不均、板形波浪、横向弯曲、非对称轧制、设备磨损 (辊面不均匀磨损、上下辊磨损不一致、辊形变化、辊径锥度、张力不均等等)。
据统计,发生在粗轧区域的带钢废品和60%以上运行故障是由于具有端部月牙弯缺陷的带钢板坯造成的。
对精轧机组上带钢位置的测定表明:在第一个精轧机架进料导板的推动下,倾斜和有月牙弯缺陷的带坯很快地改变了它在精轧机组中的位置,造成带钢跑偏。
在粗轧有月牙弯缺陷的带坯时,由于带坯倾斜和偏心输入水平辊缝造成跑偏。
带坯不是垂直地输入水平辊缝,而是以某一角度进入第一轧制道次的。
如果带钢端部向轧机操作侧偏斜输入(图 1)，则在轧机操作侧的轧制力就大些,轧件就出现向操作侧的月牙弯缺陷,相反,轧件就出现向传动侧的月牙弯缺陷。
图1 第一道次轧前带坯位置与轧后带钢端部形成月亮弯缺陷关系由图1可见,带钢板形的月牙弯缺陷是由于中间坯偏心或倾斜进入水平辊缝进行轧制造成的。
1450mm热连轧机精轧来料板形控制研究与应用
1450mm热连轧机精轧来料板形控制研究与应用郭德福1孙林1吴志巍1曹汉民2徐卫东2(1．江苏省沙钢钢铁研究院，张家港 215625；2．江苏沙钢集团有限公司，张家港 215625)摘 要 热轧精轧来料板形对成品板形质量及生产稳定性有着直接的影响。
本文以沙钢1450热轧生产线为例，通过掌握该生产线精轧前道工序的工艺及设备特点，分析了影响精轧来料板形控制的各种因素。
结合板形控制理论及大量的现场跟踪实践，提出了一套热连轧机精轧来料板形控制技术方案，并应用于工业现场，取得了显著成效。
关键词 热轧精轧来料板形控制粗轧机热卷箱Research and Application on the Shape Control of Incoming Slabs of Finishing Mills for 1450 mm Hot Strip MillsGuo Defu1 Sun Lin1Wu Zhiwei1Cao Hanmin2 Xu Weidong2(1. Institute of Research of Iron and Steel, Zhangjiagang, 215625;2. Jiangsu Shagang Group, Shasteel, Zhangjiagang, 215625)Abstract The Shape control of incoming slabs for fishing mills has a direct impact on the quality of finished strip and production stability. Taking 1450 hot-rolled production line of Shasteel for example, through the mastery of the technology and equipment characteristics, analysis for the various factors that affect finishing incoming flatness control was carried out.Combined with shape control theory and lots of site tracking practices, a set of shape control technology program for incoming slabs in hot strip mills finishing was put out, and applied in the industrial field, and remarkable achievements was made.Key words hot rolling, incoming slabs of fishing mills, shape control, roughing mills, coilbox板形是板带钢产品的主要质量指标之一，板形控制技术及工艺也成为了板带轧机最具附加值和技术含量的组成部分。
热轧带钢板形与表面粗糙度协同控制工艺探讨
方面 通过 改变 轧辊 的压扁 （ 包括支撑 辊和工 作辊 间、 工作 辊和
带钢 间） 影 响 支 撑 辊 缝 的 形状 。 而
３ 对 表 面粗 糙 度 的 主 要 影 响 因素
依据带钢表面粗糙度传 递原理可知 ， 板带轧制过程 中轧 在 制力 是将 轧辊 表面粗糙度传递到带钢上 的动力 ；带钢 宽度 、 厚 度和材料特 性反映 了带钢接受轧辊粗糙度传递 的 自身条件 ； 轧
板 形 的影 响 。
了获得 良好 的板形 ，轧制 力及轧辊凸度必须满足一定 的关系 。
该 关 系 所 对 应 的 曲 线 就 是板 形 良好 线 ， 图 ２ 示 。 中 曲线 ｌ 如 所 其
为来料凸度为零时的 良好板形线 。曲线 ２为带钢 原料本身具有
一
定凸度 Ｃ ｗ时 的 良好 板 形 线 。 以 当来 料 凸度 变 化 时 ， 所 良好 板
１ 概 述
热 轧 带 钢 板 形 和 表 面 粗 糙 度 是 热 轧 生 产 的 两 大 重 要 控 制 目标 ， 有较 严格 的要 求 。 表 面 粗 糙 度控 制 ， 了增 加 工 作 辊 均 对 为
工作 凸度 与轧制力 的关系受许多 因素影响。最 明显 的是轧辊初 始 凸度 ｃ ｏ。当轧辊具有初始 凸度时， 当于在原有热凸度基础 相 上叠加一 常数 ， 即平移 曲线。若轧辊初始凸度为正值 ， 曲线 向上 平移 为 Ｔ ｌ曲线 ； 反之 向下平移 为 Ｔ ２曲线 。图 ３显示了轧辊初 始凸度变化 时， 考虑热凸度 的轧辊 工作 凸度与轧制力 的关系 。
热轧带钢板 形与表 面粗糙 度协 同控 制工艺探 讨
周 建 勋
（ 重钢 股 份 公 司热 轧 薄 板 厂 ）
摘 要： 通过探 讨影 响热轧带钢板形和表面粗糙度 的主要因素， 揭示 出板形 与表面粗糙度控 制矛盾 的根源 与本质 ， 找到二者之 间的对 立统一关系 ， 出了板形与表面粗糙度协同控制的基本思想 ， 提 并将其成 功应用 于热 轧生产 中。 关键词 ： 热轧带钢； 板形； 表面粗糙度； 协同控制
2024年热轧带钢生产中的板形控制(三篇)
2024年热轧带钢生产中的板形控制在带钢生产中,只有保证其良好的板形,才能确保生产顺利进行,才能使产品产量、质量不断提高。
当带钢内部残余应力足够大时,会使带钢翘曲,表现为侧弯、边浪、小边浪、小中浪。
在带钢钢种确定的情况下,产生翘曲与带钢的宽度、厚度有关。
带材越薄、越宽,生产中越易翘曲。
而目前市场对带材的需求是既宽且薄,因此,良好的板形控制非常重要。
一、生产中出现板形问题的主要原因1.带钢的不均匀受热或冷却带钢加热或冷却不均时会在内部产生应力,当其值超过极限就会出现板形问题。
在宽度方向上出现应力不均时会产生边浪或小边浪。
2.坯料尺寸不合如果坯料尺寸不合规格,断面厚薄不均,则会造成带材宽度方向延伸不均。
3.辊缝设置不合理如果辊缝设置不均匀,单边差较大,则会导致带材延伸不一致。
4.轧辊问题(1)在轧制过程中,轧辊因受较大轧制力、热凸度、磨损等影响,会出现一段有害变形区。
(2)由于轧辊材质或铸造问题,使用中会出现较大磨损;意外事故也会导致轧辊端部剥落,使带材受力严重不均,出现侧弯。
(3)轧辊导卫固定不牢,轧辊轴承座和机架窗口间隙大,也会引起轧辊横向窜动。
二、预防措施1.严格执行加热制度,保证加热质量生产中必须严格执行加热制度、停轧降温制度。
要根据轧制节奏需要,合理控制各段炉温,保证开轧温度,并使坯料加热均匀。
2.保证坯料表面质量和尺寸精度装炉前要对坯料进行表面检查,及时清除表面缺陷,并保证尺寸精度。
3.合理设置辊缝根据轧制规程合理调整各道次压下量,轧制速度必须与压下量相适应。
轧制过程中精轧机组保持小套量微张力轧制,精、粗轧机组之间保持无张力微堆轧制。
粗轧单边差不大于05mm,精轧单边差不大于003mm。
4.正确选择轧辊材质,合理设计轧辊辊型根据轧制过程中出现的轧辊有害变形区大小,计算支撑辊的弯曲挠度,合理设计辊型。
在支撑辊两端改为阶梯形过度。
另外,应合理选择轧辊材质,减少轧辊表面磨损,并尽可能减少有害变形区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热轧带钢板形的研究与控制
作者：冯艳刘永强刘红艳
来源：《中国科技博览》2016年第14期
[摘要]随着钢铁工业的不断进步与发展，如何实现高精度热轧带钢来满足用户日益严格的质量需求，已成为热轧板带钢生产企业追求的重点。
[关键词]热轧板形；凸度
中图分类号：TU713 文献标识码：A 文章编号：1009-914X（2016）14-0090-01
1 前言
结合邯钢2250mm热轧厂的生产实际情况，对影响板形的主要因素进行了分析，选择可控因素进行调整，提高了板形质量，为冷轧提供高精度原料，带钢板形得到了明显改善。
对于热轧而言，质量控制重点主要包括四个方面：
尺寸精确；板形好；表面光滑；性能好。
其中：板形一直是产品控制的重点也是难点。
1.1板形的定义及表现形式
板形定义分为“广义板形”和“狭义板形”。
广义板形：通指带钢横断面几何形状和带钢的平坦度。
广义板形包括：凸度、楔度、边部剪薄量、局部高点、平坦度等。
狭义板形：指带钢的平直度，直观的说是板材的翘曲程度；实质是指带钢内部残余应力的分布。
1.2企业概况
冷轧生产的汽车板原料是由热轧提供，故热轧产品的板形质量对汽车面板等高端产品至关重要，所以对热轧的原料就提出了更高的要求。
本文主要针对中间坯以及带卷的横断面形状即板凸度进行分析研究，其目的为减小实际凸度与目标凸度的差值，提供高精度板形原料。
邯钢公司邯宝2250mm热连轧生产线采用加热炉数字化燃烧、定宽机大侧压、中间坯边部加热、精轧机组多手段板形控制和大功率交直交变频传动等先进技术，具有生产工艺先进、设备配置合理、轧机能力大和控制手段齐全等特点。
2 影响板形的主要因素
通过分析影响板形凸度的各种因素，选择可控因素进行调整，减小凸度偏差。
影响热轧带钢板形的因素主要分为：PCFC计算模型的准确性，中间坯板形质量，轧辊的磨损程度以及操作工的技术水平等等。
结合2250mm热轧厂的实际情况，主要针对模型的计算、粗轧的辊型、精轧的工作辊磨损、精轧CVC窜辊量以及板坯出炉温度对板形的影响作分析。
3 影响因素分析
3.1 模型计算对板形的影响
测量精轧前中间坯的凸度实际变化情况，优化二级模型凸度设定百分比表，减小模型计算的偏差。
二级模型凸度计算是根据轧制宽度的不同来估算实际板坯的凸度进行计算，但是轧辊的挠度无法测量，只能通过轧制力、弯辊力和辊直径的大小来计算而且影响的因素比较多，计算复杂。
所以我们采取了直接测量中间坯凸度的方式来对模型表进行修改。
因轧制不同宽度的板坯时，轧辊产生的弯曲扰度不同，窄断面板坯对轧辊产生的挠度要大于宽度面板坯，即对板坯的凸度影响是不一样的。
由表4易知，通过二级模型的中间坯凸度计算系数得出的凸度走势与理论不符，与实测值也有很大差距（见表1），故需要修正二级模型中的中间坯计算系数。
通过多次对中间坯进行测量，并将测量的数据用Minitab 软件进行拟合，计算出板带的实际凸度值，见表1。
由表1可知，通过修正二级模型中的中间坯计算系数，得出的计算值与实际值比较接近。
根据实际测量的板坯凸度数据，逐步优化等比例凸度分配模型，对于提高板形设定模型的计算稳定性和计算精度具有重要的意义，同时也应考虑，带钢横向流动系数与其宽厚比和其硬度有关，带钢的宽厚比越大，带钢横向流动系数越小；带钢硬度越大，带钢横向流动系数越大。
在今后的实验中将对凸度表加入钢种的分类，使其更加细化，提高PCFC模型的计算精度。
3.2 窜辊及轧辊磨损对板形影响的分析
由图1可以看出，F1-F4的CVC窜辊量大部分都在正值范围，F5-F7在负值范围内，PCFC模型这样设定的原因是考虑到板坯的凸度和楔度减小或消除应在前4机架来完成，后3机架主要控制板带的最终目标凸度值。
F4和F5机架正好是辊缝凸度控制由正值变为负值的交替处，即板坯由F4的正凸度辊缝进入F5负凸度辊缝，导致板坯四个边角部对轧辊的磨损会比较严重，即形成了猫耳状曲线，这也是7架连轧机组中F5轧辊磨损较快的原因之一。
因轧制宽断面和轧制窄断面时轧辊产生的挠度是不一样的，轧制窄断面时轧辊产生的挠度较大，板坯边部对轧辊的应力点比较集中，加速了轧辊和板坯边部接触部位的磨损。
而轧制宽断面时，轧辊挠度较小，板坯边部对轧辊的磨损相对较小，这一原因也促使了轧辊磨损产生猫耳现象。
产生猫耳磨损的辊型在轧制过程中会产生较大的中浪，并且这种中浪通过CVC窜辊很难消除，必须对猫耳磨损进行改进。
3.3 轧辊热凸度对板形的影响分析
轧辊的热凸度对板形的影响也较大，轧辊的热凸度是由工作辊冷却水来控制。
冷却水喷射的扇形角度直接影响到辊身长度方向上温度的均匀性。
由于之前的喷头喷水扇形角度较小，辊身的冷却温度不均匀，轧容易经常出现浪形。
现对喷嘴的喷射扇形角度进行了调整，增大了扇形角度，使轧辊得到了均匀冷却，板形质量也得到了改善，还对轧辊的冷却水分布及喷嘴的布局情况进行了调整，使轧辊在轧制中产生的热凸度达到最佳状态。
4 板形改善情况
经过在生产过程中对上述问题进行改进，带钢板形得到了明显改善，2014年1～10月份凸度偏差改善情况，见图4。
5 结语
（1）影响带钢板形因素主要有四个方面：PCFC计算模型的准确性，中间坯板形质量，轧辊的磨损程度，轧辊的热凸度，板坯温度的波动以及操作工的技术水平。
（2）二级模型的计算系数需合理分配，应该根据等比例凸度的原则来设定相匹配的系数，板坯宽度由宽变窄，设定系数应由小变大。
（3）板坯由F4的正凸度辊缝进入F5负凸度辊缝，导致板坯四个边角部对F5轧辊的磨损会比较严重，形成猫耳状磨损。
猫耳磨损的辊型在轧制过程中产生的中浪，很难通过CVC窜辊消除。
（4）板坯温度的波动对板带凸度影响较大。
