管道泄漏的检测与监测管道泄漏的检测方法管线泄漏的监测系统检漏
管道泄漏的检测与监测管道泄漏的检测方法管线泄漏的监测系统检漏46页PPT
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
ቤተ መጻሕፍቲ ባይዱ
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
管道泄漏的检测与监测管道泄漏的检 测方法管线泄漏的监测系统检漏
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯

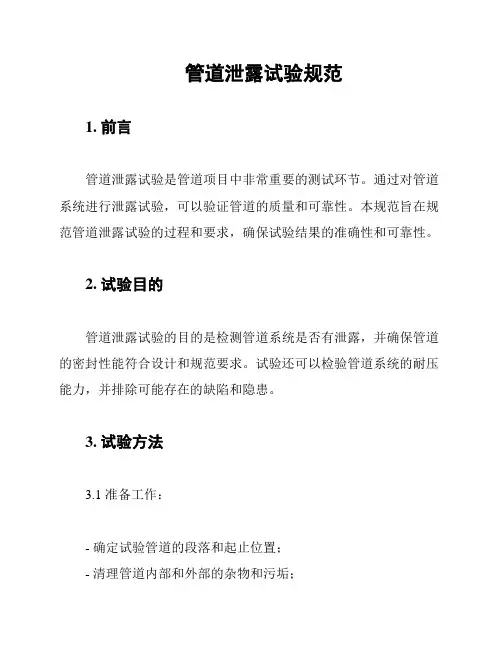

管道泄露试验规范
管道泄露试验规范1. 前言管道泄露试验是管道项目中非常重要的测试环节。
通过对管道系统进行泄露试验，可以验证管道的质量和可靠性。
本规范旨在规范管道泄露试验的过程和要求，确保试验结果的准确性和可靠性。
2. 试验目的管道泄露试验的目的是检测管道系统是否有泄露，并确保管道的密封性能符合设计和规范要求。
试验还可以检验管道系统的耐压能力，并排除可能存在的缺陷和隐患。
3. 试验方法3.1 准备工作：- 确定试验管道的段落和起止位置；- 清理管道内部和外部的杂物和污垢；- 关闭相关的阀门和接口，并确保管道系统为封闭状态；- 准备试验所需的压力表、泄露检测仪器等设备。
3.2 泄露试验流程：1. 施加试验压力：根据设计要求，逐步增加试验压力，直到达到规定的试验压力；2. 保持试验压力：在试验压力达到后，保持一定时间，通常为30分钟；3. 观察泄露情况：检查管道系统是否有泄露，特别是接口、焊缝和管道连接处；4. 记录试验数据：记录试验压力、泄露情况、试验时间等数据；5. 泄露修复：如发现泄露，需及时修复，并重新进行试验；6. 结束试验：试验结束后，逐渐减压至零，并恢复管道系统正常运行。
4. 试验要求- 试验压力应符合设计和规范的要求；- 管道系统应完全密封，不得有任何泄露；- 在试验过程中，应定期监测试验压力，确保稳定性；- 试验数据应准确记录，包括试验压力、泄露情况、试验时间等；- 如发现泄露，应及时修复，并重新进行试验；- 试验结束后，应还原管道系统，并进行试验报告的编写。
5. 安全注意事项- 在执行泄露试验前，需进行安全风险评估；- 严禁在试验过程中进行任何火源或明火作业；- 管道系统在施加试验压力前，应进行充分检查和准备；- 如发现异常情况或危险隐患，应立即停止试验，并采取相应的安全措施；- 在试验过程中，应保证试验压力的稳定性，避免压力突变导致安全事故。
6. 试验报告试验结束后，应编写详细的试验报告，包括以下内容：- 试验管道的段落和起止位置；- 试验压力及保持时间的记录；- 泄露情况的描述和修复措施；- 试验中出现的问题和处理方法；- 其他相关信息和建议。
管道泄漏的检测与监测管道泄漏的检测方法管线泄漏的监测系统检漏PPT46页
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
管道泄漏的检测与监，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生

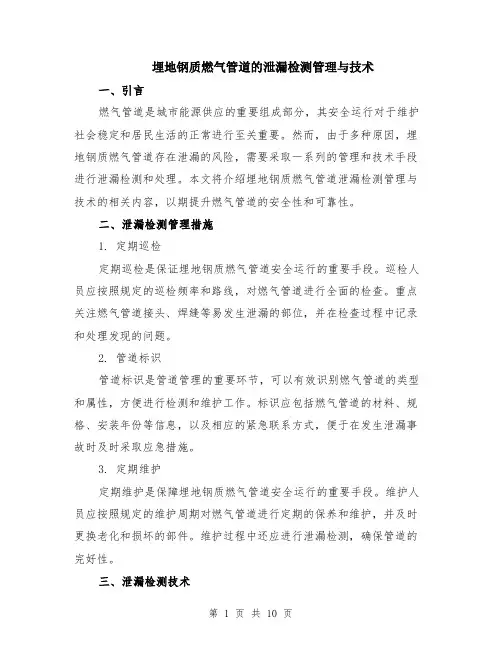

埋地钢质燃气管道的泄漏检测管理与技术（4篇）
埋地钢质燃气管道的泄漏检测管理与技术一、引言燃气管道是城市能源供应的重要组成部分，其安全运行对于维护社会稳定和居民生活的正常进行至关重要。
然而，由于多种原因，埋地钢质燃气管道存在泄漏的风险，需要采取一系列的管理和技术手段进行泄漏检测和处理。
本文将介绍埋地钢质燃气管道泄漏检测管理与技术的相关内容，以期提升燃气管道的安全性和可靠性。
二、泄漏检测管理措施1. 定期巡检定期巡检是保证埋地钢质燃气管道安全运行的重要手段。
巡检人员应按照规定的巡检频率和路线，对燃气管道进行全面的检查。
重点关注燃气管道接头、焊缝等易发生泄漏的部位，并在检查过程中记录和处理发现的问题。
2. 管道标识管道标识是管道管理的重要环节，可以有效识别燃气管道的类型和属性，方便进行检测和维护工作。
标识应包括燃气管道的材料、规格、安装年份等信息，以及相应的紧急联系方式，便于在发生泄漏事故时及时采取应急措施。
3. 定期维护定期维护是保障埋地钢质燃气管道安全运行的重要手段。
维护人员应按照规定的维护周期对燃气管道进行定期的保养和维护，并及时更换老化和损坏的部件。
维护过程中还应进行泄漏检测，确保管道的完好性。
三、泄漏检测技术1. 监测系统监测系统是实现埋地钢质燃气管道泄漏检测的重要设备。
监测系统可以通过安装在管道上的传感器实时监测管道压力、温度等参数的变化，并通过数据分析和处理判断是否发生泄漏。
监测系统还可以与报警系统联动，一旦发现泄漏情况，及时发出警报。
2. 红外探测器红外探测器是一种常用的燃气泄漏检测技术。
它通过检测管道周围空气中的燃气浓度来判断是否发生泄漏。
红外探测器具有灵敏度高、响应速度快、操作简便等优点，可以在较大范围内进行泄漏检测。
3. 超声波探测器超声波探测器是另一种常用的燃气泄漏检测技术。
它通过检测管道中泄漏产生的超声信号来判断是否发生泄漏。
超声波探测器具有高灵敏度、无污染和适应性强等优点，可应用于多种环境和条件下的泄漏检测。
4. 气体色谱法气体色谱法是一种精确的燃气泄漏定量分析技术。
管道泄漏检测技术的研究与应用
管道泄漏检测技术的研究与应用管道泄漏是现代化社会发展的必然产物，各行各业都离不开管道，比如石油管道、天然气管道、水管道等。
然而，管道泄漏问题却时常发生。
泄漏不仅会造成环境污染和资源浪费，还存在人员伤亡的风险。
因此，如何及时准确地检测管道泄漏，成为一个迫切需要解决的问题。
本文从管道泄漏的危害、现有管道泄漏检测技术的优缺点入手，深度探讨了目前管道泄漏检测技术的研究与应用，以及未来的发展前景。
一、管道泄漏的危害管道泄漏是指管道系统中管道破裂、井盖破裂或填埋管道破裂，造成输送物质泄漏的现象。
管道泄漏不仅会对周围环境造成严重的污染和影响，还可能威胁到人类的生命财产安全。
下面，本文将从环境污染、资源浪费、人员伤亡等方面，分析管道泄漏的危害。
1. 环境污染管道泄漏会造成环境污染，对水、空气、土壤等造成严重危害，严重影响生态环境及生态平衡。
有些泄漏液体含有自然资源，如石油、天然气等，泄漏量较大时，将会严重浪费自然资源。
2. 资源浪费泄漏物质的损失也是带来的重大经济问题，泄漏的大量油料和天然气都是对自然资源的浪费。
虽然可以通过修补泄漏部分，但这种方式过程比较复杂并且成本高。
3. 人员伤亡若管道泄漏的物质是有毒有害物质，就很容易造成人员中毒和爆炸等意外事故，给人们的身体健康和生命安全带来威胁。
二、现有管道泄漏检测技术的优缺点为了保证管道的运输效率和安全，需要建立一种全方位的，高度精确的管道泄漏监测和控制系统。
目前，国内外常用的管道泄漏检测技术主要有声学检测技术、红外线检测技术、测压技术、气体呼吸检测技术、光纤检测技术等若干种。
下面，本文将介绍这几种技术的优缺点。
1. 声学检测技术声波检测管道泄漏，体现空气或液体振荡信号。
声音波传播速度与环境温度、湿度、气压、风速和波长等有非常大的关系。
声波检测技术准确度高，适应性良好，但受环境杂音的影响较大，并且只能在液体泄漏时较为敏感，对于高冲击、高压强的气体泄漏检测较为困难。
2. 红外线检测技术红外线辐射是管道泄漏产生的现象之一。

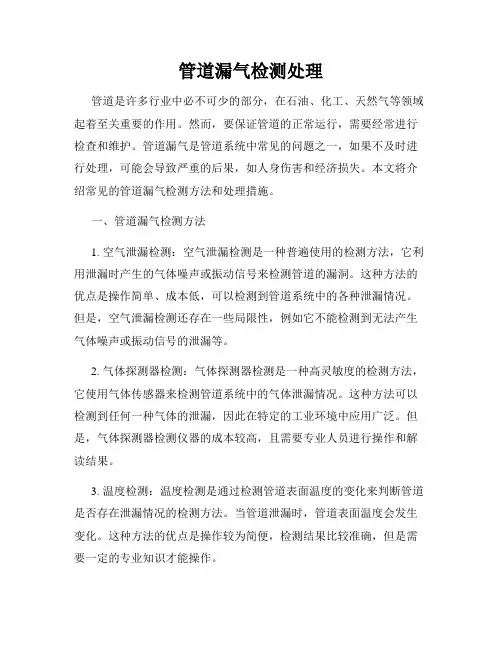

管道漏气检测处理
管道漏气检测处理管道是许多行业中必不可少的部分，在石油、化工、天然气等领域起着至关重要的作用。
然而，要保证管道的正常运行，需要经常进行检查和维护。
管道漏气是管道系统中常见的问题之一，如果不及时进行处理，可能会导致严重的后果，如人身伤害和经济损失。
本文将介绍常见的管道漏气检测方法和处理措施。
一、管道漏气检测方法1. 空气泄漏检测：空气泄漏检测是一种普遍使用的检测方法，它利用泄漏时产生的气体噪声或振动信号来检测管道的漏洞。
这种方法的优点是操作简单、成本低，可以检测到管道系统中的各种泄漏情况。
但是，空气泄漏检测还存在一些局限性，例如它不能检测到无法产生气体噪声或振动信号的泄漏等。
2. 气体探测器检测：气体探测器检测是一种高灵敏度的检测方法，它使用气体传感器来检测管道系统中的气体泄漏情况。
这种方法可以检测到任何一种气体的泄漏，因此在特定的工业环境中应用广泛。
但是，气体探测器检测仪器的成本较高，且需要专业人员进行操作和解读结果。
3. 温度检测：温度检测是通过检测管道表面温度的变化来判断管道是否存在泄漏情况的检测方法。
当管道泄漏时，管道表面温度会发生变化。
这种方法的优点是操作较为简便，检测结果比较准确，但是需要一定的专业知识才能操作。
二、管道漏气处理措施1. 现场处理：当管道漏气时，应立即采取措施进行现场处理。
如果情况严重，应立即停止并疏散人员。
对于一般的漏气情况，可以通过修补漏洞或更换受损部件来解决问题。
2. 确定责任：当管道漏气引起了人身伤害或物质损失时，需要确定对漏气负有责任的方。
通常情况下，管道使用方需要对管道进行维护和保养，如果漏气是由于管道自身的设计或制造缺陷引起的，管道制造商可能需要承担相应的责任。
3. 加强管理：为了防止管道漏气的发生，需要加强管道管理。
这包括加强管道的日常维护和检查，确保设备和管道的质量，提高工作人员操作管道的安全意识等。
同时，还需要制定应急预案，以便在发生意外情况时能够及时处理。
地下管线泄漏检测技术
地下管线泄漏检测技术地下管线泄漏检测技术地下管线泄漏检测技术是一项重要的技术，用于检测地下管道系统中的泄漏问题。
随着城市化进程的不断推进，地下管线的建设和使用也变得越来越普遍。
然而，长期以来，地下管线泄漏问题一直是困扰城市管理者和居民的难题。
地下管线泄漏问题一旦发生，不仅会造成水、天然气、石油等资源的浪费，还可能引发严重的安全事故，如爆炸、火灾等。
因此，及时发现和解决地下管线泄漏问题对于保障城市的正常运行和居民的生活安全至关重要。
地下管线泄漏检测技术主要包括以下几种：声波检测技术、红外热像仪检测技术、气体检测技术和电磁波检测技术等。
这些技术通过不同的原理和方法，能够有效地检测地下管线的泄漏问题。
声波检测技术是一种常用的地下管线泄漏检测技术。
它通过在地下管道中发送一定频率的声波信号，利用声音传播的特性来判断管道是否存在泄漏。
当管道有泄漏时，泄漏口会产生特定的声音，通过声波检测设备可以捕捉到这些声音信号，并进行分析判断。
红外热像仪检测技术是一种基于热辐射原理的地下管线泄漏检测技术。
它利用红外热像仪来检测地下管道周围的温度变化，通过分析温度变化的图像来确定管道是否有泄漏。
当管道有泄漏时，泄漏出的液体或气体会导致周围温度的升高或下降，这种温度变化可以通过红外热像仪进行实时监测和分析。
气体检测技术是一种利用气体探测仪来检测地下管道泄漏的技术。
它通过在地下管道中注入一定浓度的检测气体，然后使用气体探测仪对地面上的气体进行监测。
当管道有泄漏时，泄漏出的气体会通过地下管道传播到地面上，被气体探测仪探测到。
通过分析探测到的气体浓度，可以确定管道的泄漏位置和程度。
电磁波检测技术是一种利用电磁波的特性来检测地下管道泄漏的技术。
它通过在地下管道中传输一定频率的电磁波信号，然后使用接收设备来接收和分析传输过程中的电磁波信号。
当管道有泄漏时，泄漏出的液体或气体会改变地下管道的电磁特性，通过分析接收到的电磁波信号，可以判断管道是否有泄漏。
管道泄漏检测、泄漏检测方法与泄漏检测技术
管道泄漏检测、泄漏检测方法与泄漏检测技术北京科创三思科技发展有限公司一、管道泄漏检测随着我国工业生产的迅猛发展，油气管道的建设同步进入高速发展期，目前我国油气管道保有量已有数十万公里，油气管道的平稳运行已经成为石化企业的重要工作。
由于管道的自然腐蚀、盗油盗气分子的人为破坏，管道发生破损泄漏的危险日益加大，管道泄漏除了油气介质的直接损失之外，还造成严重的环境污染，土地从此无法种庄稼，河流海洋无法进行渔业养殖，天然气的泄漏还可能引发爆炸。
管道泄漏检测是在管道发生泄漏的初期，发出泄漏报警，使线路维护人员能迅速到达泄漏现场进行维护处理，避免发生更加严重的后果。
管道泄漏检测技术的研究从上世纪九十年代开始，历经二十年，已经有放射物检测法、质量平衡法、电缆检测法、微波探测、磁场感应传感器探测法、红外探测法等多种直观、简单的方法被淘汰，现在行业中有三种方法被广为介绍：光纤检漏法、负压波法、次声波法。
二、管道泄漏检测方法2.1、光纤检漏法：根据Joule-Thomson效应原理，当管道发生泄漏时，泄漏源附近的温度会相应降低，监视该局部温度变化，可以对泄漏进行监测和定位。
光纤光栅(Fiber Bragg Grating，FBG)传感器基于波长调制技术，将被测应变和温度的变化转化为光栅中Bragg波长的变化，通过解调得知被测参量的信息。
它是一种点式准分布测量技术，该技术利用FBG作为传感器，平行铺设在天然气管道附近，检测管道由于泄漏、附近机械施工和人为破坏等事件产生的压力、振动和温度信号，通过匹配光栅法和自动识别技术检测管道泄漏并进行定位。
光纤法具有测量精度高、长期稳定性好、传输距离远、数据采集实时性好、抗电磁干扰、本质防爆等优点。
根据这个原理，光纤法应该是非常有效并且定位准确的，但存在以下几个问题：①当泄漏量较小时，泄漏源附近温度变化较小，对光纤传感器的检测灵敏度要求相当高，在现役管道上，已经铺设的光纤是否满足要求，是一个需要确定的问题，满足要求的光纤成本也相应偏高。
管道泄漏检测技术PPT课件
二、光纤检测法
• 即使原有光纤与管道离得很近，当发生图一情况时，由于光纤和泄漏
点处于管道的两端，仍然无法报警，按照国外的报道，光纤检测系统 里面的光纤需要三根均匀分布在管道周围（如图二所示），才能确保 管道的泄漏报警。
图一：检测光纤与泄漏点处于管道两端
图二：光纤应埋设三根，均匀分布在管道周围
5
三、负压波法
图3：负压波信号
9
四、次声波法
• 管道发生泄漏时，泄漏介质与泄露Fra bibliotek管道壁高速摩擦而产
生声波信号，声波信号中的次声波成分因衰减极小而能够 长距离传播，次声波系统检测到该信号之后，定位原理与 负压波完全一致。次声波信号是交流信号，信号呈尖峰状 （见图4），时间点的获取没有分歧，弥补了负压波定位 不准确的缺陷：
管道泄漏检测技术
北京科创三思科技发展有限公司
1
一、管道泄漏检测方法简介
• 管道泄漏检测技术的研究从上世纪九十年
代开始，历经二十年，已经有放射物检测 法、质量平衡法、电缆检测法、微波探测、 磁场感应传感器探测法、红外探测法等多 种直观、简单的方法被淘汰，现在行业中 有三种方法被广为介绍：光纤检漏法、负 压波法、次声波法。
3
二、光纤检测法
• 当泄漏量较小时，泄漏源附近温度变化较小，对
光纤传感器的检测灵敏度要求相当高，因此成本 也相应偏高。
• 当使用与管道平行埋设的光纤时，由于当初埋设
光纤的目的不是做管道泄漏检测，因此，光纤的 埋设离管道有一定的距离，并不是贴着管道埋设 （实际工程中，我们多次遇到光纤离管道有十几 米距离的情况），如此一来，因管道发生泄漏而 引起的温度降低，光纤就检测不到（这是工程状 况限制，不是光纤检测法本身的缺陷）。
管道泄露检测与监测技术研究
管道泄露检测与监测技术研究近年来，由于污水泄露、天然气泄漏和石油管道事故等事件的频发，管道泄露检测与监测技术研究成为了一个重要的领域。
对于管道泄露的及时发现和有效监测，不仅关系到人们的生活环境和安全，也对能源行业的安全和可持续发展具有重要意义。
本文将探讨管道泄露检测与监测技术的发展现状、挑战以及未来趋势。
一、管道泄露检测技术的发展现状管道泄露检测技术是指对管道系统进行实时监测和故障检测，以便尽早发现泄漏并采取相应的措施来防止和处理泄漏事件。
目前，管道泄露检测技术主要分为以下几类：1. 声波检测技术：通过识别泄漏时产生的高频声波来检测泄漏的位置和程度。
该技术在实际应用中相对简单易行，但受到环境噪音的影响较大。
2. 热响应检测技术：基于泄漏产生的热响应特征来进行泄露检测。
该技术主要通过红外成像和热敏探测器等设备实现，具有高灵敏度和较低误报率的特点。
3. 漏电电缆检测技术：通过电缆电阻率的变化来判断管道是否存在泄漏。
该技术适用于电缆类型的管道系统，但对于其他类型的管道系统应用较少。
4. 气体成分监测技术：通过连续监测管道中的气体成分变化来检测泄漏。
该技术可以检测多种气体泄漏，并能对泄漏源进行定位。
5. 振动监测技术：通过监测管道的振动变化来判断是否存在泄漏。
该技术主要通过加速度计等设备进行监测，具有高精度和高灵敏度的特点。
二、管道泄露监测技术的发展现状与管道泄漏检测技术相比，管道泄露监测技术更加注重对泄漏事件后果的监测和预测，以便及时采取应对措施来减少损失和风险。
目前，管道泄露监测技术主要包括以下几个方面：1. 数据监测与分析：通过建立监测系统对管道运行数据进行实时监测和分析，以便及时发现异常情况和泄漏事件。
2. 人工智能技术：通过使用机器学习和深度学习等人工智能技术，对监测数据进行处理和分析，以提高泄漏监测的精度和速度。
3. 数字化监测技术：将监测系统与管道系统的数字化模型相结合，进行监测和预测分析，以便对泄漏事件的后果进行评估和预测。
管网泄漏检测工作流程
管网泄漏检测工作流程1.管网泄漏检测方法管网泄漏检测方式主要分为专业测漏、小区巡查兼测漏及辅助架空管泄漏检测、巡检车巡视测漏。
小区巡查兼点测漏测点、专业测漏测线、巡检车测面，实现点、线、面三位一体全方位测漏，各种方式互为补充、互为配合，真正做到管网自查、安全为本、防患未“燃”。
（1）专业测漏每组2人，徒步沿燃气管线敷设管位上方，使用GMI等ppm级泵吸式全量程燃气检测仪（ppm/LEL%/VOL%三级显示）以不超过1米/秒的速度，沿管线徒步进行线测漏，同步对燃气阀门、水井、调压器等附属设施及管线两侧各3米内的其他井室、密闭空间、地面裂缝进行点测漏。
每天专业测漏5公里管网。
(2)小区巡查兼点测漏使用手持式ppm级燃气泄露检测仪，徒步沿燃气管线上方，以不超过1米/秒的速度进行线测漏，同步对燃气阀门、水井、调压器等附属设施及管线两侧各3米内的其他井室、密闭空间、地面裂缝进行点测漏。
同时巡视管网附近对运行燃气管线造成破坏的第三者施工、占压等进行处理。
每天巡查兼点测漏5公里管网。
(3)架空管泄漏检测使用手持ppm级激光遥距检测仪，徒步对架空管线及封闭院落等不能进入巡查测漏的管线进行线测漏，并对区域内跟进点进行点测漏。
同时巡视管网附近对运行燃气管线造成破坏的第三者施工、占压等进行处理。
每天泄漏检测5公里管网。
(4)巡检车巡视测漏使用巡检车车载测漏仪，测漏方式为巡检车测漏兼设施点测漏，巡检车按周期计划沿管线位置行驶测漏，同时使用手持式ppm级燃气检测仪，对区域内所有跟进点进行点测漏为辅助工作，并巡视管网附近对运行燃气管线造成破坏的第三者施工、占压等进行处理。
(5) 管网泄漏检测方式确定1）必须设立专业测漏员，按周期进行专业泄漏测量。
2）泄露测量方式以专业测漏为主，架空管泄露测量为辅，巡检车巡视测漏加强测漏。
3）管网总长度在500公里以下的，宜采用专业测漏+小区巡查兼点测漏的方式。
按周期计划进行专业泄漏测量，其余时间按巡检计划进行小区巡查兼测漏。
管道工程中的管线泄漏监测与预警
管道工程中的管线泄漏监测与预警摘要：本文探讨了管道工程中的管线泄漏监测与预警技术，介绍了管线泄漏的成因和影响，以及管线泄漏监测与预警的方法和技术，包括传统的监测技术和新兴的无损检测技术，如红外测温技术、超声波检测技术等。
本文还探讨了管线泄漏预警系统的设计和实施，并介绍了一些常见的管线泄漏预警技术和设备。
最后，本文总结了管道工程中的管线泄漏监测与预警的意义和作用，并对未来的研究方向进行了展望。
关键词：管道工程，管线泄漏，监测与预警，无损检测技术，红外测温技术，超声波检测技术，预警系统引言管道工程是一项重要的基础设施工程，广泛应用于石油、天然气、水利、化工等领域。
然而，由于管道本身的老化、腐蚀、磨损等原因，管线泄漏成为了管道工程中常见的问题之一。
管线泄漏不仅会导致财产损失和生产中断，还会对环境和人员安全造成重大影响。
因此，如何及时准确地监测和预警管线泄漏，是管道工程中急需解决的问题之一。
管线泄漏成因和影响管线泄漏是指管道中的流体（如石油、天然气、水等）从管道中泄漏到周围环境中。
管线泄漏的成因主要包括管道本身的老化、腐蚀、磨损、材料缺陷等原因，以及外力冲击、人为破坏等因素。
管线泄漏的影响主要包括以下几个方面：1.环境影响：管道泄漏的流体会对周围的土壤、水体等环境造成污染和破坏，对当地生态环境造成极大的影响。
2.经济影响：管道泄漏会导致石油、天然气等资源的浪费，同时还会造成生产中断、损失财产等经济损失。
3.安全影响：管道泄漏可能会引发爆炸、火灾等安全事故，对人员造成伤害和威胁。
管线泄漏监测与预警方法和技术为了及时发现管线泄漏并采取相应的应对措施，管道工程需要进行管线泄漏的监测与预警。
管线泄漏监测与预警方法和技术主要包括以下几种：1.传统监测技术传统的管线泄漏监测技术主要包括液位监测、压力监测和流量监测。
这些技术通过监测管道内的流体压力、液位和流量等参数来判断管道是否存在泄漏。
传统监测技术的优点在于操作简单、成本低廉，但其缺点在于只能检测到较大的泄漏，对于小型或渗漏泄漏的检测效果不佳。
管道泄漏监测系统的研究与应用
管道泄漏监测系统的研究与应用在现代社会中，各类基础设施的建设和运营都扮演着承载着生产和生活的重要角色。
而其中，管道系统可谓是现代社会中最重要的基础设施之一。
然而，在管道系统的建设和运营中，总会有一些意外的情况发生，比如管道泄漏，这种情况不仅会给人们带来严重的损失，还会给环境造成不可挽回的损害。
因此，管道泄漏的监测成为了管道系统运营中十分关键的一环。
为了解决这一问题，人们开发出了管道泄漏监测系统，本文将对其研究与应用进行探讨。
一、国内外管道泄漏监测技术的现状管道泄漏监测技术的发展在国内外都比较成熟，其主要包括声波检测法、红外线检测法、超声波探测法、电磁波探测法、气体检测法等多种技术手段。
在国外，目前主要应用的是声波检测法，这种检测方法主要是通过对地下管道传出的泄露声音进行监测，从而判断管道是否泄漏，其精度通常在2%到3%之间。
此外，电磁波探测法和红外线检测法也得到了相关领域的应用。
而在国内，声波检测法、电磁波探测法、红外线检测法、气体检测法等技术手段都十分常见。
但是，由于技术实力和整体经济水平较低，国内在管道泄漏监测方面的技术相对于国外还有差距。
不过，随着国内技术水平不断提升以及经济水平的发展，相信其在管道泄漏监测技术上的优势也会逐步显现出来。
二、管道泄漏监测系统的研发与应用正是因为管道泄漏监测技术至关重要，所以研究和应用管道泄漏监测系统也一直是各类研究机构和企业的重点研究方向。
在管道泄漏监测系统的研发和应用中，已经涌现出了许多优秀的技术和产品。
首先，声波检测技术是管道泄漏监测系统中最为常见的技术。
这种技术的检测精度较高，而且相对简单。
不过，声波检测技术也有一些局限性，比如对于带有较强杂音的环境，其检测精度就会有所下降。
其次，电磁波探测技术也是管道泄漏监测系统中的一种技术。
这种技术主要是通过电磁波在管道中的传播特性来对管道泄漏进行监测。
由于电磁波在管道中的传播受到外界环境的干扰比较大，因此其检测精度大概在5%左右。
管道泄漏检测技术及评价1
（5）机载红外线方法
用一直升机吊一航天用的精密红外线摄像机沿管 道飞行，通过判读输出油料与周围土壤的细微温差成 像，确定是否有油料泄漏。 （6）热红外成像 为了降低原油的粘性，通常是在输运之前对原油 进行加热。当管道发生泄漏时，周围的土壤便浸泡在 泄漏的原油中，这时土壤的温度会上升。这种温度的 变化可以通过红外辐射的不同来感知。检测时，将管 道周围土壤正常温度分布图记录在计算机中，用直升 机在空中实时采集管道周围土壤温度场情况，通过对 两者的比较来检测泄漏。 热红外成像的缺点是对管道的埋设深度有一定的 限制，具有关资料介绍，当直升机的飞行高度为 300 m时，管道的埋设深度应当在6 m之内 。
3、探头安装数量及高度 可燃气体报警器的探头保护半径一般为6～7m， 同一生产场所探头安装数量要根据探头的保护半径和 生产场所的面积而定。 探头的安装高度应根据可燃气体的相对密度而定 ，相对密度大于0．75时，探头直安装在低处，距地 面 0．2～0．5 m为宜；相对密度小于或等于 0．75 时，探头宜安装在高处，距屋顶0．5～lm为宜，探头 一般应安装在可燃气体易泄漏的设备附近或易积聚可 燃气体空间的死角处。 4、可燃气体报警器的检定与维护 目前，输油气行业使用的可燃气体报警器均属较 精密、敏感的电子仪器仪表，应将其列为生产专用仪 表进行专业化维护、管理。定期擦拭探头上的灰尘， 以防止探头被积灰覆盖。对经检定发现老化、失效的 产品，要及时更新。
⑧在路段上的管道，由于重载车辆的通行而造成管道开裂； ⑨盗油等人为损坏，造成管道穿孔。 2、泄漏检测的必要性 管道作为气体．石油等介质的长距离输送设施，被铺设 于陆地、海洋等各种环境之中。尤其是我国有很大一部分管 道使用时间已很长，有的已超过20年，管道强度和涂层完整 性都已进入危险期，整个油田网络已进入事故高发期。据统 计，我国油田管道穿孔率0.66次km／a左右，我国大中城市 自来水的损失率大体在20％左右。还有，社会上的一些不法 之徒受盗卖石油牟取暴利的驱动，肆意在油气管道上开孔偷 盗油气，成为我国油田管道泄漏问题的一个主要原因。管道 泄漏不仅造成巨大的财产损失，污染环境，且威胁人身安全， 因此对管道泄漏检测尤为重要，有必要加强检漏技术的开发 和研究。
管道泄漏的检测与监测管道泄漏的检测方法管线泄漏的监测系统检漏
10
2. 管道运行安全管理
• 主要工艺参数控制
• 严格执行安全操作规程
• 输油设备定期检修与维护
• 做到管理规范和制度化
11
3. 管道的保护安全措施
• 自然地貌的保护
• 穿、跨越管段的保护
• 防腐系统保护
• 管道检测与安全评价
12
4. 管道维护和抢修的安全措施
• 建立管道维护抢修应急反应系统 • 制定切实可行的应急计划预案 • 采用维护和抢修的新技术
34
四、管道泄漏的检测与监测
• 管道泄漏的检测方法
• 管线泄漏的监测系统
• 检漏系统的评估指标
35
1. 管道泄漏的检测方法
• 直接法（基于硬件的检测）：直接 观察法、检漏电缆法、声学方法、 负压波法、光纤检漏法。
• 间接法（基于软件的检测方法）： 质量（或体积）平衡法、流量（或 压力）的突变法、实时模型法、统 计检漏法。
站间试压
• 站间管道试压用常温水作介质，管道试压采用在 一个或两个站间管段静止憋压的方法。 • 试压分强度性试压和严密性试压 2 个阶段。严密 性试压取管道允许的最大工作压力；强度性试压 取管道工作压力的 1.25倍。试压压力控制，均以 泵站出站压力为准，但要求管道最低点的压力不 得超过管道出厂的试验压力。对于地形起伏大的 管道，站间试压前必须进行分段试压合格，确保 处于高点位置管段的承压能力符合设计要求。
5
（2）泵站和加热站的试运投产
• 站内管道试压：站内高、低压管道系统均 要进行强度和严密性试压。并应将管段试 压和站内整体试压分开，避免因阀门不严 影响管道试压稳定要求。 • 各类设备的单体试运：泵机组、加热炉、 油罐、消防系统。 • 站内联合试运：联合试运前，先进行各系 统的试运。各系统试运完成后，进行全站 联合试运。
直埋供热管道泄漏监测及检测技术分享
直埋供热管道泄漏监测及检测技术分享前言随着城市供热管网建设的高速发展，规模不断扩大。
直埋敷设方式具有节约能源、造价低、占地少、施工方便等优点，在国内得到了迅速发展。
然而，当直埋管道发生泄漏，漏点位置确认难度大、停热时间长、抢修成本高，若漏点不能及时发现还易造成影响公共安全的恶性事故。
为了确保供热管网的安全稳定运行，提高供热管网管理效率，推广实现供热管网的智能化运行监测和精确化泄漏检测技术已是当前发展的必然趋势。
01人工巡检监测法按照运行使用年限和状态，分级分周期对管线进行人工巡检。
运行人员沿直埋管线的路由进行巡检。
检查设备小室，通过照明设备对热力管道保温层、波纹管补偿器、支架、墙套袖等处进行检查。
对存在异常记录下位置，并描述其特征（管线路由上方有沉降、下陷、冒汽、冒水现象、周围市政管线的井盖上方有冒汽现象；检查室内保温开裂脱落、管道设备腐蚀、穿墙套袖滴水情况），必要时用相机拍下照片，最后将检查数据汇总，判断管道的状态，或作为对可疑部位采取其他检测方法做进一步详细判断漏点的依据。
工成本逐年上涨，运行人员工作质量的监督、量化考核难。
运行人员的素质高低，知识和经验以及责任心，对检查的效果影响大。
02基于压力、流量、温度数据分析的管道泄漏检测基于压力、流量、温度数据分析，国内外应用的较多，是管道泄漏监测系统的主流。
这类技术依赖于远传检测仪表，通过管网各关键点的压力检测，实时监测压力的变化，判断可能发生的泄漏。
在监控中心监视各地的运行情况，并发出指令对运行状况进行控制。
远程终端装置将采集的流量、压力、温度等参数传递给监控中心，对管道的运行状况进行实时监控。
当泄漏严重时，可准确掌握现场情况，及时调度，处理故障，确保管网安全。
特点：通过压力监控点的压力变化和补水量异常来发现问题，此种监控方式可为管理及时提供可靠数据。
适用于管网大面积停热、泄漏失水，但对管道腐蚀、滴水等缺陷不能及时发现。
03直埋预警线监测法直埋预警线监测系统是由预埋在直埋保温管道保温层中的特殊导线及监测设备组成。
油气管道泄漏检测技术综述
油气管道泄漏检测技术综述油气管道泄漏是造成环境污染，危及人员安全和导致经济损失的一种常见问题。
为了及时发现和准确定位泄漏点，各国研究人员和工程师们致力于开发各种泄漏检测技术。
本文将对油气管道泄漏检测技术进行综述，包括传统技术和新兴技术。
传统技术主要包括以下几种方法：1. 监测站系统：安装在管道上的压力、温度和流量传感器可以实时采集数据，并通过监测站系统进行分析和报警。
该技术适用于长距离管道和大规模管道网络，但对泄漏位置的精确度较低。
2. 声音检测：检测泄漏产生的声波，并通过声音传感器进行接收和分析。
泄漏会产生较高的声波频率，因此可以通过对比环境噪音和管道噪音的差异来确定泄漏位置。
然而，该技术对环境噪音和管道材质的影响较为敏感，且无法应用于地下管道。
3. 微分压力检测：通过在管道两侧安装压力传感器，测量两侧的压力差异来检测泄漏。
泄漏会导致管道内部压力下降，并在两侧产生不同的压力差。
该技术适用于小规模管道和近距离泄漏，但对泄漏位置的准确度较低。
4. 红外摄像：使用红外热像仪扫描管道表面，检测泄漏产生的热能，并通过分析图像来确定泄漏位置。
这种技术对于大规模泄漏具有较高的灵敏度，但对于小规模泄漏和遮挡的情况下效果较差。
除了传统技术，还有一些新兴的泄漏检测技术在近年来得到了广泛的研究和应用。
1. 管道振动监测：通过在管道表面安装振动传感器，检测泄漏产生的振动信号。
泄漏会导致管道产生振动，通过分析振动信号可以确定泄漏位置。
这种技术对于大规模泄漏和地下管道具有较高的敏感度。
2. 气体成分检测：通过在管道周围布置气体传感器，检测泄漏时气体成分的变化。
不同的泄漏会产生不同的气体成分变化，通过分析气体成分可以确定泄漏位置。
该技术适用于各种规模和材质的管道。
3. 管道流量监测：通过在管道中安装流量计，检测泄漏时的流量变化。
泄漏会导致管道流量的减少，通过分析流量数据可以确定泄漏位置。
这种技术适用于大规模管道和近距离泄漏。
地下管网泄漏检测的技术和方法研究
地下管网泄漏检测的技术和方法研究地下管网泄漏是目前城市管理中比较头疼的问题之一，因为地下管网涉及到供水、供气、供电等方面，一旦形成泄漏现象，不仅会影响生产生活，还会危及到居民的人身安全和健康问题。
因此，如何及时发现和解决管网泄漏问题，就成为城市管理部门迫切需要解决的问题。
本文将介绍地下管网泄漏检测的技术和方法研究现状，以及目前国内外正在研究和开发的管网泄漏检测技术和方法。
一、地下管网泄漏检测技术和方法现状1.传统检测方法传统的管网泄漏检测方法主要是通过人工巡检和排查的方式来发现管网泄漏现象，但这种方法效率低、覆盖面小、人力成本高等弊端，无法满足大规模的泄漏检测需求。
另外，还有一种传统的检测方法是利用嗅气仪等设备来检测管网泄漏的燃气味和其他气味。
但是，这种方法存在很多限制。
如室内外温度差异、燃气浓度低、同一区域存在多个气源等，都会影响检测的准确性和可靠性。
2.新技术检测方法目前国内外已经有很多新技术被应用于地下管网泄漏检测中，主要包括以下几种：1)超声波检测技术超声波检测技术基于波的反射原理，通过将波传遍管道，然后根据波的反射细节来确定是否存在管道泄漏问题。
这种技术需要专业设备和技术人员进行操作，具有精度高、可靠性好、准确度高的优点。
2)热成像检测技术热成像检测技术可以快速定位地下管道的泄漏位置，根据管道表面温度变化的特征确定管道的泄漏区域。
这种技术需要专业设备、专业测量仪器和工程技术人员的操作和配合使用，从而可以对管道泄漏现象进行快速、准确的检测。
3)红外线检测技术红外线检测技术是基于红外线热像仪的工作原理，通过捕捉管道表面的红外线图像来判断管道的泄漏问题。
这种技术主要用于检测燃气管道泄漏，并且需要合适的环境条件来取得优秀的检测结果。
4)气体吸收光谱技术气体吸收光谱技术通过检测气体的吸收光谱，来确定管道泄漏的问题，并能够定位泄漏位置，特别是在管道燃气中使用更为广泛。
这种方法使用了光谱技术成分的定量数据来确定泄漏问题。
浅析管道泄漏原因及常用检测方法
浅析管道泄漏原因及常用检测方法管道的泄漏是管道工程中的一个重要环节,因为管道泄漏直接导致能源浪费和环境污染,造成重大的经济损失。
由于管道的老化、地理和气候环境的变化以及人为损坏等原因,泄漏事故时有发生。
因此应建立管道的监测系统,实现对管道泄露的实时检测,确定发生泄露的位置,以便及时检修,尽可能减少经济损失和能源浪费。
介绍了管道泄漏检测的主要方法及其简要原理,讨论了各种方法的优越性和局限性,并指出实际生产中应采用的方案。
标签：管道泄漏检测定位由于管道检测的多样性和复杂性,目前国内外还没有一种简单、快速、精确、可靠、通用的管道泄漏检测方法。
有关管道泄漏检测的方法大致分成以下四类:第一类是基于人工巡检法,由有经验的技术人员携带检测仪器设备或经过训练的动物分段对管道进行泄漏检测和定位。
这类方法具有定位精确度高和较低的误报率的特点,但不能及时发现泄漏,检测只能间断的进行;第二类是基于超生、磁通、摄像等技术的管内检漏法(如管内探测球PIG),这类方法具有定位精确度高和较低的误报率的特点,但无法实现在线监测。
由于探测球在管内随介质漂流,容易发生堵塞、停运等事故,并且探测球比较昂贵,运行成本较高;第三类是基于电缆检漏法,目前使用的电缆主要有油溶性电缆、渗透性电缆、分布式传感器电缆三种,电缆与管道平行铺设,当泄漏的物质渗入电缆后,会引起电缆特征的变化,以此来实现对泄漏的检测和定位,这类方法非常灵敏,对于小漏和缓慢泄漏均有较好的效果,但电缆价格和施工费用都较高,电缆一旦沾染上泄漏物后就要进行更换,它多用于液态烃类燃料的泄漏检测;第四类方法是基于管道压力、流量、温度等运行参数的外部,检测法,它能实现在线监测,是目前管道泄漏检测和定位研究的主攻方向之一。
1管道泄漏产生的原因管道产生泄漏的原因是多方面的,主要可分为三大类:腐蚀穿孔、疲劳破裂和外力破坏。
尽管采取腐蚀控制措施可以大幅度减缓腐蚀,但并不能绝对防止腐蚀。
阴极保护不足时,管道腐蚀过程虽然会由于阴极保护而缓慢但不会停止;阴极保护被屏蔽时,则对管道腐蚀根本起不到抑制作用。
