自动转换开关技术规范(ATS)
ASCO自动转换开关(ATS)选择优势
ASCO ATS 的选择优势1．符合国际标准的A TS。
国际电工委员会（IEC）有专门针对ATS（自动转换开关）的标准，即IEC60947-6-1。
ASCO 的ATS是符合该标准并经KEMA的试验机构认证。
中国的ATS标准：GB14048.11已于2003年4月颁布。
IEC还有其他开关标准，例如：IEC60947-2（断路器标准）、IEC60947-3（负荷开关标准）等。
2．真正的一体化，双投机构。
ASCO ATS不同于双断路器或双接触器或双负荷开关组合形式。
其工作原理象电动的“跟头闸”。
如图：一、负载有正常侧供电；二、线圈驱动转换—正常侧主触头分离；三、转换到应急侧，辅助触头接触；四、完全转换到应急侧，线圈断电。
3．具有机械、电气双重互锁，符合供电局的要求。
由转换原理图看出，ASCO ATS本身具有可靠的机械连锁，绝对不会同时接通两路供电电源。
电气连锁来自于控制器对电磁驱动线圈的控制。
4．电磁驱动转换，转换速度快。
依赖于独特的电磁线圈驱动，所有从30A~4000A的ATS转换时间都是1/6秒。
这是一个比较合理的转换时间。
因为两路供电同时有电转换时，会产生电弧导通时间（约为120毫秒），所以负载的实际断电时间不长过50毫秒。
这对于应急照明灯具来说，只是闪一下。
但不是越短的转换时间越好—小于120毫秒的转换有通过电弧让两路供电导通的可能。
5．内在的机械状态保持机构。
象接触器一样，ASCO ATS是依靠电磁驱动的。
但跟接触器不一样的是它的线圈仅在转换时通电，其他时间不通电的。
这就大大延长了驱动机构的使用寿命。
6．3相4极，N线重叠转换模式。
此款ATS（编号为C3）的转换方式是：接通应急电源N线→断开正常电源相线→接通应急电源相线→断开正常电源N线；反之同理。
所以这款开关在非转换时期是4极开关，在转换时成为3极开关。
目前市场上关于开关的3极4极问题争持很多，但对于ASCO 的这款开关两派都没有争议。
7．高短路耐受能力。
自动转换开关技术规范(ATS)
自动切换开关柜（ＡＴS)技术规格要求一、适用于本投标产品得规范与标准：1、ＩＥＣ60947－6-1《低压开关设备与控制设备第６部分:多功能电器第1篇自动转换开关电器》。
2、UL10０８3、ＧB/T1４048、11《低压开关设备与控制设备：多功能电器自动转换开关电器》。
二、适用本投标产品得操作环境:１、海拔高度:不超过2000米2、环境温度:-5℃—4０℃3、相对适度:5％—95％三、满足本项目得技术要求:1.600安培及以上(含60０安培）转换开关技术要求１)自动转换开关选用ＧE ＺTG系列或AＳCO 7０0０系列２)所有双电源配电箱ATS本体应采用真正PC级一体化开关,单刀双投结构,无中间暂停位置,具有明显断开点，不能采用断路器、接触器及负荷开关互锁型得AＴＳ开关。
３）ATS开关直流线圈驱动,电磁瞬间激磁操作,机械保持,内有联锁功能,自动转换并配备手动操作功能,一旦自动出现故障可以手动操作。
4)要求转换开关必须切换速度快,转换时间小于１０0毫秒。
5）ATS在两路电源之间切换得过程中,要求中性极切换时应先合后分, 避免因ATＳ切换引起得电压突变，同时中性线有独立灭弧触头，与相线同等容量6)本双电源适用于AC-３3iA混合类型负载切换，切换时不能降低容量使用。
7)控制器可以显示两路电源得电压值、位置状态、频率值与延时参数8)控制器必须具备两路电源同相侦测功能,避免因两路电源不同步切换产生得异常突波电流造成保护开关异常跳脱及负载得损坏。
９) 控制器必须具有液晶显示屏,可记录ATS转换事件１０)控制器电磁兼容性能应达到ＥＮ5502２级别11)控制器应该具有以下可调延时：A.常电电断电,可延时启动发电机,避免常用电源因为电压瞬间波动而频繁启动发电机,0-10秒可调B.转换至备用侧可调延时,0－５分钟可调C.回切至常用侧延时,0－60分钟可调D.发电机冷却延时，0-60分钟可调2.400安培以下（含400安培)转换开关技术要求1)转换开关选用ＧE GTX系列或ASCO 300系列2）所有双电源配电箱ＡTＳ本体应采用真正PC级一体化开关，双投结构,无中间暂停位置,具有明显断开点,不能采用断路器、接触器及负荷开关互锁型得ATS开关。
自动转换开关技术规范
自动转换开关技术规范一、引言自动转换开关技术规范(ATS)是一种用于自动地切换主电源和备用电源的装置。
它的设计和使用可以提高电力供应的可靠性和连续性，以保障设备的正常运行。
本规范旨在对自动转换开关技术进行详细规定，确保其安全可靠地运行，并为用户提供统一的技术要求。
二、术语和定义1. 自动转换开关(Automatic Transfer Switch, ATS)：用于自动切换主备电源的开关设备。
2. 主电源(Main Power Supply)：正常工作状态下供电的电源。
3. 备用电源(Standby Power Supply)：主电源失效时供电的电源。
4. 切换器(Switch)：ATS设备中用于切换电源的部件。
5. 输入侧(Input Side)：ATS设备中与主电源和备用电源连接的侧。
6. 输出侧(Output Side)：ATS设备中与负载设备连接的侧。
三、技术要求1.设计与制造要求1.1ATS应符合国家相关标准的规定，并获得合法的认证。
1.2ATS应具备满足额定电流和额定电压的能力，并能承受短时间的过载。
1.3ATS应采用可靠耐用的材料和组件，确保其长期运行的可靠性。
1.4ATS应具备防护等级，以保护其内部电路不受外界环境的影响。
1.5ATS应设计合理的空间布局和操作方式，以方便维护和操作。
2.功能要求2.1ATS应能自动检测主电源和备用电源的电压和频率，并能根据设定的条件进行切换。
2.2ATS应能自动切换电源，并在切换过程中保持负载设备的连续供电。
2.3ATS应具备故障自愈功能，能够自动恢复正常工作状态。
2.4ATS应配备相应的保护装置，以防止电源过载、短路等情况。
2.5ATS应具备远程监控和控制功能，方便远程操作和管理。
3.安全要求3.1ATS应具备过流、过压、低压、短路等异常情况时的自动切断功能，以保护负载设备的安全。
3.2ATS应具备防雷击和防火功能，以防止雷击和火灾等意外情况。
3.3ATS应具备漏电保护功能，以防止电气意外事故的发生。
ATS简介
第一章 ATS简介1.1 ATS的定义1.1.1 转换开关电器（转换开关）Transfer Switching Device (Tr ansfer Switch)转换开关电器（转换开关）Transfer Switching Device (Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.1.2 自动转换开关电器(ATS) Automatic Transfer Switching Eq uipment (ATS)自动转换开关电器(ATS) Automatic Transfer Switching Equipment (ATS)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”1.2 ATS的分类ATS 可分为两个级别：PC 级和CB 级。
PC级ATS ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATS ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
1.3 ATS的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
1.3.1 接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
1.3.2 塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。

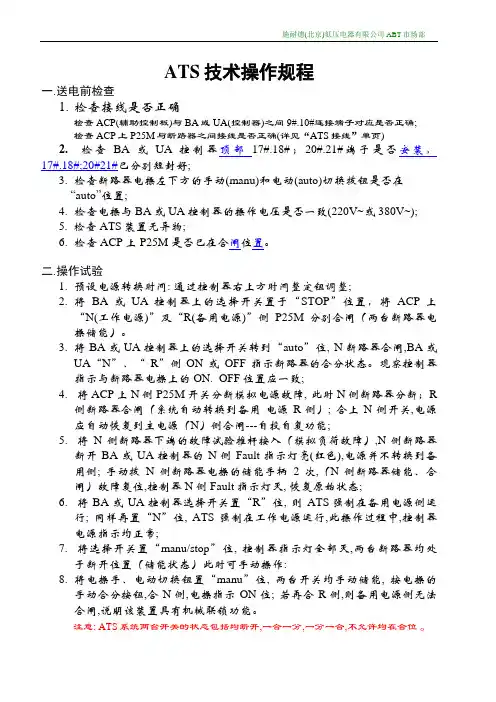

ATS技术操作规程1
ATS技术操作规程一.送电前检查1.检查接线是否正确检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)2.检查BA或UA控制器顶部17#.18#；20#.21#端子是否安装，17#.18#;20#21#已分别短封好;3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在“auto”位置;4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);5. 检查ATS装置无异物;6.检查ACP上P25M是否已在合闸位置。
二.操作试验1.预设电源转换时间: 通过控制器右上方时间整定钮调整;2.将BA或UA控制器上的选择开关置于“STOP”位置，将ACP上“N(工作电源)”及“R(备用电源)”侧P25M分别合闸（两台断路器电操储能）。
3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指示断路器的合分状态。
观察控制器指示与断路器电操上的ON. OFF位置应一致;4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断；R侧断路器合闸（系统自动转换到备用电源R侧）; 合上N侧开关,电源应自动恢复到主电源（N）侧合闸---自投自复功能;5.将N侧断路器下端的故障试验推杆按入（模拟负荷故障）,N侧断路器断开BA或UA控制器的N侧Fault指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,（N侧断路器储能、合闸）故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工作电源运行,此操作过程中,控制器电源指示均正常;7.将选择开关置“manu/stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置（储能状态）此时可手动操作:8.将电操手、电动切换钮置“manu”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。

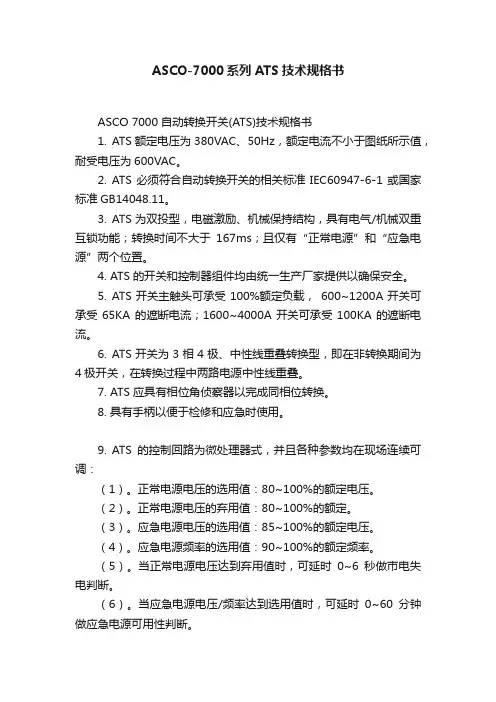

ASCO-7000系列ATS技术规格书
ASCO-7000系列ATS技术规格书ASCO 7000自动转换开关(ATS)技术规格书1. ATS额定电压为380VAC、50Hz，额定电流不小于图纸所示值，耐受电压为600VAC。
2. ATS必须符合自动转换开关的相关标准IEC60947-6-1或国家标准GB14048.11。
3. ATS为双投型，电磁激励、机械保持结构，具有电气/机械双重互锁功能；转换时间不大于167ms；且仅有“正常电源”和“应急电源”两个位置。
4. ATS的开关和控制器组件均由统一生产厂家提供以确保安全。
5. ATS开关主触头可承受100%额定负载，600~1200A开关可承受65KA 的遮断电流；1600~4000A开关可承受100KA的遮断电流。
6. ATS开关为3相4极、中性线重叠转换型，即在非转换期间为4极开关，在转换过程中两路电源中性线重叠。
7. ATS应具有相位角侦察器以完成同相位转换。
8. 具有手柄以便于检修和应急时使用。
9. ATS的控制回路为微处理器式，并且各种参数均在现场连续可调：（1）。
正常电源电压的选用值：80~100%的额定电压。
（2）。
正常电源电压的弃用值：80~100%的额定。
（3）。
应急电源电压的选用值：85~100%的额定电压。
（4）。
应急电源频率的选用值：90~100%的额定频率。
（5）。
当正常电源电压达到弃用值时，可延时0~6秒做市电失电判断。
（6）。
当应急电源电压/频率达到选用值时，可延时0~60分钟做应急电源可用性判断。
（7）。
当正常电源电压/频率恢复到选用值时，可延时0~60分钟做市电恢复判断。
（8）。
发电机空载冷却时间：0~60分钟。
10. 具有电源可用性显示并可远传信号、ATS开关所接位置显示并可远传信号。
11. 具有液晶显示面板，可显示ATS详细状态。
12. 具有直观的ATS状态指示和测试按钮。
13. 具有信号数字通讯功能。
安全指标 ats
ATS（Automatic Transfer Switch）的安全指标主要包括以下几个方面：
切换时间：ATS的切换时间是指从检测到故障或电源故障时起，到ATS完成主电源和备用电源切换的时间。
切换时间越短，对负载的影响就越小。
因此，ATS应该具备快速切换的能力，以减小对负载的影响。
切换可靠性：ATS的切换可靠性是指ATS在规定的工作条件下，能够成功地从主电源切换到备用电源或从备用电源切换到主电源的次数。
ATS应该具备高可靠性的切换能力，以确保电源的稳定性和连续性。
电源稳定性：ATS的电源稳定性是指其输出电源的质量和稳定性。
ATS应该具备输出电压和频率稳定、波形质量高的能力，以确保负载的稳定运行。
兼容性：ATS的兼容性是指其能够适应不同规格和特性的主电源和备用电源的能力。
ATS 应该能够与各种不同规格的电源适配，以确保其正常工作。
机械性能：ATS的机械性能是指其承受负载能力和抗机械应力的能力。
ATS应该具备足够的机械强度和稳定性，以承受负载的机械应力和振动等机械干扰。
环境适应性：ATS的环境适应性是指其在不同环境条件下的适应能力。
ATS应该能够在高温、低温、潮湿、干燥等不同的环境下正常工作，以确保其在各种环境条件下都能够可靠地运行。
综上所述，ATS的安全指标主要包括切换时间、切换可靠性、电源稳定性、兼容性、机械性能和环境适应性等方面。
在选择ATS时，需要根据实际需求选择符合相关安全指标的产品，以确保电源的稳定性和连续性。
(技术参考)自动转换开关电器(atse)标准、结构、选用
自动转换开关电器（ATSE）标准、结构、选用———自动转换开关电器（ATSE）标准、结构、选用•作者：•出处：•阅读：•发布时间：2008-11-26 13:47:30•供稿：关键词:双电源转换开关、ATS、自动转换开关电器、ATSE 标准目前，双电源自动转换开关(ATS)在国内已经有几十年的运用历史，在没有标准之前，各种开关（接触器、断路器、隔离开关等）都被运用在双电源自动转换开关上面。
自从国家标准GB/14048.11实施以来，双电源自动转换开关（ATS）作为一个独立的低压开关种类，被广泛用于两路电源间的自动转换，以确保重要负载电源的连续供应。
目前有多种型式的双电源转换开关，本文从标准、结构、选用等方面，给予探讨，也希望能给广大用户和爱好者提供参考。
一、标准：◆国家标准：GB/T14048.11-2002IEC标准：IEC60947－6－1：1998低压开关设备和控制设备第6部分：多功能电器第一篇：自动转换开关电器◆国家标准的定义：由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。
◆中文标准名称：自动转换开关电器英文标准名称：Automatic Transfer Switching Equipment (ATSE)◆PC级ATSE：能够接通、承载、但不用于分断短路电流的ATSE。
CB级ATSE：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流◆认证情况：中国、IEC、UL都对ATSE制订专门的标准（几个标准完全等同），所以，就必须选择符合标准的ATSE，由于我国ATSE没有实行CCC认证，所以，目前符合国家标准的唯一依据就是获得由中国质量认证中心按照GB/T14048.11标准颁发的CQC证书。
◆特别说明：•在没有国家标准之前，只要具有失电自动转换功能，都被用于两路电源间的自动转换，最早的就是用两个接触器加一个逻辑电路控制器组合而成的产品。
自动转换开关技术规范(ATS)
C.回切至常用侧延时，0-60分钟可调
D.发电机冷却延时，0-60分钟可调
2、环境温度：-5℃—40℃
3、相对适度:5%—95%
三、满足本项目的技术要求：
1．600安培及以上(含600安培)转换开关技术要求
1）自动转换开关选用GE ZTG系列或ASCO 7000系列
2）所有双电源配电箱ATS本体应采用真正PC级一体化开关，单刀双投结构，无中间暂停位置，具有明显断开点，不能采用断路器、接触器及负荷开关互锁型的ATS开关。
6）本双电源适用于AC-33iA混合类型负载切换，切换时不能降低容量使用。
7）控制器可以显示两路电源的电压值、位置状态、频率值和延时参数
8）控制器必须具备两路电源同相侦测功能，避免因两路电源不同步切换产生的异常突波电流造成保护开关异常跳脱及负载的损坏。
9)控制器必须具有液晶显示屏，可记录ATS转换事件
10）控制器参数设定提供密码保护功能。
11）控制器需使用系统电压，不需额外控制电源，降低故障率。
12）控制器应有485通信接口，通信协议为开放的
13）控制器必须具备两路电源同相侦测功能，避免因两路电源不同步切换产生的异常突波电流造成保护开关异常跳脱及负载的损坏。
14）控制器应该具有以下可调延时：
A.常电电断电，可延时启动发电机，避免常用电源因为电压瞬间波动而频繁启动发电机，0-10秒可调
5）要求转换开关必须切换速；中性线配备灭弧装置，并与相线同等容量
7）本双电源适用于AC-33B混合类型负载切换，切换时不能降低容量使用。
8）控制器通过LED或LCD可以显示两路电源的电压值、频率值和延时参数
9）面板操作按键：可设置工作模式：自动模式，手动模式，自投自复
Smartgen SGQ自动转换开关（ATS）产品说明书
Automatic Transfer Switch(ATS)Smartgen ElectronicCONTENT1SUMMARY (4)2OPERATING CONDITIONS (4)3SPECIFICATION (4)4TYPE INSTRUCTION (4)5STRUCTURE (5)6CASE DIMENSIONS (5)6.1. T YPE “N” CASE DIMENSIONS AND TECHNICAL DATA (5)6.2. T YPE “T”C ASE DIMENSIONS AND TECHNICAL DATA (6)6.3. T YPE “M” EXTERNAL DIMENSIONS AND TECHNICAL DATA (8)7ATS CONNECTING DIAGRAM AND OPERATING PRINCIPAL (9)7.1. “N” AND “T” SIMPLE CONNECTING DIAGRAM (9)7.2. “M” SIMPLE CONNECTING DIAGRAM (10)8INSTALLATION AND TESTING (10)1 SUMMARYSmartgen SGQ Automatic Transfer Switch (ATS) is used in conditions from AC660V 50/60HZ to DC250V which under structure of electromagnetism driving. SGQ ATS can make fast loading transfer (transfer time ≤80ms) under two ways power supply. Also ATS can be widely used in Hi-buildings, post, telecommunications, mines, ships, medical, public health, military installations, and so on. Two ways power can be mains, gens and storage battery.5 STRUCTURESmartgen SGQ Automatic Transfer Switch (ATS) apply for structure of magnet coil driving and two ways interlocking of electric and mechanical. And ATS’s major contact structure is two-stable and one-moving, and the moving contact is “V” type design, in order to ensure there is no short circuit of the two-ways power supply. “N” and “T” apply for structure of single coils operation and the coil only have current while it is transferred, and this can extremely extend theYPE “N” CASE DIMENSIONS AND TECHNICAL DATARIGHT VIEWSpecification Case size Installation size Cupper bar(A) A2P A3P A4P D C B2P B3P B4P E M U TQ63N 172 200 228 186 155 139 167 195 165 5 12 27 Q125N 193 228 265 186 155 159 195 231 165 7 20 37“N” technical data6.3. T YPE “M” EXTERNAL DIMENSIONS AND TECHNICAL DATATOP VIEW RIGHT VIEW7 ATS CONNECTING DIAGRAM AND OPERATINGPRINCIPAL7.1. “N” AND “T” SIMPLE CONNECTING DIAGRAMNote:1. Position control I2. Position control II3. Aux. contact of position I4. Aux. contact of position IISB1 as No.1 power’s switch on button SB1 as No.2 power’s switch on button7.2. “M” SIMPLE CONNECTING DIAGRAMNote:1. Position control I2. Position control II3. Aux. contact of position I4. Aux. contact of position IISB1 as No.1 power’s switch on button SB1 as No.2 power’s switch on button 8 INSTALLATION AND TESTINGThe installation and testing of ATS must be operated by experts and people who much learn about switch equipments. Protection and preventive measures must be considered during the operation. The wires connection of switch major loop must make its down lead prohibit from any pressure and strong force. Should inspect if have any damage to switch or any harmful environment before installation or debugging. Meanwhile, should check the wires connection if loose during transportation. Also should make the switch is clean and clean way smudge, special prohibit any smudges on the surface ofinsulation parts. The smudges could be caused from the packing materials during transportation or in storage. When connect main loop, should make the two-ways power phase sequence as same. Also should strictly follow to wires diagram in manual when connect to second loop and pay attention to control the voltage grade of power. There must be have excellent ground-connection when installation. Considering the personal safety and quickness of switch transfer, the debugging handle for testing only and users never operate it with load. Should use handle to operate the switch first when debugging. If everything goes well, using manual button to power-driven operation. And ATS is normal running after there is no error.。
双电源自动切换开关(ATSE)技术规格书-低压
自动转换开关（ATS）技术规格书：（低压）1、双电源切换装置（ATSE）应采用PC 级一体化产品，符合2008版GB/T 14048.11标准，获得CCC认证证书。
2、自动转换开关额定绝缘电压为690V,额定冲击耐受电压4KV（以CCC报告为准）。
3、自动转换开关为两位置转换开关：含常用侧、备用侧，不应该有中间位置。
4、自动转换开关为PC 级双投型，直流线圈瞬间激磁驱动，线圈在正常情况下不通电，只有在转换的瞬间通电，触头转换时间小于50 毫秒。
5、开关本身具备机械连锁机构，无需外置机械连锁机构。
6、中性线应具备先接后离的功能，以避免转换过程中，某一相电压突然升高，中性线的容量和相线的容量相等，并都带有灭弧室，禁止采用中性线重叠切换。
7、控制器具有手动转换按键，通过按键可将负载带电转换至任一路电源，并保持在此路电源上，直至电源失效。
8、控制器具备同相监测功能，可实现同相转换。
9、控制器具备故障自诊功能，可智能判断故障原因。
控制器配有液晶显示器，具备事件纪录功能，在无人值守时，可自动记录ATS 的每一个动作及发生的时间。
3.1 CB级与PC级ATSE两者有以下几点区别3.1.1两者机构设计理念不同CB级是由断路器组成，而断路器是以分断电弧为己任，要求机构快速脱扣一般采用四连杆机构。
四连杆机构易存在滑扣、再扣不可靠因素：而PC级机构不存在该方面问题。
因而PC级产品的可靠性远高于CB级产品。
3.l.2断路器(MCCB)一般不承受短时耐受电流，触头压力较小。
当供电电路生短路时，断路器的动触头易被斥开并产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流，触头压力要求较大，因而ATSE触头不易被斥开，也不易被熔焊。
这一特性对消防供电系统尤为重要。
3.l.3两路电源在转换过程中存在电源叠加问题。
PC级ATSE充分考虑了这一因素。
PC级ATSE的电气间隙、爬电距离一般是断路器的电气间隙、爬电距离的180％、150％(标准要求)。
ATS_PC级自动转化开关
市电
发电机
负载
中间位延时转换
在电源转换过程中可 以在一个程控转换延 时 （可调）内把负载 和两个电源 完全分开， 使得将感性负载衰减 到一个安全的水平以 减小切换对负载设备 的损害 。电 气、机械 联锁防止意外情况下 的“电源并联”故障
在IEC标准中要求，感性 负载应衰减到标称电压 的22% 对 于电动机负载这个时 间在0.5-1s 需要ATS可以停留在中 间位置以躲过负载衰减
应用场合：ZTG系列致力于满足更高要求的关键电力场合， 广泛应用于机场、酒店、通信、电厂 等低压柜双电源 切换 • • 设计特点：额定电流可达3200安培，满足常规容量需求 采用最高端的MX150控制器，具有转换开关所应具备的 多种通用性能，同时提供一个直观的用户界面，具有通信 和自诊断功能。所配备大屏幕液晶面板，所有参数现场可 调 引入GE独特可控硅（晶闸管）整流方式，使线圈的激磁 控制更加精准、可靠 ZTG系列提供两种转换方式开关：标准转换ZGS型与中 间位延时转换ZGD型（具有延时转换功能，适用于电感 类负载 ）
特性 •额定电压5-15KV •额定电流600-3000A •转换时间：6个周波，120毫秒 •可抽出式的真空断路器设计 •双重电气连锁，确保安全操作 •抽出式的变压器设计，抽出后回路自动断开，方便维护 •三种操作方式：手动机械/手动电气/自动转换 •控制器无需外接额外电源，全取自主回路电源 •分闸线圈与合闸线圈双电源回路设计 •标配电容储能装置，即使两路电源断电，仍可靠分合闸 •可选配GE继电保护产品
应用于民用和 商业照明
低压配电系统网络结构图
后台监控系统
以太网交换机
ＲＳ４８５
ATS
GTX系列自动转换开关技术规范
ATSE 处 于 闭合 位 置 供 电系 统 出现 短路 电流 情 况下 , ATSE 在 一 定 的时 间 内所 应 能承 受 短 路 电流冲 击 的能力 ;
双电源自动转换开关ATSE选用规范
双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。
它可以自动检测电源故障，自动切换到另一电源。
如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。
2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。
二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。
2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。
Eaton 自动转换开关 (ATS) 的说明说明书
Ideal for critical applications requiring selective coordination and redundancyEaton’s power frame bypass isolation automatic transfer switch (ATS) features the UL T 1066 Listed Magnum T DS power switch/ circuit breaker for use in electrical distribution systems rated up to 5000 A. Supervisory intelligence is provided by an ATC-900 controller delivering operational simplicity and field adaptability coupled with enhanced diagnostics and troubleshooting capabilities.The bypass isolation ATS design is ideal for those applications where the ability to perform concurrent maintenance is either desirableor required without interrupting power to critical loads.Product configuration• Automatic operation• Open and closed transition • Ratings 200–5000 A• Two-, three- and four-pole • Up to 600 Vac, three- or four-wire, 60 Hz or 50/60 Hz• NEMA® 1, 3R, 3R (stainless steel)• Drawout ATS and drawout bypass switch facilitating concurrent maintenance • Service entrance rated• Behind-the-door or through-the-door access to power switches/circuit breakers • Cam-Lok E receptacles for quick connection to a temporary engine-generator for emergency powerBypass isolation ATS with optional through-the-door configuration(deadfront panels removed)Design highlights• Arcflash ReductionMaintenance System Eto meet NEC T 240.87• High withstand closingcurrent ratings• 200 kA short-circuit (fuse)• 100 kA short-circuit• 85 kA short-time• Integral overcurrentprotection with electronictrip (LSI, LSIG, LSIA)• Manual transfer under load• UL 1008 and CSA T 22.2,No. 178 Listed• Spring stored energyand charging mechanism• Quick make/quick breakmain contacts• Multi-tap controlpower transformers• 100% rated 4th pole(switched neutral)• Mechanical andelectrical interlocks• Deadfront construction• Top/bottom cable entry• Seismic/OSHPD certifiedStandard features• ATC-900 controller• Drawout cassette for easymaintenance, testing andlock-out/tag-out of powerswitch/circuit breaker• Color LCD and keypad• Mimic bus with LEDindication of source available,source connected,and preferred source• Source sensing ofundervoltage/overvoltage,underfrequency/overfrequency,phase sequence, voltageunbalance/phase loss• Symmetrical componentcalculation detectsabnormal conditions• Load sensing of regenerativevoltage decay• Dual automatic programmableplant exercisers with load/noload engine test• Programmable time delays• Programmable relay outputs• Programmable control inputs• Source available contacts(Form C)• Engine-generator 1 and 2start contacts (Form C)• Auxiliary position contacts• Serial (Modbus T)communication• USB port for data extractionand setpoint configuration• Password protectionOptional features• UL 1449 surgeprotection device (SPD)• Door-mountedoperator controls• Space heater with thermostat• Integral or discrete powerquality metering• External 24 Vdc supplypower for ATC-900• HM i remoteannunciator controller• Expandable programmableinputs/outputs (up to 20of each)• Ethernet communicationmodule• Tin-plated bus forcorrosive environmentsDual drawout(ATS and bypass)Dual drawout configuration includes a cassette housing with movable extension rails allowing each power switch/ circuit breaker to be easily withdrawn and isolated from the main bus. This feature facilitates maintenance and repair without incurring downtime of critical loads. Selective coordinationFor emergency, legally required or critical operations systems requiring selective coordination, the 85 kA (0.5 second/30 cycle) short-time withstand closing current rating can be applied in circuits operating up to 600 Vac. Multi-tap voltage selector System voltage can be field configured via a multi-tap control power transformer (CPT) with keyed quick-disconnect plugs. AA When voltage specific device(s) not configured.Integrated serviceentrance ratingA power frame transfer switchcan be equipped with integralovercurrent protection (inclusionof electronic trip unit), allowingit to be installed directly atthe point of service entrance.This eliminates the need for aseparate upstream overcurrentprotective device includingadditional power connections.As required by NEC 230.95,ground fault protection canalso be provided.Contact wear indicationPower frame transfer switchesinclude a main contact wearindicator. The wear indicatorcan be easily inspected byremoving the arc chute fromthe arc chamber at each powerpole position.Fast transfer timeA robust two-step storedenergy mechanism provideshigh-speed operation of themain contacts and allows foran open in-phase load transferbetween power sources. Whenan in-phase transfer is notpossible, the controller can beprogrammed to fall back to anopen time delay or open loadvoltage delay transition.ATC-900 controllerEaton’s ATC-900 controllerbrings intelligence, adaptability,and enhanced supervisory andprogramming capabilities tomission-critical applications.The color display and mimicbus with LED indication provideenhanced operator visibilityof status and metering data.Front arrow keys allow for quickscreen navigation, removal ofcodes and abbreviations avoidpotential confusion, and refineddata screens provide for ease ofviewing and programming.Arcflash ReductionMaintenance SystemWhere required by NEC 240.87,overcurrent protection can beconfigured with Eaton’s ArcflashReduction Maintenance Systemas a method to reduce clearingtime. The result is lower incidentenergy at all downstreamwork locations.Incident energy level decreases dramatically when the ArcflashReduction Maintenance System maintenance mode is enabledServiceentrancetransferswitchrating(A)Availablefaultcurrent(kA)Arcingfaultcurrent(kA)Without ArcflashReductionMaintenanceSystemWith ArcflashReductionMaintenanceSystemMax.clearingtime (sec)Incidentenergy(cal/cm3)Max.clearingtime (sec)Incidentenergy(cal/cm3)400064320.558.40.4 4.730005126.40.547.30.4 3.8200039210.5370.4 3.016002815.80.527.20.4 2.212001911.30.5190.4 1.5otes:N Overcurrent protection device modeled is Eaton Magnum DS circuitbreaker (520C or 1150+ trip). Arcing fault current and indident energy valuesderived using SKM System Analysis software. Incident energy is calculatedimmediately downstream of transfer swtich load.Bypass isolation ATS (deadfront panels shown) with behind-the-door construction and front access cabinetATC-900 controllerATS (Source 1 power switch)ATS (Source 2 power switch)Power switch/circuitbreaker drawn outfrom cassette forinspectionOptional frontaccess cabinetBypass(source 1power switch)Bypass(source 2power switch)Deadfrontpanels Optional trip unit for integralovercurrent protectionRedundantmanualoperationPadlockablelevering deviceshutter forlock-out/tag-out2EATON Bypass isolation automatic transfer switchesAmpere rating Number of polesAHeightinches (mm)BWidth B inches (mm)NEMA 1 enclosureNEMA 3R enclosure Standard terminals CDepth BC inches (mm)Shipping weight Lb (kg)CDepth BC inches (mm)Shipping weight Lb (kg)Normalemergency and loadNeutral200–2000290.00 (2286.0)64.00 (1625.6)60.00 (1524.0)4500 (2041)75.00 (1905.0)4600 (2086)(6) 1/0–750 kcmil (24) 4/0–500 kcmil NEMA 1 (up to 3200 A)NEMA 3R (up to 3200 A) (controller and device panels mountedon inner door)Ampere Number AHeight BWidth B CDepth BC Shipping weight Standard enclosure dimensions and weights ANEMA 1 (4000–5000 A)NEMA 3R (4000–5000 A)T erminalsAmpere Normal, emergency A Dimensions and weights shown are approximate and subject to change. Reference productoutline drawings for the latest information.B Installation of seismic floor-mount brackets requires 3 inches of depth at enclosure rear and3 inches of width at each side of enclosure (left and right). C A 3-inch clearance distance is recommended at enclosure rear for maintaining air flow throughvented panels.3EATON Bypass isolation automatic transfer switchesEaton is a registered trademark.All other trademarks are property of their respective owners.Eaton1000 Eaton Boulevard Cleveland, OH 44122United States © 2022 EatonAll Rights Reserved Printed in USAPublication No. PA140001EN / Z25817February 2022Schematic diagramT ypical bypass isolation ATSCatalog numbering systemA S1 designates Source 1 and S2 designates Source 2.B Stainless steel optional.System coordination information— withstand closing current ratingsTransfer switch Short-circuit (kA) up to 600 V Short-time (kA) up to 600 V Short-circuit (kA)up to 600 V when A UL 1066 Listed withstand current ratings.Standard terminal connectionsPower frame type transfer switches are designed to accommodate cable entry at the top and/or bottom of the enclosure.Internally, the normal power terminations are located closer to the top of the enclosure and emergency power terminations are closer to the bottom. Load power connections are located in the center. For installation flexibility, a “source swap” option is available, which reverses the location of the normal and emergency terminations. NEMA 1 and 3R enclosure types have removable bolted panels located at the rear, providing easy access for cable termination. For applications requiring front access, an optional side cabinet can be added to the left or right side of the transfer switch.Higher amperage assemblies (4000 A and 5000 A) typically include an additional wireway or side cabinet to accommodate an increased number of cables. In this configuration, both rear and front access is often required. A mix of cable and direct bus connect is possible. The wireway can be located to the left or right of the transfer switch.Follow us on social media to get the latest product and support information.。
ATS定义
ATS定义ATS全称为"自动转换开关电器"，是Automatic transfer switching equipment的缩写。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此,ATS常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
互动热备份(ATS)。
ATS又可解释为automatic test system,即自动测试系统。
ATS（自动切换系统）控制柜由以下部分器件组成：A. 核心部件：SKT1自动电源转换开关，特点如下：自动转换开关采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术，基本实现了零飞弧。
驱动电机为聚氯丁橡胶绝缘湿热型电机，装有安全装置在超出110℃温度和过电流状态时自动跳闸。
待故障消失后即自动投入工作，很大程度保证了开关寿命。
该系列产品在温升、分断、接通、耐压、脉冲等主要性能指标完全符合中国国家标准和欧盟标准。
B. 控制模块，采用郑州众智电子设备有限公司专门为双电源转换开发的智能控制器HAT220.该模块具有操作简单，性能稳定等特点。
C. 面板信号指示灯及其外围电路。
ATS控制柜的主要功能：ATS的基本功能是：当市电故障时,ATS经过0-10秒延时自动把负载切换至发电端；当市电恢复后,ATS又经过0-10秒延时自动把负载切换至市电端，发电机组经过冷却延时后自动停机。
ATS柜的切换延时，保证了切换前机组电源或市电电源各项电参数的稳定性。
ATS控制柜具有手动和自动切换电源的功能。
ATS具有市电优先的功能，也就是说即使在发电机组供电状态，在此期间任何时候，只要市电恢复正常，立刻切换至市电供电。
ATS
ATS工作原理的概述自动转换开关电器简称为ATS，是Automatic transfer switching equipment的缩写。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
ATS一般由两部分组成：开关本体+控制器。
而开关本体又有PC 级（整体式）与CB级（断路器）之分。
1. PC级：一体式结构（三点式）。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。
2. CB级：配备过电流脱扣器的ATS，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能；控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源。
备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ATS应用电路。
控制器与开关本体进线端相连。
ATS的控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成；另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
2．CB级和PC级ATS性能比较2.1两者机械设计理念不同CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。
因而断路器的机构存在滑扣、再扣问题；而PC级产品不存在该方面问题。
GE_ATS选型及规范技术要求
GE自动转换开关选型单相220V/40A ATS自动转换开关产品型号系列：ZTG 40A-2P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥25400220V/80A ATS自动转换开关产品型号系列：ZTG 80A-2P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥26500220V/100A ATS自动转换开关产品型号系列：ZTG 100A-2P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥27800220V/150A ATS自动转换开关产品型号系列：ZTG 150A-2P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥28700三相380V/40A ATS自动转换开关产品型号系列：ZTG 40A-4P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥31500380V/80A ATS自动转换开关产品型号系列：ZTG 80A-4P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥32800380V/100A ATS自动转换开关产品型号系列：ZTG 100A-4P切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥34500380V/150A ATS自动转换开关产品型号系列：ZTG 150A-4P 切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥35600380V/225A ATS自动转换开关产品型号系列：ZTG 225A-4P 切换时间：20-30毫秒开关本体尺寸：295（高）﹡330（宽）*129 （深）价格：￥37500注：ZTG系列40-225A的开关尺寸相同规范书技术指标要求双电源自动切换开关技术要求如下：1）产品符合IEC 60947-6-1标准；2）自动转换开关使用类别是AC-33A ；3）自动转换开关为PC级双投型，直流线圈瞬间激磁驱动，线圈在正常情况下不通电，只有在转换的瞬间通电，转换时间小于100毫秒；4）自动转换开关主触点配备独立灭弧触点，主触点在转换过程中有自清洁功能；5）中性线应具备先接后离的功能，以避免转换过程中，某一相电压突然升高；6）配备两位置禁止转换开关：包括自动与禁止两位置，在ATS需要维护时，允许可靠的断开控制回路，保证操作人员的安全；7）控制器具备事件纪录功能，在无人值守时，可自动记录ATS的每一个动作及发生的时间；8）控制器具备发电机自动测试功能，可选择空载/带载发电机测试；9）控制器应该具有可调延时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动切换开关柜(ATS)技术规格要求
一、适用于本投标产品的规范与标准：
1、IEC60947-6-1《低压开关设备和控制设备第6部分：多功能电器第1
篇自动转换开关电器》。
2、UL1008
3、GB/T14048.11《低压开关设备和控制设备：多功能电器自动转换开关
电器》。
二、适用本投标产品的操作环境：
1、海拔高度：不超过2000米
2、环境温度：-5℃—40℃
3、相对适度:5%—95%
三、满足本项目的技术要求：
1．600安培及以上(含600安培)转换开关技术要求
1）自动转换开关选用GE ZTG系列或ASCO 7000系列
2）所有双电源配电箱ATS本体应采用真正PC级一体化开关，单刀双投结构，无中间暂停位置，具有明显断开点，不能采用断路器、接触器及负荷开关互锁型的ATS开关。
3）ATS开关直流线圈驱动，电磁瞬间激磁操作，机械保持，内有联锁功能，自动转换并配备手动操作功能，一旦自动出现故障可以手动操作。
4）要求转换开关必须切换速度快，转换时间小于100毫秒。
5）ATS在两路电源之间切换的过程中，要求中性极切换时应先合后分, 避免因ATS切换引起的电压突变，同时中性线有独立灭弧触头，与相线同等容量
6）本双电源适用于AC-33iA混合类型负载切换，切换时不能降低容量使用。
7）控制器可以显示两路电源的电压值、位置状态、频率值和延时参数
8）控制器必须具备两路电源同相侦测功能，避免因两路电源不同步切换产生的异常突波电流造成保护开关异常跳脱及负载的损坏。
9) 控制器必须具有液晶显示屏，可记录ATS转换事件
10）控制器电磁兼容性能应达到EN55022级别
11）控制器应该具有以下可调延时：
A.常电电断电，可延时启动发电机，避免常用电源因为电压瞬间波动而频繁启
动发电机，0-10秒可调
B.转换至备用侧可调延时，0-5分钟可调
C.回切至常用侧延时，0-60分钟可调
D.发电机冷却延时，0-60分钟可调
2．400安培以下(含400安培)转换开关技术要求
1）转换开关选用GE GTX系列或ASCO 300系列
2）所有双电源配电箱ATS本体应采用真正PC级一体化开关，双投结构，无中间暂停位置，具有明显断开点，不能采用断路器、接触器及负荷开关互锁型的ATS开关。
3）ATS开关直流线圈驱动，电磁瞬间激磁操作，机械保持，内有联锁功能。
4）自动转换并配备手动操作功能，一旦自动出现故障可以手动操作。
5）要求转换开关必须切换速度快，转换速度小于100ms。
6）ATS四级同轴驱动；中性线配备灭弧装置，并与相线同等容量
7）本双电源适用于AC-33B混合类型负载切换，切换时不能降低容量使用。
8）控制器通过LED或LCD可以显示两路电源的电压值、频率值和延时参数
9）面板操作按键：可设置工作模式：自动模式，手动模式，自投自复
10）控制器参数设定提供密码保护功能。
11）控制器需使用系统电压，不需额外控制电源，降低故障率。
12）控制器应有485通信接口，通信协议为开放的
13）控制器必须具备两路电源同相侦测功能，避免因两路电源不同步切换产生的异常突波电流造成保护开关异常跳脱及负载的损坏。
14）控制器应该具有以下可调延时：
A.常电电断电，可延时启动发电机，避免常用电源因为电压瞬间波动而频繁
启动发电机，0-10秒可调
B.转换至备用侧可调延时，0-5分钟可调
C.回切至常用侧延时，0-60分钟可调
D.发电机冷却延时，0-60分钟可调
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
