贴片元件的手工焊接技巧及焊接方法

贴片元件的手工焊接技巧及焊接方法

贴片元件的手工焊接技巧及焊接方法手工焊接是一种常见的贴片元件焊接技术。

下面,我将详细介绍贴片元件的手工焊接技巧及焊接方法。

手工焊接贴片元件的技巧如下:1.准备工作:在开始之前,确保焊接区域整洁,并备齐所需的焊接工具和材料,如焊锡丝、焊锡通、镊子、钳子等。

2. 选择合适的焊锡丝:根据贴片元件大小选择合适直径的焊锡丝,常用的直径有0.5mm和0.6mm。

焊锡丝应选用含有活性剂的镀银亮锡丝,以提高焊接质量。

3.控制温度:焊接温度应适中,过高可能导致焊锡流动不均匀或贴片元件受损,过低则可能导致焊锡无法熔化。

一般来说,焊接温度在300-350℃之间是较为适宜的。

4.焊锡的涂敷:焊接前可以在焊点处先涂敷少量的焊锡通,以提高焊锡的润湿性。

然后,将焊锡丝沿着焊点方向放置于焊接区域,用烙铁加热焊锡丝并使其熔化。

5.点熔焊接法:点熔焊接法适用于较小的贴片元件。

将焊锡熔化后,用烙铁将焊锡点熔化,然后快速将焊点埋入焊锡熔池内,使焊点与焊盘充分接触,并保持几秒钟,待焊锡冷却凝固后,焊接完成。

6.拖移焊接法:拖移焊接法适用于较大的贴片元件。

将焊锡熔化后,在焊点附近迅速拖出一段约2-3毫米的焊锡流动线,然后迅速将贴片元件放置于焊锡流动线上。

整个焊接过程应快速而准确。

7.检查焊接质量:焊接完成后,应仔细检查焊接质量。

焊点应呈圆形,与焊盘充分接触,并没有短路、冷焊和虚焊等问题。

1.首先,将焊接区域整洁,并确保焊盘的垫距和孔径与贴片元件匹配。

2.使用镊子或钳子将贴片元件固定在焊盘上,确保元件的正确位置。

3.将焊锡丝沿着焊点方向放置于焊接区域,用烙铁加热焊锡丝并使其熔化。

4.对于小型贴片元件,可以采用点熔焊接法,将焊点埋入焊锡熔池内,并保持几秒钟。

5.对于较大的贴片元件,可以采用拖移焊接法,快速将贴片元件放置于焊锡流动线上,并保持几秒钟。

6.焊接完成后,用放大镜等工具仔细检查焊接质量,确保焊点的质量符合要求。

总结起来,贴片元件的手工焊接需要掌握正确的焊接技巧和方法,并通过充分的练习和实践提高焊接质量。

贴片式元器件的焊接技巧,详细教程

贴片式元器件的焊接技巧,详细教程

贴片式元器件的焊接技巧,详细教程贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。

其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同,而贴片集成电路的则有所不同。

下面分别介绍这些贴片元器件的焊接方法。

焊接贴片电阻器贴片电阻器一般耐高温性能较好,可以采用热风枪进行焊接。

在使用热风枪焊接时,温度不要太高,时间不要太长,以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大,以免吹跑元器件或使相邻元器件移位。

焊接贴片电阻器的方法如下:1)首先将热风枪的温度开关调至5级,风速调至2级,然后打开热风枪的电源开关,如图1-39所示。

图1-39 调节热风枪2)用镊子夹着贴片元器件,然后将电阻器的两端引脚蘸少许焊锡膏。

3)将电阻器放在焊接位置,然后将热风枪垂直对着贴片电阻器加热,如图1-40所示。

4)加热3s,待焊锡熔化后停止加热,然后用电烙铁给元器件的两个引脚补焊,加足焊锡,如图1-41所示。

图1-40 加热电阻器图1-41 焊好的电阻器【提示】对于贴片电阻器的焊接一般不用电烙铁,因为用电烙铁焊接时,由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面,在焊第二个焊点时,由于第一个焊点已经焊好,如果下压第二个焊点,可能会损坏电阻器或第一个焊点。

拆焊这类元件时,要用两个电烙铁同时加热两个焊点使焊锡熔化,在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离,然后用镊子取下。

焊接贴片电容器对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等),焊接的方法与焊接贴片电阻器相同,可参考贴片电阻器的焊接方法,这里不再赘述。

对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器,不能用热风枪加热,而要用电烙铁进行焊接,用热风枪加热可能会损坏电容器。

具体焊接方法如下:1)首先在电路板的两个焊点上涂上少量焊锡,然后用电烙铁加热焊点,当焊锡熔化时迅速移开电烙铁,这样可以使焊点光滑,如图1-42所示。

[精编]电路高手谈谈手工焊接贴片元件的方法、经验,所用工具

[精编]电路高手谈谈手工焊接贴片元件的方法、经验,所用工具

电路高手谈谈手工焊接贴片元件的方法、经验,所用工具[王为之]我也是位新手,近来做过一些表贴电路,我觉得,一般的分立元件,当然谁都能焊好了,只要心细手稳,没总题的。

关键是表贴的集成电路,例如64脚的MSP430系列,除了心细之外,还得有些好的工具,如一把好的烙铁(专用于焊表贴集成电路的),我用的只能说是还可以吧,120元一把。

头儿细得像锥子一样。

但长时间烧也不坏。

贴片焊膏是必不可少的。

如果想焊的更好些,更快些,那么买一台热风台就可以了,先拿小烙铁焊上两三个管脚,对准位置后,涂上焊膏,热风一吹,非常漂亮!但这种焊法,最后一定要拿放大镜,针尖,这两样工具一个一个管脚的检验,以防接触不良,我在这上面吃过好大的亏!如果有一台热风台,就不会再因为焊坏板子而吃亏了,热风一吹,轻轻一取就OK了,我过去焊坏好多板子,不是因为焊,而是因为取,引线太细,一取就完蛋了,有了热风台,就不会了。

这玩意也不贵,300多就行了。

[duoduo]这两年我手工焊过许多贴片,并不难,要细心,掌握方法。

对于50mil间距的贴片就不说了吧,很容易的。

对于引脚间距细密的,首先在干净的焊盘上涂上一层焊锡膏,再用干净的恒温电烙铁往焊盘上薄薄一层焊锡,把元件放置上去对准,上锡固定好对角,然后随意挑一边用烙铁垂直引脚出线方向较缓滑过,同时稍用力下压元件这条边;然后就同样方法焊对边;然后就另外两边。

最后检查,不好的地方重新焊过。

[mudfish]1、焊贴片电阻电容先在一个焊盘上上一点锡,用镊子夹住元件焊在这个焊盘上,如果不平可用镊子调整,最后可统一在另一个焊盘上上锡,完成焊接2、表贴集成电路/连接器用松香酒精溶液做助焊剂。

焊接前先用棉签沾上助焊剂涂抹在焊盘上,稍等一会,待酒精略微挥发一些后助焊剂会发粘,此时可将元件或连接器放好,略微压一下即可,注意一定要对正!然后用烙铁把对角线的两个管脚烫一下,即可固定元件,然后就一个脚一个脚地对付吧。

也可以在烙铁头上稍微多上点锡,在元件的管脚上轻轻拉过。

贴片手工焊接实验报告(3篇)

贴片手工焊接实验报告(3篇)

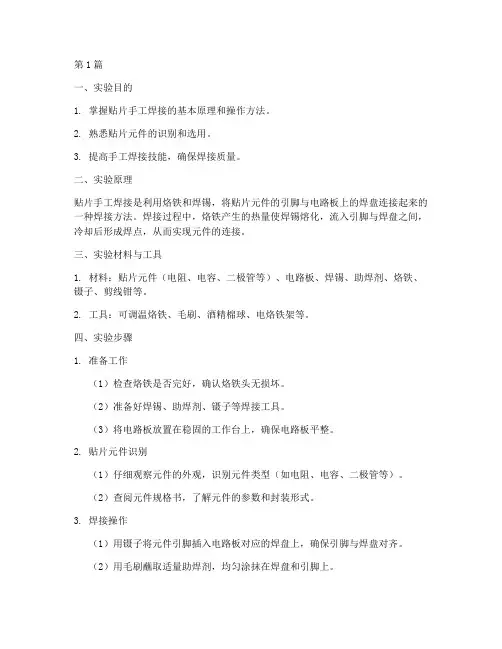

第1篇一、实验目的1. 掌握贴片手工焊接的基本原理和操作方法。

2. 熟悉贴片元件的识别和选用。

3. 提高手工焊接技能,确保焊接质量。

二、实验原理贴片手工焊接是利用烙铁和焊锡,将贴片元件的引脚与电路板上的焊盘连接起来的一种焊接方法。

焊接过程中,烙铁产生的热量使焊锡熔化,流入引脚与焊盘之间,冷却后形成焊点,从而实现元件的连接。

三、实验材料与工具1. 材料:贴片元件(电阻、电容、二极管等)、电路板、焊锡、助焊剂、烙铁、镊子、剪线钳等。

2. 工具:可调温烙铁、毛刷、酒精棉球、电烙铁架等。

四、实验步骤1. 准备工作(1)检查烙铁是否完好,确认烙铁头无损坏。

(2)准备好焊锡、助焊剂、镊子等焊接工具。

(3)将电路板放置在稳固的工作台上,确保电路板平整。

2. 贴片元件识别(1)仔细观察元件的外观,识别元件类型(如电阻、电容、二极管等)。

(2)查阅元件规格书,了解元件的参数和封装形式。

3. 焊接操作(1)用镊子将元件引脚插入电路板对应的焊盘上,确保引脚与焊盘对齐。

(2)用毛刷蘸取适量助焊剂,均匀涂抹在焊盘和引脚上。

(3)调整烙铁温度至350℃左右,用烙铁头轻触引脚和焊盘,使焊锡熔化。

(4)待焊锡熔化后,将烙铁头迅速移开,使焊锡回流形成焊点。

(5)重复以上步骤,完成所有元件的焊接。

4. 焊接质量检查(1)用放大镜检查焊点,确保焊点饱满、圆润,无虚焊、冷焊等现象。

(2)用万用表测量元件的参数,确保元件正常工作。

五、实验结果与分析1. 实验过程中,按照实验步骤进行操作,成功完成了贴片元件的手工焊接。

2. 焊接过程中,注意了以下几点:(1)烙铁温度控制在350℃左右,避免过高或过低。

(2)焊锡用量适中,避免过多或过少。

(3)操作过程中保持耐心和细心,避免出现虚焊、冷焊等现象。

3. 焊接完成后,对焊点进行了检查,未发现虚焊、冷焊等问题,元件参数正常。

六、实验总结1. 通过本次实验,掌握了贴片手工焊接的基本原理和操作方法。

2. 熟悉了贴片元件的识别和选用,提高了焊接技能。

贴片元件的手工焊接

贴片元件的手工焊接

贴片元件的手工焊接当印制板上含有贴片类元器件时且采用手工焊接的方式时,焊接时按以下操作方法进行。

1.工具及材料15W-20W电烙铁、锥形尖头烙铁头、镊子、φ1.0mm焊锡丝、防静电手镯、高温海绵、放大镜、毛刷、清洗剂2. 焊接要求:2.1 当印制板上面同时含有贴片类器件和接插类器件时,应该先焊接贴片类器件,再焊接其它接插类器件。

2.2 焊接贴片类器件时应遵循:先焊接贴片集成类器件,再焊接贴片三极管、电阻、电容类器件。

2.3 焊接贴片器件时一定要注意器件的方向和极性。

2.4 矩形器件:理想末端焊点宽度等于元件末端可焊宽度或焊盘宽度如图1,元件可焊部分与焊盘重叠J部分如图2。

图1 图 22.5 柱形器件:理想末端焊点等于或大于元件直径宽W或焊盘宽度P如图3,侧面焊点长度D等于元件可焊端长度T或焊盘长度S如图4。

图3 图 42.6 三极管类:三个管脚应处于焊盘的中心位置如图5,三极管的引脚超出焊点的部份须小于或等于引脚宽度的1/2,若大于1/2则不合格如图6。

图5 图62.7 集成类:引脚的正面、侧面吃锡良好;引脚与焊点间呈现弧面焊锡带;引脚的轮廓清晰可见;焊锡需盖至引脚厚度的1/2或0.3mm以上如图7、8。

图7 图83. 焊接方法步骤 3.1 焊接前操作人员应做好防静电措施:佩戴带防静电手镯或使用静电消除仪释放身体上的静电后,方可进行焊接。

3.2 在焊接前应对要焊的PCB 进行检查,确保其干净。

3.3 然后在贴片元器件的足迹铜箔上镀锡,镀锡时,先使烙铁头接触该铜箔处一秒钟,而后将焊锡放在受热的足迹铜箔处,当焊剂在铜箔处流动时,立即拿掉焊锡和烙铁,然后再对下一个足迹铜箔镀锡,完毕,做仔细检查。

注意:镀锡时不能太薄或太厚,如太厚易使贴片元件翘起,太薄则焊接不牢固。

3.4 镀锡检查完毕后,用镊子夹住待焊的元件(电阻、电容、二极管、三极管类贴片),将其放在印制板上相应的足迹铜箔上,然后将烙铁尖头接触贴片元件的足迹铜箔,当其上的镀锡熔化后,立即抬起烙铁,待焊剂冷却。

手工焊接贴片元件的详细步骤

手工焊接贴片元件的详细步骤

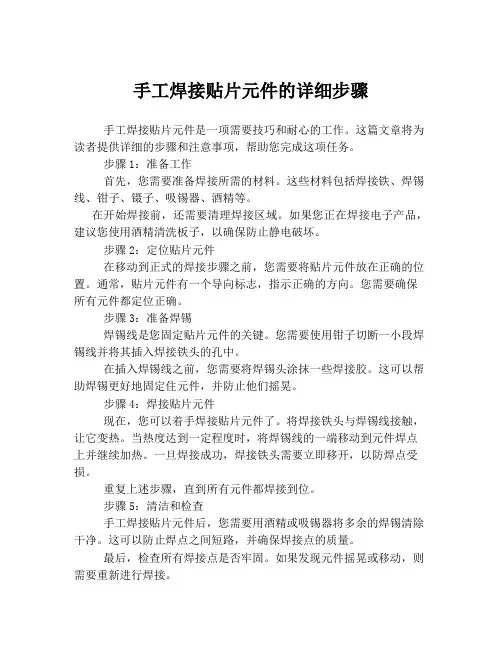

手工焊接贴片元件的详细步骤手工焊接贴片元件是一项需要技巧和耐心的工作。

这篇文章将为读者提供详细的步骤和注意事项,帮助您完成这项任务。

步骤1:准备工作首先,您需要准备焊接所需的材料。

这些材料包括焊接铁、焊锡线、钳子、镊子、吸锡器、酒精等。

在开始焊接前,还需要清理焊接区域。

如果您正在焊接电子产品,建议您使用酒精清洗板子,以确保防止静电破坏。

步骤2:定位贴片元件在移动到正式的焊接步骤之前,您需要将贴片元件放在正确的位置。

通常,贴片元件有一个导向标志,指示正确的方向。

您需要确保所有元件都定位正确。

步骤3:准备焊锡焊锡线是您固定贴片元件的关键。

您需要使用钳子切断一小段焊锡线并将其插入焊接铁头的孔中。

在插入焊锡线之前,您需要将焊锡头涂抹一些焊接胶。

这可以帮助焊锡更好地固定住元件,并防止他们摇晃。

步骤4:焊接贴片元件现在,您可以着手焊接贴片元件了。

将焊接铁头与焊锡线接触,让它变热。

当热度达到一定程度时,将焊锡线的一端移动到元件焊点上并继续加热。

一旦焊接成功,焊接铁头需要立即移开,以防焊点受损。

重复上述步骤,直到所有元件都焊接到位。

步骤5:清洁和检查手工焊接贴片元件后,您需要用酒精或吸锡器将多余的焊锡清除干净。

这可以防止焊点之间短路,并确保焊接点的质量。

最后,检查所有焊接点是否牢固。

如果发现元件摇晃或移动,则需要重新进行焊接。

总结:焊接贴片元件需要许多细节,需要充分准备、小心操作、及时清理和检查。

当然,每个人的焊接技巧不同,成功取决于多次尝试和积累经验。

但一定要记住一个基本原则:在焊接贴片元件时,一定要快手、轻手,避免影响元件的质量和焊接点的牢固度。

贴片元器件的焊接步骤

贴片元器件的焊接步骤

贴片元器件的焊接步骤
首先呢,你得把要用的东西都准备好,像电烙铁、焊锡丝、镊子,还有那些贴片元器件啥的。

这一步看起来简单得很,但可别小瞧它,要是少了啥东西,后面焊接的时候就会手忙脚乱的。

我就有过这样的经历,当时急着焊接,结果发现没镊子,那叫一个尴尬呀!所以,这一步一定要仔细检查。

然后呢,你要把电路板处理一下,让它干干净净的。

我一般会用酒精棉球轻轻擦一擦,把上面的灰尘、油污啥的都弄掉。

这一步很重要哦!要是电路板不干净,可能会影响焊接的效果呢。

接下来就是焊接啦。

把电烙铁插上电,等它热起来。

这个时候你可以先试着在废电路板上点一点焊锡,看看烙铁的温度合不合适。

我通常会在这个环节多花点时间,确保烙铁的温度刚刚好。

合适的温度能让焊接更顺利,你说是不?
现在就可以开始正式焊接贴片元器件了。

用镊子把元器件轻轻放到电路板对应的位置上,这时候一定要小心,千万别手抖,元器件放歪了可不好。

放好之后呢,用电烙铁沾上一点焊锡,然后轻轻点在元器件的引脚上。

这一步要快一点哦,不然焊锡太多就不好看啦,而且可能会造成短路。

不过,要是你不小心焊锡多了,也别慌,可以用吸锡线把多余的吸掉。

焊接完一个引脚后,再焊接其他的引脚。

这一点真的很重要,我通常会再检查一次,真的,确认每个引脚都焊接好了才放心。

有时候我也会不小心漏掉某个引脚,哈这可不行啊。

电子产品设计制作中贴片元件(SMC)的手工焊接技术

电子产品设计制作中贴片元件(SMC)的手工焊接技术
表面组装技术是指用自 动组装设备将片式化 、 微型化的无引线或短} l 场干扰。
2基本工具
1贴片元件的手工焊接意义
如果条件允许 可以将 P C B在万向台上固定好从而方便焊接,
5 . 2 固定好贴 片元件 贴片元件的固定是非常重要的。 根据贴片元件的管脚多少, 其固定方 2 . 1 电烙铁 短引线或无引线的元器件焊接比较普通长引线元器件焊接技术 难度 法大体上可以分为两种一一单脚固定法和 多脚固定法, 需要注意的是管脚 加大, 推荐使用恒温或电 子控温烙铁尖头电烙铁, 最好是焊台, 这种电烙铁 使用了变压器, 当然该变压器不仅仅是为了降压, 还有起到与市网电隔离的 作用, 焊接的技术要求和注意事项同普通元件, 合适的电烙铁加上正确的 操作就可以达到同自动焊接相媲美的效果。 多 且密集的贴片芯片, 精准的管脚对齐焊盘尤其重要。
过程, 在焊接多管脚芯片时, 对管脚被焊锡短路不用担心 , 可以用吸锡带进 行吸焊或者就只用烙铁利用焊锡熔化后流动的因素将多余的焊锡去除。 当 然这些技巧的掌握是要经过练习的。
参考文献
f 1 】 陈方 十一 五 划教材——电 子微连接技术与 材料Ⅱ 羽 . 机械工业出 版社 , 2 0 0 8
对于一些管脚特别细小密集的贴片芯片, 焊接完毕之后需要检查管脚 [ 2 】 夏之俊 . 浅议电 子 元器件手工 焊接 伽 . 科技信息 , 2 0 0 7
是不管用的。 这时候就需要用吸锡线吸掉多余的焊锡。

侧的贴片 I C的引脚 , 同时把铜丝从 I C引脚与电路板之间拉出来, 这时
该侧引脚就与电路板分离 用同样的方法把所有的引脚与电路板分离, 贴
片I C就被成功拆下 2 . 5 松香 松香是焊接时最常用的有机助焊剂了 , 因为它能去掉焊锡中的氧化物, 方法二: 用堆锡的方法拆卸贴片 I C , 就是在要拆卸的贴片 I C所有的 保护焊锡不被氧化, 增加焊锡的流动性。 在焊接贴片元件时, 松香除了助焊 引脚上堆锡 , 然后用烙铁轮流加热 ( 可同时用两把烙铁) , 直到所有的锡溶 作用外还可以配合多股铜丝线可以作为吸锡线使用。 化即可用摄子将 I C提起 。 方法三: P Q F P封装贴片 I C , 拆卸一般用热风枪较好, 一手持热风枪 2 . 6 焊锡 膏 在焊接难 以上锡的元器件时, 可以用到焊锡膏, 它可以强力除去 金属 将焊锡吹熔, 另一手用镊子等夹具趁焊锡熔化之际将元件取— 综上所述, 焊接贴片元件总体而言是固定一 焊接——清理这样一个 表面的氧化物。 在焊接贴片元件时。 让焊点亮泽与牢固。

贴片集成元件的手工焊接

贴片集成元件的手工焊接
上一页下一页 返回
00 11 22 33 44 55 22 33 44 55 66
0
0 A1 0CAKAC01 CKK0A02 1 CAKAC12 CKK13 12 ACAKA3 C2CKK24 3 2
5 44
2 55
2 3 2 ACAKA3 C2CKKA4 23 2CAKAC34 CKK35 34
6 55
66
0
1
2
3
4
5
2
3
4
5
6
问题导入:
计算机网络系统不同的节点代表不同的设备,数据从这个节点传送到另
一个节点,他们之间的“语言”是相通的吗?用哪种语言说话?什么时候说话 ?说什么话?
本节首先介绍了通信协议的定义、通信协议的三要素、常见的通讯协议 类型等,之后结合媒体访问控制技术具体展示了网络协议的概念,最后针对 在网络数据传输中经常会遇到的差错控制技术进行了讲解。
用户进程 用户进程 用户进程 用户进程 应用层
TCP
UDP
运输层
ICMP
IP
IGMP
网络层
ARP
硬件接口
RARP
链路层
图2-35 TCP/IP协议族的应用层次
(2) NetBEUI协议
NetBEUI(NetBIOS增强用户接口)协议由NetBIOS(网络基本输入输出系统) 发展完善而来,该协议只需进行简单的配置和较少的网络资源消耗,并且可以提 供非常好的纠错功能,是一种快速有效的协议。不过由于其有限的网络节点支持 (最多支持254个节点)和非路由性,使其仅适用于基于Windows操作系统的小型局 域网中。
(3) IPX/SPX及其兼容协议
IPX/SPX(网际包交换/序列包交换)协议主要应用在基于NetWare操作系统 的Novell局域网中,基于其他操作系统的局域网(如Windows Server 2003)能够 通过IPX/SPX协议与Novell网进行通信。在Windows 2000/XP/2003系统中, IPX/SPX协议和NetBEUI协议被统称为NWLink。

贴片元件的手工焊接技巧及焊接方法

贴片元件的手工焊接技巧及焊接方法

贴片元件的手工焊接技巧及焊接方法现在越来越多的电路板采用表面贴装元件,同传统的封装相比,它可以减少电路板的面积,易于大批量加工,布线密度高。

贴片电阻和电容的引线电感大大减少,在高频电路中具有很大的优越性。

表面贴装元件的不方便之处是不便于手工焊接。

为此,本文以常见的PQFP封装芯片为例,介绍表面贴装元件的基本焊接方法。

一、所需的工具和材料焊接工具需要有25W的铜头小烙铁,有条件的可使用温度可调和带ESD保护的焊台,注意烙铁尖要细,顶部的宽度不能大于1mm。

一把尖头镊子可以用来移动和固定芯片以及检查电路。

还要准备细焊丝和助焊剂、异丙基酒精等。

使用助焊剂的目的主要是增加焊锡的流动性,这样焊锡可以用烙铁牵引,并依靠表面张力的作用光滑地包裹在引脚和焊盘上。

在焊接后用酒精清除板上的焊剂。

二、焊接方法1.在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。

2.用镊子小心地将PQFP芯片放到PCB板上,注意不要损坏引脚。

使其与焊盘对齐,要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊剂,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3.开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊剂使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。

4.焊完所有的引脚后,用焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡,以消除任何短路和搭接。

最后用镊子检查是否有虚焊,检查完成后,从电路板上清除焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。

5。

贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。

贴片元件的焊接教程

贴片元件的焊接教程

2021/3/27
CHENLI
18
2021/3/27
CHENLI
19
➢重复以上的动作后达到以下的效果
2021/3/27
CHENLI
20
➢四面使用同样的方法
2021/3/27
CHENLI
21
➢表面很多松香
2021/3/27
CHENLI
22
➢用酒精清洗
2021/3/27
CHENLI
23
➢最终的效果
CHENLI
5
➢ 对准后用手压住。
2021/3/27
CHENLI
6
➢ 然后使用融化的焊丝,随意焊接IC的数 个脚来固定IC。
2021/3/27
CHENLI
7
2021/3/27
CHENLI
8
➢ 然后使用融化的焊丝,随意焊接IC的 数个脚来固定IC。
2021/3/27
CHENLI
9
➢ 四面全部用融化的焊丝固定好
2021/3/27
CHENLI
10
➢固定好后在IC脚的头部均匀的上焊丝
2021/3/27
CHENLI
11
2021/3/27
CHENLI
12
四周全部上焊丝
2021/3/27
CHENLI
13
➢接下来就是拖焊的重点来啦!把PCB斜放45度, 可以想象一下IC脚上的焊丝在融化的情况下可以 顺势往下流动!
2021/3/27
CHENLI
24

2021/3/27
25
贴片元件的 焊接教程
2021/3/27
CHENLI
备好电烙铁以及镊子、剪刀、 斜口钳、尖嘴钳、焊锡丝、松香等工具,左手握 焊料,右手握电烙铁,保持随时可焊状态。

贴片电子元器件手工焊接技巧

贴片电子元器件手工焊接技巧

贴片电子元器件手工焊接技巧一、焊接贴片元件需要的常用工具1. 电烙铁常使用尖锥形烙铁头,因为在焊接管脚密集的贴片芯片的时候,能够准确方便的对某一个或某几个管脚进行焊接。

2. 焊锡丝好的焊锡丝对贴片焊接很重要,在焊接贴片元件的时候,尽可能的使用细的焊锡丝(Φ0.6mm以下),这样容易控制给锡量,从而不用浪费焊锡和吸锡的麻烦。

3. 镊子镊子的主要作用在于方便夹起和放置贴片元件,例如焊接贴片电阻的时候,就可用镊子夹住电阻放到电路板上进行焊接。

镊子要求前端尖而且平以便于夹元件。

另外,对于一些需要防止静电的芯片,需要用到防静电镊子。

4. 吸锡带焊接贴片元件时,很容易出现上锡过多的情况。

特别在焊密集多管脚贴片芯片时,很容易导致芯片相邻的两脚甚至多脚被焊锡短路。

此时,传统的吸锡器是不管用的,这时候就需要用到编织的吸锡带,如果没有也可以拿电线中的铜丝来代替。

5. 松香松香是焊接时最常用的助焊剂了,因为它能析出焊锡中的氧化物,保护焊锡不被氧化,增加焊锡的流动性。

在焊接贴片元件时,松香除了助焊作用外还可以配合铜丝可以作为吸锡带用。

6. 焊锡膏在焊接难上锡的铁件等物品时,可以用到焊锡膏,它可除去金属表面的氧化物,其具有腐蚀性。

在焊接贴片元件时,有时可以用来“吃”焊锡,让焊点亮泽与牢固。

7. 热风枪热风枪是利用其枪芯吹出的热风来对元件进行焊接与拆卸的工具。

其使用的工艺要求相对较高。

从取下或安装小元件到大片的集成电路,都可以用到热风枪。

在不同的场合,对热风枪的温度和风量等有特殊要求,温度过低会造成元件虚焊,温度过高会损坏元件及线路板。

风量过大会吹跑小元件。

对于普通的贴片焊接,可以不用到热风枪,在此不做详细叙述。

8. 放大镜对于一些管脚特别细小密集的贴片芯片,焊接完毕之后需要检查管脚是否焊接正常、有无短路现象,此时用人眼是很费力的,因此可以用到放大镜,从而方便可靠的查看每个管脚的焊接情况。

9. 酒精在使用松香作为助焊剂时,很容易在电路板上留下多余的松香。

贴片led怎么焊接_贴片手工焊接教程

贴片led怎么焊接_贴片手工焊接教程

贴片led怎么焊接_贴片手工焊接教程一.手工焊接1.建议在正常情况下使用回流焊接,仅在需要修补时进行手工焊接。

2.手工焊接使用的电烙铁最大功率不可超过30W,焊接温度控制在300℃以内,焊接时间少于3秒。

3.烙铁焊头不可碰及贴片LED灯珠胶体,以免高温损坏LED灯珠。

4.当引脚受热至85℃或高于此温度是贴片LED灯珠不可受压,否则金线容易断开。

二.回流焊接1.回流焊接峰值温度:260℃或低于此温度值(灯珠表面温度)。

2.温升高过210℃所需时间:30秒或少于30秒。

3.回流焊接一般为一次,最多不超过两次。

4.回流焊接后,LED灯珠需要冷却至室温后方可碰触LED胶体表面。

(1)烙铁头与两被焊件的接触方式接触位置:烙铁头应同时接触要相互连接的2个被焊件(如焊脚与焊盘),烙铁一般倾斜45度,应避免只与其中一个被焊件接触。

当两个被焊件热容量悬殊时,应适当调整烙铁倾斜角度,烙铁与焊接面的倾斜角越小,使热容量较大的被焊件与烙铁的接触面积增大,热传导能力加强。

如LCD拉焊时倾斜角在30度左右,焊麦克风、马达、喇叭等倾斜角可在40度左右。

两个被焊件能在相同的时间里达到相同的温度,被视为加热理想状态。

接触压力:烙铁头与被焊件接触时应略施压力,热传导强弱与施加压力大小成正比,但以对被焊件表面不造成损伤为原则。

(2)焊丝的供给方法焊丝的供给应掌握3个要领,既供给时间,位置和数量。

供给时间:原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。

供给位置:应是在烙铁与被焊件之间并尽量靠近焊盘。

供给数量:应看被焊件与焊盘的大小,焊锡盖住焊盘后焊锡高于焊盘直径的1/3既可。

(3)焊接时间及温度设置。

贴片元件焊接方法

贴片元件焊接方法

贴片元件焊接方法随着电子技术的不断发展,贴片元件已成为现代电子产品中不可或缺的一环。

贴片元件的小型化、高密度、高可靠性等特点,使其广泛应用于移动通讯、计算机、家用电器、汽车电子等领域。

而贴片元件的焊接则是制造电子产品中重要的工艺环节之一。

本文将介绍贴片元件的焊接方法及注意事项。

一、贴片元件焊接方法1. 热风烙铁法热风烙铁法是一种常见的贴片元件手工焊接方法。

该方法需要使用热风枪和烙铁,先用热风枪对焊点进行预热,再用烙铁将焊锡加热熔化,将贴片元件与焊点连接。

该方法操作简单,适用于小批量、多品种的焊接需求。

2. 热板法热板法是一种自动化贴片元件焊接方法。

该方法需要使用热板机,将焊点预热到一定温度,再将贴片元件放置在焊点上,通过热板的热量将焊锡熔化,将贴片元件与焊点连接。

该方法适用于大批量、单品种的焊接需求。

3. 红外线烤箱法红外线烤箱法是一种批量贴片元件焊接方法。

该方法需要使用红外线烤箱,将焊点和贴片元件放置在烤箱内,通过红外线的热量将焊锡熔化,将贴片元件与焊点连接。

该方法适用于大批量、多品种的焊接需求。

4. 焊接波法焊接波法是一种自动化贴片元件焊接方法。

该方法需要使用焊接波机,将焊点预热到一定温度,再将贴片元件放置在焊点上,通过焊接波的热量将焊锡熔化,将贴片元件与焊点连接。

该方法适用于大批量、单品种的焊接需求。

二、贴片元件焊接注意事项1. 焊接温度贴片元件的焊接温度是影响焊接质量的重要因素。

焊接温度过高会导致焊点烧焦、元件损坏,而焊接温度过低会导致焊点不牢固、接触不良。

因此,在焊接过程中要根据元件的尺寸、厚度、材料等特点,选择适当的焊接温度。

2. 焊接时间贴片元件的焊接时间也是影响焊接质量的重要因素。

焊接时间过长会导致元件受热过度,容易损坏,而焊接时间过短会导致焊点不完全熔化,接触不良。

因此,在焊接过程中要根据元件的尺寸、厚度、材料等特点,选择适当的焊接时间。

3. 焊接位置贴片元件的焊接位置也是影响焊接质量的重要因素。

贴片元器件的手工拆卸和焊接方法

贴片元器件的手工拆卸和焊接方法

贴片元器件的手工拆卸和焊接方法说实话贴片元器件的手工拆卸和焊接方法这事儿,我一开始也是瞎摸索。

就先说这拆卸吧。

我试过用普通的烙铁直接去拆贴片元件,那可真是个错误。

你想啊,贴片元器件那么小,烙铁一上去,就感觉像是大象踩蚂蚁,要么就是拆不下来,要么就是把电路板搞坏了。

后来我才知道,要用专门的拆焊工具,像那种热风枪就比较好用。

就像给元件吹热风一样,把它周围的焊锡都熔化了。

不过这也得注意火候和时间呢。

有一次我吹一个小的贴片电容,我就想着多吹一会儿肯定能下来,结果吹的时间太长,周边的线路都有点变形了。

所以说要把握好这个度,眼睛盯着,一旦看到焊锡都熔化,元件有点松动了,就赶紧停下来。

再说说焊接。

那也是费了好大劲儿才有点经验。

焊接的时候首先得把元器件的引脚和电路板上的焊点都清理干净,就好比要给两个要拥抱的人先洗个澡似的,不能脏兮兮的就往一块凑。

然后涂一点助焊剂,这助焊剂就像是两人之间的润滑剂。

我开始用的是普通的焊锡丝,不好控制量,后来换了那种比较细的焊锡丝就好很多。

把烙铁头沾上一点焊锡,从引脚的一端开始,轻轻地接触引脚和焊点,让焊锡慢慢流过去。

就像给小缝隙里倒水流得慢才能完全填充。

我记得有一次焊一个贴片电阻,可能是烙铁的温度不够,焊锡半天都不融化,我就一直使劲压,结果把引脚给压歪了。

所以烙铁的温度也很重要,要合适才行。

我还试过在放大镜下焊接。

因为那些贴片元器件真的是太小了,不放大的话,眼睛都看不清楚引脚和焊点在哪。

这就和你找那种特别小的灰尘一样,不仔细看根本看不到。

不过这也有个问题,就是操作起来有点拘束。

反正不管怎么样,多练习是很重要的,就像你学骑自行车,摔了几次就知道怎么保持平衡了。

在焊接之前,最好也在一些废旧的电路板上练习练习。

这样正式操作的时候就能熟练很多了。

而且焊接完了之后一定要检查一下,看看有没有虚焊的地方。

虚焊就像是两个人表面上抱在一起了,实际上没有抱紧,随时可能散开。

总之搞这些贴片元器件的拆卸和焊接要特别细心。

手工贴片的操作方法有哪些

手工贴片的操作方法有哪些

手工贴片的操作方法有哪些
1. 准备材料:手工贴片需要准备PCB板、电子元器件、锡膏、焊锡线、焊锡台等工具。

2. 板面处理:将PCB板放在焊锡台上,用砂纸打磨板面,确保板面光洁无污垢,方便电子元器件的贴装。

3. 定位电子元器件:根据电路图和布局图确定需要贴装的电子元器件的位置和方向。

4. 上锡膏:将锡膏挤在需要贴装的元器件焊盘上,确保均匀涂覆,防止短路和虚焊的发生。

5. 贴装元器件:用镊子将电子元器件从包装中取出,精准地放置在焊盘上,并正确地对齐方向和位置。

6. 焊接:用焊锡线在元器件和焊盘之间进行焊接,保证焊点质量可靠。

7. 完整性检查:检查板面上的元器件是否齐全、位置是否正确、焊点是否牢固、电路是否通路畅通。

8. 执行测试:用测试仪器对PCB板进行电路测试,确保整个电路板正常运行。

贴片元件焊接图解教程

贴片元件焊接图解教程

贴片元件焊接图解教程
首先来张全部焊接一个点的PCB图
当然这是焊接贴片的必须工具
这个是准备焊接的DD(晕倒,稍不小心会不见)
先用烙铁加热焊点
然后夹个贴片马上过去
等贴片固定后焊接另外一边!
焊接IC了,先在PCB上固定贴片IC的一个脚
然后大规模全部堆满脚!成了这个样子
然后找跟细铜丝和松香象拉丝苹果
放到IC脚上!用铜丝吸锡
最后用酒精清洗(用棉签)
你会发现松香很块就会融化而不见!
做点结尾工作
完成的样子
(注:素材和资料部分来自网络,供参考。

请预览后才下载,期待你的好评与关注!)。

贴片元件焊接方法和技巧

贴片元件焊接方法和技巧

贴片元件焊接方法和技巧
贴片元件是现代电子产品中广泛使用的元件之一,其小型化、可靠性高以及适应高密度电路板的特性受到了广泛的认可。

在生产过程中,贴片元件的焊接是非常关键的一步。

下面将介绍贴片元件的焊接方法和技巧。

1. 焊接方法
目前,主要的贴片元件焊接方法有手工焊接和自动化焊接两种。

手工焊接主要采用铁氧体烙铁和热风枪,需要操作人员具备一定的技能和经验。

自动化焊接则采用贴片机和回流焊炉等设备,能够实现高效、高质量的焊接。

2. 焊接技巧
(1)对于手工焊接而言,操作人员需要选择适合的焊接工具,
并严格按照焊接工艺规范操作,以避免损坏贴片元件。

此外,需要注意烙铁的温度和焊接时间,以免长时间高温对元件造成影响。

(2)自动化焊接中,重要的是选择合适的焊接参数。

这些参数
包括温度、时间、通风量等。

需要根据元件的类型和封装形式等因素进行调整,以确保焊接的质量和可靠性。

总之,贴片元件的焊接是电子产品生产过程中不可或缺的一步,需要操作人员具备一定的技能和经验,并严格按照焊接工艺规范操作。

同时,需要根据元件的特性和封装形式等因素,选择合适的焊接方法和技巧,以确保焊接的质量和可靠性。

- 1 -。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电路高手谈谈手工焊接贴片元件的方法我也是位新手,近来做过一些表贴电路,我觉得,一般的分立元件,当然谁都能焊好了,只要心细手稳,没总题的。

关键是表贴的集成电路,例如64脚的MSP430系列,除了心细之外,还得有些好的工具,如一把好的烙铁(专用于焊表贴集成电路的),我用的只能说是还可以吧,120元一把。

头儿细得像锥子一样。

但长时间烧也不坏。

贴片焊膏是必不可少的。

如果想焊的更好些,更快些,那么买一台热风台就可以了,先拿小烙铁焊上两三个管脚,对准位置后,涂上焊膏,热风一吹,非常漂亮!但这种焊法,最后一定要拿放大镜,针尖,这两样工具一个一个管脚的检验,以防接触不良,我在这上面吃过好大的亏!如果有一台热风台,就不会再因为焊坏板子而吃亏了,热风一吹,轻轻一取就OK了,我过去焊坏好多板子,不是因为焊,而是因为取,引线太细,一取就完蛋了,有了热风台,就不会了。

这玩意也不贵,300多就行了。

[duoduo]这两年我手工焊过许多贴片,并不难,要细心,掌握方法。

对于50mil间距的贴片就不说了吧,很容易的。

对于引脚间距细密的,首先在干净的焊盘上涂上一层焊锡膏,再用干净的恒温电烙铁往焊盘上薄薄一层焊锡,把元件放置上去对准,上锡固定好对角,然后随意挑一边用烙铁垂直引脚出线方向较缓滑过,同时稍用力下压元件这条边;然后就同样方法焊对边;然后就另外两边。

最后检查,不好的地方重新焊过。

[mudfish]1、焊贴片电阻电容先在一个焊盘上上一点锡,用镊子夹住元件焊在这个焊盘上,如果不平可用镊子调整,最后可统一在另一个焊盘上上锡,完成焊接2、表贴集成电路/连接器用松香酒精溶液做助焊剂。

焊接前先用棉签沾上助焊剂涂抹在焊盘上,稍等一会,待酒精略微挥发一些后助焊剂会发粘,此时可将元件或连接器放好,略微压一下即可,注意一定要对正!然后用烙铁把对角线的两个管脚烫一下,即可固定元件,然后就一个脚一个脚地对付吧。

也可以在烙铁头上稍微多上点锡,在元件的管脚上轻轻拉过。

但是这样容易使管脚之间短路,不过也好解决,涂上些松香酒精溶液,趁酒精尚未挥发之际拿烙铁再烫一次就OK了(这回烙铁头可得弄干净了)。

上面说的都是俺自己干活的经验,呵呵,焊0.5mm间距的GSM Modem连接器都是一次成功!(当然一开始也交过一点学费哦)随着手机的体积越来越小,内部的集成程度也越来越高,而且现在的手机中几乎都采用了球栅阵列封装模块,也就是我们通常所说的BGA。

这种模块是以贴片形式焊接在主板上的。

对维修人员来说,熟练的掌握热风枪,成为修复这种模块的必修课程。

1。

BGA模块的耐热程度以及热风枪温度的调节技巧,BGA模块利用封装的整个底部来与电路板连接。

不是通过管脚焊接,而是利用焊锡球来焊接。

模块缩小了体积,手机也就相对的缩小了体积,但这种模块的封装形式也决定了比较容易虚焊的特性,手机厂家为了加固这种模块,往往采用滴胶方法。

这就增加了维修的难度。

对付这种胶封模块,我们要用热风枪吹很长时间才能取下模块,往往在吹焊过程中,拆焊的温度掌握不好,模块拆下来也因为温度太高而损坏了。

那么怎样有效的调节风枪温度。

即能拆掉模块又损坏不了呢!跟大家说几种机型中常用的BGA模块的耐热温度和焊接时要注意的事项。

摩托罗拉V998的CPU,大家肯定很熟悉吧,这种模块大多数是用胶封装的。

这种模块的耐热程度比较高,风枪温度一般不超过400度不会损坏它,我们对其拆焊时可以调节风枪温度到350-400度,均匀的对其表面进行加热,等CPU下有锡球冒出的时候,说明底下的焊锡已经全部融化,这时就可以用镊子轻轻的撬动它,从而安全的取下。

跟这种模块的焊接方法差不多的模块还用诺基亚8210/3310系列的CPU,不过这种CPU封装用的胶不太一样,大家要注意拆焊时封胶对主板上引脚的损害。

西门子3508音频模块和1118的CPU。

这两种模块是直接焊接在主板上的,但它们的耐热程度很差,一般很难承受350度以上的高温,尤其是1118的cpu.焊接时一般不要超过300度。

我们焊接时可以在好CPU上放一块坏掉的CPU.从而减少直接吹焊模块引起的损害。

吹焊时间可能要长一些,但成功率会高一些。

2,主板上面掉点后的补救方法。

刚开始维修的朋友,在拆用胶封装的模块时,肯定会碰到主板上掉点。

如过掉的焊点不是很多,我们可以用连线做点的方法来修复,在修复这种掉点的故障中,我用天目公司出的绿油做为固定连线的固化剂。

主板上掉的点基本上有两种,一种是在主板上能看到引脚,这样的比较好处理一些,直接用线焊接在引脚上,保留一段合适的线做成一个圆型放在掉点位置上即可,另一种是过孔式焊点,这种比较难处理一些,先用小刀将下面的引脚挖出来,再用铜线做成焊点大小的圈,放在掉点的位置。

再加上一个焊锡球,用风枪加热。

从而使圈和引脚连在一起。

接下来就是用绿油固化了,涂在处理好的焊盘上,用放大镜在太阳下聚光照上几秒钟,固化程度比用热风枪加热一天的还要好。

主板上掉了焊点,我们用线连好,清理干净后。

在需要固定或绝缘的地方涂上绿油,拿到外面,用放大镜照太阳聚光照绿油。

几秒钟就固化。

3.焊盘上掉点时的焊接方法。

焊盘上掉点后,先清理好焊盘,在植好球的模块上吹上一点松香,然后放在焊盘上,注意不要放的太正,要故意放的歪一点,但不要歪的太厉害,然后加热,等模块下面的锡球融化后,模块会自动调正到焊盘上,焊接时要注意不要摆动模块。

另外,在植锡时,如果锡浆太薄,可以取出一点放在餐巾纸,把助焊剂吸到纸上,这样的锡浆比较好用!★重点焊接是维修电子产品很重要的一个环节。

电子产品的故障检测出来以后,紧接着的就是焊接。

焊接电子产品常用的几种加热方式:烙铁,热空气,锡浆,红外线,激光等,很多大型的焊接设备都是采用其中的一种或几种的组合加热方式。

常用的焊接工具有:电烙铁,热风焊台,锡炉,bga焊机焊接辅料:焊锡丝,松香,吸锡枪,焊膏,编织线等。

电烙铁主要用于焊接模拟电路的分立元件,如电阻、电容、电感、二极管、三极管、场效应管等,也可用于焊接尺寸较小的qfp封装的集成块,当然我们也可以用它来焊接cpu断针,还可以给pcb板补线,如果显卡或内存的金手指坏了,也可以用电烙铁修补。

电烙铁的加热芯实际上是绕了很多圈的电阻丝,电阻的长度或它所选用的材料不同,功率也就不同,普通的维修电子产品的烙铁一般选用20w-50w。

有些高档烙铁作成了恒温烙铁,且温度可以调节,内部有自动温度控制电路,以保持温度恒定,这种烙铁的使用性能要更好些,但价格一般较贵,是普通烙铁的十几甚至几十倍。

纯净锡的熔点是230度,但我们维修用的焊锡往往含有一定比例的铅,导致它的熔点低于230度,最低的一般是180度。

新买的烙铁首先要上锡,上锡指的是让烙铁头粘上焊锡,这样才能使烙铁正常使用,如果烙铁用得时间太久,表面可能会因温度太高而氧化,氧化了的烙铁是不粘锡的,这样的烙铁也要经过上锡处理才能正常使用。

焊接:拆除或焊接电阻、电容、电感、二极管、三极管、场效应管时,可以在元件的引脚上涂一些焊锡,这样可以更好地使热量传递过去,等元件的所有引脚都熔化时就可以取下来或焊上去了。

焊时注意温度较高时,熔化后迅速抬起烙铁头,则焊点光滑,但如温度太高,则易损坏焊盘或元件。

补pcb布线pcb板断线的情况时有发生,显示器、开关电源等的线较粗,断的线容易补上,至于主板、显卡、笔记本的线很细,线距也很小,要想补上就要麻烦一些。

要想补这些断线,先要准备一个很窄的扁口刮刀,刮刀可以自已动手用小螺丝刀在磨刀石上磨,使得刮刀口的宽度与pcb板布线的宽度差不多。

补线时要先用刮刀把pcb板断线表面的绝缘漆刮掉,注意不要用力太大以免把线刮断,另外还要注意不要把相临的pcb布线表面的绝缘漆刮掉,为的是避免焊锡粘到相临的线上,表面处理好以后就要在上面均匀地涂上一层焊膏,然后用烙铁在刮掉漆的线上加热涂锡,然后找报废的鼠标,抽出里面的细铜丝,把单根铜丝涂上焊膏,再用烙铁涂上焊锡,然后用烙铁小心地把细铜丝焊在断线的两端。

焊接完成后要用万用表检测焊接的可*性,先要量线的两端确认线是否已经连上,然后还要检测一下补的线与相临的线是否有粘连短路的现象。

塑料软线的修补光驱激光头排线、打印机的打印头的连线经常也有断裂的现象,焊接的方式与pcb板补线差不多,需要注意的是因普通塑料能耐受的温度很低,用烙铁焊接时温度要把握好,速度要尽量快些,尽量避免塑料被烫坏,另外,为防止受热变形,可用小的夹子把线夹住定位。

cpu断针的焊接:cpu断针的情况很常见,370结构的赛扬一代cpu和p4的cpu针的根部比较结实,断针一般都是从中间折断,比较容易焊接,只要在针和焊盘相对应的地方涂上焊膏,上了焊锡后用烙铁加热就可以焊上了,对于位置特殊,不便用烙铁的情况可以用热风焊台加热。

赛扬二代的cpu的针受外力太大时往往连根拔起,且拔起以后的下面的焊盘很小,直接焊接成功率很低且焊好以后,针也不易固定,很容易又会被碰掉下来,对于这种情况一般有如下几种处理方式:第一种方式:用鼠标里剥出来的细铜丝一端的其中一根与cpu的焊盘焊在一起,然后用502胶水把线粘到cpu上,另一端与主板cpu座上相对应的焊盘焊在一起,从电气连接关系上说,与接插在主板上没有什么两样,维一的缺点是取下cpu不方便。

第二种方式:在cpu断针处的焊盘上置一个锡球(锡球可以用bga焊接用的锡球,当然也可以自已动手作),然后自已动手作一个稍长一点的针(,插入断针对应的cpu座内,上面固定一小块固化后的导电胶(导电胶有一定的弹性),然后再把cpu插入cpu座内,压紧锁死,这样处理后的cpu 可能就可以正常工作了。

显卡、内存条等金手指的焊接:显卡或内存如果多次反复从主板上拔下来或插上去,可能会导致金手指脱落,供电或接地的引脚也常会因电流太大导致金手指烧坏,为使它们能够正常使用,就要把金手指修补好,金手指的修补较简单,可以从别的报废的卡上用壁纸刀刮下同样的金手指,表面处理干净后,用502胶水小心地把它对齐粘在损坏的卡上,胶水凝固以后,再用壁纸刀把新粘上去的金手指的上端的氧化物刮掉,涂上焊膏,再用细铜丝将它与断线连起来即可。

集成块的焊接:在没有热风焊台的情况下,也可考虑用烙铁配合焊锡来拆除或焊接集成块,它的方法是用烙铁在芯片的各个引脚都堆满焊锡,然后用烙铁循环把焊锡加热,直到所有的引脚焊锡都同时熔化,就可以把芯片取下来了。

把芯片从电路板上取下来,可以考虑用细铜丝从芯片的引脚下穿过,然后从上面用手提起。

热风焊台热风焊台是通过热空气加热焊锡来实现焊接功能的,黑盒子里面是一个气泵,性能好的气泵噪声较小,气泵的作用是不间断地吹出空气,气流顺着橡皮管流向前面的手柄,手柄里面是焊台的加热芯,通电后会发热,里面的气流顺着风嘴出来时就会把热量带出来。

每个焊台都会配有多个风嘴,不同的风嘴配合不同的芯片来使用,事实上,现在大多数的技术人员只用其中的一个或两个风嘴就可以完成大多数的焊接工作了,也就是这种圆孔的用得最多。
