比例流量阀

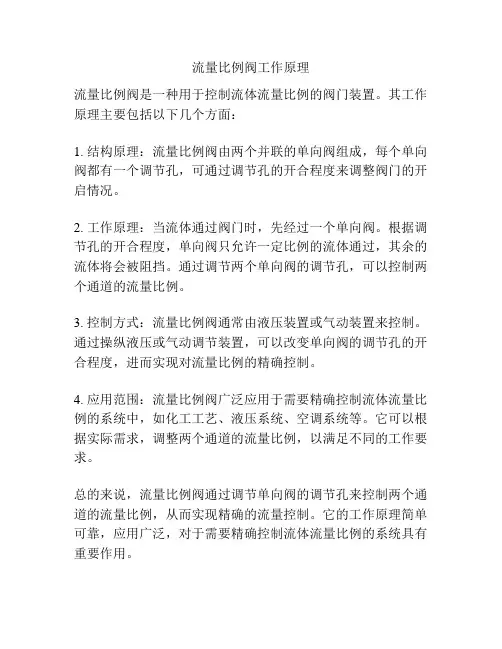

流量比例阀工作原理
![流量比例阀工作原理](https://img.taocdn.com/s3/m/13fcfe96370cba1aa8114431b90d6c85ec3a8880.png)
流量比例阀工作原理
流量比例阀是一种用于控制流体流量比例的阀门装置。
其工作原理主要包括以下几个方面:
1. 结构原理:流量比例阀由两个并联的单向阀组成,每个单向阀都有一个调节孔,可通过调节孔的开合程度来调整阀门的开启情况。
2. 工作原理:当流体通过阀门时,先经过一个单向阀。
根据调节孔的开合程度,单向阀只允许一定比例的流体通过,其余的流体将会被阻挡。
通过调节两个单向阀的调节孔,可以控制两个通道的流量比例。
3. 控制方式:流量比例阀通常由液压装置或气动装置来控制。
通过操纵液压或气动调节装置,可以改变单向阀的调节孔的开合程度,进而实现对流量比例的精确控制。
4. 应用范围:流量比例阀广泛应用于需要精确控制流体流量比例的系统中,如化工工艺、液压系统、空调系统等。
它可以根据实际需求,调整两个通道的流量比例,以满足不同的工作要求。
总的来说,流量比例阀通过调节单向阀的调节孔来控制两个通道的流量比例,从而实现精确的流量控制。
它的工作原理简单可靠,应用广泛,对于需要精确控制流体流量比例的系统具有重要作用。
比例阀的结构原理
![比例阀的结构原理](https://img.taocdn.com/s3/m/10e4d0d0162ded630b1c59eef8c75fbfc77d940e.png)
比例阀的结构原理比例阀是一种常见的流量控制装置,通过调节阀门的开度来控制介质流量。
它的结构原理主要包括阀体、阀芯和控制装置。
阀体是比例阀的主要组成部分,通常由铸造或机械加工而成。
它具有一个或多个进出口,以及与之相连的通道。
流体从进口进入阀体,经过通道后从出口流出。
阀体的内部会设有阀座和密封圈,以确保阀体的密封性。
阀芯是比例阀的关键部件,其位置和开度决定了介质的流量。
阀芯通常由金属材料制成,具有一个或多个孔和槽。
当阀芯处于关闭状态时,孔和槽与阀座相对应,阻止了流体的通过。
而当阀芯处于开启状态时,孔和槽与通道相对应,介质可以顺畅地流过。
阀芯的位置和开度可以通过控制装置进行调节。
控制装置是比例阀的核心部分,它通过控制阀芯的位置和开度,来实现对介质流量的精确控制。
控制装置通常包括电磁铁、电动机、液压马达等。
当控制装置收到指令后,它会产生相应的力或运动,使阀芯发生位移,从而改变阀门的开度。
通过不断调节控制装置的工作状态,可以实现对比例阀的精确控制。
比例阀的工作原理可以简单描述为:当控制装置产生力或运动时,阀芯移动到相应的位置,改变阀门的开度。
通过改变阀门的开度,可以调节介质的流量。
当阀芯移动到开启状态时,介质可以顺畅地流过,流量最大。
而当阀芯移动到关闭状态时,介质的流量被完全阻止,流量为零。
在阀芯移动的过程中,介质的流量会随着阀门开度的改变而相应地变化,从而实现对流量的精确控制。
比例阀在工业自动化控制中有着广泛的应用。
它可以用于控制液体、气体等介质的流量,常见的应用领域包括液压系统、气动系统、化工设备等。
比例阀的结构原理使其能够实现精确的流量控制,从而满足不同应用场景对流量控制的需求。
比例阀是一种通过调节阀门开度来控制介质流量的装置。
它的结构原理包括阀体、阀芯和控制装置。
阀芯的位置和开度可以通过控制装置实现精确调节。
比例阀在工业自动化控制中有着广泛的应用,通过其结构原理实现对介质流量的精确控制。

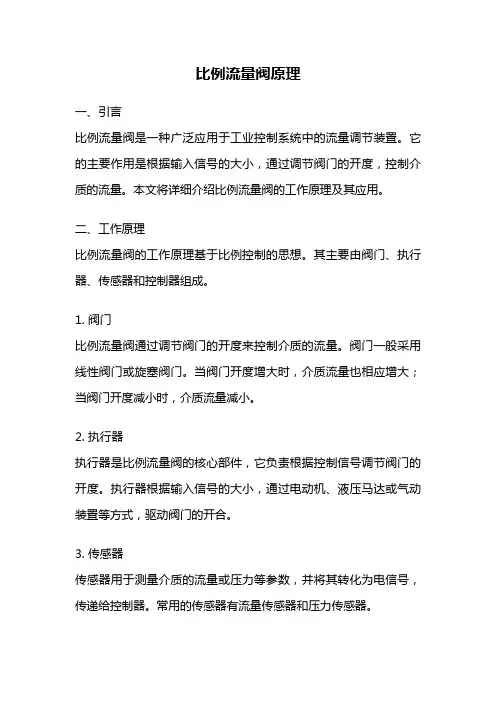

比例流量阀原理
![比例流量阀原理](https://img.taocdn.com/s3/m/39151ee7d05abe23482fb4daa58da0116c171f84.png)
比例流量阀原理一、引言比例流量阀是一种广泛应用于工业控制系统中的流量调节装置。
它的主要作用是根据输入信号的大小,通过调节阀门的开度,控制介质的流量。
本文将详细介绍比例流量阀的工作原理及其应用。
二、工作原理比例流量阀的工作原理基于比例控制的思想。
其主要由阀门、执行器、传感器和控制器组成。
1. 阀门比例流量阀通过调节阀门的开度来控制介质的流量。
阀门一般采用线性阀门或旋塞阀门。
当阀门开度增大时,介质流量也相应增大;当阀门开度减小时,介质流量减小。
2. 执行器执行器是比例流量阀的核心部件,它负责根据控制信号调节阀门的开度。
执行器根据输入信号的大小,通过电动机、液压马达或气动装置等方式,驱动阀门的开合。
3. 传感器传感器用于测量介质的流量或压力等参数,并将其转化为电信号,传递给控制器。
常用的传感器有流量传感器和压力传感器。
4. 控制器控制器是比例流量阀的智能部分,它接收传感器的反馈信号,并根据预设的控制算法生成相应的控制信号。
控制信号通过执行器调节阀门的开度,从而实现对介质流量的控制。
三、应用领域比例流量阀广泛应用于各个工业领域,如化工、石油、冶金、电力等。
具体应用有以下几个方面:1. 流程控制比例流量阀可以根据流程要求,精确控制介质的流量。
在化工生产中,比例流量阀常用于调节反应器中的物料流量,保证反应的稳定性和生产的质量。
2. 压力调节比例流量阀可以根据压力变化,调节介质的流量,实现对系统压力的精确控制。
在石油钻井中,比例流量阀被用于调节钻井液的流量,控制井口的压力。
3. 温度控制比例流量阀可以根据温度变化,调节介质的流量。
在电力系统中,比例流量阀被用于调节冷却水的流量,控制发电设备的温度。
4. 液位控制比例流量阀可以根据液位变化,调节介质的流量。
在化工储罐中,比例流量阀被用于控制液位的高低,避免液位过高或过低造成的安全隐患。
四、优缺点比例流量阀具有以下优点:- 控制精度高:通过控制器的反馈调节,可以实现对介质流量的精确控制。

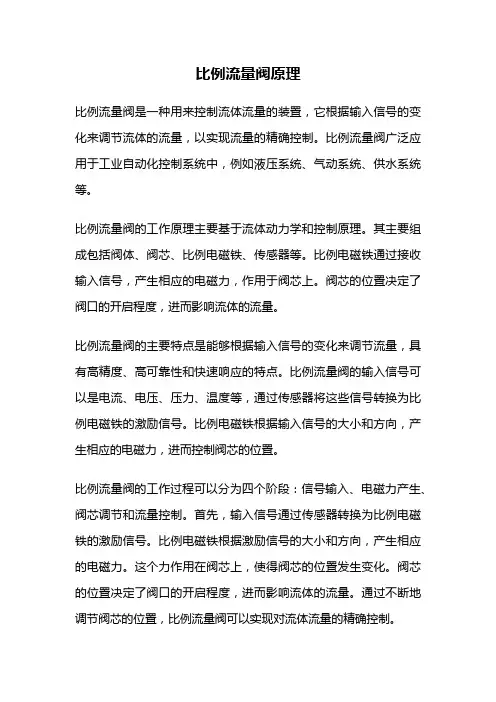

比例流量阀原理
![比例流量阀原理](https://img.taocdn.com/s3/m/62aefb80c67da26925c52cc58bd63186bceb92f8.png)
比例流量阀原理比例流量阀是一种用来控制流体流量的装置,它根据输入信号的变化来调节流体的流量,以实现流量的精确控制。
比例流量阀广泛应用于工业自动化控制系统中,例如液压系统、气动系统、供水系统等。
比例流量阀的工作原理主要基于流体动力学和控制原理。
其主要组成包括阀体、阀芯、比例电磁铁、传感器等。
比例电磁铁通过接收输入信号,产生相应的电磁力,作用于阀芯上。
阀芯的位置决定了阀口的开启程度,进而影响流体的流量。
比例流量阀的主要特点是能够根据输入信号的变化来调节流量,具有高精度、高可靠性和快速响应的特点。
比例流量阀的输入信号可以是电流、电压、压力、温度等,通过传感器将这些信号转换为比例电磁铁的激励信号。
比例电磁铁根据输入信号的大小和方向,产生相应的电磁力,进而控制阀芯的位置。
比例流量阀的工作过程可以分为四个阶段:信号输入、电磁力产生、阀芯调节和流量控制。
首先,输入信号通过传感器转换为比例电磁铁的激励信号。
比例电磁铁根据激励信号的大小和方向,产生相应的电磁力。
这个力作用在阀芯上,使得阀芯的位置发生变化。
阀芯的位置决定了阀口的开启程度,进而影响流体的流量。
通过不断地调节阀芯的位置,比例流量阀可以实现对流体流量的精确控制。
比例流量阀在工业自动化控制系统中有着广泛的应用。
它可以根据输入信号的变化,实现对流体流量的精确调节,满足不同工艺过程对流量的要求。
比例流量阀可以用于控制液压系统中的流量,实现对液压缸的精确控制。
它还可以用于控制气动系统中的气流,实现对气动执行元件的精确控制。
此外,比例流量阀还可以用于供水系统中,根据用户的需求调节水流量,实现节水和节能的目的。
比例流量阀是一种用来控制流体流量的装置,它根据输入信号的变化来调节流体的流量,以实现流量的精确控制。
比例流量阀具有高精度、高可靠性和快速响应的特点,广泛应用于工业自动化控制系统中。
通过比例流量阀的精确控制,可以实现对液压系统、气动系统、供水系统等的精确控制,满足不同工艺过程对流量的要求。

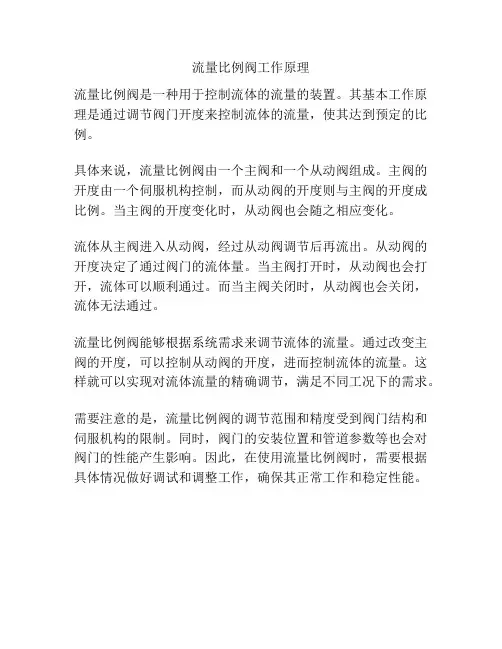

流量比例阀工作原理
![流量比例阀工作原理](https://img.taocdn.com/s3/m/4de2d49885254b35eefdc8d376eeaeaad0f31664.png)
流量比例阀工作原理
流量比例阀是一种用于控制流体的流量的装置。
其基本工作原理是通过调节阀门开度来控制流体的流量,使其达到预定的比例。
具体来说,流量比例阀由一个主阀和一个从动阀组成。
主阀的开度由一个伺服机构控制,而从动阀的开度则与主阀的开度成比例。
当主阀的开度变化时,从动阀也会随之相应变化。
流体从主阀进入从动阀,经过从动阀调节后再流出。
从动阀的开度决定了通过阀门的流体量。
当主阀打开时,从动阀也会打开,流体可以顺利通过。
而当主阀关闭时,从动阀也会关闭,流体无法通过。
流量比例阀能够根据系统需求来调节流体的流量。
通过改变主阀的开度,可以控制从动阀的开度,进而控制流体的流量。
这样就可以实现对流体流量的精确调节,满足不同工况下的需求。
需要注意的是,流量比例阀的调节范围和精度受到阀门结构和伺服机构的限制。
同时,阀门的安装位置和管道参数等也会对阀门的性能产生影响。
因此,在使用流量比例阀时,需要根据具体情况做好调试和调整工作,确保其正常工作和稳定性能。
简单易懂的比例阀基本原理课件
![简单易懂的比例阀基本原理课件](https://img.taocdn.com/s3/m/28b18e69bdd126fff705cc1755270722192e59d8.png)
阀体是比例阀的主体,用 于容纳其他组件。
驱动装置用于驱动阀芯移 动。
比例阀的工作流程
控制系统根据输入信号发 出指令。
阀芯移动改变流体通道的 大小,进而控制流体的流 量和压力。
驱动装置接收指令并驱动 阀芯移动。
反馈装置将阀芯位置信号 反馈给控制系统,形成闭 环控制。
比例阀的工作原理图解
工作原理图解可以帮助理解比例阀的 工作过程,包括各部件的作用和工作 流程。
THANKS FOR WATCHING
感谢您的观看
比例阀对电源和输入信号的质量有一定的 要求,如果电源或信号受到干扰或不稳定 ,可能会影响其控制精度和稳定性。
06 比例阀的发展趋势和未来 展望
发展趋势
智能化
随着工业4.0和智能制造的推 进,比例阀将更加智能化, 能够实现远程控制、实时监 测和故障诊断等功能。
高精度化
集成化
为了满足高精度控制的需求, 比例阀将进一步提高其控制 精度和响应速度,实现更精 细的流量和压力调节。
双座比例阀
有两个阀芯和阀体,适用于大流量、 中等精度场合。
按驱动方式分类
电驱动比例阀
通过电机驱动阀的开度,如直流电机、步进电机等。
气动驱动比例阀
通过气压驱动阀的开度,如气瓶、气泵等。
04 比例阀的应用
在液压系统中的应用
控制液压系统的流量和压力
比例阀能够根据输入信号的大小,按比例调节液压油的流量和方向, 从而实现液压系统的流量和压力控制。
未来比例阀将更加集成化, 将多种功能集成于一体,减 少设备体积和安装成本,提 高系统的可靠性和稳定性。
环保化
随着环保意识的提高,比例 阀将更加注重环保设计,采 用低污染材料和节能技术, 降低能耗和排放。
(整理)比例流量阀
![(整理)比例流量阀](https://img.taocdn.com/s3/m/ec2e872abe1e650e52ea9992.png)
比例流量阀,但随着全球石油价格上涨和精炼装置兴起,控制阀需求仍将持续增长。
利用风能挑战火力发电减压阀>>比例式减压阀>>比例式减压阀产品名称:比例式减压阀产品型号:Y43X产品口径:DN25-200产品压力:1.6-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度:-196℃-650℃。
连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式:手动、气动、液动、电动。
产品详细信息Y43X比例式减压阀概述我公司生产的比例式减压阀,外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。
我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。
主要技术参数适用介质水、气体适用温度≤90℃125 160150 178200 230公称通径DN(mm)尺寸(mm)C L D15 1/2" 80 5020 3/4" 80 5025 1" 90 5432 1 1/4" 100 6040 1 1/2" 110 6850 2" 120 80首页>>产品中心>>比例式减压阀一、产品[固定比例式减压阀]的详细资料:产品名称:固定比例式减压阀产品特点:本厂生产的比例式减压阀,外形美观,质量可靠,比例准确,工作平稳.既减动压也减静压。
[说明]注塑机比例流量、压力的调校
![[说明]注塑机比例流量、压力的调校](https://img.taocdn.com/s3/m/a41b1123ba0d4a7303763acd.png)
[说明]注塑机比例流量、压力的调校比例流量、压力的调校1、比例阀与电子放大板比例流量阀和比例压力阀统称比例阀。
它有阀体和油摯线圈组成。
它的主要作用是通过油摯线圈受电的大小来控制阀的流量开放多少。
而油摯线圈受电和阀体流量开放程度是按一定比例线性关系而变化的。
当注塑机注塑预置叁数后,通过CPU中央处理器的处理和电子放大板的处理后,注塑机的注塑工作压力和流量就由比例阀控制。
具体可以用电箱旁的DPCA和DSCA电流表来显示比例线性关系。
具体叁数如下。
当S=00时,比例流量DSCA电流电流表显示200Ma;当S=99时,比例流量阀在DSCA表上显示680Ma当P=00时,比例压力阀在CPCA表上显示0mA;当P=99时,比例压力阀在DPCA表上显示800Ma。
而相对的压力表在15~145kg/CM2范围内呈现性变化。
DSCA电流表上和DPCA电流表上显示的电流叁数也就是比例流量、比例压力油摯阀线圈电压变化索取的。
它受控于电脑CPU中央处理器和电子放大板控制。
电子放大板输出电压控制比例流量、比例压力阀。
控制比例流量、比例压力阀的线圈吸合程度来控制油压和油流量。
2、比例阀与电脑CPU中央处理单元比例阀与电脑CPU中央处理单元是紧密相连,密切相连,共为一体,共同来完成注塑工作。
其运行过程应当为:叁数预置——>电脑处理——>电子放大板——>比例流量——>注塑各动作。
了解比例阀与电脑CPU中央处理单元的关系,对维修工作提供依据。
预置叁数使得数据进入电脑CPU中央处理单元,经过对叁数的运算和处理,将数据量通过D/A变换器转换成模拟量信号。
而该模拟量信号又经比例放大处理后,输出再通压力、流量最高控制和压力、流量最低限额控制4电位器进行控制调校,输出信号的幅值实际中应在0~3V范围内变化。
在维修过程中,一般调校好后才可以上机工作,不宜调节压力最高限额控制电位器,否则会改变工作点,给下一级控制带来困难。
注塑机比例流量、压力的调校[宝典]
![注塑机比例流量、压力的调校[宝典]](https://img.taocdn.com/s3/m/041807c4250c844769eae009581b6bd97f19bcc4.png)
比例流量、压力的调校1、比例阀与电子放大板比例流量阀和比例压力阀统称比例阀。
它有阀体和油摯线圈组成。
它的主要作用是通过油摯线圈受电的大小来控制阀的流量开放多少。
而油摯线圈受电和阀体流量开放程度是按一定比例线性关系而变化的。
当注塑机注塑预置叁数后,通过CPU中央处理器的处理和电子放大板的处理后,注塑机的注塑工作压力和流量就由比例阀控制。
具体可以用电箱旁的DPCA和DSCA电流表来显示比例线性关系。
具体叁数如下。
当S=00时,比例流量DSCA电流电流表显示200Ma;当S=99时,比例流量阀在DSCA表上显示680Ma当P=00时,比例压力阀在CPCA表上显示0mA;当P=99时,比例压力阀在DPCA表上显示800Ma。
而相对的压力表在15~145kg/CM2范围内呈现性变化。
DSCA电流表上和DPCA电流表上显示的电流叁数也就是比例流量、比例压力油摯阀线圈电压变化索取的。
它受控于电脑CPU中央处理器和电子放大板控制。
电子放大板输出电压控制比例流量、比例压力阀。
控制比例流量、比例压力阀的线圈吸合程度来控制油压和油流量。
2、比例阀与电脑CPU中央处理单元比例阀与电脑CPU中央处理单元是紧密相连,密切相连,共为一体,共同来完成注塑工作。
其运行过程应当为:叁数预置——>电脑处理——>电子放大板——>比例流量——>注塑各动作。
了解比例阀与电脑CPU中央处理单元的关系,对维修工作提供依据。
预置叁数使得数据进入电脑CPU中央处理单元,经过对叁数的运算和处理,将数据量通过D/A变换器转换成模拟量信号。
而该模拟量信号又经比例放大处理后,输出再通压力、流量最高控制和压力、流量最低限额控制4电位器进行控制调校,输出信号的幅值实际中应在0~3V范围内变化。
在维修过程中,一般调校好后才可以上机工作,不宜调节压力最高限额控制电位器,否则会改变工作点,给下一级控制带来困难。
电脑输出的控制信号作为电子放大板的输入信号,经过整形、比较、反馈、放大和隔离传送去控制功率三极管,再去驱动油摯阀和比例流量、比例压力阀线圈。
比例阀结构
![比例阀结构](https://img.taocdn.com/s3/m/8121fb56f08583d049649b6648d7c1c708a10b0c.png)
比例阀的结构通常由以下部分组成:
1. 阀体:阀体是比例阀的主要部件,通常采用铸造或机械加工而成。
阀体内部设有流体通道,用于控制流体的流量。
2. 阀芯:阀芯是比例阀的关键部件,它可以根据控制信号的变化来调节流体通道的开启程度。
阀芯通常由金属材料或非金属材料制成,具有一定的密封性能和耐磨性能。
3. 定位装置:定位装置用于将阀芯固定在适当的位置,以实现流体的精确控制。
4. 控制装置:控制装置是比例阀的电子部分,它接收输入信号并根据这些信号产生相应的输出信号,以驱动阀芯动作。
控制装置通常包括电子电路、传感器和执行器等。
比例阀按其控制参量可分为比例压力阀、比例流量阀、比例方向阀三大类。
以上内容仅供参考,如需更多信息,建议查阅比例阀相关书籍或咨询专业人士。
电液控制阀之比例流量阀和比例方向阀
![电液控制阀之比例流量阀和比例方向阀](https://img.taocdn.com/s3/m/370fc710ef06eff9aef8941ea76e58fafab045a1.png)
电液控制阀之比例流量阀和比例方向阀比例流量阀和比例方向阀2.比例流量阀图Y所示为电磁比例调速阀结构。
它是在普通调速阀的基础上,采用比例电磁铁取代节流阀或调速阀的手调装置,以输入电信号控制节流口开度,便可连续地或按比例地远程控制其输出流量。
当电流输入比例电磁铁5后,比例电磁铁便产生一个与电流成比例的电磁力。
此力经推杆4作用于节流阀阀芯3上,使阀芯左移,阀口开度增加。
当作用于阀芯上的电磁力与弹簧力相平衡时,节流阀阀芯停止移动,节流口保持一定的开度,调速阀通过一确定的流量。
因此,只要改变输入比例电磁铁的电流的大小,即可控制通过调速阀的流量。
若输入的电流连续地或按一定程序地变化,则比例调速阀所控制的流量也按比例或按一定程序地变化。
比例调速阀常用于注射成型机(如注塑机)、抛砂机、多工位加工机床等的速度控制系统中。
进行多种速度控制时,只需要输入对应于各种速度的电流信号就可以实现,而不必像一般调速阀那样,对应一个速度值需要一个调速阀及换向阀等。
当输入电流信号连续变化时,被控制的执行元件的速度也连续变化。
3.比例方向阀图Z所示为电液比例方向阀结构。
它由两个比例电磁铁4、8,比例减压阀10和液动换向阀11三部分组成,以比例减压阀为先导阀,利用减压阀出口压力来控制液动换向阀的正反开口量,从而来控制系统的油流方向和流量。
因此这种阀也叫比例流量一方向阀。
当直流电信号输入电磁铁8时,电磁铁8产生电磁力,经推杆将减压阀芯推向右移,通道2与a沟通,压力油P1则自P口进入,经减压阀阀口后压力降为p2,并经孔道b流至液动换向阀11的右侧,推动阀芯5左移,使阀11的P、B口接通。
同时,反馈孔3将压力油p2引至减压阀芯的右侧,形成压力反馈。
当作用于减压阀芯的反馈油压与电磁力相等时,减压阀处于平衡状态,液动换向阀则有一相对应的开口量。
压力p2与输入电流成比例,阀11的开口量又与压力P2成线性关系,所以阀11的开口量即阀11的过流量与输入电流的大小成比例。
比例阀工作原理
![比例阀工作原理](https://img.taocdn.com/s3/m/417bd154cbaedd3383c4bb4cf7ec4afe05a1b165.png)
比例阀工作原理比例阀是一种常见的液压控制元件。
主要用于通过改变控制信号的大小来控制液压系统的流量或压力。
比例阀广泛应用于各种工业和机械设备中,如冶金、化工、农业机械、建筑机械等领域。
比例阀主要由阀芯、阀座、比例电磁铁、弹簧、导向阀等部件组成。
其工作原理基本上是通过比例电磁铁控制阀芯的位置来调节液压系统的流量或压力。
比例阀的工作原理可以分为两个基本类型:流量控制和压力控制。
流量控制比例阀的工作原理流量控制比例阀主要用于控制液压系统中的流量。
该比例阀的构造和普通调节阀类似,主要由阀芯和阀座两个部分组成。
阀芯上有一个圆形的开口,当阀芯在闭合状态时,开口与阀座紧密贴合,阀门关闭。
当有控制信号输入到比例电磁铁时,电磁铁产生的磁力作用使得阀芯发生位移,开口逐渐打开。
开口越大,液体通过阀门的流量也就越大。
流量控制比例阀的开口大小与控制信号的大小成比例关系。
当控制信号达到一定的程度时,开口将完全打开,流量也将达到最大值。
流量控制比例阀也称为比例流量阀。
常见的流量控制比例阀还有多级流量控制比例阀。
多级流量控制比例阀由多个独立的比例阀组成,可以实现更精确的流量控制。
压力控制比例阀的工作原理压力控制比例阀主要用于控制液压系统中的压力。
该比例阀的工作原理与流量控制比例阀类似,但其控制的是系统中的压力。
压力控制比例阀的构造和流量控制比例阀类似,主要由阀芯和阀座两个部分组成。
阀芯上有一个小孔,当控制信号的大小改变时,比例电磁铁的磁力作用使得阀芯发生位移,控制小孔的开合程度。
当小孔越小,通过阀门的流量也就越小,液压系统中的压力也越大。
压力控制比例阀也称为比例压力阀。
与流量控制比例阀类似,压力控制比例阀的开口大小也与控制信号的大小成比例关系。
当控制信号达到一定的程度时,阀门关闭,阻止液体通过,保持液压系统中稳定的压力。
总结比例阀以其精确的流量和压力控制能力在液压系统中得到广泛应用。
比例阀工作原理基于比例电磁铁的磁力作用,通过控制阀芯的移动来实现对系统的流量和压力的精确控制。
流量比例阀原理
![流量比例阀原理](https://img.taocdn.com/s3/m/db2dd17982c4bb4cf7ec4afe04a1b0717fd5b39c.png)
流量比例阀原理
流量比例阀原理是通过调节进出口流体的开口面积来控制流量比例的一种装置。
其工作原理基于流体力学原理,通过调节进出口开口面积的比例,使得进出口流体的流量比例保持恒定。
流量比例阀通常由两个或多个调节阀组成,每个调节阀都有一个可调节的开口面积。
这些调节阀互相连接,并且与进出口流体分别相连。
当进出口流体的流量比例需要调节时,通过调节各个调节阀的开口面积,可以实现所需的流量比例调节。
在工作过程中,流体从进口通过调节阀进入,其中的一部分流体流经一个调节阀,而其余的流体则继续通过其他调节阀。
通过调节各个阀门的开口面积,可以控制流经每个调节阀的流体量,从而实现所需的流量比例。
流量比例阀的优点是可以实现多种流量比例的控制,对于需要精确调节流量比例的应用非常适用。
然而,由于涉及到多个调节阀的操作,其结构相对复杂,调试和维护相对困难。
此外,在高流量和高压差条件下,流量比例阀的性能也可能受到一定的限制。
普通流量阀与比例流量阀的比较
![普通流量阀与比例流量阀的比较](https://img.taocdn.com/s3/m/e34f321fff00bed5b9f31d9c.png)
普通流量阀与比例流量阀的比较学号:089054348 姓名:芮杨1.摘要:普通流量阀广泛应用于工业中,但是随着比例技术的诞生,将比例技术引入流量阀中,使比例流量阀与传统流量阀有很大的区别,而且在控制原理上有着本质的区别。
2.关键词:普通流量阀,比例流量阀,比例技术,节流阀,调速阀,溢流控制阀,压力补偿,压力控制,流量反馈等3.正文一.流量控制阀的定义:流量控制阀就是依靠改变阀口通流面积的大小或通流通道的长短来改变液阻,控制流量,实现对执行元件运动速度(或转速)的调节和控制的液压阀。
常用的流量控制阀有普通节流阀、普通调速阀、温度补偿调速阀、溢流节流阀和分流集流阀等。
在介绍比例方向阀之前,我们首先了解一下什么是比例技术,怎么实现比例技术来控制流量大小。
电液比例控制是介于普通开关控制和伺服控制之间的一种新的控制方式。
它既可以根据输入电信号的大小连续地、成比例地对液压系统的流量、压力、方向实现远距离控制、计算机控制,又在制造成本、抗污染等方面优于伺服控制,因此被广泛应用于性能要求不是很高的一般工业部门。
严格上说,比例控制是实现元件或系统的被控制量与控制量之间线性关系的技术手段,依靠这一手段要保证输出量的大小按确定的比例随着输入量的变化而变化。
比例技术实现的核心是“比例电磁铁”和“比例放大器”,其中比例电磁铁将电信号转换成力和位移,而比例放大器相当于电脑的CPU,它处理信号并输出正确的控制信号。
这些都是实现比例技术的关键。
比例流量控制阀是通过电液比例技术控制阀芯的运动,能根据输入信号的大小来控制阀口的大小,从而控制流量的大小。
它的控制能实现连续控制,比普通方向阀的性能有很大提升。
按控制和反馈原理分为比例节流阀和比例调速阀,其中比例调速阀又有阀口的压差控制或流量的闭环反馈控制两种结构。
若按照压差控制的调速阀有压差补偿型和负载适应型。
采用流量闭环反馈的调速阀有流量-位移-力反馈型和流量-电反馈型等结构。
按信号和液流方向特点分,有单向比例流量控制阀和双向比例流量控制阀,其中单向比例流量控制阀就是传统的比例流量阀。
比例流量阀的工作原理及结构
![比例流量阀的工作原理及结构](https://img.taocdn.com/s3/m/e404dadfe109581b6bd97f19227916888486b928.png)
比例流量阀的工作原理及结构一、引言比例流量阀是一种常用的液压元件,主要用于控制液压系统中的流量。
它能够根据输入信号的大小,调节液压系统中的流量,从而实现对系统的精确控制。
本文将详细介绍比例流量阀的工作原理及结构。
二、比例流量阀的结构比例流量阀由以下几部分组成:1. 阀体:阀体是比例流量阀最主要的部件之一,它通常由铝合金或钢材制成。
阀体内部包含有多个通道和孔道,可以让液体在其中自由流动。
2. 阀芯:阀芯是比例流量阀中最关键的零件之一,它通常由不锈钢或其他耐腐蚀材料制成。
阀芯通过与阀座配合来控制液体的流动速度和方向。
3. 感应器:感应器是一个重要的输入信号装置,它可以接收外部信号并将其转换为电信号输出到控制电路中。
4. 伺服电机:伺服电机是比例流量阀中用于驱动阀芯运动的装置之一。
伺服电机通过接收控制电路中的信号,向阀芯提供动力,从而实现对液体流量的精确控制。
5. 控制电路:控制电路是比例流量阀的核心部分之一。
它可以接收感应器输出的信号,并将其转换为伺服电机能够识别的电信号。
通过对伺服电机输出信号的调节,控制电路可以实现对比例流量阀中液体流量的精确控制。
三、比例流量阀的工作原理比例流量阀通过调节阀芯相对于阀座的位置来改变液体通道中截面积大小,从而实现对液体流量的调节。
当外部信号输入到感应器时,感应器会将其转换为一个电信号,并将其送入控制电路中。
控制电路会根据这个输入信号来调节伺服电机输出的信号,从而使得阀芯相应地运动。
当伺服电机输出一个较大的信号时,它会向阀芯提供较大的动力,使得阀芯相对于阀座上移。
这样就会减小液体通道中截面积大小,从而降低液体流量。
反之,当伺服电机输出一个较小的信号时,它会向阀芯提供较小的动力,使得阀芯相对于阀座下移。
这样就会增大液体通道中截面积大小,从而增加液体流量。
四、比例流量阀的应用比例流量阀广泛应用于各种工业领域中的液压系统中。
例如:机床、塑料机械、冶金设备等。
在这些领域中,比例流量阀可以帮助实现对液压系统的精确控制,提高生产效率和产品质量。
比例流量阀
![比例流量阀](https://img.taocdn.com/s3/m/c05376f6af1ffc4fff47ac0d.png)
P2是指负载压力
图2-18 定差溢流型比例调速阀 1-定差溢流阀 2-比例节流阀 3-限压先导阀 它只适用于单执行机构或者同时只有一个执行器工作的进口调速 回路
4、先导式(位置反馈型)比例节流阀
直动式的比例流量阀只适用于较小通径的阀。当 通径大于10至16时,就要采用先导控制形式。
节流阀的流量随压差变化较大
调后速,阀其则流在量其就两不端随压压差差大的于变一化定而数变值化(。Δ在p调mi速n) 阀进出口压差很小时,由于定差减压阀阀芯被 弹簧推到最右端,减压口全部打开,不起减压 作用。
要使调速阀正常工作,
q
必须有一最小压力差,
节流阀
中低压调速阀压差值:Δp0.5MPa,
高压调速阀:Δp 1MPa
比例控制阀
伺服阀
伺服比例阀(20世纪 90年代中期出现)
比例阀(20世纪80年代初出现)
早期比例阀(20世纪60年代后期出现)
压力控制阀
流量控制阀
方向控制阀
电液比例流量控制阀:
比例流量阀按其是否对压差ΔΡ进行压力补 偿分为比例节流阀和比例调速阀.
1、比例节流阀:常用二位四通比例方向阀来 代替比例节流阀(这就告诉我们比例方向阀 既有换向功能,也具有节流功能)。
这种阀的最大开度受比例电磁铁的行程限制。R1是用来产生压降所必要的。R2是动 态反馈液阻,可减小主阀4左端的压力波动。增加主阀运动阻尼。先导阀芯的复位弹 簧刚度与比例电磁铁的静态特性有关。主阀芯复位弹簧刚度则影响阀的谐振频率和 最低工作压差。主阀芯与先导阀芯构成位置随动,即构成位置负反馈。但从随动理 论可知,这是一个有差系统,即主阀芯与先导阀芯的位移存移存在一个误差。
比例压力补偿阀和伺服驱动器的结合可实现高精度比例流量控制。LEMS阀是一种叠 装型阀,它能将比例流量控制系电磁阀与专用减压的压力补偿阀组合叠装连接,用作 对比例流量控制系统的T油口实现精确调节控制。
比例流量阀的工作原理及结构
![比例流量阀的工作原理及结构](https://img.taocdn.com/s3/m/6b974d2ccd7931b765ce0508763231126fdb777a.png)
比例流量阀的工作原理及结构一、概述比例流量阀是一种常用的流量控制装置,广泛应用于许多工业领域,如自动化控制系统、水处理设备、化工生产等。
本文将详细介绍比例流量阀的工作原理及结构。
二、工作原理比例流量阀的工作原理基于流体动力学和调节原理。
其主要组成部分包括阀体、阀芯、控制电磁铁、传感器等。
1. 阀体比例流量阀的阀体通常采用金属材料,如铜、铝合金等。
阀体内部具有进出口通道,以及与阀芯匹配的控制通道。
2. 阀芯阀芯是比例流量阀的关键组件,通常由可调节的金属材料制成。
阀芯的位置决定了流量通道的有效面积,从而影响流量调节。
3. 控制电磁铁比例流量阀通过控制电磁铁的电流来改变阀芯位置,从而调节流量。
当电磁铁通电时,阀芯会受到磁力作用向开启位置移动;当电磁铁断电时,阀芯则会受到弹簧力的作用关闭。
4. 传感器比例流量阀通常配备传感器,用于检测流量或压力,并将反馈信号发送给控制系统。
控制系统可根据传感器信号来调节电磁铁的电流,实现流量的精确控制。
三、结构比例流量阀的结构主要包括阀体、阀芯、控制电磁铁、传感器等组件。
下面将逐一介绍各组件的结构特点。
1. 阀体比例流量阀的阀体通常为圆柱形,具有进出口通道,以及与阀芯匹配的控制通道。
阀体内部平滑并且精确加工,以确保流体的正常流动。
2. 阀芯阀芯由金属材料精密制造而成,其形状通常为圆锥形或锥度形状。
阀芯具有可调节的长度,用于控制流体通道的开启程度。
通常,阀芯具有很高的耐磨性和密封性能。
3. 控制电磁铁控制电磁铁通常由线圈和铁芯组成。
铁芯与阀芯相连,当通电时,电磁铁产生磁场吸引铁芯,从而改变阀芯的位置。
4. 传感器传感器通常安装在阀体上,用于检测流量或压力。
传感器可以是位移传感器、压力传感器等,其测量信号被传输到控制系统进行处理。
四、要点总结比例流量阀是通过控制电磁铁的电流来改变阀芯位置,从而调节流量的装置。
其工作原理基于流体动力学和调节原理。
主要结构包括阀体、阀芯、控制电磁铁、传感器等组件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、电液比例流量控制阀
1.1 分类与应用
图1.1 电液比例流量阀分类简图
1.2 节流与调速
qα
=
Δ≠常数,调节A后,q还受负载变化的影响;
节流阀——p
Δ=常数,调节A后,q不受负载变化的影响;
调速阀——p
1.3 节流阀的控制特性
在比例节流阀中,阀芯位移是输入电信号的单调函数,如图1.2。
图1.2 稳态控制特性I-x
所示为阀口形状为三角形、矩形及双矩形的比例节流阀,在阀口工作压差为三种不同恒定值时,其输出流量与输入电信号的关系曲线簇。
图1.3 流量稳态控制特性
1.4 节流阀的功率域
所示为比例节流阀的功率域示意图。
在使用比例节流阀时,要尽量避免超越阀的功率域。
否则,比例节流闽的阀芯位移将会出现如图所示的饱和现象,从而使阀丧失比例控制特性。
特别是不带位移传感器的单级比例节流闽,在较大压差作用下,这种直控阀的流量大到功率界限时,稳态液动力会自动将阀口关小,通过阀口的流量不会随着压差的增加而增加,存在着一种“自然”的功率域现象。
图1.4 比例节流阀的功率域示意图
图1.5 超过功率域工况的稳态控制特性曲线
1.5直动式比流节流阀
参见BOSCH教程P24-25
用比例电磁铁直接驱动阀芯,与弹簧力平衡定位,特点:
1、简单,工作可靠,可附加手动,一般能做到NG6,NG10;
2、阀口开度受液动力、摩擦力影响,精度不高;
3、最大流量NG6(35l/min),NG10(80l/min);
4、由于比例电磁铁输出力有限,存在着功率域;
5、注意P24倍流量工况,此时更要注意功率域限制
1.5先导式比流节流阀
参见力士乐插装式比例节流阀样本
1、原理特点:大流量电液比例阀以比例阀或伺服阀作为先导级,以插装阀作为主级,具有流量大、响应快、耐高压和使用寿命长等优点。
它能连续、成比例地调节受控腔的压力或流量等,主要应用在铸造机械、压铸机、注塑机、吹塑机、陶瓷机械、高速冲床、钢厂等。
2、应用要求,不同的应用场合对阀的性能要求也有所侧重,如:
快锻压机上使用的大流量电液比例阀不仅响应速度快,而且具有控制精度和重复精度高的特点;
模锻压机上用于控制主缸速度、快慢速切换的大流量比例阀,则对响应速度和控制精度要求不太高,只需成比例可连续调节即可,但要求价格低廉;
压铸机上所使用的大流量比例阀对精度要求不高,但要求阀具有极快的响应速度和低廉的价格。
单一的通用型产品已经难以满足不同用户对大流量电液比例阀所提出的不同要求。
针对这一现状,浙大研发了三种不同的技术方案大流量电液比例阀:。
a、以伺服阀为先导级、主级位移-电反馈型的高档大流量电液比例阀
该阀采用比例阀服阀作为先导级,采用大通径的二通插装阀作为主级,通过LVDT位移传感器检测主级插芯的开口位移,并将之反馈回放大器,通过设计及调整放大器中的控制算法和参数,构成主级阀芯位移的电反馈闭环控制。
先导级采用比例伺服阀,其阀体上为零开口四边滑阀结构,满足匹配与对称的特性,属于典型的伺服阀阀体;电机械转换器上采用高响应的比例电磁铁,另外配备一个阀芯位移传感器,先导阀部分便可构成阀芯的位置闭环,具有相当高的静态精度和动态特性。
先导级和主级均带有阀芯位移传感器,放大器上采用双闭环反馈的原理,实现主级阀芯位移的精确控制。
此阀具有精度高、动态响应快的优点,但价格较高,一般用在如快锻压机或其它对油缸控制要求较高的场合。
b、以比例阀为先导级、主级位移-电反馈型的中档大流量电液比例阀
该阀采用普通的比例换向阀作为先导级,与a中所介绍的方案相比,该先导级本身不带阀芯的位移传感器,成本大为降低,先导级采用开环控制,实现上较为简单。
主级同样采用大通径的二通插装阀,通过LVDT位移传感器检测主级插芯的开口位移,并将之反馈回放大器,构成主级阀芯位移的电反馈闭环控制。
由于先导级属于比例阀的结构,存在着一定的零位死区,而且先导级采用开环控制,因此其静态和动态特性都比方案a中的比例伺服阀差。
主阀芯上带有位移传感器,构成位移-电反馈形式,因此通过控制方式上的优化,该阀将具备较为平衡的动静态特性。
该阀适用于则对响应速度和控制精度要求不太高,价格相对较低的场合。
c、以比例阀为先导级、主级位移-力反馈型的低档大流量电液比例阀
本方案采用三级放大结构,先导级采用普通的比例换向阀,放大级采用伺服活塞,主级采用插装阀。
先导级和放大级之间采用位移—力反馈控制,主级与放大级之间采用快速随动控制。
位移—力反馈型的伺服活塞位移经反馈弹簧提供反馈力,作用到先导阀芯上与比例电磁铁的电磁力相平衡,使先导阀芯稳定在某一平衡位置上,从而使输出的伺服活塞位移与输入的控制电信号成比例。
在主阀芯的设计上,采用直接由伺服活塞杆推动的方案,巧妙地在主级上应用一个B型液压半桥来控制主阀芯,在先导液桥选取合适的参数后能达到较快的响应速度。
由于先导阀和主阀上都不需要安装位移传感器,因此该阀结构简单可靠,成本低廉,但其控制精度受放大器和比例电磁铁的非线性以及摩擦力、液动力等影响会差一些,可通过在比例控制放大器中加入适当频率和幅值的颤振信号,以达到相对满意的精度。
该阀适用于要求阀具有快速响应性,较低的成本,而对控制精度高求不高的场合。
1.5 二通调速阀
1.5.1 传统二通调速阀
参见力士乐直动式比例流量阀RE29188,及先导式比例流量阀RE29190样本
1、压力补偿的含义
2、控制特性与负载特性
3、传统二通调速阀存在的问题:
a、负载特性差;
b、很大的启动流量超调;
c、为使补偿特性好,体积较大;
d、动态响应上不去。
1.5.2 流量位移力反馈电液比例调速阀
(用于大流量电液比例调速,现在大量采用电液比例泵来进行大流量调节,或者是电液比例泵实现大流量粗调+小流量高响应的电液控制阀进行流量精调)
a)基本构成与先导B型半桥
b)流量位移力反馈原理
c)级间动压反馈
d)插装式结构
e)多种输入方式
f)变增益
g)电反馈
h)进油调速旁路调速
i)大流量调速阀——3级
1.5.3 试验油路及ISO有关规定
快速切断阀操作时间不超过所测响应时间的10%,且最大值不超过10mS;被试阀与负载之间的油液容积应尽可能小,以保证由于油的压缩性造成的压力梯
度用公式V
E
V dt dp ⋅Λ=
计算所得的,至少是所测梯度的10倍。
1.6 三通调速阀
1.6.1 传统三通调速阀
Q X W
P =⋅⋅αρ
2
Δ
式中△P 为阀的压差,与节流阀的压差相一致 1.6.2 改进三通调速阀
1、负载适应控制与限压先导阀--负载敏感,负载适应,功率适应
2、Q+P 控制
♣当系统压力没有达到定差溢流阀先导阀调定的安全压力时,先导阀不打开,系统实现负载压力适应,溢流阀主阀起定差溢流阀作用(保持节流阀两端压差为常数),系统的多余流量以当时的系统压力(而不是先导阀限定的高压) 从打开的溢流阀阀口排回油箱;
♣只有当系统压力达到先导阀调定压力,先导阀与主阀心配合,起到一般溢流阀的作用,此时,不再起定差溢流阀作用。
专用流量阀:
A、单路稳流阀,P182原理图
B、优先阀(工程机械保证为转向控制优先提供动力油),P183原理图
C、PQ阀,P185,注意流量、压力控制时调节方法,对应PQ泵进行学习
工程应用:
A、船用升降系统
B、5000T压机平行控制系统
习题:
1、下列几种电液比例调速系统的能量分析:
A、定量泵+溢流阀+负载进油路二通电液比例调速阀
B、定量泵+溢流阀+负载回油路二通电液比例调速阀
C、定量泵+安全阀+三通电液比例调速阀负载进油路二通电液比例调速阀
D、限压式变量泵+负载进油路二通电液比例调速阀
E、电液比例节流阀+流量-压力复合控制变量泵(BOSCH教程P136)
思考题:
1、BOSCH教程P136的液压系统中电液比例节流阀中A口与T口联通后,流量特性变化?
2、电液比例流量压力复合控制阀(也称PQ阀,吴教程P185),电液比例流量压力复合控制泵(也称PQ泵,BOSCH教程P136),两种系统特点?
3、PLASTICS 机控制系统:PQ阀、PQ泵、定量泵+变转速伺服电机。
