10.6 卡尔曼滤波器简介本节讨论如何从带噪声的测量数据把有用信号提取出来的问题。
通常，信号的频谱处于有限的频率范围内，而噪声的频谱则散布在很广的频率范围内。
如前所述，为了消除噪声，可以把 FIR滤波器或IIR滤波器设计成合适的频带滤波器，进行频域滤波。
但在许多应用场合，需要进行时域滤波，从带噪声的信号中提取有用信号。
虽然这样的过程其实也算是对信号的滤波，但所依据的理论,即针对随机信号的估计理论,是自成体系的。
人们对随机信号干扰下的有用信号不能“确知”，只能“估计”。
为了“估计”，要事先确定某种准则以评定估计的好坏程度。
最小均方误差是一种常用的比较简单的经典准则。
典型的线性估计器是离散时间维纳滤波器与卡尔曼滤波器。
对于平稳时间序列的最小均方误差估计的第一个明确解是维纳在1942年2月首先给出的。
当时美国的一个战争研究团体发表了一个秘密文件，其中就包括维纳关于滤波问题的研究工作。
这项研究是用于防空火力控制系统的。
维纳滤波器是基于最小均方误差准则的估计器。
为了寻求维纳滤波器的冲激响应，需要求解著名的维纳-霍夫方程。
这种滤波理论所追求的是使均方误差最小的系统最佳冲激响应的明确表达式。
这与卡尔曼滤波（Kalman filtering）是很不相同的。
卡尔曼滤波所追求的则是使均方误差最小的递推算法。
在维纳进行滤波理论研究并导出维纳-霍夫方程的十年以前，在1931年，维纳和霍夫在数学上就已经得到了这个方程的解。
对于维纳-霍夫方程的研究，20世纪五十年代涌现了大量文章，特别是将维纳滤波推广到非平稳过程的文章甚多，但实用结果却很少。
这时正处于卡尔曼滤波问世的前夜。
维纳滤波的困难问题，首先在上世纪五十年代中期确定卫星轨道的问题上遇到了。
1958年斯韦尔林（Swerling）首先提出了处理这个问题的递推算法，并且立刻被承认和应用。
1960年卡尔曼进行了比斯韦尔林更有意义的工作。
他严格地把状态变量的概念引入到最小均方误差估计中来，建立了卡尔曼滤波理论。
卡尔曼滤波器介绍

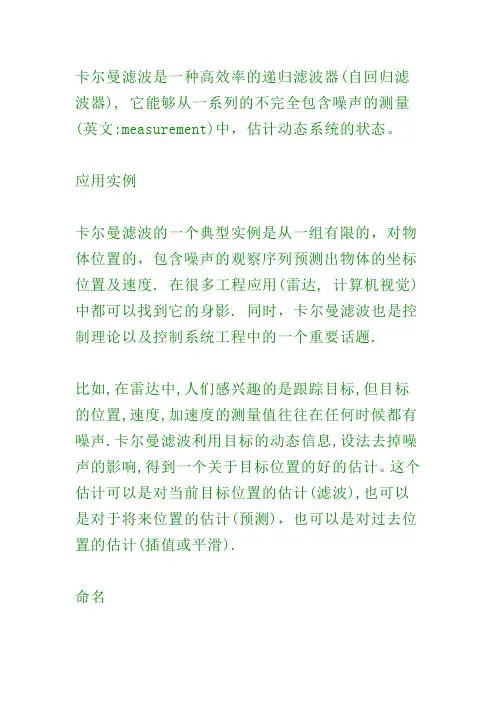

卡尔曼滤波是一种高效率的递归滤波器(自回归滤波器), 它能够从一系列的不完全包含噪声的测量(英文:measurement)中，估计动态系统的状态。
应用实例卡尔曼滤波的一个典型实例是从一组有限的，对物体位置的，包含噪声的观察序列预测出物体的坐标位置及速度. 在很多工程应用(雷达, 计算机视觉)中都可以找到它的身影. 同时，卡尔曼滤波也是控制理论以及控制系统工程中的一个重要话题.比如,在雷达中,人们感兴趣的是跟踪目标,但目标的位置,速度,加速度的测量值往往在任何时候都有噪声.卡尔曼滤波利用目标的动态信息,设法去掉噪声的影响,得到一个关于目标位置的好的估计。
这个估计可以是对当前目标位置的估计(滤波),也可以是对于将来位置的估计(预测)，也可以是对过去位置的估计(插值或平滑).命名这种滤波方法以它的发明者鲁道夫.E.卡尔曼（Rud olf E. Kalman）命名. 虽然Peter Swerling实际上更早提出了一种类似的算法.斯坦利.施密特(Stanley Schmidt)首次实现了卡尔曼滤波器.卡尔曼在NASA埃姆斯研究中心访问时,发现他的方法对于解决阿波罗计划的轨道预测很有用,后来阿波罗飞船的导航电脑使用了这种滤波器.关于这种滤波器的论文由Swerling (1958), Kalm an (1960)与 Kalman and Bucy (1961)发表.目前,卡尔曼滤波已经有很多不同的实现.卡尔曼最初提出的形式现在一般称为简单卡尔曼滤波器.除此以外,还有施密特扩展滤波器,信息滤波器以及很多Bierman, Thornton 开发的平方根滤波器的变种.也行最常见的卡尔曼滤波器是锁相环，它在收音机,计算机和几乎任何视频或通讯设备中广泛存在.卡尔曼滤波器– Kalman Filter1．什么是卡尔曼滤波器（What is the Kalman Filter ）在学习卡尔曼滤波器之前，首先看看为什么叫“卡尔曼”。
卡尔曼滤波器及matlab实现
卡尔曼滤波器及Matlab实现简介卡尔曼滤波器是一种常用于估计系统状态的滤波器，特别适用于具有线性动态模型和高斯噪声的系统。
它通过结合系统的测量值和模型预测的状态来估计系统的状态，并利用测量噪声和模型噪声的特性进行优化。
本文将介绍卡尔曼滤波器的基本原理，并使用Matlab实现一个简单的卡尔曼滤波器。
卡尔曼滤波器的基本原理卡尔曼滤波器的基本原理可以描述为以下步骤：1.初始化卡尔曼滤波器的状态估计值和协方差矩阵。
通常情况下，可以将初始状态设定为系统的初始状态，协方差矩阵设定为一个较大的值。
2.预测步骤：根据系统的动态模型预测下一时刻的状态和协方差矩阵。
3.更新步骤：使用测量值来更新预测的状态和协方差矩阵，得到最优的状态估计值和协方差矩阵。
具体的数学表达式如下：预测步骤：预测的状态估计值：x_k = A*x_(k-1) + B*u_k预测的协方差矩阵：P_k = A*P_(k-1)*A' + Q其中，A是状态转移矩阵，B是输入控制矩阵，u_k是输入控制向量，Q是模型噪声协方差。
更新步骤：测量残差：y_k = z_k - H*x_k残差协方差矩阵：S_k = H*P_k*H' + R卡尔曼增益：K_k = P_k*H'*inv(S_k)更新后的状态估计值：x_k = x_k + K_k*y_k更新后的协方差矩阵：P_k = (I - K_k*H)*P_k其中，H是观测矩阵，z_k是测量值，R是测量噪声协方差。
Matlab实现接下来，我们使用Matlab来实现一个简单的卡尔曼滤波器。
我们假设一个一维运动系统，系统状态为位置，系统模型如下：x_k = x_(k-1) + v_(k-1) * dtv_k = v_(k-1) + a_(k-1) * dt式中，x_k是当前时刻的位置，v_k是当前时刻的速度，a_k是当前时刻的加速度，dt是时间步长。
假设我们只能通过传感器得到位置信息，并且测量噪声服从均值为0、方差为0.1的高斯分布。

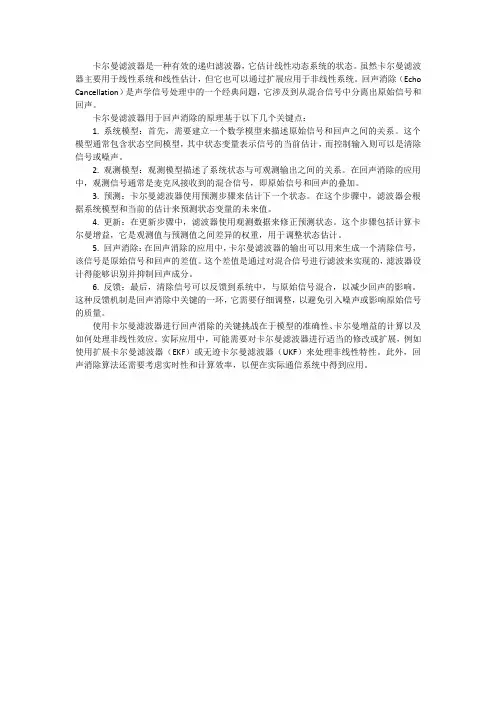

卡尔曼滤波做回声的原理

卡尔曼滤波器是一种有效的递归滤波器，它估计线性动态系统的状态。
虽然卡尔曼滤波器主要用于线性系统和线性估计，但它也可以通过扩展应用于非线性系统。
回声消除（Echo Cancellation）是声学信号处理中的一个经典问题，它涉及到从混合信号中分离出原始信号和回声。
卡尔曼滤波器用于回声消除的原理基于以下几个关键点：1. 系统模型：首先，需要建立一个数学模型来描述原始信号和回声之间的关系。
这个模型通常包含状态空间模型，其中状态变量表示信号的当前估计，而控制输入则可以是清除信号或噪声。
2. 观测模型：观测模型描述了系统状态与可观测输出之间的关系。
在回声消除的应用中，观测信号通常是麦克风接收到的混合信号，即原始信号和回声的叠加。
3. 预测：卡尔曼滤波器使用预测步骤来估计下一个状态。
在这个步骤中，滤波器会根据系统模型和当前的估计来预测状态变量的未来值。
4. 更新：在更新步骤中，滤波器使用观测数据来修正预测状态。
这个步骤包括计算卡尔曼增益，它是观测值与预测值之间差异的权重，用于调整状态估计。
5. 回声消除：在回声消除的应用中，卡尔曼滤波器的输出可以用来生成一个清除信号，该信号是原始信号和回声的差值。
这个差值是通过对混合信号进行滤波来实现的，滤波器设计得能够识别并抑制回声成分。
6. 反馈：最后，清除信号可以反馈到系统中，与原始信号混合，以减少回声的影响。
这种反馈机制是回声消除中关键的一环，它需要仔细调整，以避免引入噪声或影响原始信号的质量。
使用卡尔曼滤波器进行回声消除的关键挑战在于模型的准确性、卡尔曼增益的计算以及如何处理非线性效应。
实际应用中，可能需要对卡尔曼滤波器进行适当的修改或扩展，例如使用扩展卡尔曼滤波器（EKF）或无迹卡尔曼滤波器（UKF）来处理非线性特性。
此外，回声消除算法还需要考虑实时性和计算效率，以便在实际通信系统中得到应用。
卡尔曼滤波 参数
卡尔曼滤波参数卡尔曼滤波是一种利用一系列离散时间的观测值，对状态变量进行估计的算法，它被广泛应用于瞄准、自动导航、目标识别和控制系统等领域。
它适用于线性系统，可以通过递归方式实现，用于估计系统状态的随时间演变。
本文将介绍卡尔曼滤波的参数以及相关参考内容。
参数：1. 状态方程卡尔曼滤波器的状态方程指的是系统的物理模型，即描述了状态变量如何随时间演化的方程。
在线性系统中，状态变量可以表示为一系列线性方程的组合，例如：x[k+1] = Fx[k] + Gu[k] + w[k]其中，x[k]是k时刻的状态变量，F是状态转移矩阵，G是输入矩阵，u[k]是k时刻的输入变量，如控制信号，w[k]是k时刻的过程噪声。
2. 观测方程卡尔曼滤波器的观测方程描述了每次观测噪声和状态变量之间的关系，通常表示为：z[k] = Hx[k] + v[k]其中，z[k]是k时刻的观测量，H是观测矩阵，v[k]是测量噪声。
3. 状态协方差矩阵状态协方差矩阵是一个对称矩阵，它描述了状态变量的不确定性或误差的大小和协方差。
卡尔曼滤波器的设计目标之一是通过最小化状态协方差矩阵来提高估计的准确性。
4. 过程噪声协方差矩阵过程噪声协方差矩阵描述了过程噪声的大小和协方差。
在实践中，可以通过实验或经验来确定这个矩阵的值。
5. 测量噪声协方差矩阵测量噪声协方差矩阵描述了测量噪声的大小和协方差。
同样，可以通过实验或经验来确定这个矩阵的值。
参考内容：1. Probabilistic Robotics by Sebastian ThrunSebastian Thrun的《Probabilistic Robotics》是一本深入而全面的介绍机器人操作和控制中使用概率方法的经典教材。
该书详细介绍了卡尔曼滤波器和其应用，特别是在移动机器人定位和地图构建中的应用。
2. A tutorial on Kalman Filter这是一篇详细而易懂的卡尔曼滤波器教程，介绍了状态方程、观测方程、状态协方差矩阵、过程噪声协方差矩阵和测量噪声协方差矩阵等各个参数的作用和意义。
卡尔曼滤波
卡尔曼滤波卡尔曼滤波(Kalman filtering ) 一种利用线性系统状态方程，通过系统输入输出观测数据，对系统状态进行最优估计的算法。
由于观测数据中包括系统中的噪声和干扰的影响，所以最优估计也可看作是滤波过程。
斯坦利施密特(Stanley Schmidt)首次实现了卡尔曼滤波器。
卡尔曼在NASA埃姆斯研究中心访问时，发现他的方法对于解决阿波罗计划的轨道预测很有用，后来阿波罗飞船的导航电脑使用了这种滤波器。
关于这种滤波器的论文由Swerli ng (1958), Kalman (I960) 与Kalma n and Bucy (1961) 发表。
数据滤波是去除噪声还原真实数据的一种数据处理技术，Kalman滤波在测量方差已知的情况下能够从一系列存在测量噪声的数据中，估计动态系统的状态•由于，它便于计算机编程实现，并能够对现场采集的数据进行实时的更新和处理，Kalman滤波是目前应用最为广泛的滤波方法，在通信，导航，制导与控制等多领域得到了较好的应用•中文名卡尔曼滤波器，Kalman滤波，卡曼滤波外文名KALMAN FILTER表达式X(k)=A X(k-1)+B U(k)+W(k)提岀者斯坦利施密特提岀时间1958应用学科天文，宇航，气象适用领域范围雷达跟踪去噪声适用领域范围控制、制导、导航、通讯等现代工程斯坦利施密特(Stanley Schmidt)首次实现了卡尔曼滤波器。
卡尔曼在NASA埃姆斯研究中心访问时，发现他的方法对于解决阿波罗计划的轨道预测很有用，后来阿波罗飞船的导—航电脑使用了这种滤波器。
关于这种滤波器的论文由Swerling (1958)， Kalman (1960)与Kalma n and Bucy (1961) 发表。
2定义传统的滤波方法，只能是在有用信号与噪声具有不同频带的条件下才能实现. 20世纪40年代，N .维纳和A. H .柯尔莫哥罗夫把信号和噪声的统计性质引进了滤波理论，在假设信号和噪声都是平稳过程的条件下，利用最优化方法对信号真值进行估计，达到滤波目的，从而在概念上与传统的滤波方法联系起来，被称为维纳滤波。
卡尔曼滤波的原理说明(通俗易懂)
卡尔曼滤波的原理说明（通俗易懂）以下是为大家整理的卡尔曼滤波的原理说明（通俗易懂）的相关范文，本文关键词为尔曼,滤波,原理,说明,通俗易懂,尔曼,滤波,原理,说明,学，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。
卡尔曼滤波的原理说明在学习卡尔曼滤波器之前，首先看看为什么叫“卡尔曼”。
跟其他著名的理论（例如傅立叶变换，泰勒级数等等）一样，卡尔曼也是一个人的名字，而跟他们不同的是，他是个现代人！卡尔曼全名RudolfemilKalman，匈牙利数学家，1930年出生于匈牙利首都布达佩斯。
1953，1954年于麻省理工学院分别获得电机工程学士及硕士学位。
1957年于哥伦比亚大学获得博士学位。
我们现在要学习的卡尔曼滤波器，正是源于他的博士论文和1960年发表的论文《AnewApproachtoLinearFilteringandpredictionproblems》（线性滤波与预测问题的新方法）。
如果对这编论文有兴趣，可以到这里的地址下载：/~welch/kalman/media/pdf/Kalman1960.pdf 简单来说，卡尔曼滤波器是一个“optimalrecursivedataprocessingalgorithm（最优化自回归数据处理算法）”。
对于解决很大部分的问题，他是最优，效率最高甚至是最有用的。
他的广泛应用已经超过30年，包括机器人导航，控制，传感器数据融合甚至在军事方面的雷达系统以及导弹追踪等等。
近年来更被应用于计算机图像处理，例如头脸识别，图像分割，图像边缘检测等等。
2．卡尔曼滤波器的介绍（IntroductiontotheKalmanFilter）为了可以更加容易的理解卡尔曼滤波器，这里会应用形象的描述方法来讲解，而不是像大多数参考书那样罗列一大堆的数学公式和数学符号。
但是，他的5条公式是其核心内容。
结合现代的计算机，其实卡尔曼的程序相当的简单，只要你理解了他的那5条公式。
《卡尔曼滤波介绍》课件
卡尔曼滤波的原理和基本公式
卡尔曼滤波基于贝叶斯推理，通过使用状态方程和测量方程来递归地更新状态估计。 核心公式包括预测步骤的状态预测和协方差预测，以及更新步骤的卡尔曼增益、状态更新和协方差更新。
针对非线性系统，设计扩展卡尔 曼滤波、粒子滤波等非线性滤波 算法。
传感器融合
结合多个传感器信息，使用卡尔 曼滤波进行融合估计，提高系统 性能。
结论和总结
卡尔曼滤波是一种强大而灵活的状态估计算法，应用广泛且效果显著。通过 深入理解其原理和应用，我们能更好地运用卡尔曼滤波解决实际问题。
希望本课件能够帮助您更好地理解和应用卡尔曼滤波，提升您的技术和研究 能力。
《卡尔曼滤波介绍》PPT 课件
卡尔曼滤波是一种用于估计线性动态系统状态的优秀算法。本课件将深入介 绍卡尔曼滤波的定义、原理和应用领域，以及其优缺点和改进方法。
卡尔曼滤波的定义和背景
卡尔曼滤波是一种基于数学模型的状态估计方法，用于预测和跟踪系统状态。 它通过融合传感器测量和系统模型，对系统状态进行优化估计。
1 优点
高效准确：卡尔曼滤波在噪声环境下具有很 好的估计性能。
3 缺点
对线性系统假设：卡尔曼滤波假设系统和观 测模型为线性，不适用于非线性系统。
2
适用范围广：卡尔曼滤波可应用于多个领域 的状态估计问题。
4
对初始条件敏感：卡尔曼滤波对初始状态估 计的准确性较为敏感。
卡尔曼滤波的实际案例和效果评估
1
案例1：目标跟踪
将卡尔曼滤波应用于视频中的目标跟踪，
案例2：机器人导航
卡尔曼滤波计算速度
卡尔曼滤波计算速度摘要：1.卡尔曼滤波简介2.卡尔曼滤波的计算速度3.影响卡尔曼滤波计算速度的因素4.提高卡尔曼滤波计算速度的方法正文：一、卡尔曼滤波简介卡尔曼滤波（Kalman filter）是一种线性最优递归滤波算法，主要用于实时估计动态系统的状态变量。
卡尔曼滤波在许多领域都有广泛应用，如导航定位、信号处理、机器人控制等。
其基本思想是在观测数据的辅助下，通过递归方式不断更新系统的状态估计，从而减小系统状态的不确定性。
二、卡尔曼滤波的计算速度卡尔曼滤波的计算速度主要取决于其所处理的问题规模以及计算机性能。
对于典型的卡尔曼滤波问题，其计算速度可以通过以下公式进行评估：计算速度= 3 * n * (m + n)其中，n 表示系统状态变量的数量，m 表示观测数据的数量。
由此可知，卡尔曼滤波的计算速度与系统状态变量和观测数据的数量成正比。
因此，当问题规模较大时，卡尔曼滤波的计算速度可能会变得较慢。
三、影响卡尔曼滤波计算速度的因素除了问题规模外，还有一些其他因素会影响卡尔曼滤波的计算速度，如：1.计算机性能：计算速度与计算机性能成正比。
如果计算机性能较低，卡尔曼滤波的计算速度可能会受到影响。
2.算法实现：不同的算法实现可能会导致卡尔曼滤波的计算速度有所差异。
例如，采用递归实现的卡尔曼滤波速度可能较慢，而采用矩阵运算实现的卡尔曼滤波速度可能较快。
3.数据预处理：在实际应用中，观测数据可能需要经过预处理，如去除噪声、滤波等。
预处理过程可能会增加卡尔曼滤波的计算速度。
四、提高卡尔曼滤波计算速度的方法为了提高卡尔曼滤波的计算速度，可以采取以下措施：1.优化算法实现：选择合适的算法实现，如矩阵运算实现，以提高计算速度。
2.并行计算：利用多核处理器的并行计算能力，同时处理多个状态变量或观测数据，以提高计算速度。
3.数据预处理：对观测数据进行预处理，减少卡尔曼滤波的计算量。
4.减小问题规模：适当减少系统状态变量和观测数据的数量，以降低计算复杂度。
卡尔曼滤波器分类及基本公式概要课件
精确地描述系统的非线性特性。
无迹卡尔曼滤波器的计算较为复杂，但具有更高的估计精度和
03
稳定性，适用于一些高精度要求的非线性系统状态估计。
03
卡尔曼滤波器的基本公 式
状态方程
描述系统状态变化的数学表达式。
状态方程是描述系统状态变化的数学表达式，它基于系统的动态模型和当前状态 ，计算未来状态。在卡尔曼滤波器中，状态方程用于预测系统的下一个状态。
详细描述
卡尔曼增益矩阵的计算基于状态向量和误差 协方差矩阵，通过一系列数学运算得到。它 反映了新获取的测量值对状态估计的贡献程 度，以及旧信息的保留程度。在计算过程中 ，通常采用递推或迭代的方式进行计算，以 降低计算复杂度。
更新状态向量和误差协方差矩阵
总结词
在得到卡尔曼增益矩阵后，需要利用它来更 新状态向量和误差协方差矩阵，以完成一次 滤波过程。0203 Nhomakorabea改进
针对不同应用场景和需求，卡尔曼滤 波器不断有新的改进和优化算法出现 。
滤波器的应用领域
航空航天
卡尔曼滤波器在航空航天领域 中用于导航、姿态估计和卫星
轨道计算等。
无人驾驶
卡尔曼滤波器在无人驾驶汽车 中用于传感器数据处理、路径 规划和障碍物检测等。
机器人
卡尔曼滤波器在机器人领域中 用于定位、地图构建和姿态控 制等。
02
扩展卡尔曼滤波器通过将非线性函数进行线性化处 理，将非线性问题转化为线性问题进行解决。
03
扩展卡尔曼滤波器的计算相对复杂，但适用范围较 广，适用于大多数非线性系统的状态估计。
无迹卡尔曼滤波器
01
无迹卡尔曼滤波器是另一种针对非线性系统的改进型卡尔曼滤 波器。
02
无迹卡尔曼滤波器采用无迹变换方法处理非线性函数，能够更
卡尔曼滤波器介绍
卡尔曼滤波器介绍摘要在1960年，卡尔曼出版了他最著名的论文，描述了一个对离散数据线性滤波问题的递归解决方法。
从那以后，由于数字计算的进步，卡尔曼滤波器已经成为广泛研究和应用的主题，特别在自动化或协助导航领域。
卡尔曼滤波器是一系列方程式，提供了有效的计算（递归）方法去估计过程的状态，是一种以平方误差的均值达到最小的方式。
滤波器在很多方面都很强大：它支持过去，现在，甚至将来状态的估计，而且当系统的确切性质未知时也可以做。
这篇论文的目的是对离散卡尔曼滤波器提供一个实际介绍。
这次介绍包括对基本离散卡尔曼滤波器推导的描述和一些讨论，扩展卡尔曼滤波器的描述和一些讨论和一个相对简单的（切实的）实际例子。
1 离散卡尔曼滤波器在1960年，卡尔曼出版了他最著名的论文，描述了一个对离散数据线性滤波问题的递归解决方法[Kalman60]。
从那以后，由于数字计算的进步，卡尔曼滤波器已经成为广泛研究和应用的主题，特别在自动化或协助导航领域。
第一章讲述了对卡尔曼滤波器非常“友好的”介绍[Maybeck79]，而一个完整的介绍可以在[Sorenson70]找到，也包含了一些有趣的历史叙事。
更加广泛的参考包括Gelb74；Grewal93；Maybeck79；Lewis86；Brown92；Jacobs93]. 被估计的过程卡尔曼滤波器卡用于估计离散时间控制过程的状态变量n x ∈ℜ。
这个离散时间过程由以下离散随机差分方程描述： 111k k k k x Ax bu w ---=++ （1.1）测量值m z ∈ℜ，k k k z Hx v =+ （1.2） 随机变量k w 和k v 分别表示过程和测量噪声。
他们之间假设是独立的，正态分布的高斯白噪: ()~(0)p w N Q， （1.3） ()~(0)p v N R ， （1.4）在实际系统中，过程噪声协方差矩阵Q 和观测噪声协方差矩阵R 可能会随每次迭代计算而变化。
但在这儿我们假设它们是常数。
(完整)卡尔曼滤波介绍
卡尔曼滤波一、卡尔曼滤波的起源谈到信号的分析与处理，就离不开滤波两个字。
通常，信号的频谱处于有限的频率范围内，而噪声的频谱则散布在很广的频率范围内，为了消除噪声，可以把FIR滤波器或者IIR滤波器设计成合适的频带滤波器，进行频域滤波。
但在许多应用场合，需要直接进行时域滤波,从带噪声的信号中提取有用信号。
虽然这样的过程其实也算是对信号的滤波，但其所依据的理论，即针对随机信号的估计理论,是自成体系的.人们对于随机信号干扰下的有用信号不能“确知”，只能“估计”.为了“估计"，要事先确定某种准则以评定估计的好坏程度.最小均方误差是一种常用的比较简单的经典准则。
对于平稳时间序列的最小均方误差估计的第一个明确解是维纳在1942年2月首先给出的.当时美国的一个战争研究团体发表了一个秘密文件，其中就包括维纳关于滤波问题的研究工作，这项研究是用于防空火力控制系统的.维纳滤波器是基于最小均方误差准则的估计器。
为了寻求维纳滤波器的冲激响应,需要求解著名的维纳–霍夫方程。
这种滤波理论所求的是使均方误差最小的系统最佳冲激响应的明确表达式。
从维纳–霍夫方程来看，维纳滤波算法是十分低效的。
这种算法要求设置大量的存储器来保存过去的测量数据,一个新的数据到来后，要进行刷新，重新计算自相关和互相关序列。
再者，求解这个方程需要耗费大量时间对高阶矩阵求逆。
因此,维纳滤波算法难以运用于实时处理中，尤其是无法用于军事、航空航天等领域。
为此,许多科技工作者进行了多方探索，但在解决非平稳过程的滤波问题时,能给出的方法很少。
到20世纪50年代中期，随着空间技术的发展，要求对卫星轨道进行精确地测量，这种方法越来越不能满足实际应用的需要。
为此，人们将滤波问题以微分方程表示,提出了一系列适应空间技术应用的精炼算法。
1960年和1961年，卡尔曼（R. E. Kalman）和布西（R. S。
Bucy)提出了递推滤波算法，成功的将状态变量引入到滤波理论中来，用消息与干扰的状态空间模型代替了通常用来描述它们的协方差函数，将状态空间描述与离散数间刷新联系起来，适于计算机直接进行计算，而不是去寻求滤波器冲激响应的明确公式。
卡尔曼滤波p和测量值方差_概述及解释说明
卡尔曼滤波p和测量值方差概述及解释说明1. 引言1.1 概述在现代科学和工程领域中，卡尔曼滤波是一种重要的估计和预测技术。
它通过对系统状态进行连续观测和更新，使得能够更准确地估计系统的实际状态并预测未来状态。
而在卡尔曼滤波中，p值和测量值方差扮演着重要的角色。
1.2 文章结构本文将首先介绍卡尔曼滤波的概念以及p值和测量值方差的基本概述。
然后，详细解释p值在卡尔曼滤波中的作用与含义，并分析测量值方差在滤波过程中的作用。
接下来，我们将讨论p值和测量值方差之间的关系，并说明其相互影响以及如何优化它们。
此外，我们还将通过示例分析和实际应用案例介绍来进一步说明这些概念。
最后，在结论与展望部分，我们将对整篇文章进行总结，并提出改进建议与未来研究方向。
1.3 目的本文旨在帮助读者更好地理解卡尔曼滤波中p值和测量值方差的概念和作用，并探讨它们的关系。
通过深入解释和实际应用案例介绍，读者将能够更好地理解这些概念在估计和预测问题中的重要性。
同时，本文还旨在为未来的研究提供启示和参考，促进卡尔曼滤波技术的发展和应用。
2. 卡尔曼滤波p和测量值方差概述2.1 卡尔曼滤波简介卡尔曼滤波是一种常用的状态估计算法，主要用于根据系统的动态模型和观测数据来对未知变量进行估计。
它最早由卡尔曼在1960年提出，并被广泛应用于航空航天、导航、自动控制等领域。
卡尔曼滤波的核心思想是通过融合系统模型预测和实际观测值，得到更加准确可靠的状态估计结果。
其中，p和测量值方差是卡尔曼滤波中两个重要参数。
2.2 p和测量值方差的概念解释在卡尔曼滤波算法中，p代表状态估计误差的协方差矩阵。
该矩阵描述了当前状态估计与真实状态之间的误差关系。
通常情况下，p越小代表估计结果越准确，反之则表示不确定性更大。
而测量值方差则指的是传感器或观测系统提供的观测数据的不确定性程度。
具体而言，它反映了传感器测量过程中的随机误差或噪声。
测量值方差越小，说明观测数据越准确可靠，反之则表示观测数据受噪声干扰较大。
卡尔曼滤波
或者估计的历史信息。
卡尔曼滤波器与大多数我们常用的滤波 器不同之处，在于它是一种纯粹的时域滤波 器，不需要像低通滤波器等频域滤波器那样， 需要在频域设计再转换到时域实现。
5.卡尔曼滤波器的软硬件实现
目前,卡尔曼滤波器已经有很多不同的实 现形式。卡尔曼最初提出的形式现在一般称 为简单卡尔曼滤波器。除此以外,还有施密特 扩展卡尔曼滤波器,信息滤波器以及平方根滤 波器。最常见的卡尔曼滤波器是锁相环 ，采 用FPGA硬件可以实现卡尔曼滤波器。
卡尔曼滤波控制系统结构图
由于系统的状态x是不确定的，卡尔曼滤波器的 任务就是在有随机干扰w和噪声v的情况下给出系统 状态x的最优估算值 ，它在统计意义下最接近状
ˆ x 态的真值x，从而实现最优控制u( )的目的。 ˆ x
4.什么是卡尔曼滤波：
卡尔曼滤波是美国工程师Kalman 在线性
最小方差估计的基础上，提出的在数学结构 上比较简单的而且是最优线性递推滤波方法， 具有计算量小、存储量低，实时性高的优点。 特别是对经历了初始滤波后的过渡状态，滤 波效果非常好。
从被污染的系统中恢复系统的本来面目。
卡尔曼滤波特点： 卡尔曼滤波是解决状态空间模型估计与 预测的有力工具之一，它不需存储历史数据， 就能够从一系列的不完全以及包含噪声的测 量中，估计动态系统的状态。卡尔曼滤波是 一种递归的估计，即只要获知上一时刻状态 的估计值以及当前状态的观测值就可以计算 出当前状态的估计值，因此不需要记录观测
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 卡尔曼滤波器的简介3.1 卡尔曼滤波器的概述卡尔曼滤波器[4]由一系列递归数学公式描述，它们提供了一种高效可计算的方法来估计过程的状态，并使估计均方误差最小。
卡尔曼滤波器应用广泛且功能强大，它可以估计信号的过去和当前状态，甚至能估计将来的状态，即使并不知道模型的确切性质。
假设我们要研究的对象是一个房间的温度。
根据你的经验判断，这个房间的温度是恒定的，也就是下一分钟的温度等于现在这一分钟的温度（假设我们用一分钟来做时间单位）。
假设你对你的经验不是100%的相信，可能会有上下偏差几度。
我们把这些偏差看成是高斯白噪声（White Gaussian Noise ），也就是这些偏差跟前后时间是没有关系的而且符合高斯分配（Gaussian Distribution ）。
另外，我们在房间里放一个温度计，但是这个温度计也不准确的，测量值会比实际值偏差。
我们也把这些偏差看成是高斯白噪声。
现在对于某一分钟我们有两个有关于该房间的温度值：你根据经验的预测值（系统的预测值）和温度计的值（测量值）。
下面我们要用这两个值结合他们各自的噪声来估算出房间的实际温度值。
假如我们要估算k 时刻的是实际温度值。
首先你要根据1k -时刻的温度值，来预测k 时刻的温度。
因为你相信温度是恒定的，所以你会得到k 时刻的温度预测值是跟1k -时刻一样的，假设是23度，同时该值的高斯噪声的偏差是5度（5是这样得到的：如果1k -时刻估算出的最优温度值的偏差是3，你对自己预测的不确定度是4度，他们平方相加再开方，就是5）。
然后，你从温度计那里得到了k 时刻的温度值，假设是25度，同时该值的偏差是4度。
由于我们用于估算k 时刻的实际温度有两个温度值，分别是23度和25度。
究竟实际温度是多少呢？相信自己还是相信温度计呢？究竟相信谁多一点，我们可以用他们的协方差来判断。
因为252(5242)Kg ∧∧∧∧=+，所以0.78Kg =，我们可以估算出k 时刻的实际温度值是：230.78(2523)24.56+*-=度。
可以看出，因为温度计的协方差比较小（比较相信温度计），所以估算出的最优温度值偏向温度计的值。
现在我们已经得到k 时刻的最优温度值了，下一步就是要进入1k -时刻，进行新的最优估算。
到现在为止，好像还没看到什么自回归的东西出现。
对了，在进入1k -时刻之前，我们还要算出k 时刻那个最优值（24.56度）的偏差。
算法如下：((1)52)0.5 2.35Kg ∧∧-*=。
这里的5就是上面的k 时刻你预测的那个23度温度值的偏差，得出的2.35就是进入1k +时刻以后k 时刻估算出的最优温度值的偏差（对应于上面的3）。
就是这样，卡尔曼滤波器就不断的把协方差递归，从而估算出最优的温度值。
他运行的很快，而且它只保留了上一时刻的协方差。
上面的Kg ，就是卡尔曼增益（Kalman Gain ）。
他可以随不同的时刻而改变他自己的值！3.2 卡尔曼滤波器的算法首先，我们先要引入一个离散控制过程的系统。
该系统可用一个线性随机微分方程（Linear Stochastic Difference equation ）来描述：()(1)()()X k AX k BU k W K =-++ (3.1)再加上系统的测量值：()()()Z k HX k V k =+ (3.2)上两式子中，()X k 是k 时刻的系统状态，()U k 是k 时刻对系统的控制量。
A 和B 是系统参数，对于多模型系统，他们为矩阵。
()Z k 是k 时刻的测量值，H 是测量系统的参数，对于多测量系统，H 为矩阵。
()W K 和()V k 分别表示过程和测量的噪声。
他们被假设成高斯白噪声(White Gaussian Noise)，他们的协方差分别是,Q R （这里我们假设他们不随系统状态变化而变化）。
对于满足上面的条件(线性随机微分系统，过程和测量都是高斯白噪声)，卡尔曼滤波器是最优的信息处理器。
下面我们来用他们结合他们的协方差s 来估算系统的最优化输出。
首先我们要利用系统的过程模型，来预测下一状态的系统。
假设现在的系统状态是k ，根据系统的模型，可以基于系统的上一状态而预测出现在状态：(1)(11)()X kk AX k k BU k -=--+ (3.3)式(3.3)中，(1)X kk -是利用上一状态预测的结果，(11)X k k --是上一状态最优的结果，()U k 为现在状态的控制量，如果没有控制量，它可以为0。
到现在为止，我们的系统结果已经更新了，可是，对应于(1)X k k -的协方差(协方差)还没更新。
我们用P 表示协方差：'(1)(11)P k k AP k k A Q -=--+ (3.4)式(3.4)中，(1)P kk -是(1)X k k -对应的协方差，(11)P k k --是(11)X k k --对应的协方差，'A 表示A 的转置矩阵，Q 是系统过程的协方差。
式子(3.3),(3.4)就是卡尔曼滤波器5个公式当中的前两个，也就是对系统的预测。
现在我们有了现在状态的预测结果，然后我们再收集现在状态的测量值。
结合预测值和测量值，我们可以得到现在状态()k 的最优化估算值()X kk ：()(1)()(()(1))X kk X k k Kg k Z k HX k k =-+-- (3.5)其中Kg 为卡尔曼增益(Kalman Gain)：''()(1)((1))Kg k P kk H HP k k H R =--+ (3.6)到现在为止，我们已经得到了k 状态下最优的估算值()X k k 。
但是为了要令卡尔曼滤波 器不断的运行下去直到系统过程结束，我们还要更新k 状态下()X kk 的协方差：()(())(1)P k k I Kg k H P k k =-- (3.7)其中I 为1的矩阵，对于单模型单测量，1I=。
当系统进入1k +状态时，()P k k 就是式子(3.4)的(11)P k k --。
这样，算法就可以自回归的运算下去。
式子（3.3），（3.4），（3.5），（3.6）和（3.7）就是卡尔曼滤波器的基本原理了。
根据这5个公式，可以很容易的实现计算机的程序。
3.3 卡尔曼滤波器的原理在现代，随机最优控制和随机信号处理技术中，信号和噪声往往是多维非平稳随机过程。
卡尔曼滤波理论采用时域上的递推算法在数字计算机上进行数据滤波处理。
对于离散域线性系统：()(1)(()())x k Ax k B u k w k =-++ （3.8）()()()v y k Cx k v k =+ （3.9）式中，()w k 为过程噪声信号， ()v k 为测量噪声信号。
离散卡尔曼滤波器递推算法为：()()()Tn T P k C M k CP k C R=+ （3.10） ()(1)T T P k AP k A BQB =-+ （3.11） ()(())()n n P k I M k C P k =- （3.12） ()(1)()(()(1))n v x k Ax k M k y k CAx k =-+-- （3.13） ()()e y k Cx k = （3.14）误差的协方差为：cov()()T err k CP k C = （3.15）卡尔曼滤波器结构如图所示卡尔曼滤波器结构u3.4 卡尔曼滤波器的仿真及分析 3.4.1 系统描述验证卡尔曼滤波器的滤波性能[5]对象为二阶传递函数：2133()25P G s s s=+ （3.16）取采样时间为1ms ，采样Z 变换将对象离散化，并描述离散状态方程的形式：(1)()(()())x k Ax k B u k w k +=++ （3.17）()()y k Cx k = （3.18）带有测量噪声的被控对象输出为：()()()v y k Cx k v k =+ （3.19）式中，[][]1.0000000,0.00098760.0000659,,1,0,00.0000000,0.97530990.1313512A B C D ⎡⎤⎡⎤====⎢⎥⎢⎥⎣⎦⎣⎦3.4.2 仿真方法一：采用M 语言进行仿真控制干扰信号()w k 和测量噪声信号()v k 幅值均为0.10的白噪声信号，输入信号幅值为1.0、频率为1.5Hz 的正图信号。
采用卡尔曼滤波器实现信号的滤波，取1,1Q R ==。
仿真时间为3s ，误差协方差的变化，原始信号及带有噪声的原始信号和原始信号及滤波后的信号和分别如图1、图2和图3所示。
图1误差协方差的变化-3time(s)C o v a r i a n c e o f e s t i m a t i o n e r r o r00.511.522.53-0.20.20.40.60.81.21.4time(s)y -i d e a l s i g n a l ; y v -s i g n a l w i t h n o i s e图2原始信号及带有噪声的原始信号00.511.522.53-0.20.20.40.60.81.2time(s)y -i d e a l s i g n a l ; y e -f i l t e r e d s i g n a l图3原始信号及滤波后的信号仿真结果表明，该滤波器对控制干扰和测量噪声具有良好的滤波作用。
3.4.3 仿真方法二 ：采用Simulink 进行仿真卡尔曼算法由M 函数实现。
控制干扰信号()w k 和测量噪声信号()v k 幅值均为0.10的白噪声信号，输入信号幅值为1.0、频率为0.5Hz 的正弦信号采用卡尔曼滤波器实现信号的滤波，取1,1Q R ==。
仿真时间为10s ，仿真结果如下图4和图5所示图4 原始信号y （红色线）及滤波后的信号e y （黄色线）图5原始信号y 及带有噪声的原始信号v y仿真程序如下图所示基于Kalman滤波器的Simulink仿真5 基于卡尔曼滤波器的 PID 控制算法及仿真 5.1 基于卡尔曼滤波器 PID 控制的原理结合卡尔曼滤波器与经典PID 控制得到一种基于卡尔曼滤波器的PID 控制方法。
其控制系统结构[6,7]如图：基于卡尔曼滤波器的PID 控制系统结构5.2 仿真程序及分析被控对象为二阶传递函数[8]：2133()25P G s s s=+ (5.1) 离散化结果与3.4的仿真实例相同。
采样时间为1ms 。
控制干扰信号()w k 和测量噪声信号()v k 幅值均为0.002的白噪声信号，输入信号为一阶跃信号。
采用卡尔曼滤波器实现信号的滤波，取1,1Q R ==。
仿真时间为1s ，分两种情况进行仿真：1M =时为未加滤波，2M=时为加滤波。
在PID 控制器中，取8.0,0.80,0.20p i d k k k ===。
