冷冻水设计说明
冷热源工程课程设计说明书

冷热源工程课程设计说明书目录第一章冷热源设计初步资料ﻩ错误!未定义书签。
1.1、课程设计题目ﻩ错误!未定义书签。
1.2、课程设计原始资料ﻩ错误!未定义书签。
1。
2。
1 冷负荷和热负荷数据:................................................... 错误!未定义书签。
1。
2。
2动力与能源资料....................................................... 错误!未定义书签。
1。
2.3 水质资料: ........................................................................... 错误!未定义书签。
1。
2。
4 气象资料: ...................................................................... 错误!未定义书签。
第二章制冷工程设计说明ﻩ错误!未定义书签。
2.1.冷水机组的总装机容量ﻩ错误!未定义书签。
2.2冷水机组台数选择...................................................................... 错误!未定义书签。
2。
3冷水机组的制冷量和耗功率ﻩ错误!未定义书签。
2。
4方案选择ﻩ错误!未定义书签。
2。
5 冷却塔设计计算........................................................................... 错误!未定义书签。
2。
6 水泵选型......................................................................................... 错误!未定义书签。
2。
6.1 冷冻水泵选型计算ﻩ错误!未定义书签。
800kW工业制冷系统设计说明

800KW工业制冷系统设计摘要设备的合理配置和设计,是保证制冷系统及生产系统稳定,高效运行的关键,对制冷系统安全和经济运行具有决定性作用,运行本文在选用可靠,先进制设备的基础上,详细介绍了地区在制冷压缩机型号及和冷凝器、蒸发器的选择计算方面的容。
确定制冷循环参数,完成系统热力计算,进行制冷设备选型和管道设计和管道安装布置工艺,以及机房的布置要求,系统调试与节能。
关键词:贮液器;蒸发器;冷凝器; 压缩机;热力计算论文一、设计任务和已知条件设计已知条件:因此设计制冷系统已成为重要的环节。
制冷系统的设总制冷量800kw,蒸发温度-15,系统所在地:,采用压力供液,氨制冷剂,主机采用螺杆机。
根据要求,冷却水系统选用冷却塔使用循环水。
前言近50年来,随着现代科学技术的飞速发展,制冷技术以日新月异的速度发生变化。
并且,正在现代国民经济、人民生活、国防科研、文化艺术等领域中发挥着日益重要的作用。
我国是最早利用天然冷源的国家之一,随着社会进步,制冷技术已经广泛应用到各个行业,制冷技术的作用更是不可替代的。
系统组成制冷系统由制冷剂和四大机件,即压缩机,冷凝器,膨胀阀,蒸发器组成一、压缩机压缩机是制冷循环的动力,它由电动机拖动而不停地旋转,它除了及时抽出蒸发器蒸气,维持低温低压外,还通过压缩作用提高制冷剂蒸气的压力和温度,创造将制冷剂蒸气的热量向外界环境介质转移的条件。
即将低温低压制冷剂蒸气压缩至高温高压状态,以便能用常温的空气或水作冷却介质来冷凝制冷剂蒸气。
二、冷凝器冷凝器是一个热交换设备,作用是利用环境冷却介质(空气或水),将来自压缩机的高温高压制冷蒸气的热量带走,使高温高压制冷剂蒸气冷却、冷凝成高压常温的制冷剂液体。
值得一提的是,冷凝器在把制冷剂蒸气变为制冷剂液体的过程中,压力是不变的,仍为高压。
三、节流元件高压常温的制冷剂液体直接送入低温垢蒸发器、根据饱和压力与饱和温度——对应原理,降低制冷剂液体的压力,从而降低制冷剂液体的温度。
工艺冷冻水

工艺冷冻水
工艺冷冻水是一种特殊的冷却介质,主要用于冷却工艺设备。
以下是关于工艺冷冻水的详细介绍:
定义:工艺冷冻水,或称工艺冷却水,是一种以水为基础的低温冷却介质,其温度范围通常在-40℃至-5℃之间。
这种低温水是通过特殊设备将普通水加工制成,主要成分是纯水,不含盐类和杂质,因此具有优异的物理化学性质和稳定性。
应用领域:工艺冷冻水广泛应用于各个行业,特别是那些需要低温冷却介质的场合。
例如,制药行业中,工艺冷冻水可用于控制反应温度、保持产品质量等;在化工行业中,它可以用于冷凝器、蒸发器等设备的冷却;在食品加工行业中,工艺冷冻水则用于保持食品的新鲜度和口感。
系统组成:工艺冷却水系统通常包括冷冻水和冷却水这两个相对独立的系统。
冷冻水由冷水机组提供,冷冻水与冷却水进行热交换,使冷却水降温从而降低设备的温度。
系统还包括水泵、热交换器、过滤器等设备,以保证工艺冷却水的循环和净化。
温度分类:根据生产工艺的要求,工业冷却水的温度可分为高温型、中温型、低温型和超低温型。
工艺冷冻水主要满足低温型和超低温型的冷却需求,其温度范围可以根据具体需求进行调整。
总之,工艺冷冻水是一种重要的工业冷却介质,具有广泛的应用领域和优异的性能。
在选择和使用工艺冷冻水时,需要根据具体需求和系统要求进行合理的配置和操作。
施耐德InRow冷冻水制冷系统

• 标配 RS-485、SNMP 卡,支持 HTTP、HTTPS、SNMP、FTP、TELNET 等远程访问、 管理,并兼容于 StruxureWare 中央管理器、BMS(楼宇管理系统 ) 等
• 可将报警信息发送邮件通知用户,用户可以定义报警类型 • 可查看机组运行状态,报警信息,事件日志等 • 二级密码保护,安全可靠 • 内置冷凝水泵,主动管理冷凝物 • 配备便于移动的脚轮和固定的支脚
显冷量kW (BTU/hr) 36.8 (126,000) 43.7 (149,000) 51.2 (175,000) 56.0 (191,000) 61.0 (208,000) 69.6 (238,000)
• 双路电源输入,提供冗余供电保护 • 在实际应用中有多种应用模式可根据现场应用环境进行正确配置选择 :
1. InRow 模式(服务器进风温度控制风扇转速) 2. HACS/RACS 模式(服务器进、回风温差控制风扇转速)
• 冷冻水流量内部管理,内置电子流量计,电动三通阀等控制制冷量输出 • 支持冷冻水顶部或底部接管方式 • 采用热插拔可调速直流 EC 风机,根据需求自动调节风量,节能显著。
InRow ® 冷冻水制冷系统
紧靠热源的冷冻水型行级制冷解决方案
数据中心和网络 制冷管理
特点和优点
2
高可用性
动态响应控制、实时调整制冷量输出,精确控制机柜进风温度
• 将制冷设备部署在机柜之间,使之紧靠热负载,消除冷热空气混合,实现 可预测性的制冷架构
• 按需制冷,适应不可预测的 IT 设备功率密度的变化
部连接
• 易于扩展。用户可随业务发展逐步增加制冷设备,减轻一次性投资压力
易 于服务
• 采用模块化组件令服务化繁为简,缩短平均维修时间 • 采用热插拔风机,可不停机更换风机 (300 毫米宽机组适用 ) • 行级架构,可在冷通道或热通道中完成维修和保养服务 • 具有事件日志、数据日志和配置日志,便于机组运行状态的分析以及故障
空调冷却冷冻水管道系统详细施工方案设计

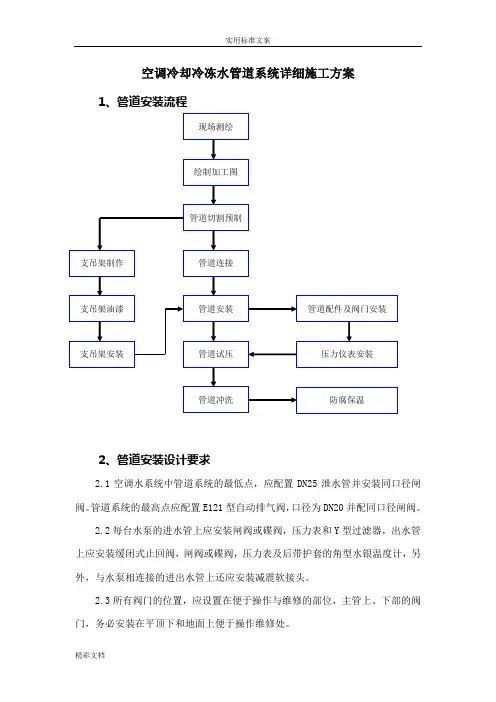

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。
冷冻水原理

冷冻水原理
冷冻水原理是指通过控制水的温度使其凝固成冰,以实现冷却或储存的目的。
冷冻水的原理主要涉及三个基本概念:冷冻点、冰的制冷能力和相变热。
冷冻点是指在一定压力下,液体变为固体时的温度。
通常情况下,水的冷冻点为0℃。
但是,当溶质或压力的存在时,水的
冷冻点会发生变化。
比如在海水中,因为其中溶解了许多盐类和矿物质,所以海水的冷冻点会比纯净水更低。
冰的制冷能力是指冰能够吸收的热量。
当水的温度下降到冷冻点以下时,它会开始凝固成冰。
在这个过程中,水会释放出相应的潜热,即相变热。
这个过程中的能量转化使环境温度下降,实现冷却的效果。
相变热是指物质在相变过程中吸收或释放的热量。
在冷冻水的过程中,当水从液态变为固态时,吸收的热量称为凝固潜热。
凝固潜热的大小与物质的特性有关,对于水来说,凝固潜热为334焦耳/克。
基于这些原理,冷冻技术被广泛应用于空调、冷柜、冷冻食品加工等领域。
通过控制水的温度使其凝固成冰,可以实现对环境或物品的冷却效果,提供舒适的室内空间或延长食品的保鲜期限。
冷冻水箱容积的确定方法

冷冻水箱容积的确定方法工业冷却系统中,经常设置冷冻水箱,这是工业冷却系统区别于普通空调系统一个最显著的特征,其目的有三:排气、恒温、快速补水。
这说明了冷冻水箱在系统中是非常重要的设备,如果设计不合理,将导致水温波动超过规定范围,影响生产。
下面从系统、控制、结构等方面,来说明冷冻水箱的设计要求。
冷冻水箱设计的主要任务是确定冷冻水箱的容积。
常见的工业冷却系统流程如下:在实际的使用过程中,由于客户负荷变化非常大,从0%~100%都有可能出现,且出现的几率几乎没有规律可循,这就给冷冻水箱的设计提出了更高的要求。
为解决这个问题,我们从最不利的情况来分析设计冷冻水箱,只要在最不利情况下能满足要求,则整个系统即可以满足要求。
实际使用过程中最不利的工况:冷水机组从卸载到待机状态开始,负荷到达最大值100%。
为计算设计冷冻水箱容积V(M3),还需要如下参数:1、制冷量Q,单位:KW;2、冷水机组防频繁启动间隔时间t1,单位:MIN;3、冷水机组从启动到满载100%加载时间t2,单位:MIN;4、冷冻水要求最低温度T3,单位:℃;5、冷冻水要求最高温度T4,单位:℃;6、水的密度:1000KG/M3;7、水的比热:4.187KJ/KG.℃8、安全系数N;9、水箱内的水温为平均水温;冷冻水箱容积计算公式:V*1000*(T4-T3)*4.187 =Q*( t1+ t2)*60*N本公式的含意:冷冻水箱内蓄冷量,最少应满足冷水机组从卸载到待机状态开始到加载到满载100%这段时间内,冷冻水箱内的水温最高不能超过冷冻水要求的最高水温T4。
变换公式,即可计算出冷冻水箱容积:V= Q*( t1+ t2)*60*N /(1000*(T4-T3)*4.187)从上述公式可知:冷水机组防频繁启动间隔时间t1、冷水机组从启动到满载100%加载时间t2、冷冻水要求最低温度T3和最高温度T4,都对冷冻水箱容积有影响。
为方便大家确定冷冻水箱容积,根据公司设计规范确定的冷水机组防频繁启动间隔时间t1、冷水机组从启动到满载100%加载时间t2、冷冻水要求最低温度T3和最高温度T4、冷冻水温度控制精度整理出如下表格,供大家参考使用:螺杆机系列冷水机组需要配置冷冻水箱容积,请大家参照计算。
冷冻水制冷系统设计-课程设计

冷冻水制冷系统设计摘要:为了理论与实际相结合,更好的掌握《制冷技术》这门课程的知识,现对其进行冷冻水制冷系统的课程设计。
设计内容包括以下几点:1、根据设计要求和任务,合理拟定制冷系统总体方案。
2、根据制冷系统设计方案要求,选择制冷剂、制冷压缩机、节流阀及制冷辅助设备等部件。
3、依据热力学、传热学及流体力学原理,设计计算制冷换热器(主要是冷凝器和蒸发器)。
4、制冷管道计算及保温层结构、厚度等设计。
5、绘制制冷系统流程图和机器设备布置图,并注明有关尺寸和技术要求。
设计资料:冷冻水工艺需冷量Q=(150+50×N)KW,=150+50 34=1850KWN=34,Q载冷剂为冷媒水:供水温度t1=+5℃;回水温度t2=+10℃,冷媒水采用闭式系统。
冷凝器采用水冷却式,冷却水进水温度tw=32℃。
关键字:蒸发器;压缩机;保温层;冷负荷目录第一章设计说明 (2)1.1确定制冷剂种类和系统型式 (2)1.2制冷系统的设计工况确定 (2)1.3制冷系统热力计算 (2)1.4选配制冷压缩机 (3)第二章蒸发器与冷凝器的设计选型 (5)2.1卧式壳管式蒸发器的计算 (5)2.2冷凝器设计 (7)第三章制冷辅助设备选型 (11)3.1油分离器的选择 (11)3.2贮液器的选择 (12)3.3空气分离器的选择 (12)3.4紧急泄氨器的选择 (13)3.5 氨液分离器的选择 (13)3.6 集油器的选择 (14)第四章冷冻站制冷设备布置 (15)4.1冷冻站位置选择 (15)4.2制冷设备的布置 (15)第五章制冷系统的管路设计 (17)5.1管路布置要点 (17)5.2 管路管径的选择 (18)5.3设备及管道的保温 (21)设计体会 (23)参考文献 (24)第一章 设计说明1.1确定制冷剂种类和系统型式制冷剂为氨;单级蒸汽压缩式制冷;供冷方式为直接供液;冷凝器的冷却方式为水冷却。
1.2制冷系统的设计工况确定1.蒸发温度t o :一般比冷冻水供水温度低3~5℃,由所给条件知冷冻水供水温度为t 1=5℃,所以t o =5-5=0℃。
PCW系统——精选推荐

制程冷却水(PCW)系统1、系统说明: PCW(PROCESS COOLING WATER )就是工艺冷却水,主要供给生产设备作为冷却的。
系统主要由板式换热器,水泵,过滤器,PCW水箱等组成,分冷冻水侧和PCW水侧,PCW系统中冷冻水和冷却水是两个相对独立的系统,冷冻水由冷水机组提供,冷冻水与冷却水进行热交换,使冷却水降温从而降低设备的温度。
从水箱抽水经水泵加压后,经过滤器过滤后至板式换热器通过控制冷冻水的流量来保证PCW的出水温度,然后送至生产线设备,再回到水箱,构成PCW闭式循环。
冷冻水则直接回冷水机组。
系统补水采用RO水,由浮球阀根据水箱的液位自动补水。
PCW系统主要的参数为出水的压力和温度。
PCW出水温度一般要求不能太低,温度控制要求在16℃~22℃。
若温度控制过低,在洁净室里湿度比较高情况下,会出现设备结露现象;若温度过高则达不到设备冷却的要求。
2、主要技术要求和相关参数: 1.设备 COOLING WATER 压力要求可在 0 kg/cm2--8 kg/cm2之间可调,一般控制在6 kg/cm2左右。
2.设备 COOLING WATER 温度控制在 18℃±2 可调。
3.主管路采用SUS304。
4.控制部分:采用PLC和触摸屏为核心的控制主体,泵体采用变频控制。
3、设计说明: 1.管道部分:(1)板式换热器冷冻水侧,采用不锈钢SUS304材质连接,管径大小根据设计要求而定,并做保温处理,整个冷冻水侧回路中只装设比例二通阀来控制冷冻水流量大小.但板式换热器冷冻水侧所提供温度的必须在7℃±1. (2) PCW水侧,采用不锈钢SUS304材质连接,主管径采用DN80(可根据贵司要求而定),支管管径根据所连接设备要求而定.管路需做保温处理.管路上在每个支管上装设不锈钢材质的阀门,以便于设备供水和维修之用, Temperature Sense 和Pressure Sense 装设在板式换热器PCW水侧出水端, 板式换热器PCW水侧回水端需装设过滤器和旁通阀以便于日后管路维护. 2、电气控制部分(1)压力控制:采用以PLC和HMI 及变频器为核心的控制主体,系统将会在板式换热器PCW水侧出水端装设Pressure Sense 来采集PCW出水端的压力信号反馈给PLC,PLC 将所感应到的压力信号处理后提供给变频器做PID处理后控制泵的运行频率从而来控制压力的恒定,系统由两台泵供压,当两台泵同时做变频控制,以保持系统压力的稳定。
空调冷却冷冻水管道系统详细施工及方案

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。
空气源热泵设计说明书

空气源热泵设计说明书1. 设计概述本设计说明书旨在为空气源热泵系统的设计、安装、调试、维护和保养提供全面的指导和建议。
空气源热泵系统是一种高效、环保的能源利用设备,能够利用空气中的热能,为建筑物提供冷、暖空调及热水供应。
2. 系统组成空气源热泵系统主要由以下四个部分组成:2.1 空气源热泵机组空气源热泵机组是系统的核心部分,包括压缩机、冷凝器、蒸发器和膨胀阀等部件。
它利用逆卡诺循环原理,从空气中吸收热量,通过制冷剂的循环流动,实现热量的转移。
2.2 冷却水系统冷却水系统负责将空气源热泵机组产生的热量传递给冷却塔,以水为媒介将热量释放到环境中。
它包括冷却水泵、冷却塔、散热器等组成部分。
2.3 冷冻水系统冷冻水系统将空气源热泵机组输出的冷量输送到建筑物内,实现空调制冷的效果。
它包括冷冻水泵、冷冻水管道、空调末端设备等组成部分。
2.4 控制系统控制系统负责对整个系统进行自动化控制,包括空气源热泵机组的启停控制、冷却水系统和冷冻水系统的流量控制、以及各种安全保护措施的实现。
它主要由各种传感器、控制器和执行器组成。
3. 工作原理空气源热泵系统的工作原理基于逆卡诺循环原理,通过制冷剂的循环流动,实现热量从空气中吸收并转移。
具体过程如下:在蒸发器中,制冷剂吸收空气中的热量,经过压缩机的压缩,将热量传递给冷凝器。
在冷凝器中,制冷剂将热量传递给冷却水系统,自身液化成液体。
经过膨胀阀的节流作用,制冷剂变成低温低压的蒸汽,再次回到蒸发器中吸收热量。
如此循环往复,实现热量的持续转移。
4. 设备选型设备选型应根据实际需求和场地条件进行选择。
以下分别对空气源热泵机组、冷却水系统设备、冷冻水系统设备和控制系统的设备选型进行说明:4.1 空气源热泵机组选型根据建筑物的冷暖负荷和当地气候条件,选择适当的空气源热泵机组型号。
一般而言,应考虑机组的制冷量、制热量、能效比(COP)等因素。
此外,还应考虑机组的噪音、震动及安装空间等因素。
中央空调_第5章水系统设计说明

水系统的组成
水流开关:当水流开关感应到通过热交换器的水流量 过低时,该装置会使机器停止运行。安装时尽量安装 在水泵的出口管段。
水系统的组成
冷冻水系统原理图:
膨胀水箱
接自来水管 接排水管
膨胀管
F
冷冻水泵
一用一备
△P
L1 L2
冷水机组
冷凝器 蒸发器
图例
F
名称 碟阀 水流开关 过滤器 浮球阀 压力表 温度表
(2) 空调水系统竖向分区的可能方案
1)将冷水机组 设在塔楼以外的群房顶 层 设两个系统分别向塔 楼和群房供水,另一台 向低区供水。冷却塔设 在群房的屋顶上。
图例
L1 L2
名称 避震接头 水泵 止回阀 排气阀 冷冻水供水管 冷冻水回水管
空调末端 空调末端
水系统阀门:
水系统的组成
闸阀
截止阀
蝶阀
蝶阀
水系统中设置的阀一般有两个作用:一是起调节用,调节 管网中的水量,另外是起关断作用,如变换季节时的冷、 热源转换,或设备检修时,用阀门关断。
水系统的组成
接自来水管 接排水管
空调末端 空调末端
压差控制阀
当系统阻力增大,水泵扬 程增高,a,b两点的压差增 大,水流量减少。为保持 系统内压力稳定,在供、 回水总管之间设置带压差 控制阀的旁通管,当a,b两 点间压差超过压差控制阀 的整定值时,阀门开启, 部分水量返回至冷水机组 循环流动,冷水机组定流 量运行。另外,对于间断 使用的空调系统,循环水 量也可通过压差旁通阀回 流。
第五章 中央空调水系统设计
张海涛
中央空调水系统的作用就是将冷热媒水,按空 调房间冷热负荷的要求,准确送至空气处理设 备,处理房间内的空气.水系统投资比较多,水 泵能耗较大,而且水系统对整個空调系统的使 用效果影响大,是空调设计中的一个重要组成 部分。
80KW涡旋式风冷水冷机组课程设计说明书(R134A)

(1)单位质量制冷量: q0 = h1 − h3 = 144.7kJ/kg
(2)单位容积制冷量: qva
=
q0 ν1
=
144.7kJ/kg 0.0663(m3/kg)
=
2182.5kJ/m3
(3)单位理论压缩功: w0 = h2 − h1 = 29kJ/kg
(4)单位指示功: wi = h2s − h1 = 36.25kJ/kg
表 2 R134a 热力性质表 4
参数状态点 t / ℃
p / bar
ν /(m3/kg)
h / (KJ/kg)
0
7.2
3.77
1
18.3
3.77
2
69.15
14.7
2s
75.65
14.7
3
46.1
14.7
4
7.2
3.77
54.21 57.35 14.98 15.61 0.89 19.16
(1)单位质量制冷量: q0 = h1 − h3 = 147.19kJ/kg
(12)压缩机指示功率:
pi
=
pts ηi
= 15.95KW 0.8
= 19.93KW
,取ηi
=
0.8
(13)压缩机轴功率:
pe
= pi ηm
= 19.93KW 0.86
=23.2KW
,取ηm
=
0.86
pel
(14)压缩机电动机输入功率:
= pe 25.2KW
,取ηm0
(5)单位冷凝负荷: qk = h2s − h3 = 180.95kJ/kg
(6)制冷系数: ξ0
=
q0 w0
=
冷冻水制冷系统设计-课程设计

A
B
C
D
运行记录
详细记录系统运行过程中的各项参数和运 行状况,为系统的优化和改进提供依据。
故障处理
发现故障时应及时处理,对于不能立即处 理的故障应做好记录并上报相关部门,确 保故障得到及时解决。
07 总结回顾与展望未来发展
课程设计成果总结回顾
掌握了冷冻水制冷系统的基本原理和设计方法
通过课程设计实践,加深对理论 知识的理解,提高分析问题和解
决问题的能力。
培养创新意识和实践能力,为今 后的学习和工作打下坚实的基础
。
设计任务及要求
设计一个满足特定需求的冷冻水制冷 系统,包括制冷机组选型、蒸发器设 计、冷凝器设计、冷却塔选型、水泵 选型和管道设计等。
完成系统的图纸绘制,包括设备布置 图、管道布置图、电气控制图等。
确定制冷设备的类型,如冷水机 组、热泵机组等;
考虑设备的能效比、噪音、维护 等因素,进行综合评估。
关键设备性能参数确定
冷水机组性能参数
包括制冷量、输入功率、冷却水流量、冷 冻水流量、冷却水进出口温度、冷冻水进 出口温度等。
末端设备性能参数
包括空气处理量、送风量、回风量、新风 量、噪音等。
热泵机组性能参数
神经网络控制算法
利用神经网络强大的自学 习和自适应能力,对冷冻 水制冷系统进行优化控制 。
控制系统硬件选型与配置
控制器
选用高性能PLC或DCS控制器, 实现对冷冻水制冷系统的全面 监控和控制。
传感器
选用高精度温度传感器、压力 传感器和流量传感器,实时监 测冷冻水的温度、压力和流量 。
执行器
选用可靠的电动调节阀、变频 器等执行器,实现对冷冻水流 量、温度的精确调节。
水冷冷水机组规范书

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.3 设计与环境条件3.1环境条件,室内布置。
冬季采暖室外计算(干球)温度:7℃冬季通风室外计算(干球)温度:13℃冬季空调室外计算(干球)温度:5℃夏季通风室外计算(干球)温度:32℃夏季空调室外计算(干球)温度:34.2℃夏季空调日平均室外计算(干球)温度:30.3℃夏季室外平均不保证50小时的湿球温度:27.5℃最冷月月平均室外计算相对湿度:75%最热月月平均室外计算相对湿度:82%最热月14时平均室外计算相对湿度:66%冬季室外风速: 1.8m/s夏季室外风速: 1.6m/s冬季主要风向及其频率:C-26%ENE-16%夏季主要风向及其频率:C-20%E-14%年主导风向及其频率:C-26%ENE-17%冬季大气压力:1011.4hPa夏季大气压力:996hPa日平均温度≤+5℃的天数:0天极端最低温度:-2.1℃极端最高温度:40.4℃冬季日照率:30%4 技术要求技术要求应逐条回复,并明确是否响应,对于不能响应的条款请在技术差异表中列出,并说明理由。
4.1设备规范4.1.1设备名称及用途a) 设备名称:水冷冷水机组。
b) 设备用途:主要技术参数主要技术参数表1.主要技术参数表的数据为设计推荐值,供方需根据拟提供的设备对各种参数进行确认、补充和完善,并逐项填写主要技术参数响应表。
2.本章节带“★”的条款为关键性技术条款,其中有一项不满足将可能导致废标,对带“★”的条款必须在投标文件中提供技术支持资料,未提供的,评标时不予认可。
本章中的其它技术条款如超过三项不满足,投标人也将承担导致废标的风险。
4.2设备技术性能要求4.2.1总则(1)每一台制冷主机应由投标人提供完整的产品,包括制冷压缩机、电动机、制冷剂、润滑油、冷凝器、蒸发器、节流装置、制冷剂系统、润滑油系统、控制系统、启动柜、安全保护系统等设备组成,应满足机组常年使用的要求。
(完整word版)制冷设计说明书

目录一、原始资料 (1)二、设备选型 (1)2。
1制冷机组 (1)2。
1。
2 制冷机组选型原则 (1)2。
2冷冻水系统选型 (4)2.2。
1冷冻水系统的基本形式 (4)2.2.2冷冻水泵 (5)2.3冷却水系统 (7)2.3.1冷却水泵 (8)2。
3.2冷却塔 (9)2。
4补水泵 (11)2。
5补水箱 (11)2.6分集水器 (11)2。
7电子水处理仪 (13)2。
8管径列表 (14)三、制冷机房布置 (15)四、施工说明 (17)4.1管道保温设计 (17)4。
2系统消声隔振设计 (19)五、参考文献 (20)一、原始资料本工程涉及的建筑位于天津市办公类建筑,地上6层,制冷面积34500m²建筑总高度21m;地下1层,为车库及设备用房,制冷机房设于地下设备用房内。
本工程为该建筑空调提供冷、热源,空调系统形式采用全空气系统。
空调系统要求夏季工况最大制冷量约为:4000kw.空调系统要求冷冻水供水温度7℃,回水温度12℃。
现本工程仅设计夏季制冷系统,机组及一系列设备放在制冷机房里,冷却塔放在东西侧配楼楼顶;冷水机组以平均分配制冷量为原则进行选择,循环水泵与制冷机组相对应,加一旁通;冷却塔与制冷机组相对应,无需备用。
表1 天津市室外气象参数2.1制冷机组2。
1.2 制冷机组选型原则要合理选定机型和台数,须考虑以下因素或原则。
(1)建筑物的冷负荷大小,全年冷负荷的分布规律;(2)当地的水源(包括水量、水温及水质)、电源和热源(包括热源性质、品位高低)情况;(3)初投资和运行费用;(4)冷水机组的特性(包括性能系数、尺寸大小、调节性能、价格、冷量范围及使用工质等).选择冷水机组时,除了考虑上述原则外,还应根据具体情况注意以下几点:(1)台数一般以选用2~4台为宜,中小型规模宜选用2台,较大型可选用3台,特大型可选用4台,机组之间要考虑互为备用和切换使用的可能性;(2)同一机房内可选用不同类型、不同容量的机组搭配的组合方案,以节约能耗。
空调冷却冷冻水管道系统详细施工方案

空调冷却冷冻水管道系统详细施工方案1、管道安装流程管径大于DN40确定,做法参见国标05R417-1。
管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
穿越沉降或变形缝处的水管应设置金属软管连接。
空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。
空调及热水供回水支管以的向下坡度坡向立管(主干管除外),且最高点设自动排气阀,最低点设泄水装置。
并同时在立管顶部旁通设置手动排气阀。
冷凝水管最小以的下降坡度坡向凝水立管。
管道支架或管卡应固定在楼板上或承重结构上。
水泵房内采用减震吊架。
钢管水平安装支架间距,按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。
立管每层装一管卡,安装高度为距地面。
水泵、设备等基础螺栓孔位置,以到货的实际尺寸为准。
3、管道支架的制安管道上应配置必要的支、吊、托架;固定在建筑结构的管道支吊架,应确保安全、可靠,且不影响结构的安全。
具体形式根据现场的实际情况确定。
管道井内的立管,每隔2~3层应设导向支架。
在结构负重允许的情况下,水平安装管道支、吊架的间距按下表确定:管道支架的设置和选型要保证正确,符合管道补偿移位和设备推力的要求,防止管道振动。
空调冷冻水系统一级泵系统设计

郑州轻工业学院课程设计任务书题目空调冷冻水一级泵控制系统设计(8)专业建电08-1 学号 48 姓名翟红军主要内容1.阅读相关科技文献,查找相关图纸资料2.学习CAD或Visio软件的使用3.学会整理和总结设计文档报告。
4.学习如何查找设备手册及相关参数并进行系统设计。
已知参数和设计要求:某办公楼标准层空调水平片图和系统图见图纸资料。
设计要求:该系数采用一级泵冷水系统,绘制该空调水系统的控制流程图,监控点设置和控制策略的设计。
(1)要求对监控的传感器,控制器,执行器进行初步选型,统计监控信号(I/O)点数,绘制监控原理图,选择一种控制方案,确定其控制策略。
(2)统计DDC监控点表(3)编写课程设计说明书。
主要参考资料1.李玉云,建筑设备自动化,机械工业出版社,2010年6月2.曲云霞,暖通空调施工图解读,中国建筑工业出版社,2009年4月3.蒋自懿,给水管道设计计算与安装,化学工业出版社,2007年6月4.智能建筑设计标准GB/T 50314-2006.中国计划出版社,20065.建筑设备监控系统设计与安装,03X201-2.中国建筑标准设计研究所。
完成期限: 2011年12月22日指导教师签章:专业负责人签章:空调冷冻水系统一级泵控制系统设计摘要某办公楼空调水冷冻水一级级泵控制系统设计,对空调冷水一次泵变流量系统的原理及组成、优点及适用性进行了详细的介绍,并从冷水机组的选择、冷水机组的启停控制、冷水泵的选择及控制、旁通管及旁通控制阀的配置、压差及流量传感器的选择等五个方面,对其设计要点进行了阐述。
关键词:空调一次泵变流量系统设计目录摘要 (2)目录 (3)引言 (4)1 设计原理 (5)2控制方案选择 (6)3 制冷机组的监控 (7)4 冷冻站系统的检测与控制 (8)4.1压差控制 (8)4.2制冷机的台数选择 (9)5冷水机组的选择 (11)5.1冷水机组的启停控制 (12)6 冷水泵的选择 (14)7旁通管及旁通控制阀的选择 (15)8传感器的选择 (16)心得体会 (17)参考文献 (18)附录 (19)引言空调水系统时按照满负荷设计的,在负荷变化时,虽然冷水机组可以根据负荷调节,可是蒸发器侧的水流量却是固定的,即冷水泵一直满载运行,而水泵的能耗因部分负荷运行而减少。
空调冷冻水流速设计要求

空调冷冻水流速设计要求
空调冷冻水流速的设计要求是一个重要的工程参数,它直接影响着空调系统的运行效率和性能。
在设计空调冷冻水系统时,需要考虑以下几个方面的要求:
1. 系统压降要求,冷冻水流速的设计需考虑系统的压降要求,确保在管道和设备中的水流速能够满足系统的压降限制。
过高的流速会导致较大的压降,增加泵的能耗,而过低的流速则可能导致系统性能下降。
2. 管道尺寸和材质,冷冻水流速的设计也需要考虑管道的尺寸和材质,以确保在满足流量需求的情况下,管道能够承受相应的流速和压力,同时考虑管道材质对流速的限制。
3. 冷却效果,适当的冷冻水流速可以确保冷却效果的达到设计要求,过高或过低的流速都会影响到冷却效果,影响空调系统的性能和能效比。
4. 能耗和运行成本,冷冻水流速的设计也需要考虑系统的能耗和运行成本,合理的流速设计可以降低泵的能耗,减少系统的运行
成本。
5. 设备运行安全,适当的冷冻水流速设计可以确保冷冻设备的
正常运行和安全性,过高的流速可能导致设备损坏,而过低的流速
可能影响设备的热交换效果。
综上所述,空调冷冻水流速的设计要求需要综合考虑系统压降、管道尺寸和材质、冷却效果、能耗和运行成本以及设备运行安全等
多个方面的因素,以确保空调系统的高效稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
主机部分冷冻水管道及冷冻水立管均采用无缝钢管, 焊接、卡箍或者法兰连接;其余冷冻水水平管均采用铝合金衬塑管,曲线弹性专用连接件,承插式热熔连接。
凝结水管均采用PP-R塑料管.热熔连接。
空调系统主要设备:礼堂主系统空调制冷主机选用三台整体式风冷热泵机组,主要用于礼堂及运动场夏季制冷及冬季制热。
三台整体式风冷热泵机组及空调冷冻水循环水泵泵组均置于四层屋面,膨胀水箱置于电梯机房顶层.附属办公用房及管理用房选用多联机组共2(套),变频室内机采用风管机及四面出风嵌入机型式,共15台。
空调系统的室外机分别安装于四层屋面。
另,由于甲方要求本期工程与后期发展用房空调系统主机集中布置、统一管理,故按建设单位要求,在本工程空调系统设计中为甲方后期发展用房空调系统预留一台整体式风冷热泵机组作为后期发展用房空调系统主机,从而满足甲方使用要求。
