针式绝缘子绑扎作业指导书
绝缘子绑扎
绝缘子绑扎
顶绑法
（1）用盘起来的绑线从
上卡入（紧贴瓷瓶）左端导
线上，在瓷瓶上绕2圈（1根 绑线绕1圈）后，2根绑线交 叉拧2个小辫；
2014-4-27
绝缘子绑扎
顶绑法
(2)将绑线分开从瓷瓶的前 后方向（1根沿顺时针方向，1 根沿逆时针方向）绕瓷瓶的顶 层边槽到瓷瓶的右侧交叉拧2个
然后从下向上在右端导线上
缠绕1圈；
(5)将长绑线沿逆时
针方向绕向瓷瓶左端，在
左端导线上再绕1圈。
2014-4-27
绝缘子绑扎
顶绑法
(6) 将长绑线沿逆时针 方向沿边槽绕向右端，在 导线上缠绕1圈；
2014-4-27
绝缘子绑扎
顶绑法
(7) 长绑线从瓷瓶顶 端斜绕到左端导线，经线 下方再绕上来从瓷瓶顶端
小辫；
(3)然后将小辫立起在右端 导线上（紧贴瓷瓶）绕2圈（2 根绑线各绕1圈）；
2014-4-27
绝缘子绑扎
顶绑法
(3)将短绑线压下，长绑 线从瓷瓶后边绕到瓷瓶的左 端（逆时针方向）从下向上
在左端导线上缠绕1圈。
2014-4-27
绝缘子绑扎
顶绑法
(4) 长绑线从瓷瓶前边 槽（逆时针方向）绕到右端，
绕回至右端导线处（打反8
字）；
2014-4-27
绝缘子绑扎
顶绑法
(8) 再沿逆时针方向 从右边导线下方绕边槽，
从左边导线下绕过。
2014-4-27
绝缘子绑扎
顶绑法
(9) 再沿逆时针方向 绕边槽，从右边导线下绕 过。 短头B沿顺时针方向 绕边槽，从左边导线下绕 过。
2014-4-27
绝缘子绑扎
顶绑法
针式复合绝缘子使用说明书
一、产品概述
高压线路复合针式绝缘子具有很高的抗弯曲，抗扭强度，抗冲击性、抗震性和防爆性能优越。
内绝缘可靠、重量轻、易安装，是传统针式瓷绝缘子的理想换代产品。
二、功能特点
绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长
了产品的使用寿命。
四、安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。
10KV及以下电力线路架设作业指导书
10KV及以下电力线路架设作业指导书一、目的：指导电力工进行电力线施工作业。
二、适用范围：适用于10KV及以下电力线路架设作业。
三、电力外线架设作业规程：1 架空线路的立杆工程1.1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。
1.2 挖坑：按灰线位置及深度要求挖坑。
当采用人力立杆时，坑的一面应挖出坡道。
核实杆位及坑深达到要求后，平整坑底并夯实。
坑深允许偏差不超过50mm。
1.3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。
用线坠找出杆位中心，将底盘放平、找正。
采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。
然后用墨斗在底盘弹出杆位线。
1.4 横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。
应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。
B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。
紧固时，注意找平、找正。
然后，安装连板，杆顶支座抱箍、拉线等。
a. 1Kv以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。
10KV及以下线路的导线排列方式及线间距离应符合设计要求。
b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90 度转角杆及终端杆应装于拉线侧。
c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。
d.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。
e.用水泥砂浆将杆顶端严密封堵。
C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。
10kV线路带电更换针式绝缘子标准化作业指导书
10kV 线路带电更换针式绝缘子标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1.标准化作业流程图10kV 带电标准化作业流程图2.范围本作业指导书针对 10kV××线××号带电更换针式绝缘子工作，仅适用该项工作。
3.引用文件1.国家电网公司《电力安全工作规程》（电力线路部分）2.Q/PD 1080202《配电线路及设备检修技术标准》3.DL/T599—— 1996《城市中低压配电网改造技术导则》4.国家电网总 [2003]407 号《安全生产工作规定》5.GB/T 18857—2002《配电线路带电作业技术导则》6.《带电作业操作导则》7.《10kV 带电作业现场操作规程》4.准备阶段4.1准备工作安排10kV××线××号更换针式绝缘子准备工作安排√序号内容标准责任人备注本次作业为“ 10kV ××线××号更换针式绝缘1明确工作任务子”工作2确定作业方法绝缘斗臂车作业法1）审核工作票填写的正确性；3审核并签发工作票2）交工作票签发人进行签发1）组织学习本次作业的作业指导书2）做好危险点分析；4召开班前会3）交待安全注意事项；4）学习检修质量技术标准；5）交待人员分工4.2 作业人员要求10kV××线××号更换针式绝缘子作业人员要求√序号内容责任人备注1作业人员的精神状态饱满，无社会干扰及思想负担所有作业人员有符合作业条件的身体及技术素质，有安全上岗证，带2电作业合格证3所有作业人员统一着装，作业人员个人安全用具齐全明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真4监护，及时纠正不安全动作，不得擅自脱离5现场作业人员除指定联系人外，其他作业人员不准携带通讯设备6严禁酒后作业，作业现场严禁吸烟4.3 工器具准备10kV××线××号更换针式绝缘子作业工器具准备工器具准备人：工器具收回人：年月日√序号名称规格 /编号单位准备数量实际回收数量备注1绝缘斗臂车2绝缘绳3工具袋4导线遮蔽头5遮蔽罩接头6绝缘毯7毯夹8绝缘手套9羊皮手套10绝缘衣11安全带12安全围栏13警告牌14兆欧表15绝缘鞋注：准备的工器具根据现场情况具体确定4.4材料准备10kV××线××号更换针式绝缘子作业材料准备材料准备人：材料收回人：年月日√序号名称规格 /编号单位准备数量实际回收数量备注1针式绝缘子2绑扎线注：准备的材料根据现场情况具体确定。

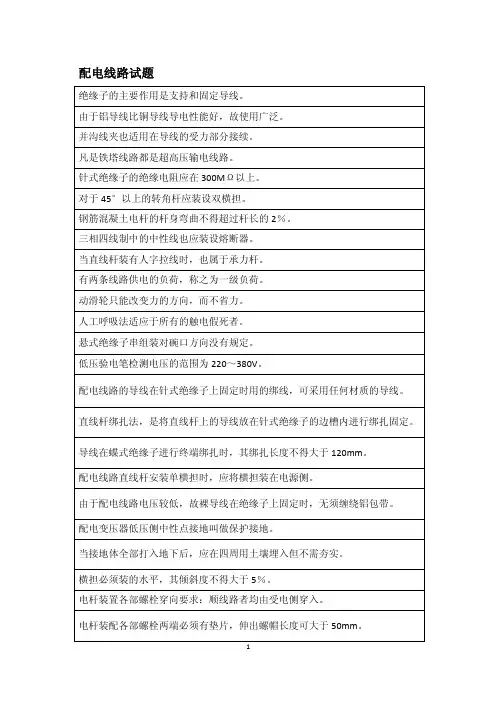

作业指导书(配电线路试题)
1～2 年;1～3 年;1～4 年;1～5 年
B
隔离开关安装时，应调整其三相同期 性。使三相不同期性应小于( )。
2mm;3mm;4mm;5mm
B
隔离开关能进行励磁电流不超过( )的 空载变压器的操作。
1A;2A;4A;5A
B
7
当地形条件受到限制，无法安装拉线
时，可用撑杆，则要求撑杆梢径不得 小于 160ram，与电杆的夹角以( )为最
起锯是锯割工作的开始，一般采用远起锯，锯割则比较顺利。 劳动时间利用指标，是衡量一个单位管理水平的主要标志。 钢丝绳在绞磨上使用时，磨芯的最小直径不得小于钢丝绳直径的 9～10 倍。
4
万用表又叫万能表，是一种多用途的携带式电工测量仪表。
液压千斤顶必须垂直使用，并在重物、地面与千斤顶接触处垫以木块。
铁塔;水泥杆;钢管塔;木杆 B
配电装置中，代表 A 相相位色为( )。 红色;黄色;淡蓝色;绿色 B
安全帽在使用前应将帽内弹性带系 牢。与帽顶应保持( )距离的缓冲层， 以达到抗冲击保护作用。
1．5～5cm;2．5～5cm;3．5～ 5cm;5～7cm
B
一电压互感器，其变比 K=1000，二次 侧电压表读数为 35V。则被测电压一次 侧为( )。
A
浸油麻绳用松脂浸透。其抗潮和防腐
能力较好，但机械强度比不浸松脂的 10％;20％;30％;40％
A
麻绳降低( )左右。
测量低压线路和配电变压器低压侧的
电流时，若不允许断开线路时，可使 钳形表;电流表;电压表;万 用( )，应注意不触及其他带电部分。 用表
A
防止相间短路。
农村低压用电设施中，电动机的 )。
责任;连带责任
针式绝缘子绑扎作业指导书
二、针式（柱式）绝缘子绑扎一、施工准备1 、人员组织1 地勤人员 1 人2 安装作业 1 人2 、工机具序号名称规格型号单位数量备注1 螺丝刀把 12 安全帽顶 23 安全带条 14 电工工具套 13 、主要材料、设备序号名称规格型号单位数量备注1 配电绑线设计型号套若干根据施工所需二、操作程序1 、工艺流程图施工准备安装配电绑线检查结束2 、操作方法1 ）、施工准备所用材料，工机具装上汽车，运至施工地点。
2 ）、安装配电绑线①顶绑线A 、把胶垫加装在导线上，使开口向上，确保导线不和绝缘子直接接触。
B、按下图所示，调整配电绑线相对于导线的位置，使两条线脚和导线平行。
C、按逆时针方向旋转配电绑线，确保两条线脚都转到导线下方，保证导线能固定在绝缘子上。
D、按图所示缠绕配电绑线的一条线脚，确保配电绑线紧箍在针式绝缘子的耳朵下。
E、缠好第一条线腿，用拇指轻压，把线腿的末端扣好。
F、按 D、 E 的方法缠好第二条线腿，并确保配电绑线的绑腿紧套的针式绝缘子的颈上。
②侧绑线A、按下图所示将侧绑线卡在针式绝缘子的颈上，侧绑线的两条线腿一条在导线上方，一条在导线下方。
B 、分别将侧绑线的两条线腿缠在导线上，用拇指轻压，把线腿的末端扣好。
3 ）、检查目视对配电绑线进行检查，保证两条支腿之间的间隙均匀。
4 ）、结束回收全部工具，清理场地，填写施工记录。
三、技术标准按设计要求及厂家要求配电绑线进行外观检查；四、注意事项①预绞式配电线为特殊用途的一次性使用产品，在任何情况下，均不得重复和变更预绞式配电绑线；②为保证良好的使用性能和人身安全，使用前须选择规格合适的配电绑线；③配电绑线安装须由经过专门培训的熟练工人操作，任何不熟悉或未经培训的人员均不得进行操作；④配电绑线为精密设计装置，为确保良好的使用性能，需将其储备于有包装的纸箱中在使用时取出并谨慎操作。
10kV架空线路停电更换直线针式绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换直线针式绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换直线针式绝缘子是及时消除直线针式绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换直线针式绝缘子现场作业，广东电网公司组织编制停电更换直线针式绝缘子标准化作业指导书，指导基层班组开展停电更换直线针式绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换直线针式绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换直线针式绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、尹惠慧、周强辅、赵继光、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)8 作业项目和质量标准 (6)9 作业中可能出现的主要异常现象及对策 (7)10 作业验收与交接 (8)附录作业记录表 (9)1 范围本指导书适用于停电更换10kV架空线路直线针式绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3 作业工器具的准备主要工器具、机械清单4.4 作业主要材料5 作业周期必要时进行。
更换针式(蝶式)绝缘子作业标准
遵义县供电有限责任公司更换针式（蝶式）绝缘子作业标准作业指导书（范本）作业编号：对应工作票编号编制：审核：签发：作业班组作业负责人作业人员共人作业开工时间年月日时分作业结束时间年月日时分1 设备基础信息1.1 设备主要参数设备型号安装位置生产厂家投运日期出厂编号出厂日期…………1.2 设备缺陷信息序号设备缺陷信息12……2 班前会2.1 人员分工情况序号项目人数姓名备注1 现场勘查 22 仪器仪表准备 23 技术资料准备 24 工器具准备 25 材料准备 26 验电、装拆安全措施人员 2……………………2.3 安全风险及控制措施序号安全风险控制措施1 交通意外1、相关人员严格遵守交通法规和乘车规定；2、靠公路、街道旁边施工应注意行人、车辆安全。
必须装设临时围栏或“电力施工、车辆慢行”警示牌，必要时设专人看护。
2 触电一、停送柱上断路器或隔离开关或跌落式熔断器的防触电控制措施：1、倒在操作严格执行操作票，严禁无票操作；2、倒闸操作应由两人进行。
一人监护，一人操作；3、操作时应戴绝缘手套，使用合格的绝缘杆，雨天操作应使用有防雨罩的绝缘杆；4、雷电时严禁倒闸操作；5、登杆操作时，同杆塔有带电的低压线路时，人体应与带电体保持0.4米的安全距离，严禁穿越、碰触低压导线。
二、停电设备上验电、装设接地线的防触电控制措施：1、验电应由两人进行，一人验电，一人监护；2、验电工作必须使用合格的相应电压等级的验电器，并应戴绝缘手套；3、验电前应对验电器的外观、校验有效期和报警系统进行检查，同时必须明确需验电的设备名称、编号及需验电的具体位置。
验电时，应逐相进行；4、在同杆具有多回高、低压线路上验电，必须先验低压后验高压、先验下层后验上层，当验明最下层确无电压后必须装设好接地线后再验上层，不得碰触或穿越无地线保护的导线；5、电容性设备必须逐相放电、验电，接地后方可开始工作；6、装设接地线时必须手持绝缘棒。
装设接地线时应先装接地端、后接导体端，拆时与此相反。
在绝缘子上绑扎导线操作及评分标准
2.2 杆上针式绝
5
2. 绑 扎 方
固、紧密
准
缘子的绑扎
法错误，扣5
分 ； 绑扎 不
在碟式绝缘 绑扎方法正确，绑扎牢
牢固，扣3
2.3
6
子的绑扎 固、紧密
分；不紧密，
扣2分
3. 绑 扎 方 法错误，扣6 分 ； 绑扎 不
牢固，扣3 分 ； 绑扎 不
紧密，扣3分
有 违 反安 规
现象，扣1
安全文明生 无违反安规现象，清理
1.1 着装 评
穿工作服、戴手套、穿
漏、错一项，
1
绝缘鞋
扣1分
1.2 选择材料 符合工作要求
1
2 工作过程
分
在 直 线杆 上
1. 绑 扎 方 法错误，扣5
针式绝缘子 绑扎方法正确，绑扎牢
分 ； 绑扎 不
2.1
5
的绑扎（顶 固、紧密
牢固，扣3
标
扎法）
分；不紧密，
在 直 通转 角
扣2分
绑扎方法正确，绑扎牢
在绝缘子上绑扎导线
准备通知单：
1.绝缘子、导线、绑线 2.带有配电线路常用绝缘子的操作台
试题正文：
在绝缘子上绑扎导线
总时间与各项时间分配要求
20min
其他需要说明的问题和要求
1.操作者独立完成
2.根据题意选择工作所需工器具及材料
评分记录表：
序 项目名称
号
质量要求
满分 得分与扣分 实得分数 备注
1 工作前准备
3
2 分；未清理
产
现场，物品摆放整齐
或摆放凌
乱，扣1分
安装针式绝缘子操作规程
2
操作步骤
2.1
执行相应操作规程停工作地点线路及施工操作中可能触及的电源，验电，使其处于无电状态。
触电
正确使用工具
绝缘杆、绝缘手套
2.2
操作人员操作人员按相应操作规程登杆，系好安全带。绑好提引绳。
人员坠落
严格执行电工操作规程
2.3
如横担上有绝缘子应先予以拆卸，解开导线与绝缘子连接绑线。用扳手卸绝缘子螺丝，一只手扶住绝缘子防止转轴。绝缘子卸下后用提引绳放置地面。
安装针式绝缘子操作规程
一、风险提示：
1、高空坠落。
2、触电。
3、电弧烧伤
4、必须监护人到现场监护
5.六级以上风不得进行操作
操作流程图
操作顺序
操作步骤、内容、方法及要求
存在风险
风险控制措施
应用辅助工具用具
1
操作前检查
1.1
操作人员必须持证上岗，穿戴好劳动保护用品。
易伤人
正确穿戴劳动保护用品、持证上岗
1.2
易伤人正确穿戴劳动保护用品持证上岗12必备工具用具准备齐全触电在校检有效期内使13正确使用防护用具触电在校检有效期内使14操作现场悬挂标示牌误进入现场发生触电事故悬挂禁止合闸有人操作标示牌标示牌15停电验电无电后方可悬挂接地线损坏电气设备接地线良好无断线接地装置16明确工作票要求核对操作设备名称和位置触电严格按工作票的操操作步骤21执行相应操作规程停工作地点线路及施工操作中可能触及的电源验电使其处于无电状态
3
工作结束
3.1
收拾杆顶及横担上多余物品，下杆，检查一切正常后，送电。清理现场，收拾工具，人员撤离。
针式绝缘子绑扎方法
针式绝缘子绑扎方法绝缘子绑扎的基本原则是保持绝缘子的稳定性，防止其因风力、电力负荷和温度变化等因素引起的晃动和偏移。
同时，绑扎方法还应保证绝缘子绕弯半径符合要求，避免绝缘子的损坏。
绝缘子绑扎一般包括以下步骤：1.准备工作：确定绑扎点和绑扎材料。
绑扎点应选择在绝缘子上稳定的部位，通常是绝缘子的通杆两侧或上下端。
绑扎材料应具有良好的绝缘性能和耐候性能，常用的材料包括针式绑扎带、钢丝绑扎带和绝缘胶带等。
2.安装绑扎夹：在绑扎点附近安装绑扎夹，以固定绑扎材料。
3.针式绑扎带的使用：将针式绑扎带穿过绝缘子的绑扎点，调整带子长度使其适应绝缘子的形状和尺寸。
然后通过拉紧带扣将绑扎带固定。
4.绑扎带的绑扎方法：绑扎带应尽量平行地绕绕绝缘子的表面，绑扎点应尽量靠近绝缘子的中心位置。
绑扎带的宽度和绑扎力度应根据绝缘子的尺寸和重量进行调整。
5.绑扎带的数量和布局：根据绝缘子的尺寸和重量，确定绑扎带的数量和布局。
通常，绝缘子较大或重量较大的情况下，绑扎带的数量应增加，以增加绑扎的稳定性。
6.绑扎夹的固定：使用螺栓、紧固带等方式固定绑扎夹，以确保绑扎带和绝缘子的稳定性。
7.检查和调整：完成绑扎后，需要对绑扎带和固定装置进行检查和调整。
确保绑扎带的紧固力度适中，绑扎带和固定装置无松动和损坏。
绝缘子绑扎是保证电力设备正常运行的重要环节，其能够有效保护绝缘子，延长其使用寿命，降低维护成本。
正确的绑扎方法和操作流程能够将绝缘子固定在合适的位置，提高绝缘子的安全性和稳定性。
总之，针式绝缘子绑扎方法是一种常见且重要的绝缘子固定方法。
通过合理选择绑扎点和绑扎材料，并按照正确的步骤进行操作，可以有效保护绝缘子并确保电力设备的正常运行。
导线在瓷瓶上的绑扎方法
导线在瓷瓶上的绑扎方法在低压和10kv高压的架空线上，一般都用绝缘子作为导线的支持物。
直线杆上的导线与绝缘子的贴靠方向应一致；转角杆上的导线，必须贴靠在绝缘子外侧，导线在绝缘子上的固定，均采用绑扎方法，裸铝绞线因质地过软。
而绑扎时用力较大，故在绑扎前需在铝绞线上包缠一层（如铝包带），包缠长度以两端各伸出绑扎处10~30mm为准。
1．蝶形绝缘子上导线的绑扎绑扎前，先在导线绑扎处包缠150mm长的铝带，包缠时，铝带每圈排列必须整齐、紧密和平服。
（1）直线段导线在蝶形绝缘子上的绑扎①把导线紧贴在绝缘子颈部嵌线槽内,并使扎线一端留出足够在嵌线槽中绕一圈和在导线上绕10圈的长度，而且使扎线与导线成X状。
②把扎线从导线右下侧嵌线槽背后至导线左边下侧，按逆时针方向围绕正面嵌线槽，从导线右边侧出。
③接着将扎线贴紧并围绕绝缘子嵌线槽背后至导线左边下侧，在贴近绝缘子处开始，将扎线在导线上紧缠10圈后，剪除余端。
④把扎线的另一端围绕嵌线槽背后至导线右边下侧，也在贴近绝缘子处开始，将扎线在导线上紧缠10圈后剪除。
（2）始终端支持点在蝶形绝缘子上的绑扎①把导线末端先在绝缘子嵌线槽内围绕一圈。
②接着把导线末端压着第一圈后再围绕第二圈。
③把扎线短的一端嵌入两导线末端并合处的凹缝中，扎线长的一端在贴近绝缘子处，按顺时针方向把两导线紧紧地缠扎在一起。
④在两始、终端导线上紧缠扎线到100mm长后，将扎线短的一端用钢丝钳紧绞6圈后剪去余端，并贴紧在两导线的夹缝中。
2，针式绝缘子上导线的绑扎绑扎前，先在导线绑扎处包缠150mm长的铝带。
（1）针式绝缘子的颈部绑扎方法①在贴近绝缘子处的导线右边扎线短的一端缠3圈，然后与另一端扎线互绞6圈,并把导线入绝缘子颈部的嵌线槽内。
②接着把扎线从绝缘子背后紧紧地绕到导线的左下方。
③把扎线从导线的左下方缠绕到导线右上方以后，并如同上述方法再把扎线绕绝缘子1圈。
④然后把扎线再缠绕到导线左上方，并继续绕到导线右下方，使扎线在导线上形成x形的交绑状。
穿刺型防雷针式绝缘子使用说明书
随着配电线路发展和线路改造绝缘化，传统的设计，由于绝缘线路有先天不足的耐雷水平，难以承受直接雷或感应雷的作用，雷击断线、瓷绝缘子炸毁等已经成为电 力面临的又一个新的难题。
目前国内外架空配电线路防雷的主要措施有：架设架空避雷线、安装钳箝位绝缘子、在柱式绝缘子上安装过电压保护器，负荷侧装防弧金 具。
但现有的技术存在以下缺点：投资成本较大，施工安装复杂，需剥开绝缘层，导致线芯进水和腐蚀，瓷绝缘子伞裙因燃弧烧裂，受环网供电负荷侧变化影响等。
FEG型防雷支柱绝缘子是新型组合式结构的二合一产品，采取先堵塞后疏通设计理念，增强了绝缘性能和防污秽水平，适用于架空线路的绝缘支撑，而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能。
其原理为：当雷电过电压超过绝缘堵塞一定数值时，在防雷支柱的引弧棒和钢脚之间引起闪络放电，形成短路通道，接续的工频电弧便在放电间隙处燃烧，以保护导线免于烧伤。
本产品应用于绝缘线时还具有穿刺通电功能，安装施工极为方便可靠，不需剥开绝缘层可避免线芯进水和腐蚀，同时也极大减轻操作人员的劳动强度。
由于把支柱绝缘子和防弧金具合二为一（等电位），不受环网供电负荷侧（背离电源侧）影响，更使线路简洁美观并极大地降低了造价。
本产品性能可靠，投资少，收效大，为电力部门防止架空绝缘导线雷击断线提供了一条经济有效的途径。
三、结构特点：1.本产品分穿刺式和非穿刺式（剥除绝缘层）二种，其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成，结构见示图1。
2.引弧棒和夹线金具装配连接成一体，当雷击发生时，引弧棒和下钢脚之间引起闪絡放电，形成短路通道，接续的工频电弧移动到引弧棒和钢脚之间燃烧，以保护导线免于烧伤。
因引弧棒绕开伞裙并调至最佳放电间隙，放电效果更好并防止烧坏绝缘子伞裙。
3.FEG-12/5型具有穿刺式的刺齿构造，刺齿可拆卸，剥皮或不剥皮用途可选择。
刺齿采用比铝强度更高电性能更好的铜合金，表面经过电（渗）镀处理以防止铜铝结合时氧化，这样铜或铝线路都可使用。
针式绝缘子的侧槽和顶槽绑扎
针式绝缘子的侧槽和顶槽绑扎一、适用范围：二、大纲要求：三、需要工具：钢丝钳、活动扳手、铁剪刀、安全帽、工具袋、卷尺、手套和作业服四、需要材料：裸铝绞线（25 mm2）、铝包带、低压针式绝缘子五、技能要求：1、施工前，根据技术要求核实并检查绝缘子及连接金具的规格型号与导线的规格型号工具是否相符，确保安全；2、检查绝缘子的瓷质部分有无裂纹、硬伤、脱釉等现象；瓷质部分与金属部分的连接是否牢固可靠；金属部分有无严重锈蚀现象；3、针式绝缘子的瓷质在横担上的固定必须坚固，且有弹簧垫。
导线的绑扎必须牢固可靠，不得有松脱，空绑等现象；4、不合格的绝缘子、金具不得在线路中使用，使用连接金具连接时，应检查其有无锈蚀破坏，螺丝脱扣等现象；5、绑扎铝绞线或钢芯铝绞线时，应先在导线上包缠铝包带，长度应露出绑扎处两端各30㎜；6、绑扎：对于直线杆，导线应安放在针式绝缘子的顶槽，顶槽应顺线路方向；水平瓷横担的导线应安放在端部的边槽上，直线角度杆，导线应固定在针式绝缘子转角外侧的脖子上。
具体绑扎方法如下：1）选取操作工具及材料，导线规格为25 mm2，绑扎规格与导线的规格相符（单一股为1.5 mm2）；2）自制绑扎线，并将铝包带盘成园，要求盘圆后圆滑，大小适中、紧密；3）在绑扎处的导线上绑缠铝包带，应从绝缘子中间开始顺线绕向缠绕两层。
长度露出绑扎处30㎜左右；4）用绑线短头在靠近绝缘子左侧的导线上绑扎三圈，其方向是至导线外侧经导线上方绕向导线内侧。
绑扎线起头，位置应靠近绝缘子；5）用盘起来的绑线至绝缘子脖颈内侧绕过，到绝缘子右侧导线上方，（即准备在绝缘子外侧的导线上交叉成一个十字），并向外侧的导线交叉经绝缘子左侧导线下方绕到绝缘子脖颈内侧，在绝缘子内侧的绑线经绝缘子右侧导线下方，交叉在外侧的导线上，并自绝缘子左侧导线上方绕到绝缘子脖颈内侧，此时导线外侧上已有一个“X”型，注意交叉的导线不能松动，在绝缘子内侧的导线不能交叉；6）将绝缘子夺脖颈内侧的绑线绕到绝缘子右侧导线上方，并靠近绝缘子向导线外侧缠绕三圈，方向是至导线止方绕到导线外侧，再到导线下方，要求缠绕紧密；7）用导线外侧下方的绑线绕到绝缘子脖颈内侧经绝缘子左侧导线下方再交叉到绝缘子右侧导线上方，然后，经绝缘子脖颈内侧绕到绝缘子左侧导线上方再交叉到绝缘子右侧导线下方。
技能训练绝缘子的绑扎
技能训练：绝缘子配线练习
一、训练目的
1.通过训练掌握绝缘子配线的三种绑扎方法及其配线工艺。
2.熟悉安全操作规程。
二、训练器材
1.针式绝缘子 2个
2.蝶式绝缘子 2个
3.木制配电板 1块
4.塑料绝缘线 BV4mm2 1.5m
5.塑料铜芯绑扎线 0.3mm2 4m
6.软铝带 10x1mm 一卷
7.木螺钉 14号 10个
三、基本方法
1.定位：根据施工图确定用电器的安装地点，导线的敷设位置和绝缘子的安装位置。
2.划线：在需要固定绝缘子处划“x”。
3.凿眼：根据定位划线凿眼。
4.安装木榫或埋设木螺钉。
5.埋设穿墙瓷管或过楼板钢管。
6.固定绝缘子。
7.敷设导线及导线的绑扎。
先校直导线，将一端导线绑扎在绝缘子的颈部，然后在导线的另一端将导线收紧，绑扎固定，最后固定中间导线。
四、训练步骤
1.在木制配电板上将各绝缘子定位。
2.在木制板上划线。
3.用木螺钉固定各绝缘子。
4.做左边终端绝缘子的绑扎练习，将导线勒直拉紧做右边终端绝缘子的绑扎练习。
5.在中间的一个绝缘子上做颈部直线端绑扎练习。
6.在中间另一个绝缘子上做顶部直线绑扎练习。
7.整理操作台，填写训练报告。
针式绝缘子绑扎 (1)
5、铝绑线从绝缘子脖颈内侧绕到绝缘子右侧导线，从上往 下绑3圈，如下图所示。
6、铝绑线从绝缘子脖颈内侧绕到左侧导线外侧，经绝缘 子脖颈外侧绕到右侧导线上方，如下图所示。
7、铝绑线从绝缘子脖颈内侧绕到左侧导线上方，经绝缘 子脖颈外侧绕到绝缘子右侧导线下方，此时绝缘子脖颈外侧 形成一个十字花。铝绑线从右侧导线下方绕到绝缘子脖颈内 侧。
7、铝绑线从右侧导线下方经绝缘子脖颈外侧绕到左侧 导线内侧，经绝缘子顶部绕到右侧导线外侧，此时顶部形 成一个十字花。
8、铝绑线从右侧导线下方绕到绝缘子脖颈内侧，将铝绑 线两头拧3-4个花，剪去压平。如下图所示。
注意：在绝缘子脖颈两侧应绕够3圈。
针式绝缘子顶扎法侧面图
四、颈扎法绑扎步骤
1、针式绝缘子绑扎前，先用长约300mm铝包带（宽10mm、
脖颈内侧
3、铝绑线从绝 缘子脖颈外侧绕到 绝缘子右侧导线， 从下往上绑3圈， 如右图所示。
4、铝绑线从绝缘 子脖颈内侧绕到绝缘 子左侧导线，从下往 上绑3圈，如右图所 示。
5、铝绑线从 绝缘子脖颈外侧 绕到绝缘子右侧 导线，从下往上 绑3圈，如右图所 示。
6、铝绑线从绝缘子脖颈内侧绕到左侧导线的外侧，经 过绝缘子顶部绕到右侧导线的内侧，如下图所示。
8、将铝绑线两头拧3-4个花，剪去压平。 注意：在绝缘子脖颈两侧应绕够6圈。
针式绝缘子颈扎法侧面图
五、绑扎注意事项
1、绑扎前检查绝缘子瓷质有无损伤、脱釉等现象。 2、铝绑线不得有损伤，绑扎要密贴、平整。 3、铝绑线绑扎不得超出铝包带缠绕范围。
思考与练习
1.熟练掌握针式绝缘子绑扎的两种方法。 2.针式绝缘子绑扎时需要注意哪些方面？
厚1mm）顺铝绞线缠绕方向缠绕，其缠绕长度外露30mm，如
试题在针式绝缘子颈部绑扎导线
试题一、在针式绝缘子颈部绑扎导线一、操作准备1、场地准备（1）鉴定场地。
（2）场地空旷平整。
（3）每次鉴定一人。
2、工具准备3、材料准备二、操作考核规定说明1、操作程序（1）在LGJ—50mm2钢芯铝绞线上缠绕铝包带，其缠绕方向与外层线股的绞制方向一致；把导线嵌入绝缘子颈部的嵌线槽内。
（2）把绑扎线短端先贴近绝缘子处导线右边缠绕三圈，接着与绑扎线长端互绞6圈。
（3）一只手把导线扳紧在嵌线槽内，另一只手把绑扎线长端从绝缘子的背后紧紧绕到导线左下方。
（4）接着把绑扎线长端从导线的左下方围绕到导线右上方，并如同上法再把绑扎线长端绕扎绝缘子一圈。
（5）把绑扎线长端再绕到导线左上方，并继续绕到导线右下方，使绑扎线在导线上形成X型的交叉状。
（6）重复步骤5，再把绑扎线围绕到导线左上方。
（7）最后把绑扎线长端在贴近绝缘子处紧绕导线三圈，然后向绝缘子背后绕去，与绑扎线短端紧绞6圈后剪去余端。
（8）收拾好工具、用具。
2、规定说明（1）绑扎必须紧密、整齐、牢固和可靠。
（2）铝包带的缠绕长度应超出接触部分30mm。
（3）导线截面积在50平方毫米及以下时宜采用直径为2mm绑扎线，导线截面积在70平方毫米及以上时宜采用直径为3mm的绑扎线。
（4）如操作违章，将停止考核。
3、考核方式：实际操作，以操作过程与操作标准进行评分。
4、考核时限：（1）准备工作3min（2）正式操作10min（3）超时1min从总分中扣1分，总超时5min停止操作。
三、评分纪录表初级配电线路工技能考核评分记录表姓名准考证号：＿＿＿＿＿＿试题名称：在针式绝缘子颈部绑扎导线考核时间：10min考评员：＿＿＿＿＿＿核分员：＿＿＿＿＿年月日试题二、用踏板蹬杆一、操作准备1、场地准备（1）鉴定场地。
（2）场地空旷平整。
（3）每次鉴定一人。
3、工具准备1、操作程序（1）检查登杆工具：安全带、踏板。
（2）检查电杆杆根及拉线，确保其牢固。
（3）系好安全带。
（4）上杆A、站在平地挂踏板，另一块踏板背挂在肩上，左右手分别握住麻绳，右脚踏上踏脚板。
针式绝缘子绑扎方法
针式绝缘子绑扎方法1.准备工作：(1)工具准备：绝缘子绑扎需要的工具包括针式绝缘子绑扎工具、绝缘子绑扎绳、绝缘子绑扎用的套圈、绝缘子座等。
(2)绝缘子准备：绝缘子绑扎前需要确认绝缘子的型号、规格，检查绝缘子有无损坏、缺陷等。
2.绑扎方法：(1)针式绝缘子绑扎通常从绝缘子的下部开始，将绑扎绳穿过绝缘子的套圈。
(2)在绝缘子的上部固定绑扎绳，并保持一定的张力。
(3)将绑扎绳绕过绝缘子，沿着绝缘子的表面向下绑扎，并与上部的绑扎绳交叉，保持绑扎绳的张力。
(4)重复以上步骤，直至绑扎到绝缘子的下部。
(5)绑扎完成后，使用绝缘子座将绝缘子固定在所需位置上。
注意绝缘子座的安装要牢固。
3.注意事项：(1)绑扎绳的张力要适中，过大容易造成绝缘子损坏，过小则无法保证绝缘子的固定和保护效果。
(2)绑扎绳的绕圈数要足够，一般建议至少绕3至5圈，以确保绝缘子的牢固固定。
(3)绑扎绳的绑扎间隔要均匀，绑扎点不能过于密集或过于稀疏。
(4)在绑扎过程中要特别注意绝缘子的保护，避免碰撞、划伤等，以免损坏绝缘子。
(5)在绑扎绳的选择上，应根据绝缘子的类型、环境条件等进行选择。
一般情况下，常用的绑扎绳材料有尼龙绳、聚酯绳等。
(6)针式绝缘子绑扎时要确保工具的安全使用，避免工具的失效、损坏等危险情况发生。
(7)绑扎完成后，进行必要的检查，确认绑扎是否牢固，绝缘子是否受损等，并做好相应的记录。
通过以上步骤和注意事项，可以保证针式绝缘子绑扎的安全、稳固和可靠性。
绝缘子作为电力设备中重要的组成部分，在绑扎过程中需要特别关注其保护和固定，以确保电力设备的正常运行和使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、针式（柱式）绝缘子绑扎
一、施工准备
1 、人员组织
1 地勤人员 1 人
2 安装作业 1 人
2 、工机具
序号名称规格型号单位数量备注
1 螺丝刀把 1
2 安全帽顶 2
3 安全带条 1
4 电工工具套 1
3 、主要材料、设备
序号名称规格型号单位数量备注
1 配电绑线设计型号套若干根据施工所需
二、操作程序
1 、工艺流程图
施工准备
安装配电绑线
检查
结束
2 、操作方法
1 ）、施工准备
所用材料，工机具装上汽车，运至施工地点。
2 ）、安装配电绑线
①顶绑线
A 、把胶垫加装在导线上，使开口向上，确保导线不和绝缘子直
接接触。
B、按下图所示，调整配电绑线相对于导线的位置，使两条线脚和导线平行。
C、按逆时针方向旋转配电绑线，确保两条线脚都转到导线下方，保证导线能固定在绝缘子上。
D、按图所示缠绕配电绑线的一条线脚，确保配电绑线紧箍在针式绝缘子的耳朵下。
E、缠好第一条线腿，用拇指轻压，把线腿的末端扣好。
F、按 D、 E 的方法缠好第二条线腿，并确保配电绑线的绑腿紧套
的针式绝缘子的颈上。
②侧绑线
A、按下图所示将侧绑线卡在针式绝缘子的颈上，侧绑线的两条线腿一条在导线上方，一条在导线下方。
B 、分别将侧绑线的两条线腿缠在导线上，用拇指轻压，把线腿
的末端扣好。
3 ）、检查
目视对配电绑线进行检查，保证两条支腿之间的间隙均匀。
4 ）、结束
回收全部工具，清理场地，填写施工记录。
三、技术标准
按设计要求及厂家要求配电绑线进行外观检查；
四、注意事项
①预绞式配电线为特殊用途的一次性使用产品，在任何情况下，均不得重复和变更预绞式配电绑线；
②为保证良好的使用性能和人身安全，使用前须选择规格合适的配电绑线；
③配电绑线安装须由经过专门培训的熟练工人操作，任何不熟悉或未经培训的人员均不得进行操作；
④配电绑线为精密设计装置，为确保良好的使用性能，需将其储备于有包装的纸箱中在使用时取出并谨慎操作。
