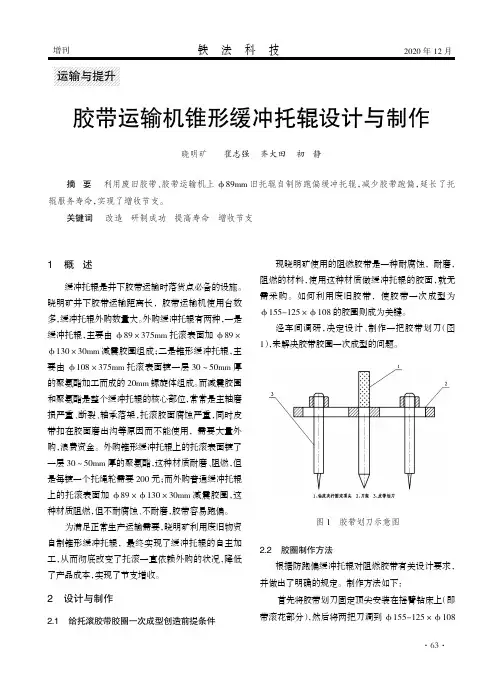

胶带运输机锥形缓冲托辊设计与制作

··63胶带运输机锥形缓冲托辊设计与制作晓明矿崔志强齐大田初静摘要利用废旧胶带、胶带运输机上φ89mm 旧托辊自制防跑偏缓冲托辊,减少胶带跑偏,延长了托辊服务寿命,实现了增收节支。
关键词改造研制成功提高寿命增收节支1概述缓冲托辊是井下胶带运输时落货点必备的设施。
晓明矿井下胶带运输距离长,胶带运输机使用台数多,缓冲托辊外购数量大。
外购缓冲托辊有两种,一是缓冲托辊,主要由φ89×375mm 托滚表面加φ89×φ130×30mm 减震胶圈组成;二是锥形缓冲托辊,主要由φ108×375mm 托滚表面镀一层30~50mm 厚的聚氨酯加工而成的20mm 螺旋体组成。
而减震胶圈和聚氨酯是整个缓冲托辊的核心部位,常常是主轴磨损严重、断裂、轴承落架,托滚胶面腐蚀严重,同时皮带扣在胶面磨出沟等原因而不能使用,需要大量外购,浪费资金。
外购锥形缓冲托辊上的托滚表面镀了一层30~50mm 厚的聚氨酯,这种材质耐磨、阻燃,但是每镀一个托绳轮需要200元;而外购普通缓冲托辊上的托滚表面加φ89×φ130×30mm 减震胶圈,这种材质阻燃,但不耐腐蚀、不耐磨,胶带容易跑偏。
为满足正常生产运输需要,晓明矿利用废旧物资自制锥形缓冲托辊,最终实现了缓冲托辊的自主加工,从而彻底改变了托滚一直依赖外购的状况,降低了产品成本,实现了节支增收。
2设计与制作2.1给托滚胶带胶圈一次成型创造前提条件现晓明矿使用的阻燃胶带是一种耐腐蚀,耐磨,阻燃的材料,使用这种材质做缓冲托辊的胶面,就无需采购。
如何利用废旧胶带,使胶带一次成型为φ155-125×φ108的胶圈则成为关键。
经车间调研,决定设计、制作一把胶带划刀(图1),来解决胶带胶圈一次成型的问题。
图1胶带划刀示意图2.2胶圈制作方法根据防跑偏缓冲托辊对阻燃胶带有关设计要求,并做出了明确的规定。
制作方法如下:首先将胶带划刀固定顶尖安装在摇臂钻床上(即带滚花部分),然后将两把刀调到φ155-125×φ108运输与提升的位置上,拧紧上面的固定螺栓。
输送带托辊压紧装配机构设计

输送带托辊压紧装配机构设计任务书1.课题意义及目标学生应通过本次毕业设计,综合运用所学过的基础理论知识,深入了解常用机械加工设备应用以及多种机械结构原理、熟练掌握机械及相关产品及其零部件结构等方面的设计方法及设计思想等内容,为学生在毕业后从事结构设计等方面的工作打好基础。
2.主要任务(1)根据已有的托辊结构特点,通过熟悉各种机械机构,确定托辊压紧装配机构的方案,并绘制该方案的结构总体图。
(2)设计结构总体图中所有非标零部件结构图。
(3)制作出压紧装配机构的工作仿真过程。
(4)针对以上设计过程,完成设计说明书一本。
3.主要参考资料[1]. 王伯平. 互换性与测量技术基础[M]. 北京: 机械工业出版社,2013[2]. 王运炎. 机械工程材料 [M]. 北京: 机械工业出版社,2014[3]. 濮良贵. 机械设计 [M]. 北京: 高等教育出版社,2006年[4]. 张世昌. 机械制造技术基础 [M]. 北京: 高等教育出版社 20064.进度安排审核人:2014年12 月30 日输送带托辊压紧装配机构设计摘要:输送带托辊压紧装配机构是在托辊生产环节过程中用来压装托辊两端端盖的一种机床。
本课题研究的目的就是为提高托辊的组装效率和减轻工人的劳动强度。
首先,对托辊压紧装配机构的压装头进行总体方案的设计,主要分为两方面的设计:压装头的结构设计和动力系统的设计。
结构设计采用前人的设计方法,各部分结构在强度、稳定性方面均达到要求。
动力系统的设计方面,由于液压系统动作易实现,且动作准确,因此本设计采用液压传动系统来实现压装头的动作要求,在其设计中主要对液压系统、液压缸和液压站进行了设计。
通过对液压系统的优化设计可以提高托辊压装机的压装精度,从而提高了托辊的质量。
由此可得,随着机械工业的发展,现代机床开始装备大量原件,包括电器元件,液压元件和气动元件,其中元件的选择和质量是决定主机工作质量的重要因素。
关键词:液压传动;准确;可靠;合理Design of assembly mechanism for roller pressing roller in conveyer beltAbstrct: Carrier roller press is an important tool in the process of roller production process used to press the bearing and seal ring. The purpose of this research is to improve the pressure accuracy of the bearing and sealing device in the roller bearing..Firstly, the overall design of the press fit head of the roller pressing assembly mechanism is mainly divided into two aspects: the structural design of the pressure head and the design of the power system..The structure design uses the traditional design method, each part of the structure in the intensity, the stability and so on the aspect all achieves the request. With regard to the design of a power system, due to the hydraulic system, action is easy to achieve, and accurate action, so the design by hydraulic drive system to realize the pressing head movements required, in its design mainly on the hydraulic system, the hydraulic cylinder and the hydraulic station design.By optimizing the design of the hydraulic system can improve the loading precision of carrier roller press pressure, so as to improve the quality of roller. Therefore, with thedevelopment of machinery industry, modern machine tools began to equipped with a large number of originals, including electrical components, hydraulic components and pneumatic components, including component selection and quality is an important factor in the decision to host the quality of work.Keywords:Hydraulic transmission;accurate;reliable and reasonable目录1 绪论 (1)2 托辊压紧装配机构总体方案设计 (2)3 托辊压紧装配机构液压系统的设计 (3)3.1液压系统原理图的设计 (3)3.2组成液压元、辅件设计 (8)3.3计算液压系统技术性能 (9)4 托辊压紧装配机构的结构设计 (14)4.1固定压装头 (14)4.2缓冲压装头 (22)5 托辊压紧装配机构液压缸的设计 (24)5.1液压缸主要尺寸的确定 (24)5.2液压缸的结构设计 (27)5.2.1缸筒 (27)5.2.2活塞与活塞杆 (30)5.2.3缸盖 (31)6 托辊压紧装配机构集成油路的设计 (35)6.1 液压集成回路设计 (35)6.2 液压集成块的设计 (35)7 液压站的设计 (36)7.1液压油箱的设计 (36)7.2液压站的结构设计 (37)8 结论 (38)参考文献 (39)谢辞 (40)1 绪论近年来,随着我国经济的高速发展,能源和资源的供需的矛盾非常突出,作为能源和资源工业最重要输送设备中的带式输送机的应用非常广泛。
带式输送机 托辊 尺寸参数

6307
133
2044
35
27
12
39
G□159-2000-306
6306
2040
30
22
10
40
G□159-2000-307
6307
159
2044
35
27
12
41
G□159-2000-308
6308
2048
40
32
14
42
G□194-2000-307
1800
43
G□194-2000-308
6307 6308
I
Q/SHJ 0047—2013
带式输送机 托辊 尺寸参数
1 范围 本标准规定了带式输送机托辊的型式、编号方式和安装尺寸。 本标准适用于神华集团有限责任公司带式输送机用托辊。 本标准适用于金属、非金属托辊。
2 型式
带式输送机托辊型式分为Ⅰ型托辊、Ⅱ型托辊和Ⅲ型托辊三种,如图1~图3所示。
说明: d—轴径;D—托辊直径;L1—托辊长度;L2—轴肩;L3—轴长;a—扁长;b—扁宽。
L3
d
1
G□108-950-305
6305
2
G□108-950-306
6306
800
3
G□133-950-305
6305
4
G□133-950-306
6306
25
108
30
950
960
990
25
133
30
5
G□108-1150-305
6305
6
G□108-1150-306
6306
7 1000 G□133-1150-305
DTⅡ型固定式带式输送机(托辊)

DTⅡ型固定式带式输送机(托辊)带式输送机托辊选用手册目录第一部分带式输送机托辊的选用及计算1 总论 (1)1.1 托辊组标记及辊子标记说明 (1)1.2 托辊组的种类 (3)1.3 托辊辊经、转速的选择 (4)1.4 托辊组布置间距 (4)1.5 普通辊子结构 (5)1.6 托辊的选用计算 (5)第二部分DTII型带式输送机托辊1托辊 (8)1.1 槽形托辊(35°) (8)1.2 槽形托辊(45°) (9)1.3 槽形前倾托辊(35°) (10)1.4 过渡托辊(10°) (11)1.5 过渡托辊(20°) (12)1.6 过渡托辊(30°) (13)1.7 缓冲托辊(35°) (14)1.8缓冲托辊(45°) (15)1.9 摩擦上调心托辊 (16)1.10 锥形上调心托 (17)1.11 摩擦上平调心托辊 (18)1.12 平行上托辊 (19)1.13 平行下托辊 (20)1.14 V形托辊 (21)1.15 V形前倾托辊 (22)1.17 V形梳形托辊 (23)1.18 摩擦下调心托辊 (24)1.19 反V形托辊 (25)1.20 锥形下调心托辊 (26)1.21 螺旋托辊 (26)2 辊子 (27)2.1 普通辊子 (27)2.2 缓冲辊子 (29)2.3 梳形辊子 (29)2.4 螺旋辊子 (30)2.5 辊子承载能力表 (31)第三部分JKII型带式输送机托辊1托辊 (35)1.1 槽形托辊(35°) (35)1.2 槽形托辊(45°) (36)1.3 槽形前倾托辊(35°) (37) 1.4 过渡托辊(10°) (38)1.5 过渡托辊(20°) (39)1.6 过渡托辊(30°) (40)1.7 缓冲托辊(35°) (41)1.8缓冲托辊(45°) (42)1.9 摩擦上调心托辊 (43)1.10 锥形上调心托辊 (44)1.11 摩擦上平调心托辊 (44) 1.12 平行上托辊 (45)1.13 平行上托辊(2节 (46) 1.14 平行下托辊 (47)1.15 平行下托辊(2节) (48) 1.16 V形托辊 (49)1.18 平行梳形托辊 (51)1.19 平行梳形托辊(2节) (52)1.20 V形梳形托辊 (53)1.21 摩擦下调心托辊 (54)1.22 反V形托辊 (55)1.23 锥形下调心托辊 (56)1.24 螺旋托辊 (57)1.25 螺旋托辊(2节) (58)2 辊子 (59)2.1 普通辊子 (59)2.2 缓冲辊子 (61)2.3 梳形辊子 (62)2.4 螺旋辊子 (64)2.5 辊子承载能力表 (66)第一部分带式输送机托辊的选用及计算1 总论托辊是带式输送机的主要部件,它的作用是支承输送带及输送带上所承载的物料,保证输送带稳定运行。
带式输送机托辊选型设计

P =【 ( g ・ +q 。 ) ・ a・ e +q , ] × 9 . 8 ,e
为中间辊载荷系数,与槽比 詈 有关。
L +0. 0 2
~
图2
b 0 . 9B一 0 . 0 5
辊 两 支点 间的距 离 ( c m );E 一 材 料 的弹 性模 量 ( K g , c m 2 );2 . 0 — 2 . 1 ×1 0 K g / c m 2
带 式 输 送 机 具 有 输 送 能 力 大 、输 送 距 离长 、运 营和维修 费用低 、结 构简单 、 使 用安全 可靠 、维修 方便等 突 出优 点 ,在 港 口、矿 山、钢铁企 业料 场 的输 送线上 得 到了广泛 的应 用 ,多年来一 直是 连续输 送 散 状物料 的主要输送 机械 之一 。托辊组 作 为带式输 送机 的重要 部件 ,其总 重约 占整 机的4 O %,可 见 ,正 确 的 选 择 托 辊 组 是 至关 重要 的 。 托 辊 的种 类 繁 多 ,按用 途 可 分 为 : 承载托辊 ,回承托辊 和专用 托辊 ;按支 承 方 式又可 分为 :支架 式和 吊挂式 两种 。可 按 照需要 布置 托辊组 。胶带 机托辊 选择 应 首 先根据 带速 确定托 辊直径 ,根 据物料 性 质 、运量 以及 托辊形 式计 算托辊 受力 ,使 托辊满 足强度 、刚度 、寿命 等要 求 。 1 托辊 直径选 择 表1 标 准托辊 直径
口匪盔盈圆
2 0 1 4 N O . 0 1 ( - f )
工 业 技 术

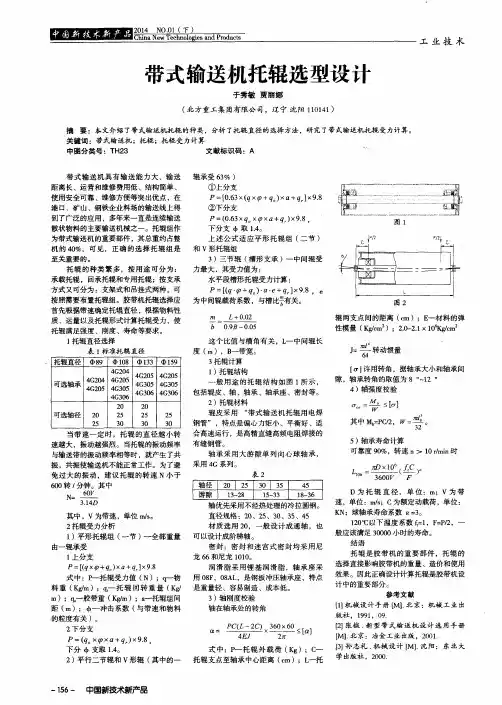

带 式输送机托辊选型设计
于 秀 敏 贾 丽 娜
( 北方重工集 团有 限公 司,辽宁 沈阳 1 1 0 1 4 1 )
摘 要 :夯 文介 绍 了带式输 送机托 辊 的种 类 ,分析 了托辊 直径 的 选择 方法 ,研 究 了带式输 迭机托 辊 受 力计算 。 关 键词 :带式输 送机 ;托 辊 ;托 辊 受力 计算 文献 标识 码 :A 中图分 类号 :T H 2 3
关于带式输送机在设计中托辊规格的确定

关于带式输送机在设计中托辊规格的确定1辊径的选择托辊辊子的直径只与输送机带宽、带速和承载能力有关系,与输送机长度和倾角都没有关系。
有的人认为输送机越长、倾角越大,托辊的直径就要越大,这种想法是极端的错误。
必须明确以下两个关系:a.托辊直径与带宽的关系:托辊辊径与长度应符合《GB/T990—1991带式输送机托辊基本参数与尺寸》的规定,见表1。
表1托辊直径与带宽的关系表mm根据辊子直径和承载能力,托辊辊子分为轻、中、重型三种。
全部采用大游隙轴承,并保证所有辊子的转速不超过600r/min。
b.托辊直径与带速的关系:在确定带速的情况下,托辊辊子的转速不能太大。
在同样寿命情况下,转速大,使用时间就短,转速小,使用时间就长。
但辊子的直径不能太大,辊子直径太大,整个输送机不配套,初期投资成本就高。
在皮带机设计规范中规定:辊子的转速不能超过600r/min。
托辊直径与输送机带速的关系见表2。
表2托辊辊径与转速(r/min)的关系综合以上情况,根据表1和表2,选用托辊直径φ133mm。
2计算选择轴承型号托辊寿命取决于轴承的失效寿命。
因此,托辊的承载能力与轴承寿命有关,选用时应按带速、输送机的生产能力确定载荷,然后按辊子的承载能力选择轴承。
辊子载荷系数见表3,运行系数见表4,冲击系数见表5,工况系数见表6。
表3辊子载荷系数表4运行系数表5冲击系数数( )表6工况系数本条皮带机的托辊形式:承载托辊采用三节辊形成的槽型托辊,回程托辊采用一节辊形式的平行下托辊;根据表3可查得,承载托辊的辊子载荷系数e=0.8,平行下托辊的辊子载荷系数e=1。
由已知条件,每天不多余16小时出煤,因此由表4可查得运行系数=1.1。
一般情况下,井下由采煤机采的煤最大块不超过350mm,大于150mm~300mm细料中有少量最大块,并且带速v=2.5 m/s,由表5可查得冲击系数 =1.06。
皮带机在大巷中的运行条件:可以认为正常工作和正常维修,根据这样,在表6中可查得工况系数 =1.00。
托辊线取料装置设计设计-22页word资料

密级:托辊线取料装置设计Design of feeding roller device摘要随着现代经济的飞速发展,重工业也在快速的发展,因此输送装置的运用就越来越普遍了,输送装置主要是采用输送带,而输送带行业正朝着节能、节材、安全、环保型发展。
由钢绳、尼龙、涤纶、芳纶为骨架材料的输送带将快速发展,更注重提高抗冲击、防撕裂、耐磨耗、耐臭氧等性能和使用寿命;具有各种用途的阻燃输送带、环保型密闭式输送带、轻型输送带、大倾角输送带、高强力提升带、耐热、耐油、耐酸碱、耐热输送带以及各种花纹输送带等功能性和特殊需求的高强力输送带将迅速发展,逐渐形成输送带的重要产品。
与此同时,发展循环经济也成为输送带行业发展的另一个新的课题在输送装置高速发展的大好形势下,作为输送装置的一种取料装置,也正在突飞猛进的发展,取料装置是一种非标准件,用于工厂的某些特殊的场合,适用的范围很单一,一般都是工厂大量长期执行某个动作而设计的,而我设计的这个托辊线取料装置主要实现三个动作,回转、上升、翻转。
通过这几个动作把托辊从钢丝绳上取下来,这三个动作都是用液压缸来完成的。
这个取料装置的电控部分也是我做的,电控部分主要是对这三个缸的运动的位置进行控制,回转动作时控制两个位置,上升运动时控制3个位置,翻转运动时控制2个位置,一共控制七个位置。
关键词:AbstractAlong with the rapid development of modern economy, the development of heavy industry is rapidly. The use of transmission device is more and more common, conveyor belt is mainly used in transmission device, and conveyor belt is material saving toward safety, energy-saving, environmental protection and development. The conveyer belt made up with rope, nylon, polyester fibers will develop rapidly, Pay more attention to improve the shock resistance, abrasion resistance, rent, properties, such as ozone resistance and service life; with various use of flame retardant belt conveyor belt, equipped with environmental protection, light of big dip Angle belt conveyor, belt, strong ascension, heat resistance, oil resistance, acid and alkali resistant conveyor, belt and various pattern of functional and special needs strong belt will develop rapidly, an important products of conveyor belt gradually formed. Meanwhile, the development of recycling economy has become the t another new topic in industry development bell.In the high-speed development of the conveyer favorable situation, As a kind of transmission device feeding device is also the development by leaps and bounds, Feeding device is a kind of non-standard fasteners, on some special occasions, it is single in applicable scope, is generally a long-term performs a movement factory.I this roller feeder line designed by me take three main actions. Again, turn up, flip. Three actions bring roller back from the wire rope .The three movements are accomplished by hydraulic cylinder. Electric control part of the feeding device is made by me. It mainly controls the position of three cylinders, rotary movements, and two positions are controlled, rising motion, three positions are controlled, when flip- motion 2 positions are controlled, seven positions are controlled .Keywords:目录摘要..................................................................................................................................... I Abstract ..................................................................................................................................... II 第1章引言. (1)1.1国外输送装置发展现状 (1)1.2国内发展现状 (2)1.3发展展望 (3)1.4国内外带式输送机技术的差距 (4)1.4.1大型带式输送机的关键核心技术上的差距 (4)1.4.2技术性能上差距 (5)1.4.3可靠性、寿命上的差距 (5)1.4.4控制系统上差距 (6)第2章托辊夹持装置设计 (7)2.1 挡料盘的设计 (7)2.2接料盘上的的把手进行设计 (8)第3章托辊的升降装置设计 (9)3.1液压缸的选取 (9)3.1.1液压系统工作压力的确定 (9)3.1.2.液压缸主要尺寸的确定 (9)3.2导柱的设计 (10)第4章回转装置的设计 (11)4.1锁母的设计 (11)4.2托盘的设计 (11)4.3齿轮的设计 (12)第5章翻转装置的设计 (14)5.1翻转缸架的设计 (14)5.2液压缸的选取 (14)5.2.1 液压系统工作压力的确定 (14)5.2.2液压缸主要尺寸的确定 (14)第6章电控装置设计 (15)结论 (15)参考文献.................................................................................................. 错误!未定义书签。
金属托辊设计与制造

中图分类号:金属托辊设计与制造专业名称:计算机辅助设计与制造学生姓名: 陈文平导师姓名:卢杉职称:副教授焦作大学二○一一年十二月摘要随着带式输送机的广泛应用,它的重要性也越来越重,它必不可少的重要部件——托辊,也变得重要起来了。
托辊的种类多、数量大。
例如按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。
按种类划分有槽形托辊组、各类平行托辊组、各类调心托辊组、各类缓冲托辊组。
它占了一台带式输送机总成本的35%,承受了70%以上的阻力,因此托辊的质量尤为重要。
托辊的作用是支撑输送带和物料重量。
托辊运转必须灵活可靠。
减少输送带同托辊的摩擦力,对占输送机总成本25%以上的输送带的寿命起着关键作用。
本文中主要介绍金属托辊的设计与制造,其中包括Pro/E,AutoCAD、机械部分设计。
金属托辊的设计与制造中还有许多的问题等待解决,例如,如何合理布置托辊,设计恰当的托辊间距,以减少托辊的使用数量,降低整机价格,减少投资、营运及维护费用,提高经济效益。
托辊的加工工艺也是一个重要的方面,因为托辊制造工艺会影响托辊动载荷。
金属材料还要考虑其材料的结构和性能、金属材料的热处理、零件表面的处理等问题。
带式输送机广泛应用于现代化的各种工业企业中,而托辊是带式输送机的重要部件,故此托辊的好坏关乎输送机的正常工作,企业正常运行的必要条件。
关键词:带式输送机托辊金属托辊的设计与制造机械Abstract:Along with the wide application of belt conveyor, and its importance is also more and more heavy, it is an important component-roller, also become important up. The roller types, in large quantities. According to the material such as divided into rubber roller, ceramic roller, nylon roller and insulation roller. According to varieties division have shaped groove roller group, all kinds of parallel roller, all kinds of the heart of roller group, all kinds of buffer roller group. It accounts for a belt conveyor total cost by 35%, and inherit the more than 70% of the resistance, so the quality of the roller is particularly important. The role of the roller is support conveyor belt and material weight. Roller operation must be flexible and reliable. Reduce the friction with roller conveyor belt,accounting for more than 25% of the total cost of the conveyor belt of life play a key role.This paper mainly introduces the metal roller design and manufacturing, including Pro/E, AutoCAD, mechanical design. Metal roller of the design and manufacture of still have many problems waiting to be solved, for example, how to reasonable decorate roller, design appropriate roller spacing, to reduce the use of roller quantity, reduce the price, reduce investment, operation and maintenance cost and improve the economic benefit. The processing technology of the roller is one of the important aspects, because roller manufacturing process will affect roller dynamic load. Metal materials also consider its the structure and properties of metal materials, heat treatment, parts of the surface of the processing. Belt conveyor are widely used in various modern industrial enterprise, and roller is an important part of the belt conveyor, therefore, the stand or fall of roller for the normal work of the belt conveyor, enterprise the normal operation of the necessary condition.Keywords: belt conveyor roller metal roller design and manufacturing machinery目录第一章托辊的简介和前景 (7)1.1托辊的市场分析 (7)1.2国产托辊与国外的差 (8)1.3托辊的五次技术革命 (9)1.4托辊的发展前景 (12)第二章托辊的理论研究 (14)2.1托辊的失效机理 (14)2.2托辊主要性能指标 (16)2.3延长托辊寿命的制造质量保证措施 (18)第三章金属托辊的设计与制造 (20)3.1托辊的结构分析和材料选择 (20)3.2金属材料的热处理 (21)3.3托辊轴承座的制造加工 (21)3.4托辊轴的加工 (22)3.5托辊管的加工 (22)3.6托辊的组装焊接 (23)第四章金属托辊的计算 (25)第五章新型高效长寿命托辊的经济分析 (31)5.1节省材料方面 (31)5.2节省工时方面 (32)5.3生产中使用新型托辊的节电效益 (34)设计总结 (35)参考文献 (35)致谢 (36)第一章托辊的简介和前景1.1 托辊的市场分析胶带输送机是国民经济发展中必不可缺的长距离、大运量、最便捷的输送设备。
皮带输送机高速托辊的设计及选用

皮带输送机高速托辊的设计及选用皮带输送机高速托辊的设计及选用皮带输送机中的托辊用于支承输送带和输送带上的物料,减少输送带的运行阻力,保证输送带的垂度不超过技术规定,使输送带沿预定的方向平稳运行。
托辊按其用途主要分为承载托辊、回程托辊、缓冲托辊和调心托辊。
托辊是影响输送机使用效果的关键部件之一,约占整机质量的30%~40%,占整机价格的25%~30%,是日常管理、维护和更换的主要部件。
托辊的设计和选用对于皮带输送机的正常使用、稳定运行、维护、功率消耗和整机价格都有着重要影响,尤其是在高带速情况下,对托辊的要求更加严格。
托辊作为皮带输送机的主要部件,随着带速的提高,对托辊的要求也越来越严格。
影响托辊高速运行的主要因素在于托辊的圆跳动量与旋转阻力;托辊高速运行时托辊的密封结构由于发热等原因,防尘与防水都会受到影响。
本文提出的高速托辊结构设计如图1所示。
1-筒体;2-轴;3-内密封圈;4-轴承座;5-轴承;6-迷宫形外密封圈;7-迷宫形内密封圈;8-接触式密封圈;9-压紧圈;10-内挡圈;11-凸环;12-外挡圈;13-挡板;14-挡环图1 高速托辊的结构1、密封结构密封结构是影响托辊使用寿命和运转阻力的重要因素。
目前,市场上托辊的密封结构主要有两种形式:(1)非接触式密封(如迷宫密封)。
这种密封方式运转阻力小,但在高速运行时,由于内摩擦的存在,必然导致热量的产生,随着气压的变化,粉尘颗粒伴随着吸气过程进入轴承密封腔内,甚至导致轴承在干摩擦状态下运行,加剧轴承的磨损。
(2)接触式密封。
密封效果较非接触式好,但是运转阻力偏大,在温差和压差较大、分布不均匀的情况下,密封唇的弹性变形也不一致,致使密封效果变差。
单纯靠增加密封通道数和密封长度来增加密封效果很不理想。
迷宫式密封结构的第一道旋转间隙是解决密封问题的关键,这一间隙出现问题,煤泥或水分就会流入内部的迷宫通道,引起托辊失效,这样迷宫道数再多也毫无意义。
本文提出的托辊采用了轴向迷宫密封加接触式密封的复合结构,其特点是:(1)轴向迷宫式密封的密封道数不受轴承径向尺寸的影响,可适当增加。
托辊轴端部密封结构的设计

带式输送机托辊轴端部密封结构的设计任务书1.课题意义及目标学生应通过本次毕业设计,综合运用所学过的基础理论知识,深入了解常用机械加工设备应用以及输送带系列产品结构原理、熟练掌握机械及相关产品及其零部件结构等方面的设计方法及设计思想等内容,为学生在毕业后从事结构设计等方面的工作打好基础。
2.主要任务(1)通过对现有托辊端部密封结构的深入了解,针对已有的托辊结构,设计托辊轴端部密封结构的方案,并绘制该方案的结构总体图。
(2)设计结构总体图中所有非标零部件结构图。
(3)对所有非标零部件结构进行尺寸设计计算。
(4)针对以上设计过程,完成设计说明书一本。
3.主要参考资料[1]. 王伯平. 互换性与测量技术基础[M]. 北京:机械工业出版社,2013[2]. 屈华昌. 塑料成型工艺及模具设计[M]. 北京:机械工艺出版社,2000[3]. 王运炎. 机械工程材料[M]. 北京:机械工业出版社,2014[4]. 濮良贵. 机械设计[M]. 北京:高等教育出版社,2006年[5]. 张世昌. 机械制造技术基础[M]. 北京:高等教育出版社 20064.进度安排审核人:2014年12 月30 日带式输送机托辊轴端部密封结构的设计摘要:本文主题是对输送带托辊轴端部密封结构的设计,其主要目的是对托辊轴承进行密封,从而保证托辊的使用寿命。
本设计主要针对矿用托辊轴端密封结构的设计。
使用的方法:对带式输送机运行时辊筒、辊轴、轴承的运动状态以及工作环境的分析,得出密封结构的设计方案。
托辊的密封结构采用的是以迷宫式密封结构为主,而防尘盖设计有辅助密封圈(接触式密封结构)。
本文对托辊的密封技术进行了一定的研究。
同时对带式输送机和托辊材料及密封结构的关系进行一定的阐述说明。
国内外对托辊的密封结构早有研究,针对矿用托辊密封结构的研究专利也已经有很多。
在这些研究专利中,很多密封结构的是根据动密封结构中的非接触式迷宫密封结构进行的优化研究改进所得。
一种新型五星轮托辊结构设计

一种新型五星轮托辊结构设计摘要:托辊是带式输送机支撑输送带和物料重量的关键部件,对其结构设计展开探讨具有十分重要的意义。
本文通过对波状挡边带式输送机空载分支支撑托辊的现状展开分析,指出其不足,并设计了一种新型五星轮托辊,供有关需要参考。
关键词:波状挡边带式输送机;五星轮;托辊;结构设计随着我国社会经济建设的发展,为适应特殊条件下的物料输送要求,各种特种带式输送机的应用也日益增加。
其中,波状挡边带式输送机因适用于大倾角连续输送散装物料,运行平稳可靠等,得到了推广应用。
同时,其空载分支支撑托辊的结构设计也越来越受重视。
1.波状挡边带式输送机空载分支支撑波状挡边带式输送机中输送带的支撑装置在整条输送机系统中具有重要作用和意义,良好的支撑为输送机系统能够正常平稳的日常生产和运行提供了有力的保障,支撑系统一旦发生故障,整条输送机就会陷入瘫痪而导致停机停产,造成严重的经济损失。
波状挡边带式输送机输送带的支撑与传统带式输送机输送带的支撑类似,但因为波状挡边的存在而又有所差异。
承载分支的托辊用来支撑波状挡边输送带的平面,故可采用传统带式输送机的托辊,托辊间距可随物料输送倾角的增大而增大。
应注意受料处的托辊组间距要小一些。
空载分支要对有波状挡边一面输送带进行支撑,所以其支撑形式应该不同于平面支撑。
目前,大多数波状挡边带式输送机生产厂家和用户选用平托辊进行支撑。
用平托辊支撑波状挡边的顶端,辊距约1m。
也可以采用托轮支撑。
此外,输送带两侧要设置立棍以避免带体跑偏。
2.空载分支托辊研究分析2.1 平托辊支撑现今绝大部分生产厂家使用传统带式输送机的平托辊对波状挡边输送带支撑,但平托辊支撑对该类型输送带尤其是对波状挡边有负面影响,致使其使用寿命明显缩短。
例如某公司2006年新建了一条石灰生产线。
该生产线采用了B650、B800 的2 台波状挡边带式输送机[3-4]。
一条为石灰煅烧回转窑原料的输入设备,另一条为煅烧后成品的输出设备。
机械制造及自动化专业毕业论文--槽形托辊带式输送机设计

摘要本文所设计的是槽形托辊带式输送机,其设计要求为:输送物料为原煤,输送量:500吨/小时,输送长度:30 米,提升高度2.5米;堆积密度:900公斤/米3;物料在带面上的动堆积角为300,输送带速:2米/秒,上托辊槽形布置。
设计中,其整体是一个倾斜的状态,上托辊都采用槽形布置;下(回程)托辊采用平行托辊。
本输送机为向上运输物料,其倾斜角为3.80<150,所以采用小倾角设计。
在设计带宽时,按照槽形布置来选择计算。
在尾架的选取方面,采用螺旋拉紧装置尾架,使输送带能始终保持必要的张力。
用Solidworks对连接轴进行有限元分析,得出其一般工作时的性能状态,并做出相应的调整。
目前,带式输送机正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式带式输送机就是其中的一个。
在带式输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
关键词:槽形托辊带式输送机输送带有限元分析Abstract:What is designed in this paper is slotted roller belt conveyor, the design requirements are: transport of materials: coal, transport capacity: 450tons / hour, transmission length: 25 meters, 2 meters high upgrade; Bulk Density: 900 kg / m 3; materials in the dynamic accumulation of the surface with angle is 40, conveyor speed: 1.2 m / s, on the trough roller arrangement. Design of a tilt the overall state of the idler trough arrangement used; under the (return) the use of parallel idler rollers. When the materials are transport up through the conveyor, the tilt angle is 3.80 <150, so take the use of small-angle design. As the selection of the tailstock, we take the use of Tailstock screw tensioning device so that the conveyor system can always maintain the necessary tension. And Solidworks is used to do the finite element analysis on the connecting axis, to meet the required strength.Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At pre sent, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.Keywords: slotted roller belt conveyorconveyor idlers Finite Element Analysis目录前言 (6)1 带式输送机的概述 (7)1.1 带式输送机的应用 (7)1.2 带式输送机的工作原理 (8)1.3 带式输送机的种类 (8)1.3.1 按承载能力分类 (9)1.3.2 按可否移动分类 (9)1.3.3 按输送带的结构形式分类 (9)1.4 带式输送机的结构和布置形式 (9)1.5 带式输送机的性能 (10)1.6 带式输送机的发展状况 (11)2 带式输送机部件的选用 (12)2.1 输送带 (12)2.1.1 输送带的分类 (12)2.1.2 输送带的性能要求 (14)2.1.3 输送带的选用 (15)2.2 驱动装置 (18)2.3 传动滚筒和改向滚筒 (18)2.3.1 传动滚筒的作用及类型 (18)2.3.2 传动滚筒的选型及设计 (19)2.3.3 传动滚筒结构 (20)2.3.4 改向滚筒 (20)2.4 托辊 (21)2.5 机架和中间架 (24)2.6 拉紧装置 (25)2.6.1 拉紧装置的作用 (25)2.6.2 张紧装置在使用中应满足的要求 (25)2.6.2 拉紧装置的结构形式 (26)2.7 制动装置 (28)2.7.1 逆止器 (28)2.7.2 制动器 (29)2.8 清扫器 (30)2.8.1 头部清扫器 (30)2.8.2空段清扫器 (31)2.9 卸料装置及导料槽 (31)2.9.1 卸料装置 (31)2.9.2 导料槽 (33)3 槽形托辊带式输送机的计算 (33)3.1 原始数据及工作条件................................................... ..(33) 3.2 输送带选择计算 (34)3.2.1 选定带宽 (34)3.2.2 输送带上物料流横截面面积S的计算 (35)3.3 圆周驱动力的计算 (36)3.3.1 圆周驱动力Fu (36)3.3.2 主要阻力F (36)3.3.3 附加阻力F N (37)3.3.4 主要特征阻力 (37)3.3.5 附加特种阻力Fs (38)3.3.6 倾斜阻力Fst (39)3.4 输送带张力 (39)3.4.1 输送带不打滑条件 (39)3.4.2 输送带下垂度校核 (39)3.4.3 各特性点张力 (40)3.5 传动滚筒轴功率 (40)3.6 电动机功率和驱动装置组合 (41)3.7 输送带选择计算 (41)3.7.1 织物芯输送带层数 (42)3.7.2 输送带厚度 (42)3.8 输送带总长度、总平方数和总质量 (42)3.8.1 输送带几何长度 (42)3.8.2 输送带订货总长度 (42)3.8.3 输送带订货平方米 (43)3.8.4 输送带总质量 (43)3.9 托辊的选用计算 (43)3.10 输送带的强度校核 (44)3.11 传动滚筒轴的强度计算和校核 (45)3.11.1 传动滚筒的载荷集度 (45)3.11.2 传动滚筒扭矩 (46)3.11.3 抗弯截面系数W (46)3.11.4 滚筒轴的弯曲强度 (46)3.12 传动滚筒轴承的寿命计算 (46)4 用solidworks对连接轴进行有限元分析 (48)5 带式输送机皮带跑偏问题 (53)小结 (57)参考文献 (58)致谢 (59)前言带式输送机是连续运行的运输设备,在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物,如矿石、煤、砂等粉、块状物和包装好的成件物品。
调心托辊说明书-电子版

TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业,具有多年的生产历史。
我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。
特别是新近开发的“新特”高科技新产品,经广泛实际应用,质量及性能领先国户好评,且多项已荣获国家专利,现简介如下:总经理:许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1(DTD-S)型全自动槽形调心托辊”(见图表1)(国家专利号为:ZL 962 31369.6)(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。
等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。
(3)机组回转中心处及机架皆密封,有防水、防尘功能,便于用水冲洗。
〘安装注意〙(1)挡辊的朝向要相向于胶带运行方向。
(2)安装间隔为10m/组。
B、“TDL-S2型全自动槽形调心托辊”(见图表2)(国家专利号为:ZL 96 2 32082.X)图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。
该设计其优点是减少了回转半径,回转角增大,促使调偏力量大且灵敏、迅速。
(3)机组回转中心处及机架皆密封,有防水、防尘功能,便于用水冲洗。
〘安装注意〙(1)挡辊的朝向要相向于胶带运行方向。
(2)安装间隔为10m/组。
二、全自动平形调心托辊A、“TDL-X1(DTD-X)型全自动平形调心托辊”(见图表3)(国家专利号为:ZL 96 2 32083.8)图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。
托辊设计文件001

托辊结构优化设计与工艺可靠性研究托辊结构优化设计与工艺可靠性研究赵世军任英广徐国泰(上海高罗输送装备有限公司,上海201105)摘要:本文从以托辊的力学模型和可靠性理论为基础,研究了托辊的结构优化设计与大批量生产的工艺可靠性问题。
关键词:托辊;多唇式轴封;轴承组件中图分类号:文献标识码:The design for idler structure improvement and thestudy for the technical reliabilityREN Ying-guang ZHAO Shi-jun XU Guo-tai(Shanghai Goro Conveyor System Components Co., LTD, Shanghai 201105, China)Abstract:The article studies the improvement of the design for idler structure and the technical reliability of idler batch production according to the dynamic models and the principles of reliability.Keywords:Idler; Multi-lips Seal; Bearing Assembly一、引言带式输送机是大规模散料运输的重要装备。
近年来带式输送机的数量及质量持续增长,而作为带式输送机主要部件的托辊的重要性日渐提高。
国内外对高承载、高速度、高寿命托辊的需求不断增加。
所以,如何在不浪费资源的条件下,提高托辊的性能和使用寿命就成为广大托辊制造者的神圣使命。
本文从托辊结构的优化设计,托辊加工工艺可靠性的角度来探讨与总结如何提高托辊的技术性能,提高托辊的使用寿命。
二、托辊的典型结构带式输送机托辊通常按密封形式可分为两种结构:即非接触的迷宫式轴封,如图—1所示;接触的多唇式轴封,如图—2所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
托辊结构优化设计与工艺可靠性研究托辊结构优化设计与工艺可靠性研究赵世军任英广徐国泰(上海高罗输送装备有限公司,上海201105)摘要:本文从以托辊的力学模型和可靠性理论为基础,研究了托辊的结构优化设计与大批量生产的工艺可靠性问题。
关键词:托辊;多唇式轴封;轴承组件中图分类号:文献标识码:The design for idler structure improvement and thestudy for the technical reliabilityREN Ying-guang ZHAO Shi-jun XU Guo-tai(Shanghai Goro Conveyor System Components Co., LTD, Shanghai 201105, China)Abstract:The article studies the improvement of the design for idler structure and the technical reliability of idler batch production according to the dynamic models and the principles of reliability.Keywords:Idler; Multi-lips Seal; Bearing Assembly一、引言带式输送机是大规模散料运输的重要装备。
近年来带式输送机的数量及质量持续增长,而作为带式输送机主要部件的托辊的重要性日渐提高。
国内外对高承载、高速度、高寿命托辊的需求不断增加。
所以,如何在不浪费资源的条件下,提高托辊的性能和使用寿命就成为广大托辊制造者的神圣使命。
本文从托辊结构的优化设计,托辊加工工艺可靠性的角度来探讨与总结如何提高托辊的技术性能,提高托辊的使用寿命。
二、托辊的典型结构带式输送机托辊通常按密封形式可分为两种结构:即非接触的迷宫式轴封,如图—1所示;接触的多唇式轴封,如图—2所示。
它们的零部件名称及材质见表1。
三、托辊承载时的受力状态分析因托辊有多种安装形式,所以其受力状态多有不同。
为了简便明了,这里仅以最常见的水平安装为例,作静态分析。
表1 两种典型托辊零件构成明细表非接触式的迷宫轴封防尘级托辊接触式的多唇轴封防水级托辊序号零件名称材质零件名称材质1托辊管体Q235-A轴承座ST-132轴承座ST-13大游隙球轴承组合件3内密封环塑胶托辊轴454托辊轴A3多唇轴封柔性高分子材料5大游隙球轴承组合件挡圈ST-136迷宫密封动环尼龙托辊管体Q235-A7迷宫密封静环尼龙8弹簧挡圈65Mn9组合密封件108F10组合密封件2工程塑料11组合密封件308F在一般情况下,托辊的承载力、性能稳定性及寿命取决于轴承的质量及其工作状态。
而轴承的工作状态又取决于润滑状态、装配质量和轴及轴承座的刚度。
其中,托辊轴的受力变形是影响托辊性能与寿命的主要原因。
图3为了便于分析,我们将托辊的受力情况简化为如图3所示。
其中P 位置相当于托辊两端的轴承位置。
从机械设计力学可知,在图-3所示力的作用下,轴的变形量y与力P和支撑距离L 的关系如下:其中:E为弹性模量,常数(钢的弹性模量为209GPa)。
I为轴的惯性矩,即I=лd4/64(d为轴径)。
ωRα为与L/H有关的函数值,对于托辊来讲其值一般小于0.05。
将I 及E 代入式①,将其中共有的常数项设为A,并整理,得从式②可知,轴受力后的变形量y与承载力P、支撑长度L 的3次方成正比,与轴径的4次方成反比。
也就是说,托辊支撑长度L 较小的增加,托辊轴直径d较小的减少都会使轴端的变形量y大幅增加。
而y 的大幅增加将加大轴承的轴线偏斜量(托辊用深沟球轴承的允许偏斜角仅为8′~16′),破坏轴承的使用条件,同时加大托辊的震动,降低使用寿命。
从以上的分析可以看出,托辊的承载力取决于轴的长度,特别是支撑长度和轴的直径。
这样,我们可以得出以下基本结论:1、加大托辊轴直径、减小支撑长度可以大幅提高托辊的承载力;2、在轴径和轴长相同的情况下,支撑长度越小,承载力越高。
四、托辊结构的优化设计结构优化设计的目的是:在使用同样资源的条件下,提高托辊的技术性能和使用寿命,满足先进输送机大运量、高速度、高寿命需求。
根据托辊的原理和我们现有制造水平,着重从以下几方面考虑托辊的结构优化,以求达到上述目标。
1、增强结构刚性,提高支撑效能l尽量降低支撑长度,图-2所示结构的支撑长度L1至少要比图-1所示结构的支撑长度L 减少5㎜以上。
l适当增加托辊轴直径,可以明显加强托辊轴的刚性。
由于图-2采用了1㎜以上的轴肩设计,则轴在同样受力条件下的变性量可比光轴相应地减小30%以上,而图-1所示的结构因需安装弹簧挡圈而必须在轴的两端切1mm深的槽,更是削弱了轴的刚性,从而降低了托辊的承载能力和使用寿命。
l在图-2所示的结构中,在装入了轴承、多唇式轴封和挡圈后,使用专用设备将轴承座、轴承、轴封和挡圈铆合在一起,形成了一个整体部件,从而更进一步增强了轴承座的强度与刚性。
2、减少零部件数量,提高可靠性概率在机械产品方面有有一个共识,即在同类产品中,零部件越少,可靠性越高。
零件多,意味着工序多,工序多,意味着出错的概率大。
与图-2的比较中可以看出,目前国内大多数托辊厂家采用图-1所示的迷宫式防尘结构,一只托辊的零部件数量多达20件,制造及装配工序冗长,很难达到较高的产品合格率。
而在图-2所示的结构中,由于事先在专用生产线上将轴承座、轴承、轴封及挡圈组装为一体(我们称之为托辊专用轴承组件),所以,该结构的托辊只由4个零部件组成,加工过程极为简单,产品一次合格率可达到100%。
3、提高制造精度,保证产品质量高质量的产品需要高精度的零件作保证。
现代输送机要求托辊运行平稳、旋转阻力低、使用寿命长。
为此,必须保证托辊轴、轴承座、轴封及管体具有较高的形状和位置公差,保证托辊的装配精度,同时要保证轴承的质量和润滑脂的质量。
特别是托辊的径向跳动量的增加将直接加大托辊所承受的动载荷,严重制约托辊的高速运行的能力。
另外,由于提高了冲压精度,图-2结构所示的轴承座轴向深度M1一般要比图-1结构中的M少10mm以上,可以减少冲压时的拉延量,提高了工作效率和产品质量。
4、改善轴封性能,解决托辊“呼吸”问题在正常的情况下,托辊的高寿命取决于轴承的高质量及其良好的运行状况。
为此,保证轴承工作空间的密封性由其重要。
由于托辊在工作中存在呼吸问题,即在运行时温度升高,托辊内的气体会膨胀逸出;在停运时温度降低,内部的气体会收缩,形成负压。
此时,若密封不好,会把外界密封口附近的气体或液体吸入体内。
这样多次反复,将使内部冷凝水等有害成份逐渐增多,促使润滑油失效,破坏轴承的工作环境,导致托辊内部腐蚀,降低托辊的寿命。
这一症状会随着托辊运转速度的提高而愈加严重。
图-1所示的迷宫密封,虽然设置了曲折的路径,但终究不是完全密封的,即使加满了润滑脂也会在呼吸作用下形成通路。
图-2所示的结构,由于采用了多唇式的完全密封结构,托辊内部与外界的通路被阻断。
况且,轴承座底孔和挡圈孔与托辊轴的间隙被控制在较小的范围内,也可以起到初级的密封作用。
另外,在托辊加工完成,经初期运转,轴承组件内被预先注满轴承部位的专用润滑脂有部分被挤入轴承组件与轴配合的各个部位,从而形成了由挡圈、多唇式轴封、轴承座底孔、托辊轴和充满于各缝隙间的润滑脂组成的多重密封,从而可以较好地解决由于托辊呼吸带来的许多问题。
这种结构设计的关键是要解决好多唇式密封圈的精度与材质的耐磨和稳定性问题。
目前英国有一家公司可以较好地解决这一问题,而国内类似的产品还不能满足要求。
五、提高托辊加工工艺可靠性的有效措施优秀的设计方案是优质产品的前提,而先进合理的工艺、工装、设备及监测仪器等是产品批量优秀的保证。
托辊生产工艺虽然相对简单,但在批量较大的情况下,要保证具有很高的一次产出合格率也并非易事,仍需要很好地探究。
为此,在以上产品优化设计的基础上,探讨如何将优秀的设计方案,变成批量整体优秀的产品。
根据相关理论和反复实践,以下几个方面是行之有效的:1、减少加工工序,降低累计误差托辊生产相对来讲,属于较为粗重的加工行业,其外形尺寸精度多以mm为单位,加之多年来国内绝大部分输送机带速较低,运量不大,对托辊的精度要求不高,即使不满足产品标准的要求也都可以凑合着用,多数加工人员对精度并不敏感。
对此,我们可以将托辊生产分成两段,即将高精度的核心部件——轴承组件单独组织专业生产;然后,将组装成一体的轴承组件作为一个零部件,投入到组装、焊接工序。
这样,托辊的组装与焊接将变得非常简单,控制环节大大减少,有效地降低了不同加工组装环节的累积误差。
2、选用直接组装定位基准,甩掉中间过程误差通常的托辊装配都采用多个零件次序组装,逐级定位的装配方式。
这样每次定位产生的误差必然会逐渐累积,使得最终产品的精度难以控制。
由于有了上述的改进设想,我们就有条件对托辊装配的定位方式进行重大改进,即设计一种专用的工装卡具,采用如图-2所示的管体端面焊接方式,以托辊轴两端外径为基准,直接与管体外径定位焊接,如图4所示。
这样,只要保证了轴的精度和工装卡具的精度,那图4么托辊的精度就完全可以得到保证。
由于采用了直接定位的方式,就可以甩掉中间环节产生的误差对最终托辊产品精度的影响,使产品精度易于控制。
其中:1管体外径定位套,2轴承组件,3托辊轴,4管子,5轴外径定位压盘,6主轴。
3、减少人工控制环节,提高工艺稳定性为了实现托辊生产高效、稳定、便捷的目标,提高各生产环节的自动化程度,减少人工控制环节至关重要。
为此,上海高罗输送装备有限公司与其它厂家合作,已成功地开发了CO2气体保护自动定位双端焊接机。
经多个批次,上万只托辊的实际检验,证明效果显著,按MT821-1999标准检测,平均一次产出合格率高达99%,这是其它传统工艺所无法达到的。
六、结束语由于托辊结构的优化,工艺可靠性及稳定性的提高,大批生产高承载、高速度、高寿命的优质托辊变得容易起来。
随着这些成果的广泛应用,必将对我国的托辊行业产生重大影响,为提高我国带式输送装备水平做出贡献。
参考文献:《机械设计手册》化学工业出版社作者简介:赵世军(1960-),男,高级工程师。
1982年毕业于华北工学院,现从事输送机械的制造与研究。
2005-1-27。
