LED手电筒驱动电路原理

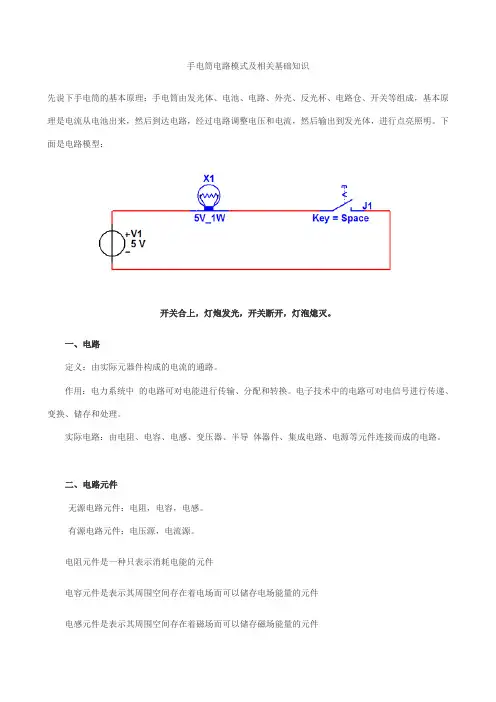

手电筒电路相关基础知识
手电筒电路模式及相关基础知识先说下手电筒的基本原理：手电筒由发光体、电池、电路、外壳、反光杯、电路仓、开关等组成，基本原理是电流从电池出来，然后到达电路，经过电路调整电压和电流，然后输出到发光体，进行点亮照明。
下面是电路模型：开关合上，灯炮发光，开关断开，灯泡熄灭。
一、电路定义：由实际元器件构成的电流的通路。
作用：电力系统中的电路可对电能进行传输、分配和转换。
电子技术中的电路可对电信号进行传递、变换、储存和处理。
实际电路：由电阻、电容、电感、变压器、半导体器件、集成电路、电源等元件连接而成的电路。
二、电路元件无源电路元件：电阻，电容，电感。
有源电路元件：电压源，电流源。
电阻元件是一种只表示消耗电能的元件电容元件是表示其周围空间存在着电场而可以储存电场能量的元件电感元件是表示其周围空间存在着磁场而可以储存磁场能量的元件三、电路模型实际电路可以用一个或若干个理想电路元件经理想导体连接起来模拟, 这便构成了电路模型。
四、发光体手电用的发光体有：LED、卤素灯、普通灯泡和氙气灯泡（分有钨丝充氙气的和只是充氙气的HID）等，其他手电不常用的发光体在这里就不说了。
至于我这里说明各个LED的亮度单位统一用流明（Lumens）标示，也就是通常说的光通量。
1、LED最近最流行的就是LED了，中文全名就是“发光二极管”，小功率的LED一般都是多头用在1AA或者3AA,这个我就不多说了，功率实在太小，家用还可以，不过户外就差多了，主要说说户外使用的3W以上的大功率吧，主要代表也是目前最流行的是美国CREE的LED,寿命长，根据厂家数据最高可到10万小时。
说说主要型号的参数：（1）P3 ，350mA 亮度73.9-80.6 Lumens，700mA 亮度119.7-130.6 Lumens（2）P4 ，350mA 亮度80.6-87.4 Lumens，700mA 亮度130.6-141.6 Lumens（3）Q2 ，350mA 亮度87.4-93.9 Lumens，700mA 亮度141.6-152.1 Lumens（4）Q3 ，350mA 亮度93.9-100.4 Lumens，700mA 亮度152.1-162.6 Lumens（5）Q4 ，350mA 亮度100.4-107 Lumens，最大电流1000mA（6）Q5 ，350mA 亮度107-114 Lumens，最大电流1000mA(可达220-250lm）虽然型号很多，我们最常用的也就是P4、Q2和Q5，其中现在最流行的莫过于Q5了，因为效率高，亮度大，电流可以到1A，亮度最高能到250流明。
LED手电筒驱动电路原理
1LED 手电筒驱动电路原理市场上出现一种廉价的LED 手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA 左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED 手电驱动电路原理图工作原理接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e 极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L 、VT2(c)极到e 极，流回电源负极，电源对L 充电，L 储存能量，L 上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L 的充电电流减小。
此时．L 上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L 上储存的能量释放，发光管上的电源电压加到L 上产生了自感电动势，达到升压的目的。
此电压足以使LED 发光。
制作高亮LED 灯几点注意事项1.焊接时烙铁最好断电，否则感应电压会击穿二极管。
有时带电焊接后能用，但用万用表测量二极管已漏电。
2.发光二极管最好是一个批次生产的，选用时要测量这个批次的发光二极管的电压，电流究竟多少才能达到最好发光效率。
3.每个二极管的电压不低于3.3伏，不高于3.5伏；电流在20至25毫安之间。
4.电源最好安装稳压二极管，因为差0.1伏，二极管的发光效率大大降低。
用电容降压的电源，接桥式整流装稳压二极管比较安全。
led手电筒工作原理
led手电筒工作原理
LED手电筒的工作原理是通过LED（发光二极管）产生光线。
LED是一种半导体器件，当正向电压施加在其结上时，电子
和空穴会在PN结附近的发射区域相遇并再结合，从而释放出
能量以产生光线。
相比传统的白炽灯泡，LED手电筒具有更
高的效率和较长的寿命。
当电池或电源连接到LED手电筒时，电流通过电路中的LED
元件。
由于LED本身具有半导体材料的特性，只有在正向电
压作用下才能产生发光效果。
因此，正向电压的施加使得电子从LED的负极流向正极，而空穴则从正极流向负极。
在PN
结的发射区域，电子与空穴相遇并再结合，释放出能量，产生光线。
LED手电筒通常配备了一个透镜或反射器，用于聚焦和导向
光线，使其能够以更远的距离照亮目标。
此外，手电筒还包含了一个开关控制电路，用于控制开关和调节亮度。
一些高级LED手电筒还可以提供多个亮度模式，以便根据需求调整照
明强度。
总结来说，LED手电筒的工作原理是通过正向电压激活LED
发光二极管，使其释放出光线。
配备透镜和反射器聚焦和导向光线，通过开关控制电路控制开关和亮度调节。
这些都使
LED手电筒成为一种高效、耐用且可靠的照明工具。
led手电筒工作原理

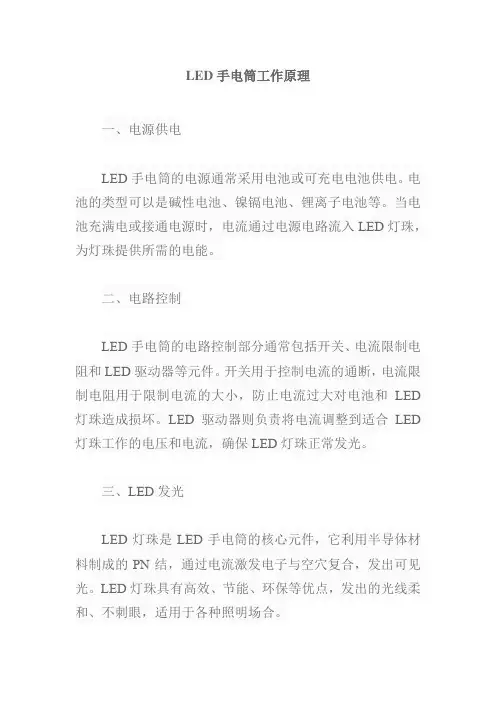

LED手电筒工作原理
一、电源供电
LED手电筒的电源通常采用电池或可充电电池供电。
电池的类型可以是碱性电池、镍镉电池、锂离子电池等。
当电池充满电或接通电源时，电流通过电源电路流入LED灯珠，为灯珠提供所需的电能。
二、电路控制
LED手电筒的电路控制部分通常包括开关、电流限制电阻和LED驱动器等元件。
开关用于控制电流的通断，电流限制电阻用于限制电流的大小，防止电流过大对电池和LED 灯珠造成损坏。
LED驱动器则负责将电流调整到适合LED 灯珠工作的电压和电流，确保LED灯珠正常发光。
三、LED发光
LED灯珠是LED手电筒的核心元件，它利用半导体材料制成的PN结，通过电流激发电子与空穴复合，发出可见光。
LED灯珠具有高效、节能、环保等优点，发出的光线柔和、不刺眼，适用于各种照明场合。
四、光学聚焦
为了使LED手电筒发出的光线更加集中、亮度更高，通常会采用透镜或反射器等光学元件对光线进行聚焦。
透镜可以使光线按照一定的方向汇聚，提高照明效果；反射器则可以将光线反射到需要照射的物体上，扩大照明范围。
综上所述，LED手电筒的工作原理是通过电源供电、电路控制、LED发光和光学聚焦等环节，将电能转化为光能，实现照明功能。
手电筒调光原理
手电筒调光原理
手电筒调光原理是通过改变电流或电压来调节发光二极管（LED）的亮度。
LED是一种半导体器件，它能够将电能转化为光能。
调光的过程中，控制LED的电流或电压，就可以改变LED的亮度。
在传统的手电筒中，LED通常由一个恒流驱动电路控制。
这个恒流驱动电路使用一个电阻来限制电流的大小，确保LED 正常工作。
调光的原理就是通过改变电阻的阻值来调整LED 的亮度。
当电阻的阻值变大时，电路中的电流减小，LED发出的光也会变暗。
反之，当电阻的阻值减小时，电路中的电流增大，LED发出的光会变亮。
现代手电筒通常会采用更先进的调光技术，如脉宽调制（PWM）。
脉宽调制是一种通过调整电流或电压的占空比来改变LED亮度的方法。
它利用高频率的开关来快速打开和关闭电路，使电流以一系列脉冲的形式传递到LED上。
通过改变脉冲的宽度和频率，可以产生不同亮度的光。
调光原理的具体实施方法会根据手电筒的设计而有所不同，但基本的原理是相似的。
通过改变电流或电压来控制LED的亮度，使手电筒在不同情况下能够提供合适的照明效果。
手电筒的灯光调节原理
手电筒的灯光调节原理
手电筒的灯光调节原理主要采用了电流调节和脉冲宽度调制两种方式。
手电筒内置了一个电路板，通过控制电路板上的元器件来调节灯光亮度。
1. 电流调节：手电筒内置了一个稳压电路，根据需要调节通过LED的电流大小来改变亮度。
通过改变电流的大小，LED的亮度也会相应变化。
这种调节方式比较简单，但对电池能源的利用不够高效。
2. 脉冲宽度调制（PWM调光）：这种调光方式是通过控制电流的短间隔脉冲来模拟不同亮度的灯光。
调光电路会快速开关电流，使得灯光的亮度在人眼中看起来连续变化。
通过调节脉冲的频率和占空比（脉冲高电平占总周期的比例），可以实现灯光的无级调节。
脉冲宽度调制方式具有能量效率高、调光范围广等优点，是目前较为常用的调光方式。
总结来说，手电筒的灯光调节主要通过电流调节和脉冲宽度调制这两种方式实现，根据需要调整电路中的元器件、电流或脉冲参数，来达到控制灯光亮度的目的。
手电筒发光工作原理
手电筒发光工作原理手电筒是一种常见的便携式照明工具，可以为我们提供照明和照明的功能。
在黑暗环境中，手电筒会发出明亮而稳定的光线，让我们能够看清周围的环境。
那么，手电筒是如何发光工作的呢？本文将介绍手电筒的工作原理。
一、电源供电手电筒的正常工作需要电源供电。
通常情况下，手电筒采用干电池作为电源。
当干电池安装到手电筒内部时，电池的正极与手电筒的正极相连，电池的负极与手电筒的负极相连。
通过这种连接方式，电源会为手电筒提供必要的电能。
二、电路控制手电筒的发光工作需要一个电路来控制电能的流动。
典型的手电筒电路由多个部分组成，包括开关、电源连接部分、电流调节器等。
开关起到控制电路开关的作用，可以将手电筒的电路打开或关闭。
电池连接部分将电池与电路连接起来，使电能能够在电路中流动。
电流调节器用于控制电流的大小，以确保手电筒的亮度稳定。
三、LED发光二极管手电筒的关键组件是LED发光二极管。
LED是一种固态光源，具有高效能、长寿命、低能耗等优点。
在手电筒中，LED发光二极管通过连接电路，将电能转化为光能。
当电路通电时，正极从电池流入LED的正极，负极从LED的负极流出，形成电流回路。
这时，LED发光二极管内部的半导体材料会发生光致发光现象，发出可见光。
四、反射器为了提高手电筒的光亮度和光线聚集效果，手电筒通常还会配备一个反射器。
反射器位于LED和手电筒外壳之间，其形状设计能够将LED发出的光线聚焦在一个方向上，形成一束明亮的光线。
反射器通常采用金属材料制成，以达到更好的反射效果。
五、外壳设计手电筒的外壳设计旨在保护内部部件，并提供人性化的使用体验。
手电筒的外壳通常由金属或塑料材料制成，具有耐用性和轻便性。
外壳上还会设计开关按钮，用于控制手电筒的开关状态。
一些手电筒还配备手柄，以方便携带和握持。
总结：手电筒发光的工作原理主要包括电源供电、电路控制、LED发光二极管、反射器和外壳设计。
电源提供电能，电路控制电能的流动，LED发光二极管将电能转化为光能，反射器提高光亮度和聚集效果，外壳设计提供保护和使用便利。
手电 led 原理
手电 led 原理
LED手电原理
LED手电的原理是基于发光二极管（Light Emitting Diode，缩写LED）的发光原理。
发光二极管是一种能够将电能转换为光能的电子元件。
LED由PN结组成，其中P型半导体（阳极）和N型半导体（阴极）通过电流连接。
当电流通过PN结时，电子和空穴结合并释放出能量。
这些能量以光的形式被发射出来。
对于LED手电而言，其内部电路通常由电池、驱动电路和LED组成。
电池提供电源，驱动电路则负责将电池输出的直流电转换为适合LED工作的电流和电压。
LED作为光源，发出强光。
在LED手电开关打开后，电流通过驱动电路进入LED芯片，激活发光。
LED芯片的材料决定了发出的光的颜色。
常见的LED手电光源颜色有白光、黄光、红光等。
与传统的白炽灯或荧光灯相比，LED手电具有许多优势。
首先，LED具有更高的光效，即能够以更低的能量消耗产生更亮的光。
其次，LED寿命较长，一般可达数万小时，远远超过传统光源。
此外，LED还具有更小的体积、良好的抗震性能和快速的响应速度等特点。
总的来说，LED手电利用发光二极管的发光原理实现高效、长寿命的照明效果，所以在现代照明领域得到了广泛应用。
led驱动电路工作原理
led驱动电路工作原理
嘿呀！今天咱们就来好好聊聊“LED 驱动电路工作原理” 这一神奇的话题！
首先呢，咱们得知道啥是LED 驱动电路呀？哎呀呀，简单来说，它就是让LED 灯能正常发光、稳定工作的关键所在呢！
那它到底是咋工作的呢？哇！这可就有讲究啦！1. 电源供应部分，这就好比是电路的“粮仓”呀！给整个电路提供能量，让它有足够的动力去干活儿。
要是电源供应不稳定，那可就糟糕啦，LED 灯说不定就一闪一闪的，甚至不亮呢！你说吓人不吓人？
2. 控制电路部分呢，这就像是个聪明的“指挥官”！它能根据各种情况来调整电流和电压，保证LED 能发出合适的光。
比如说，环境亮度变化了，它就得赶紧调整，让LED 灯的亮度跟着变，多神奇呀！
3. 还有保护电路这一块儿，哎呀呀，这可太重要啦！它能防止过流、过压、过热这些情况的出现。
要是没有它，一旦电路出了问题，LED 灯可能就会被烧坏，那损失可就大啦！
再来说说电流调节这方面，哇！这可是个精细活儿。
得让电流稳定在一个合适的范围，不然LED 灯的寿命可能就会大大缩短。
你想想，刚买的灯没多久就坏了，多郁闷呀！
而且呀，不同类型的LED 驱动电路还有不同的特点呢！比如说，恒流驱动电路能保证电流一直稳定，恒压驱动电路呢，则能让电压保持不变。
哎呀呀，这里面的学问可多着呢！
总之呢，LED 驱动电路的工作原理可真是复杂又精妙！它就像
一个默默工作的小卫士，守护着咱们的LED 灯，让它们能正常发光，给我们带来光明和便利。
哇！是不是很厉害呀？。
1.5V LED手电筒制作电路图
1.LED高亮发光二极管具有节能、寿命长、高亮度等优点。
非常受欢迎，因此我就在这里介绍怎么样使用发光LED制作1.5V的手电筒，供初学都参考。
制作元器件：1、电路磁环选用T9*5*3/2K，也可用T10*6*5等，在废弃的电子镇流器上也可寻到，用0.3mm漆包线双线并绕20T，按图中同名端连接。
R1用1/4W碳膜电阻1K，TR1选8050或9014，D1选4937、4148或107，C1用普通电解电容47UF,D2 LED选用高亮白色发光二极管，电路板可用万能或塑料板。
1.5V LED手电筒制作电路图2.市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
led手电筒电路图详解
led手电筒电路图详解led手电筒电路图详解LED手电筒是以LED（发光二极管）为光源的一种新型手电筒。
因为LED具有高亮度、低功耗、寿命长、尺寸小等特点，所以是随身照明的理想选择。
强光手电筒电路图这个电路大致可以分为三部分：1、整流降压部分；2、电池；3、发光回路部分1、整流降压部分由AC1、AC2、R1、C1、D1-D4、R及交流指示灯组成。
220V交流电源接AC1、AC2。
经R1、C1分压后得到约6V的交流电压。
经桥式整流后在电池的负极和正极之间得到约4.2V的直流电压。
2、电池部分工作状态有3种：充电、放电、不充也不放。
（1）如果插上交流电，电池两端接反极性电压且大于电池放电电压，电池就处于充电状态（不管开关有没有闭合都充电）。
（2）不插交流电、闭合开关，发光回路接通，灯亮，电池放电。
（3）如果不插交流电，断开开关，电池不充电也不放电。
3、发光回路由开关、白光发光二极管及其限流电阻与电池共同组成。
只要开关闭合灯就亮。
插交流电由交流供电，否则由电池供电。
这个简单，C1是限流电容，R1是C1的泄放电阻（防止在拔掉插头后，C1的残存电压通过插头电人），D1～D4构成了桥式整流，将C1限流后的交流变为了直流，然后送给电池充电，因为电池的存在，所以限流后的电压不会低于电池电压（相当于稳压作用），考虑到二极管的降压作用，因此才有了D1那端为6V电压的缘故。
LED10及330欧电阻是充电指示灯。
至于灯后面的部分，就是5组LED加限流电阻构成的照明电路，没什么特别的。
其实，严格地说那个电容不是降压电容，而只是限流，降压还需要配合后面的稳压二极管等。
但是，人们通常喜欢将这个电路叫“电容降压”电路。
强光手电筒电路图如果AC2电压高，电流经D4、电池、D2再到AC1。
如果AC1电压高，电流经D1、电池、D3再到AC2。
因此，不管AC几高，总是上边的电压高，都变成了上正下负，即实现了整流。
如果没D2，那么当AC1电压高的时候，会通过D3直接向AC2短路。
手摇电筒原理
手摇电筒原理手摇电筒是一种便携式照明设备，它利用人力手摇产生电能，从而驱动LED灯发光。
它的原理是通过机械能转换为电能，是一种环保节能的照明工具。
手摇电筒的原理主要包括以下几个方面：1. 电磁感应原理。
手摇电筒内部通常包括一个线圈和一个永久磁铁。
当手柄被旋转时，永久磁铁在线圈内产生磁场变化，从而引起线圈内感应电流的产生。
这个感应电流会被储存在电容器中，以供LED灯发光使用。
2. 机械能转换。
手摇电筒的手柄通过齿轮和发电机相连，当手柄被旋转时，齿轮会带动发电机转动，从而产生电能。
这种机械能转换的原理使得手摇电筒不需要外接电源，只需人力旋转手柄即可产生电能。
3. 储能装置。
手摇电筒内部通常还包括一个电容器或者锂电池，用于储存通过手摇产生的电能。
这些储能装置可以将电能储存起来，以供LED 灯发光使用。
这种设计使得手摇电筒可以在停止手摇后继续发光一段时间，提高了其实用性。
4. LED发光原理。
手摇电筒通常采用LED作为光源，LED灯是一种半导体发光器件，具有高亮度、低能耗、寿命长等优点。
当储存的电能通过电路供给LED灯时，LED灯会发光，从而实现照明的功能。
手摇电筒的原理简单而有效，通过人力旋转手柄产生电能，再通过储能装置和LED发光原理实现照明。
它不需要外接电源，操作简单方便，同时也具有环保节能的特点。
因此，手摇电筒在户外露营、紧急救援、停电照明等场景中具有重要的作用。
总之，手摇电筒的原理是基于电磁感应、机械能转换和LED发光原理的，通过这些原理的相互作用，实现了便携式照明设备的功能。
希望本文所述的手摇电筒原理能够对您有所帮助。
LED手电筒原理剖析
一款可充LED手电筒，故障为不发光，充电时指示灯亮。
打开外壳，观察电路并绘出电路图（见图1）原理分析：当开关K置于“1”的位置时为克电状态，AC220V经C、R1限流降压，经D1-D4整流为电池E充电，R2、LED1为充电指示电路。
当K置于“2”时，电池E为R3、LED6提供电流，使LED6发光，手电筒为弱光照射。
当K置于“3”时，E 为R4、LED2～LED5提供电流，LED2～LED5发光，手电筒呈强光照射。
图中电阻皆为，LED 1为红色指示二极管，LED2～LED6为白光照明二极管。
故障检修：根据分析，充电电路正常，故障在电池E或发光部分。
测量电池电压为0V，把开关K置于“4”为E充电，测量充电电流为25mA，正常。
断电测量LED2～LED6，发现LED6有轻微短路，加5V电源测试不发光。
经分析认为，由于LED6不发光，用户在使用手电筒时把开关K置于“3”位置照明，使用完毕后顺手把开关退至“2”，认为把灯关掉了，其实LED6在不发光的状态下也在轻微耗电。
当用户再开灯时（K置于“3”）发现光照不足或不发光，就顺手关掉（K置于“2”）进行充电。
可想而知，当开关K置于“2”时不但不能给电池E充电，而且还把E内部电量全部耗完，所以就出现了检测时电池电压为。
V而充电电流正常的奇怪现象。
由于手头没有多余的照明LED，就把电路稍作改动使用户正常使用，摘掉R3，把K“1”、“2”焊点短路，这样不管K置于“1”或置于“2”位置，手电筒皆可正常充电。
提示：最好不要换新LED6，因R3设置不合理，恐再次烧毁LED6。
同时本电路因没有稳压装置，充电时间不可过长，不宜超过24小时。
强光手电筒电路原理
强光手电筒电路原理
强光手电筒电路原理是利用电池提供电源，通过电路将电能转化为光能的原理。
手电筒的电路一般包括以下几个主要部分：
1. 电池：手电筒通常使用干电池或充电电池作为电源，提供直流电流。
2. 开关：手电筒通常配有一个开关，用于控制电路的开关状态，从而控制手电筒的开关。
3. 发光二极管（LED）：手电筒使用LED作为光源，LED是
一种半导体器件，能够将电能转化为光能。
LED有正负级别，当电流从正级流向负级时，会发出可见光。
4. 电流调节电路：为了保证LED的正常工作和寿命，手电筒
通常会配备一个电流调节电路。
该电路用于控制电流的大小，以保持LED的亮度稳定。
基本工作原理如下：
1. 当手电筒的开关处于关闭状态时，电路断开，电流无法流通，手电筒不工作。
2. 当手电筒的开关处于打开状态时，电池的正负极相连，电流开始流通。
3. 电流从电池的正极流向电流调节电路，经过调节后进入发光二极管。
4. 电流进入发光二极管后，经过二极管材料内部的PN结，电子和空穴结合，释放出能量，发出可见光。
5. 手电筒的亮度取决于电流调节电路控制的电流大小，电流越大，亮度越高。
需要注意的是，手电筒电路可以根据不同的设计和用途进行调整和优化，例如带有变焦功能的手电筒可能还包括一组透镜和反射镜组件，用于将光线聚焦或扩散。
两种可充电LED手电筒电路原理与维修
两种可充电LED手电筒电路原理与维修最早面市的可充电手电筒，是采用聚光小电珠或充有保护气体的小电珠，因其耗电较大(一般在250mA-750mA之间)而趋于淘汰。
后来换用(或自行改装)高亮度白光LED灯，耗电大大减少(单只耗电约30mA)。
近期大量面市的多为采用草帽形高透明度树脂封装的高亮度白光LED灯，其封装的顶部曲率大(直径8mm)散射小；发光二极管管芯距封装顶部只有2mm，所以透光损耗小、透光率高；再加上多只排射和采用镀膜抛物曲面反射杯，使光照趋于直线、集中，照度大大增强。
而且耗电小(单只LED工作电流为20mA)、寿命长。
一、雅格YG-3148可充电手电筒1．电路原理：该型为广东汕头产双二灯手电筒，外形时尚，具有双灯或四灯可调照明。
测绘电路见图1所示(供参考)。
推伸式插头插入AC220V市电后，经C1(CL21型电容)降压，D1—D4整流给GB充电。
AC电压正半周时LED1不亮；负半周时经R2限流点亮，指示灯正在对电池充电。
GB为07102型密封式4．5V 微型蓄电池组，容量400mAh。
由于无充电限压断电控制功能，故限时(不大于8小时)充电。
充满电后拔出并收缩电源插头(此时C1经R1放电)。
将S推接至双灯位时，LED2、LED3亮，据称可连续照明14小时；若S推接至四灯位，LED2-LED5全亮，据称可连续照明7小时。
2．故障检修：使用日久后，LED2-LED5时亮时不亮。
查线路无断线和虚焊，测GB电压稳定，判断为S不良。
该开关虽为双刀三位，但焊接脚只有2x3端，三挡转换功能在于内部特殊结构。
购不到原型开关，改用尺寸相同的双刀二位拨动开关代换后能稳定点亮，但只能4灯同时亮熄。
二、盛盛XS-317-A-B型可充手电筒1．电路原理：该型为具有抛物反射杯三灯LED可充手电筒，电路采用直接搭焊无电路板，装焊质量较差。
测绘电路见图2所示(箭头前电路同图1“GB”左边)。
GB也是一种4．5V 400mAh蓄电池，但无型号且密封性不够好。
用1.5v电池的LED手电筒，他是怎样给LED增压的？
用1.5v电池的LED手电筒，他是怎样给LED增压的？LED手电筒用的白光LED灯珠的工作电压一般在3V左右，对于采用一节干电池的LED手电筒，里面是通过升压电路将1.5V电池电压升高来点亮白光LED灯珠的。
这种手电筒用的升压电路有分立元件和专用IC升压两种，下面我们分别介绍一下这两种电路的升压原理。
▲ 三极管分立元件构成的升压电路。
上图是一个NPN型三极管构成的简易升压电路。
三极管Q1与电感L1和L2构成一个电感反馈式振荡电路，电路工作时，Q1工作于开关状态，当其导通时，1.5V电源通过L1及Q1的c-e两极对L1充电蓄能；当Q1截止时，L1两端产生的感生电压与电池电压叠加后通过D1给电容C1充电，使其两端电压高于1.5V电池电压，这样即可点亮3V的白光LED灯珠。
这种简单的分立元件升压电路在一些廉价的1.5V的LED手电筒里较常用，一般三极管多选用SOT-23封装的贴片三极管。
▲低压LED手电筒专用升压IC。
现在有很多的低压LED手电筒都选用专用的升压IC来点亮白光LED灯珠。
上图是一款采用专用的YX8121升压IC设计的低压LED手电筒升压电路。
该IC采用SOT-23封装，外形与9013贴片三极管一样，其工作原理与上述的三极管分立元件升压电路相似，不同的只是该IC将振荡电路及整流二极管皆集成在了内部，使用时只要外接一个升压电感线圈即可点亮白光LED灯珠，电路更简洁一些。
若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。
想要了解更多电子电路，电子DIY ，欢迎您的关注！这个问题很容易去解释，例如下图的LED 小手电筒，它的功率不大，对电流要求不大。
LED工作电压3.2V左右，1.5V电池是经过变频升压电路，将电压1.5V升为3.2V左右供电的。
主要就是把1.5V电池升压到3.3V给LED 供电，它的供电电路一般都是下图那样只需要一个肖特基二极管，电感，电解电容和BL8530就可以实现。
LED手电筒——电子科技制作案例
LED手电筒——电子科技制作案例LED手电筒以其发光效率高、耗电量小、寿命长，受到千家万户的青睐。
这里介绍一种只用一节1.5V干电池供电的超高亮度LED发光电路，把它安装到普通两节5号干电池供电的手电筒内，可将普通手电筒改造升级为高效省电的LED手电筒。
由于电路所采用的自激振荡反激式直流变换器，其原理与照相机电子闪光灯、荧光灯电子镇流器等电路的原理有一定的相通之处，读者通过完成这一制作，对于上述电路的学习也会有一定的帮助。
弄懂工作原理高效省电的LED手电筒电路如图10-1所示。
整个电路仅用了一节1.5V干电池G供电，由于白色发光二极管VD2的导通电压通常为2.8～3.6V，要想用一节1.5V干电池G直接去点亮是根本不可能的事情，所以必须得采用中间环节——直流升压电路，只有将1.5V电压升高到3V以上，才能点亮白色发光二极管VD2。
图10-1 高效省电的LED手电筒电路图升压电路具体由高频脉冲振荡器和整流电路两部分组成。
晶体三极管VT、电阻器R、高频脉冲变压器T的线圈L1及L2等构成了高频脉冲振荡器，将干电池G提供的1.5V直流电逆变成为高频脉冲交流电，并经脉冲变压器T升压后从其线圈L3两端输出高频脉冲交流电。
该高频脉冲交流电经晶体二极管VD1整流、电容器C滤波后，输出≥2.8V的直流电压，驱动白色发光二极管VD2发光。
实际上，这里的高频脉冲振荡器和整流电路组成了一个典型的自激振荡反激式直流变换器。
其具体的工作过程是：闭合电源开关SA，干电池G通过线圈L2和电阻器R向晶体三极管VT提供基极电流Ib，VT开始导通，集电极电流IC增大。
由于线圈L1（注意：线圈旁边的黑点表示同名端）串接在VT的集电极回路中，电感中电流不能突变，所以IC开始按指数规律上升，线圈L1上的电压极性为上负下正。
随着线圈L1中的电流逐渐增大，脉冲变压器T的磁通也增大，这会在线圈L2中感应出上负下正的电压，这个电压使得VT的Ib进一步增大，导致IC又进一步增大。
急救用品手电筒的作用原理
急救用品手电筒的作用原理急救用品手电筒是一种便携式照明装置，广泛用于急救、outdoor活动、露营、探险等场合。
手电筒是基于电池驱动的，通过发光二极管（LED）作为光源来提供照明。
下面将详细描述急救用品手电筒的作用原理。
1. 电池供电急救用品手电筒的电源通常是电池，常见的是干电池或充电电池。
当电池与电路连接后，正极与负极之间会形成封闭的电流回路，使电流能够在电路中流动，从而提供能量给手电筒。
2. 电路设计手电筒的电路设计包括电源电路、控制电路和发光电路三部分。
其中，电源电路用于将电池提供的电流转换为适合手电筒正常工作的电流。
控制电路用于控制手电筒的开关、调光和闪烁等功能。
发光电路用于控制发光二极管的工作，使其能够发出白光。
3. 发光二极管（LED）发光二极管（LED）是用于提供照明的主要元件。
它是一种半导体器件，在电流通过时会发出可见光。
与传统的白炽灯相比，LED具有高亮度、高能效、长寿命和抗震动等优点，因此被广泛应用于手电筒中。
4. 光源发光当电流通过LED时，电能被转化为光能，LED开始发光。
LED中的半导体材料会发生光致电致发光效应，使导带中的电子与价带中的空穴再结合，释放出光子能量。
根据半导体材料的不同掺杂，可以产生不同颜色的光，如白光、红光、蓝光等。
5. 光的散射和聚焦手电筒内部通常会使用反射器来改变光线的行进方向。
反射器上有一面光滑的弧形面，当光线达到反射器时，会发生光的反射，使光线在一个特定的方向上聚焦和扩散。
这样，手电筒可以通过调整反射器的形状和材料，从而实现不同的照明效果，如聚光和散射。
6. 灯罩为了保护LED免受损坏，并提供视觉舒适度，手电筒通常会在LED前面安装一个灯罩。
灯罩采用透明或半透明的材料制成，使光线可以穿过，并均匀散射出去，避免过强的光线直接刺激眼睛。
7. 功率调节手电筒通常会设计有不同的亮度模式和调光功能，以满足不同场景的需求。
通过控制电路的设计，可以调节电流的大小，从而改变LED的亮度。
LED手电筒电路
LED手电筒电路
22012131叶敏设计初衷：一般的小型手电筒通常存在的问题是电池寿命太短。
据统计，普通的手电筒耗电量大约为2W。
而图中所示的LED 手电筒所消耗的电量仅仅只有24mW，而这就意味着，4节普通的5号碱性电池就可提供超过80次的照明服务，也就是说手电筒可持续使用近1个月。
当然，在如此低的功率下手电筒的亮度确实很有限，但是用于普通行路时照明已是足够。
LED手电筒的核心是一个7555时基集成电路（不能够使用普通的555时基集成电路）以及一个白色的发光二极管（工作时发出的亮度大约为400mcd，这样当光线聚焦时，可照亮30米远的物体）。
聚焦的办法是在LED的前面安装一个短焦距的聚焦透镜。
如果希望使用其他的电压值，必须修改电阻R3的值，使用9V电压时所对应的R3阻值为470欧；使用12V电压时所对应的R3阻值为560欧
设计思路：本次设计灵感来源于施密特触发器，以7555时基集成电路（工作电压：3~18V，输出驱动电流：200mA）为基础，通过按钮的开关来调整电位的高低（下图为555定时器的功能表），以达到控制输出端的目的。
电子线路原理图：
PCB版图：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
LED 手电筒驱动电路原理
市场上出现一种廉价的LED 手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA 左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED 手电驱动电路原理图
工作原理
接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e 极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L 、VT2(c)极到e 极，流回电源负极，电源对L 充电，L 储存能量，L 上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L 的充电电流减小。
此时．L 上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L 上储存的能量释放，发光管上的电源电压加到L 上产生了自感电动势，达到升压的目的。
此电压足以使LED 发光。
制作高亮LED 灯几点注意事项
1.焊接时烙铁最好断电，否则感应电压会击穿二极管。
有时带电焊接后能用，但用万用表测量二极管已漏电。
2.发光二极管最好是一个批次生产的，选用时要测量这个批次的发光二极管的电压，电流究竟多少才能达到最好发光效率。
3.每个二极管的电压不低于3.3伏，不高于3.5伏；电流在20至25毫安之间。
4.电源最好安装稳压二极管，因为差0.1伏，二极管的发光效率大大降低。
用电容降压的电源，接桥式整流装稳压二极管比较安全。
用电容降压直接供电，会造成一个发光二极管损坏，全部二极管击穿。
普通烙铁改恒温烙铁最简单方法！
我们维修人员，当业务繁忙时，烙铁必须不停工作，一不小心，烙铁变红，而后烧坏！本人介绍技改方案，保证
2 日夜不拔电烙铁都能可靠工作，方法如下（用50W 为例）：
1，剪断烙铁任意一根电源线；
2，取一个3微法风扇电容，串联在烙铁回路里；
3，取一个床头手捏开关，并联在电容两端即可！
工作原理：在一般情况下，开关关闭，220V 经电容降压后给烙铁供电，此时，烙铁工作在正好使用状态，可以随时焊接一般焊点，不使用时也不会过热；当真正需要焊大焊点时，把开关接通，烙铁就工作在高温状态；焊完大焊点，再关闭开关（一般开关都是关闭状态）。
以上技改很实用，请大家现在就耽误几分钟行动吧！
电子制作工具使用经验分享（图）
3。
