第七章 电子光学基础
可见光的聚焦成像是利用光在两种不同介质中折射率 的不同而产生折射完成的，对于电子来说亦必须有同样 的透镜来约束它，才能为我所用。 (1) 静电透镜
带有负电性的电子在电场中运动，受到电场力的作用，在电 场力的作用下，其方向将发生偏转，它在电场等位面上的特征， 就如同光线在玻璃面上的折射一样，可以使电子束聚焦。
现在你正浏览到当前第五页，共二十六页。
若样品上有两个物点S1、 S2通过透镜成像，在像平面 上会产生两个Airy斑S1’、 S2’。
如图，如果这两个Airy斑相 互靠近，当两个光斑强度峰间 的强度谷值比强度峰值低19％ 时(把强度峰的高度看作100 ％)，这个强度反差对人眼来 说是刚有所感觉。
也就是说，这个反差值是人 眼能否感觉出存在S1’、S2’两
7.3.1 电子的波长
前面曾经谈到电子的特性，即： (1) 易产生，尺寸小；
(2) 易控制，加速快，等。
根据德布罗意假说，运动着的粒子亦具有波粒二象性， 其波长为：
电子波长与加速电压 之h 间的h 关系为：
： A ，V： 伏
p m
12.25
V
现在你正浏览到当前第八页，共二十六页。
7.3.2 电磁透镜
现在你正浏览到当前第十五页，共二十六页。
(三) 色差 定义：色差是由于入射电子波长(或能量)的非单一性
所造成的像差。
解决方案：稳定电压 减薄样品－减少非弹性碰撞的电子
图7－8 色差形成示意图
现在你正浏览到当前第十六页，共二十六页。
(四) 分辨本领
由前面对光学显微镜的讨论可知，一个光学系统的分辨 本领为：
解决方案：
缩小孔径角， 因为球差和孔 径半角成三次 方的关系。
现在你正浏览到当前第十四页，共二十六页。
带有负电性的电子在电场中运动，受到电场力的作用，在电 场力的作用下，其方向将发生偏转，它在电场等位面上的特征， 就如同光线在玻璃面上的折射一样，可以使电子束聚焦。
现在你正浏览到当前第五页，共二十六页。
若样品上有两个物点S1、 S2通过透镜成像，在像平面 上会产生两个Airy斑S1’、 S2’。
如图，如果这两个Airy斑相 互靠近，当两个光斑强度峰间 的强度谷值比强度峰值低19％ 时(把强度峰的高度看作100 ％)，这个强度反差对人眼来 说是刚有所感觉。
也就是说，这个反差值是人 眼能否感觉出存在S1’、S2’两
7.3.1 电子的波长
前面曾经谈到电子的特性，即： (1) 易产生，尺寸小；
(2) 易控制，加速快，等。
根据德布罗意假说，运动着的粒子亦具有波粒二象性， 其波长为：
电子波长与加速电压 之h 间的h 关系为：
： A ，V： 伏
p m
12.25
V
现在你正浏览到当前第八页，共二十六页。
7.3.2 电磁透镜
现在你正浏览到当前第十五页，共二十六页。
(三) 色差 定义：色差是由于入射电子波长(或能量)的非单一性
所造成的像差。
解决方案：稳定电压 减薄样品－减少非弹性碰撞的电子
图7－8 色差形成示意图
现在你正浏览到当前第十六页，共二十六页。
(四) 分辨本领
由前面对光学显微镜的讨论可知，一个光学系统的分辨 本领为：
解决方案：
缩小孔径角， 因为球差和孔 径半角成三次 方的关系。
现在你正浏览到当前第十四页，共二十六页。
《电子光学基础》课件
02
电子光学中的基本现象
电子的波动性
总结词
电子的波动性是指电子在空间传播时表现出的波动特征，与光的波动性类似。
详细描述
电子的波动性是电子的一种基本属性，类似于光波。电子在空间中传播时，其 波前、波长、频率等波动特性与光波相似。这一特性在电子光学中具有重要意 义，是理解电子在物质中传播行为的基础。
数据分析
通过统计、拟合、图像处理等方法，提取有用的信息和特征。
结果解释
结合理论模型和实验条件，解释实验结果，得出科学结论。
05
电子光学的发展趋势与展 望
新型电子光学器件的研发
01
总结词
02
详细描述
随着科技的不断发展，新型电子光学器件的研发成为电子光学领域的 重要趋势。
新型电子光学器件如量子点、二维材料等具有优异的光电性能，在光 电器件、太阳能电池、光电探测器等领域具有广泛应用前景。
应用领域
电子束曝光系统在微电子制造、纳米科技、光子学等领域有广泛应用 。
电子束能量分析器
电子束能量分析器概述
电子束能量分析器是一种用于测量电子束能量的设备。
工作原理
电子束能量分析器利用电子光学透镜将电子束聚焦到一个 能量分析器上，通过测量不同能量的电子束的强度分布， 可以计算出电子束的能量分布。
应用领域
通过观察和分析透射束的强度和相位信息，测量样品的形貌和
晶体结构。
扫描电子显微镜（SEM）法
02
通过观察和分析扫描束的强度信息，测量样品的表面形貌和元
素分布。
电子能量损失谱（EELS）法
03
通过测量电子在样品中损失的能量，分析样品的化学成分和能
级结构。
电子光学实验中的数据处理与分析
电子光学基础(精简版)
无论像平面在什么位置，都不能得到一 清晰的点像，而是一个一定大小的弥散 圆斑。
31
1.球 差
正球差—远轴区对电子束的会聚能力比近轴区 大。
负球差—远轴区对电子束的会聚能力比近轴区 小。
2014年11月3日
32
球差最小弥散圆：在P'P''间某一位置可获得最小的
弥散圆斑。
r 最小弥散圆半径为：
sm
紫外线（100-400nm）： λ=275nm， r≌ 100nm X射线（0.1-100nm）：难以改变方向、折射、聚焦成像 电子束： λ=0.0388‾0.00087nm r=0.1nm
电子在电、磁场中易改变运动方向，波长短，分辨率高。
2014年11月3日
8
2.电子光学与几何光学的异同
透射电子显微镜（TEM） 扫描电子显微镜（SEM） 电子探针（EPMA）
2014年11月3日
2
• 电子显微分析的特点：
放大倍数高： 5倍 ‾ 100万倍；且连续可调； （现代TEM可达 200万倍 以上）
分辨率高：0.2‾0.3nm （现代TEM线分辨率可达0.104‾0.14）
是一种微区分析方法：能进行nm尺度的晶体结 构、化学组成分析
1924年，德布罗意提出： • 运动着的微观粒子（如中子、电子、离子等）具有波粒二 象性； • 运动着的微观粒子伴随一个波——德布罗意波； • 这种波的波长与粒子质量、速度的乘积成反比。
能量E h h c
动量P h
2014年11月3日
10
（2） 电子波的波长（若微观粒子为电子——电子波）
例如：轴对称磁场系统(通电流的圆柱形线圈)
• 短线圈磁透镜 • 包壳磁透镜 • 极靴磁透镜 • 特殊磁透镜
31
1.球 差
正球差—远轴区对电子束的会聚能力比近轴区 大。
负球差—远轴区对电子束的会聚能力比近轴区 小。
2014年11月3日
32
球差最小弥散圆：在P'P''间某一位置可获得最小的
弥散圆斑。
r 最小弥散圆半径为：
sm
紫外线（100-400nm）： λ=275nm， r≌ 100nm X射线（0.1-100nm）：难以改变方向、折射、聚焦成像 电子束： λ=0.0388‾0.00087nm r=0.1nm
电子在电、磁场中易改变运动方向，波长短，分辨率高。
2014年11月3日
8
2.电子光学与几何光学的异同
透射电子显微镜（TEM） 扫描电子显微镜（SEM） 电子探针（EPMA）
2014年11月3日
2
• 电子显微分析的特点：
放大倍数高： 5倍 ‾ 100万倍；且连续可调； （现代TEM可达 200万倍 以上）
分辨率高：0.2‾0.3nm （现代TEM线分辨率可达0.104‾0.14）
是一种微区分析方法：能进行nm尺度的晶体结 构、化学组成分析
1924年，德布罗意提出： • 运动着的微观粒子（如中子、电子、离子等）具有波粒二 象性； • 运动着的微观粒子伴随一个波——德布罗意波； • 这种波的波长与粒子质量、速度的乘积成反比。
能量E h h c
动量P h
2014年11月3日
10
（2） 电子波的波长（若微观粒子为电子——电子波）
例如：轴对称磁场系统(通电流的圆柱形线圈)
• 短线圈磁透镜 • 包壳磁透镜 • 极靴磁透镜 • 特殊磁透镜

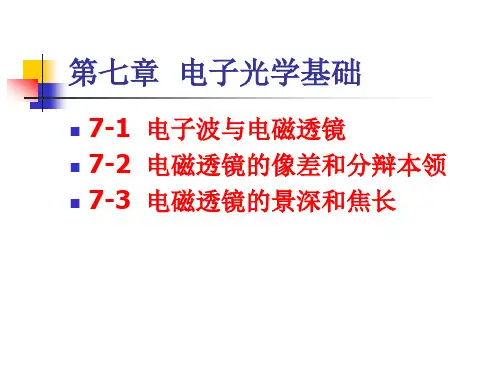

13 电子光学基础
