阻抗匹配的另一种思路
阻抗匹配的原理及应用
阻抗匹配的原理及应用1. 阻抗匹配的定义在电子电路设计中，阻抗匹配是指将输入和输出电路的阻抗调整为互相匹配的过程。
阻抗匹配可以使信号在电路之间传输时最大限度地传递能量，减少能量反射和损耗。
通过阻抗匹配，可以提高电路的性能和信号传输质量。
2. 阻抗匹配的原理阻抗匹配的原理是基于两个基本的电路理论：傅里叶变换和最大功率传输定理。
2.1 傅里叶变换傅里叶变换是将一个时域信号分解成不同频率的正弦和余弦分量的数学技术。
在阻抗匹配中，傅里叶变换用于将时域信号转换为频域信号，从而分析信号的频谱特性。
2.2 最大功率传输定理最大功率传输定理是指当负载电阻与源电阻相等时，电路能够以最大功率传输能量。
阻抗匹配通过调整电路的阻抗使其与源电阻或负载电阻相等，从而实现最大功率传输。
3. 阻抗匹配的应用阻抗匹配在电子电路设计和通信系统中有广泛的应用。
3.1 无线通信系统在无线通信系统中，阻抗匹配用于将天线阻抗与无线发射机或接收机的阻抗匹配。
这可以提高无线信号的传输效率，减少信号损失和反射。
3.2 放大器设计在放大器设计中，阻抗匹配被广泛应用于放大器的输入和输出端口。
阻抗匹配可以使信号在放大器中传输时最大限度地传递能量，提高放大器的增益和线性度。
3.3 系统集成在系统集成中，阻抗匹配用于连接不同的电路模块。
通过阻抗匹配，可以使各个模块之间的阻抗匹配，确保信号的正确传输和系统的正常运行。
4. 阻抗匹配的方法在实际应用中，有多种方法可用于实现阻抗匹配。
以下是几种常见的方法：•使用阻抗变换器：阻抗变换器可以将一个阻抗转换为另一个阻抗，以实现阻抗匹配。
常见的阻抗变换器有电感、电容、变压器等。
•使用匹配网络：匹配网络是由电感、电容和电阻等元件构成的网络，用于调整输入和输出电路的阻抗以实现匹配。
•使用负馈：负馈可以将一个电路的输出信号反馈到输入端，以调整输入电路的阻抗与负载电路的阻抗匹配。
负馈可以通过放大器或运算放大器来实现。
•使用传输线：传输线可以通过调整传输线的长度或特性阻抗来实现阻抗匹配。

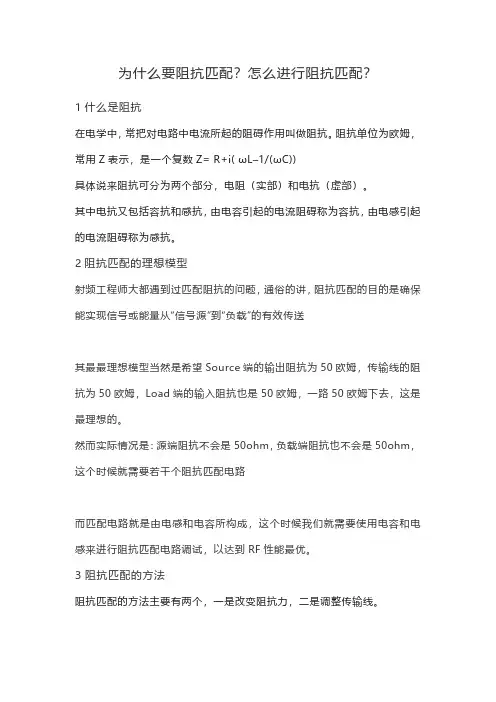

为什么要阻抗匹配？怎么进行阻抗匹配？
为什么要阻抗匹配？怎么进行阻抗匹配？1什么是阻抗在电学中，常把对电路中电流所起的阻碍作用叫做阻抗。
阻抗单位为欧姆，常用Z表示，是一个复数Z= R+i( ωL–1/(ωC))具体说来阻抗可分为两个部分，电阻（实部）和电抗（虚部）。
其中电抗又包括容抗和感抗，由电容引起的电流阻碍称为容抗，由电感引起的电流阻碍称为感抗。
2阻抗匹配的理想模型射频工程师大都遇到过匹配阻抗的问题，通俗的讲，阻抗匹配的目的是确保能实现信号或能量从“信号源”到“负载”的有效传送其最最理想模型当然是希望Source端的输出阻抗为50欧姆，传输线的阻抗为50欧姆，Load端的输入阻抗也是50欧姆，一路50欧姆下去，这是最理想的。
然而实际情况是：源端阻抗不会是50ohm，负载端阻抗也不会是50ohm，这个时候就需要若干个阻抗匹配电路而匹配电路就是由电感和电容所构成，这个时候我们就需要使用电容和电感来进行阻抗匹配电路调试，以达到RF性能最优。
3 阻抗匹配的方法阻抗匹配的方法主要有两个，一是改变阻抗力，二是调整传输线。
改变阻抗力就是通过电容、电感与负载的串并联调整负载阻抗值，以达到源和负载阻抗匹配。
调整传输线是加长源和负载间的距离，配合电容和电感把阻抗力调整为零。
此时信号不会发生发射，能量都能被负载吸收。
高速PCB布线中，一般把数字信号的走线阻抗设计为50欧姆。
一般规定同轴电缆基带50欧姆，频带75欧姆，对绞线（差分）为85-100欧姆。
4Smith圆图在RF匹配电路调试中的应用Smith圆图上可以反映出如下信息： 阻抗参数Z，导纳参数Y，品质因子Q，反射系数，驻波系数，噪声系数，增益，稳定因子，功率，效率，频率信息等抗等参数。
是不是一脸懵，我们还是来看阻抗圆图吧：阻抗圆图的构图原理是利用输入阻抗与电压反射系数之间的一一对应关系，将归一化输入阻抗表示在反射系数极坐标系中，其特点归纳如下：1.上半圆阻抗为感抗，下半圆阻抗为容抗；2.实轴为纯电阻，单位圆为纯电抗；3.实轴的右半轴皆为电压波腹点（除开路点），左半轴皆为电压波节点（除短路点）；4.匹配点（1，0），开路点（∞，∞）和短路点（0，0）；5.两个特殊圆:最大的为纯电抗圆，与虚轴相切的为匹配圆；6.两个旋转方向:逆时针转为向负载移动，顺时针转为向波源移动。
输电线路的阻抗匹配方法
输电线路的阻抗匹配方法随着电力行业的快速发展，输电线路的运行效率和稳定性成为了电力工程师们所关注的重点。
而阻抗匹配方法作为一种重要的技术手段，能够有效提高输电线路的负载能力和抗干扰性能，是实现电力输送的关键之一。
阻抗匹配是指在电力输送过程中，通过调整输电线路的电流和电压阻抗的匹配关系，使得电流和电压波动尽量小，以达到提高传输效率的目的。
下面将介绍几种常用的阻抗匹配方法。
一、长度阻抗匹配法长度阻抗匹配法是指通过调整输电线路的长度来实现阻抗匹配。
根据电力传输的特点，阻抗与线路长度成正比。
因此，当输电线路的长度增加时，其阻抗也会相应增加。
通过合理调整线路的长度，可以使得输电线路的阻抗与电源负载的阻抗匹配，从而减少传输时的反射波。
二、幅值阻抗匹配法幅值阻抗匹配法是通过调节输电线路的幅值来实现阻抗匹配。
根据电力传输的基本原理，当线路的幅值与负载的幅值相等时，可以使得阻抗匹配得到优化。
为达到这一目的，工程师可以通过调节线路的电感或电容来改变线路的幅值，从而实现阻抗的匹配。
三、相位阻抗匹配法相位阻抗匹配法是通过调节输电线路的相位来实现阻抗匹配。
根据电力传输的相角关系，当电源负载的相位与线路的相位相等时，可以实现阻抗的匹配。
为了调节线路的相位，工程师可以采用串联电感或并联电容的方式，从而使得输电线路的相位与负载相位相等，实现阻抗的匹配。
四、频率阻抗匹配法频率阻抗匹配法是通过调节输电线路的频率来实现阻抗匹配。
电力传输中，电源和负载的频率可能存在差异，如果两者的频率不匹配，将会导致能量的损失和传输效率的降低。
因此，通过调整输电线路的频率，使其与电源负载的频率匹配，可以最大限度地减少能量损失，提高传输效率。
综上所述，阻抗匹配方法是电力输送中的一项重要技术。
通过合理的调节线路的长度、幅值、相位和频率，可以实现输电线路的阻抗与电源负载的阻抗匹配，从而提高电力输送的效率和可靠性。
在电力工程中，工程师们需要根据具体情况选择合适的阻抗匹配方法，并结合实际情况进行优化设计，以确保电力传输的顺利进行。
微波技术基础7-阻抗匹配
2
L
设计指数线匹配器的一般步骤是： ①先根据上式，通过给定的中心频率和带宽要求选定过渡段长度L； ②由两端的阻抗求变换比R，从而得指数线特性阻抗变化规律
0 z 0elnR/Lz
③根据传输线的类型，按特性阻抗公式算出横截面尺寸的变化规律。
编辑ppt
26
作业 5.23，5.31，5.32
编辑ppt
和
g
为Z L 实数，即
Xg X成L 立0)
★注意：共轭匹配时，线上可能存在反射波，反射系数 不为零，但经多次反射后，负载所得到的功率比无反 射匹配负载时还要大。
编辑ppt
6
传输线的电路理论—阻抗匹配
负载匹配的其它优点
传输线的功率容量最大 传输线的效率最高 微波源工作较稳定
负载失配，产生“频率”、“功率”牵 引，导致工作不稳定。
用图解法计算：串联单支节与计算并联单支节 完全类似，但这时应在阻抗圆图上进行。
用解析法计算：采用并联支节相似的分析（此 时用阻抗而不用导纳），可得串联支节接入位置
dlm in4 gcos11 1 S S
串联支节长度为
l g tg1 1 S
2 S
编辑ppt
20
传输线的电路理论—阻抗匹配
双支节匹配器与三支节匹配器
的反射。 实际情况：负载不匹配而产生反射波，但波源匹配将
不产生二次反射。
编辑ppt
2
传输线的电路理论—阻抗匹配
共轭匹配
特点：负载吸收最大功率的匹配。 匹配条件：传输线上任一参考面T向负载看去的输入 阻抗与向波源看去的输入阻抗互为共轭，即
如图：
T右＝T左
T处向负载看去：
in R in jX in 0 0 L j j L 0 t tg g
两大类阻抗匹配原理和方法
题目：请阐述两大类阻抗匹配的原理和方法；试用导纳圆图讨论三株线匹配器的匹配原理。
答：一、两大类阻抗匹配原理及方法：1、利用λ/4阻抗变换器进行匹配：原理：利用λ/4传输线的阻抗变化作用。
方法：（1）、利用λ/4线对纯电阻性负载进行匹配，当一个特性阻抗为Z c的λ/4传输线终端接以纯电阻性负载Rl时，其始端输入阻抗Zin=Zc2/Rl，即其具有变换电阻值的作用。
（2）、利用λ/4线对复数阻抗的负载进行匹配，需要先将复阻抗变为实阻抗，然后再利用方法一对其进行变换。
复阻抗变为实阻抗方法有两种，法一：将λ/4线接于主传输线中的电压波节点或波腹点处；法二：将λ/4线仍接在终端，但在终端再并联长为l的短路线等。
2、利用并联电抗性元件进行匹配：方法：单株线匹配器进行匹配、双株线匹配器进行匹配和三株线匹配器进行匹配。
原理：（1）、单株线匹配器：在主传输线上距负载d处，并联一长度为l的短路（或开路）支节。
具体工作原理是：在距离负载d（d<λ/2）处的线上找到归一化导纳为y1=1+jb1的点，由此可确定d；再在该处并联一个归一化电纳y2=-jb1，由此可确定l，进而实现与主传输线的匹配，y=y1+y2=1。
（2）、双株线匹配器：距负载两个固定的位置处各并联一个短路线（或开路线）支节。
具体工作原理是：在AA'和BB'截面处各并联一个短路支线（A和B），支线A距终端负载的距离d1可选定，两支线距离d2可选取λ/4，λ/8，3λ/8等，为了得到系统匹配，应有y b=1，且需y b'=1+j b'，即应使yb'落在导纳圆图的g=1的电导图上，即实部为1，其虚部可利用调节枝节B的长度，使其产生的导纳抵消虚部的影响，从而在截面BB'处得到y BB'=1,使传输线得到匹配。
（3）、三株线匹配器：距负载三个固定的位置处，各并联一个短路线（或开路线）支节。
具体工作原理是：在传输线截面AA'、BB'和CC'处各并联着短路支线A、B、C，A与B，B与C之间距离均为d2通常取d2=λ/4或λ/8,。
阻抗匹配的原理和应用
阻抗匹配的原理和应用1. 引言阻抗匹配是电子电路设计中的一种重要技术，用于确保信号的最大功率传输和防止信号反射。
本文将介绍阻抗匹配的基本原理和应用。
2. 阻抗匹配的基本原理阻抗匹配是指将不同阻抗的两个电路或电子设备连接在一起，使得信号在两者之间传输时的阻碍最小化。
阻抗匹配的基本原理涉及到两个重要概念：输入阻抗和输出阻抗。
2.1 输入阻抗输入阻抗是指电路或电子设备向外部信号源提供的阻力。
当信号源的输出阻抗与电路的输入阻抗匹配时，输入的功率能够被完全传输到电路中，最大化利用信号源的能量。
2.2 输出阻抗输出阻抗是指电路或电子设备与外部负载之间的阻力。
当电路的输出阻抗与负载的输入阻抗匹配时，电路能够向外部负载提供最大功率传输。
3. 阻抗匹配的应用阻抗匹配在实际电路设计中有许多应用。
以下是阻抗匹配的一些常见应用场景：3.1 通信系统在通信系统中，阻抗匹配非常重要。
例如，在无线电发射器和天线之间实现阻抗匹配可以最大程度地传输信号，并减少信号的反射。
这种阻抗匹配通常是通过天线调谐器或发射器的输出网络来实现的。
3.2 音频放大器阻抗匹配在音频放大器中也是必不可少的。
音频放大器通常将低阻抗的音频源连接到负载阻抗较高的扬声器。
通过阻抗匹配，可以确保音频信号的最大功率传输，并避免信号反射。
3.3 无线电频率调谐在无线电接收器和调谐器中，阻抗匹配用于确保信号从天线输入到调谐电路时的最大功率传输。
匹配电路通常使用变压器或匹配网络来实现。
3.4 高频电路设计阻抗匹配在高频电路设计中也是非常重要的。
例如，在微波射频电路中，通过匹配网络将信号源的输出阻抗与负载的输入阻抗匹配，可以实现信号的最大功率传输。
4. 阻抗匹配技术为了实现阻抗匹配，有几种常用的技术和电路可供选择：4.1 变压器变压器是一种常用的阻抗匹配器。
通过选择适当的变压器变比，可以实现输入阻抗和输出阻抗之间的匹配。
4.2 匹配网络匹配网络是一种通过电容、电感和电阻等被动元件连接而成的网络。
阻抗匹配设计原理及方法
阻抗匹配设计原理及⽅法阻抗匹配（Impedance matching）是微波电⼦学⾥的⼀部分，主要⽤于传输线上，来达⾄所有⾼频的微波信号皆能传⾄负载点的⽬的，⼏乎不会有信号反射回来源点，从⽽提升能源效益。
阻抗匹配有两种，⼀种是透过改变阻抗⼒（lumped-circuit matching），另⼀种则是调整传输线的波长（transmission line matching）。
要匹配⼀组线路，⾸先把负载点的阻抗值，除以传输线的特性阻抗值来归⼀化，然后把数值划在史密斯图上。
改变阻抗⼒把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿着代表实数电阻的圆圈⾛动。
如果把电容或电感接地，⾸先图表上的点会以图中⼼旋转180度，然后才沿电阻圈⾛动，再沿中⼼旋转180度。
重复以上⽅法直⾄电阻值变成1，即可直接把阻抗⼒变为零完成匹配。
阻抗匹配：简单的说就是「特性阻抗」等于「负载阻抗」。
调整传输线由负载点⾄来源点加长传输线，在图表上的圆点会沿着图中⼼以逆时针⽅向⾛动，直⾄⾛到电阻值为1的圆圈上，即可加电容或电感把阻抗⼒调整为零，完成匹配。
阻抗匹配则传输功率⼤，对于⼀个电源来讲，单它的内阻等于负载时，输出功率最⼤，此时阻抗匹配。
最⼤功率传输定理，如果是⾼频的话，就是⽆反射波。
对于普通的宽频放⼤器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远⼤于电缆长度，即缆长可以忽略的话，就⽆须考虑阻抗匹配了。
阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产⽣反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。
⾼速PCB布线时，为了防⽌信号的反射，要求是线路的阻抗为50欧姆。
这是个⼤约的数字,⼀般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整⽽已,为了匹配⽅便.阻抗从字⾯上看就与电阻不⼀样，其中只有⼀个阻字是相同的，⽽另⼀个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延⼀点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。
阻抗匹配 串联 电阻
阻抗匹配串联电阻阻抗匹配是电路设计中常用的一种技术，通过串联电阻来实现阻抗的匹配。
阻抗匹配的目的是使信号源的输出阻抗与负载的输入阻抗相匹配，以达到最大功率传输或最小信号损耗的效果。
在电路设计中，信号源和负载之间通常存在阻抗不匹配的情况。
当信号源的输出阻抗与负载的输入阻抗不匹配时，会导致信号的部分能量被反射回信号源，从而降低信号的传输效率。
为了解决这个问题，可以通过串联电阻来实现阻抗的匹配。
串联电阻是将一个电阻连接在信号源和负载之间，通过调节串联电阻的阻值，使得信号源的输出阻抗与负载的输入阻抗相等。
这样就能够最大限度地传输信号能量，减少信号的反射损耗。
在阻抗匹配的过程中，需要根据信号源和负载的阻抗数值来选择合适的串联电阻阻值。
一般来说，串联电阻的阻值应该等于信号源的输出阻抗与负载的输入阻抗之间的几何平均值。
这样可以使得信号源的输出阻抗与负载的输入阻抗相等，从而达到阻抗匹配的效果。
阻抗匹配不仅可以提高信号传输效率，还可以减少信号的反射损耗。
当信号源的输出阻抗与负载的输入阻抗匹配时，信号能够完全传输到负载，不会有信号被反射回信号源。
这样可以避免信号的反射损耗，提高信号的传输质量。
除了串联电阻，还可以使用其他元件来实现阻抗匹配，例如并联电容、并联电感等。
不同的元件在不同的频率范围内都有不同的阻抗特性，因此在实际设计中需要根据具体的应用需求选择合适的元件进行阻抗匹配。
总的来说，阻抗匹配是电路设计中常用的一种技术，通过串联电阻来实现信号源和负载之间的阻抗匹配。
阻抗匹配可以提高信号传输效率，减少信号的反射损耗，从而提高信号的传输质量。
在实际设计中，需要根据具体的应用需求选择合适的元件进行阻抗匹配，以达到最佳的设计效果。
微波阻抗匹配
需要说明的是，对于某些 情况不能得到匹配，即双 支节匹配器存在不能匹配 的区域称盲区。
三支节匹配器
[例1-6]设一负载阻抗为Zl=100+j50接入特性阻抗为Z0=50的传输 线上。要用支节调配法实现负载与传输线匹配，试用Smith圆图求支 节的长度及离负载的距离。
解：首先在圆图上找到与归一化阻抗2+j相对应的点P1
Zin=Zg*
* V V 1 1 g g * P R e ( V I ) R e Z i ni n i n 2 2 Z Z Z Z i n g i n g
2 2 1 V 1 V g g R e Z R e Z i n i n 2 2 Z Z Z Z n g i n g i
(3) 共轭匹配 l Zg Vg Zg Z0
Zl
Vg
Zin=Zg*
要使信号源输出最大功率，信号源内阻抗和传输 线始端输入阻抗应互为共轭复数，即共轭匹配。 即 Zin=Zg*
设信号源内阻抗为
Z R X g g j g
,传输线始端输入阻抗 Z R jX
i n i n
i 输出功率为 l Zg Vg Zg Vg Z0 Zl
1.6 阻抗匹配
阻抗匹配具有二种，分别是负载阻抗匹配、源 阻抗匹配(共轭阻抗匹配)。
本节内容
二种匹配 阻抗匹配的方法与实现
阻抗匹配意义：
在由信号源、传输线和负载构成的微波传输系统中，一般有两个 方面问题。 第一，如果负载与传输线不匹配，反射波，驻波，一方面将降低 传输线的功率容量，当传输功率较大，而负载与传输线之间又严 重不匹配时，会使驻波比很大，从而有可能造成传输线中填充介 质被击穿而形成短路，致使信号源有可能遭到破坏。另一方面， 负载与传输线不匹配将增加传输线的衰减。 第二，如果传输线与信号源不匹配，将会影响信号源最大功率输 出，而且还会影响信号源输出功率、频率的稳定性。 可见，尽量使传输系统处于或接近于行波状态是很必要的。匹配 一般有两种：共轭匹配和阻抗匹配(或行波匹配)。为了使信号源 输出最大功率，则要求信号源的内阻抗与传输线始端的输入阻抗 互为共扼复数；这就是所谓的共轭匹配。为了使终端负载吸收全 部入射功率，而不产生反射波，则要求终端负载与传输线的持性 阻抗相等，即所谓的阻抗匹配。
测量仪器的阻抗匹配方法
测量仪器的阻抗匹配方法我折腾了好久测量仪器的阻抗匹配方法，总算找到点门道。
说实话，这事儿一开始我也是瞎摸索。
我最初就知道阻抗匹配很重要，要是不匹配，测量出来的数据那肯定是乱七八糟的。
我第一个尝试的办法就是按照仪器说明书上的标称值，找那些标称阻抗一样的设备连接起来。
可是呢，实际操作下来却发现根本不是那么回事儿。
后来我才明白，那些标称值啊，只是个参考，实际使用的时候会有偏差。
然后我就想自己动手测一测阻抗。
我拿着那些个测量工具，感觉自己就像是个在黑暗里摸索的人。
我从最基础的公式开始计算，什么电阻、电感、电容的关系，想着一步一步把这个阻抗弄清楚。
这个过程真的很麻烦，就像走迷宫一样，到处碰壁。
有一回，我算得晕头转向，结果反倒把连接都搞混了，测出来的数据完全没法用。
我这才知道啊，这玩意可不能心急。
再后来我就换了个思路，先不管理论上的那一套。
我找来了各种各样的连接线、转接器，我就试啊，这个接上那个，那个再换来换去。
就好比我在搭积木，一块一块地试，看看哪种组合下测量结果比较稳定。
嘿，你还别说，就在这种蛮干的过程里，我还真发现了一些小规律。
有些连接线材质不一样，就算连接在名义上相同的两个设备之间，对阻抗也有影响。
我还试过一种方法，就是在整个测量系统中加入可控的阻抗调节元件，比如可变电阻之类的。
我在调节这个可变电阻的时候，一边看着仪器上的读数，心里就盼着它快点稳定下来。
这就好像是在调试收音机一样，拧着那个旋钮，直到听到最清晰的声音。
不过这也好麻烦呀，要慢慢调，一边调还要一边记录各种数据，不然调过了都不知道怎么回去。
现在我比较确定的一点是，不管用什么方法，测试前把设备预热一下，好像对阻抗匹配也有点好处。
我不太确定为什么，但是我做了好几回实验，每次预热之后情况好像都好一点。
我觉得要是谁也在研究这个测量仪器的阻抗匹配方法，可以也从这个简单的事情做起，说不定就能少走点弯路呢。
我还想补充一点啊，在这个过程中，记录是非常非常重要的。
什么是阻抗？什么是阻抗匹配？为什么要阻抗匹配？
什么是阻抗？什么是阻抗匹配？为什么要阻抗匹配？什么是阻抗？具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。
回答了什么是阻抗匹配。
阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。
阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
阻抗匹配原理
阻抗匹配原理
阻抗匹配是一种用于电路设计中的技术，旨在实现电路之间的最大功率传输。
阻抗匹配原理通过调整电路内部阻抗的数值，使其与外部电路的阻抗相等，以达到能量传输的最佳效果。
阻抗匹配的基本原理是根据电路的特性和Ohm定律，电路的功率传输最大化是在源电阻和负载电阻的阻抗相等时实现的。
换句话说，当源电阻和负载电阻的阻抗相匹配时，电流和电压可以被完全传递，从而提高系统的效率。
阻抗匹配可以通过几种方式来实现。
其中一种常见的方式是使用一种称为“返阻”的器件，它可以在电路中引入附加的阻抗来调整总体阻抗值。
返阻器件通常是电阻或电容器，在电路中起到帮助调整阻抗的作用。
另一种常见的阻抗匹配方法是使用变压器。
变压器可以通过改变输入和输出电压之间的比例来实现阻抗匹配。
变压器的工作原理是基于电感的性质，通过将电流传递到较高或较低的电压绕组，从而调整阻抗值。
阻抗匹配在电路设计中非常重要。
如果在电路中没有正确的阻抗匹配，将导致不完全的能量传输和信号失真。
因此，在设计电路时，阻抗匹配要被认真考虑，以确保最佳功率传输和系统效率。
总之，阻抗匹配原理通过调整电路内部阻抗值，使其与外部电路的阻抗相等，以最大化功率传输。
这可以通过使用返阻器件
或变压器来实现。
阻抗匹配在电路设计中非常重要，可以确保能量传输的最佳效果和系统的高效性。
常见的阻抗匹配方式
常见的阻抗匹配方式1、串联终端匹配在信号源阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。
匹配电阻选择原则，匹配电阻值与驱动器的输出阻抗之和等于传输线的特征阻抗，常见的COMS和TTL驱动器，其输出阻抗会随信号的电平大小变化而变化。
因此，对TTL或CMOS电路来说，不可能有十分正确的匹配电阻，只能这种考虑。
链状拓扑结构的信号王不适合使用串联终端匹配，所有负责必须接到传输线的末端。
串联匹配是最常用的终端匹配方法。
它的优点是功耗小，不会给驱动器带来额外的直流负载，也不会在信号和地之间引入额外的阻抗，而且只需要一个电阻元件。
常见应用：一般的CMOS、TTL电路的阻抗匹配。
USB信号也采样这种方法做阻抗匹配。
2、并联终端匹配在信号源端阻抗很小的情况下，通过增加并联电阻使负载端输入阻抗与传输线的特征阻抗相匹配，达到消除负载端反射的目的。
实现形式分为单电阻和双电阻两种形式。
匹配电阻选择原则：在芯片的输入阻抗很高的情况下，对单电阻形式来说，负载端的并联电阻值必须与传输线的特征阻抗相近或相等;对双电阻形式来说，每个并联电阻值为传输线特征阻抗的两倍。
并联终端匹配优点是简单易行，而易见的缺点是会带来直流损耗：单电阻方式的直流功耗与信号的占空比紧密相关；双电阻方式则无论信号是高电平还是低电平都有直流功耗，但电流比单电阻方式少一半。
常见应用：以高速信号应用较多（1） DDR、DDR2等SSTL驱动器。
采用单电阻形式，并联到VTT（一般为IOVDD的一半）。
其中DDR2数据信号的并联匹配电阻使内置在芯片中的。
（2）TMDS等高速串行数据接口。
采用单电阻形式，在接受设备端并联到IOVDD，单端阻抗为50欧姆（差分对间为100欧姆）。
阻抗匹配原理
阻抗匹配原理
阻抗匹配原理是指在电路设计或信号传输中，为了最大程度地传输信号能量，需要将信源的内阻与负载的外阻匹配，以达到阻抗最大化的目标。
阻抗匹配的基本原理是利用电阻、电容、电感等元件的特性来调整电路的阻抗大小。
在电路中，如果信源的内阻与负载的外阻不匹配，会导致能量的反射和损耗，使得信号传输效果下降。
为了解决这一问题，可以通过在信源和负载之间添加阻抗转换电路来实现匹配，使得信号完全传输到负载，最大程度地减小能量的损耗。
阻抗匹配的原理可以通过两种方法来实现。
一种是通过变换电路中的元件参数来达到匹配的目的，如改变电阻、电容、电感等的数值；另一种是通过变换电路的拓扑结构来实现匹配，如串联、并联、变压器等。
在阻抗匹配过程中，如果信源的内阻大于负载的外阻，可以通过串联电阻或并联电容的方式来降低信源的总阻抗，以实现匹配；如果信源的内阻小于负载的外阻，可以通过串联电感或并联电阻的方式来提高信源的总阻抗，以实现匹配。
总之，阻抗匹配原理是为了充分利用信号能量，提高信号传输效果而采取的一种调整电路阻抗的方法。
通过合理选择元件参数和拓扑结构，可以实现信源和负载之间阻抗的匹配，最大程度地减小信号的反射和损耗，提高信号传输的质量。
阻抗匹配的方法
阻抗匹配的方法关于阻抗匹配的方法，可以从电路理论和实际应用两个方面来进行探讨。
下面将介绍10条关于阻抗匹配的方法，并详细描述它们的原理和优缺点。
1.电阻器法：电阻器法是最简单的阻抗匹配方法之一，通过串联电阻器来降低电路输入端的阻抗。
这种方法的优点是简单易用，成本低廉，但是由于串联电阻器会引入附加损耗，所以对于高频电路不太适用。
2.变压器法：变压器法是一种常用的阻抗匹配方法，通过变压器来匹配输入和输出端的阻抗。
这种方法的优点是可以实现很高的传输效率，但是对于广频应用来说，变压器会引入误差和损耗。
3.利用共模电感：利用共模电感的方法可以将输入端和输出端的阻抗进行匹配，使得传输效率更高。
这种方法的优点是能够减小误差，并且能够在高频电路中使用，但是也有一定的局限性。
4.反馈法：反馈法是一种非常有效的阻抗匹配方法，在信号源和负载之间加入反馈网络，使得输入和输出端的阻抗得到匹配。
这种方法的优点是能够减小误差，提高传输效率，但是对于高频电路来说，反馈网络会引入附加损耗。
5.单元匹配法：单元匹配法是一种分析性思维的方法，它通过分析电路元件的特性和输入输出端的阻抗，来进行阻抗匹配。
这种方法的优点是精准度高，能够针对不同的电路元件进行优化匹配，但是需要更深入的电路知识支持才能使用。
6.拓扑匹配法：拓扑匹配法是一种基于电路的结构拓扑分析的方法，通过分析电路拓扑结构来进行阻抗匹配。
这种方法的优点是可以简化电路设计，提高设计效率，但是对于复杂电路的匹配来说，拓扑匹配法可能并不适用。
7.短路管法：短路管法是一种近似匹配法，它通过引入短路管来抵消输入输出端的阻抗不匹配。
这种方法的优点是简单直接，但是由于短路管的特性会对电路带来一定的干扰，因此需要考虑干扰问题。
8.天线阻抗匹配法：天线阻抗匹配法是一种针对天线信号的阻抗匹配方法，它通过对天线阻抗进行调节，来使得天线信号能够更好地与目标设备匹配。
这种方法的优点是能够提高天线信号的传输效率，但是需要考虑阻抗调节的可行性和实际效果。
什么是阻抗匹配-阻抗匹配是什么意思-阻抗匹配原理
什么是阻抗匹配?阻抗匹配是什么意思?阻抗匹配原理阻抗匹配是微波电子学里的一部分，主要用于传输线上，来达至全部高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过转变阻抗力，另一种则是调整传输线的波长。
转变阻抗力：把电容或电感与负载串联起来，即可增加或削减负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
假如把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
阻抗匹配是指负载阻抗与激励源内部阻抗相互适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
串联终端匹配：串联终端匹配的理论动身点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射.串联终端匹配后的信号传输具有以下特点：A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％；C 反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同；D 负载端反射信号向源端传播，到达源端后被匹配电阻汲取；E 反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。
相对并联匹配来说，串联匹配不要求信号驱动器具有很大的电流驱动力量。
选择串联终端匹配电阻值的原则很简洁，就是要求匹配电阻值与驱动器的输出阻抗之和与传输线的特征阻抗相等。
抱负的信号驱动器的输出阻抗为零，实际的驱动器总是有比较小的输出阻抗，而且在信号的电平发生变化时，输出阻抗可能不同。
比如电源电压为＋4.5V的CMOS驱动器，在低电平常典型的输出阻抗为37Ω，在高电平常典型的输出阻抗为45Ω[4]；TTL驱动器和CMOS驱动一样，其输出阻抗会随信号的电平大小变化而变化。
电子设计中的阻抗匹配技术
电子设计中的阻抗匹配技术
在电子设计领域中，阻抗匹配技术是一项非常重要的技术。
阻抗匹配是指将信号源、传输介质和负载之间的阻抗调整到最佳匹配状态，以最大限度地传输信号能量，减小信号反射和降低功耗。
阻抗匹配技术主要应用于无线通信系统、射频电路、微波电路以及其他高频电路设计中。
在这些系统中，往往需要将不同阻抗的元件连接在一起，因此需要进行阻抗匹配来确保信号的正常传输和工作效率。
阻抗匹配技术的一种常见方法是通过使用阻抗转换网络来实现。
阻抗转换网络可以将不匹配的阻抗转换为匹配的阻抗，从而提高信号传输效果。
常见的阻抗转换网络有匹配变压器、L型匹配网络、π型匹配网络等。
另一种常见的阻抗匹配技术是使用阻抗匹配电路，包括电阻、电容、电感等元件来调整阻抗，以实现信号源、传输线和负载之间的阻抗匹配。
这种方法通常可以在电路板设计中方便地实现。
除了阻抗匹配技术，还有一种被广泛应用的技术是阻抗匹配网络的设计。
通过使用软件仿真工具和网络分析仪器，工程师可以精确地设计阻抗匹配网络，以满足特定的阻抗要求。
这种方法可以在设计阶段提前解决阻抗匹配的问题，提高整体设计的准确性和效率。
总的来说，阻抗匹配技术在电子设计中起着至关重要的作用，能够确保信号的正常传输和系统的高效性能。
工程师在设计高频电路时，需要充分了解阻抗匹配的原理和方法，灵活运用各种技术手段，以实现电路的稳定性和可靠性。
只有保证阻抗匹配的准确性，才能使电子系统发挥出最佳的性能和效果。
阻抗匹配的原理和方法
阻抗匹配的原理和方法
阻抗匹配就像是给电路找个完美搭档！想象一下，电路里的信号就像一群欢快奔跑的小马，如果阻抗不匹配，那这些小马就会四处乱撞，搞得一团糟。
那阻抗匹配的原理是啥呢？简单来说，就是让信号在传输过程中能够顺畅地流动，就像小河里的水没有阻碍地流淌一样。
怎么进行阻抗匹配呢？可以通过调整电路中的元件参数，比如电阻、电容、电感啥的。
这就好比给小马们修一条合适的跑道，让它们跑得更稳更快。
在调整的过程中，可得小心谨慎，一步一步来，要是不小心弄错了，那可就麻烦啦！那有啥注意事项呢？首先，得准确测量阻抗值，这就像给小马称体重一样，得量准了才能找到合适的跑道。
其次，选择合适的匹配方法，不同的情况要用不同的方法，可不能瞎搞。
在阻抗匹配的过程中，安全性和稳定性那可太重要啦！要是不安全不稳定，那不就像在走钢丝一样让人提心吊胆嘛？只有保证了安全性和稳定性，才能让电路正常工作，不出乱子。
阻抗匹配的应用场景那可多了去了。
在通信领域，它能让信号传输得更远更清晰，就像给声音加上了扩音器。
在电子设备中，它可以提高性能，减少干扰，让设备运行得更顺畅。
优势也很明显啊，能提高效率，降低能耗，谁不喜欢呢？
咱来看看实际案例吧！比如说在手机信号放大器中，阻抗匹配就起到了关键作用。
没有它，手机信号就会很弱，通话都成问题。
有了阻抗匹配，信号就像有了翅膀一样，飞得又高又远。
阻抗匹配就是这么厉害！它能让电路变得更完美，让我们的生活更便捷。
所以，大家一定要重视阻抗匹配哦！。
传输线阻抗匹配方法
传输线阻抗匹配方法匹配阻抗的端接有多种方式,包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC终端匹配、肖特基二极管终端匹配。
1.并联终端匹配并联终端匹配是最简单的终端匹配技术,通过一个电阻R将传输线的末端接到地或者接到V CC上.电阻R的值必须同传输线的特征阻抗Z0匹配,以消除信号的反射。
终端匹配到V CC可以提高驱动器的源的驱动能力，而终端匹配到地则可以提高电流的吸收能力.并联终端匹配技术突出的优点就是这种类型终端匹配技术的设计和应用简便易行,在这种终端匹配技术中仅需要一个额外的元器件；这种技术的缺点在于终端匹配电阻会带来直流功率消耗。
另外并联终端匹配技术也会使信号的逻辑高输出电平的情况退化.将TTL输出终端匹配到地会降低V OH的电平值，从而降低了接收器输入端对噪声的免疫能力。
对长走线进行并联终端匹配后仿真，波形如下:2.串联终端匹配串联终端匹配技术是在驱动器输出端和信号线之间串联一个电阻，是一种源端的终端匹配技术。
驱动器输出阻抗R0以及电阻R值的和必须同信号线的特征阻抗Z0匹配。
对于这种类型的终端匹配技术，由于信号会在传输线、串联匹配电阻以及驱动器的阻抗之间实现信号电压的分配,因而加在信号线上的电压实际只有一半的信号电压。
而在接收端，由于信号线阻抗和接收器阻抗的不匹配，通常情况下,接收器的输入阻抗更高，因而会导致大约同样幅度值信号的反射,称之为附加的信号波形。
因而接收器会马上看到全部的信号电压（附加信号和反射信号之和），而附加的信号电压会向驱动端传递。
然而不会出现进一步的信号反射，这是因为串联的匹配电阻在接收器端实现了反射信号的终端匹配。
串联终端匹配技术的优点是这种匹配技术仅仅为系统中的每一个驱动器增加一个电阻元件，而且相对于其它的电阻类型终端匹配技术来说，串联终端匹配技术中匹配电阻的功耗是最小的，而且串联终端匹配技术不会给驱动器增加任何额外的直流负载，也不会在信号线与地之间引入额外的阻抗。
阻抗匹配的原理与应用 (2)
阻抗匹配的原理与应用1. 什么是阻抗匹配？阻抗匹配是指在电路或信号传输中，通过调整电阻、电感或电容等元件的数值，使输入端和输出端的阻抗相匹配的一种技术手段。
阻抗匹配可以最大限度地提高信号的传输效率，减小信号的反射和损耗。
2. 阻抗匹配的原理阻抗匹配的原理基于最大功率传输定理。
在电路中，当信号源和负载的阻抗不匹配时，会发生信号的反射，导致部分信号被反射回去，无法有效地传输到负载端。
阻抗匹配的目的就是使信号的阻抗在传输线上保持一致，最大限度地减小信号的反射。
具体来说，阻抗匹配可以通过以下几种方式来实现：•串联阻抗匹配：通过串联一个适当的阻抗元件，将输入端的阻抗与输出端的阻抗匹配。
这种方法常用于信号源的输出阻抗与负载的输入阻抗不匹配的情况。
•并联阻抗匹配：通过并联一个适当的阻抗元件，将输出端的阻抗与输入端的阻抗匹配。
这种方法常用于负载的输出阻抗与输入端的阻抗不匹配的情况。
•变压器阻抗匹配：通过变压器的变压比调整输入端和输出端的阻抗，从而实现阻抗的匹配。
这种方法常用于交流电路中。
3. 阻抗匹配的应用阻抗匹配在电子电路设计和信号传输中都有广泛的应用。
下面列举了一些常见的应用场景：3.1. 无线通信系统在无线通信系统中，为了提高信号传输的效果，常常需要进行阻抗匹配。
例如，将发射机的输出阻抗与天线的输入阻抗匹配，可以提高信号的传输距离和质量。
3.2. 音频放大器设计在音频放大器设计中，为了最大限度地提高功率传输效率，需要进行输入端和输出端的阻抗匹配。
这样可以减小信号的失真和损耗，提高音频信号的质量。
3.3. 射频电路设计在射频电路设计中，阻抗匹配是非常重要的一步。
射频信号的频率特性对阻抗匹配的要求比较高，需要通过精确的电路设计和调整来实现良好的阻抗匹配。
3.4. 混频器设计在混频器设计中，为了提高混频器的性能，通常需要进行阻抗匹配。
阻抗匹配能够减小信号的泊松噪声、杂散响应和失真，提高混频器的输入阻抗和输出阻抗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻抗匹配的另一种思路
RF工程师在设计芯片和天线间的阻抗匹配时是否也遇到过这样的问题，根据数据手册的参数进行匹配设计，最后测试发现实际结果和手册的性能大相径庭，你是否考虑过为什么会出现这么大的差别？还有，匹配调试过程中不断的尝试不同的电容、电感，来回焊接元器件，这样的调试方法我们还能改善吗？
一、理想的匹配
通信系统的射频前端一般都需要阻抗匹配来确保系统有效的接收和发射，在工业物联网的无线通信系统中，国家对发射功率的大小有严格要求，如不高于+20dBm；若不能做到良好的匹配，就会影响系统的通信距离。
射频前端最理想的情况就是源端、传输线和负载端都是50Ω，如图1。
但是这样的情况一般不存在。
即使电路在设计过程中仿真通过，板厂制作过程中，线宽、传输线与地平面间隙和板厚都会存在误差，一般会预留焊盘调试使用。
图1理想的阻抗匹配
二、造成与芯片手册推荐电路偏差大的原因？
从事RF电路设计的工程师都有过这样的经验，做匹配电路时，根据数据手册给的S参数、电路拓扑结构、元器件的取值进行设计，最后得到的结果和手册上的差别很大。
这是为什么呢？
其主要原因是对射频电路来说，“导线”不再是导线，而是具有特征阻抗。
如图2所示，射频传输线看成由电阻、电容和电感构成的网络，此时需要用分布参数理论进行分析。
图2传输线模型
特征阻抗与信号线的线宽(w)、线厚(t)、介质层厚度(h)和介质常数()有关。
其计算公式如下:
由公式可以知道，特征阻抗和介质层厚度成正比，可以理解为绝缘厚度越厚，信号穿过其和接地层形成回路所遇到的阻力越大，所以阻抗值越大；和介质常数、线宽和线厚成反比。
因为芯片的应用场景不同，虽然电路设计一样，但是设计的PCB受结构尺寸、器件种类、摆放位置等因素的影响，会导致板材、板厚、布线的不同，引起特征阻抗的变化。
当我们还是沿用手册给的参数进行匹配时，并不能做到良好阻抗匹配，自然会出现实际测试的结果与手册给的结果偏差较大的情况。
虽然我们不能完全照搬芯片手册电路的所有参数，但可以参考其中的拓扑结构，如π型、T型或者L型等。
那接下来我们应该如何调试那些参数呢？
三、常规的调试方法
完成PCB设计之后，进入调试过程，有的工程师对这个过程茫然失措，不知道该如何入手。
有的工程师会回到数据手册，把手册提供的参数直接焊接到PCB上，通过频谱仪观察功率输出，若不符合期望值；则调整其中的电容和电感，改大或者调小，然后焊回到PCB 上，不断的迭代，直到输出值符合期望。
这种方法由于无法得知PCB板上分布参数的阻抗，只能不停的焊接更换参数调试，导致效率很低，而且并不适合调试接收链路的阻抗匹配。
四、是否有更有效的调试方法？
如果我们能知道PCB板上分布参数的阻抗，就可以通过史密斯圆图进行有据可循的阻抗匹配，减少无谓的参数尝试。
分布参数的阻抗有两种方法可以获得：第一，使用仿真软件建模仿真，但是建立模型需要知道材料、尺寸、结构等条件，其工作量不亚于直接调试；即使能建立模型，如何保证其准确性也值得考究。
第二，使用网络分析仪直接测量，该方法直观而且结果准确。
下面介绍如何通过网分直接得到特征阻抗。
下图3是调试与匹配电路参考图，由芯片模块、射频开关和天线组成。
把射频开关输出端作为50 Ω参考点，此处接入网络分析仪分别测量传输线到天线的阻抗和传输线到芯片端口的阻抗。
通过匹配之后，希望从该点往天线方向看进去是50 Ω和往芯片方向看进去也是50 Ω。
选择这里作为50 Ω参考点主要有两方面考虑：第一，该处到天线端是接收和发射的共同链路，只需要匹配一次，同时把天线对阻抗的影响也考虑了；到芯片端分别是接收和发射链路，需要分开匹配；第二，虽然匹配电路次数变多，但是每次匹配元器件数目少了，减少相互间影响，提高匹配效率。
图3调试与匹配参考图
五、测量分布参数阻抗
测量之前，将网络分析仪进行校准。
首先把PCB板上除匹配网络的器件都焊上，然后
把阻抗网络的落地元件断路，串联元件用0Ω电阻短路，如图4所示。
尽量不使用焊锡短路，因为对高频电路来说，焊锡容易产生寄生效应，影响测量结果。
图4焊接调试器件
进行天线匹配调试期间，需要断开同芯片的连接。
进行芯片匹配调试期间，需要断开同天线匹配组的连接，接收链路的匹配和发射链路的匹配通过开关切换分别进行调试。
需要特别注意的是测量发射链路的阻抗，一般来说我们只要得到静态或者小信号发射的阻抗就能帮助我们完成设计，因为芯片发射时处于线性放大区，得到阻抗后只要微调器件，就能达到最佳的输出功率。
如果需要更准确工作状态时的输出阻抗呢？当然也是可以的，这就需要我们加入更多的器件，如图5。
图5测量芯片发射时的S22
在图5中，被测放大器就是芯片的功率放大器，使其进入最大功率输出；而测试信号源则提供一个反向输入信号a2到放大器；放大器输出端所产生的反射信号b2 通过定向耦合器被接收机检测到；b2与a2之比即为放大器的大信号S22 参数。
需要注意两点：第一，被测芯片和测试信号源之间需要加定向隔离器，防止大信号损坏信号源；第二，芯片输出频率和信号测试频率要异频。
具体的调试步骤如下：
1.校准网络分析仪，校准到连接到板上的射频线缆；
2.通过网络分析仪测量阻抗；
3.借助史密斯圆图进行阻抗匹配；
4.选择合适的电容和电感焊接到PCB上；
5.测量无线芯片的输出和输入是否满足要求。
在匹配过程中，选择元器件一般遵循以下几个原则：
1.落地电容值不要过大，电容越大，容抗则越小，信号容易流入GND。
2.电容、电感值不要过小，因为存在误差，容值、感值越小，误差影响越大，影响批次
的稳定性。
3.电容、电感选择常规值，方便替换和备料采购。
阻抗匹配过程中，我们首先要理解数据手册的参数，找到指导电路设计的依据，如电路拓扑图、S参数等；在调试过程中，借助网络分析仪测量实际电路的阻抗，使用史密斯圆图辅助我们完成设计；最后对电容、电感的选择也给了参考建议。
希望本文能给正在阻抗匹配中的你一些帮助。
