《电机与电力拖动》复习题

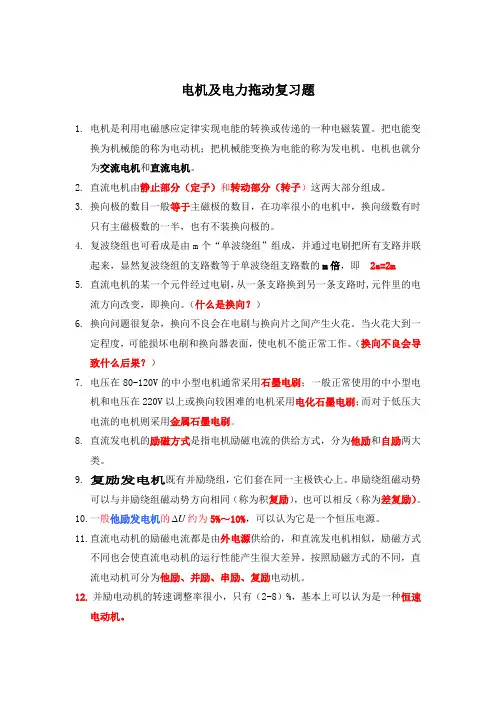

电机及电力拖动复习题
电机及电力拖动复习题1.电机是利用电磁感应定律实现电能的转换或传递的一种电磁装置。
把电能变换为机械能的称为电动机；把机械能变换为电能的称为发电机。
电机也就分为交流电机和直流电机。
2.直流电机由静止部分（定子）和转动部分（转子）这两大部分组成。
3.换向极的数目一般等于主磁极的数目，在功率很小的电机中，换向级数有时只有主磁极数的一半，也有不装换向极的。
4.复波绕组也可看成是由m个“单波绕组”组成，并通过电刷把所有支路并联起来，显然复波绕组的支路数等于单波绕组支路数的m倍，即 2a=2m5.直流电机的某一个元件经过电刷，从一条支路换到另一条支路时,元件里的电流方向改变，即换向。
（什么是换向？）6.换向问题很复杂，换向不良会在电刷与换向片之间产生火花。
当火花大到一定程度，可能损坏电刷和换向器表面，使电机不能正常工作。
（换向不良会导致什么后果？）7.电压在80-120V的中小型电机通常采用石墨电刷；一般正常使用的中小型电机和电压在220V以上或换向较困难的电机采用电化石墨电刷；而对于低压大电流的电机则采用金属石墨电刷。
8.直流发电机的励磁方式是指电机励磁电流的供给方式，分为他励和自励两大类。
9.复励发电机既有并励绕组，它们套在同一主极铁心上。
串励绕组磁动势可以与并励绕组磁动势方向相同（称为积复励），也可以相反（称为差复励）。
10.一般他励发电机的U约为5%～10%，可以认为它是一个恒压电源。
11.直流电动机的励磁电流都是由外电源供给的，和直流发电机相似，励磁方式不同也会使直流电动机的运行性能产生很大差异。
按照励磁方式的不同，直流电动机可分为他励、并励、串励、复励电动机。
12.并励电动机的转速调整率很小，只有（2-8）%，基本上可以认为是一种恒速电动机。
13. 电力拖动系统是由电动机拖动，并通过转动机构带动生产机械运转的一个动力学整体。
14.在应用运动方程时，必须注意转矩的正负号，一般规定如下：首先确定某一旋转方向为正方向，当电磁转矩em T 的方向与旋转方向n 相同时，em T 前面取正号，反之取负号。
电力及电机拖动考试题(附参考答案)
电力及电机拖动考试题（附参考答案）一、单选题（共45题，每题1分，共45分）1.三相笼型感应电动机可以采用定子绕组串电阻减压起动，由于它的主要缺点是_____，所以很少采用此法。
()A、产生的起动转矩太小B、起动电流太大C、起动电流在电阻上产生的损耗太大D、产生的起动转矩太大正确答案：C2.三相感应电动机等效电路中的附加电阻（1/s-1）Rr'，反映的是____。
()A、传递到转子上的电磁功率B、转子转动时输出的机械能C、转子的铜耗D、转子转动时输入的电能正确答案：B3.三相感应电动机当转差率s=1时，此电动机为_____。
()A、制动状态B、同步运行状态C、额定运行状态D、起动状态正确答案：D4.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。
()A、自耦变压器B、Y-△C、定子串电阻D、延边三角形正确答案：A5.电磁调速异步电动机又称为______。
()A、交流异步电动机B、滑差电动机C、步进电动机D、测速电动机正确答案：B6.一台三相变压器的联结组别为Y，y0，其中“0”表示变压器______的。
()A、高压绕组与低压绕组的相电势反相B、高压绕组与低压绕组的线电势同相C、高压绕组与低压绕组的相电势同相D、高压绕组与低压绕组的线电势反相正确答案：B7.电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。
()A、2B、5C、3D、1.5正确答案：C8.一台绕线式三相感应电动机拖动起重机的主钩，若重物提升到一定高度后需停在空中，不使用抱闸等装置使卷筒停转的方法，可以采用的办法是_____。
()A、切断电动机电源电压B、降低电源电压C、对调定子绕组任意两出线端D、在转子回路中传入适当大的三相对称电阻正确答案：D9.电磁调速异步电动机主要由一台单速或多速的三相笼型异步电动机和______组成。
()A、电磁离合器B、机械离合器C、电磁转差离合器D、测速发电机正确答案：C10.在三相绕线式感应电动机转子串频敏变阻器起动的整个过程中，频敏变阻器的等效阻抗变化趋势是______。
电力及电机拖动试题与参考答案
电力及电机拖动试题与参考答案一、单选题（共45题，每题1分，共45分）1.电动机能否全压直接起动，与_____无关。
( )A、电动机的型式B、环境温度C、起动次数D、电网容量正确答案：B2.将直流电动机电枢的动能变成电能消耗在电阻上，称为______。
( )A、回馈制动B、反接制动C、能耗制动D、机械制动正确答案：C3.转子绕组串电阻启动适用于_______。
( )A、绕线式异步电动机B、并励直流电动机C、鼠笼式异步电动机D、串励直流电动机正确答案：A4.三相同步电动机的制动控制应采用______。
( )A、电磁抱闸B、能耗制动C、再生发电制动D、反接制动正确答案：B5.若变压器所接电源的频率减小，电压不变，则励磁电流将______。
( )A、减小B、不变C、增大D、不确定正确答案：C6.变压器带感性负载时，由空载到负载，变压器的输出电压_____。
( )A、不变B、降低C、升高D、先升高后降低正确答案：B7.一台空载运行的三相感应电动机，当略微降低电源频率，而保持电源电压大小不变时，电动机的励磁电流_____。
( )A、不确定B、不变C、减小D、增加正确答案：D8.若拖动恒转矩负载的三相感应电动机保持U/f=常数，当f1=50HZ，n=2900r/min,若低频率到f1=40HZ，则电动机的转速为_____r/min。
( )A、2400B、2900C、2320D、2300正确答案：C9.变压器在运行中若电源电压降低，其他条件不变，则主磁通将______。
( )A、不变B、减小C、不确定D、增大正确答案：B10.直流电机中的换向器是由______构成。
( )A、特殊形状的梯形铸铁加工B、相互绝缘的特殊形状的梯形铜片C、相互绝缘的特殊形状的梯形硅钢片D、特殊形状的梯形整块钢板加工正确答案：B11.电磁调速异步电动机的基本结构型式分为_____。
( )A、整体式和独立式B、整体式和分立式C、组合式和整体式D、组合式和分立式正确答案：C12.对并联运行的变压器，说法正确的是_____。
电机与电力拖动试题
电力拖动测试试题姓名：得分：一、填空：（共20分，每题2分）1.一台6极三相异步电动机接于50HZ的三相对称电源；其s=0.05，则此时转子转速为_______r/min，定子旋转磁势相对于转子的转速为_______r/min。
2..若将变压器低压侧参数折算到高压侧时，其电势(或电压)应、电流应、电阻(或电抗)应。
3.一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于大小，而与磁路基本无关，其主磁通与励磁电流成关系。
4.变压器带负载运行时，若负载增大，其铁损耗将，铜损耗（忽略漏磁阻抗压降的影响）。
5.当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0 铁损耗P Fe。
6.采用绕组和绕组可以有效的削弱谐波分量，同时使基波分量（增大和减小）。
7.当s在范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为性质；在范围内运行于发电机状态，此时电磁转矩性质为性质。
8.三相异步电动机根据转子不同可分为和两类。
9.异步电动机的调速有、、调速。
10.一台2kV·A,400/100V的单相变压器，低压侧加100V，高压侧开路测得I0=2A；P0=20W；当高压侧加400V，低压侧开路，测得I0=_______A，P0=_______W。
二、选择题（共20分，每题2分）1.磁路中，产生磁通的源叫做磁势，用Fm表示，通常其强弱取决于( )。
A.电流与线圈匝数的乘积B.磁感应强度C.磁通量D.磁阻2.异步电动机的额定功率PN是指（）A.输入电功率B.输出机械功率C.输入机械功率D.输出电功率3.在电压相等情况下，若将一个交流电磁铁接到直流电流上使用，将会发生( )。
A.线圈电流增大，发热，甚至烧坏B.噪音C.吸力减小D.铁损增加4.在电动机的继电接触控制电路中，零压保护的功能是( )。
A.防止电源电压降低烧坏电机B.电源停电时报警C.防止停电后再恢复供电时电动机自行起动 D.防止电机转速太低5.接在运行线路中，但暂时未使用的电流互感器，其二次侧线圈应( )A.开路B.一端接地，另一端不接地C.两端短路D.两端短路而且其中一端还要接地6.三相异步电动机铭牌上标明：“额定电压380/220V，接法丫/△”。
电机与拖动复习资料
电机与拖动复习资料一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2．接触器主要由（电磁机构）、（触点系统）、（灭弧装臵）等三大部分组成。
3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。
5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（某）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（某）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（某）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
（某）4．转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
（某）5．三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电势、电流的频率总是固定不变的。
电机及电力拖动复习题
电机及电力拖动复习题一、填空题01.直流电机单波绕组的一个特点是只有两条支路，而与极数无关。
02.直流电机中超越换向将使前刷边发热加剧，消除环火的方法是装置补偿绕组。
03.直流电动机的电气制动方法有能耗制动、反接制动、回馈制动三种。
04.调速指标包括：调速范围、静差率、平滑系数和允许输出及经济性。
05.电力拖动系统稳定运行的条件是dndT dndT L em <。
06.直流机单叠绕组的联接特点是每个元件的两个出线端接在相邻的换向片上。
07.直流发电机铭牌上标注的额定功率是指电机输出端发出的电功率08.直流电机按励磁方式的不同可以分为他励、并励、串励和复励直流电机。
09.拖动系统的运动方程式是dt dnGDT T em ⋅=-37522。
折算到单轴系统的内容一般有：工作机构的转矩、力、飞轮矩和质量的折算。
10.直流电动机常用的起动方法有电枢串电阻和降压起动两种。
11.他励直流电动机有电枢电路串电阻、弱磁和降低电枢电压三种调速方法。
12.生产机械的负载转矩特性分为恒转矩、恒功率和风机、泵类负载转矩特性。
13.一台并励直流电动机，若改变电源极性，则电机转向不变。
14.直流发电机电磁转矩的方向和电枢旋转方向相反。
15.当直流电动机的转速超过理想空载转速_时，出现回馈制动。
16.直流电动机功率公式：直流发电机转矩公式：17.直流电机的节距指的是：极距指的是：18.直流电动机的人为特性都比固有特性软。
19.可用下列关系来判断直流电机的运行状态。
当U>E 时为电动机状态，当U<E时为发电机状态。
20.单迭绕组极对数为P 时，则并联支路数最多为p 。
21.他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为1I 和2I ， 1I =2I22.三相变压器可用三个单相变压器组成，这种三相变压器称为三相变压器组。
23.我国规定①Y ，yn0；②Y ，d11；③YN ，d11；④YN ，y0和⑤Y ，y0等五种作为三相双绕组电力变压器的标准联结组。
中南大学《电机及电力拖动》百题及答案 复习必备
25、 N1>N2 时，U1>U2,为 降压 变压器，N1<N2 时，U1<U2 为 升压 变压器 26、 变压器一次绕组电流大小取决于二次绕组的 电流_ 大小和负载 大小 27、 反接制动时，旋转磁场反向转动的方向与电动机的转动方向 相反 28、 三相异步电动机是利用定子绕组中的三相电流产生的旋转磁场 和绕组（……） 转子电流的有 功分量_ 相互作用产生的 29、 当电网电源频率是 f1，旋转磁场有 P 对磁极时，磁场的转速是 _60f1/P_ 30、 转速差与同步转速之比为 _转差率_ ，异步电动机定子绕组相当于变压器的 一次绕组 31、 变压器的作用是变电压变电流 变阻抗 32、 三相异步电动机定子中，布置有相隔 120__ 电角度的对称三相绕组 33、 直流电动机的启动方法为，电枢回路串电阻启动_ 和 _降压启动_ 34、 直流发电机中电磁转矩方向与电枢方向 相反 35、 直流电动机中电磁转矩方向与电枢方向 相同_ 36、 拖动恒转矩负载调速时，应用降压或电枢回路串电阻方法,拖动恒功率负载调速时，用弱磁方法 37、 变压器的铁芯导磁性越好，励磁电抗越 大 ，励磁电流越 小 倍 38、 脉振磁动势可分解为 2 个幅值和转速 相同而转向 相反的旋转磁通势. 39、 Y/△启动电流和启动转矩各位直接启动的 1/3 、1/3 率减小，输入功率不变，转速减小。 41、 直流电动机的电磁转矩由每极气隙磁通量 和电枢电流 共同产生 42、 变压器带负载运行，若负载增大，则铁耗 不变 ，铜耗 增大 43、 电源频率固定的变压器，忽略楼阻抗的条件下，主磁通大小取决于_外加电压 大小，而与磁路 的 材质和几何尺寸 基本无关，主磁通与励磁电流成非线性关系 44、 绕线异步电动机拖动恒转矩负载，转子电枢串电阻运行（电源电压下降），则转速 减小 ，定 子电枢电流 _增大 ，最大电磁转矩 减小 ，临界转差率 不变 三、 简答题 1、 直流电动机为什么不直接启动？直接启动有什么后果？ 直流电动机直接起动时起动电流很大，通常达到额定电流的 10 倍以上，而起动电流过大使电动机换 向困难，产生很大的火花；引起绕组发热，烧毁电机；产生机械冲击，损坏传动机构；会引起电网电 40、 他励直流电动机带恒转矩负载运行，增大电枢绕组串的电阻，稳定后，电枢电流不变，输出功
电机与电力拖动复习材料
电机与电力拖动复习材料一、填空题1．电动机按其功能可分为动力电动机和控制电动机。
2．电动机按用电类型可分为交流电动机和直流电动机。
3．电动机按其转速与电网电源频率之间的关系可分为同步电动机和异步电动机。
4．电动机的工作原理是建立在电磁感应定律通电导体在磁场中受电动力定律、电路定律和电磁力定律等基础上的。
5．产生旋转磁场的必要条件是在三相对称绕组中通入对称三相交流电。
6．电动机的转动方向与旋转磁场的转动方向相同，它由通入三相定子绕组的交流电流的相序决定。
7．电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的磁滞和涡流损耗。
8．工作制是指三相电动机的运转状态，即允许连续使用的时间，分为连续、短时和周期断续三种。
9．三相电动机定子绕组的连接方法有星形和三角形两种。
10．根据获得启动转矩的方法不同，电动机的结构也存在较大差异，主要分为笼型电动机和绕线式电动机两大类。
11．三相异步电动机固有机械特性是在额定电压、额定频率、按规定方法接线条件下的特性。
12．固有机械特性曲线上的四个特殊点是额定点、理想空载点、启动点、临界点。
13．常用的人为机械特性曲线是转子串电阻和降低定子电压。
14．常用的降压启动方法有定子串电阻、星形-三角形降压、自耦降压等。
15．降压启动在启动电流减小的同时启动转矩也减小了。
16．绕线式异步电动机启动方法有转子串电阻和转子串频敏变阻器两种，其中控制简单的是转子串频敏变阻器方法。
17．能耗制动实现时应断开定子的三相电源电源，在定子两相上加上直流电源，同时串电阻。
18．电源两相反接反接制动的制动能源来自于电源和转子转动的动能，其制动力较能耗制动更大。
19．最常见的出现回馈制动的情况是限速下放重物和降低电压调速。
20．变极调速的调速范围大，调速的平滑性差，最突出的优点是低速时转矩大，所以常被用于重载启动。
21．变频调速的优点有调速范围宽、静差率小，稳定性好、平滑性好，能实现无级调速、可适应各种负载、效率较高。
《电机与电力拖动》
成都理工大学? 电机与电力拖动?复习资料一、填空题1.变压器的主要结构部件是_________________和 _________________。
2.变压器油的作用，一是_________________；二是 _________________。
3. 变压器空载电流的大小约为额定电流的_________________倍，其性质是_________________。
4.变压器负载运行时，一次电流包括_________________ 和 _________________ 两个分量。
5. 三相变压器的连接组别取决于 _________________，_________________和_________________ 三个因素。
6.变压器的励磁阻抗由 __________ 试验测得，短路阻抗由 _________ 试验测得。
7.自耦变压器的一、二次绕组之间既有_________ 联系，又有 _________ 连接。
8.电焊变压器具有 _________ 的外特性，常采用 _________ 和 _________ 方法增大漏抗。
二、判断题1、变压器既能变换电压，又能变换电流。
〔〕2、变压器既能变换交流电压，又能变换直流电压。
〔〕3、变压器铁心中的主磁通幅值大小是由一、二次电流决定的。
〔〕4、由于变压器一、二次电流的相位相反，所以二次电流越大，一次电流越小。
〔〕5、变压器的空载损耗主要是铁损耗。
〔〕6、做变压器短路试验时，在高压侧加短路电压或在低压侧加短路电压测得的结果是一样的。
〔〕7、三相变压器并联运行时，短路阻抗大的变压器分担的负载小。
〔〕8、三绕组变压器的额定容量就是每个绕组的额定容量。
〔〕9、电压互感器运行时，近似于空载状态。
〔〕10、电流互感器的铁心和二次绕组的一端必须可靠接地。
〔〕15、调节同步发电机的励磁电流时，输出有功功率和无功功率都将发生变化。
〔〕16、同步电动机本身没有启动转矩，所以它不能自行启动。
大二下电机与电力拖动期末复习题
一、填空题：1．当端电压U小于电枢电势Ea直流电机运行于状态。
2．可用电枢电压U与电枢中感应电动势E的大小关系来判断直流电机的运行状态，当时为电动机状态，当时为发电机状态。
3．直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向和电枢旋转方向。
4．直流电机的电磁转矩是由和共同作用产生的。
5．直流发电机中，电枢绕组中的感应电动势是的，电刷间的感应电动势是的。
6．在直流电动机中，电枢绕组的受力方向与运动方向，是拖动性质的转矩。
7．直流电机的励磁方式有，，，。
8、一台并励直流发电机，正转时能自励，反转时自励；二、判断题1．并励直流发电机正转时如能自励，如果把并励绕组两头对调，且电枢反转，则电机不能自励。
( )两端仍能得到直流电压。
（）4．一台并励直流电动机，若改变电源极性，则电机转向也改变。
（）三、选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2．直流电机的电枢电势的大小等于（）。
A、绕组一条支路中各导体的感应电动势之和；B、S极下所有导体的感应电动势之和；C、N极下所有导体的感应电动势之和；D、电枢表面所有导体的感应电动势之和。
3.直流电动机的电刷的功用是( )。
A清除污垢 B. 引入直流电压、电流C.引出直流电压、电流D. 引出交流电压四、简答题1.什么是电枢反应？电枢反应对气隙磁场有什么影响？公式aTICTΦ=中的Φ应是什么磁通？2、、并励直流发电机的自励条件是什么？五、计算题1．一台直流电动机的额定数据为：额定功率P N=17Kw，额定电压U N=220V，额定转速n N=1500r/min, 额定效率ηN=0.83。
求它的额定电流及额定负载时的输入功率。
2．一台并励直流电动机的铭牌数据为：额定电压U N=220V，额定电枢电流I aN=75A，额定转速n N=1000r/min，电枢回路电阻R a=0.26Ω(包括电刷接触电组)，励磁回路总电阻R f=91Ω，额定负载时电枢铁损耗P Fe=600W，机械损耗P m=1989W。
【成人高考】电机与电力拖动 复习资料
电机与电力拖动考前复习资料学习方式: 业余时间：100分钟课程:《电机与电力拖动》一单选题 (共50题，总分值100分 )1. 多轴电力拖动系统中，电动机转速为1000r/min，负载轴转速为100r/min，负载飞轮矩为500N.m2，总传动效率为0.8，折算到电动机轴上的负载飞轮矩应为（）N.m2 （2 分）A. 62.5B. 50C. 6.25D. 0.5E. 42. 直流电动机的机械特性是指电动机( )与( )的关系。
a.转差率S b.主磁通φ c.电机转速n d.电枢电流Ia e.电磁转矩Tem f.电源电压U （2 分）A. efB. .ceC. bdD. af3. 一台十六极直流电动机电枢为单叠绕组时，其并联支路数为（）（2 分）A. 16B. 8C. 4D. 24. 电力拖动系统运动方程为，其中为电动机电磁转矩，为负载转矩，为转速。
该公式适用于（）的条件（2 分）A. 、及的正方向相同B. 系统必须运行于变速过程中而不能为恒速C. 简化为单轴电力拖动系统后的各种不同运行状态5. （2 分）A. Y,d5B. Y,d7C. Y,d11D. Y,d116. 单相变压器一次绕组感应电动势 ________________ （2 分）A. fN1φmB. I1N1φmC. fN1U1D. I1N1U17. 多轴电力拖动系统中，已知电动机转速为3000r/min，负载轴转速为500r/min，总传动效率为0.9，折算到电动机轴上的负载飞轮矩为30N.m2，实际的负载飞轮矩大小应为（）N.m2 （2 分）A. 30B. 180C. 200D. 10808. 直流伺服电动机，其调节特性为n=________________ （2 分）A. f(Tem)B. f(UcC. f(Ra)D. f(φ)9. 多轴电力拖动系统中传速比为j，传动效率为，负载转矩折算到电动机轴上时，应（）（2 分）A. 保持系统传送功率不变，与j及均成反比关系B. 保持系统传送功率不变，与j及均成正比关系C. 保持系统传动功率不变，与j成反比关系，与正比关系D. 保持系统储存动能不变，与j2成正比关系，与无关10. 直流电动机机械特性方程式 . A.Ceφ B.CeIa C.CTφ D.CeCＴφ2E.CＴφ2F.Ceφ2 （2 分）A. ACB. ADC. CED. AF11. 发电机的用途是将( )转换为( )，电动机的用途是将( )转换为( )。
电机与电力拖动复习题
《电机与电力拖动》复习题备注：1.请考生自带计算器；2.计算题只有答案以零分计。
一．试说明他励直流电动机的起动方法及其特点。
答：降压起动、电枢串联起动变阻器起动；降压启动的优点是，启动电流小，启动过程平滑，能量消耗少，因而在直流电力拖动系统中得到广泛应用。
二．试说明变压器并联运行的条件。
答：1、各变压器的原边额定电压要相等，各副边额定电压也要相等，即变比要相等；2、各变压器副边线电势对原边线电势的相位差应相等，即连接组要相同；3、各变压器的阻抗电压标么值应相等，短路阻抗角应相等。
三．电压变化率ΔU%和阻抗电压U K有什么联系？U K的大小决定于哪些因素？U K的大小对变压器运行的影响如何？答：可用下式来表示其联系，ΔU%=（U IN－U2’）／U IN×100%=U K／U IN×100%但阻抗电压U K的大小决定于漏阻抗Z K和负载的大小。
如果U K较大，则变压器在负载运行时的电压变化率就较大，即二次绕组端电压波动受负载影响较大。
但从另一方面来考虑，U K越大，则限制变压器短路电流的能力就强些。
所以要合理选择U K的大小。
四．一台三相异步电动机，如果把转子抽掉，而在定子绕组上加三相额定电压，会产生什么后果？答：如果把转子抽掉，则磁路中的气隙将大大增加，即磁阻增大。
因为定子绕组上加三相额定电压，那么所产生的磁通也应是额定的，这样就需要增加很大的励磁电流，以至烧毁定子绕组。
五．一台八极异步电动机电源频率ƒ=50Hz，额定转差率S N=0.04，试求额定转速n N。
答：同步转速：n=60f/P=60*50/4=750 r/min额定转速：n N=n-(n*s)=750-(750*0.04)= 720 r/min六．一台单相变压器，额定容量S N=1000kV A ,额定电压U1N／U2N=60／6.3kV , 额定频率ƒ=50Hz，归算至高压侧的Z K=61＋j205Ω，P0=5000W，P KN=16950W。
电机及拖动基础_试卷和答案
《电机与电力拖动基础》试卷一一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。
2、直流电动机的起动方法有：电枢回路串电阻和降压起动。
3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。
4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。
6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。
7、当s在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的范围内运行于发电机状态，此时电磁转矩性质为制动性质。
8、三相异步电动机根据转子不同可分为笼型和绕线两类。
根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电动机拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为叠绕组和波绕组。
使用于高电压的为波绕组，使用于大电流的为叠绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为电枢反应。
7. 直流电机在主磁极之间常安装换向极改善换向。
换向极的位置恰好也是几何中性线的位置。
8. 从机械特性上看，第一象限为电动机的正向电动状态，第四象限为电机的反向制动状态。
9. 他励直流电动机的机械特性为硬特性，串励直流电动机的机械特性为软特性。
（硬、软）10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车 10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车情况。
情况。
11.一台三相变压器的变比为相电压之比。
12.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，折合到二次侧后大小为1Ω。
电力及电机拖动考试题(含参考答案)
电力及电机拖动考试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、三相电机的正常接法若是△形，当错接成Y形，则电流、电压、功率将发生如下变化 ___。
( )A、电流电压变低，输出的机械功率为额定功率的1/2B、电流、电压、功率基本不变C、电流电压变高，输出的机械功率为额定功率的1/2D、电流电压变低，输出的机械功率为额定功率的1/3正确答案：D2、三相异步电动机定子各相绕组的电源引出线应彼此相隔______电角度。
( )A、180°B、60°C、90°D、120°正确答案：D3、按功率转换关系同步电动机可分为______类。
( )A、4B、1C、2D、3正确答案：D4、直流电动机的调速方案，越来越趋向于采用______调速系统。
( )A、磁放大器二极管整流—直流电动机B、晶闸管可控整流—直流电动机C、交磁电机扩大机—直流电动机D、直流发电机—直流电动机正确答案：B5、同步电动机出现“失步”现象的原因是______。
( )A、电源电压过高B、电动机轴上负载转矩太小C、电动机轴上负载转矩太大D、电源电压太低正确答案：C6、一台电力变压器型号为SL7-560/10，其中字母“L”表示变压器的______的。
( )A、绕组是用铝线绕制B、绕组是用铜线绕制C、冷却方式是油浸风冷D、冷却方式是油浸自冷正确答案：A7、三相绕线转子异步电动机的调速控制采用______的方法。
( )A、改变定子绕组磁极对数B、转子回路串联频敏变阻器C、改变电源频率D、转子回路串联可调电阻正确答案：D8、变压器二次侧的额定电压是指原绕组接在额定电压、额定频率的电源上，副绕组______的端电压。
( )A、开路时B、接额定负载时C、短路时D、接50%额定负载时正确答案：A9、三相异步电动机旋转磁场的旋转方向是由三相电源的___决定。
( )A、相位差B、相序C、相位D、频率正确答案：B10、电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。
电机与电力拖动题库
《电机与电力拖动》题库一、填空题：1、直流发电机的工作原理是基于原理；而直流电动机的工作原理是基于。
2、直流发电机电枢中感应电动势的大小与、、有关。
3、换向极绕组应与电枢绕组联。
4、直流电机的磁场是直流电机产生和必不可少的因素。
5、直流电机的铜耗包括和两部分。
6、电动机的飞轮力矩GD2越大，系统惯性，灵敏度。
7、若三相异步电动机U、V、W绕组分别施加A、B、C三相电源，其转向为逆时针方向，若分别施加C、A、B三相电源，则其转向为。
8、直流电动机常用的电气制动方法有、、三种。
9、能耗制动电阻R bk的选择应考虑最大制动电流 I bk I N。
10、直流电动机起动时，磁场变阻器的电阻应置于位置。
11、并励直流电动机可以通过改变或来改变电动机的旋转转方向。
12、直流电动机起动的方法有，和。
13、直流电机的励磁方式可分为、、和四种。
14、三相异步电动机转子绕组的感应电动势E2S、转子漏电抗X2S、转子电流I2均随转速的增加而，而转子电路的功率因数则随转速增加而。
15、生产机械的负载特性大致可以分为、和。
16、三相异步电动机的最大转矩与转子电阻r2的大小 ,与外加电U12。
17、当三相异步电动机的转差率S＝1时，电动机处于状态当S趋近于零时，电动机处于状态。
18、三相异步电动机的气隙旋转磁场的转速n1又称为，它与成正比，与成反比。
19、三相异步电动机的减压起动常有，，和三种方法。
20、直流电机的转子是由、、、组成的。
21、变压器在运行时其损耗基本不变，随负载的变化而变化，当等于时，效率最高。
22、三相异步电动机的软起动使电动机输入电压从或开始，按预先设置的方式，直到结束。
23、直流电机的运行状态是可逆的，可运行于状态，也可运行于状态。
24、中间继电器的作用是作用，接触器是作用。
所以不能随便相互代替使用。
25、三相异步电动机采用自耦变压器减压起动时K=A，与全压起动对比，其起动电流为全压起动时的倍，起动转矩为全压起动时的倍，起动电压为全压起动的倍。
电机与电力拖动复习题(2)
电机与电力拖动复习题一、 填空题1、 在电力拖动系统的基本运动方程式中，当电磁转矩T 大于负载转矩T L 时，电动机将做___加速______（加速、减速、稳态）运动。
2、 电力拖动系统的运动是由电力拖动系统中的____合成转矩___ 产生的。
3、 一台直流电机满足一定的条件既可以做电动机使用，也可以做发电机使用，该现象称为直流电机的 可逆 运行。
4、 直流电动机的转矩平衡方程式为_____ T=TL+T0 _。
5、 直流电动机中电磁转矩是____驱动___转矩，直流发电机中电磁转矩是__制动__转矩。
（驱动、制动）6、 他励直流电动机的调速方法有改变__电枢电压___调速、改变 电枢回路电阻调速和改变励磁 电流 三种。
7、 他励直流电动机的制动方法有__能耗制动__ __、反接制动_、 回馈制动_ 三种。
8、 变压器的空载试验可以测定变比k 、铁损耗P Fe 和 励磁阻抗 等参数，变压器的短路试验可以测定 铜 损耗和 短路 阻抗。
9、 交流异步电动机的转子分为鼠笼式和____绕线式_______两种。
10、三相异步电动机中旋转磁场的方向由三相交流电源的___相序_____决定。
11、同步电机主要由 磁极 和 电枢 两部分组成。
12、伺服电机的作用是把所接受的电信号转换为电机转轴的角位移或 角速度 。
13、电力拖动系统是采用__电动机_______为原动机拖动生产机械完成加工任务。
14、电力拖动系统的基本运动方程式为 dtdn GD T T fz .3752=- 。
15、直流电动机的基本结构由 定子 、 转子 和 气隙 三部分构成。
16、直流电动机按励磁方式分类有：___他励_____电动机和____自励_____电动机。
17、通过改变他励直流电动机的__电压__ 、___励磁电流 和 电枢回路电阻 等参数可以获得人为的机械特性。
18、他励直流电动机的启动方法有__减压启动__和___电枢回路串电阻启动__ 两种。
电力及电机拖动试题(附答案)
电力及电机拖动试题（附答案）一、单选题（共45题，每题1分，共45分）1.电动机在传输电能的过程中，仍然要遵守___。
()A、电磁感应定律B、动量守恒定律C、能量守恒定律D、阻抗变换定律正确答案：C2.笼型转子绕组是_____。
()A、可以外接附加电势B、短路绕组C、开路绕组D、三相对称绕组正确答案：B3.已知三相交流电源的线电压为380V，若三相电动机每相绕组的额定电压是220V，则应接成___。
()A、YY形B、△形或Y形C、只能接成Y形D、只能接成△形正确答案：C4.能实现倒拉反接制动的电动机是_____。
()A、绕线式三相感应电动机B、单相感应电动机C、同步电动机D、笼型三相感应电动机正确答案：A5.直流电动机的主磁极产生的磁场是______。
()A、脉动磁场B、旋转磁场C、交变磁场D、恒定磁场正确答案：D6.一台三相异步电动机，工作频率为50HZ，磁极数为4，则旋转磁场的转速为_____r/min。
()A、1000B、1500C、3000D、750正确答案：B7.按励磁方式分类，直流电机可分为______种。
()A、2B、3C、4D、5正确答案：C8.三相异步电动机的转子铁心一般都采用斜槽结构，其原因是_____。
()A、增加转矩B、简化制造工艺C、增加转子导体的有效长度D、改善电动机的启动及运行性能正确答案：D9.国产小型异步电动机的转子导体结构采用最广泛的是____。
()A、绕线式转子B、铜条结构转子C、铸铝转子D、深槽式转子正确答案：C10.变压器的空载损耗与_____有关。
()A、频率和磁通密度幅值B、负载的性质C、负载的大小D、电压的高低正确答案：A11.修理变压器时，若保持额定电压不变，而一次绕组的匝数比原来减少了一些，则变压器的空载电流与原来相比____。
()A、增大了一些B、不变C、无法确定D、减少了一些正确答案：A12.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。
电机与拖动试题库及答案
《电机与拖动》复习题及答案第一章直流电机一、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（×）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（√）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（×）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（×）5、电刷装置是直流电机所特有的部件。
（×）6、电刷装置并不是直流电机所特有的部件。
（√）7、在直流电机中换向极的作用主要是帮助换向（√）8、在直流发电机中换向极的作用主要是帮助换向（√）二、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
升高（）。
（2）3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U（1）20%；（2）大于20%；（3）小于20%。
三、多项选择题1、下列结构部件中属于直流电动机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷2、下列结构部件中属于直流发电机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷3、下列结构部件中属于直流电机旋转部件的为（B C ）A．主磁极B．电枢绕组C．换向器D．电刷四、简答题1、直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？（使换向极产生的磁通与电枢反应磁通方向相反。
对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情况下都能抵消电枢反应的影响。
电机与电力拖动试题库完整
《电机与电力拖动》试题库绪论一、填空1、在电力拖动系统中，电机是_____________设备。
机电能量转换2、在电力系统中，传动机构是在电机和生产机械的工作机构之间____________的装置。
传递动力3、电力拖动的特点是：方便经济、___________、调节性能好、易于实现生产自动化。
效率高4、电力拖动的特点是：方便经济、效率高、______________、易于实现生产自动化。
调节性能好5、在电力拖动系统中，__________是机电能量转换设备。
电机6、电力拖动的发展过程经历了成组拖动、单机拖动和_________________三个过程。
多机拖动7、电力拖动的发展过程经历了______________、单机拖动和多机拖动三个过程。
成组拖动8、电力拖动的发展过程经历了成组拖动、_____________和多机拖动三个过程。
单机拖动9、从电力拖动的控制方式来分，可以分为______________和连续控制系统两种。
断续控制系统10、从电力拖动的控制方式来分，可以分为断续控制系统和_______________两种。
连续控制系统二、选择题11、电力拖动的发展过程经历了成组拖动、_____________和多机拖动三个过程。
A、单机拖动B、双机拖动C、复合拖动D、水力拖动答：A12、电力拖动的特点是：方便经济、___________、调节性能好、易于实现生产自动化。
A、制造简单B、技术简单C、效率高D、转矩大答：C13、从电力拖动的控制方式来分，可以分为_______________和_______________两种。
A、连续控制系统和断续控制系统B、直流拖动系统和交流拖动系统C、变频拖动系统和直接拖动系统D、异步电机拖动系统和同步电机拖动系统答：A14、在电力拖动系统中，电机是_____________设备。
A、机电能量吸收B、发出电磁能量C、发电D、机电能量转换答：D15、电力拖动系统是由电源、控制设备、传动机构、电机和_______组成。
电气工程及其自动化期末考试资料(专升本)电机与电力拖动复习资料
《电机与电力拖动》复习资料一、填空题(每空3分，共30分)1、在交流线圈电路中，若匝数为N，交流电频率f，磁通为∅，则E= 。
2、单项变压器中，原边（一次绕组）线圈匝数N1，副边（二次绕组）匝数N2，则副边（二次绕组）电压比U1/U2 = ，电流变换比I1/ I2= ，阻抗变换比|Z e|/|Z L|= 。
3、三相交流异步电机同步转速为n0=3000 r/min，当前转速为n=2820 r/min，则转差率s= ，若供电频率为f=50Hz，则其定子磁极对数p= ；若转子开路感应电压为1000V，则转子堵转时转子感应电压E2s= ，在转子以当前速度n旋转时，则转子感应电压为E2s= 。
4、三相交流同步电机在运行过程中，根据定子和转子相角的位置，可以分为下述三种工作状态：则（a）状态为，（b）状态为。
二、简答题(共25分)1、请简述，变压器铁芯、电机定子铁芯为何采用厚度较小的硅钢片叠压而成（5分）？2、请列举直流电机的几种电励磁方式（4分）？分别画出励磁绕组与电枢连接的示意图（8分）？3、请阐述三相交流异步电机和同步电机在原理或结构上的主要相同之处和不同之处（8分）？三、分析题(共15分)1、(15分)图示磁路是由两块铸钢铁心（磁导率为μ1）及它们之间的一段空气隙（磁导率为μ0）构成。
各部分尺寸为：l0/2 = 0.5 cm ，l1 = 30 cm ，l2 = 12 cm ，A0 = A1 = 10 cm^2 ，A2 = 8cm^2。
若线圈中的电流为直流电流，且匝数为500，要求在空气隙处的磁感应强度达到B0 = 1T，问需要多大的电流I？四、计算题(共30分)1、（15）直流电动机拖动模型中：（1）写出转矩T和转速n方程的n=f(T)(5分)（2）绘制出n=f(T)示意图，且分别标出理想空载转速和启动转矩的点（10分）2、（15分）一台三相异步电机模型等效电路如图所示：经过等效才能合并为如下等效电路图所示：请计算出上述电路图中的：（1）对频率进行折算，且解释频率归算的物理意义（9分）（2）E2′=？（2分）（3）I2′=？（2分）（4）Z2′=？（2分）一、填空题 (每空3分，共30分)1、−j4.44Nf∅2、N1/N2、N2/N1、N12/N223、6%、1、1000V、60V4、电动状态、发电状态二、简答题 (共3小题，共25分)1、减少发热（2分），减小涡流电流（3分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电机与电力拖动》复习题备注：1.请考生自带计算器；2.计算题只有答案以零分计。
一．试说明他励直流电动机的起动方法及其特点。
二．试说明变压器并联运行的条件。
三．电压变化率ΔU%和阻抗电压U K有什么联系？U K的大小决定于哪些因素？U K的大小对变压器运行的影响如何？四．一台三相异步电动机，如果把转子抽掉，而在定子绕组上加三相额定电压，会产生什么后果？五．一台八极异步电动机电源频率ƒ=50Hz，额定转差率S N=0.04，试求额定转速n N。
六．一台单相变压器，额定容量S N=1000kV A ,额定电压U1N／U2N=60／6.3kV , 额定频率ƒ=50Hz，归算至高压侧的Z K=61＋j205Ω，P0=5000W，P KN=16950W。
求：（1）阻抗电压U K；（2）额定负载且cosψ2=0.8（滞后）时的电压调整率；（3）c osψ2=0.8（滞后）时的最高效率。
七．如果一对自整角机定子绕组的一根连接线接触不良或脱开，试问是否能同步转动？八．一台直流发电机的额定数据为：P N=100kW，U N=230V，n N=2850r/min，ηN=85%，试求该发电机的额定电流I N及额定输入功率P1N。
九．如果一台并励发电机不能建立电压时，检查的方法是什么？十．试说明变压器的效率在什么样的情况下达到最大值，这个最大值是如何得到的？十一．三相异步电动机能在低于额定电压下长期运行吗？为什么？十二．三相异步电动机的定、转子铁芯如用非磁性材料制成，会产生什么后果？十三．拆换异步电动机的定子绕组时，若把每相的匝数减少，则气隙中的每极磁通与磁密数值将怎样变化？十四．异步电动机为什么又称为感应电动机？十五．一台六极直流电机，1200r/min，74槽，每槽4个元件边，单匝元件，单叠绕组，每极磁通为1.38×10-2Wb，电枢电流为120A，求其电磁转矩及电枢电动势。
十六．一台直流电动机的额定数据为：P N=17kW，U N=220V，n N=1500r/min，ηN=83%，试求该电动机的额定电流I N及额定输入功率P1N。
十七．一台他励直流电机并联于U=220V电网上运行，单波绕组，已知p=2，N=372(电枢总导线数)，n=1500r/min，每极磁通为φ=1.1×10-2Wb，电枢回路总电阻R a=0.208Ω，P Fe=362W，PΩ=204W，忽略附加损耗。
试求：a)此直流电机是发电机还是电动机？b)电磁转矩、输入功率和效率各为多少？十八．一台他励直流电动机的额定数据为：P N=7.5kW，U N=220V，I N=39.8A，n N=1500r/min，试计算并绘制其固有机械特性。
十九．一台四极直流发电机是单叠绕组，每极磁通为 3.79×10-2Wb，电枢总导线数为152根，转速为n=1200r/min，求电机的空载电动势。
若改为单波绕组，其他条件不变，问空载电动势为230V时，电机的转速应是多少？二十．一台三相异步电动机P N=60kW，n N=577 r/min，cosψ=0.77，ηN=88.5%，试求在额定线电压为380V时的额定电流NI N。
二十一．一台三相异步电动机的输入功率8.6kW，定子铜耗为425W，铁耗为210W，转差率为S=0.034，试计算电动机的电磁功率、转子铜耗及机械损耗。
二十二．某台直流发电机的额定数据为：P N=90kW，U N=230V，n N=1450r/min，ηN=89.6%，试求该发电机的额定电流I N。
二十三．一台四极直流电动机，单叠绕组，额定转速n N=1460r/min，36槽，每槽6个元件边，每极磁通为2.2×10-2Wb，问电枢电流为800A时，求其电磁转矩。
二十四．电动机的电磁转矩是驱动性质的转矩，电磁转矩增大时，转速似乎应该上升，但从直流电动机的转矩及转速特性来看，电磁转矩增大时，转速反而下降，这是什么原因？二十五．并励直流电动机在运行时若励磁绕组断线，会出现什么后果？二十六．三相异步电动机，额定功率P N=55kW，额定电压U N=380V，额定电流I N=119A，额定转速n N=570r/min，额定功率因素cosψN=0.89，求同步转速、极对数、额定负载时的效率和转差率。
已知电网频率为50Hz。
二十七．某台直流电动机的额定数据为：P N=10kW,U N=220V, n N=1500r/min,ηN=88.6%,试求该电动机额定运行时的输入功率P1及额定电流I N。
二十八．有一台三相变压器，额定容量S N=50kV A , 高压侧额定电压U1N=10kV , 低压侧额定电压U2N=400V , 高低压绕组都接成星形，试求高低压侧的额定电流I1N和I2N。
二十九．某台直流发电机为单叠绕组，每极磁通为3.5×10-2Wb，电枢总导线为152根，转速为1200 r/min，求电机的空载电动势。
若改为单波绕组，其他条件不变，问空载电动势为210V时，电机的转速是多少？三十．为什么说交流异步测速发电机是交流侍服电动机的一种逆运行方式？复习题参考答案：一．降压起动、电枢串联起动变阻器起动二．①各变压器连接组号相同②各变压器一次侧额定电压相等，变比相等③标幺值相等三．答：可用下式来表示其联系，ΔU%=（U IN－U2’）／U IN×100%=U K／U IN×100%但阻抗电压U K的大小决定于漏阻抗Z K和负载的大小。
如果U K较大，则变压器在负载运行时的电压变化率就较大，即二次绕组端电压波动受负载影响较大。
但从另一方面来考虑，U K越大，则限制变压器短路电流的能力就强些。
所以要合理选择U K的大小。
四．答：如果把转子抽掉，则磁路中的气隙将大大增加，即磁阻增大。
因为定子绕组上加三相额定电压，那么所产生的磁通也应是额定的，这样就需要增加很大的励磁电流，以至烧毁定子绕组。
五．n N=720 r/min六．（1）阻抗电压U K%=5.94% （2）电压调整率ΔU%=4.77% （3）最高效率ηmax=97.75%七．答：一般单相自整角机定子绕组是三相绕组，在一对自整角机定子绕组的一根连接线接触不良或脱开，其他两相还可以形成单相回路。
当发送机有角位移或转动时，对接收机存在电势差，产生均衡电流，在两相绕组中形成单相回路，产生脉动磁场，它与转子励磁磁场的相互作用，不会产生转矩，因此无法与发送机保持同步转动。
八．额定电流I N=434.78 A 额定输入功率P1N=117.6kW九基本步骤为①观察电枢电压表②用欧姆计检查励磁电路断路点。
十．对变压器的效率公式利用数学方法求极值。
十一.不能。
长期电压太低会造成电动机的过载能力太低，当负载波动较大时，电动机可能会停止转动。
十二.答：如果三相异步电动机的定、转子铁芯如用非磁性材料制成，则主磁路的磁阻将急剧增加，而励磁电抗大为减小，若要产生同样大小的旋转磁场，必须大大增加励磁电流，甚至超过额定电流好多倍，以至电动机在运行时，有可能烧坏绕组。
十三.答：因为额定电压不变，所以感应电动势也不发生变化。
那么从公式E=4.44ƒWk W1Φ中可以看出，如果匝数W减少，磁通Φ与磁密B的数值将增加。
十四. 答：异步电动机的工作原理是由于在定子绕组接上三相对称电源，从而建立旋转磁场，依靠电磁感应作用在转子绕组中感应电动势，并产生电流，转子电流与磁场相互作用，产生电磁转矩，从而实现能量的转换。
由于转子电流是感应而生的，因此又称为感应电动机。
十五. T M=234 N·m E a=81.7V十六. 额定电流I N=93.1A 额定输入功率P1N=20.48kW十七. (1) 电枢电势E a= C eφn=204.6V < U=220V,为电动机（2）电磁转矩T M=C MφI a =96.38 N·m输入功率P1= UI a=16.28kW电磁功率P M=E a·I a=15.14 kW输出功率P2= P M－P Fe－PΩ=14.574 kW效率η= P2／P1×100%=89.52%十八. 通过计算求得理想空载转速n0=1615r/min,额定电磁转矩T N=51.77N·m。
通过两点（0，1615）和（51.77,1500）作一条直线，即得其固有机械特性曲线。
十九. 单叠绕组：E a =115V 改为单波绕组：n=1198 r/min二十. I N=133.8A二十一. 电磁功率P M=7965 W 转子铜耗P CU2=S·P M=270.8W 机械损耗PΩ= P M－P CU2=7694.2W二十二. I N=391.3A二十三. T M=605 N·m(牛·米)二十四. 答：从公式T M=C MφI a和n=(U-I a R a)/C eφ中可以看出，当电磁转矩增大时，电流I a将增大，从而导致转速n 的减小。
所以说电磁转矩增大转速反而下降。
二十五. 答：若励磁绕组断线，则主磁通下降到剩磁磁通值，而电枢电流将迅速增大，转速迅速上升，可能大大超过额定转速，造成“飞车”，使换向器、电枢绕组和转动部件损坏，甚至造成人身事故。
（电机空载时励磁绕组断线最容易发生这种危险。
）二十六. 同步转速n1=600r/min极对数p=5效率ηN= 79%转差率S N=0.05二十七. P1 =11.29 kW I N=51.3A二十八. I1N=2.89A I2N=72.17A二十九. E a=106.4V n=1184 r/min三十. 答：在交流侍服电动机中，由控制绕组输入的是电压信号，通过电动机变成了转速信号在轴上输出，在交流异步测速发电机中，由外力拖动转轴转动，输入的是转速信号，通过测速发电机，输出与转速成正比的电压信号。
所以就信号的转换而言，两者互为可逆运行方式，和一般发电机和电动机的能量转换是一样的，是符合可逆原理的。
