1．1镀液因素：是指电镀环节中由于镀液成份偏离规定范围，而引起镀液性能恶化，从而造成相应的电镀故障，镀液因素包括：1）镀液中的主盐、络合剂、导电盐、阳极活化剂、缓冲液以及各种添加剂等成份失调2）镀液中受到各种有害金属离子，氧化剂以及有机杂质感污3）水质不符，如Ca、Mg离子超标等因素等等1．2非电镀因素：是指电镀环节中除镀液因素外的其它各种因素1）镀液温度、PH值、电流密度等工艺条件失控2）工件抛、磨不符，基体表面状态不良3）工件镀前处理不当4）受镀时导电不良5）镀件周转发生沾污、氧化6）镀后处理中清洗不净7）干燥不符、工件受潮等等非电镀因素引起的故障缺陷，正是由于其偶然性诱发原因，而使电镀故障具有特征、程度不一，而且故障往往表面为时有时无，时轻时重等非规律性特征1．3镀液因素的故障原因确定方法镀液因素造成的故障，通常要通过镀液成份调整，或除杂净化来解决，如判断不当，在初步判断后未经确定，即加料处理，若未能消除故障，不仅造成人力、财力的浪费，而且使故障处理复杂化而延误生产，镀液因素确定方法：1）镀液成分失调：是电镀故障生产常见原因之一，诸如：镀液主盐浓度过低或铬合剂浓度过高，会使沉积速度降低，镀层容易烧焦，主盐浓度过高或铬合剂浓度过低，会造成镀层粗糙，导电盐过低易导致槽电压升高，溶液失调应采取镀液分析方法来检查确认故障原因，对症下药。
pcb板镀铜锡渗镀原因
PCB板镀铜锡渗镀原因一、概述在电子制造中，PCB板（印刷电路板）的表面处理是至关重要的环节，它直接影响到产品的性能和可靠性。
其中，PCB板镀铜锡是一种常见的表面处理方法，旨在提高导电性、耐腐蚀性和连接可靠性。
然而，在镀铜锡过程中，渗镀是一个常见的问题，它可能导致电路短路、断路等质量问题。
因此，探究PCB 板镀铜锡渗镀的原因，对于提高产品质量和生产效率具有重要意义。
二、渗镀原因分析渗镀是指镀层在基材表面形成缺陷，导致镀层不连续或厚度不均匀。
在PCB 板镀铜锡过程中，渗镀的发生可能是由多种因素共同作用导致的。
下面将从几个方面详细分析渗镀的原因。
1.基材表面处理不当基材表面的清洁度和粗糙度对镀层的质量有着重要影响。
如果基材表面存在杂质、油污、氧化物等，就会导致镀层与基材之间的附着力减弱，从而引发渗镀。
此外，基材表面的粗糙度过大也会增加渗镀的风险。
2.电镀参数不适当电镀参数如电流密度、电镀时间、电镀液温度等对镀层的质量有显著影响。
如果这些参数设置不当，可能会导致镀层厚度不均匀、颗粒状结构等问题，从而引发渗镀。
3.电镀液成分不均一电镀液中的各种成分应保持适当的比例和浓度，以确保镀层的质量。
如果电镀液中的铜、锡离子浓度不均一或不足，就可能会导致渗镀的发生。
4.前处理和后处理不当在电镀之前对基材进行适当的预处理和在电镀之后进行适当的后处理，对于确保镀层质量是至关重要的。
例如，如果预处理的酸洗或浸渍步骤不足，就会导致基材表面残留杂质或氧化物，从而引发渗镀。
同样，如果后处理的清洗不彻底，也会增加渗镀的风险。
5.设备维护不当电镀设备和附属设施的维护也是影响镀层质量的重要因素。
例如，如果电极棒受损、阳极袋老化或过滤系统故障，就可能会导致电镀液的成分比例失衡，从而引发渗镀。
三、解决策略针对上述渗镀原因的分析，可以采取以下解决策略来降低渗镀的风险：1.加强基材表面处理在电镀前对基材进行严格的清洁和预处理，去除表面杂质、油污和氧化物，以提高基材表面的附着力和粗糙度。
pcb常见缺陷原因与措施
加强操作人员的安全意识教育， 确保生产过程中的安全和稳定。
04
PCB常见缺陷的检测方法与技 巧
目视检测法
直接观察PCB表面
通过肉眼或放大镜观察PCB表面是否存在裂纹、变形、气泡、污 渍等缺陷。
检查焊接质量
目视检测法可以用于检查焊接质量，如焊点大小、形状、光泽度等 是否符合要求。
识别元器件
目视检测法可以用于识别元器件的型号、规格、极性等是否正确。
焊盘腐蚀
使用合适的清洗剂清洗腐蚀的焊盘，然后用烘干机烘干。
阻焊层缺陷修复方法与技巧
阻焊层脱落
使用合适的涂料重新涂刷脱落的阻焊层，然后用烘干机烘 干。
阻焊层变色
使用合适的清洗剂清洗变色的阻焊层，然后用烘干机烘干 。
阻焊层起泡
检查阻焊层起泡原因，如果是由于涂层过厚导致，可以使 用砂纸打磨起泡区域，然后重新涂刷阻焊层，最后用烘干 机烘干。
生产设备问题
总结词
设备故障或误差
详细描述
PCB生产过程中使用的设备，如钻孔机、曝光机、蚀刻机等，如果出现故障或误 差，可能导致PCB出现孔径不准确、线路不清晰、蚀刻过度等缺陷。
生产工艺问题
总结词
工艺参数不当
详细描述
PCB生产过程中的各项工艺参数，如温度、压力、时间等，如果设置不当，可能导致PCB出现翘曲、起泡、氧化 等缺陷。
优化生产工艺和流程
对生产工艺和流程进行持续改 进，提高生产效率和产品质量 。
引入先进的生产技术和设备， 提高生产自动化程度。
优化生产布局和物流管理，减 少生产过程中的浪费和损失。
提高操作人员技能和素质
加强操作人员技能培训，提高操 作人员的技能水平和操作规范意
识。
建立激励机制，鼓励操作人员积 极参与技术革新和改进活动。

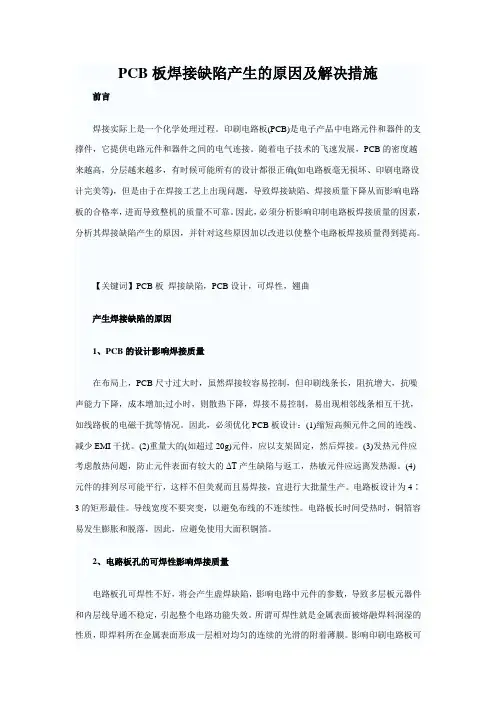

PCB板焊接缺陷产生的原因及解决措施
PCB板焊接缺陷产生的原因及解决措施前言焊接实际上是一个化学处理过程。
印刷电路板(PCB)是电子产品中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接。
随着电子技术的飞速发展，PCB的密度越来越高，分层越来越多，有时候可能所有的设计都很正确(如电路板毫无损坏、印刷电路设计完美等)，但是由于在焊接工艺上出现问题，导致焊接缺陷、焊接质量下降从而影响电路板的合格率，进而导致整机的质量不可靠。
因此，必须分析影响印制电路板焊接质量的因素，分析其焊接缺陷产生的原因，并针对这些原因加以改进以使整个电路板焊接质量得到提高。
(|NO.1441)【关键词】PCB板焊接缺陷，PCB设计，可焊性，翘曲(|NO.1441)产生焊接缺陷的原因(|NO.1441)1、PCB的设计影响焊接质量(|NO.1441)在布局上，PCB尺寸过大时，虽然焊接较容易控制，但印刷线条长，阻抗增大，抗噪声能力下降，成本增加;过小时，则散热下降，焊接不易控制，易出现相邻线条相互干扰，如线路板的电磁干扰等情况。
因此，必须优化PCB板设计：(1)缩短高频元件之间的连线、减少EMI干扰。
(2)重量大的(如超过20g)元件，应以支架固定，然后焊接。
(3)发热元件应考虑散热问题，防止元件表面有较大的ΔT产生缺陷与返工，热敏元件应远离发热源。
(4)元件的排列尽可能平行，这样不但美观而且易焊接，宜进行大批量生产。
电路板设计为4∶3的矩形最佳。
导线宽度不要突变，以避免布线的不连续性。
电路板长时间受热时，铜箔容易发生膨胀和脱落，因此，应避免使用大面积铜箔。
(|NO.1441)2、电路板孔的可焊性影响焊接质量(|NO.1441)电路板孔可焊性不好，将会产生虚焊缺陷，影响电路中元件的参数，导致多层板元器件和内层线导通不稳定，引起整个电路功能失效。
所谓可焊性就是金属表面被熔融焊料润湿的性质，即焊料所在金属表面形成一层相对均匀的连续的光滑的附着薄膜。
影响印刷电路板可焊性的因素主要有：(1)焊料的成份和被焊料的性质。

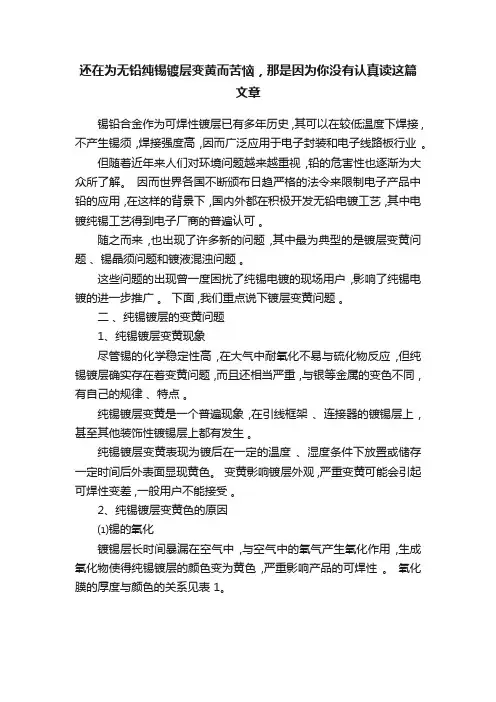

还在为无铅纯锡镀层变黄而苦恼，那是因为你没有认真读这篇文章
