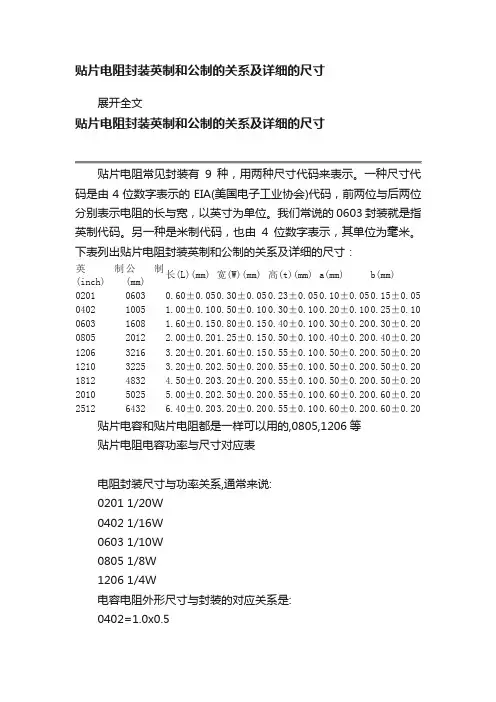

贴片电阻尺寸

贴片电容和贴片电阻都是一样可以用的,0805,1206等

贴片电阻电容功率与尺寸对应表

电阻封装尺寸与功率关系,通常来说:

0201 1/20W

0402 1/16W

0603 1/10W

0805 1/8W

1206 1/4W

电容电阻外形尺寸与封装的对应关系是:

0402=1.0x0.5

0603=1.6x0.8

0805=2.0x1.2

1206=3.2x1.6

1210=3.2x2.5

1812=4.5x3.2

2225=5.6x6.5

常规贴片电阻(部分)

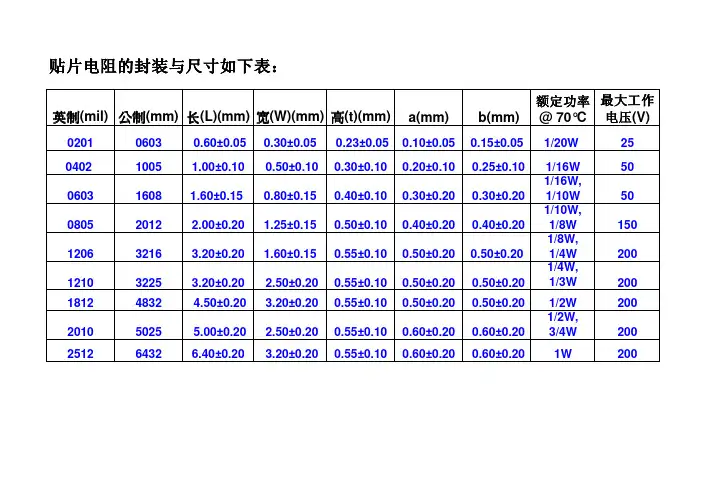

常规的贴片电阻的标准封装及额定功率如下表：

英制(mil) 公制(mm) 额定功率(W)@ 70°C

0201 0603 1/20

0402 1005 1/16

0603 1608 1/10

0805 2012 1/8

1206 3216 1/4

1210 3225 1/3

1812 4832 1/2

2010 5025 3/4

2512 6432 1

国内贴片电阻的命名方法：

1、5%精度的命名：RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示电阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装

1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6 :2010(1/2W) 7:2512(1W)

1206 20欧1/4 *4 5欧1w

120

电阻封装尺寸

2011-06-14 14:11:40| 分类：硬件知识| 标签：|字号大中小订阅

起因呢：就是想知道不同功率的直插电阻对应的封装。可是网上寻觅了老半天，也找不到明确的答案！

在顶顶大名的“单片机综合群”里问，也无果。

很矛盾：高手们都不屑于这样的小问题。可是像我这样的初出茅庐的，对这个问题就会很迷糊。

最后：退一步，先查电阻的加工尺寸，再查Protel里封装类型对应的尺寸，把两者对应起来。这样来确定一个貌似合理的结果。呵呵

呵呵，把成果展示一下：

这里的M型，指的是电阻的弯折方式，就是如图这样弯折。这个功率与M型弯折时的尺寸对照表很容易看懂。

这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。

所以，0.3英寸=7.6mm 0.4英寸=10.2mm 0.5英寸=12.7mm 0.6英寸=15.2mm

0.7英寸=17.8mm 0.8英寸=20.3mm 0.9英寸=22.9mm 1.0英寸=25.4mm

结论：所以根据上面的表和那几个英寸与毫米的对应算式。不同功率的直插电阻对应的封装应该是这样的：

1/8W ----AXIAL-0.3

1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）

1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）

1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）

2W ----AXIAL-0.8

3W ----AXIAL-1.0

5W ----AXIAL-1.2

呵呵，结论就是这样。

问题：一般网上的资料都说1W、2W的电阻选AXIAL-0.8，也有说选AXIAL-1.0。这与我这里得到的结论有些出入。呵呵
