一、利用磁场控制带电粒子运动 例1 如图所示， 虚线圆所围区域内有方向垂直纸面向里的匀强
磁场， 磁感应强度为 B.一束电子沿圆形区域的直径方向以速 度 v 射入磁场，电子束经过磁场区域后，其运动方向与原入 射方向成 θ 角．设电子质量为 m，电荷量为 e，不计电子之 间相互作用力及所受的重力．求： (1)电子在磁场中运动轨迹的半径 R. (2)电子在磁场中运动的时间 t. (3)圆形磁场区域的半径 r.
学习目标
知识储备
学习探究
典例精析
课堂小结
自我检测
(2)圆心一定在弦的中垂线上． 如图乙所示，作 P、M 连线的中垂线，与其中一个速度的垂线的交点为圆 心． 2．半径的确定 半径的计算一般利用几何知识解直角三角形．做题时一定要做好辅助线， 由圆的半径和其他几何边构成直角三角形． 3．粒子在磁场中运动时间的确定 (1)粒子在磁场中运动一周的时间为 T，当粒子运动的圆弧所对应的圆心角 α T (或 t ＝ α T )． 为 α 时，其运动时间 360° 2π l (2)当 v 一定时，粒子在磁场中运动的时间 t＝v，l 为带电粒子通过的弧长．
学习目标 知识储备 学习探究 典例精析 课堂小结 自我检测
解析
本题是考查带电粒子在圆形区域中的运动问题． 一般先根
据入射、出射速度确定圆心，再根据几何知识求解．首先利用对 准圆心方向入射必定沿背离圆心出射的规律， 找出圆心位置， 再 利用几何知识及带电粒子在匀强磁场中做匀速圆周运动的相关 知识求解．
学习目标
知识储备
学习探究
典例精析．回旋加速器中交流电源的周期等于带电粒子 在磁场中运动
的周期
《洛伦兹力的应用》课件3
1.粒子在磁场中做圆周 运动的条件．(重点) 2．回旋加速器和质谱 仪的原理．(重点) 3．带电粒子在磁场中 做圆周运动半径的确定 及计算．(重点) 4．带电粒子在磁场中 做圆周运动半径的确定 ．(难点)
当 堂 双 基 达 标
课 时 作 业
菜
单
JK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
菜
单
JK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
●课标解读 1．理解洛伦兹力对粒子不做功． 2． 理解带电粒子的初速度方向与磁感应强度的方向垂直
教 学 方 案 设 计
时，粒子在匀强磁场中做匀速圆周运动． 3 ．会推导带电粒子在匀强磁场中做匀速圆周运动的半 径、周期公式，并会用它们解答有关问题．
课
标
解
读
重
点
难
点
教 学 方 案 设 计
课 前 自 主 导 学
1.理解洛伦兹力对粒子不做功． 2．理解带电粒子的初速度方向与 磁感应强度的方向垂直时，粒子在 匀强磁场中做匀速圆周运动． 3．会推导带电粒子在匀强磁场中 做匀速圆周运动的半径、周期公式 ，并会用它们解答有关问题． 4．通过讲述带电粒子在科技、生 产与生活中的典型应用，培养热爱 科学、致力于科学研究的价值观.
当 堂 双 基 达 标
课 前 自 主 导 学 菜 单
课 时 作 业
JK ·物理
教 学 教 法 分 析
选修3-1
课 堂 互 动 探 究
●教学流程设计
教 学 方 案 设 计
当 堂 双 基 达 标
课 前 自 主 导 学 菜 单
课 时 作 业
JK ·物理
高中物理第三章5第5节洛伦兹力的应用课件教科选修31教科高二选修31物理课件
第三章 磁 场
第5节 洛伦兹力的应用(yìngyòng)
12/10/2021
第一页，共四十一页。
第三章 磁 场
1.理解磁场控制运动粒子的特点是只改变带电粒子速度 方向，不改变其速度大小． 2．知道质谱仪和回旋加速器的构造和原理．并能解决相关问 题．(重点和难点)
12/10/2021
第二页，共四十一页。
12/10/2021
第三十一页，共四十一页。
解析：选 A.由于洛伦兹力并不做功，而离子通过电场时有 qU ＝12mv2，故离子是从电场中获得能量．故 A 正确；要加速次数 最多最终能量最大，则被加速离子只能由加速器的中心附近进 入加速器，而从边缘离开加速器，故 B 错误；据回旋加速器的 工作原理知，电场的周期等于粒子在磁场运动的周期．所以 T ＝2vπr＝2qπBm，与离子的速度大小无关．故 C 错误；离子在磁场 中洛伦兹力提供向心力，所以 qvB＝mrv2，所以 r＝mqBv，据表 达式可知，离子获得的最大动能取决于 D 形盒的半径，所以最 大动能为q22Bm2r2，与加速电场的电压无关．故 D 错误．
2eU1 m
1 (3)B2
2U1m e
第十六页，共四十一页。
1.质谱仪是一种测定带电粒子质量和分析同 位素的重要工具，它的构造原理如图所示．粒子源 S 发出各种 不同的正粒子束，粒子从 S 出来时速度很小，可以看做初速度 为零，粒子经过加速电场加速后垂直进入有界匀强磁场(图中线 框所示)，并沿着半圆周运动而达到照相底片上的 P 点，测得 P 点到入口的距离为 x.则以下说法正确的是( )
12/10/2021
第十四页，共四十一页。
(1)粒子的速度 v 为多少？ (2)速度选择器的电压 U2 为多少？ (3)粒子在偏转分离器中做匀速圆周运动的半径 R 为多大？
第5节 洛伦兹力的应用(yìngyòng)
12/10/2021
第一页，共四十一页。
第三章 磁 场
1.理解磁场控制运动粒子的特点是只改变带电粒子速度 方向，不改变其速度大小． 2．知道质谱仪和回旋加速器的构造和原理．并能解决相关问 题．(重点和难点)
12/10/2021
第二页，共四十一页。
12/10/2021
第三十一页，共四十一页。
解析：选 A.由于洛伦兹力并不做功，而离子通过电场时有 qU ＝12mv2，故离子是从电场中获得能量．故 A 正确；要加速次数 最多最终能量最大，则被加速离子只能由加速器的中心附近进 入加速器，而从边缘离开加速器，故 B 错误；据回旋加速器的 工作原理知，电场的周期等于粒子在磁场运动的周期．所以 T ＝2vπr＝2qπBm，与离子的速度大小无关．故 C 错误；离子在磁场 中洛伦兹力提供向心力，所以 qvB＝mrv2，所以 r＝mqBv，据表 达式可知，离子获得的最大动能取决于 D 形盒的半径，所以最 大动能为q22Bm2r2，与加速电场的电压无关．故 D 错误．
2eU1 m
1 (3)B2
2U1m e
第十六页，共四十一页。
1.质谱仪是一种测定带电粒子质量和分析同 位素的重要工具，它的构造原理如图所示．粒子源 S 发出各种 不同的正粒子束，粒子从 S 出来时速度很小，可以看做初速度 为零，粒子经过加速电场加速后垂直进入有界匀强磁场(图中线 框所示)，并沿着半圆周运动而达到照相底片上的 P 点，测得 P 点到入口的距离为 x.则以下说法正确的是( )
12/10/2021
第十四页，共四十一页。
(1)粒子的速度 v 为多少？ (2)速度选择器的电压 U2 为多少？ (3)粒子在偏转分离器中做匀速圆周运动的半径 R 为多大？

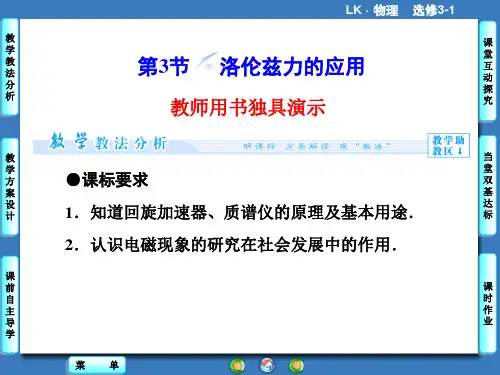

《洛伦兹力的应用》课件3
