基于郭天祥单片机数码管的电子钟(含闹钟、整点报时)

合集下载

单片机制作数字钟(含万年历、秒表功能)

单片机制作数字钟(含万年历、秒表功能)

数字钟、万年历制作(基于单片机)电路原理图:程序://********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数,P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志,正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志,则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。

基于郭天祥单片机数码管的电子钟(含闹钟、整点报时)

基于郭天祥单片机数码管的电子钟(含闹钟、整点报时)

基于单片机数码管的电子钟(郭天祥系列单片机)功能说明(D本电子钟可以显示当前时刻、年月日和闹钟时刻。

不同时间的显示可以用key4来切换。

(2)、独立键盘key—key4(左到右)调节不同功能,7段数码管显示。

(3)整点提示功能:当时间为整点时,蜂鸣器会滴滴滴响,响20秒;(4)闹铃功能:本程序有闹铃功能,当定时时间到时,闹铃会滴滴滴报警,报警30秒;(5)附加功能:当在闹铃和整点时,8个发光二极管会闪亮;(6)时、分、秒之间和年、月、日之间也是用分割。

2、键盘控制(1)key1-键移动调整单位,每按一次移动一个单位,可调整时分秒、年月日和闹钟时间。

比如:在显示时分秒时,按下keyl 键, 可通过key2和key3对'秒'加减;再按一下keyl,可对"分'加减;再按一下keyl,可对"时'加减;再按keyl,时间开始走动(2)key2-加 1 ; key3-减 1;(3)key4-键切换时分秒、年月日和闹铃时间的显示。

比如:当前为时分秒,按一下key4,则显示年月;再按一下,则显示闹铃时间;再按一下,则显示时分秒时间。

附录:C语言程序〃设计项目:带闹铃的电子钟//功能:keyV键:开始/调时分秒/调年月日/调定时// key2 ■键:加 1// key3-键:减 1// key4-键:切换页面#in clude<reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula=P2A6;sbit wela=P2A7;sbit key1=P3A4;sbit key2=P3A5;sbit key3=P3A6;sbit key4=P3A7;sbit bear=P2A3;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};uchar sed ,hour1 ,year1 ,mon1 ,day1,tempi ,temp2,sec2,min2,hour2; void keyscan();void display(uchar hour,uchar min,uchar sec);void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void init(){TMOD=0X02;TH0=6;TL0=6;EA=1;ET0=1;TR0=1;hour1=00;mini =00;sed =00;year1=12;mon1=03;day1=10;void display(uchar hour,uchar min,uchar sec) { uchar s1 ,s2,m15m2,h1 ,h2;s2=sec/10;s1=sec%10;m2=min/10;m1=min%10;h2=hour/10;h1=hour%10;dula=1;P0=table[h2];dula=0;P0=0XFF;wela=1;P0=0XFE;delay(1);dula=1;P0=table[h1]+0x80;dula=0;P0=0XFF;wela=1;P0=0XFd;delay(1);dula=1;P0=table[m2];dula=0;P0=0XFF;wela=1;P0=0XFb;delay(1);dula=1;P0=table[m1]+0x80;dula=0;P0=0XFF;wela=1;P0=0XF7;delay(1);dula=1;P0=table[s2];dula=0;PO=OXFf;wela=1;P0=0Xef;delay(1);dula=1; PO=table[s1J; dula=0; P0=0XFF; wela=1; PO=OXdf; delay(1);}void keyscan()if(key1 ==0)delay(10); if(key1 ==0)//TR0=0; tempi++; if(temp1 ==4){tempi=;TR0=1;while(!key1)switch(temp2){case 0:display(hour1,sec1 );break; case1:display(year1 ,mon1 ,day1 );break; case2:display(hour2,min2,sec2);break;if(key2==0){delay(10); if(key2==0){ if(temp2==0) { TR0=0;switch(templ){case 1:sed ++;if(sec1 ==60)sec1 =O;break;case 2:min1 ++;if(min1 ==60)min1 =O;break;case 3:hour1 ++;if(hour1 ==24)hour1 =O;break;while(!key2) display(hour1 ,min1 ,sec1);if(temp2==1) { TR0=1;switch(templ)case 1:day1 ++;if(day1==31 )day1=1 ;break; case 2:mon1 ++;if(mon1==13)mon1 =1 ;break;case 3:year1 ++;if(year1 ==100)year1 =0;break; } while(!key2)display(year1 ,mon1 ,day1);if(temp2==2) { TR0=1;switch(templ)case 1:sec2++;if(sec2==60)sec2=0;break;case 2:min2++;if(min2==60)min2=0;break;case 3:hour2++;if(hour2==24)hour2=0;break; }while(!key2)display(hour2,min2,sec2);if(key3==0){delay(10); if(key3==0){if(temp2==0){ TR0=0;switch(templ){case 1:if(sec1 ==0)sec1 =60;sec1 ~;break;case 2:if(min1 ==0)min1 =60;min1 -;break;case 3:if(hour1 ==0)hour1 =24;hour1 -;break; } while(!key3)display(hour1 ,min1 ,sec1);if(temp2==1){ TR0=1;switch(templ){case 1:if(day1==1 )day1=31 ;day1-;break;case 2:if(mon1==1 )mon1 =13;mon1 ・-;break;case 3:if(year1 ==0)year1 =100;year1 -;break; } while(!key3) display(year1 ,mon1,day1);}if(temp2==2){ TR0=1;switch(templ){case 1:if(sec2==0)sec2=60;sec2-;break;case 2:if(min2==0)min2=60;min2-;break;case 3:if(hour2==0)hour2=24;hour2-;break; } while(!key3)display(hour2,mi n2,sec2);if(key4==0)delay(10); if(key4==O)tempi =0;temp2++; if(temp2==3)temp2=0;while(!key4) switch(temp2){case 0:display(hour1 ,min1 ,sec1);break; case1:display(year1 ,mon1 ,day1 );break;case 2:display(hour2,min2,sec2);break;switch(temp2){case 0:display(hour1 ,min1 ,sec1 );break;case 1:display(year1 ,mon1 ,day1 );break; case2:display(hour2,min2,sec2);break;void alarm(){uint i;if((hour1==hour2&&min1==min2&&(sec1 >=sec2&&sec1 <sec2+30))||(min1==0 &&sec"l <20)) { for(i=0;i<20;i++){bear=~bear;P1=~P1;switch(temp2){case 0:display(hour1,mi,sec1 );break;case 1:display(year1 ,mon1 ,day1);break;case 2:display(hour2,min2,sec2);break;}delay(30);}bear=1;P1=Oxff;void main(){init();while(1){keyscan();{if (key 1 ==0 || key2==0 || key3==0 || key4==O )Bear=0}alarm();void time1()interrupt 1{uint m;m++;if(m==3686){m=0;sec1++;if(sec1 ==60){sec1=0;min1++;if(min1==60){min1=0; hour1++; if(hour1==24)hour1=0;day1++; if(day1==31) {day1=1;mon 1++;if(mon1==13){mon1 =1; year1++; if(year1==100) year1=0;。

2019年基于单片机的LED数码管数字电子钟智能仪表课程设计.doc

2019年基于单片机的LED数码管数字电子钟智能仪表课程设计.doc

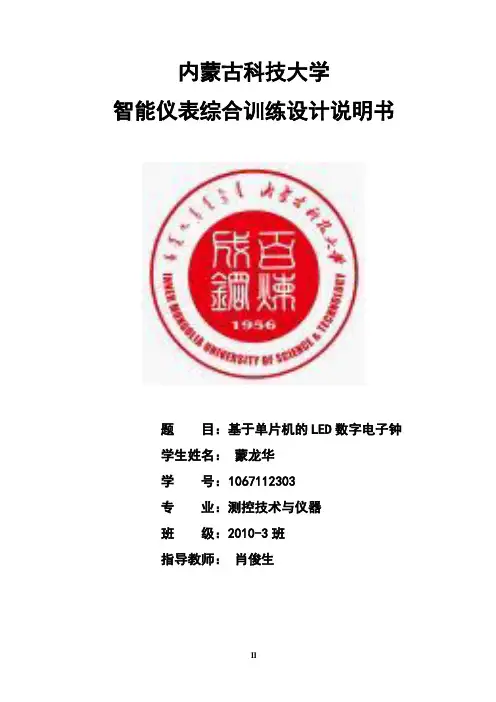

内蒙古科技大学智能仪表综合训练设计说明书题目:基于单片机的LED数字电子钟学生姓名:蒙龙华学号:1067112303专业:测控技术与仪器班级:2010-3班指导教师:肖俊生摘要数字电子钟是采用电子电路实现对年、月、日、时、分、秒数字显示的计时装置,由于数字集成电路的发展和石英晶体震荡器的广泛应用,使得数字电子钟的精度远远超过老式钟表,钟表的数字化给人们生产生活带来了极大的方便,成为人们日常生活中不可缺少的必需品。

本次课程设计的是基于AT89C52单片机和实时时钟芯片DS1302在数码管上进行时钟显示,并能通过按键对其进行调时和校准,并且可以设置闹钟,且具有秒表功能。

通过按键可以切换时钟和秒表功能,同时可以对闹钟进行设置。

采用AT89C52单片机和DS1302实时时钟芯片,使用5V电源供电。

DS1302是一种高性能、低功耗、带RAM 的实时时钟芯片,它能够对时,分,秒进行精确计时,它与单片机的接口使用同步串行通信,仅用3条线与之相连接,就可以实现MCS-51单片机对其进行读写操作,把读出的时间数据送到数码管上显示。

程序运行时,数码管将从当前时间开始显示,通过调节按键可以分别对小时和分钟进行调整,调整后,时钟以新的时间为起点继续刷新显示。

这种实现方法的优点是电路简单,性能可靠,实时性好,时间和日期精度高,操作简单,编程容易。

关键词:AT89C52单片机;DS1302;LED数码管;闹钟;秒表目录目录 ............................................................... - 1 - 第1章前言 ........................................................ - 2 -1.1课题研究的现实性意义........................................ - 2 -1.2国内外研究现状.............................................. - 2 -1.3课题基本概况................................................ - 3 - 第2章总体方案设计 ................................................ - 4 -2.1方案原理.................................................... - 4 -2.2 硬件选择.................................................... - 4 -2.2.1 DS1302简介 ........................................... - 4 -2.2.2单片机 ................................................ - 5 -2.2.3显示方案 .............................................. - 6 - 第3章硬件设计 .................................................... - 8 -3.1显示模块.................................................... - 9 -3.2独立按键模块................................................ - 9 -3.3实时时钟芯片DS1302 ......................................... - 10 - 第4章软件设计 ................................................... - 11 -4.1 程序流程图................................................. - 11 -4.2 按键子程序................................................. - 12 -4.3 功能键按键程序流程图....................................... - 12 -4.4 时间调整程序............................................... - 13 - 第5章总结 ....................................................... - 14 - 附录A:硬件原理图................................................. - 15 - 附录B:C语言源程序 ............................................... - 16 - 参考文献 .......................................................... - 23 -第1章前言1.1课题研究的现实性意义20世纪末,电子技术获得了飞速的发展,在其推动下,现代电子产品几乎渗透了社会的各个领域,有力地推动了社会生产力的发展和社会信息化程度的提高,同时也使现代电子产品性能进一步提高,产品更新换代的节奏也越来越快。

基于单片机的多时刻闹铃数字钟的实现

基于单片机的多时刻闹铃数字钟的实现

基于单片机的多时刻闹铃数字钟的实现

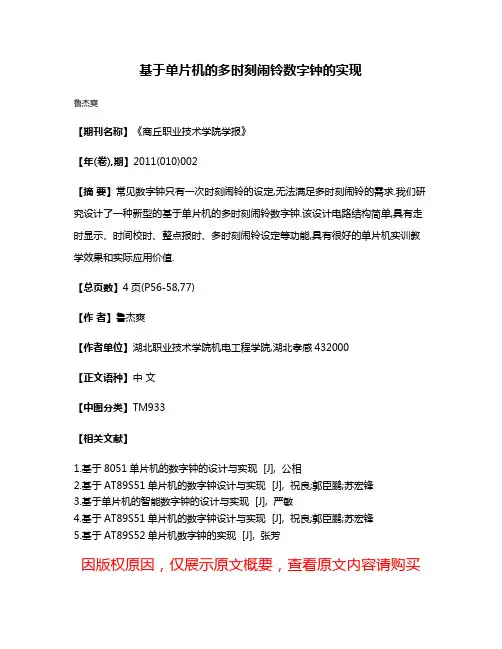

鲁杰爽
【期刊名称】《商丘职业技术学院学报》
【年(卷),期】2011(010)002
【摘要】常见数字钟只有一次时刻闹铃的设定,无法满足多时刻闹铃的需求.我们研究设计了一种新型的基于单片机的多时刻闹铃数字钟.该设计电路结构简单,具有走时显示、时间校时、整点报时、多时刻闹铃设定等功能,具有很好的单片机实训教学效果和实际应用价值.
【总页数】4页(P56-58,77)
【作者】鲁杰爽
【作者单位】湖北职业技术学院机电工程学院,湖北孝感432000
【正文语种】中文
【中图分类】TM933
【相关文献】
1.基于8051单片机的数字钟的设计与实现 [J], 公相
2.基于AT89S51单片机的数字钟设计与实现 [J], 祝良;郭臣鹏;苏宏锋
3.基于单片机的智能数字钟的设计与实现 [J], 严敏
4.基于AT89S51单片机的数字钟设计与实现 [J], 祝良;郭臣鹏;苏宏锋
5.基于AT89S52单片机数字钟的实现 [J], 张芳
因版权原因,仅展示原文概要,查看原文内容请购买。

51单片机c语言电子钟已加入调时闹铃整点报时功能

51单片机c语言电子钟已加入调时闹铃整点报时功能

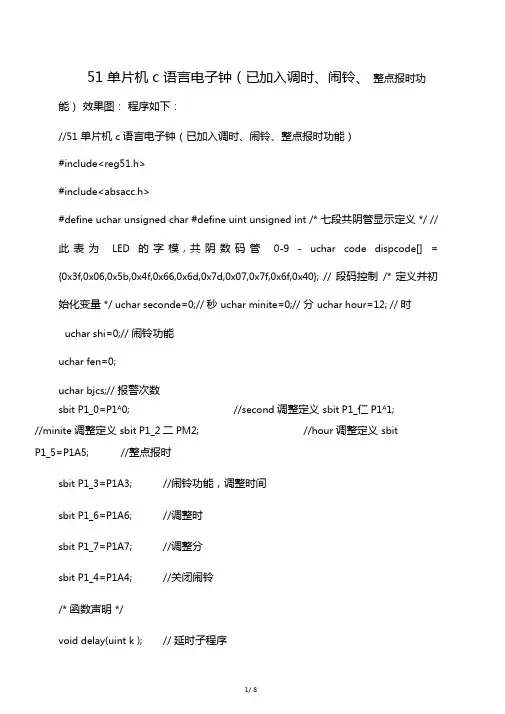

51 单片机 c 语言电子钟(已加入调时、闹铃、整点报时功能)效果图:程序如下://51 单片机c 语言电子钟(已加入调时、闹铃、整点报时功能)#include<reg51.h>#include<absacc.h>#define uchar unsigned char #define uint unsigned int /* 七段共阴管显示定义*/ // 此表为LED 的字模,共阴数码管0-9 - uchar code dispcode[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40}; // 段码控制/* 定义并初始化变量*/ uchar seconde=0;// 秒uchar minite=0;// 分uchar hour=12; // 时uchar shi=0;// 闹铃功能uchar fen=0;uchar bjcs;// 报警次数sbit P1_0=P1A0; //second 调整定义sbit P1_仁P1A1;//minite 调整定义sbit P1_2二PM2; //hour 调整定义sbitP1_5=P1A5; //整点报时sbit P1_3=P1A3; //闹铃功能,调整时间sbit P1_6=P1A6; //调整时sbit P1_7=P1A7; //调整分sbit P1_4=P1A4; //关闭闹铃/* 函数声明*/void delay(uint k ); // 延时子程序void time_pro( ); // 时间处理子程序void display( ); // 显示子程序void keyscan( ); // 键盘扫描子程序/*xx 子程序*/void delay (uint k){uchar j;while((k--)!=0){for(j=0;j<125;j++){;}}}/* 时间处理子程序*/void time_pro(void){if(seconde==60){seconde=0; minite++;if(minite==60){minite=0;hour++;if(hour==24){hour=0;}}}}/* 显示子程序*/void display(void){if(P1_3==1){P2=0XFE;PO=dispcode[seco nde%10];/秒个位delay(1);P2=0XFD;P0=dispcode[seco nde/10];〃秒十位delay(1);P2=0XFB;P0=dispcode[10];// 间隔符-delay(1);P2=0XF7;P0=dispcode[mi nite%10];〃分个位delay(1);P2=0XEF;P0=dispcode[minite/10];// 分十位delay(1);P2=0XDF;P0二dispcode[10];〃间隔符-delay(1);P2=0XBF;P0=dispcode[hour%10];〃时个位delay(1);P2=0X7F;P0=dispcode[hour/10];// 时十位delay(1);}}/* 键盘扫描子程序*/void keyscan(void){if(P1_0==0)//秒位的调整{delay (30);if(P1_0==0){seconde++;if(seconde==60){seconde=0;}}delay(250);}if(P1_仁=0)//分位的调整{delay(30);if(P1_1==0){minite++;if(minite==60){minite=0;}}delay(250);}if(P1_2==0)// 时位的调整{delay(30);if(P1_2==0){hour++;if(hour==24){hour=0;}}delay(250);}}/* 整点报警*/void zhengdian (void){if((seconde==0)&(minite==0))〃整点报时{P1_5=0;delay(1000);P1_5=1;}}/* 定时闹钟*/void dingshi(void){if(P1_3==0)〃按住P1_3BU不松,显示闹铃设置界面,分别按P1_6、P1_7设置闹铃时间。

单片机和数码管设计的电子时钟

单片机和数码管设计的电子时钟

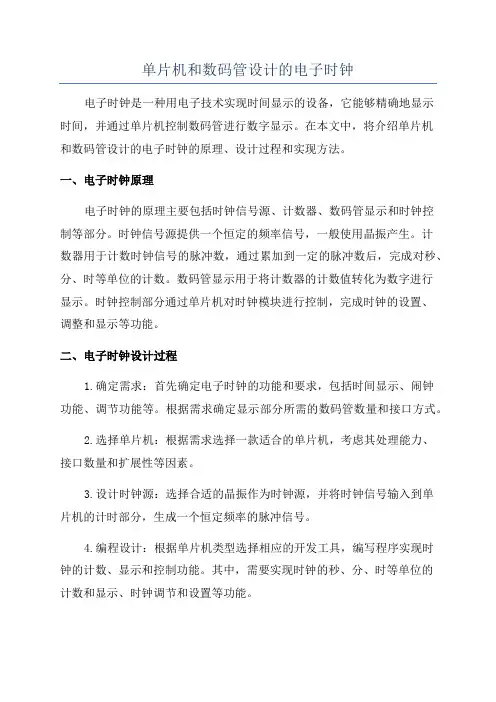

单片机和数码管设计的电子时钟电子时钟是一种用电子技术实现时间显示的设备,它能够精确地显示时间,并通过单片机控制数码管进行数字显示。

在本文中,将介绍单片机和数码管设计的电子时钟的原理、设计过程和实现方法。

一、电子时钟原理电子时钟的原理主要包括时钟信号源、计数器、数码管显示和时钟控制等部分。

时钟信号源提供一个恒定的频率信号,一般使用晶振产生。

计数器用于计数时钟信号的脉冲数,通过累加到一定的脉冲数后,完成对秒、分、时等单位的计数。

数码管显示用于将计数器的计数值转化为数字进行显示。

时钟控制部分通过单片机对时钟模块进行控制,完成时钟的设置、调整和显示等功能。

二、电子时钟设计过程1.确定需求:首先确定电子时钟的功能和要求,包括时间显示、闹钟功能、调节功能等。

根据需求确定显示部分所需的数码管数量和接口方式。

2.选择单片机:根据需求选择一款适合的单片机,考虑其处理能力、接口数量和扩展性等因素。

3.设计时钟源:选择合适的晶振作为时钟源,并将时钟信号输入到单片机的计时部分,生成一个恒定频率的脉冲信号。

4.编程设计:根据单片机类型选择相应的开发工具,编写程序实现时钟的计数、显示和控制功能。

其中,需要实现时钟的秒、分、时等单位的计数和显示、时钟调节和设置等功能。

5.数码管接口设计:根据数码管的数量和接口方式,进行接口设计。

常用的接口方式有共阳和共阴两种方式。

通过连接适当的电阻和引脚控制,实现对数码管进行数字显示。

6.硬件设计:根据实际需求和电路原理进行电路设计,包括电源电路、晶振电路和数码管显示电路。

注意电源的稳定性以及数码管的驱动电流和电压等参数。

7.调试和测试:完成硬件设计后,进行电子时钟的调试和测试工作。

通过对时钟进行时间设置和调整,验证时钟的计时和显示功能是否正常。

8.最终优化:对电子时钟的功能和性能进行评估,并进行必要的优化。

可以考虑添加闹钟功能、温度显示等扩展功能。

三、实现方法电子时钟的实现方法主要有两种,一种是基于单片机开发板实现,另一种是自己设计和制作。

第一个项目:电子万年历任务要求

第一个项目:电子万年历任务要求

电子万年历设计任务书1、功能简述使用郭天祥单片机开发板设计并实现电子万年历。

本系统能够显示阳历的年、月、日、星期、时、分、秒及阴历的年、月、日,并表明是否是闰年。

本系统能够整点报时,有闹钟功能,能够显示当前温度。

系统硬件电路主要由单片机最小系统、数码管、温度传感器、按键、蜂鸣器等模块组成。

系统组成框图如图1所示。

单片机电源时钟电路复位电路显示模块温度采集模块时钟芯片按键输入蜂鸣器图1 系统组成框图2、任务及要求(1)时间的采集和显示本系统使用时钟芯片获得时间信息,能够在数码管上显示阳历的年、月、日、星期、时、分、秒及阴历的年、月、日,并表明是否是闰年。

(2)整点报时根据当前的时间信息,当整点时能用蜂鸣器报时,可以控制蜂鸣器蜂鸣的次数(如:)。

(3)闹钟本系统可以设置闹钟,根据设置时间蜂鸣器蜂鸣。

(4)温度检测本系统采用温度传感器进行温度检测。

温度传感器采集的温度数据经过单片机处理后,显示在数码管上。

(5)按键按键模块要实现设置时间初始值、设置闹钟的功能。

(6)扩展功能:将温度每隔1分钟存储到E2PROM 中。

3、验收内容(1)电路原理图设计根据设计任务要求,使用Protel 或altium designer 软件设计电路原理图,原理图中标明元器件参数。

(2)流程图绘制及程序的编写。

①画出程序流程图。

②按照设计要求完成程序设计任务。

(3)软、硬件统调将编译通过的程序下载到单片机芯片中,进行软、硬件的统调。

①系统初始化状态正确;②数码管显示功能,界面满足题目要求;③时间显示正确;④实现整点报时功能;⑤实现闹钟功能;⑥实现温度检测功能;⑦实现按键参数设置功能;⑧实现蜂鸣器报时和闹钟功能。

(4)设计报告完成本系统的设计报告。

设计报告包括以下几部分:①课题的目的和意义;②系统结构的设计;③方案和器件的选择并列出芯片的具体型号;④原理图的设计;⑤软件的设计(必须包括流程图);⑥系统的测试及结果;⑦收获和心得。

基于单片机数码管电子闹钟仿真设计

基于单片机数码管电子闹钟仿真设计

基于单⽚机数码管电⼦闹钟仿真设计#include <regx51.h>#include <intrins.h>sfr AUXR = 0x8e;/*数码管显⽰字符转换表*/unsigned char tab[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40,0x39};signed char num[] = {10,10,10,10,10,10,10,10}; //数码管显⽰缓冲区signed char timeclock[] = {0,0,11,0,0,11,0,0}; //闹钟时间unsigned char TRH0,TRL0; //T0重载值的⾼字节和低字节bit clock = 0; //闹钟时间到标志位bit flag = 0; //1s闪烁标志位bit flag200ms = 0; //200ms定时标志位bit timesetup = 0; //时间设置标志位bit clocksetup = 0; //闹钟设置标志位unsigned position = 0; //设置⼩时,分钟,秒标志位(‘1’⼩时,‘2’分钟,‘3’秒)unsigned char Temp; //温度值unsigned char Time[5]; //时间值void key(); //按键判断执⾏函数void Ds1302_Display(); //时间显⽰函数void Ds18b20_Display(); //温度显⽰函数extern void Ds1302_Init(); //DS1302初始化函数void Ds1302_Time(unsigned char *time); //带参数的向DS18B20写时间extern void Write_Ds1302_Byte(unsigned char temp); //向DS1302写⼊数据extern unsigned char Read_Ds1302 (unsigned char address); //从DS1302读取数据extern unsigned char DS18B20_Temp(); //读取DS18B20温度值。

基于STC51单片机数字时钟-带闹铃功能-省电模式-整点报时功能proteus仿真

基于STC51单片机数字时钟-带闹铃功能-省电模式-整点报时功能proteus仿真

多功能数字时钟设计要求
利用51单片机或者STC单片机设计多功能数字时钟,要求:
1.用单片机控制6位数码管显示时、分、秒,以24小时计时方式运
行;
2.利用单片机片内定时器(如T0)产生1s计时,时钟最大计数值为
23时59分59秒;
3. 时钟有整点提醒功能,短蜂鸣,次数代表整点时间;
4. 时钟可以通过按键进行时间的设置;
5. 可通过按键使系统进入省电状态(数码管不亮,时钟不停)。

6.闹钟功能。

能通过按键实现闹钟/时钟功能之间的转换;可通过按键
设定闹钟时间,在定时闹钟时精确到分,可通过显示器显示闹钟设定时间;可通过按键实现闹钟有效、无效;在闹铃时,可通过按键开关使闹铃停止。

多功能数字时钟操作说明
1.上电初始化程序,时钟时显01时01分00秒
2.按键功能说明:
K1 设置键功能第一次按下时钟设置功能
第二次按下闹铃设置功能
第三次按下回到时钟显示功能
K2 加功能在时钟或闹铃设置状态下进行加操作
K3 减功能/闹铃关闭第一种功能,在时钟或闹铃设置状态下进行加操作
第二种功能,当闹铃响起来,可关闭闹铃K4 时位和分位设置切换切换时位和分位进行加减操作
K5 省电模式切换第一次按下数码管全灭,计时不停止
第二次按下数码管亮起,正常显示时间
K6启动/关闭闹铃功能默认情况下闹铃功能是开启的,按一下K6关闭闹功能,再按一下开启闹铃功能。

程序流程图。

基于单片机的多功能数字钟的设计

基于单片机的多功能数字钟的设计

电子基础基于单片机的多功能数字钟的设计作者/尹克岩,开封大学电子电气工程学院摘要:多功能电子钟除了具有时钟的功能外还可以包含星期、日历,以及对环境温度的检测功能。

星期是一种时间依据,也是现在制定工 作日、休息日的依据。

日历是现在通用的历法与纪年。

温度是环境的基本参数,在各行各业中占有着很重要的位置。

本文以AT 89S 52为核 心控制器制作了一款多功能数字钟,该数字钟具有功耗低,实用性强等特点,具有较高是推广应用价值。

关键词:电子钟;单片机;农历;温度检测引言数字钟是一种利用数字电路来显示时分秒的计时装置, 与传统的机械钟相比,它具有走时准确、显示直观、无机械 传动装置等优点,因而得到广泛的应用。

随着人们生化环境 的不断改善和美化,在许多场合可以看到电子钟。

随着科技 的进步和发达,人们对数字钟的要求越来越多,能够显示 周边的气候和湿度,自带投影,可以让时间显示在天花板 上,在汽车中带有背景光等等,衍生的辅助功能越来越多。

多功能数字钟在外观、性能、用途上都出现了极大的变化, 大部分电子钟都已具备了闹钟、秒表、温湿度检测等功能。

本文将以单片机为基础的对于带曰历、温湿度检测电子钟进 行设计。

1•硬件设计■ 1.1系统框囫数字钟硬件有单片机、数码管显示、温度检测、按键 输入和蜂鸣器组成电气回路。

接通电源数字钟显示“〇〇-〇〇- 00”,按下按钮可以调节时间和闹钟,整点蜂鸣器报警, 按下相应按键可以显示日历和环境温度。

整体框图如图1 所示。

图1系统框图■ 1.2模块设计 1.2.1单片m s 统AT 89S 52是一种低功耗、高性能的微控制器,具有低功耗空闲和掉电模式以及三级加密程序存储器。

40个引脚,VCC 接5V 电源,G N D 接地,E A 接高电平,XTAL 接晶振电路,R ST 接复位电路,P 1和P 2 口接数码管显示,P 3 口接 5位控制按键以及蜂鸣器和温度检测器。

1.2.2晶摄电路在51单片机内部有一个高增益反向放大器,其输入输 出端引脚为XTAL 1和XTAL 2,只要在它们之间接晶体振荡 器和微调电容,就可构成一个稳定的自激振荡器。

【单片机】c51数字时钟(带年月日显示)

【单片机】c51数字时钟(带年月日显示)

【单片机】c51数字时钟(带年月日显示)显示当前时间:9点58分34秒(第一个零表示闹钟未开启)当前日期:10年4月六日摘要:本设计以单片机为核心,LED数码管动态扫描显示。

采用矩阵式键盘输入能任意修改当前时间日期和设定闹钟时间。

具有显示年月日(区分闰年和二月),闹钟报警和整点报时功能说明系统的功能选择由7个按键完成。

其中P3.0,P3.1分别对应调整当前时间的时和分,P3.2为外部中断0,控制闹钟功能的开启/关闭(开启时数码管第一位显示字母’c’)P3.3用作外部中断1,当前时间的显示与闹铃时间显示切换,闹钟显示时按P3.0,P3.1可进行闹钟时分的设定,此时,led1灯灭。

闹铃时间到切闹钟开关开启时,闹铃响一分钟。

P3.5\P3.6\P3.7对年月日进行调整(第一次按P3.5,就进入了年月日的显示,现在就可对日期进行调整)。

按P3.1回到当前时间的显示状态。

整点到时:报警对应小时的次数。

程序如下:#include<reg51.h>#include<intrins.h>#include<stdio.h>#define uchar unsigned char#define uint unsigned intuchar data keyvalue; //查到的键值uchar data keys; //转换出的数字uchar dis[8];uchar codeseg[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x67,0x40,0x00,0x 39,0xf7};// 0 1 2 3 45 6 7 8 9 - 灭灯 c nsbit led_duan=P2^6; //段选通sbit led_wei=P2^7; //位选通sbit speaker=P2^3; //蜂鸣器sbit minitek=P3^0; //分校正按键sbit hourk=P3^1; //小时校正按键sbit p3_4=P3^4; //sbit yeark=P3^5; //年sbit monthk=P3^6; //月sbit dayk=P3^7; //日uchar data wei,i;bit leap_year; //闰年标志位bit dis_nyr;bit cal_year=1;bit calculate=1; //显示年月日与当前时间切换标志uchar data c_min; //闹钟‘分寄存单元uchar data c_hou; //闹钟、小时寄存单元uchar data second; //秒uchar data minite; //分变量uchar data hour; //小时变量uchar data year,month,day; //定义年月日变量uchar data CNTA;uchar data speaker_num; //蜂鸣次数bit beep; //整点报时标志bit run; //运行标志bit flash; //灭灯标志bit clarm_switch; //闹钟开关标志bit baoshi; //报时开关标志sbit led1=P1^6; // 按键标识指示灯sbit led2=P1^7; // 运行标志指示灯sbit P3_2=P3^2;sbit P3_3=P3^3;uint n,k;/*10微秒级延时*/void delay_10us(uchar n){ do{ _nop_();_nop_();_nop_();_nop_();_nop_();}while(--n);}/***毫秒级延时 ***/void delay_ms(uint n){ do delay_10us(131);while(--n);}/****** 当前时间转换******/clk_to_dis(){dis[0]=second%10;dis[1]=second/10;if(flash)dis[2]=10;else dis[2]=11;dis[3]=minite%10;dis[4]=minite/10;dis[5]=hour%10;dis[6]=hour/10;}/*****定时闹钟显示译码(用于七段码显示)*****/clarm_to_dis(){dis[0]=c_min%10;dis[1]=c_min/10;if(flash)dis[2]=10; //亮灯else dis[2]=11; //灭灯dis[3]=c_hou%10;dis[4]=c_hou/10;dis[5]=10;dis[6]=13;}/***********年月日显示译码************/nyr_to_dis(){dis[0]=day%10;dis[1]=day/10;dis[2]=10; //显示'-'dis[3]=month%10;dis[4]=month/10;dis[5]=10; // '-'dis[6]=year%10;dis[7]=year/10;}/*主函数*/void main(){P2=0xff;P1=0XFF;p3_4=0;run=1;led2=0; //运行指示灯亮led1=1;flash=0x00;dis[2]=10; //第三位显示“-”wei=0x7f; //选通低位i=0;second=21;minite=58;hour=9;CNTA=0x00;year=10;month=4;day=5;clk_to_dis();TMOD=0x11;TH0=15560/256;TL0=15560%256;TH1=0xfc;TL1=0x18;EA=1;PT0=1;EX0=1; //开中断;EX1=1;ET0=1;ET1=1;TR0=1;TR1=1;while(1){while(run==1){ clk_to_dis();if(calculate){if(month==1|month==3|month==5|month==7|month==8|month==10|mont h==12){day++;if(day>31){day=0x01;month++;if(month==13){month=1;year++;cal_year=1;}}led1=0; //指示灯亮}if(month==4|month==6|month==9|month==11){day++;if(day>30){day=0x01;month++;}led1=0; //指示灯亮}if(month==2) { if(leap_year==1){day++;if(day==30)day=1;}else {day++;if(day==29)day=1;}}while(cal_year){if((year+2000)%400==0) leap_year=1; // 被400整除为闰年else if((year+2000)%100==0) leap_year=0; // 不能被400整除能被100整除不是闰年elseif((year+2000)%4==0) leap_year=1; // 不能被400、100整除能被4整除是闰年else leap_year=0;cal_year=0;}calculate=0;led1=1;}while(!minitek){for(n=0;n<1000;n++);if(!minitek==0)break; //延时防抖minite++;second=0x00;led1=0;for(n=0;n<20;n++){speaker=!speaker;delay_10us(50); //蜂鸣器响}if(minite==60)minite=0x00;while(!minitek); //等待键松开led1=1; //显示灯}while(!hourk){for(n=0;n<1000;n++);if(!hourk==0)break;hour++;second=0x00;led1=0;for(n=0;n<30;n++){speaker=!speaker;delay_10us(30); //蜂鸣器响}if(hour==24) hour=0x00;while(!hourk);led1=1;}while(!yeark) //yeark键复用进入年月日调整{for(n=0;n<1000;n++);if(!yeark==0)break;dis_nyr=1;while(!yeark);while(dis_nyr){ nyr_to_dis();while(!yeark){for(n=0;n<1000;n++);if(!yeark==0)break;year++;led1=0;for(n=0;n<30;n++){speaker=!speaker;delay_10us(30); //蜂鸣器响}if((year+2000)%400==0) leap_year=1; // 被400整除为闰年else if((year+2000)%100==0) leap_year=0; // 不能被400整除能被100整除不是闰年elseif((year+2000)%4==0) leap_year=1; // 不能被400、100整除能被4整除是闰年else leap_year=0;while(!yeark);led1=1;}while(!monthk){for(n=0;n<1000;n++);if(!monthk==0)break;month++;if(month==13)month=1;led1=0;for(n=0;n<30;n++){speaker=!speaker;delay_10us(30); //蜂鸣器响}while(!monthk);led1=1;}while(!dayk){for(n=0;n<1000;n++);if(!dayk==0)break;if(month==1|month==3|month==5|month==7|month==8|month== 10|month==12){day++;if(day>31)day=0x01;led1=0; //指示灯亮}if(month==4|month==6|month==9|month==11){day++;if(day>30)day=0x01;led1=0; //指示灯亮}if(month==2) { if(leap_year==1){day++;if(day==30)day=1;}else {day++;if(day==29)day=1;}}led1=0;for(n=0;n<30;n++){speaker=!speaker;delay_10us(30); //蜂鸣器响}while(!dayk);led1=1;}while(!hourk){ for(n=0;n<1000;n++);if(hourk) break;dis_nyr=0;while(!hourk);if(clarm_switch)dis[7]=12; //开启显示 Celse dis[7]=11; //关闭不显示dis[6]=11;clk_to_dis();}}}if(clarm_switch) //闹铃时间到,指示灯闪烁蜂鸣器长响{if(c_min==minite&&c_hou==hour){speaker_num=60;beep=1;while(beep&& clarm_switch){led1=!led1;delay_ms(100);clk_to_dis();}led1=1;beep=0;}}}while(run==0) //闹钟时间设定{ clarm_to_dis();/////////////////////////////////////////////////////////// while(!minitek){for(n=0;n<1000;n++);if(!minitek==0)break; //延时防抖c_min++;led1=0;for(n=0;n<20;n++){speaker=!speaker;delay_10us(50); //蜂鸣器响}if(c_min==60)c_min=0x00;while(!minitek); //等待键松开led1=1; //显示灯}while(!hourk){for(n=0;n<1000;n++);if(!hourk==0)break;c_hou++;led1=0;for(n=0;n<30;n++)speaker=!speaker;delay_10us(30); //蜂鸣器响}if(c_hou==24) c_hou=0x00;while(!hourk);led1=1;}}}}/***************定时器T0中断*****************/timer0() interrupt 1 using 2 //定时器0中断号为1号使用第2组寄存器{TR1=0;TH0=15548/256;TL0=15548%256;CNTA++;if(beep){if(speaker_num%2)speaker=!speaker;if(!speaker_num) beep=0;}if(CNTA==20){ if(speaker_num)speaker_num--; //每秒整点报时次数减一flash=!flash;CNTA=0;second++; //秒加if(second==60){second=0;minite++;if(minite==60){minite=0;hour++;if(hour>7){speaker_num=2*hour; //整点到设定报时次数蜂鸣标志置1beep=1;}if(hour==24)hour=0; calculate=1; //0点到,日期标志加一}}}}TR1=1;}/*********定时器中断T1**********/timer1() interrupt 3 using 3{TH1=0xfc;TL1=0x18;P0=0xff;led_wei=1;led_wei=0;P0=seg[dis[i]];led_duan=1;led_duan=0;P0=wei;led_wei=1;led_wei=0;if(++i==8)i=0;wei=_cror_(wei,1);}/**********************外中断0*******************/int_0() interrupt 0{clarm_switch=!clarm_switch; // 闹钟开关if(clarm_switch)dis[7]=12; // 开启显示开启第一位显示C else dis[7]=11; // 关闭不显示for(k=0;k<40;k++){speaker=!speaker;led1=!led1;delay_ms(5);}led1=1;}/********************外中断1********************/int_1() interrupt 2 //闹钟时间设置/运行转换开关{run=!run;if(run)led2=0;else led2=1;for(k=0;k<90;k++){speaker=!speaker; // 蜂鸣器响led1=!led1; // 指示灯闪烁delay_10us(100);}led1=1;}。

基于单片机C语言电子时钟完整版(闹钟,整点报时)

基于单片机C语言电子时钟完整版(闹钟,整点报时)

《单片机技术》课程设计说明书数字电子钟系、部:电气与信息工程学院学生姓名:指导教师:职称专业:班级:完成时间:2013-06-07摘要电子钟在生活中应用非常广泛,而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用ATMEL公司的AT89S52单片机为核心,使用12MHz 晶振与单片机AT89S52 相连接,通过软件编程的方法实现以24小时为一个周期,同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能,当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEU5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词电子钟;AT89S52;硬件设计;软件设计ABSTRACTClock is widely used in life, and a simple digital clock is more welcomed by people. So to design a simple digital electronic clock is necessary.The system use a single chip AT89S52 of ATMEL’s as its core to control The crystal oscillator clock,using of E-12MHZ is connected with the microcontroller AT89S52, through the software programming method to achieve a 24-hour cycle, and eight 7-segment LED digital tube (two four in one digital tube) displays hours, minutes and seconds requirements, and in the time course of a timing function, when the time arrived ahead of scheduled time to buzz a good timekeeping. The clock has four buttons KEY1, KEY2, KEY3,KEY4 and KEY5 key, and make the appropriate action can be achieved when the school, timing, reset. With a time display, alarm clock settings, timer function, corrective action. Accurate travel time, display and intuitive, precision, stability, and so on. With a high application value.Key words Electronic clock;;AT89S52;Hardware Design;Software Design目录1设计课题任务、功能要求说明及方案介绍 (1)1.1设计课题任务 (1)1.2功能要求说明 (1)1.3设计总体方案介绍及原理说明 (1)2设计课题硬件系统的设计 (2)2.1设计课题硬件系统各模块功能简要介绍 (2)2.2设计课题电路原理图、PCB图、元器件布局图 (2)2.3设计课题元器件清单 (5)3设计课题软件系统的设计 (6)3.1设计课题使用单片机资源的情况 (6)3.2设计课题软件系统各模块功能简要介绍 (6)3.3设计课题软件系统程序流程框图 (6)3.4设计课题软件系统程序清单 (10)4设计结论、仿真结果、误差分析、教学建议 (21)4.1设计课题的设计结论及使用说明 (21)4.2设计课题的仿真结果 (21)4.3设计课题的误差分析 (22)4.4设计体会 (22)4.5教学建议 (22)结束语 (23)参考文献 (24)致谢 (25)附录 (26)1 设计课题任务、功能要求说明及方案介绍1.1 设计课题任务设计一个具有特定功能的电子钟。

带整点报时功能的电子时钟

带整点报时功能的电子时钟

单片机课程设计报告题目名称:带整点报时功能的电子时钟姓名:班级学号:专业:指导教师:年月日题目要求:显示时、分、秒,打开电源时,应当显示的数据为00:00:00,然后电路会自动开始计时。

电路中应当有时、分、秒的时间调整按钮。

当显示数据变为00:00:00,而不是24:00:00。

时间调整按钮按下时间小于1s,时钟进入休眠状态;大于1s时,进入时间调整状态,每按1次,显示值加1。

当时间到了整点时,将会进行报时。

设计任务的分析:电子时钟是生活中非常实用的电子部件,比如手机里的时间显示、电子手表里的时间显示等。

一般来说,电子时钟应当具有时、分、秒三个部分的内容显示,而且这三个部分还可以分别调整。

现在好一些的电子时钟除了有时、分、秒显示之外,还有年、月、日显示,闹钟设置等多种功能。

实际上这些功能都能用单片机实现。

本设计实验中,将设计一个能显示时、分、秒并带有整点报时功能的简单电子时钟,时、分、秒均能分别进行调整。

原理:本设计中实现的是6位数的显示。

一般来说,控制多位数码管常采用的方法是扫描显示法,即各位数码管共用输入数据,但各数码管的显示控制线则单独控制。

用扫描显示法来完成多位数字显示设计,程序执行时,先使要显示的数字位数对应的数码管允许点亮;然后,将要显示的数据输出到数码管;显示时间到了之后,再切换到下一个数码管来显示。

而整点报时方面本设计采取使用另外一个单片机控制蜂鸣器,通过输出不同频率的音符而实现歌曲的播放。

电路设计:由以上的分析知,电路中除了单片机之外,还需要6个数码管,2个按钮和2个晶振,一个蜂鸣器和一些电阻、电容、三极管元件。

可以用单片机1的P1端口的P1.0~P1.7来作为数码管显示数据的输出引脚,P2.0~P2.5作为各数码管的控制端,用P3.7作为休眠、时间调整的控制钮。

单片机2的P1.3作为蜂鸣器的控制端,单片机1跟单片机2的P2.7作为2个单片机的通讯端。

一、硬件电路说明二、程序设计:a)软件流程设计说明三、调试过程出现的问题和解决的办法1、数码管刚开始采用单片机直接驱动,但是数码管显示亮度不够,因此改为采用三极管加上拉电阻驱动,最后数码管显示良好;2、两块单片机之间通过P0口对接,结果信号采集不到,加了上拉电阻之后问题解决;3、采用P1口带限流电阻触发三极管驱动蜂鸣器时,蜂鸣器不够响亮,因为单片机的输出电流最大为20mA,加了限流电阻后削弱了电流,采用直接触发方式即解决问题。

单片机课程设计 基于数码管的电子钟

单片机课程设计 基于数码管的电子钟

摘要AT89S52单片机是一款应用广泛、功能强大的八位单片机。

本设计是由单片机AT89S52作为核心,通过单片机使电子钟具有调节显示时分秒的功能,电子钟是一种利用数字电路来显示秒、分、时的计时装置,与传统的机械钟相比,它具有走时准确、显示电子钟直观、无机械传动装置等优点。

它的计时周期为24小时,显示满刻度为23时59分59秒,另外应有校时功能。

本设计在原来电子钟的基础上,增加了年月日显示、闹铃、整点提示等功能。

使用时S8键为控制键,控制运行的调时,S4键为翻页查看键,S5、S6、S7键为调时状态下的控制键,分别为减一、加一、移格功能。

关键词电子钟;单片机;定时;闹铃;ABSTRACTAT89S52 SCM is a eight bit microcontroller of wided applicationan and powerful. Core’s this design is by monolithic AT89S52 SCM . it has adjust display by that electric clock.electric clock is a device that use of digital circuit to display seconds, points and the timer. compare of the tradition, , display electric clock intuitive, no mechanical transmission device etc. its timing cycle be for 24 hour, the full scale is hour of 23,minutes of 59, second of 59, another reset function is also the function. The foundation of clock display year month day and other functions. S8 keys control tone. S4 keys scroll view. On the state of adjust, S5、S6、S7control functions of minus one,plus one, move lattice function.Key words :electronic clock; single-chip; timing;alarm目录。

基于51单片机汇编语言的数字钟课程设计报告(含有闹钟万年历)

基于51单片机汇编语言的数字钟课程设计报告(含有闹钟万年历)

单片微型计算机课程设计报告多功能电子数字钟姓名学号班级指导教师许伟敏4电气二班林卫2009-06-25目录一:概述 (1)二:设计基本原理简介 (2)三:设计要求及说明 (3)四:整体设计方案 (4)系统硬件电路设计 4系统软件总流程设计模块划分及分析5 6五:单模块流程设计 (8)各模块设计概述、流程图模块源程序集合及注释8 13六:单模块软件测试 (23)七:系统检测调试 (24)硬件电路调试软件部分烧写调试八:系统优化及拓展 (26)九:心得体会 (28)单片微型计算机课程设计一、概述基于汇编语言的电子数字钟概述课程设计题目:电子数字钟应用知识简介:● 51 单片机单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。

作为嵌入式系统控制核心的单片机具有其体积小、功能全、性价比高等诸多优点。

51 系列单片机是国内目前应用最广泛的单片机之一,随着嵌入式系统、片上系统等概念的提出和普遍接受及应用,51 系列单片机的发展又进入了一个新的阶段。

在今后很长一段时间内51 系列单片机仍将占据嵌入式系统产品的中低端市场。

●汇编语言汇编语言是一种面向机器的计算机低级编程语言,通常是为特定的计算机或系列计算机专门设计的。

汇编语言保持了机器语言的优点,具有直接和简捷的特点,其代码具有效率高实时性强等优点。

但是对于复杂的运算或大型程序,用汇编语言编写将非常耗时。

汇编语言可以与高级语言配合使用,应用十分广泛。

● ISPISP(In-System Programming)在系统可编程,是当今流行的单片机编程模式,指电路板上的空白元器件可以编程写入最终用户代码,而不需要从电路板上取下元器件。

已经编程的器件也可以用ISP方式擦除或再编程。

本次课程设计便使用ISP方式,直接将编写好的程序下载到连接好的单片机中进行调试。

选题系统功能分析硬件电路设计整体流程设计及模块划分模块流程设计模块编码测试系统合成调试编译下载调试(含硬件电路调试及软件烧写调试)验收完成总结报告课程设计流程图↑选题目的及设计思想简介:课程设计是一次难得的对所学的知识进行实践的机会,我希望通过课程设计独立设计一个简单的系统从而达到强化课本知识并灵活运用的目的。

基于51单片机的电子钟设计及实现毕业论文---精品模板

基于51单片机的电子钟设计及实现毕业论文---精品模板

南阳理工学院本科生毕业设计(论文)学院(系):计算机与信息工程学院专业:通信工程学生:谢国锋指导教师:张芳完成日期 2014 年 5 月南阳理工学院本科生毕业设计(论文)基于51单片机的数字电子钟设计及实现Digital Electronic Clock Design and Implementation Based on 51Single Chip Microcomputer总计:毕业设计(论文)22页表格:1个插图:11幅南阳理工学院本科毕业设计(论文)基于51单片机的数字电子钟设计及实现Digital Electronic Clock Design and Implementation Based on 51Single Chip Microcomputer学院: 计算机与信息工程学院专业:通信工程学生姓名:谢国锋学号: 1206644044指导教师(职称):张芳(讲师)评阅教师:完成日期:2014年5月南阳理工学院Nanyang Institute of Technology基于51单片机的数字电子钟设计及实现通信工程专业谢国锋[摘要]20世纪末,电子技术获得了快速的发展,在其推动下,现代电子产品几乎渗透了所有领域,有力地推动了社会生产力的发展和社会信息化程度的提高,同时也使现代电子产品性能进一步提高,产品更新换代的节奏也越来越快。

数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。

数字钟的精度、稳定度远远超过老式机械钟。

在这次设计中,我们采用液晶显示时、分、秒,以24小时计时方式,根据液晶显示原理来进行显示,用12MHz的晶振产生振荡脉冲,定时器计数。

在此次设计中,电路具有显示时间的其本功能,还可以实现对时间的调整.[关键词]数字电子钟;单片机;定时器;液晶显示器Digital Electronic Clock Design and Implementation Based on 51Single Chip MicrocomputerCommunication Engineering Major Xie GuofengAbstract:The late 20th century,electronic technology has been rapid development in its promotion, penetration of modern electronic products will almost Fields, a strong impetus to the development of social productive forces and social improvement in the level of information,while also further improve the performance of modern electronic products,replacement products have become increasingly fast pace。

基于数码管的电子时钟设计

基于数码管的电子时钟设计

基于数码管的电子时钟设计电子时钟是一种通过电子控制来显示时间的设备,它通常使用数码管来显示时间。

数码管是一种特殊的显示器件,它由七段LED组成,可以显示数字和一些特殊字符。

在设计基于数码管的电子时钟时,需要考虑如何获取时间信号、如何控制数码管显示以及如何进行时钟的设置和调整。

首先,我们需要确定使用哪种类型的数码管来显示时间。

常见的数码管有共阳极和共阴极两种类型,它们的工作原理有所不同。

共阳极数码管的LED为高电平时亮,共阴极数码管的LED为低电平时亮。

在本设计中,我们选择使用共阳极数码管。

其次,我们需要确定使用哪种类型的时钟芯片来获取时间信号。

常见的时钟芯片有DS1302、DS3231等,它们能够提供准确的时间信号。

在本设计中,我们选择使用DS3231时钟芯片。

接下来,我们需要设计电路来连接数码管和时钟芯片。

首先,我们将数码管的七个LED分别连接到控制芯片的七个IO口。

其次,我们将时钟芯片的时钟信号、数据信号和使能信号分别连接到控制芯片的IO口。

通过控制芯片的IO口,我们可以控制数码管的亮灭,实现数字的显示。

在电路设计完成后,我们需要编写程序来控制数码管的显示。

首先,我们需要初始化时钟芯片,获取当前时间。

然后,我们需要设计一个循环,不断读取当前时间并显示在数码管上。

为了让数字在数码管上切换显示,我们可以使用定时器中断来实现,定时器中断可以每隔一段时间触发一次,通过改变显示的位数或者数码管的亮灭状态来实现数字显示的切换。

最后,我们需要设计一些按键来实现时钟的设置和调整功能。

通过按键,我们可以改变时钟的小时、分钟和秒数,实现时间的调整功能。

另外,我们还可以设计一些按键来切换时间的显示模式,例如切换显示日期或者闹钟等。

综上所述,基于数码管的电子时钟设计需要考虑数码管的选择、时钟芯片的选择、电路设计、程序编写以及按键设计等方面。

通过合理的设计和实现,我们可以制作出一个功能完善、稳定可靠的电子时钟。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基于单片机数码管的电子钟(郭天祥系列单片机)1、功能说明(1)本电子钟可以显示当前时刻、年月日和闹钟时刻。

不同时间的显示可以用key4来切换。

(2)、独立键盘key1-key4(左到右)调节不同功能,7段数码管显示。

(3) 整点提示功能:当时间为整点时,蜂鸣器会滴滴滴响,响20秒;(4) 闹铃功能:本程序有闹铃功能,当定时时间到时,闹铃会滴滴滴报警,报警30秒;(5)附加功能:当在闹铃和整点时,8个发光二极管会闪亮;(6)时、分、秒之间和年、月、日之间也是用“.”分割。

2、键盘控制(1)key1-键移动调整单位,每按一次移动一个单位,可调整时分秒、年月日和闹钟时间。

比如:在显示时分秒时,按下key1键,可通过key2和key3对‘秒’加减;再按一下key1,可对‘分’加减;再按一下key1,可对‘时’加减;再按key1,时间开始走动(2)key2-加1;key3-减1;(3)key4-键切换时分秒、年月日和闹铃时间的显示。

比如:当前为时分秒,按一下key4,则显示年月;再按一下,则显示闹铃时间;再按一下,则显示时分秒时间。

附录:C语言程序//设计项目:带闹铃的电子钟//功能: key1-键:开始/调时分秒/调年月日/调定时// key2-键:加1// key3-键:减1// key4-键:切换页面#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula=P2^6;sbit wela=P2^7;sbit key1=P3^4;sbit key2=P3^5;sbit key3=P3^6;sbit key4=P3^7;sbit bear=P2^3;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};uchar sec1,min1,hour1,year1,mon1,day1,temp1,temp2,sec2,min2,hour2; void keyscan();void display(uchar hour,uchar min,uchar sec);void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void init(){TMOD=0X02;TH0=6;TL0=6;EA=1;ET0=1;TR0=1;hour1=00;min1=00;sec1=00;year1=12;mon1=03;day1=10;}void display(uchar hour,uchar min,uchar sec) {uchar s1,s2,m1,m2,h1,h2;s2=sec/10;s1=sec%10;m2=min/10;m1=min%10;h2=hour/10;h1=hour%10;dula=1;P0=table[h2];dula=0;P0=0XFF;wela=1;P0=0XFE;delay(1);dula=1;P0=table[h1]+0x80;dula=0;P0=0XFF;wela=1;P0=0XFd;delay(1);dula=1;P0=table[m2];dula=0;P0=0XFF;wela=1;P0=0XFb;delay(1);dula=1;P0=table[m1]+0x80;dula=0;P0=0XFF;wela=1;P0=0XF7;delay(1);dula=1;P0=table[s2];dula=0;P0=0XFf;wela=1;P0=0Xef;delay(1);dula=1;P0=table[s1];dula=0;P0=0XFF;wela=1;P0=0Xdf;delay(1);}void keyscan(){if(key1==0){delay(10);if(key1==0){//TR0=0;temp1++;if(temp1==4){temp1=0;TR0=1;}while(!key1)switch(temp2){case 0:display(hour1,min1,sec1);break;case 1:display(year1,mon1,day1);break;case 2:display(hour2,min2,sec2);break;}}}if(key2==0){delay(10);if(key2==0){if(temp2==0){ TR0=0;switch(temp1){case 1:sec1++;if(sec1==60)sec1=0;break;case 2:min1++;if(min1==60)min1=0;break;case 3:hour1++;if(hour1==24)hour1=0;break;}while(!key2)display(hour1,min1,sec1);}if(temp2==1){ TR0=1;switch(temp1){case 1:day1++;if(day1==31)day1=1;break;case 2:mon1++;if(mon1==13)mon1=1;break;case 3:year1++;if(year1==100)year1=0;break;}while(!key2)display(year1,mon1,day1);}if(temp2==2){ TR0=1;switch(temp1){case 1:sec2++;if(sec2==60)sec2=0;break;case 2:min2++;if(min2==60)min2=0;break;case 3:hour2++;if(hour2==24)hour2=0;break;}while(!key2)display(hour2,min2,sec2);}}}if(key3==0){delay(10);if(key3==0){if(temp2==0){ TR0=0;switch(temp1){case 1:if(sec1==0)sec1=60;sec1--;break;case 2:if(min1==0)min1=60;min1--;break;case 3:if(hour1==0)hour1=24;hour1--;break;}while(!key3)display(hour1,min1,sec1);}if(temp2==1){ TR0=1;switch(temp1){case 1:if(day1==1)day1=31;day1--;break;case 2:if(mon1==1)mon1=13;mon1--;break;case 3:if(year1==0)year1=100;year1--;break;}while(!key3)display(year1,mon1,day1);}if(temp2==2){ TR0=1;switch(temp1){case 1:if(sec2==0)sec2=60;sec2--;break;case 2:if(min2==0)min2=60;min2--;break;case 3:if(hour2==0)hour2=24;hour2--;break;}while(!key3)display(hour2,min2,sec2);}}}if(key4==0){delay(10);if(key4==0){temp1=0;temp2++;if(temp2==3)temp2=0;while(!key4)switch(temp2){case 0:display(hour1,min1,sec1);break;case 1:display(year1,mon1,day1);break;case 2:display(hour2,min2,sec2);break;}}}switch(temp2){case 0:display(hour1,min1,sec1);break;case 1:display(year1,mon1,day1);break;case 2:display(hour2,min2,sec2);break;}}void alarm(){uint i;if((hour1==hour2&&min1==min2&&(sec1>=sec2&&sec1<sec2+30))||(min1==0 &&sec1<20)){ for(i=0;i<20;i++){bear=~bear;P1=~P1;switch(temp2){case 0:display(hour1,min1,sec1);break;case 1:display(year1,mon1,day1);break;case 2:display(hour2,min2,sec2);break;}delay(30);}bear=1;P1=0xff;}}void main(){init();while(1){keyscan();{if(key1==0 || key2==0 || key3==0 || key4==0 ) Bear=0}alarm();}}void time1()interrupt 1{uint m;m++;if(m==3686){m=0;sec1++;if(sec1==60){sec1=0;min1++;if(min1==60){min1=0;hour1++;if(hour1==24){hour1=0;day1++;if(day1==31){day1=1;mon1++;if(mon1==13){mon1=1;year1++;if(year1==100)year1=0;}}}}}} }。
