建筑制图_识读给排水工程图(PPT43页)
1：1 1：50，1：40，1：30，1：20，1：10，1：5，1：3，
1：2，1：1，2：1
3、标高 以米为单位，通常注写到小数点后3位，总平面图中可
注写到后2位。一般标注管道的中心标高，必要时可标注管 底标高并加文字说明。室内管道标注相对标高，室外标注绝 对标高（当无绝对标高资料时可标注相对标高，但应与总图 相一致）
6、图例
室内给排水平面图中的设备、管道等均用规定的图例表示其类型 及平面位置。常用图例如下表：
7、双线图和单线图（见管道图示方法部分图）
管道在给排水施工中的表示方法可以分为双线图和单 线图两种。 双线图：用两根线表示一根管道的形状而不表示其壁厚。
单线图：进一步简化，由于管道的管径相对于管道的长度 来说要小的多，因此可以将管道的壁厚和空心的管腔看做 是一条线的投影，只用一条粗实线表示管道的位置和走向 而不表示其壁厚和管径。由于其简单，在工程实践中应用 较多。
名称 粗实线 中实线
线型
细实线
粗虚线 中虚线
细虚线
细点划线 折断线 波浪线
用途
新建各种给水排水管道线
给排水设备、构件的可见轮廓线，新建建筑物、构 筑物的可见轮廓线，原有给排水的管道线
平面图、视图中被剖切的建筑构造（包括配件）的 可见轮廓线，原有建筑物、构筑物的可见轮廓 线，尺寸线、尺寸界线、引出线、标高符号线、 较小图形的中心线等
2、室内排水系统的组成与分类
室内排水系统的分类 根据排出污水的性质可分为： 生产污水管道、生活污水管道、雨水管道。 根据排水制度可分为： 合流制：上述三种污水全部或者部分合流从同一管道排出。 分流制：是指生产污水、生活污水和雨水分别通过不同的管
道排放。
课堂训练一：
请同学们到后面认真阅读住宅楼设备施工图中的给排水 施工图: 1.2组同学找出图样中给水系统的组成部件，并简单说明其
1：2，1：1，2：1
3、标高 以米为单位，通常注写到小数点后3位，总平面图中可
注写到后2位。一般标注管道的中心标高，必要时可标注管 底标高并加文字说明。室内管道标注相对标高，室外标注绝 对标高（当无绝对标高资料时可标注相对标高，但应与总图 相一致）
6、图例
室内给排水平面图中的设备、管道等均用规定的图例表示其类型 及平面位置。常用图例如下表：
7、双线图和单线图（见管道图示方法部分图）
管道在给排水施工中的表示方法可以分为双线图和单 线图两种。 双线图：用两根线表示一根管道的形状而不表示其壁厚。
单线图：进一步简化，由于管道的管径相对于管道的长度 来说要小的多，因此可以将管道的壁厚和空心的管腔看做 是一条线的投影，只用一条粗实线表示管道的位置和走向 而不表示其壁厚和管径。由于其简单，在工程实践中应用 较多。
名称 粗实线 中实线
线型
细实线
粗虚线 中虚线
细虚线
细点划线 折断线 波浪线
用途
新建各种给水排水管道线
给排水设备、构件的可见轮廓线，新建建筑物、构 筑物的可见轮廓线，原有给排水的管道线
平面图、视图中被剖切的建筑构造（包括配件）的 可见轮廓线，原有建筑物、构筑物的可见轮廓 线，尺寸线、尺寸界线、引出线、标高符号线、 较小图形的中心线等
2、室内排水系统的组成与分类
室内排水系统的分类 根据排出污水的性质可分为： 生产污水管道、生活污水管道、雨水管道。 根据排水制度可分为： 合流制：上述三种污水全部或者部分合流从同一管道排出。 分流制：是指生产污水、生活污水和雨水分别通过不同的管
道排放。
课堂训练一：
请同学们到后面认真阅读住宅楼设备施工图中的给排水 施工图: 1.2组同学找出图样中给水系统的组成部件，并简单说明其
第5章-建筑给排水施工图的识读PPT优质课件
管(水平支管、立支管) 等） 配水装置：如各类配水龙头和配水阀等。 给水附件：管道系统中调节和控制水量的各类阀门。 升压和储水设备：设置的水泵、气压给水设备和水池、水箱等。 室内消防设备
.
建筑给水系统的组成
.
5.1.2排水工程系统组成 1.室外排水工程 2.室内排水工程
.
2.室内排水工程P210
.
（2）给排水平面图
图2-.6 某厂房首层给排水平面图
图2-6为某厂房首层给排水平面图（由于此厂房 只有卫生间需要供水，我们这里只用卫生间给排水 大样图就能清楚表达整个给排水平面图，因此我们 直接用卫生间一层给排水大样图表示）。通过此图 及文字说明可知，该建筑物的给水系统，是由给水 管道JL-1接入市政给水管网引入；而该建筑物排出 的污（废）水则是通过排水管道引出建筑物，引入 污水井，经过处理后，最终排入市政排水管网。
（2）排水塑料管
硬聚氯乙烯塑料管（UPVC管）
（3）带釉陶土管
耐酸碱腐蚀性强
（4）管道附件
清扫口、检查口、检.查井
.
3.给排水工程常用管件
管件是将管子连接成管路的零件。管件包括 管箍、弯头、三通、四通、异径管、活接头、 封头、凸台、盲板等。按用途可分为：
用于管道互相连接的管件：管箍、活接头等。 改变管道走向的管件：弯头、弯管。 使管路变径的管件：异径管、异弯头等。 管路分支的管件：三通、四通。 用于管路密封的管件：管堵、盲板、封头等。
.
塑料管的公称直径和公称外径的对应关系
.
（4）管道附件
1.配水附件
指装在给水管件末端，用于给各类卫生器具 和用水设备供水的水龙头等用水设备。
2.控制阀门 截止阀、闸阀、蝶阀、升降式止回阀、
.
建筑给水系统的组成
.
5.1.2排水工程系统组成 1.室外排水工程 2.室内排水工程
.
2.室内排水工程P210
.
（2）给排水平面图
图2-.6 某厂房首层给排水平面图
图2-6为某厂房首层给排水平面图（由于此厂房 只有卫生间需要供水，我们这里只用卫生间给排水 大样图就能清楚表达整个给排水平面图，因此我们 直接用卫生间一层给排水大样图表示）。通过此图 及文字说明可知，该建筑物的给水系统，是由给水 管道JL-1接入市政给水管网引入；而该建筑物排出 的污（废）水则是通过排水管道引出建筑物，引入 污水井，经过处理后，最终排入市政排水管网。
（2）排水塑料管
硬聚氯乙烯塑料管（UPVC管）
（3）带釉陶土管
耐酸碱腐蚀性强
（4）管道附件
清扫口、检查口、检.查井
.
3.给排水工程常用管件
管件是将管子连接成管路的零件。管件包括 管箍、弯头、三通、四通、异径管、活接头、 封头、凸台、盲板等。按用途可分为：
用于管道互相连接的管件：管箍、活接头等。 改变管道走向的管件：弯头、弯管。 使管路变径的管件：异径管、异弯头等。 管路分支的管件：三通、四通。 用于管路密封的管件：管堵、盲板、封头等。
.
塑料管的公称直径和公称外径的对应关系
.
（4）管道附件
1.配水附件
指装在给水管件末端，用于给各类卫生器具 和用水设备供水的水龙头等用水设备。
2.控制阀门 截止阀、闸阀、蝶阀、升降式止回阀、
建筑给水排水施工图课件
消防系 统
消防系统的作用
消防系统的组成
消防系统的分类
施工图的组成
设计说明
平面图
图纸目录
系统图
详图
施工图的表示方法
轴测图
采用斜二等轴测投影法 表示管道系统，具有立
体感。
正投影法
断面图
标高
用正投影的方式表示物 体的形状和大小，常用 于表示建筑物的平面图
和立面图。
表示管道或设备在某处 的垂直或水平剖面的图纸。
表示建筑物各部分的高 度位置，通常以米为单位。
施工图的阅读方法
01
先整体后局部
02
熟悉符号和图例
03
注意细节
04
现场核对
给水施工图的识读
排水施工图的识读
01
02
03
04
05
消防施工图的识读
绘图工具及软件介绍
AutoCAD软件
天正给排水软件
其他相关软件
绘制步骤及要点
准备工作
绘制轴线
绘制管道
标注文字说明
校核与审核
常见错误及纠正方法
轴线与建筑平面图不一致
01
管道标注不清晰
02
文字说明与实际不符
03
住宅楼给水排水施工图解析
总结词
住宅楼给水排水系统是居民生活的重要基础设施，施工图设计需要满足居民用水安全、稳定和舒适的需求。
详细描述
住宅楼给水排水施工图应包括供水、排水管道布置，水表、阀门、水龙头等配件的安装位置，以及卫生间、厨房 等区域的局部施工细节。设计时需考虑管道材料、管径、水压、水处理设备等参数，确保供水水质、水量、水压 的稳定。同时，排水系统应能迅速排除生活污水，防止堵塞和异味。

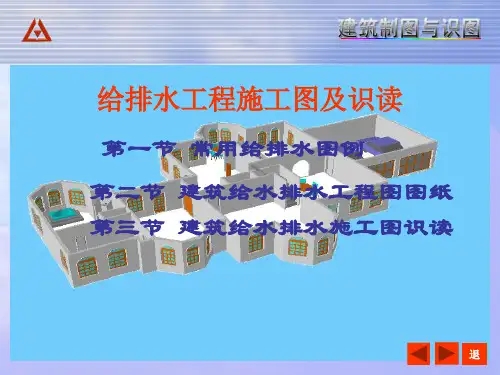

给排水常用图例及施工图识读,58页PPT
3 建筑给排水施工图的识读
(6) 排水立管在每层标高250mm处设伸缩节，伸 缩节作法见98S1-156~158。
(7) 排水横管坡度采用0.026。
(8) 凡是外露与非采暖房间给排水管道均采用 40mm厚聚氨酯保温。
(9) 卫生器具采用优质陶瓷产品，其规格型号由甲 方定。
(10) 安装完毕进行水压试验，试验工作严格按现 行规范要求进行。
在识读管道平面图时，应该掌握的主要内容和注 意事项如下：
(1) 查明卫生器具、用水设备和升压设备的类型、 数量、安装位置、定位尺寸。
3 建筑给排水施工图的识读
(2) 弄清给水引入管和污水排出管的平面位 置、走向、定位尺寸、与室外给排水管网的连 接形式、管径及坡度等。
(3) 查明给排水干管、立管、支管的平面位 置与走向、管径尺寸及立管编号。从平面图上 可清楚地查明是明装还是暗装，以确定施工方 法。
返回
3 建筑给排水施工图的识读
3.1 室内给排水施工图的识读方法
阅读主要图纸之前，应当先看说明和设备材 料表，然后以系统图为线索深入阅读平面图、 系统图及详图。
阅读时，应三种图相互对照来看。先看系统 图，对各系统做到大致了解。看给水系统图时， 可由建筑的给水引入管开始，沿水流方向经干 管、立管、支管到用水设备；看排水系统图时， 可由排水设备开始，沿排水方向经支管、横管、 立管、干管到排出管。
(11) 说明未详尽之处均严格按现行规范及98S1规 定施工及验收。
3 建筑给排水施工图的识读
2
本工程图例见表 所示。
3
给水排水平面图的识读一般从底层开始，逐层阅 读。
(1) 给水系统 (2) 排水系统
4
(1) 给水系统 (2) 排水系统
《给排水工程图识读》ppt课件
识图时必需结合有关详图或技术资料，搞清楚这些器具和设 备的构造、接纳方式和尺寸。
➢ 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸， 与室外给排水管网的衔接方式、管径及坡度等。
➢
给水引入管上普通都装有阀门，阀门假设设在室外阀
门井内，在平面图上就能完好地表示出来。这时，可查明阀
门的型号及距建筑物的间隔。
✓ 查明给水管道系统的详细走向，干管的布置方式，管 径尺寸及其变化情况，阀门的设置，引入管、干管及 各支管的标高。识图时按引入管、干管、立管、支管 及用水设备的顺序进展。
✓ 查明排水管道的详细走向，管路分支情况，管径尺寸 与横管坡度，管道各部标高，存水弯方式，清通设备 设置情况，弯头及三通的选用等。识图时普通按照卫 生器具或排水设备的存水弯、器具排水管、横支管、 立管、排出管的顺序进展。为保证水流畅通，根据管 道敷设位置往往选用45○弯头和斜三通，在分支管的 变径有时不用大小头而用主管变径三通。在识图时应 随时根据有关规程和习惯做法将所需支架的数量及规 格确定下来，在图上做出标志并做好统计。明装给水 管道通常采用管卡、钩钉固定。
2. 常用给排水设备图例符号
详见教材第170页。 3. 室内给排水施工图的识图方法 应按照从水的引入到污水的排出这条主线进展。
识图时，先从目录入手，了解设计阐明，根据给排 水系统的编号，按照
室外管网 引入管
水表井 干管 支管
配水龙头〔或其 他用水设备〕
卫生洁具
洁具排水管〔常 设有存水弯〕
排水横管
排水立管
四、常用管材及附件
〔一〕建筑内部给水常用管材及附件
1. 钢管及其管道衔接方法
螺纹衔接√ 镀锌钢管〔白铁管〕 法兰衔接
焊接钢管
焊接
➢ 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸， 与室外给排水管网的衔接方式、管径及坡度等。
➢
给水引入管上普通都装有阀门，阀门假设设在室外阀
门井内，在平面图上就能完好地表示出来。这时，可查明阀
门的型号及距建筑物的间隔。
✓ 查明给水管道系统的详细走向，干管的布置方式，管 径尺寸及其变化情况，阀门的设置，引入管、干管及 各支管的标高。识图时按引入管、干管、立管、支管 及用水设备的顺序进展。
✓ 查明排水管道的详细走向，管路分支情况，管径尺寸 与横管坡度，管道各部标高，存水弯方式，清通设备 设置情况，弯头及三通的选用等。识图时普通按照卫 生器具或排水设备的存水弯、器具排水管、横支管、 立管、排出管的顺序进展。为保证水流畅通，根据管 道敷设位置往往选用45○弯头和斜三通，在分支管的 变径有时不用大小头而用主管变径三通。在识图时应 随时根据有关规程和习惯做法将所需支架的数量及规 格确定下来，在图上做出标志并做好统计。明装给水 管道通常采用管卡、钩钉固定。
2. 常用给排水设备图例符号
详见教材第170页。 3. 室内给排水施工图的识图方法 应按照从水的引入到污水的排出这条主线进展。
识图时，先从目录入手，了解设计阐明，根据给排 水系统的编号，按照
室外管网 引入管
水表井 干管 支管
配水龙头〔或其 他用水设备〕
卫生洁具
洁具排水管〔常 设有存水弯〕
排水横管
排水立管
四、常用管材及附件
〔一〕建筑内部给水常用管材及附件
1. 钢管及其管道衔接方法
螺纹衔接√ 镀锌钢管〔白铁管〕 法兰衔接
焊接钢管
焊接
给排水识图教程ppt课件
管道工程图上的管道和管件必须采用统一的线型来 表示。如管道线型规定中有粗实线、中实线、细实线、 粗虚线、中虚线、细虚线、细点划线、折断线、波浪线 等。
6
（2）管道代号
管道图中，若有多种管道，应在管线的中间注上规 定的字母符号以区别各种不同的管路。常见的管道代号 有：
一般给水管
S
S
一般排水管
X
X
热水管
特点：供水方式简单，造价低，维修管理容易，能充 分利用外网水压节省能耗。建筑内部无储备水量，一旦外 网停水时内部立即断水，供水可靠性不高。
28
阀门
直接给水方式
29
2、设水箱的给水方式
在建筑物顶部设水箱，当外网水压稳定时向水箱和用 户供水，当管网水压不足时或用水高峰时，则可由水箱项 建筑内部给水系统供水。适用于室外给水管网供水压力周 期性不足的情况。
特点：当室外给水管网水压偏高或不稳定时，为保证 室内给水系统的良好工况或满足稳压供水的要求，可采用 设水箱的给水方式。室外管网直接将水输入水箱，由水箱 项建筑内部给水系统供水。
30
阀门
阀门
(a)
(b)
设水箱的给水方式
31
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不足时 采用。
在建筑安装工程范围内卫生管道工程图又可分为建筑给水 排水管道、供暖管道、燃气管道、通风与空调管道等。
1
第一章 管道工程图概述
（3）按图形和作用分类： 1、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺 流程图、平面图、轴测图、立（剖）面图等。 2、详图：大样图、节点详图和标准图等。 1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按 一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该 项目整套专业图的图别、图名及其数量等。 2）设计施工说明：设计人员在图样上无法表明而又必须要建设 单位和施工单位知道的一些技术和质量的要求，一般以文字的形 式加以说明。其内容包括工程设计的主要技术数据，施工验收要 求以及特殊注意事项。
6
（2）管道代号
管道图中，若有多种管道，应在管线的中间注上规 定的字母符号以区别各种不同的管路。常见的管道代号 有：
一般给水管
S
S
一般排水管
X
X
热水管
特点：供水方式简单，造价低，维修管理容易，能充 分利用外网水压节省能耗。建筑内部无储备水量，一旦外 网停水时内部立即断水，供水可靠性不高。
28
阀门
直接给水方式
29
2、设水箱的给水方式
在建筑物顶部设水箱，当外网水压稳定时向水箱和用 户供水，当管网水压不足时或用水高峰时，则可由水箱项 建筑内部给水系统供水。适用于室外给水管网供水压力周 期性不足的情况。
特点：当室外给水管网水压偏高或不稳定时，为保证 室内给水系统的良好工况或满足稳压供水的要求，可采用 设水箱的给水方式。室外管网直接将水输入水箱，由水箱 项建筑内部给水系统供水。
30
阀门
阀门
(a)
(b)
设水箱的给水方式
31
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不足时 采用。
在建筑安装工程范围内卫生管道工程图又可分为建筑给水 排水管道、供暖管道、燃气管道、通风与空调管道等。
1
第一章 管道工程图概述
（3）按图形和作用分类： 1、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺 流程图、平面图、轴测图、立（剖）面图等。 2、详图：大样图、节点详图和标准图等。 1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按 一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该 项目整套专业图的图别、图名及其数量等。 2）设计施工说明：设计人员在图样上无法表明而又必须要建设 单位和施工单位知道的一些技术和质量的要求，一般以文字的形 式加以说明。其内容包括工程设计的主要技术数据，施工验收要 求以及特殊注意事项。
建筑给排水-施工图识图54页PPT
建筑给排水-施工图识图
