气动薄膜三通调节阀-ZMAQ气动薄膜三通调节阀
气动薄膜调节阀原理
气动薄膜调节阀原理
气动薄膜调节阀是一种通过气动力来控制流体流量的装置。
它主要由薄膜、阀体和阀门组成。
薄膜是气动薄膜调节阀的核心部件。
它通常采用柔性材料制成，如橡胶或氟橡胶。
薄膜的一端固定在阀体上，另一端与阀门相连。
当气动信号输入到薄膜的一侧时，薄膜会因气压的变化而产生相应的形变。
这种形变传递到阀门上，通过控制阀门的开闭程度来调节流体的流量。
当气压输入到薄膜背面时，薄膜会向阀座方向弯曲，使阀门关闭。
这样就能够阻断流体的流动。
当气压减小或消失时，薄膜会恢复到原始形状，阀门打开，从而允许流体通过。
通过调节输入的气压信号，可以控制薄膜的形变程度，从而精确地控制阀门的开闭程度。
当薄膜形变较大时，阀门开得较大，流体流量较大；当薄膜形变较小时，阀门开得较小，流体流量较小。
气动薄膜调节阀具有快速响应、结构简单、耐用性强和维护方便等特点。
因此，在许多工业领域的流体控制中广泛应用。
气动薄膜三通调节阀ZX型气动薄膜三通调节阀
调节阀>>三通调节阀>>气动薄膜三通调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
气动薄膜调节阀工作原理
气动薄膜调节阀工作原理
气动薄膜调节阀是一种常见的工业控制阀，通过气压信号控制阀内膜片的运动，实现流体的调节。
其工作原理如下：
1. 压力调节：气动薄膜调节阀的工作过程中，通过调节进入阀体的压缩空气的压力来控制阀内介质的流量。
当控制系统对阀门进行调节时，控制阀对阀门内的薄膜施加压缩空气。
压缩空气的压力和流量将导致薄膜向上或向下运动，从而引起阀门的开启或关闭。
2. 运动传递：薄膜运动由控制阀的气压信号通过连接管路传递给阀座或阀片。
气压信号会在传递过程中逐渐减少，使阀体内的薄膜受到不同的压力，从而引起薄膜片的运动。
3. 阀门调节：根据控制系统的要求，阀门可以通过薄膜的上下运动来调节介质的流量。
当控制系统需要增加流量时，气压信号将增大，使薄膜向下运动，从而打开阀门。
反之，当控制系统需要减少流量时，气压信号将减小，使薄膜向上运动，从而关闭阀门。
4. 反馈控制：为了保证阀门的稳定性和精度，通常在气动薄膜调节阀上设置了反馈装置。
反馈装置可以实时监测阀门的位置并反馈给控制系统，使控制系统可以对阀门的运动进行调节，以实现精确的流量控制。
综上所述，气动薄膜调节阀通过气压信号控制阀体内薄膜片的
上下运动来调节介质的流量。
其工作原理简单可靠，适用于各种工业场合的流体控制过程。

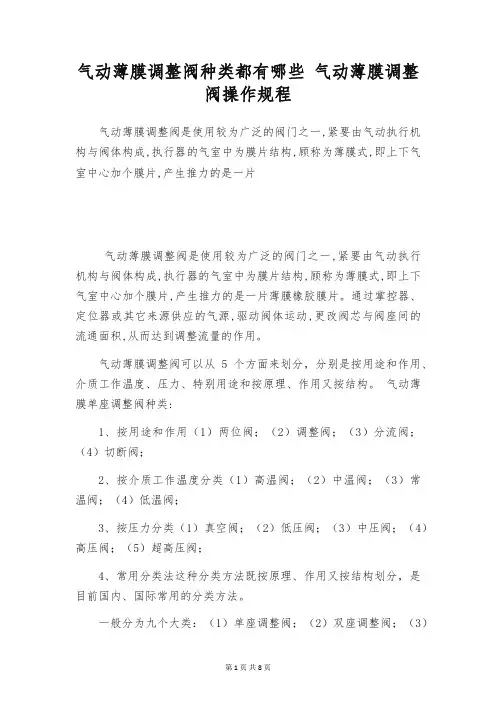

气动薄膜调整阀种类都有哪些 气动薄膜调整阀操作规程
气动薄膜调整阀种类都有哪些气动薄膜调整阀操作规程气动薄膜调整阀是使用较为广泛的阀门之一,紧要由气动执行机构与阀体构成,执行器的气室中为膜片结构,顾称为薄膜式,即上下气室中心加个膜片,产生推力的是一片气动薄膜调整阀是使用较为广泛的阀门之一,紧要由气动执行机构与阀体构成,执行器的气室中为膜片结构,顾称为薄膜式,即上下气室中心加个膜片,产生推力的是一片薄膜橡胶膜片。
通过掌控器、定位器或其它来源供应的气源,驱动阀体运动,更改阀芯与阀座间的流通面积,从而达到调整流量的作用。
气动薄膜调整阀可以从5个方面来划分，分别是按用途和作用、介质工作温度、压力、特别用途和按原理、作用又按结构。
气动薄膜单座调整阀种类:1、按用途和作用（1）两位阀；（2）调整阀；（3）分流阀；（4）切断阀；2、按介质工作温度分类（1）高温阀；（2）中温阀；（3）常温阀；（4）低温阀；3、按压力分类（1）真空阀；（2）低压阀；（3）中压阀；（4）高压阀；（5）超高压阀；4、常用分类法这种分类方法既按原理、作用又按结构划分，是目前国内、国际常用的分类方法。
一般分为九个大类：（1）单座调整阀；（2）双座调整阀；（3）套筒调整阀；（4）角形调整阀；（5）三通调整阀；（6）隔膜阀；（7）蝶阀；（8）球阀；（9）偏心旋转阀；5、特别用途（1）软密封切断阀；（2）硬密封切断阀；（3）耐磨调整阀；（4）耐腐蚀调整阀；（5）全四氟耐蚀调整阀（6）全耐蚀合金调整阀；（7）紧急动作切断或放空阀；（8）防堵调整阀；（9）耐蚀防堵切断阀；（10）保温夹套阀；（11）大压降切断阀；（12）小流量调整阀；（13）大口径调整阀；（14）大可调比调整阀；（15）低S节能调整阀；（16）低噪音阀；（17）精小型调整阀；（18）衬里（橡胶、四氟、陶瓷）调整阀；（19）水处理专用球阀；（20）烧碱专用阀；通过以上5点气动薄膜单座调整阀种类分类情况的分析，我们可以比较直观的了解了气动薄膜单座调整阀种类分属情况。

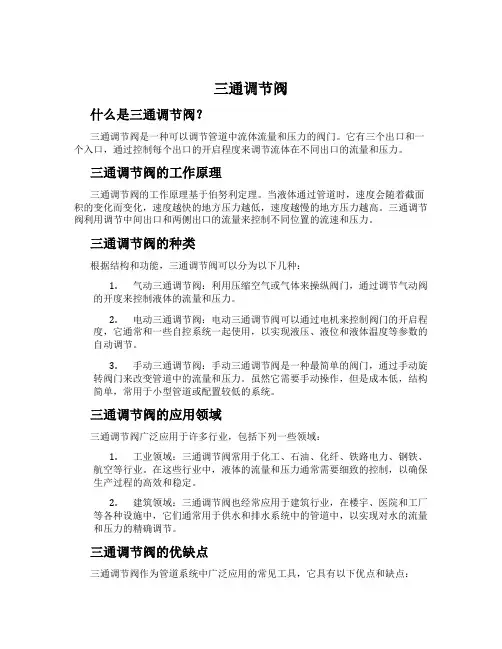

三通调节阀
三通调节阀什么是三通调节阀？三通调节阀是一种可以调节管道中流体流量和压力的阀门。
它有三个出口和一个入口，通过控制每个出口的开启程度来调节流体在不同出口的流量和压力。
三通调节阀的工作原理三通调节阀的工作原理基于伯努利定理。
当液体通过管道时，速度会随着截面积的变化而变化，速度越快的地方压力越低，速度越慢的地方压力越高。
三通调节阀利用调节中间出口和两侧出口的流量来控制不同位置的流速和压力。
三通调节阀的种类根据结构和功能，三通调节阀可以分为以下几种：1.气动三通调节阀：利用压缩空气或气体来操纵阀门，通过调节气动阀的开度来控制液体的流量和压力。
2.电动三通调节阀：电动三通调节阀可以通过电机来控制阀门的开启程度，它通常和一些自控系统一起使用，以实现液压、液位和液体温度等参数的自动调节。
3.手动三通调节阀：手动三通调节阀是一种最简单的阀门，通过手动旋转阀门来改变管道中的流量和压力。
虽然它需要手动操作，但是成本低，结构简单，常用于小型管道或配置较低的系统。
三通调节阀的应用领域三通调节阀广泛应用于许多行业，包括下列一些领域：1.工业领域：三通调节阀常用于化工、石油、化纤、铁路电力、钢铁、航空等行业。
在这些行业中，液体的流量和压力通常需要细致的控制，以确保生产过程的高效和稳定。
2.建筑领域：三通调节阀也经常应用于建筑行业，在楼宇、医院和工厂等各种设施中，它们通常用于供水和排水系统中的管道中，以实现对水的流量和压力的精确调节。
三通调节阀的优缺点三通调节阀作为管道系统中广泛应用的常见工具，它具有以下优点和缺点：优点1.能够减少流体管路中的阻力，提高流体的运动速度和效率。
2.可以通过调节管道中的流量和压力来控制流体的质量和速度，确保高效稳定的流动。
3.操作简单、控制精度高，适用于需要连续调节流量和压力的系统和设备。
缺点1.三通调节阀需要周期性的维护和保养，否则阀门可能会出现泄漏或失效。
2.成本较高，特别是对于大型管道系统的成本较高。
气动三通调节阀工作原理
气动三通调节阀工作原理
气动三通调节阀作为一种常用的工业自动控制装置，主要用于调节流体介质的流量、压力和水位等参数。
其工作原理基于气动力学和流体力学的基本原理，通过气源的压力变化来控制阀门的开启程度，从而实现对流体介质的调节。
气动三通调节阀的主要组成部分包括阀体、阀瓣、活塞、执行机构和传感器等。
其中阀体是整个阀门的基本骨架，阀瓣是调节介质流动的关键部件，而活塞则是执行机构与阀瓣之间的连接体，传感器负责测量流体参数并反馈给控制系统。
气动三通调节阀的工作原理可以分为两个阶段：调节阶段和稳态调整阶段。
在调节阶段，当控制系统接收到变化的工艺参数信号时，会调整气源输出的压力变化，然后通过执行机构将其转换为阀门开启程度的变化。
具体来说，执行机构会根据控制信号来调整阀门内的空气压力，通过对阀瓣的顶部和底部施加不同的力来改变阀门的开度。
当阀门开度发生变化时，流体介质就会受到不同的阻力和流速影响，从而实现对流量、压力和水位等参数的调节。
在稳态调整阶段，当介质流量、压力或水位等参数接近设定值时，控制系统会停止调节，此时阀门会根据自身的惯性和介质的阻力特性逐渐趋于稳定状态。
通过传感器测量介质参数并反馈给控制系统，系统可以实时调整控制信号来保持参数的稳定。
总之，气动三通调节阀利用气源的压力变化来控制阀门开启程度，从而实现对流
体介质参数的调节。
它具有结构简单、调节精度高、快速响应和适用于高温高压等工况的优点，广泛应用于化工、石油、电力、冶金等工业领域。
三通调节阀工作原理
三通调节阀工作原理三通调节阀是一种用于控制流体介质流动的装置，它可以根据系统的需要来调节流体的流量、压力和温度。
三通调节阀通常由阀体、阀芯、阀座、执行器和传感器等部件组成，其工作原理主要包括流体流动原理、阀芯调节原理和执行器控制原理。
首先，我们来看三通调节阀的流体流动原理。
当流体介质通过三通调节阀时，流体会受到阀芯和阀座的限制，从而改变流体的流通路径和流通面积，进而实现对流体流量的调节。
阀芯和阀座之间的间隙大小可以通过执行器来调节，从而控制流体的流量。
此外，三通调节阀的阀体内部通常设计有流体分流和合流的结构，以实现不同工况下的流体分配和混合，从而满足系统对流体流量和温度的要求。
其次，阀芯调节原理是三通调节阀实现流量调节的关键。
阀芯是三通调节阀中的核心部件，它通过改变阀座的开度来调节流体的流量。
当执行器收到控制信号时，通过传动装置将阀芯移动到相应位置，改变阀座的通径，从而调节流体的流量。
阀芯通常采用流体动力学设计，以减小流体的压力损失和阻力，提高流体的控制精度和稳定性。
最后，执行器控制原理是三通调节阀实现自动调节的基础。
执行器是三通调节阀的驱动装置，它可以根据控制系统的信号来控制阀芯的运动，从而实现对流体流量和压力的精确调节。
执行器通常采用气动执行器、电动执行器或液动执行器，其工作原理是通过控制气源、电源或液源的压力来驱动阀芯的运动，实现对流体流量的调节。
综上所述，三通调节阀的工作原理主要包括流体流动原理、阀芯调节原理和执行器控制原理。
通过对这些原理的深入理解，可以更好地应用三通调节阀来实现流体系统的自动控制和调节，提高系统的稳定性和可靠性，满足工业生产和生活需求。
气动薄膜调节阀结构及工作原理
气动薄膜调节阀结构及工作原理引言：气动薄膜调节阀是一种常用的自动调节阀，广泛应用于化工、石油、冶金、电力等行业中的流体控制系统中。
本文将介绍气动薄膜调节阀的结构及工作原理。
一、气动薄膜调节阀的结构气动薄膜调节阀由气动执行器和阀体两部分组成。
1.气动执行器：气动执行器是气动薄膜调节阀的关键部件，它通过薄膜与阀体相连接，并通过气体的压力来驱动阀芯的运动。
气动执行器包括气动薄膜、活塞、阀芯等组成。
气动薄膜位于气动执行器的上部，其作用是将气体的压力传递到活塞上，进而驱动阀芯的运动。
活塞位于气动薄膜的下部，是阀芯的部分。
2.阀体：阀体是气动薄膜调节阀的另一个重要部件，用于控制流体的流量。
阀体上有一个调节阀芯的孔，其中包括进口和出口，通常有两个孔，分别用于控制流体的进出。
阀体的内部有一个与阀芯相连的阀座，它与调节阀芯的孔配合使用，用于控制流体的流量大小。
二、气动薄膜调节阀的工作原理气动薄膜调节阀是通过气动执行器的薄膜与阀体连接，通过气体的压力来驱动阀芯的运动，从而实现对流体的调节。
其工作原理如下：1.调节阀芯控制流体流量：气动执行器中的活塞与阀芯相连，当气体的压力作用于气动薄膜时，活塞上升或下降。
当活塞上升时，阀芯的下部离开阀座，流体从进口进入调节阀芯的孔，并通过出口流出。
当活塞下降时，阀芯的下部与阀座配合，阻止流体流过。
通过调节阀芯的位置，可以控制流体的流量大小。
2.调节阀芯控制流体压力：当流体通过阀体时，流速增加，压力下降。
气动薄膜调节阀通过改变阀芯的位置，可以调节流体的流速，从而影响流体的压力。
当阀芯打开时，流速增加，压力下降；当阀芯关闭时，流速减小，压力增加。
通过调节阀芯的位置，可以精确控制流体的压力。
3.气动执行器的工作方式：气动薄膜调节阀的气动执行器通过气体的压力来驱动阀芯的运动。
气体通过在气动执行器中施加压力，薄膜会随之变形，从而推动活塞的运动。
根据压力的不同，可以实现阀芯的上下运动，从而控制流体的流量和压力。
工业气动薄膜调节阀操作使用说明
工业气动薄膜调整阀操作使用说明工业气动薄膜调整阀操作使用说明气动调整阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调整，接收工业自动化把握系统的把握信号来完成调整管道介质的：流量、压力、温度、液位等各种工艺过程参数。
气动调整阀的特点就是把握简洁，反应快速，且本质平安，不需另外再实行防爆措施。
气动调整阀的信号有阀开、阀关（24VDC）、阀位信号和阀位反馈信号（4～20mA）、阀开到位、阀关到位信号（24VDC），24v的阀开关信号和4～20ma的阀位信号如何使用呢既然叫调整阀，那么不单单是一开一关两种状态，还有其他状态可调整。
现在一般的启动调整阀的输入信号有4～20mA和0～5V或10V，不过由于电压信号在传输过程中衰减和干扰都较大。
因此使用最多的就是4～20mA信号。
首先经过程序运算后通过模拟量输出（AO）模块向外输出4—20mA 信号，该信号通过信号隔离器后直接接到调整阀中，接线也很简洁就是信号+接调整阀的+，—接—就可以。
工业气动薄膜调整阀操作使用说明24v气动动调整阀接线图昨天一个伴侣给我发了一个气动调整阀的图，他跟我说不知道线该怎么接，想必除了我的这个伴侣，应当还有一些伴侣同样被这个问题困扰着，下面我就为大家说说这种24v气动动调整阀接线方法。
该气动调整阀图片如下：这种气动调整阀一共有六根线，其中两根是接24v的，另外4根为信号线，一般来讲，只要两根信号反馈线就好了的，而这里有四根，这就导致了很多伴侣不知道该怎么接，其实这还是特别简洁的，这个24v气动动调整阀带4～20mA位置反馈的，也就是说在定位器上面是接四根线的，两个信号线，两根位置反馈线；另外两条是接在电磁阀上面的，起到联锁作用，总结来说就是一组信号线，一组反馈线，一组电磁阀的线，刚好三组六根。
工业气动薄膜调整阀操作使用说明的安装细节与技巧1.安装过程中应始终遵守气动调整阀安装引导和留意点；2.调整阀的工作环境温度要在（－30～+60）相对湿度不大于95%95%，相对湿度不大于95%；3.调整阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避开阀的直管段太短而影响流量特性；4.在安装阀门之间，先阅读引导手册。
气动薄膜隔膜调节阀-ZMAT气动薄膜隔膜调节阀
调节阀>>隔膜式调节阀>>气动薄膜隔膜调节阀产品名称：气动薄膜隔膜调节阀产品型号：ZMA T产品口径：DN15-200产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息性能项目技术指标不带定位器带定位器基本误差％±10 ±1.5 回差％8 1.5 死区％ 6 0.6允许泄漏量衬里材料为聚三氟乙烯隔膜材料为：氯丁橡胶，氟橡胶10-4×阀额定容量无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶5×10-6×阀额定容量可配附件电气定位器或电/气转换器空气过滤减压器电磁阀手轮机构等额定流量系数Kv偏差％±20阀体衬里和隔膜材料的组合阀体材料衬里材料隔膜材料使用温度适用场合铸铁HT200 无氯丁橡胶0～65℃无腐蚀性介质，水及研磨剂，泥浆类介质铸铁HT200 聚三氟氯乙烯氟橡胶-15～150℃强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质铸不锈钢ZG1Cr18Niti无氟橡胶-20～200℃一般酸、碱有机溶剂等介质4、允许压差公称通径DN(mm) 15 20 25 32 40 50 65 80 100额定流量系数Kv 8 12 16 28 60 67 90 160 300公称压力(MPa) 1.0配用执行机构型号ZMA(B)-2 ZMA(B)-3 ZMA(B)-4关闭时允许最大压力MPa信号压力MPaP2=0120 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05140 1.0 1.0 0.80 0.80 0.60 0.4 0.4 0.2 0.10 P1=P2120 0.45 0.45 0.20 0.20 0.15 0.1 0.1 0.05 0.02140 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05外形尺寸公称通径 DN(mm) 外形安装尺寸AHH1 L ZMA T 型 ZMBT 型 15 280 479 532 47.5 140 20 479 532 52.5 145 25 479 532 57.5 155 32 325 538 617 67.5 165 40 553 632 72.5 190 50 562 641 80 210 65 410 754 855 90 240 80 100% 876 97.5 270 100857958107.5335注：法兰按JB78-59《铸铁法兰》标准选定 订货须知订货时请填写《规格书》或注明以下内容：一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV ， 2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性， 5.阀的开关型式，6.阀体、隔膜材料，7.是否带附件，说明附件型号。
气动薄膜调节阀使用说明书
产品概述 Product overview气动薄膜调节阀采用顶部导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，可调范围广，流量特性精度高。
调节阀配多弹簧薄膜执行器，具有结构小输出力大。
Pneumatic diaphragm regulating valve with the top guide structure, compact structure, Fluid channels in a s- shaped streamline, small pressure drop loss large flow, wide adjustment range, high precision flow characteristics. Regulating valve with multi-spring diaphragm actuator, with small structure, large output force.单座调节阀双座调节阀套筒调节阀标准技术参数阀体型式：单座、双座、套筒公称通径：DN20-DN200额定压力：PN16、PN40、PN63、PN100连接方式：法兰、螺纹、焊接（或其它客户指定）密封面形式：PN16凸面、PN40、PN63、PN100为凹面材质：WCB、304、316、316L结构形式：标准型（-20℃～+200℃）低温型（-60℃～-196℃）散热型（-40℃～450℃）波纹管密封型压盖形式：压板式填料：V型氟四氟乙稀、柔性石墨阀内组件阀芯形式：单座柱塞型阀芯材质：304、316+STL流量特性：等百分比、线性、快开执行机构形式：多弹簧式薄膜执行器作用形式：正作用、反作用膜片材质：丁晴橡胶夹增强涤纶织物弹簧范围：20~100KPa、40~200KPa、80~240KPa,供气压力：0.4~0.5MPa作用形式气关式FO（配正作用执行机构）当气源故障时，执行机构弹簧将阀打开气开式FC（配反作用执行机构）当气源故障时，执行机构弹簧将阀关闭附件（根据要求配置）电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它性能额定KV值：参照表流量特性：线性、等百分比、快开可调范围：50：1泄露等级：金属密封：小于0.01(ANSI B16.104-1976IV级)软密封：小于0.00001%回差：小于全行程1%（带定位器）小于全行程3%-5%(不带定位器)基本误差：小于全行程±1%(带定位器)小于全行程±5%(不带定位器)Standard technical parametersValve bodyType: Single seat, double seat, sleeveNominal diameter: DN20-DN200Nominal pressure: PN16, PN25, PN40, PN63, PN100 Connection: Flange, thread, weld (Or other customer specifi ed) Sealing surface: PN16 convex surface, PN40, PN63, PN100 concave surfaceMaterial: WCB, 304, 316, 316LStructure: Standard type (-20℃~+200℃)Low temperature type (-60℃~-196℃)Cooling type (-40~450℃)Bellows seal typeGland type: press platePacking: V type PTFE, fl exible graphiteValve componentsCore type: single seat plunger typeCore seat: 304, 316+ SLTFlow characteristics: Equal percentage, linear, quick-opening ActuatorType: Multi-spring diaphragm actuatorAction type: Direct action, reverse actionDiaphragm material: NBR rubber reinforcing polyester fabric Spring range: 20~100KPa, 40~200KPa, 80~240KPaSupply pressure:0.4~0.5MPaAction type:Air to close FO (With direct action actuator), whenthe air supply failure, actuator spring open the valveAir to open FC (With reverse action actuator) When the air supply failure, actuator spring close the valveAccessories (Configured according to requirements) locator, air fi lter pressure-relief valve, hand wheel device, limit switch, solenoid valve, lock up valve and others. PerformanceRated KV value: Reference tableFlow characteristics: Linear, equal percentage, quick opening Adjustable range: 50:1Leakage classMetal seal: Less than 0.01 (ANSI B16.104-1976IV)Soft seal: Less than 0.00001%Hysteresis: Less than full stroke 1% (With locator) Less than full stroke 3%~5% (Without locator)Basic error: Less than full stroke ± 1% (With locator) Less than fullstroke ± 5% (Without locator)额定流量系数及行程参数口径阀座通径KV 有效面积额定行程气开式压差MPa气关式压差MPa线性等百分比信号Pr ：20-100信号Pr ：40-200信号Pr ：20-100信号Pr ：40-200气源0.14MPa气源0.25MPa气源0.14MPa气源0.25MPa2050.228016----70.5----80.8---10 1.8 1.6 5.35 6.4 5.35 6.412 2.8 2.5 3.72 6.4 3.72 6.415 4.44 2.38 5.55 2.33 6.4206.9 6.3 1.34 3.12 1.34 4.01252511100.86 2.00.86 2.5732321716400250.75 1.740.75 2.24404027250.48 1.110.48 1.48505044400.310.710.310.9165656963600400.270.630.270.8180801101000.180.420.180.521001001761600.110.230.110.341251252752501000600.120.280.120.371501504404000.090.200.090.252002006906300.050.110.050.14液体温度(℃)压差(M p a )软密封阀座工作温度与压差范围司太莱合金工作范围压差(M p a )液体温度(℃)流量特性曲线等百分比流量特性直线性特性通径DN L A H1H2H3H4H5C H6PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/10020150230282126138271286298286298434922018025160230282126138271286298286298485422018032180260308134142297302310302310576122018040200260308157165297325333325333667022018050230300308167187297335345335345808422018065290340395199204375437442437442929726524080310380395214219375452457452457100105265240100350430395229240375467478467478120125265240125400500498263280455524541654671134138315304150480550498293300455554561684691156163315304200600650498358364455619625749755199206315304标准型总高度=H5+H1+H2，高温散热型总高度＝H5+H1+H3，波纹管密封总高度＝H5+H1+H4气动薄膜单座调节阀重量表通径DN20253240506580100125150200标准型PN161718232629526295115152235PN4018192527325668115140165295PN6425273541456978155190255355高温散热型1819252732566875120148325波纹管密封型1819252732566875120148325低温型2527303339596885150210335单位kg带手轮型标准型高温散热型波纹管密封型气动薄膜调节阀尺寸图产品概述 Product overview电子式电动调节阀，由电子式电动执行器和笼式调节阀组成，电动执行器内置伺服系统，无须另配伺服放大器，输入信号及电源即可控制运行。
上海川沪阀门 气动薄膜三通调节阀 说明书
■ 产品概述ZJSF气动薄膜三通调节阀(三通分流阀) ZJSH气动薄膜三通调节阀(三通合流阀)■ 产品概述ZJSF(H)气动薄膜三通调节阀，由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。
气动薄膜执行器具有高度低、重量轻、安装维修简便等优点。
气动三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。
阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。
气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。
气动三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
■ 主要技术参数● 阀体阀体形式 直通铸造三通阀公称通径 合流阀：DN20～300mm、分流阀：DN80～300mm公称压力 PN1.6、2.5、4.0、6.4MPa法兰标准 GB/T9113、 JB/T79连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)阀盖形式标准型-17～+230℃、高温型+230～+450℃低温型-60～-196℃、波纹管密封型-40～+350℃压盖型式 螺栓压紧式密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 ● 阀内件阀芯形式 圆筒双导向型阀芯流量特性 线性、等百分比● 执行机构及附件、作用形式执行器型式 ZHA/B多弹簧簿膜执行机构执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56 有效面积(cm2) 350 350 560 900 1400行程(mm) 10、16254040、60100弹簧范围(KPa) 20～100（标准）、20-60、60-100、40-200、80-240膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布供气压力 140～400KPa 气源接口 RC1/4" 环境温度 -30～+70℃可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等作用形式气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)■ 主要零件材料及内部结构图1 阀体 WCB CF8 CF8M CF3M2 阀芯 304 304 316 316L3 阀座 304 304 316 316L 4 导向套 304304 316 316L 5 垫片 PTFE/金属石墨垫片 6 阀盖 WCB CF8 CF8M CF3M 7 填料 PTFE/柔性石墨8 弹簧 65Mn 304 316 316L 9 螺母 304 304 316 316L 10阀杆304 304316316L■ 主要性能指标项目 不带定位器 带定位器 基本误差% ±6.0 ±1.5 回差% ≤5.0 ≤1.5 死区% ≤4.0 ≤0.6始点 ±2.5 气开始点 ±6.0 始点 ±6.0 始终点偏差%气关 终点±2.5±1.5 额定行程偏差% ≤2.5泄露量L/h 0.01%×阀额定容量可调范围R30：1■ 额定流量系数Kv、额定行程、配用执行器型号额定行程(mm) 16 25 40 60 100允许压差(MPa) ≤公称压力执行器型号 ZHA/B-22 ZHA/B-23ZHA/B-34 ZHA/B-45 ZHA/B-56 ■ 主要外形及连接尺寸公称通径 DN(mm) 20 25 32 40 50 6580100125150 200 250300 PN16/25 180 185 200 220250275305350410450 550 670770 LPN40 185 190 210 230255285310355425460 560 690795 PN64 190 200 220 240265295320370400475 570 752819 PN16/25 140 140 150 160180200222230270280 306 474584 HPN40 140 140 150 160180200222230270280 306 474584 PN64 150 160 170 180200220240260300322 380 495605 H1 155 155 175 180200235250260330350 420 530680 H2 298 298 298 298298380380380510510 510 650650 H3 180 180 180 180180236236236310310 310 380380 L1 280 280 280 280280350350350475475 475 560560A 282 282 282 282282360360360470470 470 580580C 220 220 220 220220270270270320320 320 400400注：表中尺寸为不带标准附件数据。
气动薄膜调节阀结构、原理、选型及安装使用详解
气动薄膜调节阀结构、原理、选型及安装使用详解一、气动薄膜调节阀结构及工作原理1、气动薄膜调节阀结构气动薄膜调节阀由气动薄膜执行机构与调节阀二部分组成。
气动薄膜调节阀主要由气室、薄膜、推力盘、弹簧、推杆、调节螺母、阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。
2、气动薄膜调节阀的工作原理气动薄膜调节阀的动作是调节器来信号压力，输入气动执行机构的气室中，产生推力，通过连接推杆推动阀芯，产生相应位移—即行程，阀芯位置的变化使阀的流通截面积发生变化，从而达到调节介质流量的目的。
二、气动薄膜调节阀的选型1、根据使用要求选型气动薄膜调节阀由阀芯和阀体（包括阀座）两部分组成，按不同的使用要求有不同的结构形式，气动薄膜调节阀主要有直通单座阀、双座调节阀和高压角式调节阀。
（1）直通单座阀泄漏量小，流体对单座阀芯的推力所形成的不平衡力很大，因此直通单座阀适用于要求泄漏量小、管径小和阀前后压差较低的场合。
（2）直通双座阀阀体内有上下两个阀芯，由于流体作用于上下阀芯的推力方向相反而大致抵消；所以双座阀的不平衡力很小，允许阀前后有较大的压差。
但由于阀体内流路复杂，用于高压差时对阀体的冲蚀损伤较严重，不宜用于高粘度、含悬浮颗粒或含纤维的介质。
此外由于受加工条件的限制，双座阀上下两个阀芯不易同时关严，所以关闭时泄漏量大，尤其是在高温或低温的场合下使用时，因材料的热膨胀系数不同，更易引起严重的泄漏。
（3）角式高压阀阀体为直角式，流路简单、阻力小，受高速流体的冲蚀也小，特别适用于高压差、高粘度和含悬浮物颗粒状物质的流体，也可用于处理汽液混相，易闪蒸汽蚀的场合。
这种阀体可以避免结焦、粘结和堵塞。
3、根据安全性选型气动薄膜调节阀有气开阀和气闭阀两种形式。
根据不同生产工艺上的安全和使用要求考虑，当信号压力中断时调节阀处于打开或关闭位置，对工艺生产造成的危害性大小而定。
如果阀门处于关闭位置时危害小，则选用气开阀，信号压力中断时，使调节阀处于关闭位置，反之，则选用气闭阀。
ZJHX Q 系列 气动薄膜三通调节阀 使用说明书
ZJHX/Q系列气动薄膜三通调节阀使用说明书上海唐玛泵阀有限公司SHANGHAI TANGMA PUMP VALVE CO.,LTD 地址：上海市金山区亭林镇林吉路2455号 邮编：201505电话：************传真：************邮箱：*******************网址：一、概述产品特点及适用范围ZJHX/Q气动薄膜三通分流/合流调节阀是专门针对三通控制研制的专用调节阀。
有合流和分流两种结构形式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。
具有调节精度高，动作稳定可靠等优点。
合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。
该产品可代替两台互为开关的单、座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
公称通径和压差较小时，合流阀可用于分流场合，但公称通径大于80mm和压差较大的分流场合，不能互换使用。
三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。
型号及编制说明型号、规格常温型中温型类别合流阀分流阀合流阀分流阀型号ZJHQ16-64 ZJHX16-64 ZJHQ16-64 ZJHX16-64 规格 DN25—300 DN80—300 DN25—300 DN80—300注：公称通径小于80时，分流阀可用合流阀替代。
工作条件温度：-25℃~+55℃相对湿度：5%~100%二、工作原理和结构ZJHX/Q气动薄膜三通调节阀由气动薄膜执行机构和三通阀两部份组成。
（如图1）外来的气动信号压力输入薄膜室后，在波纹膜片上产生推力，此力压缩弹簧组，使推杆移动而带动阀杆使阀芯开关，直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。
依照上述原理，阀芯的行程大小与输入信号压力的大小形成一定的比例关系。
气动多弹簧薄膜执行机构按作用方式可分为正作用式和反作用式两种。
当信号压力增加时，推杆往伸出膜室的方向动作的执行机构为正作用式，型号为ZHA型。
气动薄膜调节阀-ZMAP气动薄膜调节阀
调节阀>>薄膜式调节阀>>气动薄膜调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
气动三通调节阀工作原理
气动三通调节阀工作原理气动三通调节阀工作原理：气动三通调节阀是一种用于控制流体介质流量的设备。
它由阀体、阀座、阀门、阀杆和气动执行机构等组成。
气动三通调节阀的工作原理如下：当气动三通调节阀处于关闭状态时，阀门与阀座紧密贴合，阻止介质流动。
当需要调节流量时，空气源的信号通过气动执行机构作用于阀杆，将阀门抬起，并与阀座分离，从而实现流体介质的流动。
通过调节气动执行机构的工作压力，可以控制阀门的开启程度，从而实现对流量的精确调节。
在工作过程中，气动三通调节阀还需要通过传感器获取流体参数反馈信号，并将其传递给控制系统。
控制系统根据接收到的反馈信号与设定值进行比较，并通过调节气动执行机构的工作压力，来控制阀门的开启程度，从而实现对流量、压力、温度等参数的精确控制。
气动三通调节阀的主要特点是结构简单、操作方便、可靠性高，并且具有调节范围广、流量可自动调节等优点。
它广泛应用于工业生产中的流体控制系统，如输送液体、气体、蒸汽等介质的管道系统。
气动三通调节阀的工作原理可以总结为以下几个步骤：1. 信号输入：控制系统通过传感器获取流体参数，将其转化为电信号，并发送给气动执行机构。
2. 执行机构控制：气动执行机构接收到控制信号后，将其转化为机械运动，通过作用于阀门的阀杆，实现阀门的开启或关闭。
3. 流体控制：当阀门关闭时，阀门与阀座紧密贴合，阻止流体介质的流动；当阀门开启时，阀门与阀座分离，允许流体介质流动。
4. 反馈控制：气动三通调节阀还需要通过传感器获取实际流体参数的反馈信号，并将其传递给控制系统，用于与设定值进行比较，以实现对流量、压力、温度等参数的精确控制。
总结来说，气动三通调节阀通过控制信号的输入和被气动执行机构的控制，实现阀门的开启和关闭，从而控制流体介质的流动。
通过与传感器的配合，可以实现对流量、压力、温度等参数的精确调节。
气动三通调节阀在工业生产中具有广泛的应用前景，可以满足不同工艺中对流体介质流量的需求。
气动薄膜调整阀常见故障及解决方案
气动薄膜调整阀常见故障及解决方案气动薄膜调整阀作为一种常见的掌控阀门，在工业生产中扮演侧紧要角色。
但是，由于使用时间长、操作不当等原因，阀门常常显现各种故障，给生产带来了困扰。
本文将介绍气动薄膜调整阀常见故障及解决方案，供大家参考。
1. 气动薄膜调整阀漏气气动薄膜调整阀漏气是常见问题之一，紧要表现为输出不准、回路不能维持、气流不均、操作失控等。
那么，它的显现原因和解决方案都有哪些呢？原因1.薄膜老化：使用时间久，薄膜简单老化，显现开裂或腐蚀，导致漏气。
2.薄膜损伤：薄膜过滤不良的空气，会被空气中的含油、水分等杂质磨损，造成漏气。
3.密封处损伤：气动薄膜调整阀中有很多密封处，密封处损伤后也会造成漏气。
4.省略了阀门掌控：一些用户为了降低成本，疏忽了气动薄膜调整阀的阀门掌控，造成气流不均，从而导致漏气。
解决方案1.适时更换薄膜：依据使用时间和使用频率适时更换薄膜。
2.保持空气干燥：安装过滤装置，保持空气干燥，减轻杂质对薄膜的磨损。
3.维护密封处：定期维护密封处的紧固程度，适时更换密封垫片等配件。
4.加强阀门掌控：加强阀门掌控，避开气流不均，降低漏风的可能性。
2. 气动薄膜调整阀无法开启或关闭气动薄膜调整阀无法开启或关闭是另一个常见的问题，表现为阀门在操作时卡滞、划伤或错误反应等。
那么，它的显现原因和解决方案都有哪些呢？原因1.阀门堵塞：阀门堵塞是导致气动薄膜调整阀无法正常工作的一个紧要原因。
2.磨损或老化：安装或使用不当，会加速薄膜和部件的磨损，加速老化，从而导致阀门无法正常工作。
3.流体介质不适合：气动薄膜调整阀的适用介质比较有限，对于一些特别的介质，可能会导致阀门无法正常工作。
4.气压不足：气压不足也是导致阀门无法正常工作的一个原因。
解决方案1.清洗阀门：阀门堵塞时，适时清洗阀门。
2.更换部件：磨损或老化的部件应适时更换，以免影响阀门的正常工作。
3.检查介质：在选择气动薄膜调整阀时，需要检查介质是否与阀门适用，对于不适用的介质，需要选择其他型号的阀门。
三通调节阀工作原理
三通调节阀工作原理
三通调节阀是一种常用的流体控制装置，它可以根据需要调节流体的流量、压力、温度等参数，广泛应用于化工、石油、冶金、电力等领域。
三通调节阀的工作原理主要包括结构、工作过程和调节原理三个方面。
首先，三通调节阀的结构包括阀体、阀芯、执行机构等部件。
阀体是阀门的主
体部分，通常由铸铁、不锈钢等材料制成，具有良好的密封性能和耐腐蚀性能。
阀芯是控制流体通道的关键部件，通常由不锈钢、铜合金等材料制成，具有良好的耐磨损性能和导流性能。
执行机构是控制阀芯运动的部件，通常由电动执行器、气动执行器等组成，可以根据需要实现远程控制和自动控制。
其次，三通调节阀的工作过程主要包括开启、关闭和调节三个阶段。
当需要控
制流体通过阀门时，执行机构会根据控制信号使阀芯上下移动，从而改变流体通道的通畅程度，实现流量的调节。
在开启和关闭阀门时，阀芯会与阀座之间形成密封，防止流体泄漏。
在调节阀门时，阀芯会根据控制信号的变化实时调整通道的通畅程度，实现流量、压力、温度等参数的精确控制。
最后，三通调节阀的调节原理是根据流体力学和控制理论实现的。
通过对流体
的流动特性、阀门的结构特点、执行机构的工作方式等方面的分析和研究，可以确定合适的控制策略和参数，实现对流体的精确控制。
在实际应用中，需要根据具体的工艺要求和控制目标选择合适的三通调节阀，并进行系统的调试和优化，以确保其稳定可靠地工作。
总之，三通调节阀是一种重要的流体控制装置，它的工作原理涉及到结构、工
作过程和调节原理三个方面。
了解三通调节阀的工作原理有助于工程师和技术人员更好地应用和维护这一装置，提高流体控制系统的可靠性和稳定性。
