关于酸洗机械设备和工艺介绍课件

酸洗机组入口段设备
带钢供给设备
（包括1#步进梁、2#步进梁、对中装置) 根据首钢冷轧厂冷轧系统的整个生产计划安排，由热轧卷库内吊车 把要轧制的钢卷依次吊放到酸洗-轧机联合机组的1#入口步进梁上。 步进梁上的钢卷通过步进梁运输，和在运输过程中人工确认钢卷号、 拆除捆带，然后将钢卷输送到梭车上。其主要由提升机构和横移机 构组成。
来自百度文库
酸洗机组入口段设备
激光焊机
焊机的功能就是把带钢缝合在一起，从而形成连续的作业线生产， 激光焊机在酸洗连轧机组是关键设备，它直接影响着机组的生产效 率和产量，本项目中选用的是日本三菱技术革新后的激光焊机。利 用激光束聚焦获得的高功率光斑投射工件，熔化金属焊接，激光焊 接是一种新型的焊接方式，具有高深宽比，焊缝宽度小，热影响区 小，变形小，焊接速度快。焊缝平整、美观，焊后无需处理或只需 简单处理工序。焊缝质量高，无气孔，可减少和优化母材质杂，组 织焊后可细化，焊缝强度、韧性至少相当于甚至超过母材金属。 可精确控制，聚焦光点小，可高精度定位，易实现自动化。可实现 某些异种材料间的焊接。
对中侧导辊
在穿带和运行过程中，对带钢进行引导和对中。带钢对中装置由 液压驱动，通过装在液压缸上的位置传感器，根据2级机传来的数 据可以自动调整与带钢相对应的宽度。
分切剪
采用液压驱动的下切式分切剪，用于剪去破损的或超差的来料端 部，便于焊接，同时也可以分卷和切去带尾。该分切剪的布置使 得上剪刃在液压缸的一个行程下就可以完成一个剪切周期（上下 一次算一个周期）。这样使得分切剪动作平稳，冲击小，剪切周 期短。该分切剪还配有自动剪刃间缝调节系统。液压控制的刀刃 打开装置和刀刃滑道调整装置使得换剪周期大大缩短，能够实现 剪刃快速更换和离线维修（修磨和加垫片）。
酸洗机组入口段设备
外支撑
外支撑机构由液压控制动作，在开卷时防止由钢卷重量引起 的芯轴弯曲。外支撑由基架、支撑轴承、曲柄系统组成
压辊
钢卷装到开卷机芯轴上后，压辊就压到钢卷上。压辊安装在 钢卷后面的移动架上，其定位是由与架子相连的液压缸来实 现的。压辊同开卷机芯轴一起转动，使带钢头部穿过直头机。 钢卷尾端从1#开卷机上甩尾后，压辊接着转动直到带钢从直 头机穿带完成。
酸洗机组入口段设备
转向夹送辊（1#、2#）
1#转向夹送辊位于酸洗线的上轧制线，在入口分切剪和 焊机之间，与转向辊一样用来将上轧制线的带钢头端转 到下轧制线上。转向夹送辊包括两个辊：上驱动辊的提 升与下降由液压缸完成，下辊是惰辊，起转向作用。启 动上辊便是夹送辊作用，用来穿带。运行时，上辊抽出； 下辊用来作转向辊，将带钢从上轧制线转到下轧制线上。 初次穿带时，上辊抽出。穿带时，若检测到带钢头，上 辊应用；若检测到带钢尾端离开夹送辊，上辊再次抽出。 2#转向夹送辊位于下轧制线的入口处，下轧制线过料台 和焊机之间。它接收从上轧制线来的带钢头端并将其转 向送到下轧制线。它还可以充当夹送辊的作用，将带钢 送到焊机处。
梭车
梭车位于No.2步进梁后，用来接收步进梁传输来的钢卷，然 后将钢卷按需要分配到两个钢卷小车上，同时梭车具有旋转 90°功能，便于钢卷小车接收钢卷。
酸洗机组入口段设备
钢卷小车
钢卷小车是将钢卷从梭车鞍座上运送到开卷机卷筒上。 钢卷小车的形式有地坑式和地平式：地坑式小车寿命较长，可以自动 对中，自动上卷，但地坑上需活动盖板，人工操作有一定的危险性； 地平式小车寿命较短，不能自动上卷、对中，但因为是在地平上，所 以操作较安全。首钢酸连轧线采用地坑式钢卷小车。 钢卷小车由三部分组成：轨道，车体，提升机构 。
酸洗机组入口段设备
转向辊
转向辊用来将带钢导向到所需要的方向。有的转向辊带有 压紧辊，用来帮助喂料。
纠偏辊
纠偏辊是在带钢运行过程中，将带钢的中心线与设备的中 心线对齐。 通常纠偏辊有单辊式、双辊式和三辊式
张力辊
在酸轧联合机组中，各个工艺段区间带钢常常需要选取不 同的张力，以适应不同工艺要求。张力辊装置就是用于在 连续带钢生产线上实现张力调节的一种设备。张力辊的原 理为：带钢包绕在张力辊上，在其包绕接触处（即包角处） 产生磨擦力，使出口张力与入口张力按某种规律变化，借 此改变张力值，对机组实现张力控制。
酸洗机组入口段设备
入口活套
入口处的带卷、带头尾、焊接等操作，需要带钢停留一 定时间，为了使带钢在酸洗槽中不停留，需要有储存一 定量带钢的装置。通过活套车在活套轨道上往复行走， 可达到储存带钢或释放带钢的目的。
关于酸洗机械设备和工 艺介绍
第一部分：设备介绍
酸洗机组设备组成
酸洗设备大体分为三部分：
1 入口设备：带钢卷供给设备、 开卷机、直头机、分切剪、 焊接机、入口活套、拉矫 机、各种辊系；

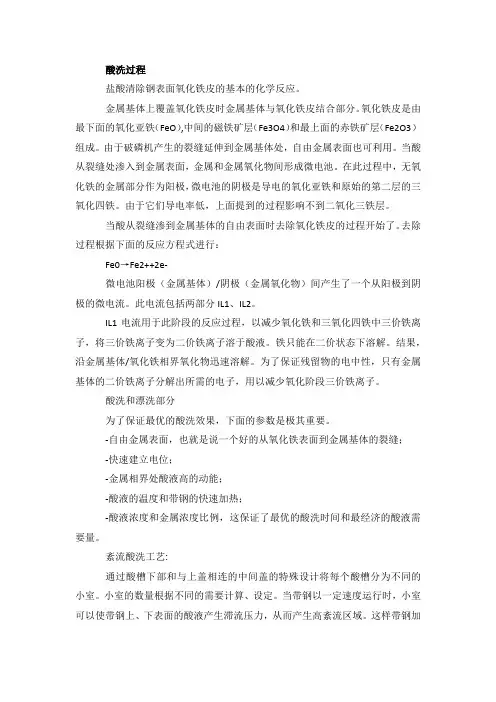

2 工艺段设备：酸洗槽、清洗 槽、挤干辊、干燥器、酸 雾洗涤装置等；
3 出口设备：出口活套、月 牙剪、圆盘剪等。
4 （主视图、俯视图）
测宽测径装置
位于NO.2步进梁第三卷位处，进行测量钢卷宽度直径，为后序工 作作准备。其主要组成部分为机架、导杆、接触板、宽度测量臂和 驱动装置。
酸洗机组入口段设备
地辊站
位于No.2步进梁的定梁上，安装在滚动轴承上，其主要作用 是拆除钢卷捆带时使用。
开卷器
开卷器位于2#步进梁4#卷位的旁边，主要用于拆捆带和对带 头进行预弯，便于钢卷带头顺利通过穿带导板。
开卷机
开卷机用于将成卷的带钢展开，使之可进行进一步的加工。为了保证 机组的连续运行，在酸洗线上一般设置两台开卷机。 开卷机将带钢支撑在一个可涨缩的卷筒上：钢卷由钢卷小车送到卷筒 上时，卷筒的扇形块涨开，将钢卷内圆紧紧撑住，保证钢卷不会滑动 或转动。在带头与上一卷带尾焊接之后，开卷机提供张力（通过一个 张力计反馈张力），以保证带钢平稳地进入工艺线。
防皱辊
防皱辊位于开卷机后面低一些的位置上。在开卷过程中，钢卷外径 在不断减小，因此，防皱辊必须以恒定的距离跟踪钢卷的外径。 防皱辊为表面强化的固熔钢，由滚动轴承支撑。调节由液压缸来实 现。防皱辊的更换由专用的辅助设备来完成，更换时将辅助设备放 到钢卷小车上来实现换辊。
酸洗机组入口段设备
直头机
直头机用来矫直带钢头部和尾部，使之达到焊机的焊接条件。穿 带时，通过直头机的上辊与下辊啮合来矫直带钢。
