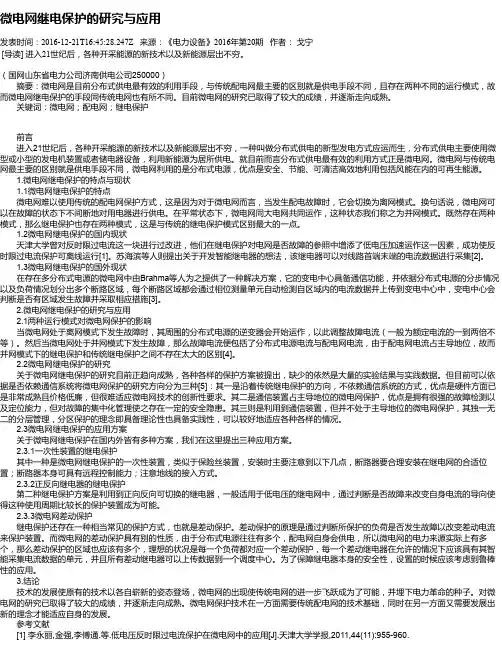

微电网继电保护的研究与应用
微电网继电保护的研究与应用发表时间：2016-12-21T16:45:28.247Z 来源：《电力设备》2016年第20期作者：戈宁[导读] 进入21世纪后，各种开采能源的新技术以及新能源层出不穷。
（国网山东省电力公司济南供电公司250000）摘要：微电网是目前分布式供电最有效的利用手段，与传统配电网最主要的区别就是供电手段不同，且存在两种不同的运行模式，故而微电网继电保护的手段同传统电网也有所不同。
目前微电网的研究已取得了较大的成绩，并逐渐走向成熟。
关键词：微电网；配电网；继电保护前言进入21世纪后，各种开采能源的新技术以及新能源层出不穷，一种叫做分布式供电的新型发电方式应运而生，分布式供电主要使用微型或小型的发电机装置或者储电器设备，利用新能源为居所供电。
就目前而言分布式供电最有效的利用方式正是微电网。
微电网与传统电网最主要的区别就是供电手段不同，微电网利用的是分布式电源，优点是安全、节能、可清洁高效地利用包括风能在内的可再生能源。
1.微电网继电保护的特点与现状1.1微电网继电保护的特点微电网难以使用传统的配电网保护方式，这是因为对于微电网而言，当发生配电故障时，它会切换为离网模式。
换句话说，微电网可以在故障的状态下不间断地对用电器进行供电。
在平常状态下，微电网同大电网共同运作，这种状态我们称之为并网模式。
既然存在两种模式，那么继电保护也存在两种模式，这是与传统的继电保护模式区别最大的一点。
1.2微电网继电保护的国内现状天津大学曾对反时限过电流这一块进行过改进，他们在继电保护对电网是否故障的参照中增添了低电压加速运作这一因素，成功使反时限过电流保护可离线运行[1]。
苏海滨等人则提出关于开发智能继电器的想法，该继电器可以对线路首端末端的电流数据进行采集[2]。
1.3微电网继电保护的国外现状在存在多分布式电源的微电网中由Brahma等人为之提供了一种解决方案，它的变电中心具备通信功能，并依据分布式电源的分步情况以及负荷情况划分出多个断路区域，每个断路区域都会通过相位测量单元自动检测自区域内的电流数据并上传到变电中心中，变电中心会判断是否有区域发生故障并采取相应措施[3]。
微电网继电保护技术方法研究分析
微电网继电保护技术方法研究分析发布时间：2023-02-01T05:08:51.497Z 来源：《中国科技信息》2022年9月18期作者：黄颖丽[导读] 随着社会经济飞速发展，国内分布式发电系统建设规模也逐渐扩大。
黄颖丽桂林信息科技学院广西桂林 541004摘要：随着社会经济飞速发展，国内分布式发电系统建设规模也逐渐扩大。
众所周知，传统电网不仅需要消耗大量能源和资源，而且故障后停电范围较大，无法充分满足社会各界用电需求。
对此，需要相关专家和学者加大力度研究分布式发电系统的继电保护方法，尤其要重视微电网继电保护技术的开发。
基于此，本文将对微电网进行概述，探索几种行之有效的微电网继电保护方法，并展望继电保护技术未来发展趋势，从而为电力系统稳定运行奠定良好基础。
关键词：微电网；继电保护；技术；方法引言：新形势下，无论居民生活用电还是社会生产用电，都对电网供电的稳定性提出更高要求。
这一背景下，传统集中发电模式存在的弊端日益凸显，分布式发电系统的优势越来越突出。
但结合实践来看，即便分布式发电系统能够有效减少能源和资源的不必要浪费，但也无法避免各种制约性问题的产生，例如：分布式发电装置在一定程度上加大了线路调压难度，导致继电保护选型困难。
这一背景下，电力企业为了保证分布式发电系统安全运行，根据微电网灵活控制等优势开发出了多种继电保护技术和方法，并在实践中取得了显著成效。
这也意味着对微电网继电保护技术进行深入研究，已经成为电力企业实现稳定发展目标的当务之急。
一、微电网概述微电网是一种独立型、分散性发电系统，该系统通过现代化科学技术，将蓄能设施、燃气轮机、新能源发电以及燃料电池整合到一起，通过连接客户端提高了电力供应的安全性和可靠性。
相对于大型电网来说，微电网集中控制能力更强，能够在短时间内完成输配电工作，可以充分满足电力用户的用电需求。
并且微电网可以减少馈线使用量，保证电压始终处于稳定状态，并且通过余热方式可以有效提高电力资源利用率，确保电网能够连续不断供电[1]。
微电网继电保护的研究与应用
微电网继电保护的研究与应用继电保护是微电网系统中必不可少的组成部分，它能够及时发现故障和异常情况，并采取相应的措施来保护系统的安全运行。
本文将对微电网继电保护的研究与应用进行探讨，包括继电保护的基本原理、常用保护方式及其适用范围、继电保护的研究热点和发展趋势等方面。
微电网继电保护的基本原理是基于电力系统的运行特点和故障情况来设计的。
常见的故障类型包括短路、过电流、欠电压、过电压等。
继电保护的基本原理就是根据这些故障信号来触发保护动作，以保护系统的设备不受损坏。
微电网继电保护常用的保护方式包括过电流保护、差动保护、方向保护等。
过电流保护是最常见的一种保护方式，它能够通过检测电流的变化来判断系统是否存在短路故障。
差动保护常用于变压器和发电机等设备，它通过比较系统输入和输出电流的差异来判断系统是否存在故障。
方向保护主要用于线路保护，它能够判断电流的流向，从而保护线路不受损坏。
继电保护的研究热点主要包括两个方面，一是新型保护技术的研究，二是保护设备的自适应和智能化。
新型保护技术包括高精度定时保护、多功能保护、电力电子装置保护等，这些技术能够提高继电保护的精度和可靠性。
保护设备的自适应和智能化主要是通过引入人工智能、模糊控制、遗传算法等先进技术来实现，这些技术能够使继电保护系统具有自动检测、自动判别和自动操作等功能。
微电网继电保护的应用范围主要包括分布式电源的并网保护、微网切换保护、微网稳定保护等。
分布式电源的并网保护主要是为了防止分布式电源对电网造成影响，可以通过检测电流、电压和频率等参数来触发保护动作。
微网切换保护主要是在微电网系统切换时保护系统的设备不受损坏，可以通过监测电流、电压等参数来实现。
微网稳定保护可以通过监测系统运行状态和故障情况来判断系统是否存在异常情况，从而采取相应的措施来保护系统的安全运行。
微电网继电保护的研究与应用是一个复杂的系统工程，它需要考虑到不同故障情况和保护要求，同时还需要考虑到保护设备的成本、可靠性和适应性等因素。
分布式发电机的逆变器接口在微电网系统中的控制方法
基于粒子群算法的微电网有功无功下垂控制苏海滨高孟泽张璐（华北水利水电大学电力学院河南郑州 450045）摘要微电网是未来分布式发电系统的一个重要组成部分，能够集成可再生能源并改进能源管理模式。
微电网由多个分布式发电单元（DG）构成，通常带有电力电子逆变器接口。
为了提高供电质量和可靠性，微电网需要能够在并网和孤岛两种模式运行。
微电网不仅能够承受工作模式的突然改变，而且也能承受母线电压和系统频率的扰动。
本文提出了一种可以协调多个DG输出功率的新的下垂控制器优化方法，通过粒子群算法（PSO）优化得到最优下垂控制参数，并通过仿真实验验证所提控制方法的有效性和可行性。
关键词：分布式发电下垂控制器微电网最优控制粒子群算法Microgrid droop control of active and reactive power based on PSOSu Haibin Gao Mengze Zhang Lu（Electric Power School North China University of Water Resources and Electric Power Zhengzhou450045 China）Abstract Microgrids are an important part of future energy distribution systems that enable renewable energy integration and improved energy management capability. Microgrids consist of multiple distributed generation units that are usually integrated via power electric interface. In order to improve the quality and reliability of power supply, microgrids need to operate in both grid-connected and island modes. Microgrids are not only can suffer performance degradation as the operating conditions vary due to abrupt mode changes, but also can suffer the disturbances in bus voltages and system frequency. The paper presents droop controller design and optimization methods to stably coordinate multiple inverter-interfaced DGs. Optimal control parameters are obtained by particle swarm optimization, and the control performance is verified via simulation studies.Keywords：distributed generation, droop controller, microgrid, optimal control, particle swarm optimization1引言近年来，由于电力电子技术和信息技术的发展，分布式发电（DG）的性能和效率已得到显着改善。
微电网继电保护模式探究
微电网继电保护模式探究摘要：随着能源转型和智能电网的迅速发展，微电网作为一种分布式能源系统，正逐渐成为电力系统领域的研究热点。
微电网的引入不仅为能源的可持续利用提供了新途径，也对电力系统的继电保护提出了新的挑战。
在这个背景下，微电网继电保护模式的研究变得尤为重要，以确保微电网的安全、稳定和可靠运行。
关键词：微电网；继电保护模式；探究引言：微电网作为小型能源系统的代表，具有分布式能源资源、独立运行能力和灵活性等特点，为能源供应和电力系统的稳定性提供了新的解决方案。
然而，微电网的并网带来了新的技术挑战，其中继电保护作为保障微电网稳定运行的重要环节之一，必须得到充分的关注和研究。
微电网继电保护模式的探究旨在研究如何根据微电网的特点和运行需求，设计适应性强、可靠性高的保护方案。
微电网的不同运行模式、能源组合和运行策略，都对继电保护模式提出了新的要求。
在探究微电网继电保护模式时，需要考虑到微电网内部的能源设备、负载之间的互联互通以及与主电网的连接，从而确保继电保护的准确性和适应性。
一、微电网并网对配电网继电保护的影响微电网的并网在配电网中引入了新的能源资源和运行模式，从而对配电网的继电保护产生了一系列影响。
这些影响主要体现在电流保护和重合闸方面，对配电网的继电保护策略和操作方式提出了新的挑战。
电流保护影响：微电网的并网使得电流在配电网中的流动方向和大小发生了变化，从而影响了原有的电流保护模式。
由于电流的改变，原始的电流保护模式可能被破坏，导致本线路或相邻线路的保护装置误动，失去了原本的选择性。
这可能会导致误动和误切现象的发生，从而影响了电力系统的可靠性和稳定性。
重合闸影响：在发生线路接地故障时，继电保护系统需要迅速切除故障线路，以保护设备和人员的安全。
然而，从故障发生到检测排除故障所需的时间可能相当长。
微电网的并网可能会影响到故障检测的速度，从而对重合闸造成前加速或后加速的影响。
在前加速情况下，重合闸可能在故障尚未排除之前就开始操作，可能引起电力系统的不稳定。
微电网保护方法及策略报告
保护方案研究报告题目：多微电网关键技术研究指导人：报告人：摘要：本文主要就基于区域纵联保护原理的保护方案进行了详述。
关键词：保护区域纵联1、概述同大电网一样，微网内部发生故障时，通常不希望直接切掉电源，而是通过保护装置的选择性将故障部分切除，保障微网正常部分的稳定运行。
微网除供电负荷外，还有一些其他的负荷，例如热负荷；因此更不能轻易切掉电源[1]。
故障按照微网的运行方式可以分为联网运行方式下的故障和孤岛运行方式下的故障；按照故障类型可以分为线路故障，负荷故障，变压器故障；按照故障位置可以分为位于分布式电源下游的故障和位于分布式电源上游的故障。
图1 微网可能发生的故障位置评价一种运行方式是否合理，主要是看其能否提高系统的供电可靠性，所以需要对于上述各种运行方式进行可靠性评估，衡量电力系统的可靠性，主要是依据停电时间和停电次数。
文献[2]指出可以直接利用微型开关或者熔断器（保险丝）对低压侧负荷故障进行切除；并且提到在孤岛运行方式下，电压降落来源于故障，而这个故障导致的电压降落可能会传递到整个网络，所以使用不能使用电压水平作为协调保护装置，使用方向元件是最佳选择。
文献[3]提出利用先进的通信技术，将安装在断路器上的方向元件的状态信息传输个微网控制中心，微网控制中心对于各个继电器进行设置。
2、包含有DG的配网保护中出现的新问题多微网配电系统的保护主要包括并网模式与孤岛模式下配网保护与孤岛保护。
配电网系统接入DG以后，改变了原有的网络结构，原系统的潮流分布和短路电流的大小随之改变。
这些改变对过流保护的整定、配置和动作特性都有影响，而影响的大小取决于保护的位置、故障点和DG接入的位置。
带来的问题主要包括[4]：（1）DG降低所在线路保护的灵敏度或缩小保护范围；如图所示，DG接在线路末端，当DG下游出现故障时，由于DG向故障点送出短路电流，DG上游的线路保护R1感受到的故障电流将变小，从而降低了Rl的灵敏度，缩小了保护范围。
微电网保护策略综述
微电网保护策略综述李睿【摘要】近年来为提高电能质量和供电可靠性,越来越多的微电网接入配电网.微电网由分布式电源、储能装置和可控负荷组成.微电网的引入带来的一个主要挑战是设计在并网和孤岛2种运行模式下均能有效保护微电网的保护策略.总结了微电网继电保护面临的难点和特殊需求,介绍了微电网保护的研究现状,探讨了不同方案的优缺点,并给出了未来微电网保护的一些建议.【期刊名称】《东北电力技术》【年(卷),期】2015(036)006【总页数】5页(P58-62)【关键词】微电网;保护;分布式发电【作者】李睿【作者单位】山东送变电工程公司,山东济南250118【正文语种】中文【中图分类】TM77由化石燃料等传统能源在电力系统中的应用带来的全球变暖问题引起人们对新能源领域的关注，以风力发电、光伏发电、生物质能发电、燃料电池发电等可再生能源发电为代表的分布式发电技术有效减少了化石燃料对环境的影响，该技术具有污染少、可靠性高、能源利用效率高、安装地点灵活等多方面优点［1-4］。
为了充分地发挥分布式发电（DG）的优势，降低DG对电网的冲击及一些负面影响，最大限度地实现DG的效益和价值，在21世纪初专家们提出了微电网（Microgrid）概念，将额定功率几百千瓦以下的发电单元——微电源（MS）、负荷、储能装置及控制装置等相结合，形成一个单一可控的单元，同时向用户提供电能和热能［5］。
微网能够以并网和孤岛2种模式运行，正常情况下微网并网运行，当公共电网发生故障或停电时微网通过公共耦合点处的静态开关迅速与公共电网断开连接进入孤岛运行［6］。
尽管微网为用户带来诸多优势，其投入使用仍存在一些技术难题，微网的保护便是其中一个尚待研究的问题。
微网的引入，对传统中低压配网的保护带来了挑战：首先原本辐射状线路的单向潮流可能变成双向。
其次微网由于具有多DG，不同类型的DG提供的短路电流的能力与其控制策略有关，DG对短路电流的不同贡献使得保护整定计算更为复杂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第44卷增刊1中南大学学报(自然科学版)V ol.44Suppl.1 2013年7月Journal of Central South University(Science and Technology)July2013微电网的保护方法苏海滨，穆春阳，王娜，刘江伟(华北水利水电大学电力学院,河南郑州,450011)摘要：提出了一种用于电力电子接口的微电网系统故障保护方法，该方法能够快速可靠地检测微电网内不同类型的故障。
微电网保护单元利用基于差动和对称电流分量的探测方法可以检测到微电网不同类型故障电流，控制相应的断路器动作，隔离故障区域，以保护微电网。
仿真和实验结果验证了该方法的有效性。
关键词：微电网保护；分布式电源；电流序分量中图分类号：TM764文献标志码：A文章编号：1672−7207(2013)S1−0407−04Method of micro-grid ProtectionSU Haibin,MU Chunyang,WANG na,LIU Jiangwei(Electric Power School,North China University of Water Conservancy and Electric Power,Zhengzhou450011,China)Abstract:A novel fault detection method of Micro-grid system based on differential and current sequence components was proposed.This method provides reliable and fast detection for different types of faults within the micro-grid.The fault position was detected based on differential and current sequence components by the protection units.The associated breaker was tripped to isolate the faults section from the network.The experiment and simulation results show that the method is very effective for detecting different types of faults within the micro-grid.Key words:micro-grid protection;distributed generation;current sequence components微电网是指由分布式电源、储能装置、能量转换装置、相关负荷和监控、保护装置汇集而成的小型发配电系统，是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行，也可以孤立运行[1−2]。
正常情况下微电网与大电网并网连接运行，此时微电网故障保护与传统故障保护一样。
当微电网进入孤岛运行模式时，微电网中故障电流相对较小，并且微电网内功率流方向是双向流动，使得传统继电保护不再适用于微电网，因此，必须寻找新的保护方法和措施[3−4]。
1微电网结构图1所示为微电网的单线连接示意图。
微电网包括：静态开关和微电源。
微电网含有3个微电源，分别为A1、A2和B1；4个本地负载，分别为L1、L2、L3和L4。
每一个微电源可以提供的最大输出功率为100kW，每个负载消耗的最大功率不超过120kW，整个微电网负载总功率不应超过240kW。
微电网和主电网之间连接有一个静态开关SS(Static Switch)。
微电网和主电网合起来共划分5个保护区域，如图1所示。
当微电网中出现故障、电能质量问题或IEEE1547标准中描述的问题时，引起电网扰动，静态开关断开微电网和主电网的连接，微电网进入孤岛模式运行，微电网中不再出现跳闸事件后静态开关能重新自动连接[5−6]。
收稿日期：2013−03−01；修回日期：2013−05−02基金项目：国家电网公司项目(2010GW1046)通信作者：苏海滨(1964−)，男，河南南阳人，博士，教授，从事电力电子技术及电力系统自动控制研究；电话：0371−69127263；E-mail:suhaibin@中南大学学报(自然科学版)第44卷408图1微电网模型Fig.1Structure of micro-grid2微电网保护方法本文主要研究微电网在并网和孤岛模式下SLG(单相接地)和LL(相间)故障的保护问题。
保护的理念是故障发生时静态开关快速断开，微电网首先脱离主电网进入孤岛模式运行，由于电力电子设备短路电流被限制在2倍额定电流以内，所以在孤岛运行模式下微电网中故障电流相对较小，使得传统的过电流保护配置不再适用于微电网的故障保护。
通过实验表明微电网SLG 故障通常产生零序和负序电流分量，LL 故障只产生负序电流分量。
因此，可以利用差动和零序电流分量作为SLG 故障的主保护，应用负序电流分量作为LL 故障的主保护。
在主保护系统不动作时，可以采用反时限过电流保护作为一级后备保护。
二级后备保护采用传统的过电流保护 (I max )。
必须注意的是，在基于差动和对称电流保护措施中，当静态开关保护不起作用时，反时限过电流保护和过电流保护才作为后备保护动作。
2.1SLG 故障分析本文采用差动和零序电流分量检测作为SLG 故障的主保护。
定义差动电流为I d 。
∑==nc b a k kI I ,,,d 式中：I a ，I b 和I c 为各相电流；I n 为中性点电流。
通过对称分量法将微电网内不对称电流向量用3个独立的对称分量替代，分别为正序电流分量I +，负序电流分量I -和零序电流分量I 0。
微电网不同区域内的继电器分别检测相应的差动电流和负序电流分量，增刊1苏海滨，等：微电网的保护方法409发生在继电器下游区域的故障可以通过检测差动电流进行保护，发生在继电器下游区域的故障可以通过检测零序电流进行保护。
微电网保护区域2，3，4和5中发生SLG故障时，通过MATLAB进行仿真。
微电网系统中负载L1，L2，L3和L4功率分别设定为40，100，80和20kW，区域3微电源输出功率设定为40kW，区域4和区域5微电源输出功率设定为50kW和50kW。
在并网和孤岛模式时，在每个保护区域内发生SLG故障，单相接地故障电阻R f=1.698Ω，分别测量出其相电流幅值、对称电流序分量(|I+|，|I−|和|I0|)。
如表1所示区域4的仿真数据。
表1区域4SLG时继电器测量到的电流分量Table1Current components at micro-grid relays forSLG fault in Zone4模式Device|I a||I b||I c||I+||I-||I0|并网Relay2478.5396.8359.21228190.829.72 Relay3393.7304.5275.5965.419329.72 Relay4140.9109.670.13306.9 1.33125.6 Relay590.459192.47273.5 3.860孤岛Relay2000000 Relay3280.3247.7256.5783.559.160 Relay4212.7140.9143.1494.699.0446.66 Relay5276.6268.3243.5787.458.8902.2LL故障分析采用零序电流分量检测作为LL故障的主保护。
微电网保护区域2，3，4和5中发生LL故障时，通过MATLAB进行仿真。
微电网稳态状态运行下微电源和负载参数同上述SLG故障参数。
在并网和孤岛模式时，在每个保护区域内发生LL故障，故障电阻R f=1.698Ω，分别测量出其相电流幅值、对称电流序分量(|I+|、|I-|、|I0|)。
如下表2所示区域4的仿真数据。
分析所取得的仿真数据可以得出继电器合适的电流阈值：|I0|=40A，|I d|=16A，|I-|=100A。
这些阈值保证了保护系统可以检测并清除微电网所有区域内的SLG 故障和LL故障。
3仿真结果系统仿真在Matlab Simulink SimPowerSystems上表2区域4发生LL时继电器测量到的电流分量Table2Current components at micro-grid relays foran LL fault in Zone4模式Device|I a||I b||I c||I+||I-||I0|并网Relay2603.1682.1348.61586578.60Relay3535.8589.9258.21331578.10Relay4438475.2141.5988580.30Relay590.7590.5893.22274 5.40孤岛Relay2000000Relay3400.8368.5308.31072160.70Relay4306.7306.4168.9763.8257.10Relay5355.6408.5318.110761600完成，仿真完成了各种故障分析，其中包括故障发生位置和所有故障类型，本文中举例给出保护区域4中SLG故障和LL故障保护方法的分析，微电网其他区域的故障保护方法与区域4的保护原理相同。
3.1保护区域4中发生SLG故障微电网稳态运行，保护区域4中发生SLG故障时，微电网保护继电器检测电压和电流波形和继电器动作信号波形如图2~4所示。
图2区域4发生SLG故障时继电器2的电流响应Fig.2Three-phase currents of the relay2toa SLG fault in Zone4继电器2检测到差动电流分量超过16A后立即命令静态开关立即跳闸，如图3所示。
继电器3没有发出跳闸命令，原因是继电器3内置了10周期延时，当断路器QF4清除故障后，继电器3检测到的差动电流分量在10个周期时间内又跌落到1个标幺值(16A)以下。
图4所示为继电器4中差动电流分量高于1个标幺值(16A)并持续时间超过60ms，给断路器QF4发送跳闸命令。
继电器5没有命令跳闸，因为它检测的差动和对称电流分量均没有超出一个标幺值的阈值。
中南大学学报(自然科学版)第44卷410图3区域4发生SLG 故障时继电器2的动作信号Fig.3Output command of the relay 2toa SLG fault in Zone4图4区域4发生SLG 故障时继电器4的动作信号Fig.4Output command of the relay 4toa SLG fault in Zone 4保护区域4中发生SLG 故障保护案例中，静态开关断开微电网与主电网的连接，使微电网孤岛运行，断路器QF4断开保护区域4，并关闭区域内微电源A 2。
