恒流恒压／恒流
Lm358恒压恒流控制回路工作原理及参数计算
Lm358恒压恒流控制回路工作原理及参数计算1.精密恒压/恒流控制环的工作原理精密恒压/恒流控制环的单元电路如图所示。
IC2为低功耗双运放LM358，内部包括IC2A和IC2B两个运放。
该电路具有以下特点：①利用IC2B、取样电阻R3和R4、IC3构成电压控制环，IC2A则组成电流控制环；②电压控制环与电流控制环按照逻辑“或门”的原理工作，即在任何时刻，输出为高电平的环路起控制作用。
IC2A为电流控制环中的电压比较器，其同相输入端接电流检测信号UR6，反相输入端接分压器电压UFY。
分压器是由R9、R10和TL431构成的。
IC2A将UR6与UFY 进行比较后，输出误差信号U r2，再通过D4和R1变成电流信号，流入光耦合器中的LED，进而控制PWM控制器的占空比，使电源输出电流I OH在恒流区内维持恒定。
显然D3和D4就相当于一个“或门”。
若电流控制环输出为高电平，电压控制环输出低电平，则电源工作在恒流输出状态；反之，电压控制环输出为高电平，电源就工作在恒压输出状态。
2.精密恒压/恒流控制环的电路设计（1）电压控制环的设计。
该电源在恒压区内的输出电压依下式而定U O=U REF R3+R4R4=2.5V×（1+R3R4）R3与R4的串联总阻值应取得合适，阻值过大易产生噪声干扰，阻值过小会增加电路损耗。
通常可取R=10.0kΩ，代入式中求出R=50.1kΩ。
与之最接近的标准阻值为49.9kΩ。
（2）电流控制环的设计。
该电源恒流输出的期望值I OH由下式而定I OH=U REF R9 R6R10选择R9的阻值时，应当考虑负载对TL431的影响以及LM358输入偏流所产生的误差。
一般取R9=2kΩ。
当R6=0.1Ω、I OH=2A时，电流检测信号UR6=O.2V。
将U REF=2.50V和R9、R6值一并代入式中计算出R10=25kΩ。
恒压恒流原理

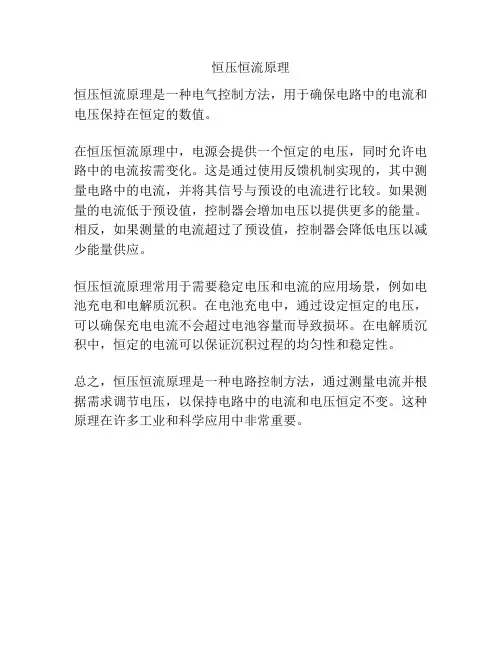

恒压恒流原理
恒压恒流原理是一种电气控制方法，用于确保电路中的电流和电压保持在恒定的数值。
在恒压恒流原理中，电源会提供一个恒定的电压，同时允许电路中的电流按需变化。
这是通过使用反馈机制实现的，其中测量电路中的电流，并将其信号与预设的电流进行比较。
如果测量的电流低于预设值，控制器会增加电压以提供更多的能量。
相反，如果测量的电流超过了预设值，控制器会降低电压以减少能量供应。
恒压恒流原理常用于需要稳定电压和电流的应用场景，例如电池充电和电解质沉积。
在电池充电中，通过设定恒定的电压，可以确保充电电流不会超过电池容量而导致损坏。
在电解质沉积中，恒定的电流可以保证沉积过程的均匀性和稳定性。
总之，恒压恒流原理是一种电路控制方法，通过测量电流并根据需求调节电压，以保持电路中的电流和电压恒定不变。
这种原理在许多工业和科学应用中非常重要。
恒压源和恒流源符号
恒压源和恒流源符号
恒流源：一个圆圈和一个箭头组成，圆圈内一个箭头，箭头两端顶在圆上，方向与电流方向一样。
恒压源：一个圆圈一个U组成，圆圈内一个大写字母U，正负号在外面连接线处标示。
恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。
最简单的恒流源就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
直流恒压、直流恒流、直流恒功率的原理
直流恒压、直流恒流、直流恒功率的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!目录一、引言二、直流恒压的原理。
2.1 恒压源。
恒流充电和恒压充电电路怎样区别
恒流充电和恒压充电电路怎样区别
恒流恒压充电
恒流恒压充电第一阶段以恒定电流充电；当电压达到预定值时转入第二阶段进行恒压充电，此时电流逐渐减小；当充电电流达到下降到零时，蓄电池完全充满。
这种是目前锂电池最常用的充电方法。
开关电源的恒压模式和恒流模式
充电桩之芯作为一种AC/DC电源，它是以恒定电压输出还是以恒定电流输出，这是由充电桩之芯自己决定的吗？为了回答这个问题，我们需要科普一下开关电源的恒压工作模式和恒流工作模式。
恒压（CV，ConstantVoltage）模式，是指开关电源的输出电压恒定，开关电源的控制环路是电压环在起作用，电压环的给定电压就是电源输出的恒定电压。
恒压模式下的输出电流大小是由负载决定的。
1，对于单环控制系统，恒压模式下，电压环在工作。
恒压、恒流、恒阻电子负载的设计
2
hing at a time and All things in their being are good for somethin
2 电子负载电路设计
2．1 核心处理器 核心处理器负责控制与协调其他各个模块工作，并进行简单的数字信号处理。在
整个电子负载系统中，主控器是系统的控制中心，其工作效率的高低关系到系统效率 的高低以及系统运行的稳定性。设计过程中用单片机作为主控制器。电子负载系统的 主控制器选用 STC89C52。
The Design of an Electronic Load with Constant Voltage,
Constant Current and Constant Resistance
Student majoring in Electrical Engineering&Automation Wang Junnan
1 电子负载的原理
电子负载的原理是控制内功率 MOSFET 或晶体管的导通量（占空比），靠功率管 的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流。它的 基本工作方式有恒压、恒流、恒阻这几种。
选用矩阵键盘，功能齐全且直接输入方便快捷。通过键盘输入来控制继电器实现 恒压、恒流的模式转换。通过键盘输入分别设定恒压、恒流电路模块的工作参数。通 过手动调节设定恒阻模式工作参数。电压电流检测电路获取电压电流信号，利用 A/D 转换把模拟信号转换为数字信号，采用 STC89C52 单片机作为核心控制器，控制液晶显 示，同时通过比较实际值与设定值调节负载输入信号，形成闭环控制回路。整个系统 有恒压电路模块、恒流电路模块、恒阻电路模块、D/A 输出控制电路、A/D 电压电流检 测电路、键盘电路、显示电路模块，通过软、硬件的协调配合，实现了整个设计。电 子负载原理图如图 1 所示。
原边控制高精度恒压 恒流PWM驱动器CL2107OH说明书
原边控制高精度恒压/恒流PWM驱动器概述CL2107OH是一款性能优异的原边反馈控制器，内部集成了650V的高压功率管，它集成了多种保护功能。
CL2107OH最大限度地减少了系统元件数目并采用SOP7封装，这些使得CL2107OH较好地应用于低成本的设计中。
CL2107OH优化了FB采样机制，可以适用于自动绕线机绕制的变压器。
CL2107OH可用于设计60kHz工作频率的电源系统。
特性◆±3%恒压精度，±3%恒流精度◆原边反馈省去TL431和光耦以降低成本◆适应于自动绕线机绕制变压器◆系统可设计工作频率高达60kHz◆低启动电流：5μA（典型值）◆低工作电流：2mA（典型值）◆可调输出恒定电压、恒定电流及功率◆峰值电流模控制◆补偿变压器电感容差◆补偿电缆压降◆内置频率抖动技术改善EMI◆内置软启动功能◆内置前沿消隐电路（LEB）◆逐周期电流限制◆欠压锁定（UVLO）◆VDD OVP保护功能◆VDD电压钳位功能◆内置650V高压MOSFET功率管应用范围◆手机/无绳电话充电器◆数码相机充电器◆小功率电源适配器◆电脑/电视辅助电源◆替代线性电源CL2107OH采用SOP7封装典型应用ACN AN P N SV OC0GND DRAIN DRAINVDD COMP CSFB1234567CL2107OHRINPUTDC OUTPUT原边控制高精度恒压/恒流PWM 驱动器典型CC/CV 曲线IccIoVo±3%±3%图1打标说明及管脚分布SOP7134567GND DRAIN DRAIN VDDCOMPCSFB CL2107OH YWXXXXX2管脚图 丝印字符 丝印字符说明左示意图CL2107OH芯片型号 Y 年号 W 周号 XXXXX生产批号管脚描述管脚号 管脚名 描述1 VDD 电源。
2 COMP 环路补偿提高恒压稳定性。
3 FB 辅助绕组进行电压反馈端。
连接电阻分压器和辅助绕组反映输出电压。
恒压电源与恒流电源的定义与区别
恒压电源与恒流电源的定义与区别大家可能偶尔会听到，我的电源是恒压的，我的电源是恒流的，电源适配器不都一样吗，这两个到底是什么区别？为什么会有这样的区分？联运达为大家介绍一下。
一、恒压电源是指在允许负载的情况下，输出电压是恒定的，不会随着负载的变化而变化。
比较常见的是为小功率LED光条就是用的恒压电源，也是大家常说的稳压电源。
蓄电池、干电池都可以看做是恒压电源，只不过因为转化的原因，稳压性能比较差一些。
举个例子说明一下：如果一个恒压电源的空载输出为12V，电阻为12Ω，将电阻接到电源正负极，根据欧姆定律计算，电流为1A。
这个时候我们将电路中的电阻增加一个，电阻变成了24Ω，如果不是电源不是恒压的，那么正常情况电路中的电流应该是0.5A，那么是恒压电源呢，根据电阻的增加，电压一直保持不变，始终是12V，电流会相应增加，这个时候电流变为了2A。
大家平时的家庭用电也是差不多的一个情况，恒压电源相当于家里的市电220V。
家用电器的使用情况来说明，比如看着电视、开着灯、用着电暖炉，它们的电流可能不一样，但是外接的电压都是220V。
大家每增加一个用电器就相当于增加了电流，电压不变，功率也会相应增高，用电度数自然不会少，所以大家在家用电的时候可以尽量少开一些电器，节约电力资源。
二、恒流电源是指在允许负载的情况下，输出电流是恒定的，不会随着负载变化而变化。
相对来说恒流电源应用没有恒压那么广，咱们平时广场或者酒店采用的那种大功率LED泛光灯就是恒流电源驱动的。
恒流电源主要用于保护电子产品不会因为电压变化而损坏。
举个例子：一个恒定电流1A，最高输出达到12V的一个恒流电源，电路中的电阻可以从0～12Ω变化，但是它的电流始终会保持不变，为1A。
当电阻超过12Ω时，进入限压保护，恒流电源会认为是非工作保护区而拒绝工作。
大家平时可能恒流电源情况比较少不好理解，联运达给大家做个简单的比喻，方便大家理解。
台式电脑大家都见过，恒流的情况就是在大家使用台式电脑的时候用USB连接手机、MP3等电子产品的时候，电脑主机的电流和大家电子产品的电流是一样大小的。
发光二极管的驱动方式中，恒压和横流哪种好？
发光二极管的驱动方式中，恒压和横流哪种好？
恒流和恒压驱动是LED驱动的两种常用技术方案。
恒压驱动中，LED和限流电阻串联在一起，整体接在恒定的电压中；恒流驱动中，输出的电流为恒定的流过LED的电流都是一致的，亮度比较均匀。
从驱动方案上，恒流和恒压无所谓好坏，只有哪种方案最适合。
下面介绍这两种方案。
1 恒压驱动型这种方式适用于驱动LED数量比较少的情况，每一个LED都接一个限流电阻，防止电流过大将LED烧坏。
由于LED具有正向导通压降，并且每一个LED的正向导通压降都不同，就导致流过每个LED的电流都不相同，所以LED的亮度可能存在轻微的差异。
电源指示灯、状态指示灯都是通过这种方式所实现的。
驱动电路如下图所示。
总之，这种方式适用于驱动数量较少的情形，并且并联支路发生故障后，不会影响其他支路的LED。
2 恒流驱动型恒流驱动在LED照明行业比较常用，在驱动LED数量比较多时这种方式可以使流过LED 的电流相同，使发光亮度比较一致。
恒流源驱动器输出的电流是恒定的。
电路框图如下图所示。
这种驱动方式适合于驱动较多数量的LED，电流一致，亮度均匀，但是缺点就是当其中一个LED发生故障时，其他所有LED都会熄灭。
综上，这两种方式都用于驱动LED，并无好坏之分。
恒压方式适合于驱动较少数量的LED；而恒流方式适合驱动较多数量的LED。
这两种方式各有优缺点。
磷酸铁锂充电正确方法
磷酸铁锂充电正确方法1、恒流充电即在整个充电过程中，保持充电电流恒定。
恒流充电的控制方式很简单，但是由于磷酸铁锂电池组在充电过程中接受电流的能力会随着充电时间的延长而降低，所以在充电后期，动力电池的受电能力会有所下降。
减少，相应的充电电流利用率也会大大降低。
这种充电方式操作简单，易于实施，充电功率也易于计算。
2、恒压充电所谓恒压充电就是在充电过程中保持电压恒定。
在充电过程中，充电电流会随着磷酸铁锂电池充电状态的变化而自动调整。
如果一开始规定的电压恒定值合适，那么在充电过程中，不仅可以将电池充满电，还可以减少放气和失水。
这种充电方式不能有效反映电池的整体充电情况，而且在充电开始时电流过大，会对动力电池造成损坏，所以很少采用恒压充电方式。
3、恒压恒流充电简单来说就是恒压充电和恒流充电的结合。
一开始，采用恒流充电。
恒压充电一开始电流太大，后面用恒压充电，避免恒流充电造成过充。
磷酸铁锂电池一般采用先恒流后恒压的充电方式，这样既避免了过充，又避免了过大的充电电流，能够起到很好的保护电池的作用。
以上就是磷酸铁锂电池的几种充电方式。
推荐使用恒压恒流充电方式。
先恒流后恒压。
建议使用0.3C恒流，3.65V 恒压，即在恒流过程中以0.3C充电，等电池电压达到3.65V 后再使用3.65V恒压充电。
充电过程中注意充电电流不要低于0.1C。
如果低于0.1C，停止充电，因为此时电池已充满电。
磷酸铁锂电池剩余多少电量充电最好磷酸铁锂电池最好在剩余电量为25%-30%时充电，这样可以保证磷酸铁锂电池不会过放。
另外，如果电动车要长期不用，应该每3个月充电一次，每次充电要100%充满。
恒压 恒流 原理
恒压恒流原理恒压和恒流是电子学中常见的两种控制模式。
恒压是指在电路中保持恒定的电压值，而恒流则是保持电路中的电流值不变。
这两种控制模式在实际应用中具有重要的意义。
我们来了解一下恒压控制模式。
恒压是指在一个电路中保持恒定的电压值。
在恒压控制模式下，电源会根据负载的要求，自动调整输出电压，使得负载两端的电压保持不变。
这种控制模式常用于需要稳定电压的设备，比如电子元件的测试和校准、电池的充电等。
恒压控制模式的原理是通过反馈电路来实现的，当负载电阻发生变化时，反馈电路会感知到变化并调整输出电压，以保持恒定的电压值。
接下来，我们来了解一下恒流控制模式。
恒流是指在一个电路中保持恒定的电流值。
在恒流控制模式下，电源会根据负载的要求，自动调整输出电流，使得负载电流保持不变。
这种控制模式常用于需要稳定电流的设备，比如LED照明、电化学实验等。
恒流控制模式的原理也是通过反馈电路来实现的，当负载电阻发生变化时，反馈电路会感知到变化并调整输出电流，以保持恒定的电流值。
恒压和恒流控制模式在实际应用中非常重要。
恒压控制模式可以保证电路中的电压稳定，从而保护负载电路不受电压波动的影响。
恒流控制模式可以保证电路中的电流稳定，从而保护负载电路不受电流过大或过小的影响。
这两种控制模式在电子设备的设计和制造中起着至关重要的作用，能够提高设备的性能和可靠性。
除了在电子设备中的应用，恒压和恒流控制模式还常用于实验室的实验和科研工作中。
在实验室中，我们经常需要对电路进行调试和测试，恒压和恒流控制模式可以帮助我们精确地控制电压和电流的数值，从而保证实验的准确性和可重复性。
在科研工作中，恒压和恒流控制模式可以帮助我们进行精确的测量和分析，从而得到准确的实验结果和科研成果。
恒压和恒流是电子学中常见的两种控制模式，它们分别保持电路中的电压和电流恒定。
恒压和恒流控制模式在电子设备的设计制造、实验室的实验和科研工作中都具有重要的意义。
通过恒压和恒流控制模式，我们可以实现对电路的精确控制，保证电路的稳定性和可靠性。
恒压电源与恒流电源的定义与区别
恒压电源与恒流电源的定义与区别大家可能偶尔会听到，我的电源是恒压的，我的电源是恒流的，电源适配器不都一样吗，这两个到底是什么区别为什么会有这样的区分联运达为大家介绍一下。
一、恒压电源是指在允许负载的情况下，输出电压是恒定的，不会随着负载的变化而变化。
比较常见的是为小功率LED光条就是用的恒压电源，也是大家常说的稳压电源。
蓄电池、干电池都可以看做是恒压电源，只不过因为转化的原因，稳压性能比较差一些。
举个例子说明一下：如果一个恒压电源的空载输出为12V，电阻为12Ω，将电阻接到电源正负极，根据欧姆定律计算，电流为1A。
这个时候我们将电路中的电阻增加一个，电阻变成了24Ω，如果不是电源不是恒压的，那么正常情况电路中的电流应该是，那么是恒压电源呢，根据电阻的增加，电压一直保持不变，始终是12V，电流会相应增加，这个时候电流变为了2A。
大家平时的家庭用电也是差不多的一个情况，恒压电源相当于家里的市电220V。
家用电器的使用情况来说明，比如看着电视、开着灯、用着电暖炉，它们的电流可能不一样，但是外接的电压都是220V。
大家每增加一个用电器就相当于增加了电流，电压不变，功率也会相应增高，用电度数自然不会少，所以大家在家用电的时候可以尽量少开一些电器，节约电力资源。
二、恒流电源是指在允许负载的情况下，输出电流是恒定的，不会随着负载变化而变化。
相对来说恒流电源应用没有恒压那么广，咱们平时广场或者酒店采用的那种大功率LED泛光灯就是恒流电源驱动的。
恒流电源主要用于保护电子产品不会因为电压变化而损坏。
举个例子：一个恒定电流1A，最高输出达到12V的一个恒流电源，电路中的电阻可以从0～12Ω变化，但是它的电流始终会保持不变，为1A。
当电阻超过12Ω时，进入限压保护，恒流电源会认为是非工作保护区而拒绝工作。
大家平时可能恒流电源情况比较少不好理解，联运达给大家做个简单的比喻，方便大家理解。
台式电脑大家都见过，恒流的情况就是在大家使用台式电脑的时候用USB连接手机、MP3等电子产品的时候，电脑主机的电流和大家电子产品的电流是一样大小的。
什么叫做恒流恒压电源
一个直流电源有两种工作状态，一种是恒压状态，按照恒压电源的特征在工作，一种是恒流状态，按照恒流电源的特征在工作。
这种电源内部有两个控制单元，一个是稳压控制单元，在负载发生变化的情况下，努力使输出电压保持稳定，前提是输出电流必须小于预先设定的恒流值。
实际上在恒压状态时，恒流控制单元处于休止状态，它不干扰输出电压和输出电流。
当由于负载电阻逐步减小，使得负载电流增加到预先设定的恒流值时，恒流控制单元开始工作，它的任务是在负载电阻继续减小的情况下，努力使输出电流按预定的恒流值保持不变，为此需要使输出电压随着负载电阻的减小而随之降低，在极端情况下，负载电阻阻值降为零（短路状态），输出电压也随之降到零，以保持输出电流的恒定。
这些都是恒流部件的功能，在恒流部件工作时，恒压部件亦处于休止状态，它不再干预输出电压的高低。
这种既具有恒压控制部件，又具有恒流控制部件的电源就叫做恒压恒流电源。
试举一例说明：某恒流恒压电源，通过调节面板上电压调节和电流调节两旋扭，使电源空载输出电压定在 10V ，恒流值调在 1A（可用电流表短路输出查看电流），电源是如何随着负载电阻的变化而自动改变电源工作状态的呢？通过以上介绍，我们可以知道，当输出电流小于 1A 时，电源处于恒压工作状态，努力保持输出电压为 10V ，而输出电流是随着负载的大小变化而变化，而当电流值趋向大于 1A 时，电源处于恒流工作状态，努力保持输出电流为 1A ，而输出电压是随着负载的大小变化而变化。
当输出电压为 10V时，负载电阻洽好为 10 欧，输出电流洽好为 1A 时，是电源两种工作状态的转折点，电源既可以说是恒压状态，亦可以说是恒流状态（这只是一种临界状态，在现实中可能看不到）。
为此我们可以对这一具体事例，得出下述结论：当负载电阻 R L =10 欧时 , 为恒压恒流状态的转折点 ( 此时电压 =10 伏 , 电流 =1A), 这一概念非常重要。
当 R L >10 欧时，电源处于恒压状态（此时电压 =10 伏，电流 <1 安）当 R L <10 欧时，电源处于恒流工作状态（此时电压 <10 伏，电流 =1 安）在恒压状态时，电压稳定，电流随着负载电阻的变化而变化，恒压控制单元工作，恒流控制单元休止。
恒压 恒流 原理
恒压恒流原理以恒压、恒流原理为标题的文章恒压和恒流是物理学中两个重要的概念和原理，它们在电路和流体力学中有着广泛的应用。
本文将对恒压和恒流原理进行详细介绍，并说明它们的应用。
一、恒压原理恒压原理是指在一个封闭的容器中，保持容器内部的压力恒定不变的原理。
在恒压条件下，无论容器内部发生何种变化，容器内的压力始终保持不变。
恒压原理在化学实验中有着重要的应用，例如在反应釜中进行化学反应时，可以通过调节进气量或排气量来保持容器内的压力恒定，以控制反应的进行。
二、恒流原理恒流原理是指在一个电路中，保持电流恒定不变的原理。
在恒流条件下，无论电路中的电阻如何变化，电流始终保持不变。
恒流原理在电子设备中有着广泛的应用，例如在LED灯中，使用恒流源来控制电流的大小，保证LED灯的亮度恒定不变。
恒压和恒流原理在实际应用中可以相互转换，例如在电子设备中，可以使用电阻器来将电压转换为恒流输出，或者使用恒流源来将电流转换为恒压输出。
这种转换的原理是根据欧姆定律和基尔霍夫定律来实现的。
在恒压原理中，欧姆定律指出电流和电压之间的关系为I=U/R，其中I为电流，U为电压，R为电阻。
根据这个关系式，当电压恒定时，电流和电阻成反比关系，即电阻越大，电流越小；电阻越小，电流越大。
在恒流原理中，基尔霍夫定律指出电路中各个支路电流之和等于总电流，即I1+I2+I3+...+In=Itotal。
根据这个定律，当电流恒定时，电路中各个支路的电流之和始终等于总电流，无论电路中的电阻如何变化。
恒压和恒流原理在实际应用中有着广泛的应用。
在工业生产中，恒压和恒流技术可以用于电池充电、电解、电镀等过程中，以保证工艺的稳定性和产品的质量。
在医疗设备中，恒流技术可以用于电刺激治疗、电化学分析等领域，以保证治疗的效果和实验的准确性。
在电子设备中，恒流技术可以用于LED灯、激光器等设备中，以保证设备的性能和寿命。
恒压和恒流原理是物理学中两个重要的原理，它们在电路和流体力学中有着广泛的应用。
恒压恒流方案
恒压恒流方案是一种常用于电路设计和应用的技术方案。
它的基本原理是通过控制电压和电流的大小，使其保持在一定的恒定值范围内，从而有效地保护电路和电子设备的稳定性和安全性。
本文将从的应用领域、工作原理和优势等方面进行探讨。
首先，在许多领域都得到了广泛的应用。
它常常被用于电子电路设计、电力系统、化工仪表和实验室设备等领域。
对于电子电路设计而言，可以帮助控制电压和电流的大小，从而保证电路元件的正常工作。
在电力系统中，可以用来控制电网的电压和电流波动，从而保证系统的稳定运行。
在化工仪表中，可以应用于不同的流量计和测量仪表中，以确保精确和可靠的测量结果。
此外，在实验室设备中，可以为化学反应、生物实验等提供稳定的电源和保护电子设备的安全。
其次，的工作原理是通过反馈电路来实现的。
在恒压模式下，当负载电阻发生变化时，反馈电路会自动调整电压以保持电流的恒定。
反之，在恒流模式下，反馈电路会根据电流的变化自动调整电压，以保持负载电阻的稳定。
具体来说，当负载电阻发生增加时，反馈电路会通过增加输出电压的方式，使电流保持在恒定值。
相反地，当负载电阻发生减少时，反馈电路会通过减小输出电压的方式来保持电流稳定。
的优势在于其能够提供稳定性和安全性。
通过控制电压和电流的大小，我们可以避免电路中元件工作在过高或者过低的电压和电流下，从而延长其使用寿命和稳定性。
此外，还可以防止电路发生短路、过热等问题，提供了更高的安全性。
为了实现这一点，我们可以通过采用适当的电源和控制器，结合反馈电路和保护装置，以确保电路和负载工作在恒定的电压和电流下。
然而，也存在一些限制和挑战。
其中一个挑战是如何选择合适的电源和控制器来实现恒压恒流输出。
不同的应用领域需要不同的电源和控制器，我们需要根据具体的需求来进行选择和设计。
另外，在一些特殊情况下可能无法满足需求，比如在电网故障、临时过载等情况下，需要采取额外的保护措施来确保系统的安全性和稳定性。
总之，是一种常用的技术方案，可以在电路设计和应用中起到重要的作用。
恒流恒压电源工作原理
恒流恒压电源工作原理
恒流恒压电源的工作原理基于电压和电流的相互影响关系。
内部有两个控制单元，一个是稳压控制单元，另一个是恒流控制单元。
当负载电阻逐步减小，使得负载电流增加到预设的恒流值时，恒流控制单元开始工作。
它的任务是在负载电阻继续减小的情况下，努力使输出电流按预定的恒流值保持不变。
为此，需要使输出电压随着负载电阻的减小而随之降低。
在极端情况下，负载电阻阻值降为零（短路状态），输出电压也随之降到零，以保持输出电流的恒定。
稳压控制单元在负载发生变化时努力保持输出电压稳定，前提是输出电流小于预设的恒流值。
当负载电阻逐步增加，使得负载电流减小到预设的恒流值时，稳压控制单元开始工作。
它的任务是在负载电阻继续增加的情况下，努力使输出电流按预定的恒流值保持不变。
为此，需要使输出电压随着负载电阻的增加而随之增加。
在极端情况下，负载电阻阻值增大到无穷大（开路状态），输出电压也随之升到无穷大，以保持输出电流的恒定。
简而言之，恒流恒压电源通过调节输出电压和电流，以保持输出电流的恒定，同时保持输出电压的稳定。
恒压恒流方案
恒压恒流方案概述恒压恒流方案是一种用于控制电力设备输出电流和电压的技术方案。
通常情况下，电力设备的输出电流和电压会受到负载变化和电源波动的影响，而使用恒压恒流方案可以保持输出电流和电压稳定不变，从而保护负载设备的正常运行。
恒压恒流方案通常应用于需要保持恒定电流并且在变化负载中提供恒定电压的场景，例如电池充电、LED照明控制以及实验室电源供应等。
本文将介绍常见的恒压恒流方案及其实现原理。
恒压恒流方案的原理恒压恒流方案的实现通常基于电流反馈和电压反馈的控制原理。
通过调节电流反馈和电压反馈的比例关系，可以控制输出电压和电流的稳定性。
控制回路恒压恒流方案的核心在于控制回路，通常包括电流反馈回路和电压反馈回路。
当负载变化时，控制回路会对输出电流和电压进行实时调整，以保持其恒定。
电流反馈回路电流反馈回路通过感知负载的电流变化，实时调整输出电压，以保持恒定的电流供应。
常见的电流反馈回路包括电流传感器、电流采样电路和电流调节电路。
电流传感器负责感知负载电流的变化，电流采样电路会将电流信号进行采样，而电流调节电路则根据采样结果进行电流调整，以保持恒定的电流输出。
电压反馈回路电压反馈回路通过感知负载的电压变化，实时调整输出电流，以保持恒定的电压输出。
常见的电压反馈回路包括电压传感器、电压采样电路和电压调节电路。
电压传感器负责感知负载电压的变化，电压采样电路会将电压信号进行采样，而电压调节电路则根据采样结果进行电压调整，以保持恒定的电压输出。
常见的恒压恒流方案线性稳压恒流方案线性稳压恒流方案是一种简单且常见的恒压恒流方案。
它使用功率晶体管作为输出控制元件，通过调整电压反馈回路中的反馈电压，实现对输出电流的恒定控制。
当负载变化时，线性稳压恒流方案会调整输出电压，以保持恒定的电流输出。
开关稳压恒流方案开关稳压恒流方案是一种高效且精度较高的恒压恒流方案。
它使用开关电源作为输出控制元件，通过控制开关管的工作周期和频率，以保持恒定的电流输出。
详解恒压-恒流输出式单片开关电源的设计原理
详解恒压/恒流输出式单片开关电源的设计原理恒压/恒流输出式单片开关电源可简称为恒压/恒流源。
其特点是具有两个控制环路，一个是电压控制环，另一个为电流控制环。
当输出电流较小时，电压控制环起作用，具有稳压特性，它相当于恒压源；当输出电流接近或达到额定值时，通过电流控制环使IO维持恒定，它又变成恒流源。
这种电源特别适用于电池充电器和特种电机驱动器。
下面介绍一种低成本恒压/恒流输出式开关电源，其电流控制环是由晶体管构成的，电路简单，成本低，易于制作。
恒压/恒流输出式开关电源的工作原理 7.5V、1A恒压/恒流输出式开关电源的电路如图1所示。
它采用一片TOP200Y型开关电源(IC1)，配PC817A型线性光耦合器(IC2)。
85V～256V交流输入电压u经过EMI滤波器L2、C6)、整流桥(BR)和输入滤波电容(C1)，得到大约为82V～375V的直流高压UI，再通过初级绕组接TOP200Y的漏极。
由VDZ1和VD1构成的漏极箝位保护电路，将高频变压器漏感形成的尖峰电压限定在安全范围之内。
VDZ1采用BZY97 C200型瞬态电压抑制器，其箝位电压UB=200V。
VD1选用UF4005型超快恢复二极管。
次级电压经过VD2、C2整流滤波后，再通过L1、C3滤波，获得+7.5V输出。
VD2采用3A/70V的肖特基二极管。
反馈绕组的输出电压经过VD3、C4整流滤波后，得到反馈电压UFB=26V，给光敏三极管提供偏压。
C5为旁路电容，兼作频率补偿电容并决定自动重启频率。
R2为反馈绕组的假负载，空载时能限制反馈电压UFB不致升高。
该电源有两个控制环路。
电压控制环是由1N5234B型6 2V稳压管(VDZ2)和。
恒压源和恒流源符号
恒压源和恒流源符号
摘要：
I.恒压源和恒流源的定义和区别
A.恒压源的定义
B.恒流源的定义
C.恒压源和恒流源的区别
II.恒压源和恒流源的符号表示
A.恒压源的符号表示
B.恒流源的符号表示
III.恒压源和恒流源在电路中的应用
A.恒压源在电路中的应用
B.恒流源在电路中的应用
IV.总结
正文：
恒压源和恒流源是电路中常见的电源类型，它们在电路中起到提供稳定电压或电流的作用。
尽管它们都可以提供稳定的电压或电流，但它们的工作原理和输出特性却有所不同。
恒压源是一种能够输出稳定电压的电源，无论外部电阻如何变化，其输出电压始终保持恒定。
恒压源的符号表示为一个矩形，中间有一条竖线，代表电源的正负极。
恒流源则是一种能够输出稳定电流的电源，无论外部电阻如何变化，其输
出电流始终保持恒定。
恒流源的符号表示为一个矩形，中间有一条斜线，代表电源的正负极。
恒压源和恒流源在电路中的应用也有所不同。
恒压源通常用于需要稳定电压的电路，如稳压电源等。
恒流源则通常用于需要稳定电流的电路，如电流源等。
