地图分幅与编号概要

目录

1 引言 (2)

2 旧图幅编号规则 (3)

2.1 1:100万比例尺地形图的分幅编号 (3)

2.2 1:50万,1:25万，1:10万比例尺地形图的分幅编号 (4)

2.3 1:50000和1:10000地形图分幅 (4)

2.4 1:5000地形图的分幅编号 (4)

3 新地图分幅编号 (5)

3.1 分幅规则 (5)

3.2 算法 (5)

3.2.1 根据经纬度计算编号公式 (5)

3.2.2 根据编号计算经纬度范围公式 (6)

4 程序设计 (7)

4.1 功能设计思路 (7)

4.2 根据点经纬度查询编号程序流程 (8)

4.3 程序代码 (10)

4.4 程序特点 (13)

5 程序功能说明 (14)

结论 (18)

致谢 (19)

参考文献 (20)

1 引言

地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。它在国防、国民经济和建设中具有非常重要的作用。为了便于测绘，印刷，报关，检索和使用，所有的地形图均须按规定的大小进行统一分幅并进行有系统的编号。对于中国,幅员辽阔,各种比例尺地形图的图幅数量很多。为了使各种比例尺地形图幅面规格大小一致,将地表面按一定的规律划分成若干块,这就是地形图的分幅。在众多的图幅中,为了科学反映各种比例尺地形图之间的关系和同一比例尺地形图的拼接,以及便于保管和使用,就需要地形图按一定规律进行编号。我国使用的基本比例尺有8种，分别为：1：:100万，1:25万，1:10万，1:5万，1:2.5万。1:1万，1:5000。每种比例尺又有两种分幅方法，一种为1991年以前分幅方法的旧图幅分幅，另一种为1991年后按新标准产生的新图幅分幅，，均按梯形分幅法进行分幅。对应于每种比例尺的地形图，其图幅编号又有两种方式：一种是按1991年以前地形图分幅编号标准产生的，为旧图幅编号；另一种为1991年以后按新地形图分幅编号标准产生的，为新图幅编号。但无论是新图幅编号还是旧图幅编号，都是在1：100万地形图的分幅基础上进行二次或多次编号而形成的，其实质都是根据图幅所在的经纬度位置，按规定的经纬度间隔进行编号的。1：100万的地形图采用行列编号法，而对于1：5千、l：1万、1：2．57j"、1：5万、1：10万、1：25万、1：50万的地形图，新图幅采用行列编号方式，旧图幅采用基于基图的序号编号法，各级基图之间以“一”连接。另外，在旧图幅编号系统中，还有一种已不再制作的l：20万的地形图，它也是在1：100万的基础上延伸而来的。各比例尺地形图具体编号方式已有文献进行了详细的描述¨1。从图幅的分幅编号可以看出，对某一种确定比例尺的地形图，只要给定一个经纬度坐标，就可以唯一地确定一个图幅编号(该点正好处于两幅或四幅图交点上的情况除外)，而给定一个图幅编号，就可以唯一地确定一个经纬度范围。各种比例尺地形图的经纬度间隔及基本的编号规则，如表1所示。所以，确定比例尺后，图幅编号与其相应的经纬度范围具有一一对应关系，这就为根据经纬度自动计算图幅编号提供了理论依据。

当前关于地形图新旧图幅编号的转换、已知某点经纬度坐标查询各种比例尺地形图新旧两种图幅编号和已知某区经纬度坐标范围检索各种比例尺地形图新旧两种图幅编号已有很多的研究。本文在这些基础上添加了邻幅查询和由编号反算经纬度范围等内容。

本文目标是建立新旧地图分幅编号完善的查询和转换和反算系统。

2 旧图幅编号规则

我国基本比例尺地形图（1:100万-1:5000)采用经纬线分幅，地形图图廓由经纬线构成。

经纬线分幅的主要优点是每个图幅都有明确的地理位置概念，适用于很大范围（全国，大洲，全世界）的地图分幅。其缺点是图幅拼接不方便，随着纬度升高，相同经纬差所限定的图幅面积不断缩小，不利于有效地利用纸张和印刷机版面；此外，经纬线分幅还经常会破坏重要地物（如大城市）的完整性。

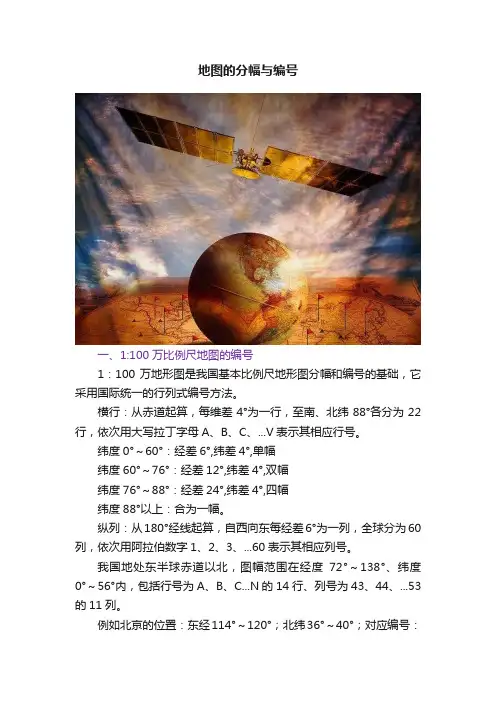

2.1 1:100万比例尺地形图的分幅编号

1:100万地形的分幅采用国际1:100万地图分幅标准。每幅1:100万比例尺地形图的范围是经差6度，纬度4度。由于图幅面积随纬度增高而迅速减小，规定在纬度60度至76度之间双幅合并，即每幅图为经差12度，纬差4度。在纬度76度至88度之间四幅合并，即每幅图为经差24度，纬差4度。我国位于北纬60度以下，故没有合幅图。

1:100万地形图的编号采用国际统一的行列式编号。从赤道起分别向南向北，每纬差4度为一列，至纬度88度各分为22横列，一次用大写拉丁字母（字符码）A,B,C,…，V表示。从180度经线起，自西向东每经差6度为一行，分为60纵行，一次用阿拉伯数字（数字码）1,2,3，…，60表示。以两极为中心，以纬度88度为界的圆用Z表示。

由此可知，一幅1:100万比例尺地形图，是由纬差4度的纬圈和经差6度的子午线所围成的梯形。其编号由该图所在的列号和行号组合而成。为区别南，北半球的图幅，分别在编号前加N或S.因我国领域全部位于北半球，故省注N.如甲地的纬度为北纬39度54分30秒，经度为东经122度28分25秒，其所在1:100万地形图的内图廓线为东经120度，东经126度和北纬36度，北纬40度，则此

1:100万比例尺地形图的编号为J-51.

2.2 1:50万,1:25万，1:10万比例尺地形图的分幅编号

对于1：50万、1：25万和1：10万地形图分幅是以1：100万地形图为基础进行编号的。以其

编号为前缀，按一定经纬度差将基图均等地划分为4、16和144块，然后逐行、逐列地对其进行再编号；1：50万的4块依次编号为A、B、C、D；1-25万的16块依次编号为[1]、[2],[3]，…,[16]；1：10万的144块编号为1、2，…,144

2.3 1:50000和1:10000地形图分幅

50 000和1：10 000地形图分幅是以1：10万地形图为基图，以其编号为前缀，按一定经纬度差将基图均等地划分为4块和64块，然后逐行、逐列地对其进行再编号；1：50 000的4块依次编号A(甲)、B(乙)、C(丙)、D(丁)；1：10 000的64块编号为(1)、(2)，(3)，…,(64)

2.4 1：25000地形图分幅

1：25 000地形图分幅以l：50 000地形图为次基图，以其编号为前缀，按一定经纬度差将基图均等地划分为4块，再逐行、逐列地对其进行再编号，依次为1、2、3、4。

2.4 1:5000地形图的分幅编号

1：5 000地形图分幅以1：10 000地形图为次基图，以其编号为前缀，按一定的经纬度差将基图均等地划分为4块，再逐行、逐列地对其进行再编号为a、b、c、d。
