蓝色磷光铱金属配合物、其制备方法及有机电致发光器件[发明专利]

专利名称：蓝色磷光铱金属配合物、其制备方法及有机电致发光器件
专利类型：发明专利
发明人：周明杰,王平,张娟娟,张振华
申请号：CN201310192679.4
申请日：20130522
公开号：CN104177420A
公开日：
20141203
专利内容由知识产权出版社提供
摘要：本发明涉及一种蓝色磷光铱金属配合物、其制备方法及有机电致发光器件。

该蓝色磷光铱金属配合物的结构式为其中，R为氢或碳原子数为1～20的烷基。

该蓝色磷光铱金属配合物以2-(4',6'-二(三氟甲基)苯基)嘧啶为环金属配体主体结构，以3-三氟甲基-5-(2'-吡啶基)-1,2,4-三唑为辅助配体，苯环上4,6-位的两个强吸电子取代基三氟甲基和高场强辅助配体3-三氟甲基-5-(2'-吡啶基)-1,2,4-三唑能有效地蓝移发光波长，发射高色纯度的蓝光，获得满意的蓝光，还可以改善发光性能，提高发光强度。

将该蓝色磷光铱金属配合物应用于有机电致发光器件中，能够提高有机电致发光器件的发光性能。

申请人：海洋王照明科技股份有限公司,深圳市海洋王照明技术有限公司,深圳市海洋王照明工程有限公司
地址：518100 广东省深圳市南山区南海大道海王大厦A座22层
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
代理人：何平
更多信息请下载全文后查看。

金属铱配合物在光动力学治疗中的应用

金属铱配合物在光动力学治疗中的应用作者：石敏周治国杨红杨仕平来源：《上海师范大学学报·自然科学版》2015年第05期摘要：光动力治疗主要通过光敏剂在特定波长光源的激发下发生光动力学反应，产生单线态氧而发挥其破坏肿瘤细胞的作用.金属铱配合物，由于金属铱的重原子效应，在被合适的光激发后经过系间窜越到达三重态，把能量传递给氧分子从而产生单线态氧用于光动力治疗.关键词：铱配合物；光动力学治疗；化疗中图分类号： O 657.1 文献标志码： A 文章编号： 1000-5137（2015）05-0563-080 光动力学治疗概述光动力疗法（photodynamic therapy，PDT）是一种无创或微创性，非热性的，利用光化学反应靶向组织和靶向肿瘤细胞的治疗方法[1].PDT是一种冷光化学反应，其基本要素是氧、光敏剂和可见光（常用激光）[2].首先肿瘤组织选择性摄取光敏剂，随后选择适当波长的激光对局部照射，光敏剂被激活，激发态的光敏剂又把能量传递给周围的氧，生成活性很强的单线态氧.单线态氧和相邻的生物大分子发生氧化反应，产生细胞毒作用而导致细胞受损乃至死亡，如图1所示[3].近年来由于光敏剂、光激活装置以及导光系统的发展和进步，光动力学疗法已逐步成为肿瘤的基本治疗手段之一[4].迄今为止，已有一些商用的光敏剂应用于PDT中.常用的商用光敏剂例如：1966年，Lipson首先提出了血卟啉衍生物（hematoporphyrin deriva-tive，HPD）、二血卟啉醚（dihaematoporphyrin ether，DHE）和Por-fimer sodium（PhotofrinⅡ，即PHOTOFRINR）为第一代光敏剂，这三种光敏剂已获多国政府的药监部门批准应用于临床.临床应用光敏剂时，多为几种光敏剂的混合制剂，这使得光敏剂在体内的滞留时间长，避光时间需4周以上，其最大激发波长在630 nm，此波长穿透的组织深度有限（0.5 cm以下），由于穿透组织较浅，极大地限制了光动力学疗法在较大肿瘤上的应用[5-7].随着研究的进一步深入，又发现了第二代光敏剂，如5-ALA（5-氨基酮戊酸）、间-四羟基苯基二氢卟酚（meso-tetrahydroxyphenyl chlorin，m-TH-PC）、初卟啉锡（tin etiopurpurin，SnEtz）、亚甲基兰（methylene blue）和亚甲苯兰（toluidine blue）、苯卟啉（benzoporphyrin）衍生物以及lutelium texaphyrins（Lu-Tex）、苯并卟啉衍生物单酸（BPD-MA，vertoporfin）、酞青类（Phthalocyanines）、得克萨卟啉（Texaphyrins）、N-天门冬酰基二氢卟酚（N-aspartyl chlorin e6，Npe 6）、金丝桃素（hypercin）、血啉甲醚（Her-mimether，HMME）.第二代光敏剂基本已进入临床研究阶段，尚未批准正式临床应用.第二代光敏剂部分地克服了第一代光敏剂的缺点，更加符合理想光敏剂的特点，表现为光敏期短，作用的光波波长较大，从而增加了穿透的深度，产生的单线态氧也较多，对肿瘤更有选择性[5，8].在第二代光敏剂的基础上，进一步交联上某些特殊的化学物质，更加提高了肿瘤组织的选择性.这些特殊的化学物质，如多聚体（Polymers）、脂质体（Liposomes）、肿瘤组织表达的抗原或受体的相应抗体和配体等，但目前尚处在动物研究阶段[9].本文作者介绍了铱配合物具有的优异性质，可作为理想的第三代光敏剂进行探讨研究.金属铱配合物具有发光量子产率高、大的Stocks位移和发光寿命长、发射峰较窄等特点.可以通过对配体的修饰，调节铱配合物的发射波长、发光强度、发光量子产率.由于铱配合物的这些优点已经被广泛研究，有望作为新型高效的光敏剂，本文作者主要综述了基于金属铱配合物作为光敏剂在PDT领域的研究进展.1 铱配合物的发光机理铱配合物作为光敏剂用于光动力学治疗，即铱配合物在合适的光源照射下，吸收光源能量后激发，激发光将能量转移给周围的氧产生单线态氧，用于光动力学治疗.要了解铱配合物用于光动力学原理，首先要了解铱配合物发光机理.铱配合物在适当的激光照射下能发出荧光和磷光，荧光和磷光都是辐射跃迁过程.不同的是荧光的辐射跃迁始态是激发单重态，而磷光的辐射跃迁始态是三重态，但是终态都是基态.所以光敏剂发光可以细分为荧光和磷光.如图2所示，当处于基态（S0）的铱配合物受到光激发后，分子吸收能量（A）首先到达单重激发态（S1）.由于铱原子存在重原子效应，大部分单重激发态（S1）所处的较低经振动能级与激发态较高振动能级重叠时，过系间窜越单重激发态到达三重激发态（S3），经过振动弛豫达到最低振动能级（T3），然后经过辐射跃迁回到基态（S0）从而发出磷光（P）.部分单重激发态（S1）经过振动弛豫达到最低振动能级（T1），再经过辐射跃迁回到基态（S0），从而发出荧光（F）.若再由三重激发态（S3）将能量转移到稀土（RE）中心上，中心离子发生跃迁至激发态，再回到基态并产生荧光，这就是铱配合物发光机理[10].2 铱配合物的光动力学治疗研究2006年Pi-Tai Chou课题组把铱配合物通过后修饰的方法连接到CdSe/ZnS纳米粒子表面得到了Ir-CdSe/ZnS量子点，在640 nm的激光照射下，能有效地产生单线态氧，可用于光动力学治疗[11-12].有关细胞以及动物光动力学治疗的研究当时未作报道.图3A为Ir-CdSe/ZnS量子点的合成路线，将铱配合物通过化学交联到CdSe/ZnS纳米粒子表面得到Ir-CdSe/ZnS量子点.图3B中嵌入了Ir-CdSe/ZnS量子点在充空气甲醇溶液中激发光谱.观察到在1 273 nm处有很强的发射，通过公式1Δg（0）→1Σg（0）1 273 nm计算，验证了单线态氧产生.进一步研究铱配合物在MeOH溶剂发射的衰减曲线.图3B为充空气和除氧两种条件下发射光谱的衰减历程，观察在除氧条件下，发射光谱的衰减时间明显加长.2007年，Pi-Tai Chou课题组利用反胶束法制得Fe3O4/SiO2（Ir）纳米粒子.图4A为Fe3O4/SiO2（Ir）纳米粒子的合成路线，Fe3O4/SiO2（Ir）纳米粒子是由硅烷化的铱配合物在碱性条件下聚合到Fe3O4/SiO2纳米粒子表面制得.图4B为激光共聚焦显微镜观察100 μg/mL Fe3O4/SiO2（Ir）纳米粒子孵育的HeLa细胞光动力学治疗图片.图4B中（a）为没有光照下0 min时的细胞形态，图4B中（b）为没有光照下480 min时的细胞形态.可以观察到光照对照组（a）、（b）细胞形态完好，没有死亡迹象.图4B中（c）～（f）是HeLa细胞在200 mW激光照射不同时间的激光共聚焦图片，光照时间分别为：（c）0 min，（d）90 min，（e）180 min，（f）210 min，（g）390 min，（h）480 min，观察到随着照射时间的加长，细胞中逐渐有气泡和胞浆碎片形成，细胞膜也逐渐变形、破损，最终死亡，从而达到治疗肿瘤的目的[13].相比之前只是证明产生单线态氧，Fe3O4/SiO2（Ir）用于光动力学治疗的有了进一步的发展，进入了细胞层次，但治疗存在没有靶向性的缺点.在2008年，Pi-Tai Chou课题组报道了另一种具有靶向HeLa细胞的H-MnO@mSiO2（Ir）-FA纳米粒子，图5A为H-MnO@mSiO2（Ir）-FA纳米粒子合成路线，首先合成H-MnO@mSiO2（Ir）纳米粒子，然后在其表面利用离子交换的方法接上-NH2，得到H-MnO@mSiO2（Ir）-NH2纳米粒子，然后在EDC 和NHS 活化作用下与叶酸（FA）反应得到具有靶向功能的H-MnO@mSiO2（Ir）-FA纳米粒子.H-MnO@mSiO2（Ir）-FA纳米粒子不仅大大降低了非靶向细胞的摄取量，减小对非靶向细胞的毒性，而且显著增强了HeLa细胞对纳米粒子的摄取量，治疗具有靶向性[14].图5B通过MTT 法检测不同实验条件下HeLa细胞的光动力学治疗效果，（a）细胞中无H-MnO@mSiO2（Ir）-FA纳米粒子孵育，在100 mW卤素灯下照射10 min，无细胞死亡；（b）在黑暗的条件下，用50 μg/mL H-MnO@mSiO2（Ir）纳米粒子孵育120 min，细胞成活率也在90%以上；（c）在黑暗的条件下，用50 μg/mL H-MnO@mSiO2（Ir）-FA纳米粒子孵育120 min，细胞成活率在90%左右；（d）细胞用H-MnO@mSiO2（Ir）纳米粒子孵育120 min，在100 mW卤素灯下照射10 min，细胞成活率在90%左右；（e）细胞用H-MnO@mSiO2（Ir）-FA纳米粒子孵育120 min，在100 mW卤素灯下照射10 min，细胞成活率为60%，有大量细胞死亡，随着照射时间加长有更多的HeLa细胞死亡，通过对照说明H-MnO@mSiO2（Ir）-FA纳米粒子具有良好靶向光动力学治疗效果.2012年，Shinsuke Moromizato等人报道报道以2-（5′-N，N-二乙基氨基-4′-间甲苯基）吡啶（deatpy）配体为配体的新型铱配合物[Ir（deatpy）3].Ir（deatpy）3的发射具有很强的pH依赖性，在微酸性条件下（pH≈6.5～7），用377 nm或470 nm的激光照射，图6的水溶性照片可以清楚地看出pH在6.5和7下，Ir（deatpy）3被激发发光，将能量转移给周围的氧产生单线态氧，诱导细胞凋亡[15].而pH在7.4条件下没有激发，不会产生单线态氧，从而不会伤害正常细胞.体内正常环境为pH为7.4左右，而肿瘤细胞一般适合在偏酸性（pH≈6.5～7）环境生长，对于pH敏感的Ir（deatpy）3在肿瘤细胞生长的环境下，通过激光的照射，产生单线态氧能够诱导肿瘤细胞凋亡，Shinsuke等人成功报道具有pH靶向的光动力学治疗[16-17].2013年，Cao等人报道了新型金属铱配合物诱导的内质网应激反应，通过线粒体介导的癌细胞凋亡.Cao等人首次提出具有线粒体靶向作用的光动力学治疗，相对之前只是概述铱配合物进入细胞后激发产生单线态氧，破坏细胞机制，诱导细胞凋亡，有了进一步的突破[18].图7A 通过核转录因子的同源蛋白（CHOP）的表达指示内质网应激反应，用10 μmol/L铱配合物孵育的HeLa细胞分别在3、5、12 h的激光共聚焦图片，用β-微管蛋白（β-Tubulin）作为对照，观察到孵育12 h后，内质网产生了明显的应激反应.内质网应激反应导致了细胞对Ca2+过量吸收，聚集在细胞质中，引起线粒体的吸收，从而使线粒体被破坏，诱导细胞凋亡.图7B为激光共聚焦观察100 μmol/L铱配合物孵育HeLa细胞的荧光强度随着时间推移不断增强.图7C为激光共聚焦显微镜的软件定量分析100 μmol/L铱配合物处理后的HeLa细胞荧光强度随时间变化的曲线.图7D为激光共聚焦显微镜观察用10 μmol/L铱配合物孵育的HeLa细胞在激光照射后，随着时间变化细胞出现核缩合，亮场图片显示HeLa细胞膜起泡，细胞逐渐凋亡，这是首次报道具有线粒体靶向的光动力学治疗.2013年，Li等人报道了线粒体靶向Ir complex-PEG复合物[20].通过配体来调节复合物的发光强度和发光寿命，创新点在于Li等人的研究解决了许多过渡金属常见的两个问题：一是对于真核细胞系高的细胞毒性，二是铱配合物在水溶液的溶解性差的问题.Li等人的解决方案是将铱配合物通过功能化接上聚乙二醇（PEG）.铱配合物接上PEG极大地提高了复合物的生物相容性，保护了复合物与内细胞的DNA、蛋白质、其他细胞器之间的相互作用，从而减小了细胞毒性[21-22].并通过配体大π-π的共轭体系调整细胞对铱配合物的摄取效率.另外一大突破是研究进入到动物实验，选择与人类87%的DNA是相似的斑马鱼作为实验对象，治疗具有创新性[23-25].图8A为24倍显微镜观察不同浓度含有PEG的铱配合物（complex 3a）和不含有PEG的铱配合物（complex 3b）在相同条件下孵育20 h的斑马鱼胚胎图片，发现不含有PEG的complex 3b不能进入斑马鱼胚胎中，而含有PEG的complex 3a能被胚胎所摄取.图8B为72倍显微镜观察斑马鱼幼体的整体照片，同样可以看出含有PEG的complex 3a和空白对照组斑马鱼幼体形态都没有变化，complex 3a能够被胚胎很好摄取，而不含PEG的铱配合物complex 3b不能被胚胎摄取，在体内聚集肿胀，形态发生了变化，胚胎发育产生明显缺陷（已用箭头标注）.如图9所示，complex 3a注射斑马鱼后沿血管分布，然后扩散到肌肉和其他组织，1h后进入脊索、脊髓和脑室.注射24 h后，加载的complex 3a聚集在头部周围和心腔的卵黄囊周围，斑马鱼接受治疗仍然正常活着，并且通过体循环逐渐代谢到膀胱，最后排出体外.这就意味着complex 3a有望成为体内光动力学治疗试剂.3 金属铱配合物光动力学疗法的局限性金属铱配合物作为新型的光敏剂用于光动力学治疗的研究还不够全面，金属铱配合物光动力学疗法是一种局部治疗方法，对肿瘤的杀伤效果在很大程度上决定于病变区的照光剂量是否充分.由于现在报道的铱配合物用于光动力学治疗主要是在可见光部分有吸收，这就不可避免地对动物体产生一定的毒性，并且在黑暗条件下也有轻微的毒性，而且穿透深度较浅，光进入组织后会因组织的吸收和散射而衰减，所以无论采用哪种光照方式，一次照射的杀伤深度和范围都是有限的[26]，至今还没有用于临床治疗.但金属铱配合物具有高发光量子产率、大的Stocks位移、长发光寿命和发射峰较窄等优点，希望通过进一步深入研究获得有近红外区吸收、低光毒性、高穿透深度的金属铱配合物，能够成为理想的新一代光敏剂用于光动力学治疗.参考文献：[1] LIU Z，ROBINSON J，TABAKMAN M，et al.Dougherty T Photodynamic therapy of neoplastic disease[J].Photochem Photobiol，1993，58：895-900.[2] DOUGHERTY T J，GOMER C J，HENDERSON B W，et al.Photodynamic therapy[J].J Natl Cancer Inst，1998，90（1）：889-905.[3] KORBELIK M.Induction of tumor immunity by photodynamic therapy[J].Clin Laser Med surg，1996，14（1）：329-334.[4] SIBATA C H，COLUSSI V C，HYEON T，et al.Photodynamic therapy inoncology[J].Chem Soc Rev Expert Opin Pharmacother，2001，2（2）：917-927.[5] SELVASEKAR C R，BIRBECK N.Photodynamic therapy and the alimentarytract[J].Aliment Pharmacol Ther，2001，15：899-915.[6] MOORE J V，WEST C M，WHITEHURST C.The biology of photodynamictherapy[J].Phys Med Biol，1997，42（2）：913-935.[7] SCHRODER T，CHEN I W，SPERLING M，et al.Hematoporphyrin derivative uptake and photodynamic therapy in pancreatic carcinoma[J].Surg On-col，1998，38（1）：4-9.[8] SHARMANW M，ALLEN C M.Photodynamic the rapeutics：basic principles and clinical applications[J].Carbon，1999，4：507-517.[9] MOOR J V，GOTTLIEB L.Red light that stops cancer[J].Fortune，1995，131 （5）：171-176.[10] FLAMIGNI L，BARBIERI A，SABATINI C，et al.Photochemistry and Photophysics of Coordination Compounds：Iridium[J].Top Curr Chem，2007，281：143-203.[11] DENG H，PENG Q，WANG X，et al.Graphene oxide as a chemically tunable platform for optical applications[J].Angew，Chem，2005，117（1）：2842-2845.[12] MORRIS K，AZIZUDDIN M.The rise of graphene[J].Nat Mater，2007，6 （1）：183-191.[13] WANG H L，LIANG Y Y，MIRFAKHRAI T，et al.Advanced asymmetrical supercapacitors based on graphene hybrid materials[J].Nano Res，2011，4（8）：729-736.[14] HSIEH J M，WU P W，CHOU P T，et al.Iridium-Complex-Functionalized Fe3O4/SiO2 Core/Shell Nanoparticles：A Facile Three-in-One System in Magnetic Resonance Imaging，Luminescence Imaging，and Photodynamic Therapy[J].Chem Commun，2006，4（2）：615-617.[15] SHINSUKE M，YOSUKE H，TOSHIHIRO K，et al.Design and Synthesis of a Luminescent Cyclometalated Iridium（III）Complex Having N，N-Diethylamino Group that StainsAcidic Intracellular Organelles and Induces Cell Death by Photoirradiation[J].Inorg Chem，2012，51（3）：12697-12706.[16] HUMMERS W，OFFEMAN R.For review and foresight of photochemical devices and their applications[J].J Am Chem Soc，2012，134：8289-8292.[17] HOWERTON B S，HEIDARY D K.the structurally-strained ruthenium complexes as potent light-activated anticancer agents[J].J Am Chem Soc，2012，134（1）：8324-8327.[18] CAO H，JIA J L，ZHOU M，et al.Membrane Localized Iridium（III）Complex Induces Endoplasmic Reticulum Stress and Mitochondria-Mediated Apoptosis in Human Cancer Cells[J].J Med Chem，2013，56：3636-3644.[19] KRYSKO D，VANEDN B T，VANEDNABEELE P，et al.Graphene/AuNPs/chitosan nanocomposites film for glucose biosensing[J].Methods，2008，44（1）：205-221.[20] STEVE Y L，LOUIE M W，CHENG S H，et al.Mitochondria-targeting cyclometalated iridium（III）-PEG complexes with tunable photodynamic activity[J].Biomaterials，2013，34（1）：7519-7532.[21] LEUNG S K，KWORK K Y，ZHANG K Y，et al.Design of luminescent biotinylation reagents derive from cyclometalated iridium（III）and rhodium（III）bis（pyridylbenzaldehyde）complexes[J].Inorg Chem，2010，49：49849-49855[22] ADARSH N，AVIRAH R R，RAMAIAHD.Tuning photosensitized singlet oxygen generation efficiency of novel aza-BODIPY dyes[J].Org Lett，2010，12（1）：5720-5723.[23] PADILLA P A，ROTH M B.Oxygen deprivation causes suspended animation in the zebrafish embryo[J].Proc Natl Acad Sci USA，2001，98：7331-7335.[24] CELLI J P，RIZVI I，EBANS C L，et al.Imaging and photodynaic therapy：mechanisms，monitoring，and optimization[J].Chem Rev，2010，110：2795-2838.[25] SADOVOY A，TEH C，KORZH V，et al.Microencapsulated biomarkers for assessment of stress conditions in aquatic organismsin vivo[J].Laser Phys Lett，2012，9：542-546.[26] SELVASEKA C R，BIRBECK N，MCMILLAN T，et al.Photodynamic therapy and the alimentary track[J].Aliment Pharmacol Ther，2001，15：899-915.Iridium complexes for the application of photodynamic therapySHI Min， ZHOU Zhiguo， YANG Hong， YANG Shiping（College of Life and Environmental Sciences，Shanghai Normal University，Shanghai 200234， China）Abstract：Photodynamic therapy can destruct tumor cells by singlet oxygen which is generated via a photodynamic reaction of the photosensitizer under a specfic excitation wavelength.Due to the heavy atom effect of metal iridium，iridiumcomplexes are excited by suitable light and then reach their excited triple state through intersystem crossing.The excited iridium complexes transfer energy to oxygen molecules to produce singlet oxygen for photodynamic therapy.Key words：iridium complexes； photodynamic therapy； chemical therapy（责任编辑：郁慧）龙源期刊网。

[3+2+1]配位构型铱金属配合物及其设备制作方法和有机电致发光器件与制作流程

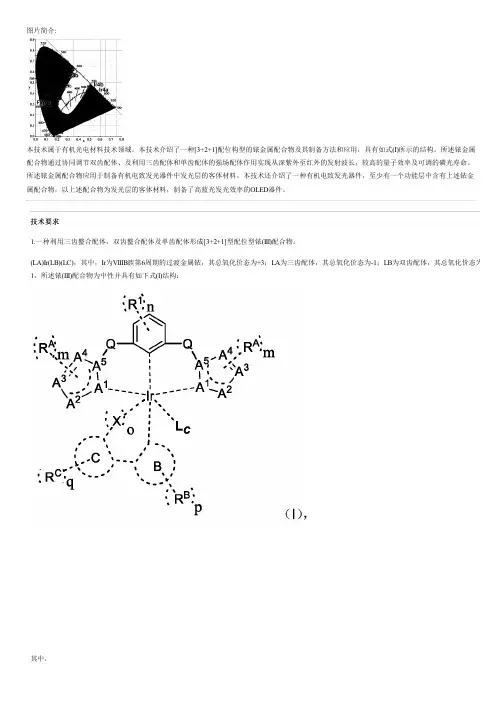

图片简介:本技术属于有机光电材料技术领域。

本技术介绍了一种[3+2+1]配位构型的铱金属配合物及其制备方法和应用，具有如式(I)所示的结构。

所述铱金属配合物通过协同调节双齿配体、及利用三齿配体和单齿配体的强场配体作用实现从深紫外至红外的发射波长，较高的量子效率及可调的磷光寿命。

所述铱金属配合物应用于制备有机电致发光器件中发光层的客体材料。

本技术还介绍了一种有机电致发光器件，至少有一个功能层中含有上述铱金属配合物，以上述配合物为发光层的客体材料，制备了高蓝光发光效率的OLED器件。

技术要求1.一种利用三齿螯合配体，双齿螯合配体及单齿配体形成[3+2+1]型配位型铱(III)配合物：(LA)Ir(LB)(LC)，其中，Ir为VIIIB族第6周期的过渡金属铱，其总氧化价态为+3；LA为三齿配体，其总氧化价态为-1；LB为双齿配体，其总氧化价态为-1；L 1，所述铱(III)配合物为中性并具有如下式(I)结构：其中，每个A1独立地选自C，N或P；每个A2–A5独立地选自C，–(CH)t–，N，O，S或P；每个Q独立地选自：直接键，–C(R’)2–，–SO2–，–CO–，–N(R’)–，–P(R’)–，–PO(R’)–；RA，R1可以相同或不同，独立地选自氢，卤素，–CN，–NO2，–OR’，–N(R’)2，–SR’，–P(R’)2，–C(O)R’，–C(O)OR’，–C(O)NR’，–SOR’，–SO2R’，–SO (OR’)R’，–P(O)(OR’)2，烷基，烯基，炔基，卤代烷基、环烷基，杂环烷基，芳基，杂芳基；上述烷基、烯基、炔基、卤代烷基，环烷基、杂环烷基、芳基、基取代，所述取代基独立地选自：卤素，–CN，–NO2，–OR’，–N(R’)2，–SR’，–P(R’)3，–C(O)R’，–C(O)OR’，–C(O)NR’，–SOR’，–SO2R’，–SO3R’，–P(O (OR’)2，烷基，烯基，炔基，卤代烷基，环烷基，杂环基，芳基，杂芳基；或，RA，R1中任意相邻的两个基团与其连接的环原子形成5–7元环状基团，8–11元稠合双环基，或者11–14元稠合三环基团，上述环状基团可以任选地被一个或多立地选自：卤素，–CN，–NO2，–OR’，–N(R’)2，–SR’，–P(R’)3，–C(O)R’，–C(O)OR’，–C(O)NR’，–SOR’，–SO2R’，–SO3R’，–P(O)(R’)2，–P(O)(OR’)R’，基，卤代烷基，环烷基，杂环基，芳基，杂芳基；同一基团中R’可以相同或不相同，独立地选自：氢，–OH，–CN，–NO2，卤素，烷基，烷氧基，卤代烷基，烯基，炔基，环烷基，杂环基，芳基，杂芳基；t为1或2；n为0，1，2或3；m可以相同或不同，独立地为0–8的整数；其中，环B和环C独立地选自5–6元环状基团，8–10元稠合的双环基团，或11–14元稠合的三环基团，所述环基团任选地被一个或多个取代基RC或RB取代，所烯基，炔基，芳基烷基，烷氧基，羧基，芳基，杂芳基，卤素，卤代烷基，O(R”)，S(R”)，N(R”)2，SO(R”)，SO2(R”)，P(R”)2，PO(R”)2，PO(OR”)(R”)，PO 立地选自氢，卤素，C1–C8烷基，C1–C8卤代烷基，C3–C8环烷基，C3–C8杂环基，C3–C8芳基，C3–C8杂芳基；X为–O–；–C(O)O–；–S–；–S(O)2O–；–P(O)2O–；–BR”’–；–NR”’–；–PR”’–,其中，R”’独立地选自氢，C1–C8烷基，C1–C8卤代烷基，C3–C8环烷基，C3–C8杂芳基；o为0或1；q和p独立地为0–10的整数；单齿配体LC选自：Cl,Br,I,CN,OCN,SCN,和C1–C8烷基，C1–C8烷氧基，C1–C8酰氧基，C5–C36芳基，C5–C36杂环芳基,C2–C36炔基。

蓝光有机电致磷光材料铱金属配合物及其制备方法和有机电致发光器

专利名称：蓝光有机电致磷光材料铱金属配合物及其制备方法和有机电致发光器件
专利类型：发明专利
发明人：周明杰,王平,张娟娟,梁禄生
申请号：CN201310155587.9
申请日：20130428
公开号：CN104119394A
公开日：
20141029
专利内容由知识产权出版社提供
摘要：本发明公开了一种蓝光有机电致磷光材料铱金属配合物及其制备方法和有机电致发光器件；该材料的结构通式如下：其中，R为氢原子，C～C的直链或支链烷基，或C～C的直链或支链烷氧基。

本发明提供的蓝光有机电致磷光材料铱金属配合物，以3-(2’,6’-二氟吡啶-3’-基)哒嗪或其衍生物为环金属配体，烷基、烷氧基的引入可以获得满意的能量传输效率和蓝光发光波长，而且可以产生一定的空间位阻效应，从而减少金属原子间的直接作用，减少三重态激子的自淬灭现象；同时，刚性吡啶环上的两个F基强吸电子基取代不仅能有效地蓝移发光波长，还可以改善发光性能，利于蒸镀，增加成膜性并提高器件的稳定性。

申请人：海洋王照明科技股份有限公司,深圳市海洋王照明技术有限公司,深圳市海洋王照明工程有限公司
地址：518000 广东省深圳市南山区南海大道海王大厦A座22层
国籍：CN
代理机构：广州三环专利代理有限公司
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

科研训练报告题目：蓝光Ir(ppy)2(pic)衍生物的发光机制的理论研究姓名：学号：班级：指导教师：2013年7月23一、主要训练内容本次科研训练分为两个阶段。

第一阶段是有关计算化学基础入门知识的学习以及Gaussian和GaussView软件的学习和应用。

在这一阶段中，首先以甲醛为例，利用Gaussian和GaussView软件，练习了分子结构模型的建立、结构的优化和分子光谱模拟的方法。

然后又通过乙烷分子内旋转过程，氨的伞形翻转过程以及气相中氯代乙烷分子内消去HCl的过程，练习了模拟化学反应机理和过渡态计算的基本过程和方法。

第二阶段为Ir配合物分子结构和分子光谱的模拟和性质研究。

第二阶段为本次训练的主要内容，调研和阅读了与此相关的一些研究文献和计算分析了一个潜在的蓝光材料。

本训练报告即为此研究结果。

二、前言有机电致发光（electroluminescence，EL）是由电能激发有机材料而放光的现象，它早在60年前就已被发现。

由于缺乏应用在显示器件上的功能，长久以来，这种电致发光现象一直都不能引起广泛的注意[1]。

1987年美国柯达公司的Tang[2]等人采用三（8-羟基喹啉铝）(Alq3)作为发光材料和电子传输材料，二苯基胺衍生物作为空穴传输材料，得到高亮度EL器件，被认为是EL领域的第一个里程碑。

自此，学术界和产业界掀起了有机发光二极管(OLED)研究的热潮。

与传统的无机阴极射线发光相比，有机电致发光器件具有低电压、低电流驱动、平板型、高亮度、高效率、容易得到各种发光颜色、可全彩色大面积显示、可与集成电路驱动电压相匹配等优点，这些主要特征使得OLED在满足平板显示器的应用上显得非常突出，具有广阔的应用前景[3]。

由于它拥有超越液晶显示器(LCD)的显示特性与品质，极可能成为下一代的主流平板显示器。

因此，基于有机材料来设计和制作电致发光器件己成为当前国际上的研究热点之一。

有机金属配合物作为有机电致发光材料具有独特的优势，如高亮度、高效率、发光颜色覆盖面宽等，尤其是近几年迅速发展起来的过渡金属配合物磷光材料是一种很有潜力的材料。

不同于传统的有机小分子和共轭高分子材料，过渡金属配合物可以同时获得单线态和三线态激子，实现理论上最大的内量子效率为100%[4,5]。

通常在磷光材料中存在着磷光辐射跃迁与热活性的非辐射跃迁的竞争，因此，要得到高效的室温磷光，三线态激发态的寿命必须较短。

而过渡金属配合物具有高的磷光效率，也正是由于这样的原因。

重金属原子强的自旋轨道耦合作用使配合物的单线态、三线态激发态有效的混合，破坏了三线态激子的对称性，使三线态激子衰减变快。

而混合的激发态使单线态在一定程度上带有三线态的性质，衰减时间变长，有效的提高了从单线态到三线态系间穿越(ISC)的效率，从而提高了过渡金属配合物磷光发光效率。

在常见的几种重金属配合物中，由于Ir(III)配合物具有好的热稳定性，相对短的激发态寿命，高的发光效率，以及发光颜色易调节等多方面的优点而成为电致发光材料领域的研究热点[6]。

尽管目前报道了很多磷光有机发光二极管(PhOLED)的主体发光材料。

相对来说，性能优异的蓝色磷光材料仍然比较匮乏，尤其是颜色饱和的深蓝色电致磷光材料。

而在机理方面，磷光材料中配体对发光性能的影响、影响磷光材料热稳定性及电化学稳定性的因素等也需进一步研究。

近年来，计算机的快速发展使理论化学研究得到了巨大的飞跃，使得量子化学计算的应用日益广泛。

通过量子化学计算可以用来描述分子的结构、性质及其化学变化过程。

因而可以采用量子化学纯计算来研究分子的电学、磁学、光学等性质，还能研究化学动力学和化学反应机理等与化学、物理、材料、生物方面相关的内容。

在有机电致发光材料的理论研究方面，封继康、任爱民等人对一些Ir 金属配合物进行了广泛和系统的研究，建立了一套可行的研究方法。

三、计算方法图1. Ir金属配合物的基态几何结构本研究采用密度泛函理论（density functional theory, DFT）[7,8] PBE0方法结合LANL2DZ基组对如图1所示的Ir(ppy)2(pic)衍生物的基态（S0）和第一三重激发态（T1）的几何结构进行了全优化。

在基态优化得到的几何结构基础上，采用含时密度泛函理论（TD-DFT）计算模拟了吸收光谱[9]。

四、结果与讨论1、基态几何构型采用PBE0/LANL2DZ的方法得到了配合物的稳定结构（如图1），从配合物的几何结构与实验值的比较（表1）可知，最小误差为0.003，说明采取的计算方法准确可靠。

从表2数据分析中，我们可以清楚的看到，Fir主配体ppy的两个N原子处在中心原子Ir原子的对位，与Ir原子形成的键长分别是2.004 Å和2.029 Å,与中心原子Ir原子形成的键角为175.4°。

主配体上两个C原子处于中心原子Ir的顺式位置，与中心原子Ir形成的键长分别是1.999 Å和1.987 Å。

表1. 配合物的基态结构与实验值[10]的比较Cal. Exp.Ir-O(pic) 2.137 2.126Ir-N(pic) 2.132 2.134Ir-N(ppy1) 2.044 2.075Ir-C(ppy1) 1.999 1.992Ir-N(ppy2) 2.029 2.039Ir-C(ppy2) 1.987 1.984N(ppy1)-Ir-N(ppy2) 175.4 174.2C(ppy1)-Ir-N(pic) 171.3 170.92、吸收光谱250300350400450500A b s o r b a n c e (a .u .)(nm )318374图 2. 计算模拟得到的吸收光谱采用TD-DFT 方法计算了配合物的吸收波长，拟合的吸收光谱曲线示于图 2中，两个吸收峰分别为318 nm 和374 nm 。

表 2 给出了配合物的激发态、激发能量及波长和对应的跃迁方式的类型。

每个激发态跃迁方式的指认是根据轨道的成分来确定的。

电子从以金属为主要成分的轨道跃迁到以配体为主要成分的轨道的跃迁方式为MLCT ，电子在同一配体内部跃迁为ILCT ，而电子在不同配体之间跃迁记为LLCT 。

表3给出了轨道图形分析的结果。

其中波长为374 nm ，对应能量为3.32 eV 。

这个能量对应的电子跃迁主要是HOMO → LUMO+1 (87.3%)。

HOMO表 2. 配合物的激发态、激发能量及波长和对应的跃迁方式的类型 StatesEnergy (eV/nm)fExcitationCharacterT 12.86 (433)HOMO-2 → LUMO+1 (16.4%)HOMO → LUMO (4.1%) HOMO → LUMO+1 (37.7%)MLCT/LLCT/IL S 1 3.23 (384) 0.003 HOMO → LUMO (86.4%) MLCT/LLCT S 2 3.32 (374) 0.034 HOMO → LUMO+1 (87.3%) MLCT/LLCT/IL S 93.90 (318)0.087HOMO-2 → LUMO+1 (74.6%)MLCT/IL轨道组成主要为Ir（43.19%），ppy1（22.15%），ppy2（25.20%），而LUMO+1轨道组成主要为ppy1（85.12%），pic配体所占的比例很少。

它所对应的跃迁为MLCT, ILCT和LLCT的混合。

波长为318 nm，能量为3.90 eV时，该能量对应的电子跃迁类型主要来源于HOMO-2 → LUMO+1 (74.6%)。

其中HOMO-2轨道组成主要是Ir（62.67）和ppy1（24.14%），而LUMO+1轨道组成主要为ppy1（85.12%）pic配体所占的比例很少，因此它所对应的电子跃迁类型为MLCT和ILCT的混合。

表3. 轨道图形及其成分分析HOMO-2 HOMO-1 HOMOIr 62.67 51.56 43.19ppy1 24.14 4.85 22.15ppy2 5.16 11.44 25.20pic 8.03 32.16 9.46LUMO LUMO+1 LUMO+2Ir 1.18 3.97 3.14ppy1 6.61 85.21 3.57ppy2 2.80 2.66 91.27pic 89.41 8.16 2.02而在发光材料中，对于S1态和T1态的表征非常重要，因为它们直接与发射过程相关。

从表2和表3可以看到，S1态主要对应HOMO→LUMO的跃迁，因而是MLCT混合LLCT的跃迁形式，与其他Ir配合物的实验和理论研究结果一致[5]。

而T1态的跃迁就比较复杂，值得注意的是，HOMO-LUMO的跃迁成分很少，而HOMO-LUMO+1的成分相对较多。

这可以从表3中的轨道成分得到说明，在HOMO轨道中，除pic占据很少外，其他都有相当的分布；LUMO轨道中pic片段占主要分布，而在LUMO+1中ppy片段占主要成分。

因而此过程的d→π*(ppy) 以及π(ppy) →π*(ppy)的跃迁是允许的。

表4和图3列出了计算得到的分子轨道能级和HOMO-LUMO能隙（gap）示意图。

可以发现计算得到的轨道能级与实验光谱推测得到的HOMO和LUMO能级相近[10]。

表4.分子轨道能级Orbital Energy (eV) Exp.LUMO+3 -1.93LUMO+2 -2.23LUMO+1 -2.40LUMO -2.52 -3.10HOMO -6.17 -5.75HOMO-1 -6.93HOMO-2 -7.34HOMO-3 -7.42图3. HOMO-LUMO Gap示意图3、激发三重态几何构型和磷光发射波长采用PBE0/LANL2DZ方法对配合物的第一三重激发态几何结构(T1)进行优化，其部分几何参数值列于表 5 中。

对比S0和T1态几何结构参数可以看到，分子S0态与T1态几何结构相差不是很大。

如T1态的金属Ir与ppy1或ppy2中的Ir-N(ppy)或Ir-C(ppy)键长比S0态中相应的键长的变化值均小于0.02 Å。

而对于pic配体上的Ir-O的距离变化较大，T1态中的比S0态中的缩短了0.11 Å (2.137 vs. 2.027 Å)。

这些结构参数的变化都可以通过表2和表3所示的跃迁情形和分子轨道分布得到解释，由于电子跃迁到π*(ppy)或π*(pic)轨道中，电子重新分布使得配合物的几何构型发生了一定程度的变形。

表5. T1态计算得到的几何结构参数Ir-O(pic) 2.027Ir-N(pic) 2.113Ir-N(ppy1) 2.037Ir-C(ppy1) 2.015Ir-N(ppy2) 2.045Ir-C(ppy2) 2.007N(ppy1)-Ir-N(ppy2) 174.6C(ppy1)-Ir-N(bpy) 170.8基于优化得到的T1态的几何构型，我们对其计算了磷光发射波长（如图4所示）。
