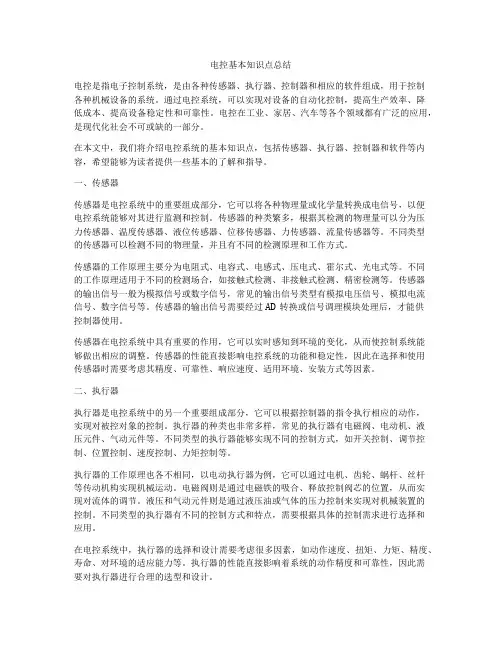

电控基本知识点总结电控是指电子控制系统,是由各种传感器、执行器、控制器和相应的软件组成,用于控制各种机械设备的系统。

通过电控系统,可以实现对设备的自动化控制,提高生产效率、降低成本、提高设备稳定性和可靠性。

电控在工业、家居、汽车等各个领域都有广泛的应用,是现代化社会不可或缺的一部分。

在本文中,我们将介绍电控系统的基本知识点,包括传感器、执行器、控制器和软件等内容,希望能够为读者提供一些基本的了解和指导。

一、传感器传感器是电控系统中的重要组成部分,它可以将各种物理量或化学量转换成电信号,以便电控系统能够对其进行监测和控制。

传感器的种类繁多,根据其检测的物理量可以分为压力传感器、温度传感器、液位传感器、位移传感器、力传感器、流量传感器等。

不同类型的传感器可以检测不同的物理量,并且有不同的检测原理和工作方式。

传感器的工作原理主要分为电阻式、电容式、电感式、压电式、霍尔式、光电式等。

不同的工作原理适用于不同的检测场合,如接触式检测、非接触式检测、精密检测等。

传感器的输出信号一般为模拟信号或数字信号,常见的输出信号类型有模拟电压信号、模拟电流信号、数字信号等。

传感器的输出信号需要经过AD转换或信号调理模块处理后,才能供控制器使用。

传感器在电控系统中具有重要的作用,它可以实时感知到环境的变化,从而使控制系统能够做出相应的调整。

传感器的性能直接影响电控系统的功能和稳定性,因此在选择和使用传感器时需要考虑其精度、可靠性、响应速度、适用环境、安装方式等因素。

二、执行器执行器是电控系统中的另一个重要组成部分,它可以根据控制器的指令执行相应的动作,实现对被控对象的控制。

执行器的种类也非常多样,常见的执行器有电磁阀、电动机、液压元件、气动元件等。

不同类型的执行器能够实现不同的控制方式,如开关控制、调节控制、位置控制、速度控制、力矩控制等。

执行器的工作原理也各不相同,以电动执行器为例,它可以通过电机、齿轮、蜗杆、丝杆等传动机构实现机械运动。

第一章电控基础知识

第一章电控基础知识

(8)警告提示
功用: 由ECU控制各种指示和报警装置, 一旦控制系统出现故障, 该系统能及时发出信号以警告提示 。
(9)自诊断与报警系统
功用: 用来提示驾驶员发动机有故障; 同时,系统将故障信息以设定的数码 (故障码)形式储存在存储器中, 以便帮助维修人员确定故障类型和范围 。
(10)失效保护系统
功用: 主要是当传感器或传感器线路发生故障时, 控制系统自动按电脑中预先设定的参考信号 值工作, 以便发动机能继续运转。
(11)应急备用系统
功用: 是当控制系统电脑发生故障时, 自动启用备用系统(备用集成电路), 按设定的信号控制发动机转入强制运转状态, 以防车辆停驶在路途中。
发动机电控系统的基本组成
