空调型号标记的含义
空调铭牌上标识的参数代表什么含义
空调铭牌上标识的参数代表什么含义
空调铭牌上标识的参数通常包括：
1. 制冷能力：表示空调制冷的能力，一般以“BTU/h”、“W”或“kW”为单位进行标识。
2. 制热能力：表示空调制热的能力，一般以“BTU/h”、“W”或“kW”为单位进行标识。
3. 能效比(EER)：表示空调在制冷状态下每消耗1瓦特电能可获得的制冷量，数值越大表示效率越高。
4. 能效等级：以“能效比”为依据，将空调分为不同的等级，从高到低依次为“一级能效”、“二级能效”、“三级能效”等。
5. 电压/频率：表示空调的工作电压和频率，以“V”和“Hz”为单位进行标识。
6. 最大消耗功率：表示空调的最大消耗功率，一般以“W”或“kW”为单位进行标识。
7. 最大运行电流：表示空调的最大运行电流，一般以“A”为单位进行标识。
这些参数代表了空调的性能指标，消费者可以根据这些指标选择适合自己需求的空调。
空调铭牌上标识的参数代表什么含义
空调铭牌上标识的参数代表什么含义夏日临近，气温逐渐升高，又到了大家采购空调产品的季节了。
可能很多朋友在购买空调产品时更多的关注的是卖场的单张宣传广告，俗称“彩页”，从上面获取一些性能介绍和产品参数。
实际上有时候厂家为了广告宣传，不免对产品的性能有些夸大的宣传，水分也比较多。
所以要想客观了解一件产品的性能，最好仔细看一下它的产品铭牌。
空调产品的铭牌通常都在室内机侧面靠近连接管线的位置。
下面我们来逐一解释一下这些参数的含义。
型号：KFR-26GWK:代表家用空调F：分体式空调（C:代表窗式空调）R：代表热泵加热功能（没有R则代表单冷功能的空调，D代表有辅助电加热功能）26：这个数字代表额定制冷量G:壁挂型空调（L代表落地式空调，也就是通常所说的柜机）W:表示分体式的室外机能效比：2.99能效比就是额定制冷量与额定功率的比值，越大越好。
目前国家规定的家用空调能效比在2.6—3.4，共分为五级，一级是最好的，也就是能效比在3.24—3.4以上的属于最节能的一级空调产品。
额定制冷量：2700W我们通常所说的1匹空调的额定制冷量约在2200W-2600W左右。
额定值热量：3000W(3600W)额定的制热瓦数，括号里表示最大的制热瓦数。
额定功率：制冷903W制热920W（1520W）这也就是我们通常所说的耗电量，即千瓦/小时。
制热功率括号里表示的是最大额定功率，也就是说一小时制热最大耗电量是1.5个字左右。
外形尺寸：（室内/室外）（mm)宽x高x深表示空调室内机和室外机的尺寸大小，通常用毫米表示，大家在购买前最好测量一下室内外安装的位置是否合适。
质量：室内12kg/室外35kg空调室内外机的净重，通常空调稍微重一些代表所用材料相对比较实在。
运行噪音：室内机：低-高档：26—35db室外机：小于等于51db目前市场上大部分的空调噪音值都在国家标准范围以内，一些变频机的噪音值可能相对较低。
另外空调安装时规范与否，以及使用中的保养清洗也会对噪音产生一些影响。
美的空调型号的含义
美的空调型号的含义美的空调型号规格印在机器包装和机身侧面的铭牌上，另外，美的空调都有唯一的机器条码标识，粘贴在机身、安装卡和保修卡上，上面也有机器型号，通过这些型号我们就可以知道产品的一些基本信息，为购买提供方便。
以空调型号kfr-72lw/bp2dn1y-1(3)为例，K：空调总称。
F：分体式，也就是分内机与外机两部分，当然也有一体的，比如窗机，现在基本已经停产，90年代很流行。
R：热泵型，可以看做是冷暖型空调(无r表示单冷)。
D：此处没有，有许多空调都是KFRD，D为电加热，即冷暖空调中，通过电来进行加热。
72：匹数，制冷输出2500W的为一匹空调，3500W为一匹半，5000W为两匹，7200W一般为三匹72表示3匹(24-26表示1匹，50-52表示2匹)。
美的空调型号由字母、数字和符号组成，都各有其寓意，以型号KFR-35GW/DY-X(E2)为例，K代表空调器，F代表分体式，R为冷暖双制，35说明功率为3500W，G是说室内机为壁挂机，W为外机，D说明有辅助电加热，Y为遥控，X是机型外观系列，E2代表2级能效。
美的空调的型号推荐KFR-35GW/BP2DN1Y-K(3)在空调新技术不断涌现的同时，美的新上市的K系列空调KFR-35GW/BP2DN1Y-K(3)使用了超微感变频技术，这项技术可以精确感知室内温度的变化，从而调整压缩机应使用多达的功率进行运转，让人体保持持续的舒适体验。
同时，这款空调的设计风格非常富有中国特色，它采用了喜庆的红色，在面板上还配有鸳鸯的图案，更难能可贵的是，其外侧的镜面面板能够有效抑制面板使用一段时间后产生的氧化变黄现象。
美的超微感舒适变频空调KFR-26GW/BP2DN1Y-L(3)，可低频持续静音运行，不会产生像普通空调那样断断续续的冲击性噪音，而且室内外机风扇电机可根据使用情况自动调节至低速静音运行，从而实现室内室外双静音。
究其外观而言，在大红色的底面上勾勒出花蝶相戏的情景，置身室内，却仿若身居田野一般静谧美好。

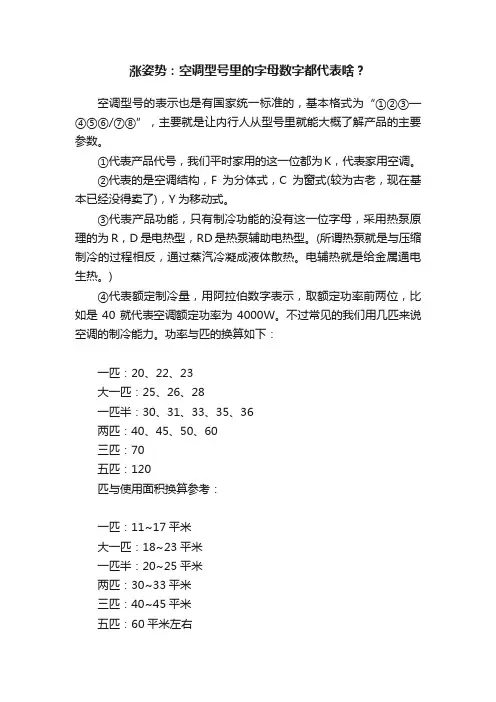

涨姿势：空调型号里的字母数字都代表啥？
涨姿势：空调型号里的字母数字都代表啥？空调型号的表示也是有国家统一标准的，基本格式为“①②③—④⑤⑥/⑦⑧”，主要就是让内行人从型号里就能大概了解产品的主要参数。
①代表产品代号，我们平时家用的这一位都为K，代表家用空调。
②代表的是空调结构，F为分体式，C为窗式(较为古老，现在基本已经没得卖了)，Y为移动式。
③代表产品功能，只有制冷功能的没有这一位字母，采用热泵原理的为R，D是电热型，RD是热泵辅助电热型。
(所谓热泵就是与压缩制冷的过程相反，通过蒸汽冷凝成液体散热。
电辅热就是给金属通电生热。
)④代表额定制冷量，用阿拉伯数字表示，取额定功率前两位，比如是40就代表空调额定功率为4000W。
不过常见的我们用几匹来说空调的制冷能力。
功率与匹的换算如下：一匹：20、22、23大一匹：25、26、28一匹半：30、31、33、35、36两匹：40、45、50、60三匹：70五匹：120匹与使用面积换算参考：一匹：11~17平米大一匹：18~23平米一匹半：20~25平米两匹：30~33平米三匹：40~45平米五匹：60平米左右⑤代表分体室内机组结构，D为吊顶式、G为挂壁式、L为落地柜机、Q为嵌入式。
⑥代表室外机代号，多为W。
至于⑤⑥两项更多会用于在产品包装上区分内外机使用。
⑦代表进型代号，分为A、B、C、D、E等。
⑧代表工厂设计序号和特殊功能代号等，这一项就比较乱了，什么变频啊、除霾啊、智能遥控啊。
有些厂商还会将能效信息编入其中。
但即便同样是变频，格力用的代号为BP、美的用的就是FD，此外还有直流变频、交流变频。
标准不统一，没啥参考价值。
所以，基本只看②③④⑤这四项比较有用。
还有、以上规则只适用于国产空调，外资品牌的代号。

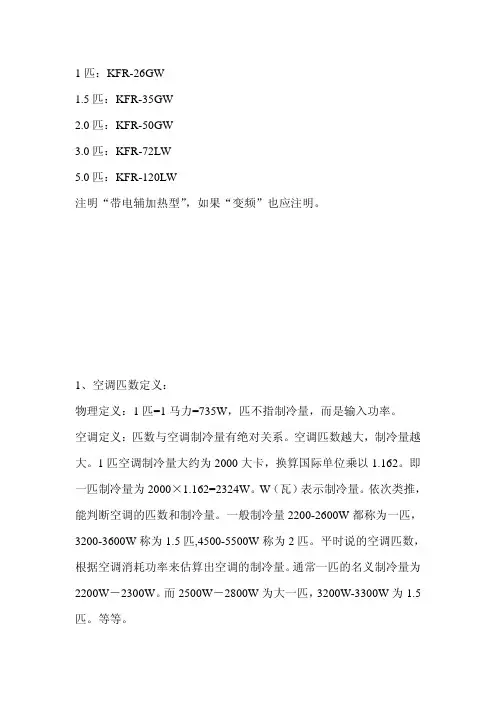

单体空调型号
1匹：KFR-26GW1.5匹：KFR-35GW2.0匹：KFR-50GW3.0匹：KFR-72LW5.0匹：KFR-120LW注明“带电辅加热型”，如果“变频”也应注明。
1、空调匹数定义：物理定义：1匹=1马力=735W，匹不指制冷量，而是输入功率。
空调定义：匹数与空调制冷量有绝对关系。
空调匹数越大，制冷量越大。
1匹空调制冷量大约为2000大卡，换算国际单位乘以1.162。
即一匹制冷量为2000×1.162=2324W。
W（瓦）表示制冷量。
依次类推，能判断空调的匹数和制冷量。
一般制冷量2200-2600W都称为一匹，3200-3600W称为1.5匹,4500-5500W称为2匹。
平时说的空调匹数，根据空调消耗功率来估算出空调的制冷量。
通常一匹的名义制冷量为2200W－2300W。
而2500W－2800W为大一匹，3200W-3300W为1.5匹。
等等。
2、空调匹数与制冷量及适用面积的关系。
型号 匹数 适用面积(m2)KFR-23： 小1匹 9-12KFR-25： 1匹 10-14KFR-28： 大1匹11-18KFR-31(32)：小1.5匹 14-20KFR-33： 1.5匹 16-22KFR-35： 大1.5匹 18-26KFR-45： 小2匹 20-28KFR-51：2匹28-32KFR-60： 2.5匹 32-42KFR-70： 3匹 42-52KFR-120： 5匹 53-73-23表示制冷量为2300W，-51表示制冷量为5100W。
制冷量具体计算办法：不顶层、不西晒的房间，每平方米需要150W的制冷量，有其中一条的话，每平方米至少需要200W的制冷量，既顶层又西晒，则每平方米最少需要250W的制冷量。
计算出来的制冷量再加上10%的富裕量就是最小制冷量了。
只能选择比它大的，否则，不但不能顺利调节温度，而且还会有损空调。
3，空调匹数选择的计算方法：空调匹数选择方法一：200W(或150W或250W)*面积数=所需制冷量。
型号标记的含义
级别 能耗比 级别 能耗比
五 3.4 二 2.8
(7)特殊功能：BP-变频；Y-遥控(仅限窗机)。
如：KC-32/Y。代表窗机，单冷，制冷量为3200W，为遥控型；
KFR-28GW/BP表示壁挂分体式变频空调器，冷暖，制冷量为2800W。
格力空调机型号中的N4、N5是表示能效比。能效比：N5－2.6以上，N4－2.8以上，N3－3.0以上，N2－3.2以上，N1－3.4以上，N后数字越小能效比越高，越省电。国家规定9月1日起能效比2.6以下的空调不能进入市场。格力为了方便区分，设了一个能源级别来明确标明，实际没标明的也和标明的是一样的机器，只是差了一个标识。
1P=0.735KW。1P空调民用住宅负荷可按10--15平米计算。3P=3*0.735=2.205KW。也就是连续工作1小时耗电2.2度。
购买空调时看到的一串字母究竟代表了什么。
1、 结构分类代号
整体式：
窗机--C
落地式--L
分体式--F
台式--T
5、部分日本空调器的型号命名的表示方法：
( M )( S ) - ( 0 )( 9 )( B )( V )
(MITSIBISH：三菱电机株式会社 )(结构代号：S-分体W-窗式 ) -
制冷中的功率与制冷量是如何换算的
其实这个换算也是一个模糊值，打个比方说我们常说的1匹的空调他的制冷量是2300W-2600W，但实际压缩机的功率是0.73KW，他的制冷量是2300到2600，这就是我们常说的大小一匹和大一匹，这只是用了一个我们老百姓能听的明白的单位，实际上匹和制冷量还有功率之间没有本质的联系，也就没所谓的换算了，不知道这样的回答能不产品编号,后9位是空调编码，倒数第7位为出厂年份，倒数第6位为月份，倒数第5位为日，条码中的年、月、日从1-9代表1-9的日期，从10开始用A代表，11用B代表，英文字母O从中去掉，以此类推。比如条码后7位为 A9E0187 则表示出厂日期为10年9月14日
空调各个字母表示的意义
格力空调KFR-26/KD-N5K——空调器F——分体式；C——窗式；L——移动式R——热泵型；Rd——热泵电辅；省略——单冷型26——名义制冷量变2600W（2500W代表达1P）G——挂壁式；L——落地式；Q——嵌入式W——外机/后面的内容代表辅助功能K——格栅式；D——电加热；N5——生产系列号空调型号的字母是什么意最佳答案型号标记的含义(1)K—房间空调器(2)空调器按结构形式分为整体式和分体式，整体式空调器又分为窗式和移动式，代号分别为：F-分体式房间空调器；C-窗式房间空调器；Y-移动式。
(3)功能代号(单冷型无此代号)：单冷型，单冷型代号省略；R-热泵型；D-电热型；BD-热泵辅助电热型。
(4)名义制冷量：用阿拉伯数字表示，其值取制冷量的前两位数。
(5)室内机组结构分类为吊顶式、挂壁式、落地式、天井式、嵌入式等，其代号分别为D、G、L、T、Q等。
即空调型号中KFR-22GW/HA，G代表挂壁式，其余类型以此类推。
分体式室内机组结构代号：W-室外机。
(6)改进型代号：分为A、B、C、D、E等。
(7)特殊功能：BP-变频；Y-遥控(仅限窗机)。
如：KC-32/Y。
代表窗机，单冷，制冷量为3200W，为遥控型；KFR-28GW/BP表示壁挂分体式变频空调器，冷暖，制冷量为2800W。
格力空调机型号中的N4、N5是表示能效比。
能效比：N5－2.6以上，N4－2.8以上，N3－3.0以上，N2－3.2以上，N1－3.4以上，N后数字越小能效比越高，越省电。
国家规定9月1日起能效比2.6以下的空调不能进入市场。
格力为了方便区分，设了一个能源级别来明确标明，实际没标明的也和标明的是一样的机器，只是差了一个标识。
所谓能效比也称性能系数，即一台空调器的名义制冷量与其耗电功率的比值。
通常，空调器的能效比接近3或大于3为佳，就属于节能型空调器。
比如，一台空调器的制冷量是2000W，额定耗电功率为640W，另一台空调器的制冷量为2500W，额定耗电功率为970W。
空调主要机型的型号标识及其含义
空调主要机型的型号标识及其含义1. KFR-25GW，简称25机；2. KFR-35GW，简称35机；3. KFR-50LW，简称50机；4. KFR-60LW，简称60机；5. KFR-70LW，简称70机。
K：房间空调器F：分体式R：热泵型G：挂式室内机L：立式室内机W：室外机25、35、50、60、70：制冷量，分别为2500瓦、3500瓦、5000瓦、6000瓦、7000瓦。
其他数值的制冷量以此类推。
空调型号字母中有“R”的为冷暖空调；没有“R”的是单冷空调。
在上述型号字母之后标有“BP”的，表示变频空调；没有“BP”的，表示定速空调；标有“ZBP”的，表示直流变频空调。
其他的字母数字是空调的系列号。
匹数指的是电器消耗功率，1匹=1马力=735W，匹并不指制冷量。
平时所说的空调是多少匹，是根据空调消耗功率估算出空调的制冷量。
一般习惯用1匹等于2500W的制冷量(也就是25机型)，1.5匹约等于.3500的量(也就是35机型)。
其余机型可以根据制冷量来估算匹数，比如50机型为两匹。
空调的主要参数制冷量和制热量：空调调节室内气温的能量。
例如50机的制冷量5KW，制热量5.8KW。
制冷功率和制热功率：空调的耗电量。
例如50机的制冷功率1.86KW，制热功率1.81KW + 辅助电加热功率1.5KW。
能效比：空调制冷量与制冷功率的比值。
例如50机的能效比是5÷1.86＝2.69卖场所称空调的“匹”数，例如“1匹”、“1.5匹”、“2匹”等等，是一种约定俗成的说法，指空调的制冷量。
空调的型号、制冷标值怎么看？
空调制冷公制单位：输出功率：匹（Ps）、瓦（W）、千瓦（kW）制冷量：瓦（W）、千瓦（kW）换算值：1Ps=735W=2324W（注意，前两个是输出功率，后一个是制冷量）即：0.5Ps=367.5W=1162W1.5Ps=1102.5W=3468W2Ps=1470W=4648W3Ps=2205W=6972W例如：在实际生活，按照国标要求，空调的型号名称必须标注制冷量，且以“千瓦（kW）”作为单位标注。
比如，格力KFR-26GW/（26549）FNhCa-A1（WIFI）就是26型空调，制冷量为2600W，以此类推。
国标26型空调，制冷量为2600W，介于1Ps与1.5Ps之间，且其制冷量小于两者的平均值，所以被俗称为【大1匹】，不被称为【小1.5匹】国标32型空调，制冷量为3200W，介于1.5Ps与2Ps之间，且其制冷量大于两者的平均值，所以被俗称为【小1.5匹】，不被称为【大1匹】空调型号标记的含义：空调型号的表示方法国家有统一的标准，基本格式为“①②③－④⑤⑥／⑦⑧”。
A表示同一种品牌的改进型号，第一次都用A表示，之后是B、C、D。
①位置上的字母表示产品代号，如果为K，则表示是家用空调器。
②位置上的字母表示空调的结构形式，空调器按结构形式分为整体式和分体式，整体式空调器又分为窗式和移动式，代号分别为：F为分体式，C为窗式，Y为移动式。
③表示功能代号（单冷型无此代号）。
R为热泵型，Rd为热泵辅助电加热，D为电热型，SD 三相电商用型号。
④表示额定制冷量，用阿拉伯数字表示。
一般是二位数字⑤表示分体式室内机组结构代号，D为吊顶式、G为挂壁式、L为落地式、Q为嵌入式等。
⑥表示分体式空调器室外机代号，W代表室外机。
⑦表示改进型代号。
分为／A、／B、／C、／D、／E等，在字母前面加斜杠以区分。
⑧表示工厂设计序号和特殊功能代号等，允许用汉语拼音大写字母或阿拉伯数字表示，如变频为BP，遥控为Y。
其他说明：V----- 改型标志BP ----- 代表变频ZBP----- 代表直流变频RBP ----- 卧室宝（Room)系列MBP------国美包销型号NBP ------苏宁包销型号FZBP-----无氟环保冷酶系列SZBP-----矢量直流王系列制冷量2200-2600w都称为1P（适用面积12-18平米）3200-3600w为1.5匹（适用面积15-24平米）4500-5500w为2匹（适用面积21-31㎡）6000-7200W为3P适用面积：32-50㎡K-空调F-分体式R-热泵制热型D-辅助电加热50-制冷/制热量L-结构类型W-室外机T-开发型号D-直流BP-变频J-离子除尘X-双向换风F负离子L—结构类型代号中：“L”-柜式，落地式；“G”-壁挂式；C”-窗式；“N”-内藏式；“F”-风管式；“Q”-嵌入式；"D”-吊顶式。
松下空调型号命名规则
连日的高温，让空调市场异常火爆，不少消费者都将目光锁定了松下空调，纷纷表示国际品牌信得过，然而在购买松下空调时，他们也产生了一些困扰，由很多字母数字型号组成的代码让他们摸不上头绪，松下空调的服务人员告诉我们：其实空调器的命名是有一套严格的国家标准的，本文就简单为大家普及一下国家标准型号命名规则及松下空调的命名规则，希望能对大家今后购买松下空调有所帮助。
一、国家标准型号规则，以松下空调怡岚KFR-26GW/BpHH1为例子：K F R- 26 G W/ Bp HH11 2 3 4 5 6 7 81—表示“空调专门代号”（家用房间空调器用字母K表示）2—表示“空调结构”：分体式（F）、整体式（C）3—表示“空调类别”：冷暖型（R）、单冷型（无）4—表示“制冷量”：26即表示制冷能力2600W。
5—表示“室内机类别”：挂壁式室内机（G）、落地式室内机（L）6—表示“室外机”：W代表室外机。
7—表示“空调技术”：变频（Bp）、定速（无）8—表示“企业自编代号”，HH1是松下2014怡岚珍珠白系列的代号。
二、基于国家标准型号规则，以上是松下空调的国标型号规则。
为了消费者更容易记住松下空调的产品型号，松下空调自身也有一套命名规则。
通过了解松下空调的命名规则，大家在购买空调时就能更加清晰的获悉空调的基本性能了。
（备注：06年10月以后机型制定标准）下面，我们不妨以其中深受欢迎的壁挂式空调（2014怡岚和2014怡众），来帮助大家理解松下空调的型号。
目前市场上非常叫座的松下空调当属2014怡岚系列，怡岚系列有9个型号，分别为：正如上述型号所示，根据松下空调的命名规则，我们可以获知如下的信息：●H代表的是豪华型，HE即豪华变频，怡岚系列属于松下空调高端旗舰级产品，是豪华变频的类别，价格也不菲哦。
●E代表的是变频冷暖。
●9、18代表的是制冷能力，原则上匹数约等于制冷量/1000，如HE9KH1系列，查回国标型号对应的制冷量，我们可以得出这是1匹的怡岚，再比如HE13KH1S型号，就是1.5匹，以此类推。
空调各种标识的意思
空调各种标识的意思
空调的各种标识有以下几种意思：
1. 制冷模式标识：通常是一个雪花形状的符号，表示空调当前工作在制冷模式下，将室内空气冷却。
2. 制热模式标识：通常是一个太阳形状的符号，表示空调当前工作在制热模式下，将室内空气加热。
3. 送风模式标识：通常是一个风扇形状的符号，表示空调当前工作在送风模式下，只吹送室内空气而不进行冷却或加热。
4. 自动模式标识：通常是一个字母"A"或"AUTO"，表示空调当前工作在自动模式下，根据室内温度自动调节制冷或制热。
5. 风速调节标识：通常是几个风扇形状的符号，表示可以调节空调送风的风速，一般有高、中、低三档。
6. 温度调节标识：通常是一个上下箭头加上一个数字，表示可以调节空调的温度，增加或减少空气的制冷或制热程度。
7. 定时开关标识：通常是一个钟表形状的符号，表示可以设置空调的定时开关功能，预设时间后自动开启或关闭空调。
8. 睡眠模式标识：通常是一个月亮形状的符号，表示可以进入空调的睡眠模式，根据人体生理特点调节送风速度和温度，提供更舒适
的睡眠环境。
9. 节能模式标识：通常是一个绿色叶子形状的符号，表示可以进入空调的节能模式，通过调节制冷或制热效果，降低能耗，达到节约能源的目的。
10. 清洁提醒标识：通常是一个水滴形状的符号，表示空调需要清洁或更换过滤器，提醒用户进行维护保养。
以上是一些常见的空调标识及其意义，不同品牌和型号的空调可能会有些许差异，具体可以参考产品说明书或咨询相关厂家。
家用空调选型参考
1，空调匹数定义：物理定义：1匹=1马力=735W，匹不指制冷量，而是输入功率。
空调定义：匹数与空调制冷量有绝对关系。
空调匹数越大，制冷量越大。
1匹空调制冷量大约为2000大卡，换算国际单位乘以1.162。
即一匹制冷量为2000×1.162=2324W。
W（瓦）表示制冷量。
依次类推，能判断空调的匹数和制冷量。
一般制冷量2200-2600W都称为一匹，3200-3600W称为1.5匹,4500-5500W称为2匹。
平时说的空调匹数，根据空调消耗功率来估算出空调的制冷量。
通常一匹的名义制冷量为2200W－2300W。
而2500W－2800W为大一匹，3200W-3300W为1.5匹。
等等。
2，空调匹数与制冷量及适用面积的关系。
型号匹数适用面积(m2)KFR-23：小1匹9-12KFR-25：1匹10-14KFR-28：大1匹 11-18KFR-31(32)：小1.5匹 14-20KFR-33： 1.5匹16-22KFR-35：大1.5匹18-26KFR-45：小2匹20-28KFR-51： 2匹 28-32KFR-60： 2.5匹32-42KFR-70：3匹42-52KFR-120：5匹 53-73-23表示制冷量为2300W，-51表示制冷量为5100W。
制冷量具体计算办法：不顶层、不西晒的房间，每平方米需要150W的制冷量，有其中一条的话，每平方米至少需要200W的制冷量，既顶层又西晒，则每平方米最少需要250W的制冷量。
计算出来的制冷量再加上10%的富裕量就是最小制冷量了。
只能选择比它大的，否则，不但不能顺利调节温度，而且还会有损空调。
3，空调匹数选择的计算方法：空调匹数选择方法一：200W(或150W或250W)*面积数=所需制冷量。
空调匹数选择方法二：看上表格查看。
空调匹数选择方法三：让专业人员介绍。
4，空调匹数与空调型号标记的关系：(1)K-房间空调器(2)结构形式：F-分体式房间空调器；C-窗式房间空调器 Y-移动式。
暖通空调图例与符号
第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。
标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。
中央空调字母代号
空调的1匹的制冷量大致为2000大卡，换算成国际单位应乘以1.162，故1匹之制冷量应力2000大卡x1.162=2324（W）,这里的W（瓦)即表示制冷量，则1.5匹的应为2000大x1.5x1.162=3486（W），以此类推。
根据此情况，则大致能判定空调的匹数和制冷量，一般情况下，2200W—2600W都可称为1匹，4500(W）—5100（W）可称为2匹，3200W—3600W可称为1.5匹。
具体参考下图：而耗电量则是要主要看压缩机的功率，压缩机功率= 制冷量/ 能耗比，一般空调能耗比大于3，因此1匹的电功率一般数据为735W，1.5匹的耗电功率就是735 * 1.5约为1100瓦，也就是1小时1.1度电左右，除了压缩机，还有风扇或其他电机需要耗电，总共1小时也就1.2度左右。
最简单的方法，看看说明书上的输入功率是多少千瓦，就是1小时的耗电量。
"匹"原指输入功率，包括压机、风扇电机及电控部分，因不同的品牌其具体的系统及电控设计差异，其输出的制冷量不同故其制冷量以输出功率计。
空调匹数编辑空调匹数原指输入功率，包括压机、风扇电机以及电控部分。
因不同品牌其具体的系统及电控设计的差异，其输出的制冷量也各有不同，故其制冷量以输出功率计算。
一般来说1匹的制冷量大致为2000大卡，以国际单位换算应乘以1.162，故单位时间内一匹制冷量为2000×1.162=2324W。
这里的W（瓦）即表示制冷量。
1.5匹的应为2000×1.5×1.162=3486W，依此类推，大致能判断空调的匹数和制冷量。
一般情况下制冷量2300~2600W都称为一匹，3200~3600W为1.5匹，4500~5500W为2匹。
中文名空调匹数组成压机、风扇电机以及电控功能表示空调的制冷量大小单位W目录1 名词定义2 空调大小3 空调选择▪卧室▪客厅▪能效比名词定义编辑空调的匹数表示空调的制冷量大小，也就是制冷能力的大小。
空调标记的认识
空调标记的认识随着现代社会的发展和人们生活水平的提高，空调已经成为了人们生活中必不可少的一部分。
无论是在家中、办公室还是公共场所，我们都能够看到空调的身影。
然而，在购买、使用和维护空调的过程中，空调标记的认识显得尤为重要。
本文将从空调标记的含义、分类、标准以及重要性几个方面来进行详细介绍。
一、空调标记的含义空调标记是指在空调产品上贴有的一些标识，用来表明产品的基本参数、性能指标、生产日期、生产厂家、质量认证等信息。
空调标记具有使消费者更好地了解产品的性能、质量和安全参数的作用，帮助消费者进行更加准确地选择和购买空调产品。
二、空调标记的分类根据不同的分类标准，空调标记可以分为以下几种：1、基本标记。
基本标记是指区分产品型号、规格、生产日期、安装位置、质量认证等基本信息的标记。
这些信息是空调产品的基础，在使用和维护过程中非常重要。
2、能耗标识。
能耗标识是指标明空调产品的能耗等级、能效比、能源消耗指数等的标识。
这些标识有助于消费者了解产品的能耗情况，为消费者选择更为节能环保的产品提供了依据。
3、安全标识。
安全标识是指标明空调产品安全防护等级、电气连接方式、防雷击指标等信息的标识。
这些标识具有保障消费者安全的作用，消费者在使用空调产品的时候要注意这些标识。
4、环保标识。
环保标识是指标明空调产品的环保等级、耗电量、噪音等信息的标识。
这些标识是保障消费者健康和环境保护的重要手段，消费者在选择和购买产品的时候一定要注意。
5、质量标识。
质量标识是标明空调产品通过的质量认证、检测标识、生产标准、保修期等信息的标识。
这些标识有助于消费者了解产品的质量和保修情况，更好地保障消费者的权益。
三、空调标记的标准关于空调标记的规定，国家和地方政府制定了一系列标准和规范，其中主要的有以下几个：1、国标GB/T2423.1-2001：基本参数和性能检验规范。
2、国标GB/T18456-2016：标准的环保要求和检测方法。
3、中国国家强制性产品认证（CCC）标准。
海尔空调新型号字母及数字含义
海尔空调新型号字母及数字含义其实空调的命名规则是有一定的规律的，很多人只看型号的名字就知道是什么样的空调，有什么样的特点，就是这样来的。
这里以海尔空调KFR,35GW/01BAX21T为例子，给大家讲解。
KFR,35GW/01BAX21TK:产品代号(房间空调器)F:整机结构形式代号[分体式F,整体式C (窗机)]R:功能代号[热泵R(带或者不带辅热), 单冷机省略]35:规格代号(额定制冷量，取百位以上数)G:室内机结构分类代号[G(挂壁式)、L (落地柜式) 、Q (嵌入式) 、N(低静压风管)、E(风管机)、A(立式暗藏)、D(吊顶落地式)]W:室外机结构代号(汉语拼音wai的首字母)01:室外机设计序号,用数字“01-99“表示 (商用外机序号从21-29，51-59.71-79)BA:室内机设计序号(用2个字母表示,第1位表示基本外观、第2位表示衍生外观)X:特殊功能代号一位(表示该产品主推且最重要的卖点功能; Y:加氧, S:加湿, W:物联网,G:感人; X:双新风，F:负离子\水离子，C:聪明风(挂机)环绕风(柜机);Q:除甲醛;Z:除菌;K:除尘;H:立体均匀风(嵌入机)，J:基站、A:安装隐形(风管机/立式暗藏)2:系统代号(1代表R22定频，2代表R410A冷媒直流变频， 3代表R410A定频) 1:能效等级代号用数字标识T:统帅标识举例说明:1、KFR,72LW/61SAX21说明:表示分体柜式空调，卖点功能:双新风，有制热功能，制冷量为7200W，室内机外观系列为SA系列，R410A直流变频空调1级能效;室内机代号为KFR-72L/ SAX21 室外机代号为KFR-72W/6121室外机的序号带6这个数字，表示带双新风功能。
2、KFR,26GW/01BAC13说明:表示分体挂壁式空调，卖点功能:聪明风，有制热功能带辅助电热，制冷量为2600W，室内机外观系列为BA系列，定频空调3级能效;室内机代号为KFR-26G/ BAC13,室外机代号为KFR-26W/01133、KFR-72LW/71CAJ13说明:表示分体柜式空调，卖点功能:基站空调，有制热功能，制冷量为7200W，室内机外观系列为CA系列，室外机序号为71，R22定频空调3级能效;室内机代码:KFR,72L/CAJ13 室外机代码:KFR,72W/7113。
空调参数
基本参数系列名称悦风空调类型立柜式空调冷暖类型冷暖型变频/定频定频房间类型客厅专享空调匹数3P适用面积34-50㎡能效比3.39能效等级二级能效控制方式键控/遥控技术参数制冷剂R22制冷量7250W制冷功率2200W制热量8000（10500）W制热功率2150（4650）W电辅加热功率2500W除湿量2.6×10-3m3/h循环风量1200m3/h室内机噪音36-43dB室外机噪音≤56dB特色功能是否静音是清洁功能自动清洁电辅加热支持其他电源性能220V/50Hz机身颜色印花室内机尺寸500×1720×300mm 室外机尺寸980×790×427mm 室内机质量41kg室外机质量67kg其他性能扫风方式：上下扫风其他特点独立除湿格力KFR-50GW/(50556)Ba-3详细参数基本参数系列名称绿满园系列空调类型壁挂式空调冷暖类型冷暖型变频/定频定频房间类型卧室宝贝空调匹数2P适用面积22-34㎡能效等级三级能效技术参数制冷量5000W制冷功率1432W制热量5700（6900）W制热功率1690（2890）W电辅加热功率1200W循环风量850m3/h室内机噪音32-40dB室外机噪音53dB特色功能电辅加热支持其他电源性能220V外形设计颜色：香槟金室内机尺寸940×298×200mm室外机尺寸955×700×396mm室内机质量13kg室外机质量54kg基本参数系列名称T派（变频）纠错空调类型立柜式空调冷暖类型冷暖型变频/定频变频房间类型客厅专享空调匹数3P 纠错适用面积32-50㎡能效比3.36能效等级三级能效控制方式键控/遥控技术参数制冷剂R410A制冷量7250（1430-8200）W制冷功率2410（400-3380）W制热量8900（1500-9500）W制热功率3030（420-3400）W电辅加热功率2100W循环风量1200m3/h室内机噪音36-42dB室外机噪音≤55dB特色功能电辅加热支持其他电源性能220V/50Hz机身颜色白色，印花室内机尺寸500×1730×320mm室外机尺寸955×700×396mm室内机质量43kg室外机质量54kg空调型号与匹数的关系大致如下：KF-23：小1匹KF-25：1匹KF-28：大1匹KF-31(32)：小1.5匹KF-33：1.5匹KF-35：大1.5匹KF-51：2匹KF-60：3匹KF-70-75：大3匹KF-120：5匹KF-130：大5匹型号标记的含义(1)K—房间空调器(2)空调器按结构形式分为整体式和分体式，整体式空调器又分为窗式和移动式，代号分别为：F—分体式房间空调器；C—窗式房间空调器；Y—移动式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调型号标记的含义：
K—房间空调器；
F—分体式房间空调器；
C—窗式房间空调器；
Q－嵌入式空调；
Y－移动式空调；
T－天井式空调；
R—热泵型，制热功能；
D—电辅加热功能；
数字：制冷量，用阿拉伯数字表示，其值取制冷量千瓦的前两位数。
G－挂壁式内机；
L－柜式内机；
W－室外机；
改进型代号：分为A、B、C、D、E等；
BP—变频；
Y—遥控(仅限窗机) ；
SD—三相电商用型号（KFR-72LW28SD）
ZBP—直流变频
SZBP—矢量直流
最后面的数字：能效等级，能效比=制冷量/输入功率，变频机1-5级，定速机新标准1-3级。
追问
请举一些实例，会更加容易明白的。
谢谢！
回答
KFR-35GW/01ZE(R2DBP)-S4 ，分体式冷暖两用空调，制冷量3500瓦，无氟变频，能效比4级。
追问
请问KFR-26LW/26556FNDC-3（格力机），
KF-72LW/72368LA1-N1（格力机），
KF-50LW/E（50368）LD4C-N2是什么意思？
THANK YOU SO TRUE！！
回答
KFR-26LW/26556FNDC-3（格力机）：冷暖两用机挂机，制冷量2600
瓦，能效比3级。
KF-72LW/72368LA1-N1（格力机）：单冷柜机，制冷量7200瓦，能效
比1级。
KF-50LW/E（50368）LD4C-N2：单冷柜机，制冷量5000瓦，能效比2
级
铜管规格
冷媒管(铜管) Φ54 冷媒管(铜管) Φ42 冷媒管(铜管) Φ38 冷媒管(铜管) Φ34.9 冷媒管(铜管) Φ32 冷媒管(铜管) Φ28.6 冷媒管(铜管) Φ25.4 冷媒管(铜管) Φ22 冷媒管(铜管) Φ19.05 冷媒管(铜管) Φ15.88 冷媒管(铜管) Φ12.7 冷媒管(铜管) Φ9.52 冷媒管(铜管) Φ6.35 橡塑保温管Φ54 橡塑保温管Φ42 橡塑保温管Φ38 橡塑保温管Φ34.9 橡塑保温管Φ32 橡塑保温管Φ28.6 橡塑保温管Φ25.4 橡塑保温管Φ22 橡塑保温管Φ19.05 橡塑保温管Φ15.88 橡塑保温管Φ12.7 橡塑保温管Φ9.52 橡塑保温管Φ6.35 追问：
Φ22 冷媒管(铜管)这个型号，我常用的是Φ22.2，我还看到有22.23
这个型号，这三个型号有什么区别？
回答：
22.23和22.2都缩写成22了，很多地方都这样的
追问：
有没有哪本规范上标明要么22或22.22或22.23。
