三维柔性组合焊接工装夹具内部培训资
2024年度-工装夹具(治具)设计培训课程
生产线布局与治具设计 根据生产线的布局和加工要求，设计合理的治具 结构和尺寸，确保治具与生产线的顺畅配合和高 效运作。
治具快速更换与调整 介绍治具快速更换和调整的方法和技巧，如采用 快换接头、标准化设计等，提高生产线的灵活性 和生产效率。
治具维护与保养
3
分析治具在使用过程中可能出现的故障和损坏原 因，提出相应的维护和保养措施，延长治具的使 用寿命和降低维修成本。
个性化定制 随着消费者需求的多样化，未来工装夹具设计将更加注重 个性化定制，满足不同客户的特殊需求。
29
对学员的期望与建议
持续学习
鼓励学员们保持持续学习的态度，关注行业动态和技术发展，不 断提升自己的专业素养。
实践锻炼
建议学员们多参与实际项目的设计和开发，通过实践锻炼提高自己 的设计能力和解决问题的能力。
工装夹具(治具)设计培训课 程
1
CATALOGUE
目录
• 课程介绍与目标 • 工装夹具(治具)设计基础 • 典型工装夹具(治具)设计案例 • 工装夹具(治具)结构优化与改进 • 工装夹具(治具)性能测试与评估 • 现代技术在工装夹具(治具)设计中的应用 • 课程总结与展望
2
01
课程介绍与目标
3
工装夹具(治具)概述
现代技术在工装夹具(治具) 设计中的应用
23
CAD/CAE技术在设计中的应用
CAD技术
利用CAD软件进行工装夹具的三维建模，可以快速、准确地完成设 计方案，提高设计效率。
CAE技术
通过CAE分析，可以对工装夹具的结构强度、刚度、稳定性等进行 仿真分析，优化设计方案，减少试验成本。
参数化设计
基于CAD/CAE技术，可以实现工装夹具的参数化设计，方便后续修 改和优化。
工装夹具培训ppt课件
工装夹具培训
6
机床夹具的现状及发展方向
• （3）高效化 高效化夹具主要用来减少工件加工的基本时间和辅助时间，以 提高劳动生产率，减轻工人的劳动强度。常见的高效化夹具有自动化夹具、 高速化夹具和具有夹紧力装置的夹具等。例如，在铣床上使用电动虎钳装夹 工件，效率可提高5倍左右；在车床上使用高速三爪自定心卡盘，可保证卡 爪在试验转速为9000r/min的条件下仍能牢固地夹紧工件，从而使切削速度 大幅度提高。目前，除了在生产流水线、自动线配置相应的高效、自动化夹 具外，在数控机床上，尤其在加工中心上出现了各种自动装夹工件的夹具以 及自动更换夹具的装置，充分发挥了数控机床的效率。
正确位置的机床附属装置。
工装夹具培训
11
第一节 机床夹具的作用及其组成
我们仅以机械加工过程中与机床有关的夹具做一些介绍
工装夹具培训
12
1、机床夹具的定义
用于装夹工件的工艺装备就称为机床夹具
也就是说，在机床上用以正确确定工件的位置（定位），并可靠而 迅速地将工件夹紧的机床附加装置被称为机床夹具（加紧）
主讲：周 飞
工装夹具培训
2
培训达成目标
• 考试合格 • 课堂提问过关 • 会正确使用各种夹具及机床附件
工装夹具培训
3
机床夹具的现状及发展方向
• 夹具最早出现在18世纪后期。随着科学技术的不断进步，夹具已从一种辅助 工具发展成为门类齐全的工艺装备。
• 机床夹具的现状
国际生产研究协会的统计表明，目前中、小批多品种生产的工件品种 已占工件种类总数的85％左右。现代生产要求企业所制造的产品品种经常更 新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传 统的专用夹具，一般在具有中等生产能力的工厂里，约拥有数千甚至近万套 专用夹具；另一方面，在多品种生产的企业中，每隔3~4年就要更新50~80 ％左右专用夹具，而夹具的实际磨损量仅为10~20％左右。
三维柔性组合夹具使用说明书
三维柔性组合夹具使用说明书上海韦戈技术工程有限公司Shanghai Welding & Cutting Engineering Co. , Ltd.目录：1. 概述2. 产品介绍3. 应用介绍4. 日常维护1.概述德国（Demmeler）戴美乐公司经过多年的研制，创造了一种新型的孔系夹紧系统---三维柔性组合夹具，用于焊接、机械加工和检测工件。
它以带有网格孔和标尺的五个工作面的工作台为基础，配备各种用于定位的标准模块，通过快速销栓连接，对于各种形状的工件进行快速、精确的装夹，保证焊接或加工的工件达到很高的精度。
它代替了传统的专用工装，使用户缩短大量的设计、制造时间，并且可以反复使用，节约研制和生产成本。
戴美乐三维柔性组合夹具目前在世界上已超过10000家用户；在中国，有80多家用户、超过300套夹具正在使用。
它被广泛应用于：钢结构、各种车辆车身制造、白行车摩托车制造、工程机械、框架和箱体、压力容器、机器人焊接、饭金加工、金属家具、设备装配、工业管道（法兰）、检测系统……2.产品介绍德国戴美乐公司在承接客户变化多样的钢结构的生产过程中，运用组合夹具的设计思想，开发出组合式三维焊接组合夹具系统。
几十年的发展，该产品已经成为钢结构、基础件以及一切焊接件加工中不可或缺的工具，用于定位和夹紧。
戴美乐三维焊接组合夹具系统是一种平面孔系夹紧系统，有D28和D16两种系列。
它以多种形式的工作台为基础，配备多种形状、多种规格的标准结构模块，相互间用它特有的专利产品一一定位连接销拴连接，在工作台上需要焊接和装配的工件用带补偿的形式多样的专用手动夹紧器夹紧。
根据需要，也可以配备液压、气动、链型等多种形式的夹紧方式。
（1）工作台面工作台的五个工作面都有100x100 mm （D28系列）或50x50mm （D16系列）的带有网格标注的孔。
其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的，保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。
《工装夹具培训》课件
汇报人：PPT
CONTENTS
添加目录标题
工装夹具概述
工装夹具设计
工装夹具制造 与调试
工装夹具应用 与案例分析
工装夹具维护 与保养
PART ONE
PART TWO
工装夹具：用 于固定、支撑 和定位工件的
装置
作用：提高生 产效率，保证 加工精度，降 低劳动强度， 提高产品质量
案例总结：总结案例分析与实践经验分享的要点，帮助用户更好地理解和应用工 装夹具
PART SIX
定期检查：定期检查工装夹具的磨损情况，及时更换磨损严重的部件 清洁保养：ቤተ መጻሕፍቲ ባይዱ期清洁工装夹具，保持清洁，防止灰尘和污垢影响工装夹具的性能 润滑保养：定期给工装夹具的传动部件和滑动部件添加润滑油，保持润滑，减少磨损 定期校准：定期校准工装夹具的精度，确保工装夹具的精度和性能稳定
航空航天： 用于航空 航天零部 件的生产、 装配、检 测等
医疗设备： 用于医疗 设备的生 产、装配、 检测等
建筑工程： 用于建筑 工程的施 工、检测 等
案例分析：介绍实际应用中的工装夹具案例，分析其优缺点及适用场景
实践经验分享：分享工装夹具在实际应用中的经验和技巧，提高工作效率和质量
常见问题及解决方案：介绍工装夹具应用中常见的问题及解决方案，帮助用户解 决实际问题
应用领域：机 械加工、汽车 制造、航空航
天等
设计原则：安 全、高效、经
济、环保
按照功能分类：定位夹具、夹紧夹具、导向夹具等 按照结构分类：固定式、可调式、组合式等 特点：精度高、稳定性好、通用性强、操作方便等 应用领域：机械加工、汽车制造、电子设备制造等
工装夹具重点培训
工装夹具重点培训标题：工装夹具重点培训一、引言工装夹具作为机械加工过程中不可或缺的辅助工具，对于提高生产效率、保证产品质量具有重要意义。
为了提升员工对工装夹具的认识和应用能力，特举办本次工装夹具重点培训。
本文将围绕工装夹具的基本概念、分类、选用原则、使用与维护等方面进行详细阐述，以期提高员工在实际生产中的操作技能。
二、工装夹具基本概念及分类1. 基本概念工装夹具是指在机械加工过程中，用来迅速、准确地安装和定位工件、刀具、量具和辅具的一种装置。
工装夹具的主要作用是保证工件在加工过程中的位置精度和稳定性，提高生产效率，降低劳动强度。
2. 分类（1）通用工装夹具：适用于多种工件和多种机床的工装夹具，如卡盘、虎钳等。
（2）专用工装夹具：针对特定工件和特定工序设计的工装夹具，如定位销、夹具等。
（3）组合工装夹具：由多个通用或专用工装夹具组合而成的工装夹具，可根据需要进行组合和调整。
三、工装夹具的选用原则1. 确保加工精度：工装夹具应具有较高的定位精度和稳定性，以保证工件在加工过程中的位置精度。
2. 提高生产效率：工装夹具应具有快速装夹、调整方便的特点，以缩短辅助时间，提高生产效率。
3. 降低劳动强度：工装夹具应减轻操作者的劳动强度，提高劳动条件。
4. 节约成本：在满足使用要求的前提下，尽量选用结构简单、制造成本较低的工装夹具。
5. 安全可靠：工装夹具应具有良好的安全性能，防止在使用过程中发生意外事故。
四、工装夹具的使用与维护1. 使用（1）认真阅读工装夹具的使用说明书，了解其结构、性能、调整方法及注意事项。
（2）根据工件和加工要求，选用合适的工装夹具，并按照要求进行安装和调整。
（3）使用过程中，注意观察工装夹具的运行状况，发现问题及时处理。
2. 维护（1）定期检查工装夹具的磨损情况，及时更换磨损严重的零部件。
（2）保持工装夹具的清洁，防止灰尘、油污等杂质进入内部。
（3）对工装夹具进行定期润滑，保证运动部件的灵活性。

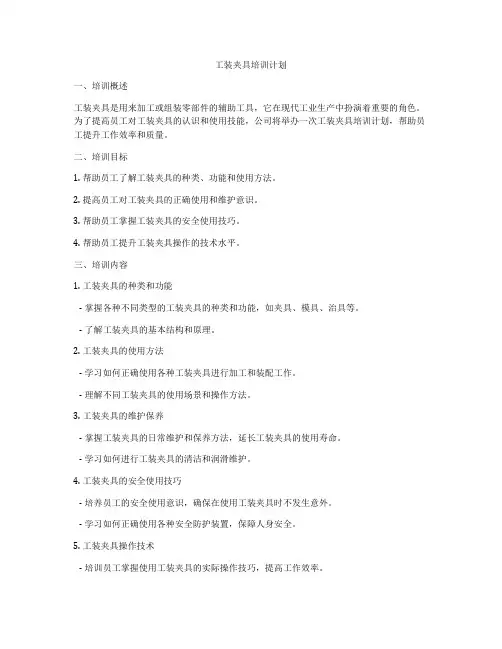

工装夹具培训计划
工装夹具培训计划一、培训概述工装夹具是用来加工或组装零部件的辅助工具，它在现代工业生产中扮演着重要的角色。
为了提高员工对工装夹具的认识和使用技能，公司将举办一次工装夹具培训计划，帮助员工提升工作效率和质量。
二、培训目标1. 帮助员工了解工装夹具的种类、功能和使用方法。
2. 提高员工对工装夹具的正确使用和维护意识。
3. 帮助员工掌握工装夹具的安全使用技巧。
4. 帮助员工提升工装夹具操作的技术水平。
三、培训内容1. 工装夹具的种类和功能- 掌握各种不同类型的工装夹具的种类和功能，如夹具、模具、治具等。
- 了解工装夹具的基本结构和原理。
2. 工装夹具的使用方法- 学习如何正确使用各种工装夹具进行加工和装配工作。
- 理解不同工装夹具的使用场景和操作方法。
3. 工装夹具的维护保养- 掌握工装夹具的日常维护和保养方法，延长工装夹具的使用寿命。
- 学习如何进行工装夹具的清洁和润滑维护。
4. 工装夹具的安全使用技巧- 培养员工的安全使用意识，确保在使用工装夹具时不发生意外。
- 学习如何正确使用各种安全防护装置，保障人身安全。
5. 工装夹具操作技术- 培训员工掌握使用工装夹具的实际操作技巧，提高工作效率。
- 学习如何解决在使用工装夹具时可能遇到的常见问题。
四、培训方式1. 理论课程- 通过讲解、演示等形式，传授工装夹具的相关理论知识和使用技巧。
2. 实践操作- 安排员工进行实际操作，亲自体验使用各种工装夹具。
- 指导员工进行实际工艺操作，并及时纠正错误，提高操作技能。
3. 现场培训- 到实际的工作现场进行培训，让员工在真实的工作环境中学习和实践。
五、培训时间和地点1. 培训时间：计划公司内部培训，培训时间为一周，每天安排4小时的培训时间。
2. 培训地点：公司内部培训室和实际工作现场。
六、培训考核1. 考核方式：结合理论知识和实际操作，进行笔试和实际操作考核。
2. 考核内容：包括对工装夹具种类和功能的了解、实际操作技能的掌握、安全使用意识等方面的考核。
工装夹具培训(整理)-2024鲜版
学员心得体会分享交流
1 2
加深了对工装夹具的认识 通过培训，学员们对工装夹具有了更深入的了解， 认识到工装夹具在机械制造中的重要作用。
提高了工装夹具设计能力 学员们掌握了工装夹具设计的基本原理和方法， 能够独立进行简单的工装夹具设计。
3
熟悉了工装夹具制造工艺 学员们了解了工装夹具的制造工艺和装配工艺， 对机械制造过程有了更全面的认识。
提高生产效率的改进措施
选用高效、稳定的工 装夹具，提高生产效 率和产品质量。
加强员工培训，提高 员工对工装夹具的熟 练度和操作技能。
2024/3/28
定期对工装夹具进行 维护和保养，确保其 良好状态和精度。
21
降低成本和损耗的策略探讨
选用性价比高的工装夹具，降低采购成本。
实施工装夹具的标准化管理，减少非标件的使用和库存。
强度计算
对工装夹具进行强度计算，包括静强度、疲劳强度和冲击强度等，确保其在使用过 程中不会发生破坏或失效。同时，还需考虑工装夹具的耐磨性、耐腐蚀性等性能要 求。
10
03
工装夹具制造工艺及质量 控制
2024/3/28
11
制造工艺流程简介
原材料准备
按照设计要求准备相应的原材 料，并进行必要的预处理。
6
02
工装夹具设计原理与方法
2024/3/28
7
设计原则与步骤
设计原则
确保工装夹具满足产品定位、加工精 度、稳定性和经济性等要求。
设计步骤
明确设计任务与要求、进行产品分析、 确定定位方案、设计夹紧机构、绘制工 装夹具总图、进行强度校核与优化。
2024/3/28
8
结构分析与优化
2024/3/28
组合焊件焊接操作技能培训PPT课件
—焊工工艺与技能训练
组合焊件需用焊条电弧焊完成焊接，它包含了平焊、 立焊、横焊、仰焊及固定管焊、固定管板焊等操作，属 于焊接技能的复合训练内容。
组合焊件
一、焊接应力与变形 金属结构在焊接过程中产生的焊接应力和焊接变形，如 果得不到合理的控制，就会使焊接产品质量下降，严重时 还会出现裂纹，甚至产品报废。
二、焊接残余应力
1. 按造成焊接残余应力的原因分类 (1) 温度应力 (热应力) (2) 相变应力
2. 按焊接残余应力的作用方向分类 (1) 纵向应力 (2) 横向应力
3. 按焊接残余应力在空间的方向分类 (1) 单向应力 (2) 双向应力 (平面应力) (3) 三向应力 (体积应力)
三、焊接残余变形 1. 焊接残余变形分类及产生原因 焊件在焊后除了产生一定的焊接残余应力外，还产 生一定的残余变形。
门形梁的装焊顺序 1、2、3—焊缝顺序
(2) 采取合理的焊接顺序 1) 对称焊缝 2) 不对称焊缝 如果焊接结构的焊缝是不对称布置的，焊接顺序为： 先焊焊缝少的一侧，后焊焊缝多的一侧，使后焊的焊缝产 生的变形足以抵消先前的变形，以使总体变形减小。
压型上模的结构、焊接变形与焊接顺序 a) 压型上模的结构 b) 上拱变形 c) 焊接焊缝少的一侧
变形的基本形式
整体变形
a) 纵、横向变形 b) 弯曲变形 ( f 为挠度)
c) 扭曲变形
局部变形
a) 对接焊缝的角变形 b) 角焊缝的角变形
c) 波浪变形
弯曲变形的度量
焊缝纵向收缩造成的弯曲变形 a) 板的弯曲变形 b) T形梁的弯曲变形
焊缝横向收缩造成的弯曲变形
薄板焊接的波浪变形
a) 纵向、 横向压应力的作用 b) 角变形
工装夹具培训(13)(二)(2024)
引言概述：工装夹具培训是指通过培训员工，使其掌握并熟练运用各种工装夹具的知识和技能，以提高工作效率和精确度。
工装夹具是在制造、装配和维修过程中使用的专用设备，对于提高产品质量和生产效率起着至关重要的作用。
本文将从五个大点出发，详细阐述工装夹具培训的重要性和方法。
正文：一、工装夹具的知识和技能培训1.了解工装夹具的基本概念和种类：工装夹具包括模具、夹具、刀具等，了解每种工装夹具的特点和适用范围，以便正确选择和使用。
2.学习工装夹具的组成和构造：工装夹具由各种零部件组成，学习如何正确组装和拆卸工装夹具，以便保证其正常运行。
3.熟悉工装夹具的使用和维护方法：学习如何正确使用工装夹具，包括装夹对象、操作方式、安全注意事项等，同时了解工装夹具的日常维护方法，以延长其使用寿命。
二、工装夹具安全培训1.了解工装夹具的安全规范：学习工装夹具的使用限制和安全规范，避免在使用过程中发生意外事故。
2.学习工装夹具的安全操作技巧：掌握如何正确操作和调整工装夹具，避免人员伤害和设备损坏。
3.学习工装夹具的紧急故障处理：学习如何处理工装夹具的紧急故障，包括停止使用、处理故障和报修等步骤，以维护工作场所的安全。
三、工装夹具的维修和保养培训1.了解常见故障和维修方法：学习常见工装夹具的故障原因和维修方法，以便快速解决故障，减少停机时间。
2.学习工装夹具的定期保养：了解工装夹具的定期保养方式和周期，包括清洁、润滑、更换零部件等，以确保其正常运行。
3.学习预防性维护措施：了解如何通过定期检查和维护，预防工装夹具出现故障，减少因故障而带来的损失和影响。
四、工装夹具的质量控制培训1.了解工装夹具的精确度要求：学习不同工装夹具的精确度要求，以确保产品的质量和准确性。
2.学习工装夹具的校准和调整：了解如何对工装夹具进行校准和调整，以保证其与标准值的一致性。
3.学习工装夹具的质量检验方法：学习如何对使用工装夹具的产品进行质量检验，以发现和解决潜在的问题。
工装夹具培训课件
工装夹具培训课件一、教学内容本节课的教学内容来自于教材的第四章第一节，主要内容包括：工装夹具的定义、分类、作用以及常用的几种工装夹具。
其中，工装夹具的定义是指用来固定工件，保证加工精度和效率的装置；工装夹具的分类包括固定夹具、可调节夹具、回转夹具等；工装夹具的作用是保证加工精度、提高加工效率、保证安全生产；常用的几种工装夹具包括平口钳、斜口钳、虎钳等。
二、教学目标1. 让学生了解工装夹具的定义、分类、作用以及常用的几种工装夹具。
2. 培养学生正确使用工装夹具的能力。
3. 培养学生对机械加工行业的兴趣和认识。
三、教学难点与重点重点：工装夹具的定义、分类、作用以及常用的几种工装夹具。
难点：工装夹具的正确使用方法。
四、教具与学具准备教具：多媒体课件、工装夹具实物或模型。
学具：笔记本、笔。
五、教学过程1. 实践情景引入：让学生观察工厂中的机床，引导学生思考机床加工过程中工装夹具的作用。
2. 讲解工装夹具的定义、分类、作用以及常用的几种工装夹具。
3. 演示工装夹具的正确使用方法，并让学生进行实际操作，指导并纠正学生的操作错误。
4. 举例讲解工装夹具在实际加工中的应用，让学生理解工装夹具的重要性。
5. 随堂练习：让学生设计一个简单的工装夹具，并说明其作用。
6. 板书设计：工装夹具的定义、分类、作用以及常用的几种工装夹具。
7. 作业设计：（1）请简述工装夹具的定义、分类、作用。
（2）列举你认为常用的几种工装夹具，并说明其特点。
（3）设计一个简单的工装夹具，并说明其作用。
八、课后反思及拓展延伸本节课通过引入实践情景，让学生了解工装夹具在机床加工中的重要作用。
通过讲解和演示，使学生掌握工装夹具的正确使用方法，并能够运用所学知识设计简单的工装夹具。
课后，学生可以通过查阅资料，深入了解工装夹具的种类和应用，提高自己的实践能力。
在今后的教学中，我将继续关注学生的学习情况，针对性地进行教学，提高学生的综合素质。
重点和难点解析一、教学内容本节课的教学内容主要涉及工装夹具的定义、分类、作用以及常用的几种工装夹具。
焊接工装夹具培训
焊接工装夹具培训您的姓名： [填空题] *_________________________________一、单选题（每题5分总分共50分）1、工装泛指（）装备，指制造过程中工具的总称。
[单选题] *A、工具、B、辅具C、工艺(正确答案)D、工装2、用以装夹工件（或引导刀具）的装置叫（）。
[单选题] *A、辅具B、夹具(正确答案)C、检具D、模具3、（）用以限定生产对象的形状和尺寸的装置。
[单选题] *A、模具(正确答案)B、辅具C、检具D、夹具4、机械制造中使用的（）基本上都用于切削金属材料，所以“刀具”一词一般就理解为金属切削刀具 [单选题] *A、刀具。
(正确答案)B、工具C、辅具D、夹具5、（）用以在工作地或仓库中存放生产对象或工具的各装置。
[单选题] *A、货架B、料架C、夹具D、工位器具(正确答案)6、生产中检验所用的器具是（）。
[单选题] *A、检具(正确答案)B、夹具C、模具D、辅具7、在汽车车身的装配焊接过程中，为了各工件的定位和夹紧而使用的一种定位和夹紧的工位机械装置称为（）。
[单选题] *A、工装B、辅具、C、焊接夹具(正确答案)D、工位器具8、焊接夹具定位面的精度为（）。
[单选题] *A、±0.1mm、B、±0.2mm、(正确答案)C、±0.3mm、D、±0.2mm9、焊接夹具定位销的精度为（）。
[单选题] *A、±0.1mm、(正确答案)B、±0.2mm、C、±0.3mm、D、±0.2mm10、夹紧力的数目要保证工件的定位基准面与定位元件紧密接触及工件与工件搭接处紧密接触，对于每一个（），一般都应有夹紧力。
[单选题] *A、定位销B、定位部位(正确答案)C、工件D、定位元件二、多选题（每题5分总分共50分）1、工位器具的种类:（）、（）、（）、（）、（）、（）。
*A、料架(正确答案)B、料车(正确答案)C、料盒(正确答案)E、工作台(正确答案)F、柜子(正确答案)2、工装分（）、（）、（）。
三维柔性焊接工装技术介绍
三维柔性组合焊接工装系统提供系统的焊接工装解决思路提供高效的焊接工装解决方案提供高品质的焊接工装产品提供专业的焊接工装设计方案简介培训人：李修进www.3ddc c 深圳市鼎盛天科技有限公司www.3dd前言随着制造业的发展，人们对产品的工艺要求越来越高，传统的工艺方法已经不能满足现在制造业的需求。
这就对工装夹具提出了一个更高的要求，传统的单一、专用工装已经不能适应和满足现在新产品新工艺快速的变化。
为适应这一变化需求，深圳市鼎盛天科技有限公司以其自身强大的开发设计能力推出一整套系统的解决焊接工装问题方案，并已经被广泛地应用于机械、加工制造、轨道交通、汽车制造、摩托车、电动车、钣金加工、机箱机柜和管道容器等行业。
一、能为客户提供系统的焊接工装解决思路二、能为客户提供高效的焊接工装解决方案三、能为客户提供高品质的焊接工装产品四、能为客户提供专业的焊接工装设计方案在机械加工，产品检验，装配和焊接等生产工艺过程中要使用大量工装以保证零件和产品的质量，并提高生产效率，如果用传统的专用工装，需要大量的金钱投入并需制作数量庞大工装，且随着产品的改变这些工装也随着一并被废弃，这样便浪费了大量的制造成本。
深圳市鼎盛天科技有限公司为解决这一系列的问题推出了“三维柔性组合焊接工装系统夹具”，并能对焊接产品从研发试产到大批量生产提供全方位的技术服务。
三维柔性焊接工装系统：这是一套预先制作好的标准化、系统化、通用化的模块，所有模块的连接、固定和压紧都是以孔定位加上锁销的方式出现，模块与模块之间可以根据工件的尺寸变化而调整，整个一套夹具的组合可以实现三维空间的结合，因为这套夹具用在焊接产品上最为理想，所以称作三维柔性组合焊接工装夹具。
三维柔性组合焊接工装系统的组成：该系统是一种孔隙夹具系统，有D28（孔径￠28mm）和D16（孔径￠16mm）两个系列。
如图1所示，它以带网格图1孔的工作台为基础，配备各种功能模块，相互之间用PC销栓连接，采用带补偿的螺栓夹紧器夹紧被焊工件。
工装夹具培训PPT课件
-
2
培训达成目标
考试合格 课堂提问过关 会正确使用各种夹具及机床附件
-
3
机床夹具的现状及发展方向
夹具最早出现在18世纪后期。随着科学技术的不断进步， 夹具已从一种辅助工具发展成为门类齐全的工艺装备。
机床夹具的现状 国际生产研究协会的统计表明，目前中、小批多品
种生产的工件品种已占工件种类总数的85％左右。现代 生产要求企业所制造的产品品种经常更新换代，以适应 市场的需求与竞争。然而，一般企业都仍习惯于大量采 用传统的专用夹具，一般在具有中等生产能力的工厂里， 约拥有数千甚至近万套专用夹具；另一方面，在多品种 生产的企业中，每隔3~4年就要更新50~80％左右专用 夹具，而夹具的实际磨损量仅为10~20％左右。
A 结构
-
49
4、工件以外圆柱面定位
2）V形块
-
50
C： V形块的特点
V形块定位外圆时的定位误差分析计算
do
DW JBJW
'
O1 oC
O22''
dmin dmax
-
51
C： V形块的特点
V形块对外圆柱面定位，形式上是支承定 位（V形块两斜面于外圆柱面接触），但 其实质是定心定位。
V形块能起对中作用，即工件轴心必处于 V形块两斜面的对称中心平面之上
-
4
机床夹具的现状及发展方向
特别是近年来，数控机床、加工中心、成组技术、柔性 制造系统（FMS）等新加工技术的应用，对机床夹具提 出了如下新的要求：
1）能迅速而方便地装备新产品的投产，以缩短生产准备 周期，降低生产成本；
2）能装夹一组具有相似性特征的工件； 3）能适用于精密加工的高精度机床夹具； 4）能适用于各种现代化制造技术的新型机床夹具； 5）采用以液压站等为动力源的高效夹紧装置，以进一步
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台面的支承脚有标准型、带刹万向轮型脚、固定 型、框架结构型和液压升降型等，以适应各种不 同的需要。
学习改变命运,知 识创造未来
外六角锁紧销
n 锁紧作用 n 主要用于固定的位置使用
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
常州三拓焊接设备有限公司
6）其它附件及辅助工具 n 调高器：
高度调节器调节行 程为75～95mm
n 肘节夹具固定盘：
快速夹具的安装定位压紧
学习改变命运,知 识创造未来
肘节固定盘
偏心孔肘节固定盘
所以在工艺装备方面，必须改革其狭隘的专用性需要寻求 一种成本低、制造周期短、又能适应不断变化差的产品对
学识习创改造变未命来运,象知 的一种先进夹具，使之适合三新维柔的性组生合焊产接工特装夹点具内需部培要训资。
二、夹具的发展方向
夹具装备实现“三化”就是标准化、系列化、 通用化，简化设计工作，平板、定位件、压 紧件及锁紧件均可预先制造好，这样就可加 快夹具的准备工作，大大的缩短了新产品的 生产准备周期。
U型方箱
三维柔性组合焊L接型工装方夹箱具内部培训资
n 方箱的应用
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
支撑角铁：
准确定位或辅助附件的 压紧或定位
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
角度器：
根据刻度精确定位 0至225度的任意角度
学习改变命运,知 识创造未来
经三化的平板与各种元件，都经过生产实践 的验证结构合理、可靠具有完全的互换性， 定位准确、压紧快速、拆卸方便灵活多变能 适应各种需要。
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
三、产品介绍：Байду номын сангаас
三拓公司在自身承接客户变化多样的结构 件的生产过程中，应用组合夹具的设计思 想，开发出了组合式三维焊接工装，并逐 渐从满足自我的使用到供应给各行各业的 用户。
可调肘节固定盘
三维柔性组合焊接工装夹具内部培训资
常州三拓焊接设备有限公司
n 压垫：
通配压紧件使用，可根据 工作要求使用不同材料。 如尼龙、AL等。
n 压紧桥：
通配压紧件使用
学习改变命运,知 识创造未来
两点压紧桥
三点压紧桥
三维柔性组合焊接工装夹具内部培训资
常州三拓焊接设备有限公司
n 多用途支模板：
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
三维柔性组合焊接工装夹具内部培训资
5）锁紧件 锁紧件：快速锁紧销、内六角锁紧销 外六角锁紧销
快速锁紧销
n 锁紧作用 n 主要作用于常拆卸的位置使用
学习改变命运,知 识创造未来
带手柄
三维柔性组合焊接工装夹具内部培训资
常州三拓焊接设备有限公司
内六角锁紧销
n 锁紧作用 n 主要用于固定的位置使用
三维柔性组合焊接工装 夹具内部培训资
学习改变命运,知 识创造未来
2021年3月3日星期三
一、现代生产的特点
随差科学技术的不断发展，机械工业生产形势发生了显著 的变化，多品种小批量的生产占了很大优势，这也说明了 我们的产品在不断的更新换代，往往一种产品持续生产二 至三年便被新的产品所取代，这样原来的传统生产准备工 作，用一道工序或者一种产品配一套专用夹具的生产方式 ，极不适应这种生产特点，主要表现在： 小批量生产采用专用工装不经济，花费大量人力、物 力，产品成本高，它的使用模式：设计——制造—— 使用——报废 传统的生产技术准备工作、设计制造专用夹具，需要 较长的准备时间，赶不上产品上市的需要。 由于产品更新快，专用装备易造成积压特别是多品种 多种夹具，暂时不生产时，占用场地，造成不必要的 浪费。
200mm 350mm 标准型 620mm
带刹万向轮型
学习改变命运,知 识创造未来
框架结构型
固定型
液压升降型
三维柔性组合焊接工装夹具内部培训资
2）支承件 支承件：方箱、支承角铁、角度器、 角型连接块
方箱：分为U型方箱及L型方箱用于高度
定位或平台拓展及其它附件的定 位或压紧
学习改变命运,知 识创造未来
柔性三维孔系焊接工艺装备广泛应用于各 类钢结构、工程机械制造、压力容器、建 筑框架、汽车工业、自行车(摩托车)制造、 钣金加工、金属家具、工业管道(法兰)、机 器人技术以及设备装配和检测设备等。
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
1、柔性三维孔系焊接工艺装备特点
1） 模块化：所有组件分门别类，进行了标准化 和系列化，互相匹配。选用最少的模块，就可以 实现各种快速定位和夹紧的功能。
5） 三维立体设计：模块中的方箱、角铁、角尺 可用于向三维空间拼接，便于生产各类立体构件 。
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
2、柔性三维孔系焊接工艺装备 附件分类
1）基础件
工作平台：按孔径分为：D16、D28系列 按材料及工艺分为：铸件、钢件
按结构分为：二维平台、三维平台
3） 高精度：工作台面和各种功能模块上每隔50 或100mm配套的D16或D28的圆孔，任意孔的 孔间距尺寸公差小于0.05mm，这种精度将会反 映在用户所加工的产品中。所以，也有用户将此 工作台用作检具的基准平台。
4） 专利设计：各功能模块中有不少是专利产品 ，如模块间连接采用的销栓，为防止工件在夹紧 过程中移位而特殊设计的带补偿的弹性夹具等。
工作平面带系统孔，提供了多 种的可能性常用尺寸，使系统 使用更方便。
n 起吊环：
n 工作台移动时起吊用 n 最大起吊重量为：2T
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
常州三拓焊接设备有限公司
n 接地器：
在工作台上从事焊接作业时， 工件可靠接地，保护工作台。
n 附件推车：
成套工具可按系列排放， 取放时一目了然，方便使用。
准确调整定位位置或高度
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
V型定位块：
用于管架类工件的定位
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
4）压紧件 压紧件：可伸缩压紧件、固定式压紧件 45度压紧件、垂直式夹具、 水平推式夹具
可伸缩压紧件
n 夹紧方向同插入方向为180° n 上下、左右调节范围约220 mm
2） 柔性化：拼装方式多样，用户只要充分发挥 想象力，几乎可达到任何专用夹具同样的定位和 夹紧功能。拼装快速，装拆方便；工作台面可以 根据工件形状、大小进行拼装组合。台面上的刻 度和模块尺寸的设计，使操作工人不用量具就可 以根据工件尺寸迅速搭出所需要的工装。
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
三维柔性组合焊接工装夹具内部培训资
角型连接块：
90度直角连接模块 或钢管定位
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
3）定位件 定位件：定位平尺、定位角尺、 V型定位块
定位平尺：准确调整定位位置
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
定位角尺
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
固定式压紧件
n 弹性补偿插入棒夹紧时的偏转 n 夹紧方向同插入方向为180° n 标准夹紧高度约300mm，但
更换插入棒的长度可增加到 500mm 悬臂长度150mm
45度压紧件
n 夹紧方向同插入方向为45° n 上下、左右调节范围约220mm
三维柔性组合焊接工装夹具内部培训资
三维铸件平台
学习改变命运,知 识创造未来
密集的网状结构可有效防止变形
三维柔性组合焊接工装夹具内部培训资
三维钢件平台
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
二维工作平台
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
工作台面的支承类型
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
垂直式夹具（带底盘）
适用于28mm系统孔，带有 O形圈，底盘表面发黑处理
水平推式夹具（带底盘）
适用于28mm系统孔，带有 O形圈，底盘表面发黑处理
学习改变命运,知 识创造未来
三维柔性组合焊接工装夹具内部培训资
压紧件应用
学习改变命运,知 识创造未来
