电池电量指示电路图(简单易用)
各种充电电路
![各种充电电路](https://img.taocdn.com/s3/m/ca7572d5d15abe23492f4d07.png)
6v电瓶多功能充电器电路图“千里眼”充电器电路如图所示。
其中单向晶闸管VS1为电瓶GB的充电电流管,VS2为电瓶充电时作切断充电电流之用。
当接通电源充电时,继电器K动作,触点3与触点2接通,VS1的触发端从R1和VD4取得触发电压而导通,整流电流通过VS1向电瓶GB充电。
当电瓶GB充电到设定的电压时(例如7.2V),VS2导通,导致VS1触发端A点电位大大低于VS2的阴极电位,VS1截止,电瓶GB 停止充电。
发光管LED作充电显示用,电瓶充电停止、VS2导通时,LED熄灭。
6V指示灯HL作~220V停电指示用。
四路单节电池独立充电全自动充电器电路图采用10小时恒流充电,使用较为方便,电路如图所示。
市电经变压器T次级降压后,一路由VD1整流,R1、C1滤波,VD4稳压后,经R2、C2二次滤波输出4.6V稳定电压,供四路控制电路用;另一路由VD2整流后提供四路半波脉冲电流供充电用。
图中只画出其中一路控制电路,其余三路均相同。
控制集成块用四比较器LM339,其同相输入端为1.46V的稳定电压,它是由R3、电源指示发光二极管LED1上得到的1.9V稳定电压经R4、R5分压通过R12提供的;比较器的反相输入端反映的是被充电电池的变化电压,由于比较器输入端不消耗电流,因此R9、R12上无压降,比较器能够真实地反映被比较电压的大小。
当被充电电池电压较低时,同相输入端电位高,控制V1管导通,形成充电回路。
同时充电指示发光二极管LED2点亮;当被充电电池电压达到1.46V时,比较器输出低电位,V1截止,充电回路切断,此时电池电压开始回落,由于有VD3、R11支路的影响,比较器有一定的回差,这样可以避免比较器出现振荡状态。
只有电池电压回落较大时,比较器才又输出高电位使V1导通,恢复充电。
这样电池处于间歇充电状态,LED2出现闪烁,随着被充电电池电量的增加,间歇时间越来越长,LED2闪烁的频率越来越低,最后保持在长时间熄灭状态时表示电量已充足。
超详细的常见电源电路图及原理讲解!赶紧收藏
![超详细的常见电源电路图及原理讲解!赶紧收藏](https://img.taocdn.com/s3/m/aae433e7760bf78a6529647d27284b73f242368d.png)
超详细的常见电源电路图及原理讲解!赶紧收藏用电路元件符号表示电路连接的图,叫电路图。
电路图是人们为研究、工程规划的需要,用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图,可以得知组件间的工作原理,为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一,本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料,为工程师提供最新鲜的电路图参考资料,超全超详细,只能帮你到这了!一、稳压电源1、3~25V电压可调稳压电路图此稳压电源可调范围在3.5V~25V之间任意调节,输出电流大,并采用可调稳压管式电路,从而得到满意平稳的输出电压。
工作原理:经整流滤波后直流电压由R1提供给调整管的基极,使调整管导通,在V1导通时电压经过RP、R2使V2导通,接着V3也导通,这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。
调节RP,可得到平稳的输出电压,R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择:变压器T选用80W~100W,输入AC220V,输出双绕组AC28V。
FU1选用1A,FU2选用3A~5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器,阻值为250K~330K,C1选用3300µF/35V电解电容,C2、C3选用0.1µF独石电容,C4选用470µF/35V电解电容。
R1选用180~220Ω/0.1W~1W,R2、R4、R5选用10KΩ、1/8W。
V1选用2N3055,V2选用3DG180或2SC3953,V3选用3CG12或3CG80。
2、10A3~15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源,下面介绍一款直流电压从3V到15V连续可调的稳压电源,最大电流可达10A,该电路用了具有温度补偿特性的,高精度的标准电压源集成电路TL431,使稳压精度更高,如果没有特殊要求,基本能满足正常维修使用,电路见下图。

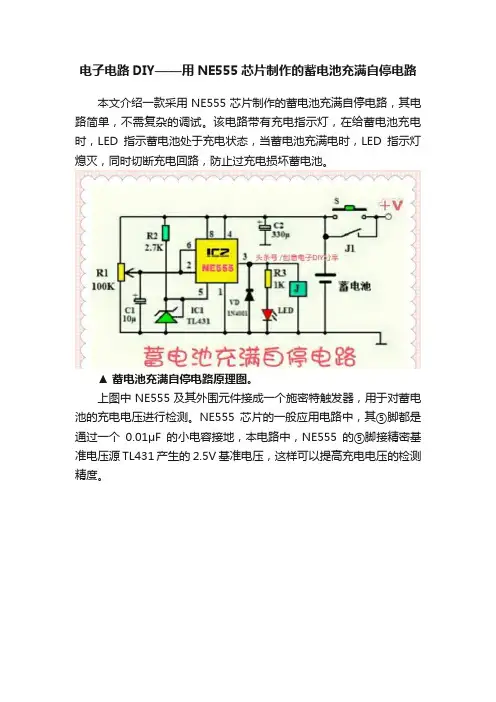

电子电路DIY——用NE555芯片制作的蓄电池充满自停电路
![电子电路DIY——用NE555芯片制作的蓄电池充满自停电路](https://img.taocdn.com/s3/m/171786cc77a20029bd64783e0912a21614797fe5.png)
电子电路DIY——用NE555芯片制作的蓄电池充满自停电路本文介绍一款采用NE555芯片制作的蓄电池充满自停电路,其电路简单,不需复杂的调试。
该电路带有充电指示灯,在给蓄电池充电时,LED指示蓄电池处于充电状态,当蓄电池充满电时,LED指示灯熄灭,同时切断充电回路,防止过充电损坏蓄电池。
▲蓄电池充满自停电路原理图。
上图中NE555及其外围元件接成一个施密特触发器,用于对蓄电池的充电电压进行检测。
NE555芯片的一般应用电路中,其⑤脚都是通过一个0.01μF的小电容接地,本电路中,NE555的⑤脚接精密基准电压源TL431产生的2.5V基准电压,这样可以提高充电电压的检测精度。
▲ TO-92封装的TL431的引脚排列。
电路中,NE555的②⑥脚直接相连接成一个施密特触发器,其上限阈值电压为2.5V(即TL431的稳定电压),下限阈值电压为1.25V,回差电压亦为1.25V。
图中的S为大电流的微动开关。
按下S,整个电路得电工作,由于刚接通电源时,C1两端电压为0,故NE555的②⑥脚为低电平,其输出端③脚输出为高电平,继电器J得电工作,其常开触点闭合,蓄电池开始充电(图中的+V为充电器的输出电压)。
LED为充电指示灯,在蓄电池充电期间,LED一直点亮。
当蓄电池充满电时,NE555的②⑥脚电压>2.5V,此时NE555的③脚输出为低电平,继电器失电停止工作,蓄电池停止充电,同时LED熄灭。
蓄电池的充满电压可由电阻R1调整,改变其阻值即可使电路在所需的电压下自动停止充电。
▲双列直插封装的NE555时基电路。
▲ 继电器的外形。
由于双极型NE555芯片的工作电压范围为4.5~15V,故本电路适合给6V或12V的蓄电池充电,若用于给24V的蓄电池充电,可以用7812给NE555电路供电。
锂电池简易充电电路
![锂电池简易充电电路](https://img.taocdn.com/s3/m/505657ba1a37f111f1855b38.png)
六、简易充电电路:
现在有不少商家出售不带充电板的单节锂电池。
其性能优越,价格低廉,可用于自制产品及锂电池组的维修代换,因而深受广大电子爱好者喜爱。
有兴趣的读者可参照图二制作一块充电板。
其原理是:采用恒定电压给电池充电,确保不会过充。
输入直流电压高于所充电池电压3伏即可。
R1、Q1、W1、TL431组成精密可调稳压电路,Q2、W2、R2构成可调恒流电路,Q3、R3、R4、R5、LED为充电指示电路。
随着被充电池电压的上升,充电电流将逐渐减小,待电池充满后R4上的压降将降低,从而使Q3截止,LED将熄灭,为保证电池能够充足,请在指示灯熄灭后继续充1—2小时。
使用时请给Q2、Q3装上合适的散热器。
本电路的优点是:制作简单,元器件易购,充电安全,显示直观,并且不会损坏电池.通过改变W1可以对多节串联锂电池充电,改变W2可以对充电电流进行大范围调节。
缺点是:无过放电控制电路。
图三是该充电板的印制板图(从元件面看的透视图)。

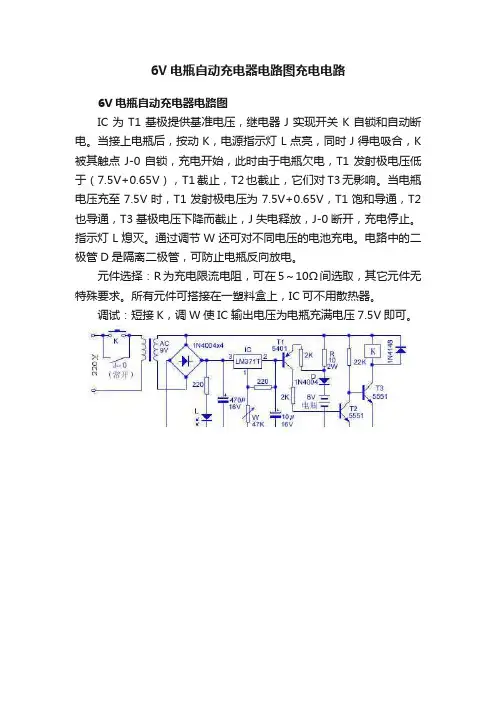

6V电瓶自动充电器电路图充电电路
![6V电瓶自动充电器电路图充电电路](https://img.taocdn.com/s3/m/cd6a346600f69e3143323968011ca300a6c3f6d4.png)
6V电瓶自动充电器电路图充电电路
6V电瓶自动充电器电路图
IC为T1基极提供基准电压,继电器J实现开关K自锁和自动断电。
当接上电瓶后,按动K,电源指示灯L点亮,同时J得电吸合,K 被其触点J-0自锁,充电开始,此时由于电瓶欠电,T1发射极电压低于(7.5V+0.65V),T1截止,T2也截止,它们对T3无影响。
当电瓶电压充至7.5V时,T1发射极电压为7.5V+0.65V,T1饱和导通,T2也导通,T3基极电压下降而截止,J失电释放,J-0断开,充电停止。
指示灯L熄灭。
通过调节W还可对不同电压的电池充电。
电路中的二极管D是隔离二极管,可防止电瓶反向放电。
元件选择:R为充电限流电阻,可在5~10Ω间选取,其它元件无特殊要求。
所有元件可搭接在一塑料盒上,IC可不用散热器。
调试:短接K,调W使IC输出电压为电瓶充满电压7.5V即可。
四款经典3.7v锂电池充电电路图详解
![四款经典3.7v锂电池充电电路图详解](https://img.taocdn.com/s3/m/3490edda59f5f61fb7360b4c2e3f5727a5e924c6.png)
四款经典3.7v锂电池充电电路图详解3.7v锂电池充电电路图(一)1、锂电池的充电:根据锂电池的结构特性,最高充电终止电压应为4.2V,不能过充,否则会因正极的锂离子拿走太多,而使电池报废。
其充放电要求较高,可采用专用的恒流、恒压充电器进行充电。
通常恒流充电至4.2V/节后转入恒压充电,当恒压充电电流降至100mA以内时,应停止充电。
充电电流(mA)=0.1~1.5倍电池容量(如1350mAh的电池,其充电电流可控制在135~2025mA之间)。
常规充电电流可选择在0.5倍电池容量左右,充电时间约为2~3小时。
2、锂电池的放电因锂电池的内部结构所致,放电时锂离子不能全部移向正极,必须保留一部分锂离子在负极,以保证在下次充电时锂离子能够畅通地嵌入通道。
否则,电池寿命就相应缩短。
为了保证石墨层中放电后留有部分锂离子,就要严格限制放电终止最低电压,也就是说锂电池不能过放电。
放电终止电压通常为3.0V/节,最低不能低于2.5V/节。
电池放电时间长短与电池容量、放电电流大小有关。
电池放电时间(小时)=电池容量/放电电流。
锂电池放电电流(mA)不应超过电池容量的3倍。
(如1000mAH电池,则放电电流应严格控制在3A以内)否则会使电池损坏。
3、锂电池的保护电路由两个场效应管和专用保护集成块S--8232组成,过充电控制管FET2和过放电控制管FET1串联于电路,由保护IC监视电池电压并进行控制,当电池电压上升至4.2V时,过充电保护管FET1截止,停止充电。
为防止误动作,一般在外电路加有延时电容。
当电池处于放电状态下,电池电压降至2.55V时,过放电控制管FET1截止,停止向负载供电。
过电流保护是在当负载上有较大电流流过时,控制FET1使其截止,停止向负载放电,目的是为了保护电池和场效应管。
4、充电电路:原理:采用恒定电压给电池充电,确保不会过充。
输入直流电压高于所充电池电压3伏即可。
R1、Q1、W1、TL431组成精密可调稳压电路,Q2、W2、R2构成可调恒流电路,Q3、R3、R4、R5、LED 为充电指示电路。
锂电池充电电路图之欧阳歌谷创作
![锂电池充电电路图之欧阳歌谷创作](https://img.taocdn.com/s3/m/7c995f3a102de2bd97058887.png)
锂电池充电电路图欧阳歌谷(2021.02.01)2009-03-08 18:26锂电池是继镍镉、镍氢电池之后,可充电电池家族中的佼佼者.锂离子电池以其优良的特性,被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。
一、锂电池与镍镉、镍氢可充电池:锂离子电池的负极为石墨晶体,正极通常为二氧化锂。
充电时锂离子由正极向负极运动而嵌入石墨层中。
放电时,锂离子从石墨晶体内负极表面脱离移向正极。
所以,在该电池充放电过程中锂总是以锂离子形态出现,而不是以金属锂的形态出现。
因而这种电池叫做锂离子电池,简称锂电池。
锂电池具有:体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点,但价格较贵。
镍镉电池因容量低,自放电严重,且对环境有污染,正逐步被淘汰。
镍氢电池具有较高的性能价格比,且不污染环境,但单体电压只有1.2V,因而在使用范围上受到限制。
二、锂电池的特点:1、具有更高的重量能量比、体积能量比;2、电压高,单节锂电池电压为3.6V,等于3只镍镉或镍氢充电电池的串联电压;3、自放电小可长时间存放,这是该电池最突出的优越性;4、无记忆效应。
锂电池不存在镍镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。
正常工作条件下,锂电池充/放电循环次数远大于500次;6、可以快速充电。
锂电池通常可以采用0.5~1倍容量的电流充电,使充电时间缩短至1~2小时;7、可以随意并联使用;8、由于电池中不含镉、铅、汞等重金属元素,对环境无污染,是当代最先进的绿色电池;9、成本高。
与其它可充电池相比,锂电池价格较贵。
三、锂电池的内部结构:锂电池通常有两种外型:圆柱型和长方型。
电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。
正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。
负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。
12V电池电量指示电路
![12V电池电量指示电路](https://img.taocdn.com/s3/m/237e4cdf0c22590102029d9e.png)
12V电池电量指示电路
LM3914可以感知电压等级和可开10点模式或酒吧模式的LED显示屏。酒吧模式和点阵模式,可以通过外部设置多个IC可级联在一起,拿着首级扩展显示。该IC可以从一个宽电源电压(3V至25V DC)。LED的亮度可以通过一个外部电阻编程。LM3914的LED输出的是TTL和CMOS兼容。说明电路图中的发光二极管D1的toD10显示点或条形图模式电池的水平。电阻R4引脚6,7和地面之间的连接,控制LED的亮度。电阻R1和R2的壶形成一个分压器网络的POT R2可以用于校准。此处所示的电路设计,以监测10.5V至15V DC之间。可以做如下的校准电路。成立后的电路连接12V直流电源输入。现在调整的10K锅LED10发光(点模式)或发光二极管10辉光(栏模式)。现在减少的步骤和10.5伏电压只有LED1的意志焕发。开关S1可用于点模式和条形图模式之间进行选择。当S1闭合,PIN9的集成电路被连接到正电源和条形图模式被启用。当开关S1是开放的IC PIN9断开连接到正电源和显示器去点模式。随着稍加修改电路可以用来监视其他的电压范围。对于这个刚刚删除的电阻R3和连接上层的输入电压。现在调整的POT R2,直到10的LED发光(点模式)。删除上电压等级较低的水平,并连接输入。现在连接在R3的地方高价值的锅(例如500K)和调整直至单独的LED1发光。现在删除了锅,测量直流电阻和连接电阻值相同,在R3的地方。水平显示器已经准备就绪。电池电量指标使用LM3914的电路图电池电量指示电路采用LM3914级联两个LM3914两个或两个以上的LM3914芯片可以级联在一起,得到一个扩展显示。两个LM3914集成电路cacaded合力得到了20颗LED的电压水平指示器的示意图如下所示。级联两个LM3914其他一些电池水平的相关电路,您可能会喜欢的1,简单的电池电量指示灯:该电路可用于监测3V电池的水平。电路是基于从松下MN13811G的。MN13811G是CMOS电压检测IC,可用于各种电压监控应用。在电路中的LED D1将闪烁时候电池电压降到2.4伏以下。2,3个LED电池电量指示灯:这里显示3 LED电池电量指示灯,可用于监测12V汽车电池的电压水平。三个国家的电池,即低于11.5V之间的11.5和13.5 13.5以上,显示的LED发光。3,闪烁的电池监控:该电路可用于监测的6至12V电池的电压等级。基于晶体管的电路,并可以通过使用一个电位器来调整电压等级的LED开始闪烁。LM3914外形图一:
七款12v充电器电路图详解
![七款12v充电器电路图详解](https://img.taocdn.com/s3/m/7dbbebf780c758f5f61fb7360b4c2e3f572725dd.png)
七款12v充电器电路图详解简易12v充电器电路图(一)充电过程分析:1.维护充电:当电池电压较低时(可设定,本电路预设在9V以下),充电器工作在小电流维护充电状态下,工作原理为U⑨脚(同相端)电位低于⑧脚(反相端),U输出低电位,T4截止。
U1D11脚电位约0.18V.此时充电电流约250mA(恒流电路由R14,U1D,T1B周边外围电路构成,恒流原理自行分析).2.快速充电:随着维护充电继续,电池电压逐渐升高,当电池电压超过9V时,充电器转入大电流快充模式下,U⑨脚(同相端)电位高于⑧脚(反相端),U输出高电位,T4导通,U1D11脚电位约为0.48V,充电器恒定输出约电流给电池充电。
3.限压浮充:当电池接近充足电时,充电器自动转入限压浮充状态下(限压浮充电压设定为13.8V,如为6V蓄电池,则浮充电压应设定为6.9V),此时的充电电流会由快速充电状态下逐渐下降,至电池完全充足电后,充电电流仅为10~30mA,用以补充电池因自放电而损失的电量。
4.保护及充电指示电路:本电路设有反极性保护电路,由D4,U,U1D,T1及外围元件构成,当电池反接时,充电器限制输出电流不致发生事故。
充电指示由U,D7及外围元件构成,充电时,D7点亮,充电器进入浮充状态后,D7熄灭,表示充电结束。
简易12v充电器电路图(二)对于胶体电介质铅酸蓄电池来说,该电路是一个高性能的充电器。
该充电器能够迅速地为电池充电,且当电池充满时,它可迅速地断开充电。
最开始的充电电流限制在2A。
随着电池电流和电压的增加,当电流增加到150mA时,充电器就会调整至较低的漂浮电压,以防止过度充电。
简易12v充电器电路图(三)如图所示,该电路由7805构成恒流源电路,通过大功率三极管进行扩流。
简易12v充电器电路图(四)不管是一个低电流(50毫安),还是高电流(1安培),该电路都有能力提供。
你可以选择手动充电或者自动模式。
当电流很低的时候,你可以在选择高电流充电之前先用低电流。
(完整版)锂电池充电电路详解
![(完整版)锂电池充电电路详解](https://img.taocdn.com/s3/m/fbf8bef8561252d380eb6ea6.png)
锂电池充电电路图锂电池是继镍镉、镍氢电池之后,可充电电池家族中的佼佼者.锂离子电池以其优良的特性,被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。
一、锂电池与镍镉、镍氢可充电池:锂离子电池的负极为石墨晶体,正极通常为二氧化锂。
充电时锂离子由正极向负极运动而嵌入石墨层中。
放电时,锂离子从石墨晶体内负极表面脱离移向正极。
所以,在该电池充放电过程中锂总是以锂离子形态出现,而不是以金属锂的形态出现。
因而这种电池叫做锂离子电池,简称锂电池。
锂电池具有:体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点,但价格较贵。
镍镉电池因容量低,自放电严重,且对环境有污染,正逐步被淘汰。
镍氢电池具有较高的性能价格比,且不污染环境,但单体电压只有1.2V,因而在使用范围上受到限制。
二、锂电池的特点:1、具有更高的重量能量比、体积能量比;2、电压高,单节锂电池电压为3.6V,等于3只镍镉或镍氢充电电池的串联电压;3、自放电小可长时间存放,这是该电池最突出的优越性;4、无记忆效应。
锂电池不存在镍镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。
正常工作条件下,锂电池充/放电循环次数远大于500次;6、可以快速充电。
锂电池通常可以采用0.5~1倍容量的电流充电,使充电时间缩短至1~2小时;7、可以随意并联使用;8、由于电池中不含镉、铅、汞等重金属元素,对环境无污染,是当代最先进的绿色电池;9、成本高。
与其它可充电池相比,锂电池价格较贵。
三、锂电池的内部结构:锂电池通常有两种外型:圆柱型和长方型。
电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。
正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。
负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。
电池内充有有机电解质溶液。
12V电池电量指示电路
![12V电池电量指示电路](https://img.taocdn.com/s3/m/58866eb60740be1e640e9a3e.png)
12V电池电量指示电路12V电池电量指示电路LM3914可以感知电压等级和可开10点模式或酒吧模式的LED显示屏。
酒吧模式和点阵模式,可以通过外部设置多个IC可级联在一起,拿着首级扩展显示。
该IC可以从一个宽电源电压(3V至25V DC )。
LED的亮度可以通过一个外部电阻编程。
LM3914的LED输出的是TTL和CMOS兼容。
说明电路图中的发光二极管D1的toDIO显示点或条形图模式电池的水平。
电阻R4引脚6,7和地面之间的连接,控制LED的亮度。
电阻R1和R2的壶形成一个分压器网络的POT R2可以用于校准。
此处所示的电路设计,以监测10.5V至15V DC之间。
可以做如下的校准电路。
成立后的电路连接12V直流电源输入。
现在调整的10K锅LED10发光(点模式)或发光二极管10辉光(栏模式)。
现在减少的步骤和10.5 伏电压只有LED1的意志焕发。
开关S1可用于点模式和条形图模式之间进行选择。
当S1闭合,PIN9的集成电路被连接到正电源和条形图模式被启用。
当开关S1是开放的IC PIN9断开连接到正电源和显示器去点模式。
随着稍加修改电路可以用来监视其他的电压范围。
对于这个刚刚删除的电阻R3和连接上层的输入电压。
现在调整的POT R2,直到10的LED发光(点模式)。
删除上电压等级较低的水平,并连接输入。
现在连接在R3的地方高价值的锅(例如500K )和调整直至单独的LED1发光。
现在删除了锅,测量直流电阻和连接电阻值相同,在R3的地方。
水平显示器已经准备就绪。
电池电量指标使用LM3914的电路图电池电量指示电路采用LM3914级联两个LM3914两个或两个以上的LM3914 芯片可以级联在一起,得到一个扩展显示。
两个LM3914集成电路cacaded合力得到了20颗LED的电压水平指示器的示意图如下所示。
级联两个LM3914其他一些电池水平的相关电路,您可能会喜欢的1,简单的电池电量指示灯:该电路可用于监测3V电池的水平。
简易太阳能电池充放电控制器电路图--资料
![简易太阳能电池充放电控制器电路图--资料](https://img.taocdn.com/s3/m/3b5302cbfab069dc5022016b.png)
简易太阳能电池充放电控制器电路图2009-10-14 17:28铅酸蓄电池已普遍应用于太阳能光伏电源系统。
人们知道,铅酸蓄电池的使用寿命与是否过充电或过放电有很大关系,只要在太阳能光伏电源系统工作过程中保持蓄电池不过充电,也不过放电,就能延长使用寿命,让其正常工作5年以上。
本文介绍的简易太阳能电池充放电控制器,可有效地防止蓄电池过充电或过放电。
一、电路结构电路如附图所示。
双电压比较器LM393两个反相输入端②脚和⑥脚连接在一起,并由稳压管ZD1提供6.2V的基准电压做比较电压,两个输出端①脚和⑦脚分别接反馈电阻,将部分输出信号反馈到同相输入端③脚和⑤脚,这样就把双电压比较器变成了双迟滞电压比较器,可使电路在比较电压的临界点附近不会产生振荡。
R1、RP1、C1、A1、Q1、Q2和J1组成过充电压检测比较控制电路;R3、RP2、C2、A2、Q3、Q4和J2组成过放电压检测比较控制电路。
电位器RP1和RP2起调节设定过充、过放电压的作用。
可调三端稳压器LM371提供给LM393稳定的8V工作电压。
被充电电池为12V65Ah全密封免维护铅酸蓄电池;太阳电池用一块40W硅太阳电池组件,在标准光照下输出17V、2.3A左右的直流工作电压和电流;D1是防反充二极管,防止硅太阳电池在太阳光较弱时成为耗电器。
二、工作原理当太阳光照射的时候,硅太阳电池组件产生的直流电流经过J1-1常闭触点和R1,使LED1发光,等待对蓄电池进行充电;K闭合,三端稳压器输出8V电压,电路开始工作,过充电压检测比较控制电路和过放电压检测比较控制电路同时对蓄电池端电压进行检测比较。
当蓄电池端电压小于预先设定的过充电压值时,A1的⑥脚电位高于⑤脚电位,⑦脚输出低电位使Q1截止,Q2导通,LED2发光指示充电,J1动作,其接点J1-1转换位置,硅太阳电池组件通过D1对蓄电池充电。
蓄电池逐渐被充满,当其端电压大于预先设定的过充电压值时,A1的⑥脚电位低于⑤脚电位,⑦脚输出高电位使Q1导通,Q2截止,LED2熄灭,J1释放,J1-1断开充电回路,LED1发光,指示停止充电。
